饱和蒸汽汽轮机发电技术在电炉炼钢烟气余热回收中的应用

0引言为了改善全球环境资源,各国统一部署,提出二氧化碳减排计划,即要求2030年前二氧化碳排放量达到峰值,2060年前实现二氧化碳超净排放,排放量为零。

我国为适应国际环保政策变化,将废钢资源合理化利用,在15年时间内逐步用电炉炼钢技术取代转炉炼钢技术。

而电炉炼钢生产过程产生的烟气具有一定的热能焓值,可以回收利用,节能减排,降低能耗。

高温烟气通过余热锅炉与水对流换热,锅炉汽包产生饱和蒸汽驱动饱和蒸汽汽轮机发电,降低电炉炼钢流程每吨钢的能耗,产生较大的经济效益和社会效益。

值得深入研究饱和蒸汽汽轮机发电技术在电炉炼钢烟气余热回收的应用。

Abstract:In this paper,the characteristics and process flow of electric furnace steelmaking flue gas are analyzed.The working principle of heat accumulator and its parameter calculation in saturated steam power generation technology are introduced.Measures to improve steam dryness in saturated steam turbines are described.Saturated steam turbine power calculations are described,among other things.Key words:saturated steam,steam turbine,electric furnace steelmaking第一作者简介:刘向东(1979-)男,本科,高级工程师,毕业于长沙理工大学自动化专业,主要从事发电厂调试,检修方面工作。

DOI:10.13808/ki.issn1674-9987.2023.04.004刘向东(中冶南方都市环保工程技术股份有限公司,湖北武汉,430205)摘要:文章分析了电炉炼钢烟气的特点及工艺流程,重点介绍了饱和蒸汽发电技术中蓄热器工作原理及其参数计算,讲述了饱和蒸汽汽轮机提高蒸汽干度措施,描述了饱和蒸汽汽轮机功率计算等内容。

钢铁企业低压饱和蒸汽余热发电的应用探讨

钢铁企业低压饱和蒸汽余热发电的应用探讨摘要：钢铁企业生产过程中会产生大量的高温蒸汽，其余热资源丰富，具有良好应用前景。

近年来，随着节能减排意识的增强和工业结构调整、节能减排的进一步推进，钢铁行业在进行工业余热利用时，往往需要选择新的余热发电方式。

本文结合实际案例分析了钢铁行业余热利用现状、余热发电方式选择及成本分析。

关键词：钢铁企业；低压饱和蒸汽；余热发电钢铁企业的余热发电系统通常是通过蒸汽余热发电，再通过余热锅炉把蒸汽加热并将其蒸汽再加热到汽化温度得到汽轮机发电。

蒸汽余热发电主要有三种类型：高压蒸汽发电、低压饱和蒸汽发电、中压饱和蒸汽发电[1]。

发电机一般都安装在相应的汽轮机后面。

根据不同工况需要不同类型的汽轮机和发电机：高压蒸汽发电是利用高压蒸汽发生器将蒸汽加热到汽化温度后再进入汽轮机进行发电；按照蒸汽压力划分：低压饱和蒸汽发电利用低压侧饱和蒸汽作为汽轮发电机组发电动力源；中压饱和蒸汽发电利用中压侧饱和蒸汽作为汽轮发电机组动力源进行发电，同时可采用低压侧饱和蒸汽作为辅机动力源。

一、钢铁企业低压饱和蒸汽余热发电的原理余热发电的主要目的是通过高温蒸汽发生器将其蒸汽加热到汽化温度（汽化压力)，然后将汽轮发电机组的励磁交流电通过发电机输出，从而实现发电目的。

余热发电具有无排放、不消耗燃料、无污染、减少噪声等优点[2]。

余热发电是一种环保、经济并且能实现清洁能源系统的有效利用方式。

蒸汽余热用于发电时，蒸汽就具有汽轮机所需的全部热量（包括热汽率、温升、热损等）及大量流量（不含水蒸气、二氧化碳等）。

余热发电系统采用高温压力汽轮机供电的同时，还利用蒸汽来加热系统自身所需的余热。

二、钢铁企业低压饱和蒸汽余热发电系统的特点及优势余热发电系统的特点：（1）能量回收效率高，可达到90%以上，成本低。

（2）采用热能循环冷却水，运行费用低。

（3）能与燃煤电厂互补进行余热回收利用。

（4）能从多个方向获取热量。

低压饱和蒸汽余热发电系统的优势为：（1）能量回收高效：余热利用效率高。

超低压饱和蒸汽发电技术在煤化工中的应用分析

超低压饱和蒸汽发电技术在煤化工中的应用分析发布时间：2022-10-30T08:11:52.153Z 来源：《科学与技术》2022年第13期作者：任海洋吴业志潘俊波[导读] 随着国家经济的快速发展，对节能减排的要求也越来越高，煤化工对低品位蒸汽的利用越来越重视，低压饱和蒸汽发电技术在回收富余低温低压蒸汽进行余热发电方面优势显著，它不仅避免了大量蒸汽对空排放造成的环境污染问题，还使企业获得了电能，极大程度上缓解了企业用电需求。

任海洋吴业志潘俊波湖北三宁化工股份有限公司,湖北宜昌 443206摘要：随着国家经济的快速发展，对节能减排的要求也越来越高，煤化工对低品位蒸汽的利用越来越重视，低压饱和蒸汽发电技术在回收富余低温低压蒸汽进行余热发电方面优势显著，它不仅避免了大量蒸汽对空排放造成的环境污染问题，还使企业获得了电能，极大程度上缓解了企业用电需求。

基于此，本文将对超低压饱和蒸汽发电技术在煤化工中的应用进行分析。

关键词：超低压饱和蒸汽发电技术；煤化工；应用1 低压饱和蒸汽汽轮发电介绍低压饱和蒸汽汽轮发电、低压蒸汽螺杆膨胀发电技术的核心是发电机组。

汽轮机发电是目前最成熟的发电主机设备，但常规的低压蒸汽汽轮发电组的进汽均为过热蒸汽，为防止低压饱和蒸汽带水对汽轮机叶片造成损坏，专用的低压饱和蒸汽汽轮机组采取针对性的措施，如在进汽口前增设带蒸汽滤网的汽水分离器，提高蒸汽干度；通流部份各压力级前设置疏水槽沟，末三级隔板设置除湿疏水环形槽；末一、二级叶片等进汽边硬化处理等，已经成功应用近10年。

饱和蒸汽低压蒸汽汽轮发电组优点是发电效率高，汽耗率低，同等余热蒸汽可配置更大的装机功率，缺点是机组及配套系统相对复杂。

低压蒸汽螺杆膨胀发电技术核心是采用螺杆膨胀动力机技术，其基本构造是由一对螺旋转子和机壳组成的动力机。

工作原理是流体进入螺杆齿槽，压力推动螺杆转动，齿槽容积增加，流体降压膨胀做功，实现能量转换。

其特点如下：(1)热源参数波动：允许热源的压力、流量、温度有较大的波动，机组能安全平稳运行；(2)操作简单：机组运行可以不暖机车、不盘车、不飞车；长期无大修、维修简单；设备不易损坏，可手动和自动操作，不会出现安全事故；(3)安装投运方便：机组占地小，基础简单、现场安装方便，可以整机快装、移动，通用性强。

钢铁厂煤气及蒸汽发电技术的应用

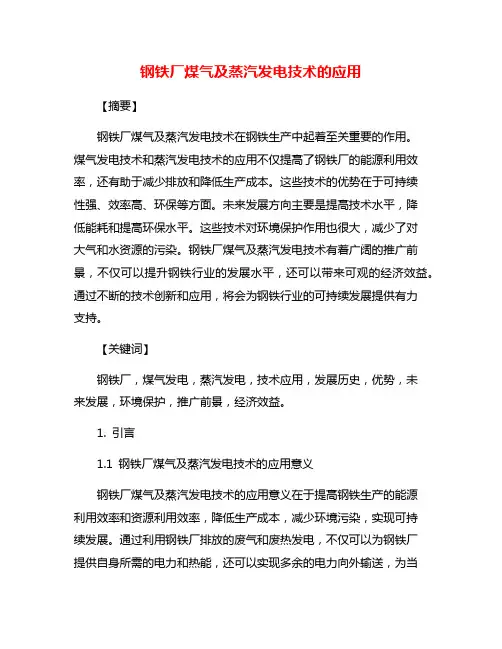

钢铁厂煤气及蒸汽发电技术的应用【摘要】钢铁厂煤气及蒸汽发电技术在钢铁生产中起着至关重要的作用。
