电子油门踏板位置传感器的检测与总成更换

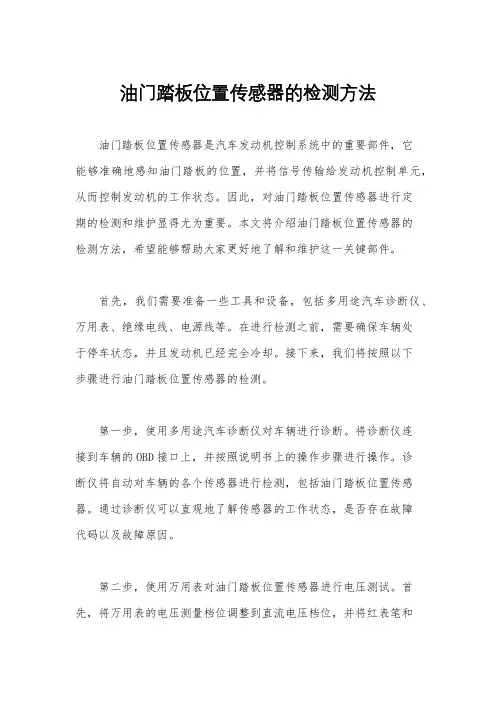

油门踏板位置传感器的检测方法
油门踏板位置传感器的检测方法油门踏板位置传感器是汽车发动机控制系统中的重要部件，它能够准确地感知油门踏板的位置，并将信号传输给发动机控制单元，从而控制发动机的工作状态。
因此，对油门踏板位置传感器进行定期的检测和维护显得尤为重要。
本文将介绍油门踏板位置传感器的检测方法，希望能够帮助大家更好地了解和维护这一关键部件。
首先，我们需要准备一些工具和设备，包括多用途汽车诊断仪、万用表、绝缘电线、电源线等。
在进行检测之前，需要确保车辆处于停车状态，并且发动机已经完全冷却。
接下来，我们将按照以下步骤进行油门踏板位置传感器的检测。
第一步，使用多用途汽车诊断仪对车辆进行诊断。
将诊断仪连接到车辆的OBD接口上，并按照说明书上的操作步骤进行操作。
诊断仪将自动对车辆的各个传感器进行检测，包括油门踏板位置传感器。
通过诊断仪可以直观地了解传感器的工作状态，是否存在故障代码以及故障原因。
第二步，使用万用表对油门踏板位置传感器进行电压测试。
首先，将万用表的电压测量档位调整到直流电压档位，并将红表笔和黑表笔分别连接到传感器的供电端和地线端。
然后，踩下油门踏板，观察万用表显示的电压数值，通过比对车辆维修手册上的标准数值，可以判断传感器的工作状态是否正常。
第三步，使用绝缘电线和电源线对油门踏板位置传感器进行综合测试。
将绝缘电线连接到传感器的信号端，然后将电源线连接到传感器的供电端和地线端。
接着，启动发动机，并踩下油门踏板，观察传感器的信号输出情况。
通过对比车辆维修手册上的标准数值，可以判断传感器的工作状态是否正常。
通过以上方法的检测，可以全面地了解油门踏板位置传感器的工作状态，及时发现并解决潜在的故障问题。
在实际操作中，需要严格按照车辆维修手册上的操作步骤进行操作，确保安全可靠。
同时，定期对油门踏板位置传感器进行检测和维护，可以有效地延长其使用寿命，保障车辆的安全和性能。
综上所述，油门踏板位置传感器的检测方法包括使用多用途汽车诊断仪进行诊断、使用万用表进行电压测试，以及使用绝缘电线和电源线进行综合测试。
26 汽车传感器与检测技术 电子教案：加速踏板位置传感器
《汽车传感器与检测技术》教案知识点 加速踏板位置传感器 学时 0.5学时教学内容加速踏板位置传感器概述、分类、原理、失效保护 教学重点 原理 教学难点 原理参考资料 刘春晖，《图解汽车传感器结构原理与检修》，机械工业出版社，2019.05 孙余凯，《图表细说汽车传感器应用检测、维修》，化学工业出版社，2018.09 姚科业，《图解汽车传感器 识别 检测 拆装 维修》，化学工业出版社，2018.03一、概述1.加速踏板位置传感器主要存在于装有电子节气门的车上。
它将油门踏板的位置以电信号的形式传递给发动机ECM ，作为节气门执行器控制节气门开度的依据。
2.为了确保可靠性，此传感器具有不同输出特性的两个系统输出信号，称为冗余设计。
二、分类加速踏板位置传感器可分为两种类型：线性型的（接触式）和霍尔元件型的（非图2 线性型加速踏板位置传感器图1 加速踏板位置传感器工作概述图3 线性型加速踏板位置传感器原理与输出电压图4 霍尔元件型加速踏板位置传感器原理与输出电压（二）霍尔元件型1.丰田车系常采用此类型的加速踏板位置传感器。
2.此传感器的构造和运行基本上和霍尔式节气门位置传感器的相同。
霍尔IC芯片固定，两个磁铁随加速踏板一起运动。
磁铁与霍尔IC之间相对位置的变化引起通过霍尔IC磁通的变化，便产生霍尔电压。
四、失效保护（一）丰田车系加速踏板位置传感器信号范围：信号完全松开油门踏板完全踩下油门踏板VTA1 0.5至1.1V 3.3至4.9VVTA2 2.1至3.1V 4.6至5.0V（二）失效保护：1.单个信号失效：ECM采用另外一个信号,跛行回家模式。
发动机的功率受到限制。
图5 单信号失效时系统保护模式2.两个信号失效：ECM认为油门踏板处于松开状态。
因此，节气门关闭且发动机怠速运转。
比亚迪e5油门踏板的检测内容
比亚迪e5油门踏板的检测内容比亚迪e5是一款纯电动车型，油门踏板的检测是确保车辆加速、减速和行驶平稳的重要环节。
本文将从以下几个方面介绍比亚迪e5油门踏板的检测内容。
一、油门踏板传感器检测油门踏板传感器是控制电动车加速的关键部件，通过检测踏板踩下的力度和角度来确定电机的输出功率。
在检测过程中，首先需要检查传感器的固定情况，确保其稳固可靠。
然后，通过专用仪器对传感器进行检测，测试其输出信号是否准确、灵敏度是否符合要求。
同时，还需要检查传感器与车辆电控系统的连接是否正常，确保信号传输畅通无阻。
二、油门踏板行程检测油门踏板的行程是指踏板从松开状态到完全踩下的距离，检测油门踏板行程的主要目的是确保加速过程的平稳和可控性。
在检测过程中，操作人员需要逐渐踩下踏板，并观察仪表盘上的行程指示是否与实际操作一致。
同时，还需检查行程传感器的工作状态，确保其准确地感知踏板的行程变化。
三、油门踏板回弹检测油门踏板的回弹是指踏板松开后是否能够迅速恢复到原位的能力，回弹检测的目的是保证车辆在减速和停车时的安全性。
在检测过程中，操作人员需要连续几次松开踏板，并观察踏板是否能够迅速回弹。
同时，还需检查回弹传感器的工作状态，确保其准确地感知踏板的回弹动作。
四、油门踏板信号校准油门踏板信号的准确性对于电动车的驾驶安全至关重要，因此需要定期进行信号校准。
在校准过程中，操作人员需要按照特定的步骤，通过仪器对踏板信号进行校准，以确保其输出信号与实际操作一致。
五、油门踏板防抖检测油门踏板的防抖功能是为了避免误操作或外部干扰导致车辆突然加速或减速。
在检测过程中，操作人员需要通过模拟抖动或外部干扰的方式刺激踏板，观察车辆是否有异常反应。
同时，还需检查防抖传感器的工作状态，确保其能够有效地抑制踏板信号的干扰。
通过以上几个方面的检测，可以确保比亚迪e5的油门踏板工作正常，保证车辆的行驶安全和驾驶舒适性。
同时，在实际使用过程中，车主也应定期检查油门踏板的工作情况，及时发现并解决潜在问题，以保证车辆的正常运行。
任务十一 加速踏板位置传感器检测与维修(教案)-《新能源汽车整车控制技术》
任务十一加速踏板位置传感器检测与维修一、教学目标（一）知识目标1.能通过与客户交流和查阅相关维修技术资料获取车辆信息。
2.能独立制订工作计划并按计划实施。
3.能够正确的说明加速踏板位置传感器结构、位置、工作原理。
4.能够拆画加速踏板位置传感器的电路图。
5.能够对加速踏板位置传感器检测、拆装。
（二）能力目标将系统复杂的知识图表化——对知识进行加工提炼，绘制图表，便于理解、记忆和复习，提高自学能力。
（三）素质目标1.在学习和检修过程中，遵守汽车维修安全操作规程，并养成7S现场管理的工作习惯。
2.能与小组成员顺畅沟通、通力协作，共同完成任务。
3.能客观进行自评、互评，具备接受他人的评价的承受力。
二、教学重难点加速踏板位置传感器结构、位置、工作原理，拆画加速踏板位置传感器的电路图，加速踏板位置传感器检测、拆装。
三、教学内容复习前课：旋钮式电子换挡操纵机构的工作原理？旋钮式电子操纵机构的电路图？新课讲授：一、加速踏板传感器定义加速踏板传感器是用来测量加速踏板位置的传感器。
在车辆行驶过程中，驾驶员踩下加速踏板的速率信号和位移信号被转换为模拟量信号传递给VCU，VCU通过计算后再将控制信息传输给电机控制器，电机控制器据此对电机进行控制，加速踏板信号是电机控制器的重要输入信号。
二、加速踏板传感器分类加速踏板传感器主要分为：电位计式、感应式和霍尔式三类。
其中电位计式是接触式，感应式和霍尔式是非接触式。
常见的加速踏板传感器主要是电位计式和霍尔式。
电位计式传感器采用可变电阻分压原理；霍尔式传感器采用霍尔效应原理，输出的是线性信号，无接触、无磨损且工作可靠。
三、霍尔式加速踏板传感器1.工作原理车辆启动后，驾驶员踩踏加速踏板，带动与加速踏板相连的永久磁铁一起旋转，磁铁与霍尔元件之间的相对位置发生改变，进而改变了磁力线射入霍尔元件的角度，也就改变了霍尔元件输出的电压值。
霍尔元件输出的电压值与磁铁位置呈一一对应的线性关系，测量此霍尔电压就可以测得加速踏板的角位移。
加速踏板位置传感器电路故障检测
加速踏板位置传感器电路故障检测加速踏板位置传感器安装在加速踏板上，踩下加速踏板时，该传感器将加速踏板位置信号传递给ECM，ECM根据加速踏板位置信号控制喷油量。
加速踏板位置传感器电路如图1所示。
当在加速踏板位置传感器信号线30端子上检测到电压过高或过低时，EC认为是故障，并以故障码131或132的形式将故障存储在ECM的存储器中，黄色故障指示点亮，这时发动机转速和功率将降低。
图1 加速踏板位置传感器电路（1）检查加速踏板位置传感器是否已经连接到发动机线束上，检查线束和加速踏板位置传感器连接器端子是否完好无损。
如上述两项检查都合格，再进行下一项检查。
（2）检查加速踏板位置传感器端子与端子间有无断、短路故障。
在释放和踩下加速踏板时测量4端子与5端子间电阻，释放踏板时，电阻为1500～3000Ω；踩下加速踏板时，电阻为250～1500Ω。
若不合格，则应更换加速踏板位置传感器。
（3）检查传感器电源线是否短路。
测量加速踏板位置传感器的5端子与接地间电阻，应大于100 kΩ。
若不合格，则应更换加速踏板位置传感器。
（4）检查信号线是否短路。
测量加速踏板位置传感器的3端子与接地间电阻，阻值应大于100 kΩ。
若不合格，则应更换加速踏板位置传感器。
（5）检查OEM线束中的电源、信号和回路导线是否开路。
如图2所示，分别测量29端子与5端子、30端子与3端子、19端子与4端子之间的电阻，阻值应小于10Ω。
否则，应更换OEM线束。
（6）检查5V电源线和OEM线束中任何导线间是否短路。
如图3所示，测量29端子与OEM线束连接器内的所有其他端子间电阻，阻值应大于100kΩ。
否则，应更换OEM 线束。
图2 测量29与5、30与3、19与4端子间电阻图3 测量29端子与其他端子间电阻（7）检查信号线与OEM线束中所有其他导线间是否存在短路。
束连接器内所有其他端子间电阻，阻值应大于100 kΩ。
若不合格，如图4所示。
图4 测量30端子与其他端子间电阻（8）检查电源电路是否短路。
油门踏板位置传感器的检测方法
油门踏板位置传感器的检测方法油门踏板位置传感器是汽车发动机控制系统中的重要传感器之一，它的工作状态直接影响着发动机的工作效率和排放性能。
因此，定期对油门踏板位置传感器进行检测是非常重要的。
本文将介绍几种常见的油门踏板位置传感器检测方法，希望能够对大家有所帮助。
首先，最简单的方法是通过OBD诊断仪进行检测。
OBD诊断仪是一种专门用于汽车故障诊断的设备，通过连接到汽车的OBD接口，可以读取到各种传感器的工作状态。
使用OBD诊断仪进行油门踏板位置传感器的检测非常方便快捷，只需要将诊断仪连接到汽车的OBD接口，然后按照说明书上的操作步骤进行操作即可。
诊断仪会自动读取油门踏板位置传感器的工作状态，并给出相应的诊断结果。
但需要注意的是，使用OBD诊断仪进行检测时，一定要选择专业的诊断仪器，以确保检测结果的准确性。
其次，可以通过多用途表（Multimeter）进行电压测试。
将多用途表的正负极分别连接到油门踏板位置传感器的电源线和地线上，然后踩下油门踏板，观察多用途表上的电压变化情况。
正常情况下，当踩下油门踏板时，电压值应该会随之增加；当松开油门踏板时，电压值应该会随之减小。
如果电压值的变化不符合这一规律，那么就说明油门踏板位置传感器可能存在故障。
需要注意的是，在进行电压测试时，一定要按照正确的操作步骤来进行，以免对汽车电路造成损坏。
另外，还可以通过视觉检查的方法来检测油门踏板位置传感器。
首先，检查传感器的外观是否有明显的损坏或腐蚀现象，如果有，就需要及时更换传感器。
其次，检查传感器的连接线路是否存在断路、短路等现象，如果有，就需要进行修复。
最后，检查传感器的安装位置是否正确，以及传感器与油门踏板之间的连接是否牢固，如果有问题，也需要进行调整或修复。
总的来说，对油门踏板位置传感器进行定期检测是非常重要的，可以有效地提高汽车的工作效率和安全性。
通过本文介绍的几种检测方法，相信大家可以更好地了解和掌握油门踏板位置传感器的检测技巧，希望能够对大家有所帮助。
电子油门检测及匹配
电子油门检测及匹配实训项目：电子油门检测及匹配。
使用工具/设备：万用表，汽车诊断仪。
实训目的：掌握电子油门的检测方法和步骤。
实训重点：诊断仪的正确使用要求。
实训难点：电子油门的匹配方法。
实训流程：1 油门踏板位置传感器检测：油门踏板位置传感器安装于油门踏板上方，与油门踏板为一体式。
大众车型油门位置传感器为六线式，静态时两根电源线12V，两根信号线一根4.5V一根0.5V，两根搭铁线0V。
当踩下油门时一根信号线电压上升，另外一根下降，但始终保持相加等于5V。
2 电子油门检测：大众汽车在电子节气门体上安装有六线，分别为两根电机线12V，一根电源线12V，一根搭铁线0V，两根信号线一根4.5V,一根9V，当节气门开启时，两根信号线始终保持二倍的关系。
3 电子油门自适应功能：当打开电话开关时，节气门翻板会改变8个位置，使电脑记忆每个位置不同的数据，这项功能称为自适应功能。
4 在以下几种情况下电子油门需要重新匹配：更换节气门体或者油门踏板，更换发动机电脑，清洗节气门，突然断电导致电脑内部数据丢失5 电子油门匹配方法：匹配时应保证汽车没有启动，保证电瓶电压在11.5V 以上，保证节气门无机械性故障及发动机电脑内部完好。
使用汽车诊断仪连接汽车诊断插头，打开点火开关，选择车型，选择调整匹配，输入通道号060即可。
注意事项：防止线路短路断路或与车身搭铁。
现场安全应急预案：为了确保教学实训中的人员与财产的安全，为了避免不必要的人身和财物的损害，遵循“安全第一，预防为主”的方针，高度重视实训室安全工作，增强安全防范意识。
特规定教学实训室安全防护措施与与应急方案。
1 现场准备在有效期内的消防灭火器，懂初起火灾的扑救知识与应用。
2 现场备有医疗救护用品与药品。
3 待发动机温度降至或接近环境温度时方可操作。
4 严禁携带易燃、易爆、有毒物品带入实训室，5 学生进入实训室严格遵守实训室安全管理规定，严禁打闹嬉笑，对不明白的设备及工具不要随意触动，服从实训课老师的指挥。
油门踏板位置传感器故障排除课件
传感器信号干扰
总结词
详细描述
传感器信号干扰通常是由于传感器周 围存在电磁干扰源，如发动机控制单 元（ECU）或火花塞产生的电磁辐射， 导致传感器信号失真或不稳定。
传感器自身故障
总结词 详细描述
线路故障
总结词 详细描述
发动机控制单元故障
总结词
详细描述
03
故障排除方法与步骤
传感器信号干扰排除方法
01
总结词
02
详细描述
03
总结词
04
详细描述
传感器自身故障排除方法
总结词 详细描述
总结词
详细描述 总结词
详细描述
线路故障排除方法
发动机控制单元故障排除方法
总结词
详细描述
总结词 详细描述
04
案例分析与经验分享
案例一：传感器信号干扰导致加速不良
故障现象
车辆在行驶过程中，加速时出现 顿挫感，油门踏板位置传感器显
油踏板位置感器故障 件
• 故障诊断与排查 • 常见故障原因分析 • 故障排除方法与步骤 • 案例分析与经验分享 • 总结与展望
01
故障诊断与排查
故障现象确认
车辆加速无力或加速不良 油门踏板位置与加速指令不匹配
发动机故障灯亮起
故障诊断工具使用
故障排查流程
01
02
03
04
02
常见故障原因分析
案例四：发动机控制单元故障导致加速困难
故障现象 故障原因 故障总结
传感器类型识别
故障现象与原因分析
排查步骤与工具
案例分析与经验分享
油门踏板位置传感器未来发展趋势与展望
技术创新与发展
应用领域扩展
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
云南万通汽修学校 何金航
• 油门踏板位置传感器 • 认识油门踏板：其实在汽车系统中“加油” 是通过踩油门踏板实现的，所以往往在认知 上存在误区，其实油门踏板控制的并非进油 而是控制的进气。 • 油门踏板位置传感器的作用：感应油门踏板 深度将信号传至ECU控制节气门开度 • 油门踏板位置传感器工作过程： • 油门踏板位置传感器（感应油门深度） →ECU（控制）→节气门（打开对应开度， 并传递信号）→ECU（控制）→喷油嘴
• 油门踏板位置传感器的工作原理：油门踏板 位置传感器内部其实是通过一个滑动电阻（ 电阻会随其元件长度与面积的变化而变化） 感应油门踏板深度，将测得的电阻值换算为 电压信号传送给ECU，ECU通过其信号控 制节气门的开度。
• 油门踏板位置传感器的更换：油门踏板位置 传感器一般安装于油门踏板之上拆装步骤为 • 1拔除油门踏板位置传感器插头 • 2拆卸油门踏板总成 • 3拆卸油门踏板位置传感器
