毕业设计数控铣削零件加工工艺设计及自动编程精编版
毕业设计论文-端盖的数控铣削加工工艺设计及编程word文档
摘要端盖是机械中重要的辅助零部件，属于典型的盘类零件。
结构比较简单，其加工质量的好坏将直接影响到装配质量的好坏和机械运行的稳定性。
本课题设计主要介绍盘类的铣削加工，进行了零件的工艺分析，对零件的作用和主要技术条件有课入的了解。
采用CAD完成图纸的设计。
对零件进行了工艺规程的设计，零件毛坯采用锻件，拟定了工艺路线，确定了工艺加工余量及毛坯尺寸，确定了工序的工艺装备、计算了各工序的切削用量；本次毕业设计共分四个部分，首先对数控做了基本的介绍，使我们能简单的了解数控，其次是本设计的主要内容，端盖的零件分析，编程等。
本设计在编制过程中参考了大量有关机械方面的材料，并对这些材料有了大胆的整合，力求能使本次毕业设计圆满完成。
关键词：端盖，铣削，工艺路线，切削用量目录1.绪论 (1)1.1数控简介 (1)1.2数控机床的基本组成及工作原理 (1)1.3数控加工的特点 (2)2.零件分析 (4)2.1零件的特点 (4)2.2零件的工艺分析 (4)2.3零件的三维造型 (4)3.工艺规程设计 (6)3.1确定毛坯的制造形成 (6)3.2定位基准的选择 (6)3.3制造工艺路线 (7)3.4铣削用量的确定 (9)4.总结 (16)附录 (17)参考文献 (18)致谢 (19)1.绪论1.1数控简介数控（英文名字：Numerical Control 简称:NC）技术是指用数字、文字和符号组成的数字指令来实现一台或多台机械设备动作控制的技术。
数控一般是采用通用或专用计算机实现数字程序控制，因此数控也称为计算机数控(Computerized Numerical Control )，简称CNC，国外一般都称为CNC数控实训室，很少再用NC这个概念了。
它所控制的通常是位置、角度、速度等机械量和与机械能量流向有关的开关量。
现在，数控技术也叫计算机数控技术（CNC，Computerized Numerical Control），目前它是采用计算机实现数字程序控制的技术。
数控铣床零件的加工工艺设计毕业设计
数控铣床零件的加工工艺设计毕业设计毕业论文题目数控铣床零件的加工工艺设计学生姓名沈金浩学号11020418 班级 110204专业数控技术专业分院工程技术分院指导教师孙增晖2013 年 9 月 14 日长春职业技术学院毕业论文专用纸目录摘要 ..................................................................... (1)第1章绪论 (1)1.1数控铣床的简介 ........................................................... 2 1.2本课题设计内容 ...........................................................2 第2章零件的数控铣削工艺分析 .............................................. 3 2.1零件图的绘制 ............................................................. 3 2.2零件图的分析 ............................................................. 3 2.3毛坯的选择 ............................................................... 4 2.4数控设备的选择 ........................................................... 4 2.5 零件定位基准及装夹方式的确定.............................................4 2.6加工路线的设计 ........................................................... 5 2.7刀具选择 .................................................................5 2.8切削用量的确定 ........................................................... 6 2.9拟定数控切削加工工序卡 ...................................................7 2.10工序设计 (8)2.11确定编程原点 ............................................................ 8 2.12编辑程序 ................................................................9 第3章操作步骤 ............................................................ 12 总结与致谢 .................................................................13 参考文献 ...................................................................141摘要毕业设计是培养我们实际工作能力的最后一个重要实践性学习环节，他不但是对我们三年来学习与实践的一个很好的总结与考验，也是为以后从事专业技术工作做个强而有力的铺垫。
数控铣削加工工艺设计与及编程加工毕业设计
数控铣削加工工艺设计与及编程加工毕业设计在数控铣削加工工艺设计与编程加工毕业设计中，我们可以从以下几个方面进行讨论。
一、研究背景和意义（200字）数控铣削加工在制造业中具有广泛应用，其高精度、高效率的特点受到了广泛关注。
通过深入研究数控铣削加工的工艺设计和编程加工，可以提高加工效率，降低生产成本，提高产品质量，促进制造业的发展。
因此，本研究对于推动制造业转型升级具有重要意义。
二、研究内容和方法（300字）本研究的主要内容包括数控铣削加工工艺设计和编程加工两个方面。
在数控铣削加工工艺设计中，我们将研究如何选择合适的刀具和工作参数，优化切削参数以提高加工效率和降低加工成本。
在编程加工中，我们将研究如何编写高效、精确的数控程序，以实现复杂零件的加工。
研究方法包括文献研究和实验研究两个方面。
通过对国内外相关文献的梳理，了解数控铣削加工的现状和发展趋势。
同时，通过动手实验，验证设计的可行性和优化方案的有效性。
三、预期目标和创新点（300字）本研究的预期目标是提出一套完整的数控铣削加工工艺设计与编程加工方法，以提高加工效率、降低加工成本和改善产品质量。
具体目标包括：1.提出一种刀具选择和工作参数优化的方法，以减少刀具磨损和加工时间。
2.提出一种数控程序编写方法，能够自动化生成高效、精确的数控程序。
3.提出一种工艺设计优化方法，在保证加工精度的前提下，最大限度地降低材料损耗和加工时间。
创新点主要包括：1.提出了一种基于刀具选择和工作参数优化的加工工艺设计方法，以减少刀具磨损和加工时间。
2.提出了一种基于机器学习的自动化数控程序编写方法，能够生成高效、精确的数控程序。
3.提出了一种基于工艺设计优化的降低材料损耗和加工时间的方法。
四、研究计划（300字）1.第一阶段：对数控铣削加工的相关文献进行深入研究，了解现有的加工工艺设计和编程加工方法，并进行总结和比较。
2.第二阶段：进行数控铣床的实验研究，优化刀具选择和工艺参数，提高加工效率和产品质量。
数控铣床零件的编程与加工 毕业论文【整理版】
毕业设计（论文）发证学校：题目名称：系别：专业：数控加工班级：技师数控姓名：学号：指导教师：交稿时间：2016 年5月18日数控铣床零件的编程与加工摘要数控编程技术是数控技术重要的组成部分。
以数控编程中的加工工艺分析及设计为出发点，着力分析零件图，从数控加工的实际角度出发，以数控加工的实际生产为基础，以掌握数控加工工艺为目标，在了解数控加工铣削基础、数控铣床刀具的选用、数控加工工件的定位与装夹、拟定加工方案、确定加工路线和加工内容以及对一些特殊的工艺问题处理的基础上，控制数控编程过程中的误差，从而大大缩短了加工时间，提高了效率，降低了成本。
关键词数控铣床数控加工数控编程零件1 零件加工工艺的分析1.1零件的技术要求分析如图一所示：该零件为典型的数铣加工件，零件材料为铝，零件基本尺寸：120×120×30, 零件的尺寸公差在0.05—0.1mm之间，且凸件薄壁厚度为2mm，区域面积较大,表面粗糙度也比较高，加工时容易产生变形，处理不好可能会导致其壁厚公差及表面粗糙度难以达到要求。
定位基准是工件在装夹定位时所依据的基准。
该零件首先以一个毛坯件的一个平面为粗基准定位，将毛料的精加工定位面铣削出来，并达到规定的要求和质量，作为夹持面，再以夹持面为精基准装夹来加工零件，最后再将粗基准面加工到尺寸要求。
1.2 零件的结构工艺分析零件形状如图1所示，有轮廓加工、板件凸、凹件加工及打孔等。
由于零件形状比较简单，但是工序复杂，表面质量精度要求高，所以从精度要求上考虑，定位和工序安排比较关键。
为了保证加工精度和表面质量，根据毛胚形状和尺寸，采用两次定位（一次粗定位，一次精定位）装夹加工完成，按照基准面先主后次、先近后远、先里后外、先粗加工后精加工、先面后孔的原则依次划分工序加工。
图12 工艺分析与选择2.1 零件图工艺分析这个零件由正反两面组成，正面中间是一个十字凸台，十字凸正中有通孔，围绕着十字凸台的是一个凹槽，其中凹槽四周是4个小凸台。
「毕业设计零件的数控铣床铣削编程与设计86497」

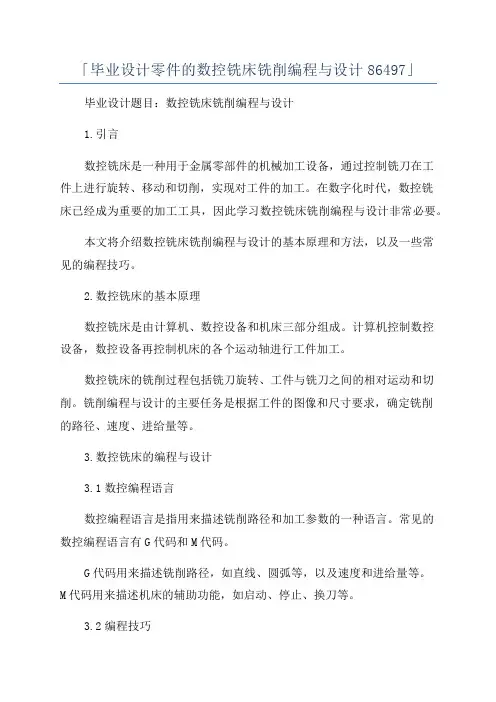

「毕业设计零件的数控铣床铣削编程与设计86497」毕业设计题目：数控铣床铣削编程与设计1.引言数控铣床是一种用于金属零部件的机械加工设备，通过控制铣刀在工件上进行旋转、移动和切削，实现对工件的加工。
在数字化时代，数控铣床已经成为重要的加工工具，因此学习数控铣床铣削编程与设计非常必要。
本文将介绍数控铣床铣削编程与设计的基本原理和方法，以及一些常见的编程技巧。
2.数控铣床的基本原理数控铣床是由计算机、数控设备和机床三部分组成。
计算机控制数控设备，数控设备再控制机床的各个运动轴进行工件加工。
数控铣床的铣削过程包括铣刀旋转、工件与铣刀之间的相对运动和切削。
铣削编程与设计的主要任务是根据工件的图像和尺寸要求，确定铣削的路径、速度、进给量等。
3.数控铣床的编程与设计3.1数控编程语言数控编程语言是指用来描述铣削路径和加工参数的一种语言。
常见的数控编程语言有G代码和M代码。
G代码用来描述铣削路径，如直线、圆弧等，以及速度和进给量等。
M代码用来描述机床的辅助功能，如启动、停止、换刀等。
3.2编程技巧在进行数控铣床编程时，需要注意以下几点：-坐标系统：确定工件和机床的坐标系统，以便正确描述工件的形状和位置。
-铣削路径规划：根据工件的形状和尺寸，确定合适的铣削路径。
避免路径交叉和重复，以节约时间和提高效率。
-切削参数选择：根据工件材料和要求，选择合适的切削速度、进给速度和切削深度等参数。
-刀具选择：根据工件材料、形状和加工要求，选择合适的铣刀。
要考虑刀具的尺寸、材质、切削能力等因素。
-程序调试：在进行铣削编程前，可以先进行程序调试。
通过模拟运行，检查程序的准确性和可行性。
4.数控铣床铣削设计数控铣床铣削设计是指根据工件的要求和加工过程，确定合理的工艺方案。
铣削设计的主要内容包括：-工件形状和尺寸：根据工件的形状要求，确定合适的加工方法和工艺参数。
-铣削路径规划：确定合理的铣削路径，避免路径交叉和重叠。
可以通过CAD软件进行模拟和优化。
典型铣削零件加工的工艺分析及编程(供毕业设计参考用)
典型铣削零件加工的工艺分析及编程1．工艺分析的基本知识数控加工工艺性分析涉及内容很多，从数控加工的可能性和方便性分析，应主要考虑：1．1零件图样上尺寸数据的标注原则1）零件图上尺寸标注应符合编程方便的特点在数控加工图上，宜采用以同一基准引注尺寸或直接给出坐标尺寸。
这种标注方法，既便于编程，也便于协调设计基准、工艺基准、检测基准与编程零点的设置和计算。
2）构成零件轮廓的几何元素的条件应充分自动编程时要对构成零件轮廓的所有几何元素进行定义。
在分析零件图时，要分析几何元素的给定条件是否充分，如果不充分，则无法对被加工的零件进行造型，也无法编程。
1．2零件各加工部位的结构工艺性应符合数控加工的特点1）零件所要求的加工精度、尺寸公差应能得到保证。
2）零件的内腔和外形最好采用统一的几何类型和尺寸，尽可能减少刀具规格和换刀次数。
3）零件的工艺结构设计应确保能采用较大直径的刀具进行加工。
采用大直径铣刀加工，能减少加工次数，提高表面加工质量。
4）零件铣削面的槽底回角半径或腹板与缘板相交处的圆角半径r不宜太大。
由于铣刀与铣削平面接触的最大直径d=D-2r，其中D为铣刀直径。
因此，当D 一定时，圆角半径r越大，铣刀端刃铣削平面的面积就越小，铣刀端刃铣削平面的能力就越差；效率越低，工艺性也越差。
5）应采用统一的基准定位。
数控加工过程中，若零件需重新定位安装而没有统一的定位基准。
会导致加工结束后正反两面上的轮廓位置及尺寸的不协调。
因此，要尽量利用零件本身具有的合适的孔或设置专门的工艺孔或以零件轮廓的基准边等作为定位基准，保证两次装夹加工后相对位置的准确性。
1．3加工方法选择及加工方案确定1）加工方法选择在数控机床上加工零件，一般有以下两种情况：一是有零件图样和毛坯，要选择适合加工该零件的数控机床；二是己经有了数控机床，要选择适合该机床加工的零件。
无论哪种情况，都应根据零件的种类和加工内容选择合适的数控机床和加工方法。
平面轮廓零件的轮廓多由直线、圆弧和曲线组成，一般在两坐标联动的数控铣床上加工；具有三维曲面轮廓的零件，多采用三坐标或三坐标以上联动的数控铣床或加工中心加工。
毕业设计方案数控铣削加工工艺设计方案与编程加工
一.设计说明本设计要求操作人员根据如图1所示的零件图，通过图样分析、工艺分析、加工用量的选择、程序的编制完成工件的仿真加工。
图1零件图1.工件表面去毛倒棱2.加工表面粗糙度侧平面及孔Ra1.6µm.底平面为Ra3.2µm3.材料45钢图2立体图二.图样分析在图样分析中，首先要正确分析零件图，确定零件的加工部位与顺序，并根据零件图的技术要求，分析零件的形状、基准面、尺寸公差和粗糙度要求等。
1．图面分析如图1-1所示的零件是典型的方圆结合类零件，通过对此零件图的分析可知道：此零件的外轮廓圆台、正方圆弧凸台、三角凸台，中心有一个通孔。
虽然该零件轨迹曲线不太复杂，但有着严格的几何精度要求，必须保证其尺寸精度和几何精度，所以加工难度较大。
2．精度分析(1>尺寸精度如图1-1所示的零件中精度要求较高的尺寸主要有四方体尺寸加工误差为0.03mm、六边形和整圆尺寸的加工误差为0.04mm、深度尺寸为0.05mm、孔的尺寸为Ф10H8等。
对于尺寸精度要求，主要通过加工过程中的精确对刀，正确选用刀具的磨损量和正确选用合适的加工工艺等措施来保证。
<2）形位精度如图1-1所示的零件中主要的形位精度有四方体、六方体、整圆相对于外形中心线的对称度，加工表面相对于工件底平面的平行度等。
对于形位精度的要求，在对刀精确的情况下，主要通过工件在夹具中的正确安装等措施来保障。
<3）表面粗糙度如图1-1所示的零件中，所加工表面底面的表面粗糙度R3.2µm，所加工表面侧平面和孔的表面粗糙度要求均为R1.6µm。
对于表面粗糙度要求，主要通过选用正确的粗、精加工路线，选用合适的切削用量等措施来保证。
加工完成后需要进行清根操作，同时还要对整个零件进行手动去毛倒棱，自检自查。
三.工艺分析及处理数控铣削加工工艺的实质，就是在分析零件精度和表面粗糙度的基础上，对数控铣削的机床选择、毛坯选择、加工方法、装夹方式、切削加工进给路线、刀具选择以及切削用量等工艺内容进行正确而合理的选择。
毕业设计——心形凸台零件的数控铣削加工工艺及其编程
/心形凸台零件的数控铣削加工工艺及其编程【摘要】本文主要介绍了心形凸台零件的数控铣削加工工艺及其编程，开篇首先介绍了数控技术的概述并对数控技术原理加以解释，紧接着对零件图进行了简要的分析并确定其加工方式，然后确定零件的毛坯、定位基准、装夹方式、刀具、量具、切削用量等等，再制定出合理的加工方案，并制定相关的工艺文件，最后编制出零件的加工程序，在编制程序时运用了自动编程与手工编程相结合的方法编制，自动编程的应用大大减少了编程时的计算量，同时也使得程序更加准确无误。
本文对本公司一项心形凸台产品阐述加工中心对其复杂形状的工件加工，主要分析了心形凸台零件的结构特点、加工要求、制定加工工艺、选择刀具夹具以及确定切削用量等。
利用数控车床高精度的特性，对于高精度要求再适合不过。
对于高精度要求的加工，位置误差的把握。
在加工中零件对尺寸的高要求，自己对数控车床使用也越发熟悉。
我相信自己一定能独立的完成一项加工。
【关键词】：数控编程；工艺分析；切削用量；加工方案；绪论错误!未定义书签。
一、零件的图样分析 5（一）零件的结构特点分析 (5)（二）零件的技术要求分析 (5)二、零件的工艺规程设计 6（一）毛坯的选择 (6)（二）定位基准的选择 (6)（三）装夹方式的选择 (6)（四）表面加工方法的选择 (6)（五）加工顺序的安排 (7)（六）工艺路线的确定 (7)（1）可能采取的工艺路线方案 (7)（2）工艺路线方案比较 (8)（3）工艺路线的最终确定 (8)三、设备及其工艺装备的确定9（一）机床的选择 (9)（二）夹具的选择 (9)（三）刀具的选择 (9)四、切削用量的选取11五、工艺卡片11（一）工艺过程卡 (11)（二）数控加工工序卡 (12)六、数控加工程序的编制13（一）编程方法的选择 (13)（二）编程坐标系的确定 (13)（三）加工程序清单 (13)本课题来源于丹阳市永和铝材。
数控机床指的是信息（程序指令）的形式数字代码，是由给定了工具的工作程序、速度、轨迹进行自动加工的机器，称之为数控机床的控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业设计数控铣削零件加工工艺设计及自动编程公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-正文一数控加工工艺1 图面分析如图1—1所示，毛坯为110X110x40加工下图零件,要求外形加工深为10mm、开放槽与内孔加工深为5mm、U形槽与键槽加工深为4mm。
尺寸无公差要求。
图1—12 零件毛坯的工艺分析零件在进行数控铣削加工时，由于加工过程的自动化，所以要注意各方面的问题，如装夹问题在设计毛坯时就要仔细考虑好。
毛坯应该有足够的余量及加工钢度，这里毛坯选择：45#钢尺寸：102mmx102mmx12mm3 零件加工工艺的分析数控加工工艺文件既是数控加工、产品的依据，也是操作者必须遵守、执行的规程。
它是编程人员在编制加工程序单时必须编制的技术文件。
本零件由于轨迹加工复杂，而且精度要求高，所以选择在数控铣床上加工4 加工方案及加工路线的确定确定加工方案时，首先应该根据主要表面的精度和表面粗糙度的要求，初步确定为达到这些要求所需要的加工方法。
此时要考虑数控机床使用的合理性和经济性，并充分发挥数控机床的功能。
以零件平台左下角作为坐标原点，工件需要加工的地方有U形槽、开放槽、键槽和外形轮廓，按所选刀具进行加工路线的确定：粗、精铣外轮廓——粗、精铣键槽——粗铣开放槽和U形槽——精铣开放槽和U形槽。
1）数控铣削加工的编程任务书，见表1—1表1—1 数控编程任务书2）确定装夹方案：由于夹具确定了零件在数控机床坐标系中的位置，因而根据要求夹具能保证零件在机床坐标系的正确坐标方向，同时协调零件与机床坐标系的尺寸。
工件坐标系在工件的中心位置， Z轴方向在工件的上表面。
根据零件的结构特点，加工外形轮廓、内形轮廓，可选用精密压板进行装夹。
3）数控铣削加工工序：数控铣削加工分粗加工和精加工二次铣削进行，其基本工序如下：外形轮廓粗铣加工使用直径是12mm的硬质合金立铣刀：键槽粗铣加工使用直径是12mm的硬质合金键槽铣刀，精加工分别留0.3mm、0.2mm，精铣加工：使用直径是8mm的硬质合金键槽铣刀。
详细数控加工工序卡和切削用量选择见表1—2表1—2 数控加工工序卡4）数控铣削加工刀具：刀具的选择是数控加工中重要的工艺内容之一，他不仅影响机床的加工效率，而且直接影响加工质量。
编程时，选择刀具通常要考虑机床的加工能力、工序内容、工件材料等因素。
与传统的加工方法相比，数控加工对刀具的要求更高。
不仅要求精度高、刚度高、耐用度高，而且要求尺寸稳定、安装调整方便。
这就要求采用新型优质材料制造数控加工刀具，并优选刀具参数。
选取刀具时，使刀具的尺寸与被加工工件的表面尺寸和形状相适应。
生产中，平面零件周边轮廓的加工，常采用立铣刀。
铣削平面时，应选硬质合金刀片铣刀；加工凸台、凹槽时，选高速钢立铣刀。
对一些主体型面和变斜角轮廓行的加工，常采用球头铣刀、环形铣刀、鼓形刀、锥形刀和盘形刀。
曲面加工常采用球头铣刀，但加工曲面较低和平坦部位时，刀具以球头顶端刃切削，切削条件较差，因而应采用环形刀。
此零件使用直径是12mm的硬质合金立铣刀和直径为8mm的硬质合金立铣刀进行内外轮廓粗加工，再用直径12mm的立铣刀进行外轮廓的精加工，用直径8mm的立铣刀进行内轮廓的精加工，这样有利于表面粗糙度的保证。
数控刀具明细表及数控刀具卡见表1—3表1—3数控刀具明细表及数控刀具卡二、自动编程概述自动编程技术使用计算机帮助人们解决复杂零件的数控加工编程问题。
计算机完成大量琐碎的数值计算，并省去了编写单位的工作量，因而能提高变成效率。
自动编程关键在于解决手工编程无法解决的许多复杂形状零件变成问题。
自动编程按照编程方式的不同划分为APT语言和图形编程两种方式。
APT程序语言系统现在已很少使用；图形编程方式的主要特点是一图形要素作为输入方式，在图形交互方式下，用户输入加工量间的几何形状，选择刀具参数、定义机床、确定走到轨迹等，计算机自动计算到位数据，并能进行加工过程的模拟和仿真，最后生成程序，图形编程方式形象、直观、效率高。
固现在人们通常用图形编程方式。
三、数控仿真加工１数控加工操作和说明数控铣床加工的零件，其加工质量要求比较高。
所以在数控加工过程中的各个环节都应严格操作。
（1）必须按照数控加工工件方法安装工件。
安装后工件径向跳动不得大于0.025mm。
（2）必须应用对刀样板准确校正程序设定的零点。
（3）如若零件的表面粗糙度达不到要求，则应更该加工参数，再达不到要求更换新刀重新进行数控加工。
２数控仿真加工基本操作数控仿真加工即是将实际的机床操作在计算机上的模拟。
数控仿真加工的操作步骤如下：（1）进入数控仿真系统界面后，首先要选择所需机床，本书中选择的是FANUC立式加工中心。
然后急停释放、启动、回参考点。
（2）将编好的的程序通过DNC传送输入到机床的数控装置，或直接在操作面板上输入程序。
程序导入后，在机床锁定的条件下空运行此程序，检查其编写有无错误并进行调试。
（3）定义毛坯尺寸，并选择夹具。
根据要求选择刀具，并将其安装在对应的刀座上。
（4）对刀和参数设置。
在X、Y、Z轴分别对刀后的测量值输到数控装置的参数界面中。
（5）根据程序加工零件。
（6）完成后测量零件，检查其各部分尺寸是否达到要求。
四用CIMATRON进行自动编程先用Cimatron制作零件的三维图，然后进行零件的加工工艺分析，选择合适的加工工艺。
选择机床，在此选择FANUC立式加工中心，然后在软件上定义毛坯大小和坐标原点，在此选择零件上表面的中心为坐标原点。
先进行零件的整体粗加工，选择合适的粗加工刀具方式，这里选择曲面环绕粗加式方式。
再进行内外轮廓精加工，分别采用外形加工和挖槽加工最后再钻孔加工。
最后进行倒角的加工。
在每个刀具路径设置时都必须选择合适的参数，才能生出合理的刀具轨迹。
然后选择合适的控制方法和合理的参数设置对零件进行模拟加工。
1 Cimatron自动编程随着CAD/CAM、数控加工及快速成型等先进制造技术的不断发展，Cimatron 是业界公认的最优秀的CAD/CAM加工软件之一，也是目前在模具行业应用最为广泛的CAD/CAM软件之一，具有一般加工所需要的多项功能，并有人性化、智能化的特点，还有刀路计算快、NC文件短等优点；同时其编程操作简单而易用。
根据零件的形状及其要求，按照合理的方法及其正确的参数设置才能产生出合理的刀轨路径。
(1) 用直径为12mm的硬质合金立铣刀粗精加工外形轮廓，其加工图样为：(2) 用直径为8mm的硬质合金立铣刀使用CIMATRON中的POCKET方式进行键槽粗精加工，其加工图样为：（3）用直径为12mm的硬质合金键槽铣刀使用CIMATRON中的WCUT方法进行粗加工，其加工图样为（4）用直径为12mm的硬质合金键槽铣刀采用CIMATRON中的WCUT方式进行精加工，其图样为：（5）最终加工成零件图样为：2 Cimatron数控自动编程软件后置处理的原理分析及其对NC程序的影响。
（1）默认后置处理情形下，各工艺参数的设定对生成NC程序的影响因素分析。
（2）后置处理（*.PST）文件的意义及文件结构剖析。
了解Cimatron后置处理时自动生成程序时的流向控制关系。
（3）探索改变后置处理（*.PST）文件的主要参数项设置对生成NC程序的影响。
如：程序番号与行号的输出控制；圆弧插补的程序输出格式控制；第四轴数据输出的控制；换刀指令的输出控制；自定义变量及其算法控制等。
（4）了解现代制造中心现有数控机床系统的程序编写特点，分析改进后置处理文件的可行性，构思改进方案。
针对现有的数控机床系统（HNC、FANUC、MITSUBISHI、MAZAKA等）完成其相适应的后置处理文件的修改。
（5）调试验证改进的后置处理程序，理想的加工程序不仅应保证加工出符合图样的合格工件，同时应能使数控机床的功能得到合理的应用和充分的发挥。
数控机床是一种高效率的自动化设备，它的效率高于普通机床的2～3倍，所以，要充分发挥数控机床的这一特点，必须熟练掌握其性能、特点、使用操作方法，同时还必须在编程之前正确地确定加工方案。
结论这次毕业设计是我对大学学习的总结，他使我懂得了理论与实践的重要性，它体现了我在大学中所学知识的综合应用。
毕业设计说明书是毕业生提交的一份有一定学术价值的科技论文，是对我们学习成果的综合性总结和检阅，是在教师指导下所取得的科技成果的文字记录，也是检验学生掌握知识的程度、分析问题和解决问题基本能力的一份综合答卷，还是对学校人才培养效果的全面检验，是学校教育教学质量评价的重要内容。
通过本课题的设计，我对数控加工的整个过程有了比较全面的了解。
在设计过程当中通过选择刀具，使我对数控机床刀具系统的各类和特点及数控机床刀具材料和使用范围有了较深的了解，基本掌握了数控机床刀具的选用方法；经过设计加工工艺方案，进一步了解了工件定位的基本原理、定位方式与定位元件及数控机床用夹具的种类与特点，对教材中有关定位基准的选择原则与数控加工夹具的选择方法有了更深的理解；经过编制零件的加工程序，基本熟悉数控编程的主要内容及步骤、编程的种类、程序的结构与格式，对数控编程前数学处理的内容、基点坐标、辅助程序段的数值计算等有了进一步的认识。
另外，我还学会了利用自动编程软件CIMATRON对零件进行造型、加工轨迹生成、后置处理及加工程序向机床传输加工等技术和方法。
工艺设计、数值计算及程序编制的整个过程虽然任务比较繁重，但在设计过程中自己通过不断学习和实践，每解决一个问题，都会感到不尽的喜悦和兴奋。
在编写毕业设计的过程中，我翻阅了大量的相关资料，对两年多来所学专业知识进行了全面系统的分析、整理、总结。
这不仅使我们两年多来所学的知识得到了巩固和提高，使我们对数控技术的专业知识有了更宽广更深入的了解，增加了对工件设计和数控加工的经验。
更重要的是，在此过程中提高了我们自学和查阅资料的能力，锻练了我们分析和解决问题的能力。
通过本设计的实践，真切体会到理论必须和生产实践相结合。
教材中所学到的许多内容在实践中得到了印证，但在具体操作中也出现了一些意想不到的问题，在工艺方案确定后，加工程序也经过多次调试、修改才最终完成了零件的加工。
看到自己加工出的合格的零件，我对自己和我的专业更加充满信心。
另外，通过这次毕业设计，我深入体会到现代制造技术的先进性。
现代机械制造技术依靠CAD/CAM软件的应用，即提高了机械制造技术的效率和精度，又节省了劳动力，实现了自动化制造。
编者2 012年3.20参考文献[1]邱政协.Cimatron CAD/CAM进阶.北京：科学出版社，2001.5[2]唐国良.Cimatron V12.6曲面造型与NC加工.北京：人民邮电出版社，2002[3]王卫兵.Cimatron IT CAM操作技术.北京：清华大学出版社，2004[4]唐国良编着.Cimatron数控编程与后处理详解.北京人民邮电出版社，2005.9[5]赵文正主编.数控铣床、加工中心加工工艺与编程.北京：中国劳动社会保障出版社，2006[6]赵长明、刘万菊主编.数控加工工艺及设备.北京：高等教育出版社，2003[7]罗缉主编.数控加工工艺及刀具.重庆：重庆大学出版社，2006[8] 余英良. 数控铣削加工实训及案例解析.北京：化学工业出版社.2007[9] 单言等. CAXA数控编程新手上路.北京：清华大学出版社.2006.[10] 王卫兵.CAXA制造工程师.数控加工实例教程.北京：清华大学出版社.2006.致谢时光飞驰，我的大学生活即将结束，走向社会。
