夹套式反应釜工作原理及设计说明
夹套反应釜课程设计说明书
夹套反应釜课程设计说明书1. 引言夹套反应釜是一种常用于化学工业生产中的反应设备，它具有双层结构，内层为反应容器，外层为夹套。
夹套内可以通过流体循环来控制反应温度，从而实现对反应过程的控制和调节。
本课程设计旨在介绍夹套反应釜的原理、结构、操作方法以及相关实验技术。
2. 夹套反应釜原理夹套反应釜利用夹套内流体循环的方式来控制反应温度。
通过在夹套中加热或冷却流体，可以使得反应容器内的温度升高或降低。
这一原理使得夹套反应釜成为控制化学反应过程温度的重要设备。
3. 夹套反应釜结构夹套反应釜主要由以下几个部分组成： - 反应容器：位于夹套内部，用于装载化学物质进行反应。
- 外壳：包裹整个设备，起到保护作用。
- 夹套：位于外壳与反应容器之间，用于循环流体来控制反应温度。
- 加热装置：用于加热夹套中的流体，提高反应温度。
- 冷却装置：用于冷却夹套中的流体，降低反应温度。
4. 夹套反应釜操作方法4.1 准备工作在操作夹套反应釜之前，需要进行以下准备工作： - 检查设备是否完好，并确保所有连接部位紧固可靠。
- 清洁反应容器，并将待反应物质准确称量放入容器中。
- 准备好所需的流体，根据需要调节其温度。
4.2 加热操作1.打开加热装置，并设置所需的加热温度。
2.开启循环泵，使流体开始在夹套内循环。
3.监测反应容器内温度的变化，根据需要调节加热功率和循环泵的流速。
4.当达到设定的目标温度时，关闭加热装置和循环泵。
4.3 冷却操作1.打开冷却装置，并设置所需的冷却温度。
2.开启循环泵，使流体开始在夹套内循环。
3.监测反应容器内温度的变化，根据需要调节冷却功率和循环泵的流速。
4.当达到设定的目标温度时，关闭冷却装置和循环泵。
5. 实验技术夹套反应釜在化学实验中有着广泛的应用。
以下是几种常见的实验技术： - 温度控制实验：通过调节加热或冷却装置，控制夹套中流体的温度，从而研究不同温度下化学反应的动力学和产物生成情况。
化工设备机械基础之夹套反应釜的设计
化工设备机械基础之夹套反应釜的设计夹套反应釜是化工设备中常见的一种反应器，其设计是化学工程师们长期研究的重要课题。
下面将对夹套反应釜的设计进行详细介绍。
一、夹套反应釜的基本原理夹套反应釜由内胆和外壳组成，内胆称为反应釜，外壳称为夹套。
在操作过程中，在夹套内注入物料或水等流体。
反应釜中的物料被加热或冷却是通过夹套内流体的被加热或冷却来实现的。
夹套反应釜的基本原理就是通过夹套内的流体（一般为水或油）来实现加热或冷却反应釜内的物料，同时夹套内的流体也可以进行搅拌以保证均匀升温或降温。
二、夹套反应釜的设计要求1、安全性要求在设计夹套反应釜的过程中，安全性是最重要的一点。
要保障夹套反应釜的安全性，需要考虑一下几个问题：（1）反应釜的压力要求和夹套的压力要求要确定。
反应釜的压力由反应物的反应热、气体产生、化学腐蚀等多个因素决定。
一般情况下，反应釜的压力要求是夹套的2-3倍之间。
（2）应设置好反应釜的安全装置，如安全阀和爆破口等。
（3）在操作反应釜时，应按照标准操作程序进行，如避免超压、超温、超流速等情况。
2、机械性能要求夹套反应釜的机械性能应符合以下要求：（1）夹套材料应具备良好的耐腐蚀性和耐磨性。
（2）反应釜的结构应十分坚固，并且不能出现变形或滑移现象。
（3）反应釜和夹套之间的连接处应该很牢固。
3、热传递效率要求夹套反应釜的热传递效率对反应速度，反应物品质和产物品质都有很大的影响。
因此，在夹套反应釜设计中，应该完善夹套的密封性，以便内外介质的温度和热媒介的流速达到最大的接触面积。
4、过程监控要求为了实现反应釜的过程监控，可以根据反应釜的要求进行设计，设置相应的温度、压力、pH值，流量等传感器，以便随时监控反应的速度和进度。
三、夹套反应釜的设计流程夹套反应釜的设计流程可以分为以下几个步骤：1、确定反应釜的容积和使用温度范围。
2、确定反应釜的结构材料。
3、设计夹套的流路和流速，以及冷却方式。
4、确定夹套和反应釜之间的连接方式。
夹套式反应釜设计说明书
“过程装备课程设计”任务书设计者姓名：班级：过程装备与控制工程11-2班指导老师：日期：2014/6/23-2014/7/11简图设计参数及要求容器内夹套内工作压力，MPa 0.25 0.35设计压力，MPa 0.3工作温度，℃设计温度，℃﹤100 ﹤100介质有机溶剂蒸汽全容积，m³ 1.9操作容积，m³ 1.52传热面积，㎡＞3腐蚀情况微弱推荐材料Q345R搅拌器型式推进式搅拌轴转速，r/min250r/min轴功率，kW 3接管表符号公称尺寸DN连接面形式用途A 25 PL/RF 蒸汽入口B 65 PL/RF 加料口C 100 凸凹面视镜D 25 PL/RF 温度计管口E 25 PL/RF 压缩空气入口F 40 PL/RF 放料口G 25 PL/RF 冷凝水出口过程装备课程设计姓名学院机械与汽车工程专业班级过程装备与控制工程11-2班指导老师目录摘要 (3)Abstract (4)绪论 (5)1.1夹套反应釜的总体结构 (5)1.2 反应釜基本特点 (5)1.3 反应釜的发展趋势 (7)2、夹套反应釜设计 (7)2.1、罐体几何尺寸计算 (7)2.1.1确定筒体内径 (7)2.1.2确定封头尺寸 (8)2.1.3确定筒体高度 (8)2.1.4夹套几何尺寸计算 (8)2.2、夹套反应釜的强度与稳定性计算 (9)2.2.2 稳定性校核(按外压校核厚度) (10)2.2.3水压测试校核 (12)2.3反应釜的搅拌器 (12)2.3.1搅拌器的选型： (12)2.3.2搅拌器的安装方式及其与轴连接的结构设计 (12)2.3.3 挡板的设计 (12)2.4反应釜的传动装置 (13)2.4.1常用电机及其连接尺寸 (13)2.4.2带传动减速机 (13)2.4.3凸缘法兰 (16)2.4.4安装底盖 (16)2.4.5机架 (16)2.4.6联轴器 (16)2.5搅拌轴的设计和校核 (17)2.5.1轴的和设计 (17)2.5.2轴的校核 (17)2.6键的校核 (18)2.7反应釜的轴封装置 (19)2.8 反应釜的其他附件 (20)2.8.1设备法兰 (20)2.8.2支座 (21)2.8.3设备接口 (21)结束语 (22)致谢 (23)参考文献 (24)摘要：夹套反应釜分罐体和夹套两部分，主要有封头和筒体组成，多为中、低压压力容器；搅拌装置有搅拌器和搅拌轴组成，其形式通常由工艺而定；传动装置是为带动搅拌装置设置的，主要有电动机、减速器、联轴器和传动轴等组成；轴封装置为动密封，一般采用机械密封或填料密封；它们与支座、人孔、工艺接管等附件一起，构成完整的夹套反应釜。
夹套反应釜工作原理
夹套反应釜工作原理
夹套反应釜是一种常用的化学反应设备，其工作原理基于夹套结构的热传导作用。
夹套反应釜由反应容器、夹套、搅拌装置、加热装置、冷却装置等组成。
夹套反应釜的工作原理是通过夹套和反应容器之间的空间来实现热传导。
在进行化学反应时，反应物在反应容器中发生反应，而夹套则用来控制反应体系的温度。
夹套内通入热媒（如水或油），通过搅拌装置将热媒在夹套内循环，从而使反应体系的温度得以控制。
夹套反应釜的加热装置通常采用电加热或蒸汽加热。
当需要升温时，加热装置会提供热量，使热媒在夹套中升温，进而传导到反应容器中，使反应体系的温度升高。
反之，当需要降温时，冷却装置会提供冷媒，使热媒在夹套中冷却，进而传导到反应容器中，使反应体系的温度降低。
夹套反应釜的温度控制非常重要，因为反应的速率和选择性往往与温度密切相关。
通过控制夹套中的热媒温度，可以精确地控制反应体系的温度，从而实现对反应过程的控制。
除了控制温度，夹套反应釜还可以用于控制反应体系的压力。
通过在反应容器和夹套之间加入压力调节装置，可以实现对反应体系压力的控制。
这对于一些高压反应或需要控制反应体系压力的反应来说非常重要。
夹套反应釜不仅可以用于常规的化学反应，还可以用于各种工艺过程，如溶液的加热、溶剂的蒸发、结晶过程的控制等。
其灵活性和可控性使其在化工、制药、食品等领域得到广泛应用。
夹套反应釜通过夹套结构的热传导作用，实现对反应体系温度和压力的控制。
其工作原理简单而有效，广泛应用于化学反应和工艺过程中。
通过合理的温控和压控，夹套反应釜可以实现对反应体系的精确控制，满足不同反应的需求。

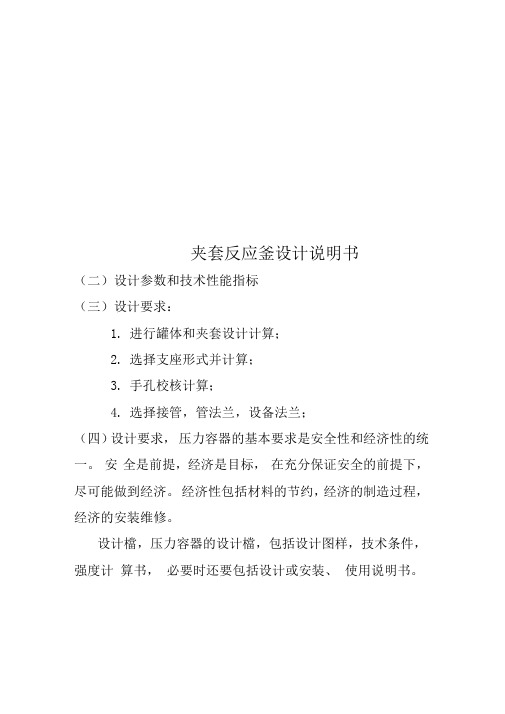

夹套反应釜设计说明书
夹套反应釜设计说明书（二）设计参数和技术性能指标（三）设计要求：1.进行罐体和夹套设计计算；2.选择支座形式并计算；3.手孔校核计算；4.选择接管，管法兰，设备法兰；（四）设计要求，压力容器的基本要求是安全性和经济性的统一。
安全是前提，经济是目标，在充分保证安全的前提下，尽可能做到经济。
经济性包括材料的节约，经济的制造过程，经济的安装维修。
设计檔，压力容器的设计檔，包括设计图样，技术条件，强度计算书，必要时还要包括设计或安装、使用说明书。
若按分析设计标准设计，还应提供应力分析报告。
强度计算书的内容至少应包括：设计条件，所用规范和标准、材料、腐蚀裕度、计算厚度、名义厚度、计算应力等。
设计图样包括总图和零部件图。
设计条件，应根据设计任务提供的原始数据和工艺要求进行设计，即首先满足工艺设计条件。
设计条件常用设计条件图表示，主要包括简图，设计要求，接管表等内容。
简图示意性地画出了容器的主体，主要内件的形状，部分结构尺寸，接管位置，支座形式及其它需要表达的内容。
设计参数及要求容器内夹套内工作压力，MPa设计压力，MPa0.2 0.3工作温度，℃设计温度，℃<100 <150介质染料及有机溶剂冷却水或蒸汽全容积,m3 1.2 操作容积, m31.0传热面积, m2>3腐蚀情况微弱推荐材料Q235--A接管表符号公称尺寸DN连接面形式用途a 25 蒸汽入二、设计计算（夹套反应釜设计计算）（一）几何尺寸1-1 全容积 V=1.2m 3m31-2 操作容积 V1=1.0 m3m31-3 传热面积 F=3m2m21-4 釜体形式：圆筒形1-5 封头形式：椭圆形1-6 半径比 i= H1/ D1=1.11-7 初算筒体内径D1 3 4V / i 带入计算得：D1 1.116m1-8 圆整筒体内径D1 =1200mm1-9 一米高的容积V1m 按附表 4-1选取V1m =1.131 m31-10 釜体封头容积V1封按附表 4-1 选取V1封=0.255 m31-11 釜体高度H1 =（V- V1封）/ V1m =0.836 m1-12 圆整釜体高度H1=1000mm1-13 实际容积 V=V1m* H1 +V1封=1.131*1.1+0.255 m3=1.39 m31-14 夹套筒体内径D2 按表 4-3 选取得：D2= D1+100=1300mm1-15 装料系数 =V操/V=0.81-16 操作容积V操=1.0 m31-17 夹套筒体高度H 2 （ V-V1封）/V1m =0.623m1-18 圆整夹套筒体高度H 2 =800mm1-19 罐体封头表面积F1封按附表 4-2 选取 F1 封=1.6652m2F 1m 按附表 4-1 选取 F 1m =3.77m 2 1-21 实际总传热面积按式 4-5校核 F=F 1m *H 2+F 1封=3.77*0.80+1.6652=5.06m 2>3 m 2二）、强度计算（按内压计算厚度）设备材料 Q235-A 设计压力（罐体内） P 1=0.2MPa 设计压力（夹套内） P 2=0.3MPa 设计温度（罐体内） t 1<100℃ 设计温度（夹套内） t 2<150℃ 液柱静压力 P 1H = 10-6ρgh 略去不计 计算压力P 1C =P 1=0.2MPa 液柱静压力 P 2H =0MPa 计算压力 P 2C =P 2=0.3 MPaP 1c D 1t 1c 1 *1.09mm2[ ]t0.5P 1cP 2c D 2'2 t 1.72mm2[ ]t0.5P 2c假设钢板厚度为 3.8~4.02-1、 2-2、 2-3、 2-4、 2-5、 2-6、 2-7、 2-8、 2-9、 2-10、 2-11、 2-12、2-13、 2-14、 2-15、 2-16、罐体及夹套焊接系数 采用双面焊，局部无损探伤设计温度下材料许用应力 [σ]t=113Mpa φ=0.85夹套筒体计算厚度 P 2C D 2t=2.03mm2 2C1-20 一米高筒体内表面积 罐体封头计算厚度 夹头封头计算厚度2-17、取钢板厚度负偏差C1=0.18mm2-18、腐蚀裕度C2=2.0mm2-19、厚度附加量 C=C1+C2=2. 18mm2-20、罐体筒体设计厚度δ1c=δ1+C2=1.32+2.0=3.32mm2-21、夹套筒体设计厚度δ2C=δ2+C2=2.03+2.0=4.03mm2-22、罐体封头设计厚度δ1C?=δ1?+C2=1.32+2.0=3.32mm2-23、夹套封头设计厚度δ2C?=δ2?+C2=2.03+2.0=4.03mm2-24、罐体筒体名义厚度δ1n=4mm2-25、夹套筒体名义厚度δ2n=6mm2-26、罐体封头名义厚度δ1n?=4mm2-27、夹套封头名义厚度δ2n?=6mm三稳定性校核（按外压校核厚度）3-1 罐体筒体名义厚度δ1n=6mm （假设）3-2 厚度附加量 C=C1+C2=0.8+2.0=2.8mm3-3 罐体筒体有效厚度δ1e =δ1n -C=3.2mm3-4 罐体筒体外径 D1O =D1 +2δ1n=1200+2*6=1212mm3-5 筒体计算长度 L=H 2+1/3h1+h2=800+1/3*300+25=925mm 3-6 系数 L/D 1O=925/1212=0.7633-7 系数 D1O/δ1e=1212/3.2=378.753-8 系数查参考文献 1 图 11-5 得： A=0.000243-9 系数查参考文献 1 图 11-8 得： B=343-10 需用外压力 [P]= B=0.090Mpa<0.3MPaD1O /1e3-11罐体筒体名义厚度 1n δ1n =8mm （假设 ） 3-12 厚度附加量 C=C 1+C 2=0.8+2.0=2.8mm 3-13 罐体筒体有效厚度 δ1e =δ1n -C=8-2.8=5.2mm 3-14 罐体筒体外径 D 1O =D 1+2δ1n =1200+2*8=1216mm3-15筒体计算长度 L=H 2+1/3h 1+h 2=925mm=0.30Mpa>0.3Mpa 所以稳定。
《夹套反应釜设计》课件
高温处理技术
夹套反应釜需要在高温下运行，因 此需要采用耐高温材料和高温处理 技术，确保设备在高温下稳定运行
。
A
B
C
D
密封技术
夹套反应釜需要采用可靠的密封技术，确 保设备在高温、高压、腐蚀等恶劣条件下 不泄漏。
搅拌技术
为了使反应物充分混合，需要采用先进的 搅拌技术，提高混合效果和反应效率。
制造过程中的质量控制
详细描述
该化工厂为了提高生产效率和产品质量，采用了夹套反应釜进行高分子聚合物的合成。通过精确控制温度和压力 ，实现了高效、稳定的反应过程，提高了产品的性能和产量。
应用案例二：某制药企业的夹套反应釜改造
总结词
某制药企业原有的夹套反应釜存在能耗高、效率低的问题，需要进行改造。
详细描述
该制药企业通过对原有夹套反应釜进行技术升级和改造，优化了传热效果和搅拌性能，显著降低了能 耗和提高了生产效率。改造后的夹套反应釜在保证产品质量的同时，实现了节能减排的目标。
《夹套反应釜设计》 PPT课件
目 录
• 夹套反应釜概述 • 夹套反应釜的设计原理 • 夹套反应釜的材料选择 • 夹套反应釜的制造工艺 • 夹套反应釜的性能测试与评估 • 夹套反应釜的应用案例分析
CHAPTER 01
夹套反应釜概述
定义与特点
定义
夹套反应釜是一种重要的化工设 备，主要用于进行各种化学反应 过程。
压力和温度方面，需要考虑到反应过程中可能出 现的压力波动、超压、真空等状况，以及温度变 化对反应过程的影响，从而合理设计夹套和加热 或冷却介质的选择和控制方式。
夹套反应釜的设计流程
夹套反应釜的设计流程通常包括以下几 个步骤
4. 根据设计要求进行图纸设计和审核， 并对夹套反应釜进行试制和测试，以确 保其性能和安全性符合要求。
夹套反应釜的设计
夹套反应釜的设计首先，反应条件是设计夹套反应釜的重要考虑因素之一、反应的温度、压力和反应物的性质都会对夹套反应釜的设计产生影响。
对于高温、高压和有腐蚀性的反应介质，夹套反应釜的设计需要选择合适的耐压、耐热和耐腐蚀材料。
其次，反应介质的性质也需要考虑。
反应介质的黏度、密度、热导率等性质会对夹套反应釜的设计产生影响。
比如，高黏度的反应介质需要设计较大的搅拌器来提供足够的剪切力；高密度的反应介质需要更强的机械强度来保证夹套反应釜的正常运行；热导率较低的反应介质需要设计较大的加热面积来提供充足的加热效果。
加热和冷却能力也是夹套反应釜设计的重要考虑因素。
夹套反应釜可以通过夹套内外流体循环的方式来进行加热或冷却。
设计时需要考虑夹套流体的流速和温度控制的精度，并选择合适的加热或冷却设备来满足反应的需求。
操作和安全性是夹套反应釜设计的另外两个重要考虑因素。
夹套反应釜的操作包括充料、搅拌、加热、冷却、放料等多个步骤，设计时需要考虑操作的便捷性和操作员的安全。
夹套反应釜的安全性包括容器强度、泄漏防护、防爆措施等方面。
设计时需要考虑容器的结构强度，选择适当的泄漏防护装置，并遵循相关的安全规范和标准。
此外，夹套反应釜的设计还需要考虑材料的选择、搅拌器的设计、反应釜的尺寸等因素。
材料的选择需要考虑反应介质的性质、反应条件、操作和安全性等因素。
搅拌器的设计需要考虑搅拌的均匀性和剪切力的大小。
反应釜的尺寸需要根据反应物的体积和反应的需求来确定。
总之，夹套反应釜的设计需要综合考虑反应条件、反应介质、加热和冷却能力、操作和安全性等多个因素。
通过科学的设计和合理的选择，可以实现夹套反应釜的高效、安全和可靠运行，从而满足不同化学反应的需求。
夹套反应釜设计范文
夹套反应釜设计范文夹套反应釜是一种广泛应用于化工、制药、食品等领域的反应设备，它具有结构简单、操作方便、传热效果好等特点。
设计一台夹套反应釜需要考虑到多个因素，包括反应物料的性质、反应条件、设备的安全性和稳定性等。
以下是夹套反应釜设计的一般步骤和主要考虑因素。
一、反应物料的性质和反应条件在设计夹套反应釜时，应首先了解反应物料的性质，包括物料的物理性质（如温度、压力、浓度等）、化学性质（如酸碱性、腐蚀性等）以及反应过程中可能出现的产物等。
这些信息对于确定夹套反应釜的材料、工作压力、温度范围、搅拌速度等参数具有至关重要的作用。
二、反应釜的材料选择夹套反应釜的材料选择通常是根据反应物料的腐蚀性质和温度要求来确定的。
常见的材料有不锈钢、碳钢、玻璃钢、塑料等。
对于腐蚀性较强的反应物料，可以选择具有抗腐蚀性能的材料进行制造，如在夹套反应釜内壁加上防腐层。
三、夹套结构设计夹套反应釜的结构设计需要考虑传热的效果，常见的夹套结构包括卷绕式、折叠式和盘管式等。
其中，卷绕式夹套结构应用最广泛，其原理是将蒸汽或冷却水注入到夹套内部，通过与反应物料直接接触进行传热。
而折叠式和盘管式夹套结构则通过密封管道将蒸汽或冷却水引入夹套，从而间接进行传热。
四、搅拌系统设计夹套反应釜通常需要配备搅拌系统，用于保证反应物料的均匀混合。
搅拌系统的设计需要考虑到反应物料的粘度、搅拌速度、搅拌方式等因素。
常见的搅拌方式有锚式搅拌、涡轮式搅拌、桨叶式搅拌等。
在设计搅拌系统时，还需要考虑到搅拌功率的大小及电机的选择。
五、安全性设计夹套反应釜的安全性设计是非常重要的，尤其是对于具有腐蚀性的反应物料。
在设计过程中，需要考虑到压力传感器、温度传感器、安全阀等安全装置的设置，以及反应釜的加热和制冷系统的设计，保证在反应过程中能够及时发现并应对可能出现的安全问题。
综上所述，夹套反应釜设计需要充分考虑到反应物料的性质、反应条件、材料选择、结构设计、搅拌系统设计以及安全性设计等因素。
夹套式反应釜设计说明书
设计者姓名：班级：过程装备与控制工程11-2班指导老师：日期：简图设计参数及要求容器内夹套内工作压力，MPa 0.25 0.35设计压力，MPa 0.3工作温度，℃设计温度，℃﹤100 ﹤100介质有机溶剂蒸汽全容积，m³ 1.9操作容积，m³ 1.52传热面积，㎡＞3腐蚀情况微弱推荐材料Q345R搅拌器型式推进式搅拌轴转速，r/min250r/min轴功率，kW 3接管表符号公称尺寸DN连接面形式用途A 25 PL/RF 蒸汽入口B 65 PL/RF 加料口C 100 凸凹面视镜D 25 PL/RF 温度计管口E 25 PL/RF 压缩空气入口F 40 PL/RF 放料口G 25 PL/RF 冷凝水出口过程装备课程设计姓名学院机械与汽车工程专业班级过程装备与控制工程11-2班指导老师目录摘要 (3)Abstract (4)绪论 (5)1.1夹套反应釜的总体结构 (5)1.2 反应釜基本特点 (5)1.3 反应釜的发展趋势 (6)2、夹套反应釜设计 (7)2.1、罐体几何尺寸计算 (7)2.1.1确定筒体内径 (7)2.1.2确定封头尺寸 (8)2.1.3确定筒体高度 (8)2.1.4夹套几何尺寸计算 (8)2.2、夹套反应釜的强度与稳定性计算 (9)2.2.2 稳定性校核(按外压校核厚度) (10)2.2.3水压测试校核 (11)2.3反应釜的搅拌器 (12)2.3.1搅拌器的选型： (12)2.3.2搅拌器的安装方式及其与轴连接的结构设计 (12)2.3.3 挡板的设计 (12)2.4反应釜的传动装置 (13)2.4.1常用电机及其连接尺寸 (13)2.4.2带传动减速机 (13)2.4.3凸缘法兰 (15)2.4.4安装底盖 (16)2.4.5机架 (16)2.4.6联轴器 (16)2.5搅拌轴的设计和校核 (17)2.5.1轴的和设计 (17)2.5.2轴的校核 (17)2.6键的校核 (18)2.7反应釜的轴封装置 (19)2.8 反应釜的其他附件 (20)2.8.1设备法兰 (20)2.8.2支座 (21)2.8.3设备接口 (21)结束语 (22)致谢 (23)参考文献 (24)摘要：夹套反应釜分罐体和夹套两部分，主要有封头和筒体组成，多为中、低压压力容器；搅拌装置有搅拌器和搅拌轴组成，其形式通常由工艺而定；传动装置是为带动搅拌装置设置的，主要有电动机、减速器、联轴器和传动轴等组成；轴封装置为动密封，一般采用机械密封或填料密封；它们与支座、人孔、工艺接管等附件一起，构成完整的夹套反应釜。
夹套式反应釜设计
一·反应釜的总体设计首先对工艺要求进行分析，以便能确定反应釜设计的总体方案。
1．确定筒体的直径和高度①选取反应釜装料系数η=0.8，由V=V 0/η 可得操作容积：V 0=η·V=0.8*4=3.2 m3 对于液-液相类型选取长径比H/D i =1.1D i =3)/(4D H V π=31.1*4*4π=1666.98 mm 将此结果圆整至公称标准系列，选取筒体直径D i =1600 mm②确定封头。
选取标准椭圆形封头（JB/T 4746-2002），查 教材 表8-27 DN=1600mm 时的标准椭圆形封头封头容积V F =0.586 m 3 ， 曲面高度h1=300 mm ，直边高度h2=25 mm ，表面积Fh=2.901 m 2计算1米高的筒体容积V 1=42Di π=46.1*14.32=2.0096 m 3 ③确定筒体高度H=1V V V F -=0096.2586.04-=1.698 m 筒体高度圆整为H=1.7m=1700mm于是H/D=1700/1600=1.0625,复合结果基本符合原定范围。
2． 确定夹套的直径和高度①确定夹套的直径夹套内径Dj 与釜体的内径Di 有关，如下关系：Di/mm 500-600 700-1800 2000-3000Dj/mm Di+50 Di+100 Di+200因此，Dj=1600+100=1700 mm ，符合压力容器公称直径系列。
②确定夹套的高度 Hj=1V V V F-η=0096.2586.04*8.0-=1.30076 m 圆整夹套高度Hj=1300 mm验算夹套的总传热面积 F=10.21 m 2. 〉8 m 2夹套传热面积符合设计要求。
3． 选择釜体法兰根据筒体操作压力0.2MPa ，温度110℃和筒体直径1600mm ，查 教材—表10-1初选甲型平焊法兰，再查标准JB 4701-2000 甲型平焊法兰《过程设备机械设计》标11 和 教材—表10-10，在110℃工作范围内Q235-B 的最大允许工作压力为0.4MPa ，大于筒体设计压力，所选甲型平焊法兰合适。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【关于夹套式反应釜工作原理及设计说明】
一、设计说明：
反应釜的机械设计是在工艺设计之后进行的。
工艺上给出的条件一般包括：釜体容积、最大工作压力、工作温度、介质腐蚀性、传热面积、搅拌形式、转速和功率、工艺接管尺寸方位等。
这些条件通常都以表格和示意图的形式反映在机械设计任务书中。
对于机械设计，设计者是依据工艺设计提出的要求和条件，对搅拌反应釜的容器、搅拌轴、传动装置和轴封装置等进行合理的选型、设计和计算。
来源：佛山市金昶泰机械
二、搅拌说明：
利用搅拌原理对多种物料进行分散混合，是化学、医药及食品等工业中常用的典型反应设备之一。
它是一种在一定压力和温度下，借助搅拌器将一定容积的两种（或多种）液体以及液体与固体或气体物料混匀，促进其反应的设备。
一台带搅拌的夹套反应釜。
它主要由搅拌容器、搅拌装置、传动装置、轴封装置、支座、人孔、工艺接管和一些附件组成。
此外夹套反应釜设计还要注意加热方式、冷却方式及密封装置。
三、工作原理：
在内层放入反应溶媒可做搅拌反应，夹层可通上不同的冷热源（冷冻液，热水或热油）做循环加热或冷却反应。
通过反应釜夹层，注入恒温的（高温或低温）热溶媒体或冷却媒体，对反应釜内的物料进行恒温加热或制冷。
同时可根据使用要求在常压或负压条件下进行搅拌反应。
物料在反应釜内进行反应，并能控制反应溶液的蒸发与回流，反应完毕，物料可从釜底的出料口放出，方便操作。
四、技术参数：
1、设计容积：50-30000L（可按要求设计）
2、反应温度：常温-300度
3、反应压力：-0.1-0.6mpa
4、设备材质：304不锈钢，321不锈钢，316L不锈钢及Q235-B碳钢
5、搅拌形式：桨叶式，锚浆式，框式，螺带式，涡轮式，分散盘式，组合式等
6、加热方式：电加热，蒸汽加热，水浴加热等
7、导热介质：导热油，蒸汽，热水，电加热
8、传热结构：夹套式、外半管式，内盘管式。
