水泥粉煤灰碎石桩质量要求
CFG桩检验规范
一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、xx标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。
3、水泥粉煤灰碎石桩复合地基按xx设计师必须进行地基变形验算。
二、设计1、水泥粉煤灰碎石桩桩径d宜取350.2、桩的平面布置，可只布置在基础范围内。
3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。
当在饱和粘性土中挤土成桩时，桩距s 不宜小于4倍桩径。
4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长xx）标准养护28d无侧限抗压强度平均值（KPa)RK-单桩xx标准值（KN),应按本规范条取值。
5、桩顶应设置垫层，褥垫层厚度宜取100,当桩径、桩距大时褥垫层厚度宜取高值。
6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于.7、水泥粉煤灰碎石桩复合地基xx标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1 -m)fs,k式中fsp,k——复合地基xx标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土xx标准值（KPa)。
8、单桩xx标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限xx标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土xx高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为xx较低的粘性土时应取高值。
(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。
CFG桩处理地基工艺施工质量验收标准
一、施工质量验收标准
注:1、参考标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）
二、施工质量检查和验收要求
2.1 施工前主要检验
场地、工程材料。
2.2 施工中主要检验
施工记录、混合料（或商品砼）配合比、坍落度、桩体试块抗压强度、成孔深度、提拔钻杆速度和压灌注砼过程、灌入砼量、桩数、桩位偏差、褥垫层铺设、夯填度。
2.3 施工后主要检验
2.3.1．成桩的中心位置、孔径、桩顶标高、垂直度、褥垫层厚度。
2.3.2．复合地基平板载荷试验、单桩静载荷试验和桩身完整性检测。
试验应在桩完成28天后进行。
2.4 竣工验收
由总监理工程师或工程负责人组织，参加单位：建设、监理、施工、质监站、设计、岩土工程勘察等。
CFG桩质量控制
CFG桩质量控制一、CFG简介：CFG（C……Cement 水泥F……Fly-ash粉煤灰G……Gravel碎石）桩是水泥粉煤灰碎石桩的简称，由碎石、石屑或砂、粉煤灰掺适量水泥及特种添加剂加水拌合，用成桩机械制成一种粘结强度较高的桩体，与桩间土和褥垫层一起构成CFG桩复合地基。
在桩，桩间土与基础之间必须设置一定厚度的褥垫层，它是高粘结强度桩复合地基的一部分，桩体强度等级为C5~C25。
若用砂取代桩体中的石屑及粉煤灰，即为素混凝土桩。
CFG与素混凝土桩的区别仅在于桩体材料的构成不同，在其受力和变形特性方面无什么区别。
CFG桩可适用于条形基础、独立基础，也可用于筏基和箱形基础。
就土性而言，CFG桩可用于填土、饱和及非饱和粘性土，既可用于挤密效果好的土，又可用于挤密效果差的土。
和别的桩基相比，由于桩体材料可以掺入工业废料粉煤灰、不配筋及充分发挥桩间土的承载能力，且造价仅为桩基的40％～60％，为高压旋喷桩的20%～30％，因此在全国得以广泛应用和推广，经济和社会效益也是非常巨大的。
二、施工工艺选择一）施工准备1、资料和条件（1）建筑物场地地质勘探报告（2） CFG桩布桩图以及设计说明（3）建筑物场地的水准控制点和建筑物位置控制坐标等资料（4）具备”三通一平”条件2、技术措施(1) 确定施工机具和配套设备。
(2) 材料供应计划，标明所用材料的规格、技术要求和数量。
(3) 试成孔应不少于2个，以复核地质资料以及设计、工艺是否适宜，核定选用的技术参数。
(4) 按施工平面图放好桩位。
(5) 确定施打顺序在饱和软土中成桩，桩机的振动力较小，但当采用连打作业时，由于饱和软土的特性，新打桩将挤压已打桩，形成椭圆或不规则形态，产生严重的缩颈和断桩。
此时，应采用隔桩跳打施工方案。
而在饱和的松散粉土中施工，由于松散粉土振密效果好，先打桩施工完后，土体密度会有显著增加。
而且，打的桩越多，土的密度越大。
在补打新桩时，一是加大了沉管难度，二是非常容易造成已打桩断桩，此时，隔桩跳打亦不宜采用。
CFG桩规范
一、一般规定1、水泥粉煤灰碎石桩(CFG桩)法适用于处理粘性土、粉土、沙土与桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。
3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。
二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm、2、桩的平面布置,可只布置在基础范围内。
3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定,宜取3-6倍桩井。
当在饱与粘性土中挤土成桩时,桩距s不宜小于4倍桩径。
4、桩体试块抗压强度平均值应满足下式要求:fcu≥3Rk/Ap式中fcu－桩体混合料试块(边长150mm立方体)标准养护28d无侧限抗压强度平均值(KPa)RK-单桩承载力标准值(KN),应按本规范9、2、8条取值。
5、桩顶应设置垫层,褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。
6、褥垫层材料宜用粗砂、中砂、级配砂石,碎石的最大粒径不宜大于30mm、7、水泥粉煤灰碎石桩复合地基承载力标准值,宜通过现场复合地基载荷实验确定,初步设计时也可按下式估算:fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值(KPa);m——桩土面积置换率;β——桩间土强度发挥系数,宜取0、9-1、0对变形要求高的建筑物可取低值;fs,k——桩间土承载力标准值(KPa)。
8、单桩承载力标准值Rk的取值,应符合下列规定:(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后,Rk可按下式计算:Rk=Ruk/γsp式中γsp——调整系数,宜取1、50-1、60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值,重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。
(2)当无单桩载荷试验资料时,可按下式计算;Rk=Up∑qsili+qpAp式中Up——桩的周长(m);qsi——桩侧第ｉ层土德济限侧阻力标准值(KPa)可参照岩土工程勘察报告;qp——桩的极限端阻力标准值(KPa),可参照岩土工程勘察报告;li——第ｉ层土的厚度(ｍ)。
水泥粉煤灰碎石桩(CFG桩)施工工艺标准
水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。
2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。
水泥进场时应有出厂合格证，并有现场复验报告。
2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。
2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。
2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。
2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。
2.1.6外加剂：根据施工需要通过试验确定。
2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。
2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。
2.2.3洛阳铲：选用直径多为110～130mm。
2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。
2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。
2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。
2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。
2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。
2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。
2.4.3对材料进行复试、试配。
2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。
3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。

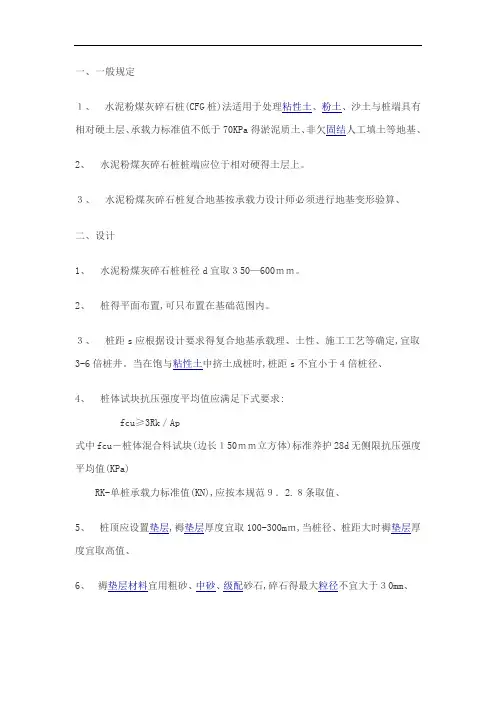

CFG桩检验规范
一、一般规定１、水泥粉煤灰碎石桩(CFG桩)法适用于处理粘性土、粉土、沙土与桩端具有相对硬土层、承载力标准值不低于70KPa得淤泥质土、非欠固结人工填土等地基、2、水泥粉煤灰碎石桩桩端应位于相对硬得土层上。
３、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算、二、设计1、水泥粉煤灰碎石桩桩径d宜取３50—600ｍｍ。
2、桩得平面布置,可只布置在基础范围内。
３、桩距s应根据设计要求得复合地基承载理、土性、施工工艺等确定,宜取3-6倍桩井。
当在饱与粘性土中挤土成桩时,桩距s不宜小于４倍桩径、4、桩体试块抗压强度平均值应满足下式要求:fcu≥3Rk／Ap式中fcu－桩体混合料试块(边长１50ｍｍ立方体)标准养护28d无侧限抗压强度平均值(KPa)RK-单桩承载力标准值(KN),应按本规范９．2.８条取值、5、桩顶应设置垫层,褥垫层厚度宜取100-300mｍ,当桩径、桩距大时褥垫层厚度宜取高值、6、褥垫层材料宜用粗砂、中砂、级配砂石,碎石得最大粒径不宜大于３0mm、7、水泥粉煤灰碎石桩复合地基承载力标准值,宜通过现场复合地基载荷实验确定,初步设计时也可按下式估算: ﻫfsｐ,k＝ｍＲk/Ap+β(１－ｍ)fs,k ﻫ式中fsp,k—-复合地基承载力标准值(KＰa); ﻫm——桩土面积置换率;β-—桩间土强度发挥系数,宜取０、9-1。
０对变形要求高得建筑物可取低值;fｓ,k——桩间土承载力标准值(KPa)。
8、单桩承载力标准值Ｒｋ得取值,应符合下列规定: ﻫ(1)当用单桩静载荷实验确定单桩极限承载力标准值Ｒｕｋ后,Ｒk可按下式计算:Rk=Ruk/γｓp式中γsp—-调整系数,宜取1。
50－1。
60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值,重要工程、基础下桩数较少或桩间土为承载力较低得粘性土时应取高值、ﻫ(２)当无单桩载荷试验资料时,可按下式计算; ﻫRk＝Uｐ∑qsｉlｉ+qpAp式中Ｕp—-桩得周长(m); ﻫ qsi-—桩侧第ｉ层土德济限侧阻力标准值(KPa)可参照岩土工程勘察报告;qｐ—-桩得极限端阻力标准值(KPa),可参照岩土工程勘察报告; ﻫli——第i层土得厚度(m)。
水泥粉煤灰碎石桩(CFG桩)施工质量控制要点
水泥粉煤灰碎石桩（CFG桩）施工质量控制要点为确保水泥粉煤灰碎石桩（CFG桩）施工质量，现对其施工控制要点要求如下：一.施工前准备阶段1.复核基坑底标高依据基准标高控制点和设计图纸，复核基坑开挖完后的底部标高，要求不小于（桩顶设计标高+0.5m）。
2.桩位放线依据轴线控制线和设计图纸，在基坑底进行桩位放线（撒白灰），放线时要求整排桩放通线，以减少桩位偏差。
3.桩位标识依据设计图纸和基坑底放线结果，在基坑底用特殊标识物（如钢筋头、筷子等）对桩位进行标识，并插入基底以内0.2～0.3m，且桩位周围用白灰做上醒目标志，方便施工时寻找桩位；标识时要求认真对照设计图纸，防止漏标桩位。
4.复核桩机工作面依据桩位放线结果，实测基坑周边与外侧桩位的距离，保证其最小距离不小于桩机的最小工作距离（基坑开挖前与桩基施工单位沟通），如不满足桩机工作面要求，及时进行人工修整。
5.明确CFG桩主要材料水泥、粉煤灰、砂及碎石等原材料应给商砼搅拌站书面交底，确保原材料符合设计要求。
6.桩身混合料配合比试验应按设计要求由试验室进行配合比试验，长螺旋钻孔、管内泵压混合料成桩施工的坍落度宜为160～200mm，振动沉管灌注成桩施工的坍落度宜为30～50mm。
7.明确打桩顺序依据设计图纸并结合现场实际情况，确定打桩施工顺序：根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短；根据桩的密集程度可采用，自中间向两个方向对称进行、自中间向四周进行、由一侧向单一方向进行。
8.桩位编号按照确定的施工顺序对桩位进行编号，并送相关部门备案。
二.施工阶段1.混合料资料现场检查桩身混合料资料必须随运输车同行，且每车混合料资料必检，要检查其是否符合配合比、是否为本项目的用料等。
2.现场坍落度测试经确认无误的混合料，每车需在现场检查其坍落度，不合格的混合料禁止使用，并做好记录。
3.桩身垂直度场地应平整，有足够承载力，保证桩机稳定垂直；打桩时，由桩机水准设备结合经纬仪从二个面控制打桩的垂直度。
地基施工水泥粉煤灰碎石桩
地基施工水泥粉煤灰碎石桩施工水泥粉煤灰碎石桩（CFG）是由水泥、煤粉灰、碎石、石屑或砂加水拌和形成的高黏结强度桩，由桩、桩间土和褥垫层一起构成的复合地基。
水泥粉煤灰碎石桩是在碎石桩的基础上发展起来的，这种桩是一种低强度混凝土桩，由它组成的复合地基能够较大幅度提高承载力。
水泥粉煤灰碎石桩适用于多层和高层建筑，处理黏性土、粉土、砂土、松散填土等地基的施工。
对淤泥质土应按地区经验或通过现场试验确定其适用性。
一、材料要求（1）水泥：宜选用普通硅酸盐水泥，新鲜无结块。
（2）石子：卵石或碎石，粒径为5～20 mm，杂质含量小于5%。
（3）砂：中砂或粗砂，粒径以0.3～3 mm 为宜，含泥量不大于5%，且泥块含量不大于2%。
（4）粉煤灰：粉煤灰应过筛，粒径控制在0.001～2 mm 范围内。
（5）外加剂：根据施工需要通过试验确定，一般为泵送剂、早强剂、减水剂等。
二、主要机具水泥粉煤灰碎石桩施工所用的主要机具一般有长螺旋钻机、搅拌机、混凝土输送泵、连接混凝土输送泵与钻机的钢管、高强柔性管、溜槽或导管、磅秤、振捣器、机动小翻斗车或手推车等。
三、作业条件（1）施工前应将水泥、砂、石子、粉煤灰、外加剂送试验室复试，同时进行配合比试验。
（2）施工现场应做到材料、机具摆放整齐，使混合料输送距离最短，且输送管铺设时拐弯最少。
（3）水泥粉煤灰碎石桩可只在基础范围内布置。
桩径宜取350～600 mm。
桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定，宜取3～5 倍桩径。
四、施工工艺水泥粉煤灰碎石桩施工工艺流程（以长螺旋钻孔为例）一般为：钻机就位→钻机钻孔→混合料配置、运输及泵送→压灌混合料成桩→成桩保护→凿桩头→成桩检测。
1.钻机就位施工机械进场前必须对施工区域进行场地清理、找平，并进行必要的压实，以确保到场机械能够平稳就位，不发生倾斜移位。
2.钻机钻孔（1）钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。
CFG桩(要求规范)
一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。
3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。
二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm.2、桩的平面布置，可只布置在基础围。
3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。
当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。
4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa)RK-单桩承载力标准值（KN),应按本规9.2.8条取值。
5、桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。
6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值（KPa)。
8、单桩承载力标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。
(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。
水泥粉煤灰碎石桩复合地基工程质量标准及检验方法
水泥粉煤灰碎石桩复合地基工程质量标准及检验方法
1 检查数量：
主控项目
1）承载力检验：应按现行有关标准或按经专项论证的检验方案抽样检测。
2）水泥：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一批，散装不超过500t 为一批，每批抽样至少 1 次。
3）砂、碎石、粉煤灰等原材料：应按进场的批次和产品的抽样检验方案确定。
4）桩径：按桩数至少抽查20%。
一般项目
5）桩身完整性：应按国家现行标准JGJ 106 的规定检查。
6）其他一般项目：按桩数至少抽查20%。
2 质量标准和检验方法
水泥粉煤灰碎石桩复合地基工程质量标准和检验方法
注：D 为桩径，桩径允许偏差负值是指个别断面；夯填度是指夯实后的褥垫层厚度与虚体厚度的比值。
