水泵综合性能测试
一、适用对象：
潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、汽车喷油泵、汽车洗涤器、汽车用冷却水泵、机动喷雾机、鱼缸泵、高压清洗机、洗衣机（洗碗机）用水泵。
二、测试项目：
流量、转速、电流、功率、压力(扬程)、效率、温升。
系统配置：
测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、、直流电参数、带电绕组温升测试仪及LWGY涡轮流量传感器、压力变送器、压力表等组成。
三、技术指标：
该系统指标符合GB/T3216-89《离心泵、混流泵、轴流泵和旋涡泵试验方法》和GB/T12785-91《潜水电泵试验方法》。
测试系统精度：流量±0.5%、压力±0.2%、转速±0.2%、电压.±0.5级、电流.±0.5级、功率.±0.5级、温度±1℃
四、开式试验装置：
1、主要对潜水电泵进行出厂试验和型式试验。
2、水泵测试系统采用开式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分布，等静压分布和无装置引起的旋涡。
3、开式水池位于地面上或地面下，水池深度与容积应满足最大流量水泵试验时不发生旋涡。
4、管路测量回路由测量管路、取压装置、流量传感器、调节阀、快速接头等组成。
5、泵扬程测量共用一套测量回路，指针式压力表同时显示，泵出口与测量管路的连接采用快速接头。
五、闭式试验装置：
1、主要对各种离心泵、混流泵、轴流泵、旋涡泵的出厂试验、型式试验、汽蚀试验。
2、采用闭式结构的标准试验装置，试验回路保证通过测量截面的液流具有轴对称的速度分布，等静压分布和无装置引起的旋涡。
3、闭式试验装置位于地面上，由汽蚀筒、稳流筒、油气分离、匀压室、管路系统、真空表、真空泵、阀门（或电动阀门）等组成。
六、配电装置及强电柜：
1、动力配电的容量应根据产品试验最大功率来选择。
2、试验电源可选择自耦式调压器、变频电源、软启动器或自耦启动器。
3、大功率水泵试验根据水泵最大电流大小，选配强电柜，电压档3300V/1200V/660V/380V/和电流档位
500A/300A/200A/100A/50A/5A依次可选择，内置0.2级电流互感器（或电压互感器）。
七、软件介绍：
1、型式试验（性能试验）是为了确定泵的扬程，轴功率、效率和流量之间的关系。
并绘制工作特性曲线。
电泵在额定电压和额定流量下运转1-2h，使电泵达到稳定状态。
试验应从功率最小点开始。
对离心泵一般从零流量开始，逐步增大至大流量点流量的115%以上。
对混流泵、轴流泵或旋涡泵，应从阀门全开状态开始，逐步减小到小流量点流量的85%以下。
其间应取至少13个不同的流量点，测点应均匀地分布在整个性能曲线上。
对离心泵和旋涡泵应在13点以上；对混流泵和轴流泵应在15点以上。
2、电动机的负载试验（即效率值）按额定电压负载法间接测定。
通过测定和计算，系统软件可自动绘制电机工作特性ηm=f(p2)、I1=f(p2)、Sref=f(p2)、P1=f(p2)。
3、汽蚀试验确定泵的临界气蚀余量与流量之间的关系。
水泵测试方案
水泵测试方案
一、前言
水泵是水力传动机械，广泛应用于农业灌溉、城市供水、工业冷却循环等领域。
为了保证水泵的运行效率和正常工作，需要对水泵进行定期的测试和检测。
本文提供了一份简单易懂的水泵测试方案，帮助使用者轻松测试水泵的性能。
二、水泵测试方案
1.仪器设备准备
（1）功率测试仪：测量水泵的电机功率、转速和效率；
（2）温度计：测量水泵进出口水温；
（3）压力计：测量水泵进出口压力；
（4）流量计：测量水泵的流量；
（5）其他必要设备：如水泵控制器等。
2.测试步骤
（1）检查水泵的外部和内部清洁状况，如果有腐蚀、积水、杂物等情况应及时清除；
（2）确认水泵进水管口和出水口的开启情况，并确保水泵进
水管口的水位高于进口处；
（3）启动水泵，并记录水泵的进口压力、出口压力、进口温度、出口温度和流量等参数；
（4）在理想条件下，即进水口水位与入口处成一定高度差且
水泵外部及管道没有阻力的情况下，记录水泵运转时的输入功率、转速、效率等参数；
（5）根据记录的数据计算水泵的效率、扬程、流量等参数；
（6）对水泵进行不同负载测试，如关闭水泵出口阀门等。
记
录测试数据，以便进行比较分析。
三、总结
通过本文提供的水泵测试方案，使用者可以进行简单而有效的
水泵测试，从而确保水泵的正常运行。
在测试过程中，需要严格
按照操作规程，保持测试环境的清洁和安全，确保测试数据的准
确性。
如有问题可以及时联系专业人士进行咨询。
汽车电子水泵综合性能测试系统研究
汽车电子水泵综合性能测试系统研究摘要：随着汽车行业的不断发展，电子水泵以其高效率、低能耗的特点，逐步替代了传统的机械泵。
水泵是一种涉及到水、热等多个领域的多学科交叉的泵，其性能及参数的预测不能通过理论推导得到，所以泵的检测系统就变得非常重要。
电子水泵采用了电气、计算机及自动化技术，其检测要求较传统的机械水泵更为复杂。
当前，国内外车电子泵检测系统均是从传统的机械泵检测系统改造而来，且PLC体系结构存在体积大、成本高、控制策略单一、检测方式单一等问题。
本文介绍了一种以嵌入式为核心的微型汽车电泵检测系统，该系统用于对车电子泵的检测。
嵌入式系统制作成本低，响应快，精度高，兼容性广，可执行复杂的水泵控制算法，可以更好地完成汽车电子水泵的耐久、性能以及老化测试。
关键词：汽车；电子水泵；性能测试在汽车的制冷系统中，电子泵是一种非常关键的部件，它可以通过改变发动机的工作状态来调节发动机的工作状态。
在水泵的研制、生产过程中，对其进行性能检测是必不可少的。
当前，我国汽车电泵检测技术的研究与设备的开发还没有跟上时代的发展步伐，对电泵检测技术的研究还停留在对传统电泵的研究阶段。
本文介绍了重庆科技公司研制的微型抽油机试验系统，利用该系统对抽油机的流量、扬程和转子效率等进行了试验，并对试验结果进行了分析。
目前，国内外关于电子水泵测试系统的报道很少，而企业使用的电子水泵测试台的质量也是良莠不齐，还存在着自动化程度不高、功能单一等问题，因此，开发一套自动化、多功能的电子水泵测试系统就显得尤为重要。
1检测系统设计1.1系统测试管路设计水泵试验有两种，一种是开放的，一种是封闭的，这两种都可以用来检测电子水泵的扬程，功率和效率。
为了进行空化实验，在开放式实验平台上，要求在电泵进口安装一个阀门，并采用节流的方法提高电泵进口的真空度。
该控制方法容易出现气穴现象，从而影响水泵气穴试验的准确度，加快气穴的寿命。
为此，本文提出了一种封闭式实验装置，利用抽空的方法来降低实验装置的进口压力，从而解决了开放式实验装置所引起的局部气穴现象。
水泵性能与电机性能测试教材
名詞釋解
泵水功率 Pu 泵传递给液体的功率。 Pu=pQgH 泵轴功率 Pa 泵轴所接受的功率。为原动机输入功率减去原 动机运行时的各种损耗。 原动机输入功率 Pgr 泵的原动机所接受的功率。 泵的效率 η η=Pu/Pa 机组效率 ηgr ηgr=Pu/Pgr
名詞解釋
• 型式检验和出厂检验
形式检验的内容包括：运转试验、性能 试验、汽蚀试验以及必要时进行的噪声和 振动试验。 出厂试验是对泵工作范围内，包括小流 量点、规定流量点、大流量点等三个以上 流量点进行试验，检查其扬程和轴功率。 在每个流量点下均应测定流量、扬程、轴 功率和转速。在开始试验前，应进行试运 转试验。
4.此后每隔15min停机,立即用电桥测量电机的热态直流电阻, 如此循环,直至电机的热态直流电阻不再上升.
5.停机后,立即测量电机的热态直流电阻,并同时记录相应的 停机时间,每隔10S记录一次,记录6-8点. 6.将记录的电机的热态直流电阻和相应的停机时间输入电脑 中（温升数据）（见图3.1)
7. 点击分析,系统自动分析表格、曲线以及电 机温升计算数值，以此判定电机温升是否在电 机规定绝缘等级以下（见图3.2，3.3)
烈度级振动烈度的范围mm/s
5.泵的分类 • 为了评价泵的振动级别，按泵的中心高和转速 把泵分四类。 • 卧式泵的中心高规定为由泵的轴线到泵的底座 上平面间的距离h,mm。 • 立式泵本来没有中心高，为了评价它的振动级 别，取一个相当尺寸当做立式泵的中心高；即 把立式泵的出口法兰密封面到泵轴线间的投影 距离。
2 运行工况 在测量离心泵、混流泵、轴流泵等 叶片泵的噪声时，应在规定转速、规 定流量下进行。 3 测点位置
距离一般为d=1m，，当泵的中心 高小于1m时，测点高规定1m；当泵 的中心高大于1m时，测点高与中心高 相同。
消防水泵的性能测试方案
消防水泵的性能测试方案
、消防水泵的检查测试周期 1、每月应手动启动消防水泵运转一次，并应检查供电电源的情况。
2、每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且应自动记录自动巡检情况，每月应检测记录。
3、每日应对柴油机消防水泵启动电池的电量进行检测，每周应检查储油箱的储油量，每月应手动启动柴油机消防水泵运行一次。
4、每年应对消防水泵的出流量和压力进行一次试验。
5、消防水泵控制柜的机械应急启动装置的机械力应作用在消防水泵供电线路的接触器上，机械力应能有效使接触器闭合且安全供电。
二、消防水泵测试方案要求 1、准工作状态时，除电动阀（16 , 16a）、调节阀（13）、阀门（FM3 ， FM4）处于常闭状态外，消防水泵给水系统吸
水管、出水管及供水系统上的其他所有控制阀应锁定在常开位置，并应有明显标记。
②在准工作状态下，通过消防水泵控制柜发出指令切断主泵电源及打开电动阀（16或16a）来模拟消防系统出水，消防系统进入消防状态，消防水泵（7a# ）自动启动，且工频满负荷运行lOmin ,测试工况结束后所有阀门恢复到准工作状4、消防水泵性能测试工况。
电厂水泵性能测试报告
电厂水泵性能测试报告根据您的要求，我们直接开始撰写电厂水泵性能测试报告的内容：一、测试目的：本次测试旨在评估电厂水泵的性能指标，包括流量、扬程、效率等。
二、测试对象：测试对象为电厂水泵，共计两台。
三、测试方法：1. 流量测试：通过计量水流量计，记录水泵在不同负荷下的流量。
2. 扬程测试：运用压力传感器和压力表，测量水泵在不同工况下的扬程。
3. 效率测试：根据水泵输入功率与输出功率的比值，计算得到水泵的效率。
四、测试过程及结果：1. 流量测试：1.1 在水泵负荷为50%时，记录流量为20m³/h。
1.2 在水泵负荷为75%时，记录流量为30m³/h。
1.3 在水泵负荷为100%时，记录流量为40m³/h。
2. 扬程测试：2.1 在水泵负荷为50%时，记录扬程为30m。
2.2 在水泵负荷为75%时，记录扬程为40m。
2.3 在水泵负荷为100%时，记录扬程为50m。
3. 效率测试：3.1 在水泵负荷为50%时，记录输入功率为10kW，输出功率为8kW，计算得到效率为80%。
3.2 在水泵负荷为75%时，记录输入功率为15kW，输出功率为13kW，计算得到效率为86.67%。
3.3 在水泵负荷为100%时，记录输入功率为20kW，输出功率为16kW，计算得到效率为80%。
五、结论：根据以上测试结果，可以得出以下结论：1. 水泵的流量随着负荷的增加而增加，在不同负荷下具有较好的流量调节能力。
2. 水泵的扬程随着负荷的增加而增加，具有较好的扬程调节能力。
3. 水泵在不同负荷下的效率保持在80%以上，具有较高的效率。
六、建议：基于以上测试结果，我们建议在实际应用中，可以根据需要选用适合的水泵负荷，以达到最佳的流量、扬程和效率要求。
此外，定期对水泵进行维护和保养，确保其长期稳定的工作性能。

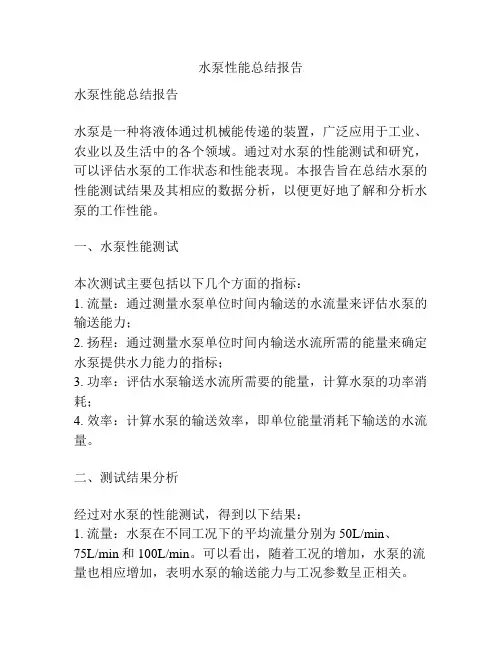

水泵性能总结报告
水泵性能总结报告水泵性能总结报告水泵是一种将液体通过机械能传递的装置，广泛应用于工业、农业以及生活中的各个领域。
通过对水泵的性能测试和研究，可以评估水泵的工作状态和性能表现。
本报告旨在总结水泵的性能测试结果及其相应的数据分析，以便更好地了解和分析水泵的工作性能。
一、水泵性能测试本次测试主要包括以下几个方面的指标：1. 流量：通过测量水泵单位时间内输送的水流量来评估水泵的输送能力；2. 扬程：通过测量水泵单位时间内输送水流所需的能量来确定水泵提供水力能力的指标；3. 功率：评估水泵输送水流所需要的能量，计算水泵的功率消耗；4. 效率：计算水泵的输送效率，即单位能量消耗下输送的水流量。
二、测试结果分析经过对水泵的性能测试，得到以下结果：1. 流量：水泵在不同工况下的平均流量分别为50L/min、75L/min和100L/min。
可以看出，随着工况的增加，水泵的流量也相应增加，表明水泵的输送能力与工况参数呈正相关。
2. 扬程：在相同流量条件下，水泵损失能量的大小决定了水泵的扬程。
测试结果表明，水泵在不同流量下的平均扬程分别为20m、15m和10m。
可以看出，水泵的扬程随着流量的增加而降低，这可能是由于水泵内部阻力的增加导致的。
3. 功率：根据流量和扬程的测试结果，计算水泵的功率消耗。
结果表明，水泵在不同工况下的平均功率分别为3KW、4KW和5KW。
可以看出，随着流量和扬程的增加，水泵的功率消耗也相应增加。
4. 效率：通过计算水泵的流量和功率，得到水泵在不同工况下的平均效率分别为60%、70%和80%。
可以看出，随着流量和扬程的增加，水泵的效率也相应提高。
三、结论及建议通过对水泵性能测试结果的分析，可以得出以下结论：1. 水泵的流量、扬程、功率和效率都与工况参数有关，增加工况参数可提高水泵的输送能力和效率。
2. 水泵的功率消耗与流量和扬程呈正相关，因此在选择水泵时应根据实际需求合理选取，避免功率过大或过小。
水泵测试相关参数及方法
水泵测试的相关内容.第一，测试的主要参数有：流量、扬程、功率、转速、效率、汽蚀余量等。
1.目前流量测量用的是电磁流量计，口径从DN25mm—DN1400mm,流量测试范围0—38000m3/h。
流量的计算公式Q=VD=流速×管路的截面积。
2.扬程的测量用的是精密压力表或压力变送器测出其进出口压力，再根据压力换算成扬程，扬程的计算公式H= (P2-P1)/ρg+ (Z2-Z1) +（V22-V12 ）/2g，其简单计算公式为H=（出口压力-进口压力）×102＋表位差+速度头，扬程的单位为米，压力的单位为MPa, 1MPa=106 Pa=105 bor(巴)=102米，通常说的1公斤压力=10米≈0.1MPa,一个标准大气压=760毫米汞柱=101300Pa=10.33米。
通常把大气压作为零点，用仪表测出来的压力就是大于一个大气压的压力，而低于一个大气压的压力称为负压或真空。
一般我们测试时进口压力为负压，这都属于相对压力！我们公司即将试制的次高压多级泵扬程可达700米以上，以后还将生产特高压的多级泵，扬程最高可达1000米以上。
3.功率测量用的是电参数测量仪和扭矩仪，电参数测量仪可测电压、电流、功率因数、频率，主要用来测电机的输入功率。
扭矩仪可测扭矩和转速，主要用于测电机的输出功率即轴功率。
4.转速的测量主要有SFT-A型智能转速测量仪和光电式测速仪，其中SFT-A型智能转速测量仪为感应式测速，主要用来测低压电机及潜水泵转速，光电测速仪主要用来测高压电机及柴油机转速。
5.效率测量是根据泵的输出功率和输入功率来计算的，泵的输出功率是根据测得的流量、扬程再计算出来的，泵的输出功率Pu=QHρg×10-3 （KW）=流量×扬程×介质密度×重力加速度。
泵的输出功率除以泵的输入功率（轴功率）即为泵效率，泵的输出功率除以电机的输入功率即为机组效率。
6.汽蚀，首先解释一下什么叫汽蚀，自然界的物质有三种形态：固态、液体、气态，当条件改变时三种状态可相互转化，在高原上的水沸腾低于100℃，这是因为高原上的气压低于一个大气压，这个现象说明气压越低水汽化时的温度也越低。
水泵性能测试
中原工学院 建筑环境与设备实验教学中心
实验： 实验：离心水泵性能测试
一、实验目的与任务
1、了解离心水泵的基本结构； 了解离心水泵的基本结构； 2、掌握离心泵特性曲线的测定方法并实测出离心泵在某一转速 下性能曲线； 下性能曲线； 熟悉离心泵操作运行方法。 3、熟悉离心泵操作运行方法。
二、实验属性
综合性实验， 培养学生实际动手 综合性实验 ， 能力， 能力 ， 掌握离心泵特性曲线的测定方 实测出离心泵在某一转速下特征 法 ， 实测出离 心泵在某一转速下特征 曲线并在实验的基础上分析水系统管 网工况点确定的基本原理。 网工况点确定的基本原理。
三、实验仪器设备及器材
图1－2离心泵性能实验台示意图
1、离心泵 2、电机 3、天平杆 4、台秤 5、真空表 6、压力表 7、水泵进口阀门 8、水泵出口阀门 9、循环水箱 10、 11、 12、 10、计量水箱 11、放空阀门 12、出水口
四、实验原理
1、流量测量
采用流量测试仪测量流量 （1）打开表盖； 打开表盖； 接通电流，表盘出现——红杠； 红杠； （2）接通电流，表盘出现 红杠 设置需要测量的水量（ 初始设置为5 （3）设置需要测量的水量（升）初始设置为5升，可根据需要加 或减，一般将水量设置为30 30升 实验过程如断电应重新设置； 或减 ， 一般将水量设置为 30 升 。 实验过程如断电应重新设置 ； 计量箱水量升至初始水位时，流量计开始计时（ （4 ）计量箱水量升至初始水位时，流量计开始计时（秒），至 最终水位时，计时终止，并立即显示流量（ /s） 最终水位时，计时终止，并立即显示流量（cm3/s）； （5）放空水箱，至初始水位时，按设置键，显示——红杠后， 放空水箱， 至初始水位时， 按设置键， 显示 红杠后， 红杠后 继续实验。 继续实验。
水泵的基本性能参数测定
水泵的基本性能参数测定水泵的基本性能参数有流量Q、扬程H、轴功率N、转速n、效率η等参数，同时可以根据不同工况下采集的参数绘制出工作性能曲线，更好的方便对水泵性能测试进行分析。
下面本文根据水泵试验中主要采用方法对流量、扬程、轴功率、转速、效率等各参数的测定进行简单介绍。
水泵入口处连接有机械真空表、电子真空表和U形管水银真空计，在水泵出口处连接有机械压力表、电子压力表和U形管水银压力计，分别用于测定水泵进口的真空值和出口的压力值；功率表用于测定电机的输入功率Np，并且根据电机的基本性能曲线或扭矩转速测试仪可以得到电机的输出功率；水泵的流量用三角堰测量；水泵的转速可用光电或霍尔开关等类型的转速表测定。
一水泵扬程H的测定根据水泵扬程的定义，建立水泵进出口断面的能量方程式，可以得到水泵扬程计算公式为：式中：H——水泵的扬程（m）；Hd、HV——水泵出口、进口断面的压强高度和真空高度（m）；△Z——水泵出口、进口两断面中心点的位置高差（m）；——水泵出口、进口两断面流速水头差（m）。
根据U形水银真空计和水银压力计工作原理和测量数据，得出水泵吸扬程HV、水泵压扬程Hd和总扬程H计算公式如下：水泵吸水扬程：水泵压水扬程：式中：HV=13.6（▽1－▽2）Hd=13.6（▽3－▽4）+（▽4－▽b）▽1——U形水银真空计的上部液面标高（m）；▽2——U形水银真空计的下部液面标高（m）；▽3——U形水银压力计的上部液面标高（m）；▽4——U形水银真空计的下部液面标高（m）；▽b——水泵基准面的标高（m）。
通常抽水装置中的位置高差△Z和流速水头之和与水泵扬程相比甚小，可忽略不计，则水泵总扬程可近似表示为：H＝Hd+Hv=13.6（▽1＋▽3－▽2－▽4）+（▽4－▽b）即水泵的扬程近似的等于其出口压力计和进口真空计的读数之和所转换的米水柱。
二水泵流量Q的测定水泵的流量一般可采用三角薄壁堰或涡轮流量计测定。
本试验系统采用三角堰测量水泵流量，下面介绍三角堰测量流量计算介绍。
水泵测试标准
精心整理4.15容积式泵（柱塞泵、活塞泵、活塞隔膜泵）性能试验4. 15. 1试验条件a)采用开放式或封闭式试验系统，如图10、图11。
b)室内试验指在额定转速和吸入条件下测出流量Q、功率N、总效率?随压力p的变化关系。
并绘制出Q–p、N–p、?–p、?0–p等工作性能曲4. 15. 2试验方法a)根据仪器设备条件分别按图10或图11连接各仪表、装置。
b)试前先记录所试验的泵、管路、工作液体及环境条件等原始资料，记入表15各栏中（干湿泡温度计误差?0.5℃，气压计误差?26.7Pa）。
c)泵试验时，在最大压力区间调节出水压力，测量点不得少于7点。
也可以将测量点分得更细，但测点应均布在性能曲线上。
d)试验时，对于每一排出压力下的流量、转速、功率、吸入压力、排出压力等参数，应同时测量和记录；如用计算机采样时各参数的采样应同步进行。
e)确到t与水量。
f)值。
压力表的指针摆动剧烈时，连接管间可装阻尼阀，压力波动值小于5%时，读其摆动范围2/3处的指示作为测量值p W，记入表15。
g)吸入口的真空度用真空表或液柱（其刻度不大于1 mm）测定。
连接管内允许充气，但不得存水，测得p B，记入表15。
h)测压孔应靠近泵的进口和出口处，测压孔直径为3~5 mm，孔与管的内壁面垂直，孔周围应平坦，边缘无毛刺。
i)转速测量用测速仪，测功机转速n1和泵的转速n i，记入表15的1、2栏内。
j)功率用天平式测功机或转矩转速传感器及转矩转速显示仪测定：；当大于1000 mmk)。
（p S临S允H。
改变真空度可用降低水位法、调节进口阀门和密闭水箱抽真空等三种方法，如图12~图14。
改变其进水状况，从而改变吸上真空度。
在用调节进口阀门时必须在阀门与泵之间设置稳流装置。
图12降低水位法图13调节进口阀门法 图14密闭水箱抽真空法4. 15. 3参数计算 a) 压力p =p M +p S (13)p M p B b)14）d S K n c)%100q 0⨯=QQ η (15)式中：?0——泵的容积效率，%；Q q ——换算为额定转速下泵的实际流量，L/min ； Q ——实测流量，L/min 。
