PCB丝印网板制作工艺介绍
pcb丝印生产工艺
pcb丝印生产工艺PCB丝印是指在印刷电路板（PCB）上采用丝网印刷技术进行图案印刷的工艺。
丝印主要用于标注元件名称、电路符号、电路特性等，以便于后续的组装和维护工作。
下面将介绍一下PCB丝印的生产工艺。
首先，制作PCB丝印需要准备丝网模板。
丝网模板是由特殊的丝网材料制作而成，常用的材料有不锈钢、镍铜合金等。
丝网模板上需要根据设计要求制作丝网图案，通常使用光刻技术制作，包括腐蚀、曝光、洗涤等步骤。
制作好的丝网模板要经过检查，确保图案的清晰度和精度。
接下来，需要将丝网模板安装在丝网印刷机上。
丝网印刷机是专门用于PCB丝印的设备，可以自动将丝网模板与PCB对准并进行印刷。
在安装和调试过程中，需要注意保持丝网模板与PCB之间的距离和平整度。
然后，选择适当的丝印油墨。
丝印油墨是一种特殊的油墨，需要具备良好的粘附性、耐久性和导电性。
丝印油墨通常由主油、助剂和颜料等组成，需要根据不同的应用要求进行选择和调配。
接下来，进行印刷操作。
在丝网印刷机的控制下，将适量的丝印油墨倒入丝网模板上，然后通过模板的压力和印刷刮刀的作用，使油墨均匀地传输到PCB上。
在印刷过程中，需要注意控制丝印油墨的流动性和粘度，以确保印刷的质量和效果。
印刷完成后，需要进行固化处理。
固化是将丝印油墨中的溶剂蒸发掉，并使油墨与PCB表面形成坚固的粘合层的过程。
固化通常通过加热或紫外线照射来实现，具体的参数需要根据油墨和PCB材料的特性进行调整。
最后，进行后续的检查和包装工作。
印刷完成后，需要对印刷质量进行检查，如检查图案的清晰度、边缘的毛刺和残留油墨等。
通过严格的检查，可以确保印刷质量符合要求。
最后，将印刷好的PCB进行包装和标识，以便于后续的使用和存储。
综上所述，PCB丝印生产工艺包括丝网模板制作、丝网印刷机安装与调试、丝印油墨选择与调配、印刷操作、固化处理和检查包装等多个步骤。
通过严格控制每个环节的质量，可以获得高质量和持久耐用的PCB丝印产品。
丝印网版制作详细步骤解析
丝印网版制作详细步骤解析印刷过程中网版质量的好坏直接关系到印制品质量的好坏，因此，网版制作工艺值得业内人士深入研究与探讨。
一、网版制作过程详解一般来讲，网版制作因所用感光材料的不同，其生产工艺也有所区别，但无论采取哪种工艺，网版生产过程中都少不了以下几个步骤：丝网及网框选择、拉网、洗网、涂感光材料、曝光、显影、烘干。
下面我们来详细了解一下各流程的操作方法及注意事项。
1、丝网的选择目前市面上的丝网种类很多，如蚕丝丝网、尼龙丝网、涤纶丝网、金属丝网等，一般从成本与适用性方面考虑，尼龙丝网为市面上使用最普遍的丝网种类。
尼龙丝网特点介绍尼龙丝网具有表面光滑，透墨性、柔软性好，弹性大，适应性强，拉伸强度、弹性及耐摩擦性好、结节牢度大，使用寿命长、耐酸、耐化学药品及有机溶剂性能优等众多特性，因此得到精细印刷的青睐，在细线绘画图案及网点印刷中得到广泛使用。
使用注意事项：尼龙丝网除以上优点外，也具有一些缺点，如伸长率大、耐热性低等，因此在使有尼龙丝网时应注意以下几点：·因尼龙丝网的伸长率大，因此在印刷时要求使用强度大的网框和绷网机；·针对尼龙丝网耐热性低的缺点，因此在印刷时不要采用热溶法固定丝网；·紫外线对尼龙丝网也会造成一些影响，因此在保管尼龙丝网或其相应网版时应注意避开光线。
2、网框的选择按材质，网框一般有木框、铝框、铁框、塑料框、不锈钢框、铜框六种，常用的有木框、铝框、铁框等。
·木框：价格比较便宜，制作方便，可手工绷网又可机械绷网，但其不足之处在于强充低，易变形，只适于低精度产品的印刷，而不适于快速高精度网印，此外木框拉出来的网易松弛，回收性差。
·铁框：相比木框具有尺寸稳定，坚固耐用的特点，但其体重、易生锈，使用起来较不方便，且只可用机械绷网。
·铝框：虽也只适用于机械绷网，但其具有变形小、体积轻、不易生锈、移动方便的特点，因此铝框是目前印刷制版中采用最多的一种网框。
丝网印刷工艺
平网磁辊丝网印刷机原理 1－油墨 2－磁辊
T恤衫丝印机
静电丝印机
静电丝网印刷装置 l－不锈钢丝网 2－膜版 3－承印物 4－对抗电极板
第四节 丝网印刷的油墨
丝印油墨概述 对丝印油墨的要求 纸用丝印油墨 塑料用丝印油墨 玻璃陶瓷用丝印油墨 金属用丝印油墨 织物用丝印油墨或色浆 电子工业用丝印油墨
7. 丝印完成后，网版上的油墨应便于清洗干净，以保证 网版的再利用。
丝印油墨的性能：
（1）粘度：4000－12000厘泊。 粘度过大，油墨对承印物润湿差，印刷困难，印迹缺墨； 粘度过小，印迹扩大，图文模糊，废品。 （2）触变性：油墨静止一段时间后变稠，粘度变大，搅
动后变稀，粘度变小的现象。（可逆） 要求：触变性越小越好。 （3）屈服值：对液体施加一定外力，从弹性变形到流动
B. 丝印升华移印
在涂有硅胶的移印纸上进行常规丝印，成为升华 移印花纸，与织物覆合进行定时、定温热压，使花纸 上的图文升华与织物纤维结合完成升华移印。 用于精细纹样。
C. 丝印熔胶移印
与丝印升华移印相似，所用印墨可以结成皮膜， 各色印完后再印一层结合层皮膜（白色），最后印一 层热溶胶，成为熔胶移印花纸。后与B同。 用于织物、 服饰、标志、飞机、车辆等。
为了刮墨板再次印刷时有足够的油墨； 将油墨刮回到初始位置； 防止网孔内的油墨干燥。 材料：木料（手用）、铝、不锈钢（机用）。
三、 印台
印台是承受印压、定位印版和承印物的底台，要求平 整、光洁、具有一定的刚性。
印台有各种规格，也有为特殊印品临时制作的。 有手工印台，也有丝印机上的专用印台。
根据丝印的压印形式，丝印版、承印物和印台都有所 变化：
A. 双圆孔定位型 B. 一圆一长孔型 C. 三长孔型 D. 三点式定位
丝印网板制作流程
丝印网板制作流程丝印网板是应用于丝印印刷技术中的一种重要工具，它是用于印刷图案到各种基材上的工具。
丝印网板的制作流程包括以下几个主要步骤：1.设计图案：根据印刷需求，设计师首先需要绘制或者设计所需的图案。
这个图案需要进行适当的调整和优化，以确保印刷效果的准确度和质量。
2.制作网版框架：网版框架是丝印网板的基础结构。
制作网版框架需要选择合适的材料，如金属、塑料等，并进行相关的加工和组装工作。
网版框架的质量和稳定性对于印刷效果非常关键。
3.涂敷光敏乳剂：将光敏乳剂涂敷于网版框架的网格上。
光敏乳剂是一种可以通过紫外线曝光产生化学反应的特殊涂料。
涂敷光敏乳剂需要注意均匀和适量，以确保印刷效果的清晰度和细腻度。
4.干燥和曝光：将涂敷了光敏乳剂的网版框架进行干燥，在干燥过程中，光敏乳剂会形成一层薄膜。
然后，将图案的底片放置在已干燥的光敏乳剂上，并通过紫外线曝光设备对底片进行曝光。
曝光的时间和强度需要根据具体需求进行调整，以确保图案的清晰度和精确度。
5.清洗和固化：在曝光后，将网版框架放入清洗设备中，用高压水洗去未曝光的光敏乳剂。
清洗后，将网版框架放入烘箱中进行固化。
固化的过程需要一定的温度和时间，以确保光敏乳剂能够完全固化，使得网版框架具有较高的使用寿命。
6.检验和修复：固化后，对网版框架进行质量检验，包括检查图案的清晰度、边缘的锐利度和整体的质量等。
如果发现问题，需要进行修复和调整，以确保网版框架的质量和稳定性。
7.入库和使用：经过检验和修复后，正式生产的丝印网板将被入库。
根据具体的印刷需求，选择合适的丝印网板进行使用。
在使用过程中，需要注意保持丝印网板的清洁和定期维护，以确保其长期稳定的印刷效果。
总结起来，丝印网板的制作流程包括设计图案、制作网版框架、涂敷光敏乳剂、干燥和曝光、清洗和固化、检验和修复以及入库和使用。
这个流程需要严格控制每个环节的质量，以确保最终的丝印网板能够具备高质量和稳定性，满足不同印刷需求的要求。
丝印网版制作工艺流程

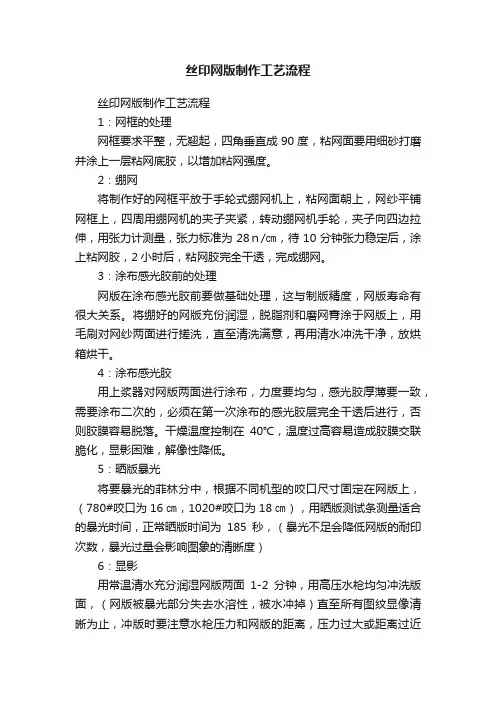

丝印网版制作工艺流程丝印网版制作工艺流程1：网框的处理网框要求平整，无翘起，四角垂直成90度，粘网面要用细砂打磨并涂上一层粘网底胶，以增加粘网强度。
2：绷网将制作好的网框平放于手轮式绷网机上，粘网面朝上，网纱平铺网框上，四周用绷网机的夹子夹紧，转动绷网机手轮，夹子向四边拉伸，用张力计测量，张力标准为28ｎ/㎝，待10分钟张力稳定后，涂上粘网胶，2小时后，粘网胶完全干透，完成绷网。
3：涂布感光胶前的处理网版在涂布感光胶前要做基础处理，这与制版精度，网版寿命有很大关系。
将绷好的网版充份润湿，脱脂剂和磨网膏涂于网版上，用毛刷对网纱两面进行搓洗，直至清洗满意，再用清水冲洗干净，放烘箱烘干。
4：涂布感光胶用上浆器对网版两面进行涂布，力度要均匀，感光胶厚薄要一致，需要涂布二次的，必须在第一次涂布的感光胶层完全干透后进行，否则胶膜容易脱落。
干燥温度控制在40℃，温度过高容易造成胶膜交联脆化，显影困难，解像性降低。
5：晒版暴光将要暴光的菲林分中，根据不同机型的咬口尺寸固定在网版上，（780#咬口为16㎝，1020#咬口为18㎝），用晒版测试条测量适合的暴光时间，正常晒版时间为185秒，（暴光不足会降低网版的耐印次数，暴光过量会影响图象的清晰度）6：显影用常温清水充分润湿网版两面1-2分钟，用高压水枪均匀冲洗版面，（网版被暴光部分失去水溶性，被水冲掉）直至所有图纹显像清晰为止，冲版时要注意水枪压力和网版的距离，压力过大或距离过近容易使线条边缘产生锯齿，网点破碎或丢失。
除去版面水分，在40℃的烘箱里烘干。
7：网版上机前处理如显影后有针孔或白点，可用封网胶（耐油性）点补，厚度要适中，干燥后在印刮面进行二次暴光，时间为晒版时间的2倍，可提高网版耐印率。
丝印网版制作的方法及详细步骤解析(69476)
铝框、铁框等 ·木框：价格比较便宜，制作方便，可手工绷网又可机械绷网，但其不足之处在于强充
低，易变形，只适于低精度产品的印刷， 而不适于快速高精度网印，此外木框拉出来的网易 松弛，回收性差。
然后再固定所制网
版的曝光时间。
步骤：
·首先将菲林借助放大镜对好丝网的经纬，线条好位的网放入曝光机，调好时间，待吸至真空后，打开曝光机开关。
注意：曝光时间过短，会造成感光胶易脱落，线条变粗，阻焊挡点不牢，字符号不牢固
等问题； 而曝光时间达长， 会造成显影不尽或线条变细等质量事故的发生。 因此， 特别建议，
曝光、显影、烘干。
下面我们来详细了解一下各流程的操作方法及注意事项。
1、丝网的选择 目前市面上的丝网种类很多，如蚕丝丝网、尼龙丝网、涤纶丝网、金属丝网等，一般从
成本与适用性方面考虑，尼龙丝网为市面上使用最普遍的丝网种类。 尼龙丝网特点介绍
尼龙丝网具有表面光滑，透墨性、柔软性好，弹性大，适应性强，拉伸强度、弹性及耐
1and2——贴合——吹干——修版——封网
丝印网版制作详细步骤解析
一、曝光
将底片菲林药膜面贴在丝网的印刷面（凸面） ，然后放在真空曝光机内曝光。曝光时间
根据感光胶的厚度及曝光灯的能量及所制网版的要求（一般线路、
阻焊、 字符，网版所要求
曝光时间不同） 而定， 一般在使用前要借助曝光计算尺来测定曝光时间，
形及网点。 ②如系数 1.0 看起来是最佳系数， 则要以刚才的曝光时间再加一倍， 重新制版曝光测试。 ③如如系数 0.25 看起来是最佳系数，则要以刚才的曝光时间减少一半，重新制版曝光
丝网印刷生产工艺简介
丝网结构网版，刮胶，浆料，印刷台，承印物浆料体系银铝浆：背面导体，作为背电极，提供可焊性。
铝浆：背面导体，作为背面电场，收集电流。
银浆：正面导体，作为正电极，收集电荷。
影响因素1.印刷压力的影响在印刷过程中刮胶要对丝网保持一定的压力，且这个力必须是适当的。
印刷压力过大，易使网版、刮胶使用寿命降低，使丝网变形，导致印刷图形失真。
印刷压力过小，易使浆料残留在网孔中，造成虚印和粘网。
在适当的范围内加大印刷压力，透墨量会减小（浆料湿重减小），栅线高度下降，宽度上升。
2.印刷速度的影响印刷速度的设定必须兼顾产量和印刷质量。
对印刷质量而言，印刷速度过快，浆料进入网孔的时间就短，对网孔的填充性变差，印刷出的栅线平整性受损，易产生葫芦状栅线。
印刷速度上升，栅线线高上升，线宽下降。
印刷速度变慢，下墨量增加，湿重上升。
3.丝网间隙的影响在其他条件一定的情况下，丝网间隙与湿重大致有如右图的关系：最初两者几乎呈比例上升，之后丝网间隙加大，湿重降低，最后突然变为零。
丝网印刷时使用的是曲线的前半段（即呈比例上升段）。
由此可知，丝网间隙加大，下墨量多，湿重增大。
丝网间隙过大，易使印刷图形失真；过小，容易粘网。
刮胶硬度的影响刮胶材料一般为聚胺脂或氟化橡胶，硬度60-90A。
刮胶硬度越大，印刷的图形越精确，原图的重现性越好。
因此，正面栅线的印刷就需要选用硬度较高刮胶。
刮胶硬度小，其他参数不变的情况下湿重就大，线高增加，线宽变大。
4.刮胶角度的影响刮胶角度的调节范围为45-75度。
实际的刮胶角度与浆料有关，浆料黏度越高，流动性越差，需要刮胶对浆料向下的压力越大，刮胶角度接就越小。
在印刷压力作用下，刮胶与丝网摩擦。
开始一刷时近似直线，刮胶刃口对丝网的压力很大，随着印刷次数增加，刃口呈圆弧形，作用于丝网单位面积的压力明显减小，刮胶刃口处与丝网的实际角度小于45度，易使印刷线条模糊，粘网。
在可调范围内，减小刮胶角度，下墨量增加，湿重加大。
丝印网版制作实用工艺流程
丝印网版制作实用工艺流程一、版材制备1.版材选择：根据印刷要求和材料特性，选择合适的版材材料，一般常用的有金属网版和丝网网版。
2.网孔定义：根据所需印刷效果，在版材上涂覆一层阻挡剂，通过阻挡剂的隔离形成不透水区域，进而定义出所需的网孔图案。
3.网格张力调整：通过对版材上的金属网进行对张，调整网格的张力，以确保网络的稳定性和印刷的准确性。
二、感光处理1.材料准备：将版材洗净，使其表面干净无尘。
然后将感光涂层涂布在网版上，并晾干。
2.图案制作：使用电脑设计软件或者人工手绘将所需的图案或文字制作出来，并转移到透明胶片上。
3.曝光：将透明胶片与感光层紧密贴合，然后放入曝光机中进行曝光。
曝光时间和强度根据感光涂层的要求进行调整。
三、显影处理1.洗净：将经过曝光的感光层放入显影槽中进行洗净，使未曝光部分的感光层溶解掉。
2.显影剂处理：使用合适的显影剂将网版浸泡一定时间，直至曝光过的感光层完全溶解，并不得泄露光。
3.漂洗：将显影后的网版清洗干净，以去除残余的显影剂，并保证印刷品质量。
四、固化处理1.干燥：将显影后的网版放置在通风良好的地方晾干，使其完全干燥。
2.固化剂涂布：在固定剂（如胺丙基甲酸酯等）涂布在干燥的网版上，然后将其加热，使固化剂迅速固化。
3.固化压力调整：根据印刷要求，调整固化剂的压力和温度，以保证固化效果的一致性。
五、应用与检验1.试印：将制作好的网版安装到印刷设备上，进行试印测试，以检查印刷品的质量和色彩效果。
2.调整优化：根据试印结果进行调整优化，以达到所需的印刷效果。
以上就是丝印网版制作的实用工艺流程，每个步骤都需要专业的设备和技术进行操作。
丝印网版制作工艺需要经验和技巧的积累，以保证印刷品的质量和效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB丝印网板制作工艺介绍
先来说一下拉网的步骤：网框清理--水平检校--涂底层胶--拉网--测张力--涂粘胶--下网、封边--储存
作业说明
因网框重复使用，网框四周有残存之粘胶、网纱等杂物，必须清除干净，以免影响网纱与网框之粘合力
将网框放置于平台（需水平）检查网框是否变形，如有变形则需进行整平处理
将清理好，未变形网框与网纱接着面溥而均匀的涂一层南宝权脂（无需加硬化剂）以增强拉网后网纱与网框粘合力
待第一次涂胶约10分钟后，将网框放置于拉网台，并调整好相对之位置及高度
选择网目，松开四周夹嘴，将网纱平铺在框上，然后将网纱均匀夹进夹嘴里，不能有起皱，注意四角要有较松余网纱，夹嘴一定需锁紧，夹子与夹子之间不能有间隙（自动升架、手动拉网为例）
拉网：第一次张力26，静置5分钟张力为24；第二次张力28，静置5分钟张力26；第三次张力32，静置5分钟张力为30；第四次校正5点张力32，静置20分钟后上胶张力30；15分钟胶固化下网张力28，静置72小时后方可制作网版（以一米×一米全自动生产线使用网版为例）。
1、纵向拉开收回3、纵向拉开收回
2、横向拉开收回4、横向拉开收回
纵向横向同步拉开，一直拉到所需张力时则刷胶，常用网网纱张力为（100T、110T、120T均为30±2牛顿）（77T、51T均为35±2牛顿）（24T为50±2牛顿）
将已调好的胶水用小毛刷均匀地刷在网框与网纱接着面上方，不可将胶水掉进网版中间部位，待胶8分钟干燥后，可用刮刀胶在涂胶面将未完全贴合之地方压紧贴合约10分钟左右胶水彻底干燥后（应采用开放式吹风加强干燥）才可下网
去除网版四周多余网纱，并在网版边框注明，日期，网目及下网时张力（以便观察张力变化）为了防止防白水的渗入，在网框的内角用红胶水密封，然后用防水胶带封在网框与网纱接着面上方，同样防止药水的渗入
2、网晒
洗网：用磨网膏去油脂（新网），鬼影膏去图形（旧网），除浆粉去网浆、蓝油，
用防白水洗杂物，用清洁剂冲洗网，最后用高压水枪冲洗干净，最后用纯净水清洗干净。
烤网--烤箱设定温度应小于48度C。
贴水菲林：洗干净的网再用纯净水清洗一次。
按工程菲林拼片图形加大20%左右选取水菲林，用三角尺压住水菲林一端在网上，随即用三角尺慢慢往上刮平，再用胶刮刀轻压刮平，毛巾擦多余水份烘干
使用网浆：烘干网板再上浆，使用刮盒，装网浆之盒刮到网上，其中绿油三次，（约每隔10分钟以上一次）底油，面油则二次，兰胶先上50K水
菲林撕去胶片，再上20次网浆，每次刮三次（我们已采用自动上浆机），上浆完成后烘干。
网纱的选用一般线路、绿油、底油、面油用120T、100T、110T网纱，碳油51T，蓝胶24T感光线路及热固化绿油用77T
菲林的选用线路用18K水菲林（不用网浆因用网浆上网由于不均匀会产生：狗牙、肥油、波浪），绿油、底油、面油选用网浆，碳油选用50K水菲林
用所需工程图形菲林贴在网板选取的位置，放置于爆光机上进行爆光，时间的选用（3000W聚光灯），线路一般在60-80秒、绿油在80-100秒、底面字符油40-60秒、碳油、兰胶350-400秒
加压水冲网，干燥。
用兰油（封网浆）封图形菲林外网边，干燥。
检查、修网、写上完成日期及各相对应编号并记录存档、储存。
