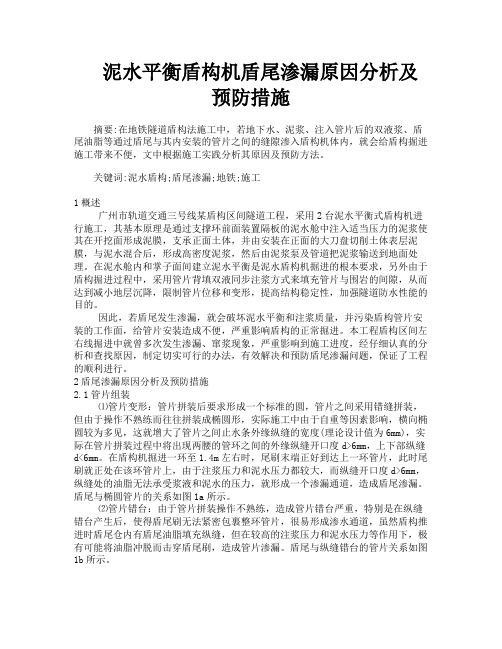

对于泥水平衡盾构机盾尾渗漏原因及措施分析
泥水平衡盾构机盾尾渗漏原因分析及预防措施
泥水平衡盾构机盾尾渗漏原因分析及预防措施摘要:在地铁隧道盾构法施工中，若地下水、泥浆、注入管片后的双液浆、盾尾油脂等通过盾尾与其内安装的管片之间的缝隙渗入盾构机体内，就会给盾构掘进施工带来不便，文中根据施工实践分析其原因及预防方法。
关键词:泥水盾构;盾尾渗漏;地铁;施工1概述广州市轨道交通三号线某盾构区间隧道工程，采用2台泥水平衡式盾构机进行施工，其基本原理是通过支撑环前面装置隔板的泥水舱中注入适当压力的泥浆使其在开挖面形成泥膜，支承正面土体，并由安装在正面的大刀盘切削土体表层泥膜，与泥水混合后，形成高密度泥浆，然后由泥浆泵及管道把泥浆输送到地面处理。
在泥水舱内和掌子面间建立泥水平衡是泥水盾构机掘进的根本要求，另外由于盾构掘进过程中，采用管片背填双液同步注浆方式来填充管片与围岩的间隙，从而达到减小地层沉降，限制管片位移和变形，提高结构稳定性，加强隧道防水性能的目的。
因此，若盾尾发生渗漏，就会破坏泥水平衡和注浆质量，并污染盾构管片安装的工作面，给管片安装造成不便，严重影响盾构的正常掘进。
本工程盾构区间左右线掘进中就曾多次发生渗漏、窜浆现象，严重影响到施工进度，经仔细认真的分析和查找原因，制定切实可行的办法，有效解决和预防盾尾渗漏问题，保证了工程的顺利进行。
2盾尾渗漏原因分析及预防措施2.1管片组装⑴管片变形：管片拼装后要求形成一个标准的圆，管片之间采用错缝拼装，但由于操作不熟练而往往拼装成椭圆形，实际施工中由于自重等因素影响，横向椭圆较为多见，这就增大了管片之间止水条外缘纵缝的宽度(理论设计值为6mm)，实际在管片拼装过程中将出现两腰的管环之间的外缘纵缝开口度d>6mm，上下部纵缝d<6mm。
在盾构机掘进一环至1.4m左右时，尾刷末端正好到达上一环管片，此时尾刷就正处在该环管片上，由于注浆压力和泥水压力都较大，而纵缝开口度d>6mm，纵缝处的油脂无法承受浆液和泥水的压力，就形成一个渗漏通道，造成盾尾渗漏。
