半导体存储器件及其操作方法与相关技术

图片简介:

一种半导体存储器件,包括:熔丝部分,包括:第一熔丝组,具有针对第一模式分配的多个

第一熔丝;以及第二熔丝组,具有针对第二模式分配的多个第二熔丝;以及编程部分,适于

在所述第二模式下响应于修复控制信号而编程包括在所述第一熔丝组中的所述第一熔丝之中

的可用熔丝或编程包括在所述第二熔丝组中的所述第二熔丝。

技术要求

1.

一种半导体存储器件,包括:

熔丝部分,包括:第一熔丝组,具有针对第一模式分配的多个第一熔丝;以及第二

熔丝

组,具有针对第二模式分配的多个第二熔丝;以及

编程部分,适于在所述第二模式下响应于修复控制信号而编程包括在所述第一熔丝

组中

的所述第一熔丝之中的可用熔丝或编程包括在所述第二熔丝组中的所述第二熔丝。

2.

如权利要求1

所述的半导体存储器件,其中,所述编程部分包括:第一熔丝信息储存块,适于:储存对应于所述第一熔丝组的第一熔丝信息,且通过

确定

所述第一熔丝组是否具有所述第一熔丝之中的未使用的熔丝来产生过流信号;

第二熔丝信息储存块,适于储存对应于所述第二熔丝组的第二熔丝信息;以及

选择输出块,适于在所述第二模式下响应于所述过流信号而输出所述第一熔丝信息

或所

述第二熔丝信息。

3.

如权利要求2

所述的半导体存储器件,其中,所述编程部分还包括:

启动控制块,适于:在启动操作中确定所述第一熔丝组和所述第二熔丝组是否被使

用且

更新所述第一熔丝信息和所述第二熔丝信息。

4.

如权利要求2

所述的半导体存储器件,其中,所述编程部分还包括:

地址锁存块,适于锁存从外部器件接收的缺陷地址信息。

5.

如权利要求2

所述的半导体存储器件,其中,所述编程部分还包括:

断裂控制块,适于使与自所述选择输出块输出的所述第一熔丝信息或所述第二熔丝

信息

相对应的熔丝断裂。

6.

如权利要求2

所述的半导体存储器件,其中,所述第一熔丝信息储存块输出当所

述第一

熔丝组具有所述可用熔丝时被禁用且当所述第一熔丝组无可用熔丝时被使能的所

述过流

信号。

7.

如权利要求2

所述的半导体存储器件,其中,所述选择输出块包括:

选择控制信号发生单元,适于:接收在所述第二模式下被使能的封装后修复PPR

模

式使

能信号、扩展模式信号和所述过流信号,且产生选择控制信号;以及

选择单元,适于响应于所述选择控制信号而选择性地输出所述第一熔丝信息或所述

第二

熔丝信息。

8.

一种半导体存储器件,包括:熔丝部分,包括:第一熔丝组,具有针对第一模式分配的多个第一熔丝;以及第二

熔丝

组,具有针对第二模式分配的多个第二熔丝;

第一熔丝信息储存部分,适于:响应于自外部器件施加的缺陷地址信息而输出与所

述第

一熔丝组对应的第一熔丝信息,且在所述第二模式下通过确定在所述第一熔丝组中

的所

述第一熔丝之中是否存在可用熔丝来产生过流信号;

第二熔丝信息储存部分,适于在所述第二模式下响应于所述缺陷地址信息而将与所

述第

二熔丝组对应的第二熔丝信息输出;以及

选择输出部分,适于:在所述第二模式下响应于扩展模式信号而在所述过流信号被

使能

的第一区段期间输出所述第二熔丝信息,以及在不同于所述第一区段的第二区段期

间输

出所述第一熔丝信息。

9.

一种用于操作半导体存储器件的方法,所述半导体存储器件包括第一熔丝组和

第二熔

丝组,所述第一熔丝组和所述第二熔丝组各自均由多个熔丝形成,所述方法包括:

在启动模式下储存关于所述第一熔丝组和所述第二熔丝组中的所述多个熔丝之中的

可用

熔丝的信息,且当不存在包括在所述第一熔丝组中的可用熔丝时产生过流信号;

确定是否进入封装后修复PPR

模式和扩展模式;

在所述PPR

模式且所述扩展模式下,响应于自外部器件施加的缺陷地址信息而在所

述过

流信号被使能的第一区段中选择与所述第二熔丝组对应的第二熔丝信息,以及在不

同于

所述第一区段的第二区段中选择与所述第一熔丝组对应的第一熔丝信息;以及

使与选中的熔丝信息对应的熔丝断裂。

10.

一种半导体存储器件,包括:

熔丝部分,包括第一熔丝组和第二熔丝组;以及编程部分,适于:基于关于包括在所述第一熔丝组中的多个熔丝之中的可用熔丝的

初始

熔丝信息来在第一模式下编程第一熔丝组以及在第二模式下编程第一熔丝组或第二

熔丝

组。

技术说明书

半导体存储器件及其操作方法

相关申请的交叉引用

本申请要求2014

年8

月5

日提交的申请号为10-2014-0100378

的韩国专利申请的优

先权,其

全部内容通过引用合并于此。

技术领域

本技术的示例性实施例涉及半导体设计技术,且更具体地涉及用于在修复操作期间

编

程缺陷地址信息的半导体存储器件和操作该种半导体存储器件的方法。

背景技术

修复缺陷单元的方法被划分为在晶片阶段修复的方法和在封装阶段修复的方法。在

封装

阶段执行的修复方法被称作为封装后修复(Post-PackageRepair,PPR)

操作。

半导体存储器件通常包括能够编程修复目标存储器单元的地址的熔丝电路。这里,

编

程操作表示用于在熔丝电路中储存修复目标存储器单元的地址的一系列操作。熔丝电

路

包括多个熔丝组,且熔丝组被划分成要在PPR

模式期间使用的熔丝组以及要在测试模

式

(

不是PPR

模式,即,非PPR

模式)

期间使用的熔丝组。

技术内容

本技术的示例性实施例涉及一种半导体存储器件,该半导体存储器件通过在PPR

模式下

使用非PPR

模式期间未使用的熔丝而可以在不增加熔丝的总数量的情况下增加

针对封装

后修复(PPR)

模式的熔丝的数量。根据本技术的一个实施例,一种半导体存储器件,包括:熔丝部分,包括:第一熔

丝

组,具有针对第一模式分配的多个第一熔丝;以及第二熔丝组,具有针对第二模式分

配

的多个第二熔丝;以及编程部分,适于在所述第二模式下响应于修复控制信号而编程

包

括在所述第一熔丝组中的所述第一熔丝之中的可用熔丝或编程包括在所述第二熔丝组

中

的所述第二熔丝。

所述编程部分可以包括:第一熔丝信息储存块,适于储存对应于所述第一熔丝组的

第一

熔丝信息,且通过确定所述第一熔丝组是否具有所述第一熔丝之中的未使用的熔丝

来产

生过流信号(over-flowsignal)

;第二熔丝信息储存块,适于储存对应于所述第二熔

丝组的

第二熔丝信息;以及选择输出块,适于在所述第二模式下响应于所述过流信号而

输出所

述第一熔丝信息或所述第二熔丝信息。

所述编程部分还可以包括:启动控制块,适于在启动操作中确定所述第一熔丝组和

所述

第二熔丝组是否被使用且更新所述第一熔丝信息和所述第二熔丝信息。

所述编程部分还可以包括:地址锁存块,适于锁存从外部器件接收的缺陷地址信息

所述编程部分还可以包括:断裂控制块,适于使与自所述选择输出块输出的所述第

一熔

丝信息或所述第二熔丝信息相对应的熔丝断裂。

所述第一熔丝信息储存块可以输出当所述第一熔丝组具有所述可用熔丝时被禁用

且当所

述第一熔丝组无可用熔丝时被使能的所述过流信号。

所述选择输出块可以包括:选择控制信号发生单元,适于接收在所述第二模式下被

使能

的封装后修复(PPR)

模式使能信号、扩展模式信号和所述过流信号且产生选择控制信

号;

以及选择单元,适于响应于所述选择控制信号而选择性地输出所述第一熔丝信息或

所述

第二熔丝信息。

所述第一模式可以是非封装后修复模式,以及所述第二模式可以是封装后修复模

式。根据本技术的另一个实施例,一种半导体存储器件,包括:熔丝部分,所述熔丝

部分包

括:第一熔丝组,具有针对第一模式分配的多个第一熔丝;以及第二熔丝组,具

有针对

第二模式分配的多个第二熔丝;第一熔丝信息储存部分,适于响应于自外部器件

施加的

缺陷地址信息而输出与所述第一熔丝组对应的第一熔丝信息,且在所述第二模式

下通过

确定在所述第一熔丝组中的所述第一熔丝之中是否存在可用熔丝来产生过流信

号;第二

熔丝信息储存部分,适于在所述第二模式下响应于所述缺陷地址信息而将对应

于所述第

二熔丝组的第二熔丝信息输出;以及选择输出部分,适于在所述第二模式下响

应于扩展

模式信号而在所述过流信号被使能的第一区段期间输出所述第二熔丝信息,且

在不同于

所述第一区段的第二区段期间输出所述第一熔丝信息。

所述第一熔丝信息储存部分可以输出当所述第一熔丝组具有所述可用熔丝时被禁

用且当

所述第一熔丝组无可用熔丝时被使能的所述过流信号。

所述选择输出部分可以在所述第一模式下输出从所述第一熔丝信息储存部分输出

的所述

第一熔丝信息。

所述选择输出部分可以包括:选择控制信号发生单元,适于接收在所述第二模式下

被使

能的封装后修复(PPR)

模式使能信号、所述扩展模式信号和所述过流信号,且产生选

择控

制信号;以及选择单元,适于响应于所述选择控制信号而选择性地输出所述第一熔

丝信

息或所述第二熔丝信息。

半导体存储器件还可以包括启动控制部分,适于在启动操作中确定所述第一熔丝组

和所

述第二熔丝组是否被使用,且更新所述第一熔丝信息和所述第二熔丝信息。

半导体存储器件,还可以包括:地址锁存部分,适于锁存所述缺陷地址信息。

半导体存储器件,还可以包括:断裂控制部分,适于使与自所述选择输出块输出的

所述

第一熔丝信息或所述第二熔丝信息对应的熔丝断裂。

所述第一模式可以是非封装后修复模式,以及所述第二模式可以是封装后修复模

式。

合集下载

半导体存储器结构及版图(ROM)

半导体存储器结构及版图(ROM)

半导体存储器结构及版图(ROM)

本篇主要涉及有关半导体存储器的存取方式及相应版图结构分析。

首先我们来看看一个最基本的ROM存储器的结构及其工作方式。

假设2根地址线,4根数据位,即A[1:0], D[3:0]。A0,A1可以最多产生2^n种变化,这里的n为2即可产生4种组合记为W[3:0](如图)。

A0 A1 W0 W1 W2 W3

0 0 0 0 0 1

0 1 0 0 1 0

1 0 0 1 0 0

1 1 1 0 0 0

表格中列出了不同的地址信号产生的不同选择,比如A0=0,A1=0时,只有W3=1,其余均为0。也就是说,如果定义1 (高电平)选中那么A0A1=00时,W3被选中。如上图所示,输出的数据即为D0=1,D1=1,D2=0,D3=0。 换句话说A0=0,A1=0就必然选中W3,所以完全可以用两个开关MOS来代替,如下图所示:

通常采用NMOS,就将开关MOS替换成NMOS接地,A0-A0反 反接,A1-A1反 反接即是。不过实际的ROM电路并不是直接连获取得电位,而是ROM的核心部分都是NMOS,BL线MOS源漏相连接地,WL控制gate以低电位选通(NMOS电位gate平时都是高电位,只有为低电位时才会阻断到地)。考虑到ROM的扩展性,还会有片选SEL端控制一个区域是否选中。

把电路画成版图就会有一些形式上的变化,除了考虑到结构的规整,也会考虑到是否因为过于庞大造成寄生的增加,影响到读取的速度,因此也就出现如图所示的结构分布。

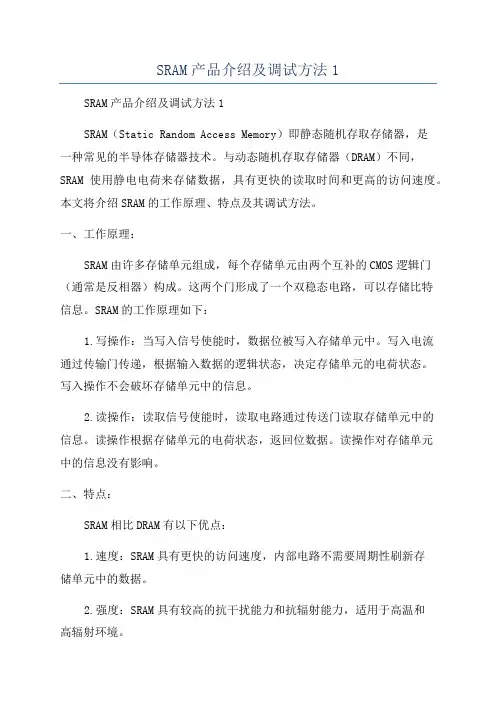

SRAM产品介绍及调试方法1

SRAM产品介绍及调试方法1

SRAM产品介绍及调试方法1

SRAM产品介绍及调试方法1

SRAM(Static Random Access Memory)即静态随机存取存储器,是一种常见的半导体存储器技术。与动态随机存取存储器(DRAM)不同,SRAM使用静电电荷来存储数据,具有更快的读取时间和更高的访问速度。本文将介绍SRAM的工作原理、特点及其调试方法。

一、工作原理:

SRAM由许多存储单元组成,每个存储单元由两个互补的CMOS逻辑门(通常是反相器)构成。这两个门形成了一个双稳态电路,可以存储比特信息。SRAM的工作原理如下:

1.写操作:当写入信号使能时,数据位被写入存储单元中。写入电流通过传输门传递,根据输入数据的逻辑状态,决定存储单元的电荷状态。写入操作不会破坏存储单元中的信息。

2.读操作:读取信号使能时,读取电路通过传送门读取存储单元中的信息。读操作根据存储单元的电荷状态,返回位数据。读操作对存储单元中的信息没有影响。

二、特点:

SRAM相比DRAM有以下优点:

1.速度:SRAM具有更快的访问速度,内部电路不需要周期性刷新存储单元中的数据。

2.强度:SRAM具有较高的抗干扰能力和抗辐射能力,适用于高温和高辐射环境。 3.功耗:SRAM不需要周期性刷新,因此功耗较低。

4.结构简单:SRAM的设计相对简单,易于制造和集成。

SRAM的调试方法可以分为逻辑调试和电气调试两部分。

逻辑调试:

1.非接触式调试:通过使用仿真工具,可以对SRAM进行逻辑仿真,检测是否存在逻辑错误和时序问题。

2.时序分析:使用时序分析仪或逻辑分析仪对SRAM进行时序分析,检查存储单元之间的时序关系和时序稳定性。

3.功能验证:通过输入不同的数据和信号,验证SRAM是否按照预期进行读写操作,并正确存储和检索数据。

电气调试:

1.电源和时钟:检查SRAM的电源和时钟信号是否正常。

2.引脚检查:确认SRAM的引脚连接是否正确,是否有短路或断路现象。

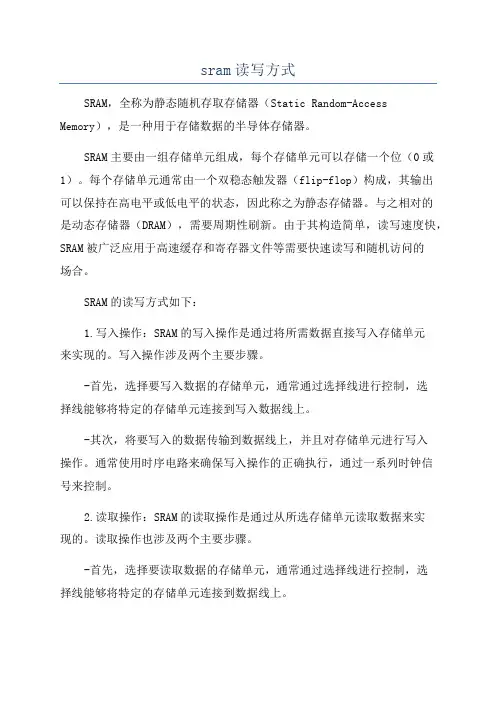

sram读写方式

sram读写方式

sram读写方式

SRAM,全称为静态随机存取存储器(Static Random-Access

Memory),是一种用于存储数据的半导体存储器。

SRAM主要由一组存储单元组成,每个存储单元可以存储一个位(0或1)。每个存储单元通常由一个双稳态触发器(flip-flop)构成,其输出可以保持在高电平或低电平的状态,因此称之为静态存储器。与之相对的是动态存储器(DRAM),需要周期性刷新。由于其构造简单,读写速度快,SRAM被广泛应用于高速缓存和寄存器文件等需要快速读写和随机访问的场合。

SRAM的读写方式如下:

1.写入操作:SRAM的写入操作是通过将所需数据直接写入存储单元来实现的。写入操作涉及两个主要步骤。

-首先,选择要写入数据的存储单元,通常通过选择线进行控制,选择线能够将特定的存储单元连接到写入数据线上。

-其次,将要写入的数据传输到数据线上,并且对存储单元进行写入操作。通常使用时序电路来确保写入操作的正确执行,通过一系列时钟信号来控制。

2.读取操作:SRAM的读取操作是通过从所选存储单元读取数据来实现的。读取操作也涉及两个主要步骤。

-首先,选择要读取数据的存储单元,通常通过选择线进行控制,选择线能够将特定的存储单元连接到数据线上。 -其次,对存储单元执行读取操作,将存储单元中的数据传输到数据线上。通常使用时序电路来确保读取操作的正确执行,通过一系列时钟信号来控制。

总结起来,SRAM的读写方式是通过选择线和数据线来控制存储单元的连接,并通过时序电路确保写入和读取操作的正确执行。写入操作通过将数据直接写入存储单元,而读取操作通过从存储单元中读取数据。SRAM由于其高速和随机访问的特性,被广泛应用于计算机系统中,提供了高效的数据存储和访问功能。

半导体存储器分类

半导体存储器分类

1 半导体存储器

一.存储器简介

存储器(Memory)是现代信息技术中用于保存信息的记忆设备。在数字系统中,只要能保存二进制数据的都可以是存储器;在集成电路中,一个没有实物形式的具有存储功能的电路也叫存储器,如RAM、FIFO等;在系统中,具有实物形式的存储设备也叫存储器,如内存条、TF卡等。计算机中全部信息,包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。

存储器件是计算机系统的重要组成部分,现代计算机的内存储器多采用半导体存储器。存储器(Memory)计算机系统中的记忆设备,用来存放程序和数据。计算机中的全部信息,包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。它根据控制器指定的位置存入和取出信息。自世界上第一台计算机问世以来,计算机的存储器件也在不断的发展更新,从一开始的汞延迟线,磁带,磁鼓,磁芯,到现在的半导体存储器,磁盘,光盘,纳米存储等,无不体现着科学技术的快速发展。

存储器的主要功能是存储程序和各种 数据,并能在计算机运行过程中高速、自动地完成程序或数据的存取。存储器是具有“记忆”功能的设备,它采用具有两种稳定状态的物理器件来存储信息。这些器件也称为记忆元件。在计算机中采用只有两个数码“0”和“1”的二进制来表示数据。记忆元件的两种稳定状态分别表示为“0”和“1”。日常使用的十进制数必须转换成等值的二进制数才能存入存储器中。计算机中处理的各种字符,例如英文字母、运算符号等,也要转换成二进制代码才能存储和操作。

储器的存储介质,存储元,它可存储一个二进制代码。由若干个存储元组成一个存储单元,然后再由许多存储单元组成一个存储器。一个存储器包含许多存储单元,每个存储单元可存放一个字节(按字节编址)。每个存储单元的位置都有一个编号,即地址,一般用十六进制表示。一个存储器中所有存储单元可存放数据的总和称为它的存储容量。假设一个存储器的地址码由20位二进制数(即5位十六进制数)组成,则可表示2的20次方,即1M个存储单元地址。每个存储单元存放一个字节,则该存储器的存储容量为1MB。

半导体存储器的分类及应用

半导体存储器的分类及应用

半导体存储器的分类及应用

半导体存储器主要分为随机存储器(RAM)和只读存储器(ROM)两大类。

1. 随机存储器(RAM):RAM是一种易失性存储器,其中存储的数据在断电后会丢失。RAM主要用于临时存储计算机的运行数据和程序。根据存储单元的结构,RAM可分为静态随机存储器(SRAM)和动态随机存储器(DRAM)。

- 静态随机存储器(SRAM):SRAM由触发器构成,每个存储单元需要多个晶体管和电容器来存储一个位。SRAM具有快速访问速度和较低的功耗,常用于高速缓存、寄存器文件和缓冲存储器等。

- 动态随机存储器(DRAM):DRAM由电容器和晶体管构成,每个存储单元只需要一个电容器和一个晶体管来存储一个位。DRAM的存储单元较小,但在每次读取数据后需要刷新电容器,因此访问速度相对较慢。DRAM广泛应用于主存储器(内存)和图形存储缓冲区等。

2. 只读存储器(ROM):ROM是一种非易失性存储器,其中存储的数据在断电后不会丢失。ROM主要用于存储不需要频繁修改的固定数据,例如计算机的固件程序、启动代码和存储器初始化信息等。根据存储单元的可编程性,ROM可分为可编程只读存储器(PROM)、可擦除可编程只读存储器(EPROM)和电可擦除可编程只读存储器(EEPROM)。

- 可编程只读存储器(PROM):PROM的存储单元由固定的晶体管和电容器组成,存储内容不能被修改。

- 可擦除可编程只读存储器(EPROM):EPROM的存储单元由浮栅晶体管(FET)和电容器组成,可以通过曝光紫外光擦除并重新编程。EPROM的擦除程序相对麻烦。

- 电可擦除可编程只读存储器(EEPROM):EEPROM的存储单元由浮栅晶体管(FET)和电容器组成,可以通过电信号擦除和编程。EEPROM的擦除和编程过程相对容易,且可以单独对存储单元进行操作。

半导体存储器广泛应用于计算机、通信、嵌入式系统等领域,包括但不限于以下几个应用:

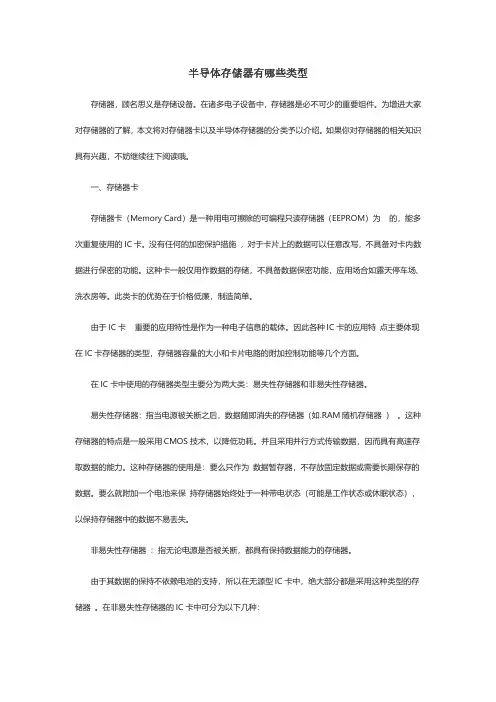

半导体存储器有哪些类型
