5年高考3年模拟A版2021高考物理专题九恒定电流试题.docx
高中物理高考专题练习恒定电流(word含答案)
恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。
闭合电键S ，小球静止时受到悬线的拉力为F 。
调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。
只合上开关S 1，三个灯泡都能正常工作。
如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。
2021年高考物理备考艺体生百日突围系列专题09恒定电流(含解析)
2021年高考物理备考艺体生百日突围系列专题09恒定电流（含解析）第一部分 特点描述恒定电流要紧考查以"电路"为核心的三部分内容:一是以部分电路的欧姆定律为中心,考查直流电路的差不多概念、伏安法测电阻、电功和电热等问题;二是以闭合电路的欧姆定律为中心,考查电源的作用、闭合电路的功率分配和能量转化的关系、电路的路端电压与电源电动势和内阴天的关系;三是以电路中的电工外表的使用为中心,考查电学实验中仪器的选取、电表的读数、实物连接、数据处理和误差分析等问题.专门是电学知识联系实际的问题和探究实验问题是近几年高考考查的热点. 欧姆定律、焦耳定律往往与电磁感应现象相交叉渗透；电功率、焦耳热运算往往与现实生活联系较紧密，是应用型、能力型题目的重要内容之一，也是高考命题热点内容之一。
历届高考命题形式一是以选择、填空方式考查知识；二是与静电、磁场和电磁感应结合的综合题。
该模块的复习重点为：1.把握电路差不多概念，会用欧姆定律、电阻定律、焦耳定律分析问题.2.把握闭合电路欧姆定律，能够结合串、并联电路的特点分析问题，会分析电路动态变化问题.3.把握各种电学仪器的使用、电学各实验的方法和原理，能够设计电路、连接电路、分析电路故障，能够用表格、图象等分析实验数据.第二部分 知识背一背一、电流1．电流形成的条件：（1）导体中有能够自由移动的电荷；（2）导体两端存在连续的电压． 2．电流的方向：与正电荷定向移动的方向相同，与负电荷定向移动的方向相反． 电流尽管有方向，但它是标量． 3．电流（1）定义式：I ＝qt.（2）微观表达式：I ＝nqvS ，式中n 为导体单位体积内的自由电荷数，q 是自由电荷的电荷量，v 是自由电荷定向移动的速率，S 为导体的横截面积．（3）单位：安培（安），符号是A,1 A ＝1 C/s. 二、电阻定律1．电阻定律：R ＝ρl S ，电阻的定义式：R ＝U I.2．电阻率（1）物理意义：反映导体导电性能的物理量，是导体材料本身的属性． （2）电阻率与温度的关系①金属的电阻率随温度升高而增大； ②半导体的电阻率随温度升高而减小；③超导体：当温度降低到绝对零度邻近时，某些材料的电阻率突然减小为零成为超导体． 三、欧姆定律（1）内容：导体中的电流I 跟导体两端的电压U 成正比，跟导体的电阻R 成反比． （2）公式：I ＝U R.（3）适用条件：适用于金属和电解液导电，适用于纯电阻电路．（4）导体的伏安特性曲线：用横坐标轴表示电压U ，纵坐标轴表示电流I ，画出的I U 关系图线．①线性元件：伏安特性曲线是通过坐标原点的直线的电学元件，适用于欧姆定律． ②非线性元件：伏安特性曲线是曲线的电学元件，不适用填适用、不适用）于欧姆定律． 四、电功、电热、电功率 1．电功（1）定义：导体中的恒定电场对自由电荷的静电力做的功． （2）公式：W ＝qU ＝IU t 适用于任何电路）．（3）电流做功的实质：电能转化成其他形式能的过程． 2．电功率（1）定义：单位时刻内电流做的功，表示电流做功的快慢． （2）公式：P ＝W /t ＝IU 适用于任何电路）． 3．焦耳定律（1）电热：电流流过一段导体时产生的热量． （2）运算式：Q ＝I 2Rt . 4．热功率（1）定义：单位时刻内的发热量． （2）表达式：P ＝Q t＝I 2R 五、串、并联电路的特点 1．电阻的串联电流：I ＝I 1＝I 2＝…＝I n ，电压：U ＝U 1＋U 2＋…＋U n ，电阻：R ＝R 1＋R 2＋…＋R n ； 电压分配：U 1U 2＝R 1R 2，U n U ＝R n R ，功率分配：P 1P 2＝R 1R 2，P n P ＝R n R。
2021年高考物理恒定电流练习

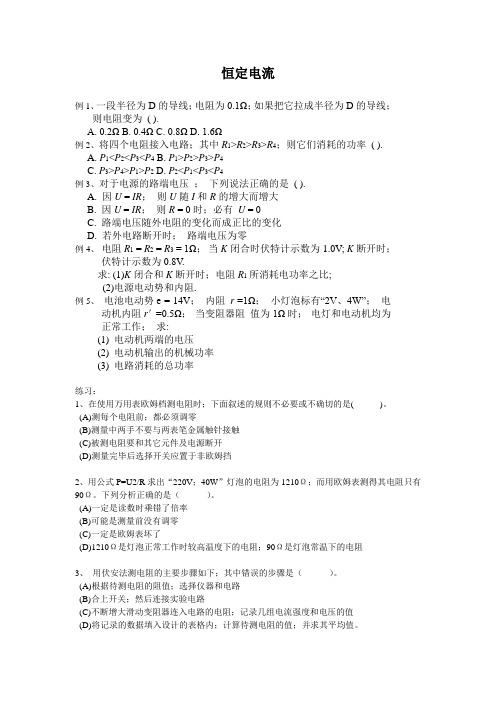

恒定电流例1、一段半径为D的导线；电阻为0.1Ω；如果把它拉成半径为D的导线；则电阻变为( ).A. 0.2ΩB. 0.4ΩC. 0.8ΩD. 1.6Ω例2、将四个电阻接入电路；其中R1>R2>R3>R4；则它们消耗的功率( ).A. P1<P2<P3<P4B. P1>P2>P3>P4C. P3>P4>P1>P2D. P2<P1<P3<P4例3、对于电源的路端电压；下列说法正确的是( ).A. 因U = IR；则U随I和R的增大而增大B. 因U = IR；则R = 0时；必有U = 0C. 路端电压随外电阻的变化而成正比的变化D. 若外电路断开时；路端电压为零例4、电阻R1 = R2 = R3= 1Ω；当K闭合时伏特计示数为1.0V; K断开时；伏特计示数为0.8V.求: (1)K闭合和K断开时；电阻R1所消耗电功率之比;(2)电源电动势和内阻.例5、电池电动势e = 14V；内阻r=1Ω；小灯泡标有“2V、4W”；电动机内阻r＇=0.5Ω；当变阻器阻值为1Ω时；电灯和电动机均为正常工作；求:(1) 电动机两端的电压(2) 电动机输出的机械功率(3) 电路消耗的总功率练习：1、在使用万用表欧姆档测电阻时；下面叙述的规则不必要或不确切的是( )。
(A)测每个电阻前；都必须调零(B)测量中两手不要与两表笔金属触针接触(C)被测电阻要和其它元件及电源断开(D)测量完毕后选择开关应置于非欧姆挡2、用公式P=U2/R求出“220V；40W”灯泡的电阻为1210Ω；而用欧姆表测得其电阻只有90Ω。
下列分析正确的是（）。
(A)一定是读数时乘错了倍率(B)可能是测量前没有调零(C)一定是欧姆表坏了(D)1210Ω是灯泡正常工作时较高温度下的电阻；90Ω是灯泡常温下的电阻3、用伏安法测电阻的主要步骤如下；其中错误的步骤是（）。
2024版《5年高考3年模拟》B版 专题9 恒定电流 专题过关检测(含答案)
专题九恒定电流专题检测题组(时间:60分钟满分:100分)一、选择题(每小题3分,共45分)A．变压器原副线圈匝数之比1:4B．吹热风时触点b、c相接触r=ΩC．由表中数据可算出小风扇的内阻为 2.42η=D．由表中数据可算出小风扇的效率20.4%2．空气炸锅的等效简化电路图如图所示，电源的电动势为6V，电源的内阻不计，小风扇r=R=A．只闭合开关S1，小风扇正常工作时电流为B．只闭合开关S1，小风扇正常工作时发热功率为C．同时闭合开关S1和S2，若小风扇正常工作，则通过电阻A．电源的电动势为3VB．电源的内阻为2.5ΩC．曲线A的最大功率为7.2WD．外电阻取2.5Ω时外电阻的功率是外电阻取A．电动机额定电流I=2AU=B．电动机两端电压为M3VR= C．满足题意的R1，R2值分别为12 D．满足题意的R1，R2值分别为1R=A．当灯泡正常发光时，通过灯L 的电流为0.5AB．当灯泡正常发光时，通过R 2的电流为0.5AC．当灯泡L 发生故障短路时，通过R 1的电流为1AD．当灯泡L 发生故障短路时，通过R 2的电流为0.5A6．2021年2月24日，我国以“一箭三星”方式成功将遥感三十一号03组卫星送入预定轨道，发射任务取得圆满成功。
卫星两翼的太阳电池板把太阳能转化为电能供卫星使用。
如图所示，图线a 是太阳能电池在某光照强度下路端电压U 和电流I 的关系图像（电池内阻不是常量），图线b 是某电阻R 的U I -图像。
在该光照强度下将它们组成闭合回路时，则（）A．电源的电动势为5VE =B．电阻两端的电压为4V U =C．电阻的电流为0.4A I =D．硅光电池的内阻为5Ω7．某兴趣小组利用如图甲所示的电路研究一热敏电阻的阻值随温度变化的规律。
电路中电源电动势和内阻保持不变，R 0为定值电阻，R t 为热敏电阻。
通过实验得到，在0℃~80℃的范围内，电压表的示数U 随热敏电阻的温度t 变化的关系如图乙所示。
高考物理专题复习：《恒定电流》附答案
新课标高考物理专题复习：《恒定电流》( 附参照答案 )一、选择题。
（共 20 小题，每题 3 分，共 60 分，部分分 1 分）1. 如图，电源电动势为E，内阻为r ，给外电阻R供电，则以下图中不可以反应全电路特色的图象是 ()E r IUU/V I/A U/V P出/WE/rOI/A O E U/V OCR/ΩO r R/ ΩA B D2．如下图，电源电动势=8V，内电阻为r =0.5 Ω，“ 3V,3W”的灯泡L与电动机 M串连接E在电源上，灯泡恰巧正常发光，电动机恰巧正常工作，电动机的线圈电阻L R0=1.5Ω 。
以下说法正确的选项是()E A．经过电动机的电流为 1.6A B．电动机的效率是62.5%MrC．电动机的输入功率为 1.5W D．电动机的输出功率为3W3．在如下图电路中，闭合电键S，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用123表示，电表示数I 、 U、U和U变化量的大小分别用I 、U1、U2和U3表示．以下比值正确的选项是（）A.U1/I不变，U1/I 不变 C.U2/I变大，U2/I 变大C.U2/I变大，U2/I 不变 D.U3/I变大， U3/I 不变4．右图为包括某逻辑电路的一个简单电路图，L 为小灯泡．光照耀电阻远小于 R．则以下说法正确的选项是（）A．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 不发光B．该逻辑电路是非门电路；当电阻R 遇到光照时，小灯泡L 发光C．该逻辑电路是与门电路；当电阻R 遇到光照时，小灯泡L 不发光D．该逻辑电路是或门电路；当电阻R 遇到光照时，小灯泡L 发光R时，其阻值将变得5VR1R L5. 小灯泡通电后其电流I随所加电压U变化的图线如下图，P为图线上一点，为图线的PN切线， PQ为 U轴的垂线， PM为 I 轴的垂线。
则以下说法中正确的选项是()A．跟着所加电压的增大，小灯泡的电阻增大1IUB．对应P点，小灯泡的电阻为R＝I2I2 M PC．对应P点，小灯泡的电阻为R＝U1I1 N21I－ ID．对应P点，小灯泡的功率为图中矩形PQOM所围的面积QO U1U6. 如下图，四个同样的电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表 V1的量程大于 V2的量程，把它们按图接入电路中，则以下说法正确的选项是A．安培表 A1的读数大于安培表 A2的读数B．安培表A1的偏转角大于安培表A2的偏转角C．伏特表V1的读数小于伏特表V2的读数D．伏特表 V1的偏转角等于伏特表V2的偏转角7．如下图的电路中，电池的电动势为E，内阻为 r ，电路中的电阻 R1、 R2和 R3的阻值都相同．在电键 S 处于闭合状态下，若将电键S 由地点 1 切换到地点2。
2021年高三物理测试卷：恒定电流

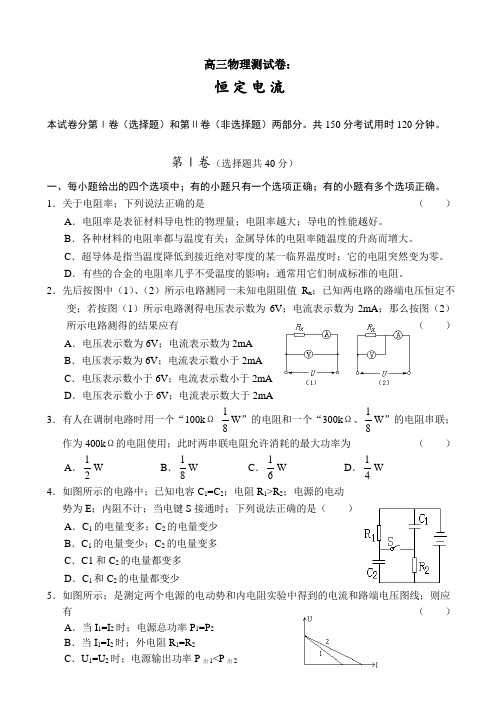

高三物理测试卷：恒定电流本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
共150分考试用时120分钟。
第Ⅰ卷（选择题共40分）一、每小题给出的四个选项中；有的小题只有一个选项正确；有的小题有多个选项正确。
1．关于电阻率；下列说法正确的是（ ）A ．电阻率是表征材料导电性的物理量；电阻率越大；导电的性能越好。
B ．各种材料的电阻率都与温度有关；金属导体的电阻率随温度的升高而增大。
C ．超导体是指当温度降低到接近绝对零度的某一临界温度时；它的电阻突然变为零。
D ．有些的合金的电阻率几乎不受温度的影响；通常用它们制成标准的电阻。
2．先后按图中（1）、（2）所示电路测同一未知电阻阻值R x ；已知两电路的路端电压恒定不变；若按图（1）所示电路测得电压表示数为6V ；电流表示数为2mA ；那么按图（2）所示电路测得的结果应有（ ）A ．电压表示数为6V ；电流表示数为2mAB ．电压表示数为6V ；电流表示数小于2mAC ．电压表示数小于6V ；电流表示数小于2mAD ．电压表示数小于6V ；电流表示数大于2mA3．有人在调制电路时用一个“100k Ω81W ”的电阻和一个“300k Ω、81W ”的电阻串联； 作为400k Ω的电阻使用；此时两串联电阻允许消耗的最大功率为 （ ）A ．21W B ．81W C ．61W D ．41W 4．如图所示的电路中；已知电容C 1=C 2；电阻R 1>R 2；电源的电动 势为E ；内阻不计；当电键S 接通时；下列说法正确的是（ ） A ．C 1的电量变多；C 2的电量变少 B ．C 1的电量变少；C 2的电量变多 C ．C1和C 2的电量都变多D ．C 1和C 2的电量都变少5．如图所示；是测定两个电源的电动势和内电阻实验中得到的电流和路端电压图线；则应 有（ ）A ．当I 1=I 2时；电源总功率P 1=P 2B ．当I 1=I 2时；外电阻R 1=R 2C ．U 1=U 2时；电源输出功率P 出1<P 出2D ．当U 1=U 2时,电源内部消耗的电功率P 内1<P 内26．如图所示电路中；电源电动势为12V ；内电阻不能忽略；闭合S 后； 调整R 的阻值；使电压表的示数增大∆U=2V ；在这一过程中（ ） A ．通过R 1的电流增大；增大量为∆U/R 1 B ．R 2两端的电压减小；减小量为∆U C ．通过R 2的电流减小；减小量小于∆U/R 2D ．路端电压增大；增大量为∆U7．如图所示；电源电动势为ε； 内电阻为r ；L 1、L 2、L 3为三 个相同的灯泡；下面关于各灯的叙述正确的是（ ） A ．当滑片P 位于ab 中点时；灯L 3的功率是L 1的4倍 B ．当滑片P 位于ab 中点向 移动时；灯L 2变暗 C ．当滑片P 位于ab 中点向b 端移动时；灯L 3变亮D ．当滑片P 位于a 端向b 端移动时；灯L 1变暗8．如图所示的电路中；闭合电键；灯L 1、L 2正常发光；由于 电路出现故障；突然发现灯L 1变亮；灯L 2变暗；电流表 的读数变小；根据分析；发生的故障可能是 A ．R 1断路 B ．R 2断路C ．R 3短路D ．R 4短路9．图所示电路中；各灯额定电压和额定功率分别是：A 灯“10V 10W ”；B 灯“60V 60W ”； C 灯“40V 40W ”；D 灯“30V 30W ”。
高中物理--恒定电流 测试题(含答案)
高中物理--恒定电流 测试题（含答案）注意事项：1．答题前,先将自己的姓名、准考证号填写在试题卷和答题卡上,并将准考证号条形码粘贴在答题卡上的指定位置.2．选择题的作答：每小题选出答案后,用2B 铅笔把答题卡上对应题目的答案标号涂黑,写在试题卷、草稿纸和答题卡上的非答题区域均无效.3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内.写在试题卷、草稿纸和答题卡上的非答题区域均无效.4．考试结束后,请将本试题卷和答题卡一并上交.一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．一节干电池的电动势为1.5 V ,这表示( )A ．电池中每通过1 C 的电荷量,该电池能将1.5 J 的化学能转变成电势能B ．该电池接入电路工作时,电池两极间的电压恒为1.5 VC ．该电池存储的电能一定比电动势为1.2 V 的电池存储的电能多D ．将1 C 的电子由该电池负极移送到正极的过程中,非静电力做了1.5 J 的功2．如图所示由门电路组成的电路,输出端为“1”,指示灯L 亮,输出端为“0”,指示灯L 不亮,现要使灯L 亮,则A 、B 两输入端分别是( )A ．“1”、“1”B ．“0”、“0”C ．“1”、“0”D ．“0”、“1”3．如图所示,P 为一块半圆形薄电阻合金片,先将它按图甲方式接在电极A 、B 之间,然后将它再按图乙方式接在电极C 、D 之间,设AB 、CD 之间的电压是相同的,则这两种接法的电阻大小关系为( )A ．R 甲＝12R 乙 B ．R 甲＝14R 乙 C ．R 甲＝2R 乙D ．R 甲＝4R 乙4．如图所示,直线OAC 为某一直流电源的总功率随电流I 变化的图线,曲线OBC 表示同一直流电源内部的热功率随电流I 变化的图线.若A 、B 点的横坐标均为1 A,那么AB 线段表示的功率为( )A ．1 WB ．6 WC ．2 WD ．2.5 W5．用两个相同的小量程电流表分别改装成了两个量程0.6A 电流表的A 1和3A 电流表的A 2,若把A 1、A 2分别采用串联或并联的方式接入电路,如图所示,则闭合开关后,下列有关电表的示数和电表指针偏转角度的说法正确的是( )A ．图(a)中的A 1、A 2的示数之比1∶1B ．图(a)中的A 1、A 2的指针偏角角度之比1∶5C ．图(b)中的A 1、A 2的示数之比1∶5D ．图(b)中的A 1、A 2的指针偏角角度之比5∶16．如图所示为测量某电源电动势和内阻时得到的U －I 图线.用此电源与三个阻值均为3 Ω的电阻连接成电路,测得路端电压为4.8 V .则该电路可能为( )7．一个T 型电路如图所示,电路中的电阻R 1＝1 Ω,R 2＝12 Ω,R 3＝4 Ω,另有一测试电源,电源提供的电压为10 V ,内阻忽略不计,则( )此卷只装订不密封A．当cd端短路时,ab之间的等效电阻是1 ΩB．当ab端短路时,cd之间的等效电阻是12 ΩC．当ab两端接通测试电源时,cd两端的电压为8 VD．当cd两端接通测试电源时,ab两端的电压为6 V8．如图所示,电源电动势为E,内阻r＝2 Ω,电阻R1、R2、R3的阻值分别为4 Ω、10 Ω、12 Ω,当滑片P滑到最右端b时,理想电流表示数为1 A,流过电阻R3的电流为0.5 A,则下列说法正确的是()A．滑动变阻器的最大阻值为6 ΩB．电源电动势为6 VC．当滑片P滑到最左端a时,电流表的读数为1 AD．当滑片P位于滑动变阻器的中点时,滑动变阻器消耗的功率为3.84 W9．如图所示,在一幢居民楼里有各种不同的用电器,如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时,用多用电表测得A、B间的电阻为R；供电后,设各家用电器全都同时使用时,测得A、B间电压为U,进线电流为I；经过一段时间t,从总电能表中测得这段时间内消耗的电能为W,则下列表达式用来计算该幢楼居民用电的总功率,其中正确的是()A．P＝I2R B．P＝U2 RC．P＝IU D．P＝W t10．如图为一电路板的示意图,a、b、c、d为接线柱,a、d与220 V的交流电源连接,ab 间,bc间、cd间分别连接一个电阻.现发现电路中没有电流,为检查电路故障,用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220 V,由此可知()A．ab间电路通,cd间电路不通B．ab间电路不通,bc间电路通C．ab间电路通,bc间电路不通D．bc间电路不通,cd间电路通11．如图甲所示,其中R两端电压u随通过该电阻的直流电流I的变化关系如图乙所示,电源电动势为7.0 V(内阻不计),且R1＝1000 Ω(不随温度变化).若改变R2,使AB与BC 间的电压相等,这时()A．R的阻值为1000 ΩB．R的阻值为1333 ΩC．通过R的电流为1.5 mAD．通过R的电流为2.0 mA12．如图所示,电源电动势为E、内阻为r,M为一特殊电子元件,其阻值与两端所加的电压成正比(即R M＝kU,k为正的常数)且遵循欧姆定律,R1为定值电阻,R2是一滑动变阻器,闭合开关S且滑片位于最下端时,电容器C中的带电液滴恰好静止,现将滑动变阻器的滑片向上移动,下列说法中正确的是()A．液滴将向上做加速运动B．两电压表示数均减小C．电流表示数不变,液滴仍静止D．电源的输出功率不变,但电子元件消耗的总功率增大二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)某学生用多用电表测电阻,使用的实验器材有多用电表、电压表、滑动变阻器及若干导线.甲乙(1)先将多用电表挡位调到电阻“×100”挡,再将红表笔和黑表笔________,调整________,使指针指向“0 Ω”.(2)再将调节好的多用电表红表笔和图甲中的________(填“1”或“2”)端相连,黑表笔连接另一端.将滑动变阻器的滑片滑到适当位置,欧姆表的读数如图乙所示,则被测电阻为________kΩ.(3)图甲中的电压表有两个量程(0～3 V,内阻为R1；0～15 V,内阻为R2),则R1________R2.(填“＞”“＝”或“＜”)14．(8分)某同学对纽扣锂电池的特性进行了实验探究.该类电池的内阻约为1 kΩ～5 kΩ,电动势标称值为3 V.现有以下实验器材：A．电压表V1：量程3 V,内阻约20 kΩB．电压表V2：量程6 V,内阻约10 kΩC．定值电阻1 kΩD．定值电阻20 kΩE．滑动变阻器一只(0～50 kΩ),待测纽扣锂电池,开关,导线若干(1)实验原理见图甲,请选择合适的实验器材,在图中的小虚线框里标出所选取的器材编号.(2)该同学测量出路端电压U和干路电流I,作出U-I曲线如图乙,可知电池的短路电流是________ mA,电动势是________ V,内阻为________ kΩ.(3)当路端电压为1.5 V时,负载消耗的电功率为________ mW.15．(7分)如图甲所示的电路中,R1、R2均为定值电阻,且R1＝100 Ω,R2阻值未知,R3为一滑动变阻器．当其滑片P从左端滑至右端时,测得电源的路端电压随电源中流过的电流变化图线如图乙所示,其中A、B两点是滑片P在变阻器的两个不同端点得到的.求：(1)电源的电动势和内阻；(2)定值电阻R2的阻值；(3)滑动变阻器的最大阻值.16．(9分)如图所示的电路中,电源的电动势E＝12 V,内阻未知,R1＝8 Ω,R2＝1.5 Ω,L为规格“3 V,3 W”的灯泡,开关S断开时,灯泡恰好正常发光(不考虑温度对灯泡电阻的影响).试求：(1)灯泡的额定电流和电阻；(2)电源的内阻；(3)开关S闭合时,灯泡实际消耗的功率.17．(10分)在如图甲所示的电路中,R1和R2都是纯电阻,它们的伏安特性曲线分别如图乙中Oa、Ob所示.电源的电动势E＝7.0 V,内阻忽略不计.(1)调节滑动变阻器R3,使电阻R1和R2消耗的电功率恰好相等,求此时电阻R1和R2的阻值为多大？R3接入电路的阻值为多大？(2)调节滑动变阻器R3,使R3＝0,这时电阻R1和R2消耗的电功率各是多少？18．(10分)一台电风扇,内阻为20 Ω,接上220 V电压后,消耗的功率为66 W.求：(1)电风扇正常工作时通过风扇电动机的电流强度；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后,扇叶被卡住,不能转动,则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？物理答案一、选择题(本题共12小题,每小题4分.在每小题给出的四个选项中,第1～8题只有一项符合题目要求,第9～12题有多项符合题目要求.全部选对的得4分,选对但不全的得2分,有选错的得0分)1．【答案】A【解析】电源是把其他形式的能转化为电能的装置,电路中每通过1 C的电量,该电池能将1.5 J的化学能转变成电能,故A正确；接入电路后,两极电压为路端电压,若外电路正常工作,则路端电压小于电动势,故B错误；电动势表示电源是把其他形式的能转化为电能的本领的物理量,电动势大储存的电能不一定多,故C错误；一节干电池的电动势为1.5 V,表示该电池能将1 C电量的正电荷由负极移送到正极的过程中,非静电力做了1.5 J的功,故D错误.2．【答案】B【解析】要使灯L亮,“非”门的输出应该为“1”,故“非”门的输入为“0”,所以“或”门的两个输入端都应该为0,B正确.3．【答案】B【解析】将四分之一圆形薄合金片看成一个电阻,设为r,图甲中等效为两个电阻并联,R甲＝r2,图乙中等效为两个电阻串联,R乙＝2r,所以R甲＝14R乙,所以B正确.4．【答案】C【解析】由题图知,在C点,电源的总功率等于电源内部的热功率,所以电源的电动势为E＝3 V,短路电流为I＝3 A,所以电源的内阻为r＝EI＝1 Ω.图象上AB段所表示的功率为P AB＝P总－I2r＝(1×3－12×1) W＝2 W,故C正确,A、B、D错误.5．【答案】D【解析】改装后的电流表是小量程电流计与定值电阻并联而成,图甲中的A1、A2并联,表头的电压相等,电流相等,指针偏转的角度相同,量程不同的电流表读数不同,故AB 错误；图乙中的A1、A2串联,A1、A2的示数相同,由于量程不同,内阻不同,电表两端的电压不同,流过表头的电流不同,指针偏转的角度不同.因两电流表的内阻之比为A1 A235 0.61RR==,则两电表两端的电压之比为5∶1,则A1、A2的指针偏角角度之比5∶1,故C 错误,D正确.6．【答案】B【解析】由上图可知电源电动势为6 V,电源内阻为0.5 Ω.A项中三电阻并联,R外＝1Ω,I＝ER外＋r＝4 A,U＝IR外＝4 V；B项中两个电阻串联,然后与第三个电阻并联,R外＝2 Ω,I＝2.4 A,U＝IR外＝4.8 V；C项中三电阻串联,R外＝9 Ω,I＝0.63 A,U＝IR外＝5.68 V；D项中两电阻并联后与第三个电阻串联,R外＝4.5 Ω,I＝1.2 A,U＝IR外＝5.4 V.故选B.7．【答案】C【解析】当cd端短路时,ab间电路的结构是：电阻R2、R3并联后与R1串联,等效电阻为R＝R2R3R2＋R3＋R1＝12×416Ω＋1 Ω＝4 Ω,故A错误；当ab端短路时,cd之间电路结构是：电阻R1、R3并联后与R2串联,等效电阻为R＝R1R3R1＋R3＋R2＝1×45Ω＋12 Ω＝12.8 Ω,故B错误；当ab两端接通测试电源时,cd两端的电压等于电阻R3两端的电压,为U3＝R3R1＋R3E＝45×10 V＝8 V,故C正确；当cd两端接通测试电源时,ab两端的电压等于电阻R3两端的电压,为U3＝R3R2＋R3E＝412＋4×10 V＝2.5 V,故D错误.8．【答案】D【解析】当滑片P滑到最右端时,R2被短路,R3与整个变阻器R并联,并联电阻上的电流都是0.5 A,则并联电阻相等,都是12 Ω,A错误；电源电动势313()12VR RE I R rR R⋅=++=+,B错误；当滑片P滑到最左端时,R3、R2及变阻器R都被短路,此时电流表的读数112AEIR r==+,C错误；滑片P位于变阻器的中点时,R3与12R并联后再与R1串联,此时R并＝4 Ω,I总＝1.2 A,则并联部分的电压U＝4.8 V,变阻器上消耗的功率23.84W/2RUPR==,D正确.9．【答案】CD【解析】电路消耗的电功率的计算公式P＝UI,P＝Wt是普遍适用的,而A、B两选项只适用于纯电阻电路,而电视机、洗衣机、微波炉和排油烟机都不是纯电阻电器,所以A、B错误,C、D正确.10．【答案】CD【解析】由于用交流电压表测得b、d两点间电压为220 V,这说明ab间电路是通的,bc间电路不通或cd间电路不通；由于用交流电压表测得a、c两点间为220 V,这说明cd间电路是通的,ab间电路不通或bc间电路不通；综合分析可知bc间电路不通,ab间、cd间电路通,即选项C、D正确.11．【答案】BC【解析】要使AB与BC间的电压相等,即有E＝U AB＋U BC,U AB＝U BC,解得U BC＝3.5 V.而U BC ＝U ＋IR 1,得U ＝U BC －IR 1,将U BC ＝3.5 V ,R 1＝1000 Ω代入得U ＝3.5－1000I ,在题给图象中作出函数关系U ＝3.5－1000I 的图象,两图象的交点对应的横纵坐标I ＝1.5 mA,U ＝2 V 即为公共解,由IR ＝U 解得R ＝1333 Ω.12．【答案】CD【解析】据题知电子元件M 满足欧姆定律,所以1M E I R k==是定值,即滑动变阻器的滑片向上移动时电路中电流不变,电流表的示数不变,R 1两端电压不变,即电容器板间的电压U C 不变,所以液滴仍静止,故A 错误,C 正确；因电流不变,所以电源的内电压不变,则路端电压不变,所以电压表V 1示数不变.因R 2的电阻减小,所以其两端电压减小,即电压表V 2示数减小,故B 错误；路端电压和R 1两端电压均不变,R 2的电压减小,则电子元件M 两端的电压增大,由P ＝UI 知,电子元件消耗的总功率增大,故D 正确.二、非选择题(本题共6小题,共52分.把答案填在题中的横线上或按题目要求作答.解答题应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分.有数值计算的题,答案中必须明确写出数值和单位)13．(8分)【答案】(1)短接 欧姆调零旋钮 (2)1 2.5 (3)＜ 14．(8分)【答案】(1)如图所示(2)2.62(2.60～2.63均可) 2.91(2.90～2.93均可) 1.11(1.08～1.15均可) (3)1.95(1.92～1.97均可)【解析】(1)图中,闭合电路中路端电压大于R 0两端的电压,可用电压表B 测量路端电压,电压表A 测量R 0的电压,电阻R 0选用定值电阻C 足够,因为电源内阻较大,如图所示.(2)根据闭合电路欧姆定律得U ＝E -Ir ,当I ＝0时U ＝E ,由图可知,U －I 图象的纵轴截距大小等于电池的电动势,故电池的电动势E ＝2.90 V ；短路时U ＝0,则由图知,短路电流I ＝2.60 mA,图象的斜率的绝对值等于电池的内阻,则r ＝|ΔUΔI |＝1.12×103Ω＝1.12 k Ω.(3)当路端电压为1.5 V 时,由图象读出电流I ＝1.3 mA,电源的输出功率P ＝UI ＝1.5×1.3×10-3 W ＝1.95 mW.15．(7分)【解析】(1)由题图乙中AB 线延长,交U 轴于20 V 处,交I 轴于1.0 A 处可知电源的电动势为E ＝20 V ,内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时,电路参数对应题图乙中的B 点,即U 2＝4 V 、I 2＝0.8 A 得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时,由题图乙知此时U 外＝16 V ,I 总＝0.2 A,所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2,所以滑动变阻器的最大阻值为R 3＝300 Ω.16．(9分)【解析】(1)灯泡的额定电流I 0＝P 0U 0＝33 A ＝1 A电阻R L ＝U 20P 0＝323Ω＝3 Ω.(2)S 断开时,灯泡L 正常发光,即I 1＝I 0,根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω.(3)S 闭合时,设外电路总电阻为R 外,R 外＝R L ·R 2R L ＋R 2＋R 1＝9 Ω 干路电流为I 总＝ER 外＋r＝1.2 A灯泡两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯泡实际消耗功率P ＝U 2LR L ＝0.48 W.17．(10分)【解析】(1)R 1、R 2和R 3串联,电流相等,当电阻R 1和电阻R 2消耗的电功率相等时,由伏安特性曲线可知,此时电路中的电流I ＝2.5 mA这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V 由欧姆定律得R 1＝R 2＝U 1I ＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω. (2)当R 3＝0时U 1′＋U 2′＝E ＝7 V又因通过电阻R1和R2的电流相等,从伏安特性曲线上可以看出,I′＝3.5 mA,且U1′＝3 VU2′＝4 V电阻R1消耗的电功率为P1＝I′U1′＝1.05×10－2 W电阻R2消耗的电功率为P2＝I′U2′＝1.4×10－2 W.18．(10分)【解析】(1)由P入＝IU得I＝P入U＝66220A＝0.3 A.(2)电风扇正常工作时转化为内能的功率P内＝I2r＝0.32×20 W＝1.8 W电风扇正常工作时转化为机械能的功率P机＝P入－P内＝66 W－1.8 W＝64.2 W电风扇正常工作时电动机的效率η＝P机P入×100%＝64.266×100%≈97.3%.(3)电风扇扇叶被卡住后通过电动机的电流I′＝Ur＝22020A＝11 A电动机消耗的电功率P＝I′U＝11×220 W＝2420 W 电动机发热功率P热＝I′2r＝112×20 W＝2420 W.。
课标专用5年高考3年模拟A版2021高考物理专题九恒定电流试题96
专题九恒定电流
探考情悟真题
【考情探究】
考点考向
5年考情预测热
度
考题示例学业水平关联考点素养要素解法
电路的基
本概念和规律基本概念
和规律
2019浙江4月选考,8,3
分
2 科学推理
★★☆2016课标Ⅱ,17,6分 3 电容器科学推理等效法
2015安徽理综,17,6分 4 电场强度科学推理
闭合电路欧姆定律
动态电路的分
析
2016上海单科,18,4分 3 科学推理
★★★电路的
分析计算
2019江苏单科,3,3分 3 科学推理
2018北京理综,23,18分 4 U-I图像科学推理图像法
分析解读本专题研究部分电路与闭合电路。
研究各种电路所加电压、电流及消耗的功
率所遵循的规律。
复习中应理清各个基本概念,熟记各公式,明确各公式的适用条件。
由于本
专题知识与实际生活联系密切,必须要加强培养用物理知识解决实际问题的能力,同时深刻
理解并熟练掌握各相关实验的基本原理,加强对基本仪器使用的复习以及对设计实验方法的
迁移运用。
本专题知识经常与后面的电磁感应、交变电流知识相结合。
运用相关的电路知识、
运动学规律、能量守恒等来解决一些综合题是高考中又一重点和难点。
1。
高考物理《恒定电流》真题练习含答案
高考物理《恒定电流》真题练习含答案1.[2024·新课标卷](多选)电动汽车制动时可利用车轮转动将其动能转换成电能储存起来．车轮转动时带动磁极绕固定的线圈旋转，在线圈中产生电流．磁极匀速转动的某瞬间，磁场方向恰与线圈平面垂直，如图所示．将两磁极间的磁场视为匀强磁场，则磁极再转过90°时，线圈中()A．电流最小B．电流最大C．电流方向由P指向QD．电流方向由Q指向P答案：BD解析：磁极顺时针匀速转动相当于线圈逆时针匀速转动，线圈从中性面位置开始转动，磁极转过90°时即线圈逆时针转过90°时，穿过线圈的磁通量为0，磁通量的变化率最大，线圈中电流最大，A错误，B正确；磁极转过90°时相当于题图示中PQ向下切割磁感线，由右手定则可知线圈中电流方向由Q指向P，C错误，D正确．2．[2023·江苏卷]小明通过实验探究电压表内阻对测量结果的影响．所用器材有：干电池(电动势约1.5 V，内阻不计)2节；两量程电压表(量程0～3 V，内阻约3 kΩ；量程0～15 V，内阻约15 kΩ)1个；滑动变阻器(最大阻值50 Ω)1个；定值电阻(阻值50 Ω)21个；开关1个及导线若干．实验电路如图1所示．(1)电压表量程应选用________(选填“3 V”或“15 V”).(2)图2为该实验的实物电路(右侧未拍全).先将滑动变阻器的滑片置于如图所示的位置，然后用导线将电池盒上接线柱A与滑动变阻器的接线柱________(选填“B”“C”或“D”)连接，再闭合开关，开始实验．(3)将滑动变阻器滑片移动到合适位置后保持不变，依次测量电路中O与1，2，…，21之间的电压．某次测量时，电压表指针位置如图3所示，其示数为________ V．根据测量数据作出电压U与被测电阻值R的关系图线，如图4中实线所示．(4)在图1所示的电路中，若电源电动势为E，电压表视为理想电压表，滑动变阻器接入的阻值为R1，定值电阻的总阻值为R2，当被测电阻为R时，其两端的电压U＝________(用E、R1、R2、R表示)，据此作出UR理论图线如图4中虚线所示．小明发现被测电阻较小或较大时，电压的实测值与理论值相差较小．(5)分析可知，当R较小时，U的实测值与理论值相差较小，是因为电压表的分流小，电压表内阻对测量结果影响较小．小明认为，当R较大时，U的实测值与理论值相差较小，也是因为相同的原因．你是否同意他的观点？请简要说明理由________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案：(1)3 V(2)D(3)1.50(4)ERR1＋R2(5)不同意，理由见解析解析：(1)所用电源为两节干电池，电动势为3 V，则所用电表量程为3 V；(2)闭合开关之前，滑动变阻器阻值应该调到最大，则由图可知，电池盒上的接线柱A 应该与滑动变阻器的接线柱D连接；(3)电压表最小刻度为0.1 V，则读数为1.50 V；(4)由闭合电路欧姆定律可得I＝ER1＋R2当被测电阻阻值为R时电压表读数U＝IR＝ERR1＋R2(5)不同意；当R较大时，则电压表内阻不能忽略，则电路中的电流I＝ER1＋（R2－R）＋RR V R＋R V则电压表读数为U＝ER1＋（R2－R）＋RR VR＋R V·RR VR＋R V＝E（R1＋R2－R）（R＋R V）RR V＋1当R较大时，R＝R2时R最大，此时U＝ER1（R2＋R V）R2R V ＋1＝ER1R V＋R1R2＋1因R V≫R1，则电压表读数接近于U＝ER1 R2＋1＝ER2R1＋R23．[2022·全国甲卷]某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10 mA，内阻约10 Ω)，微安表(量程100 μA，内阻R g待测，约1 kΩ)，滑动变阻器R(最大阻值10 Ω)，定值电阻R0(阻值10 Ω)，开关S，导线若干．(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0 μA，电流表的示数为9.00 mA，由此计算出微安表内阻R g＝________ Ω.答案：(1)如图所示(2)990解析：流过电阻R 0的电流I 0＝I －I g ＝9 mA －0.09 mA ＝8.91 mA ，由欧姆定律可知，R g＝I 0R 0I g ＝8.91×100.09Ω＝990 Ω. 4．[2024·浙江1月，节选]在“观察电容器的充、放电现象”实验中，把电阻箱R(0～9 999 Ω)、一节干电池、微安表(量程0～300 μA ，零刻度在中间位置)、电容器C(2 200 μF 、16 V )、单刀双掷开关组装成如图1所示的实验电路．(1)把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到零；然后把开关S 接2，微安表指针偏转情况是________．A ．迅速向右偏转后示数逐渐减小B ．向右偏转示数逐渐增大C ．迅速向左偏转后示数逐渐减小D ．向左偏转示数逐渐增大(2)再把电压表并联在电容器两端，同时观察电容器充电时电流和电压变化情况．把开关S 接1，微安表指针迅速向右偏转后示数逐渐减小到160 μA 时保持不变；电压表示数由零逐渐增大，指针偏转到如图2所示位置时保持不变，则电压表示数为________V ，电压表的阻值为________kΩ(计算结果保留两位有效数字).答案：(1)C (2)0.50 3.1解析：(1)把开关S 接1，电容器充电，电流从右向左流过微安表，微安表指针迅速向右偏转后示数逐渐减小到零；把开关S 接2，电容器放电，电流从左向右流过微安表，则微安表指针迅速向左偏转后示数逐渐减小．(2)由题意可知电压表应选用0～3 V 量程，由图2可知此时分度值为0.1 V ，需要估读到0.01 V ，则读数为0.50 V ．当微安表示数稳定时，电容器中不再有电流通过，此时干电池、电阻箱、微安表和电压表构成回路，根据闭合电路欧姆定律有R ＋R V ＝E I ＝ 1.5160×10－6 Ω＝9.375 kΩ 根据串联电路规律有R R V ＝U R U V ＝1.5－0.50.5＝2 联立可得R V≈3.1 kΩ5．[2021·广东卷]某小组研究热敏电阻阻值随温度的变化规律．根据实验需要已选用了规格和量程合适的器材．(1)先用多用电表预判热敏电阻阻值随温度的变化趋势．选择适当倍率的欧姆挡，将两表笔________，调节欧姆调零旋钮，使指针指向右边“0 Ω”处．测量时观察到热敏电阻温度越高，相同倍率下多用电表指针向右偏转角度越大，由此可判断热敏电阻阻值随温度的升高而________．(2)再按下图连接好电路进行测量．①闭合开关S前，将滑动变阻器R1的滑片滑到________端(填“a”或“b”).将温控室的温度设置为T，电阻箱R0调为某一阻值R01.闭合开关S，调节滑动变阻器R1，使电压表和电流表的指针偏转到某一位置．记录此时电压表和电流表的示数、T和R01.断开开关S.再将电压表与热敏电阻C端间的导线改接到D端，闭合开关S.反复调节R0和R1，使电压表和电流表的示数与上述记录的示数相同．记录此时电阻箱的阻值R02.断开开关S.②实验中记录的阻值R01________R02(填“大于”“小于”或“等于”)，此时热敏电阻阻值R T＝________．(3)改变温控室的温度，测量不同温度时的热敏电阻阻值，可以得到热敏电阻阻值随温度的变化规律．答案：(1)短接减小(2)①b②大于R01－R02解析：(1)使用多用电表的欧姆挡前应先欧姆调零，即将两表笔短接．温度越高，相同倍率下多用电表的指针向右偏转的角度越大，则电阻阻值越小，故热敏电阻的阻值随温度的升高而减小．(2)①闭合开关前，为了保护电路，应该将滑动变阻器的滑片移到b端．②将电压表与热敏电阻C端间的导线改接到D，调节滑动变阻器和电阻箱，使电压表和电流表的示数与改接前一致，则R01＝R02＋R T，所以R01>R02，R T＝R01－R02.。
2021届高考物理一轮复习专题重组卷第一部分单元九恒定电流含解析
单元九 恒定电流 考点 1.欧姆定律(Ⅱ)；2.电阻定律(Ⅰ)；3.电阻的串联、并联(Ⅰ)；4.电源的电动势和内阻(Ⅱ)；5.闭合电路的欧姆定律 (Ⅱ)；6.电功率、焦耳定律(Ⅰ)知识点1.欧姆定律、焦耳定律的应用；2.电路故障判断和电路动态问题分析；3.闭合电路的欧姆定律、各类电功率的计算；4.串、并联电路的特点及应用第Ⅰ卷(选择题，共48分)一、选择题(本题共12小题，每小题4分，共48分。
在每小题给出的四个选项中，第1～7题只有一项符合题目要求，第8～12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分，有选错的得0分)1．(2019·北京市石景山区高三上期末)某小灯泡的一段伏安特性曲线如图所示，当通过灯泡的电流由0.10 A 变为0.15 A 时，灯泡的电阻变化了( )A ．10 Ω B．30 ΩC ．40 Ω D．60 Ω答案 A解析 由图可读出，当电流I a ＝0.10 A ，电压U a ＝3 V 时，其电阻为R a ＝U a I a ＝30.1Ω＝30 Ω；当电流I b ＝0.15 A ，电压U b ＝6 V 时，其电阻为R b ＝U b I b ＝60.15Ω＝40 Ω，则电阻的改变量ΔR ＝40 Ω－30 Ω＝10 Ω，A 正确。
2．(2019·浙江杭州高三上学期模拟)如图有一内电阻为 4.4 Ω的电解槽和一盏标有“110V 60 W”的灯泡串联后接在电压为220 V 的直流电路两端，灯泡正常发光，则( )A ．电解槽消耗的电功率为120 WB ．电解槽消耗的电功率为60 WC．电解槽的发热功率为60 WD．电路消耗的总功率为60 W答案 B解析由于灯泡正常发光，所以电解槽的电压和灯泡两端的电压相等，都是110 V，由于电解槽和灯泡串联，通过它们的电流相等，且I＝PU＝611A，所以电解槽消耗的电功率为P＝UI＝110×611 W＝60 W，A错误，B正确；电解槽的发热功率为P热＝I2r＝⎝⎛⎭⎪⎫6112×4.4 W≈1.3W，C错误；电路消耗的总功率为P总＝U总I＝220×611W＝120 W，D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题九恒定电流探考情悟真题【考情探究】考点考向5年考情预测热度考题示例学业水平关联考点素养要素解法电路的基本概念和规律基本概念和规律2019浙江4月选考,8,3分2 科学推理★★☆2016课标Ⅱ,17,6分 3 电容器科学推理等效法2015安徽理综,17,6分 4 电场强度科学推理闭合电路欧姆定律动态电路的分析2016上海单科,18,4分 3 科学推理★★★电路的分析计算2019江苏单科,3,3分 3 科学推理2018北京理综,23,18分 4 U-I图像科学推理图像法分析解读本专题研究部分电路与闭合电路。
研究各种电路所加电压、电流及消耗的功率所遵循的规律。
复习中应理清各个基本概念,熟记各公式,明确各公式的适用条件。
由于本专题知识与实际生活联系密切,必须要加强培养用物理知识解决实际问题的能力,同时深刻理解并熟练掌握各相关实验的基本原理,加强对基本仪器使用的复习以及对设计实验方法的迁移运用。
本专题知识经常与后面的电磁感应、交变电流知识相结合。
运用相关的电路知识、运动学规律、能量守恒等来解决一些综合题是高考中又一重点和难点。
【真题探秘】破考点练考向【考点集训】考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。
棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。
在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为( )A.UUUUU B.UU2UUUUC.neρLD.UUUUUU答案 A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则( )A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案 C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。
当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。
则( )A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。
闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是( )A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是( )A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案 C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。
R0是定值电阻,R是可变电阻(调温开关),其电阻值均不受温度影响。
(1)该电熨斗温度最低时的功率为121W,温度最高时的功率为484W,求R0的阻值及R的阻值变化范围。
(2)假定电熨斗每秒钟散发的热量Q跟电熨斗表面温度与环境温度的温差关系如乙图所示,现在温度为20℃的房间使用该电熨斗来熨烫毛料西服,要求熨斗表面温度为220℃,且保持不变,问应将R的阻值调为多大?答案(1)温度最低挡,P1=U2U max+U0,即121W=(220V)2U max+U0温度最高挡,P2=U2U0,即484W=(220V)2U0解得R0=100Ω,R max=300Ω所以R的阻值变化范围是0到300Ω(2)10Ω炼技法提能力【方法集训】方法1 电路故障的分析方法1.(2020届内蒙古包头三校联考,7)如图所示,闭合开关S,两个灯泡都不亮,电流表指针几乎不动,而电压表指针有明显偏转,该电路的故障可能是( )A.电流表坏了或未接好B.从a经过L1到b的电路中有断路C.L2灯丝烧断或灯座未接通D.电流表和L1、L2都坏了答案 B2.(2018山西太原阶段检测)(多选)在如图所示的电路中,由于某一电阻发生短路或断路,使A灯变暗,B灯变亮,则故障可能是( )A.R1短路B.R2断路C.R3断路D.R4短路答案BC方法2 含容电路问题的分析与计算1.(2018陕西西安质检,8)如图所示的电路中,电源的电动势为E,内阻为r,R1、R3为定值电阻,R2为滑动变阻器,C为平行板电容器,开关S闭合后,电容器两板正中央有一个带电液滴恰好静止。
电流表和电压表都可以视为理想电表。
当滑动变阻器滑片P向b端滑动过程中,下述说法正确的是( )A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电容器C所带电荷量增加,液滴向上加速运动D.电容器C所带电荷量减小,液滴向下加速运动答案 D2.如图所示,电路中接一电动势为4V、内阻为2Ω的直流电源。
电阻R1、R2、R3、R4的阻值均为4Ω,电容器的电容为30μF,电流表的内阻不计,当电路稳定后,求:(1)电流表的读数;(2)电容器所带的电荷量;(3)如果断开电源,通过R2的电荷量。
答案(1)0.4A (2)4.8×10-5C (3)2.4×10-5C【5年高考】A组基础题组1.(2019浙江4月选考,8,3分)电动机与小电珠串联接入电路,电动机正常工作时,小电珠的电阻为R1,两端电压为U1,流过的电流为I1;电动机的内电阻为R2,两端电压为U2,流过的电流为I2。
则( )A.I1<I2B.U1U2>U1 U2C.U1U2=U1U2D.U1U2<U1U2答案 D2.(2015安徽理综,17,6分)一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ,棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。
在棒两端加上恒定的电压时,棒内产生电流,自由电子定向运动的平均速率为v,则金属棒内的电场强度大小为( )A.UU22UU B.UU2SnUC.ρnevD.UUUUU答案 C3.(2015北京理综,19,6分)如图所示,其中电流表A的量程为0.6A,表盘均匀划分为30个小格,每一小格表示0.02A;R1的阻值等于电流表内阻的12;R2的阻值等于电流表内阻的2倍。
若用电流表A的表盘刻度表示流过接线柱1的电流值,则下列分析正确的是( )A.将接线柱1、2接入电路时,每一小格表示0.04AB.将接线柱1、2接入电路时,每一小格表示0.02AC.将接线柱1、3接入电路时,每一小格表示0.06AD.将接线柱1、3接入电路时,每一小格表示0.01A答案 C4.(2016课标Ⅱ,17,6分)阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。
开关S断开且电流稳定时,C所带的电荷量为Q1;闭合开关S,电流再次稳定后,C 所带的电荷量为Q2。
Q1与Q2的比值为( )A.25B.12C.35D.23答案 CB组提升题组1.(2019江苏单科,3,3分)如图所示的电路中,电阻R=2Ω。
断开S后,电压表的读数为3V;闭合S后,电压表的读数为2V,则电源的内阻r为( )A.1ΩB.2ΩC.3ΩD.4Ω答案 A2.(2016江苏单科,8,4分)(多选)如图所示的电路中,电源电动势为12V,内阻为2Ω,四个电阻的阻值已在图中标出。
闭合开关S,下列说法正确的有( )A.路端电压为10VB.电源的总功率为10WC.a、b间电压的大小为5VD.a、b间用导线连接后,电路的总电流为1A答案AC3.(2016上海单科,18,4分)(多选)如图所示电路中,电源内阻忽略不计。
闭合开关,电压表示数为U,电流表示数为I;在滑动变阻器R1的滑片P由a端滑到b端的过程中( )A.U先变大后变小B.I先变小后变大C.U与I比值先变大后变小D.U变化量与I变化量比值等于R3答案BC4.(2018北京理综,23,18分)如图1所示,用电动势为E、内阻为r的电源,向滑动变阻器R 供电。
改变变阻器R的阻值,路端电压U与电流I均随之变化。
(1)以U为纵坐标,I为横坐标,在图2中画出变阻器阻值R变化过程中U-I图像的示意图,并说明U-I图像与两坐标轴交点的物理意义。
(2)a.请在图2画好的U-I关系图线上任取一点,画出带网格的图形,以其面积表示此时电源的输出功率;b.请推导该电源对外电路能够输出的最大电功率及条件。
(3)请写出电源电动势定义式,并结合能量守恒定律证明:电源电动势在数值上等于内、外电路电势降落之和。
答案(1)U-I图像如图所示。
图像与纵轴交点的纵坐标值为电源电动势,与横轴交点的横坐标值为短路电流。
(2)a.如图所示。
b.电源输出的电功率P=I 2R=(UU +U )2R=U 2U +2U +U 2U当外电路电阻R=r 时,电源输出的电功率最大,为 P max =U 24U(3)电动势定义式 E=UU根据能量守恒定律,在题图所示电路中,非静电力做功W 产生的电能等于在外电路和内电路产生的电热,即W=I 2rt+I 2Rt=Irq+IRq 得E=Ir+IR=U 内+U 外C 组 教师专用题组1.(2016北京理综,19,6分)某兴趣小组探究用不同方法测定干电池的电动势和内阻,他们提出的实验方案中有如下四种器材组合。
为使实验结果尽可能准确,最不可取．．．．的一组器材是 ( )A.一个安培表、一个伏特表和一个滑动变阻器B.一个伏特表和多个定值电阻C.一个安培表和一个电阻箱D.两个安培表和一个滑动变阻器 答案 D2.(2014上海单科,18,4分)(多选)如图,电路中定值电阻阻值R大于电源内阻阻值r。
将滑动变阻器滑片向下滑动,理想电压表V1、V2、V3示数变化量的绝对值分别为ΔU1、ΔU2、ΔU3,理想电流表A示数变化量的绝对值为ΔI,则( )A.A的示数增大B.V2的示数增大C.ΔU3与ΔI的比值大于rD.ΔU1大于ΔU2答案ACD3.(2015北京理综,24,20分)真空中放置的平行金属板可以用作光电转换装置,如图所示。
光照前两板都不带电。
以光照射A板,则板中的电子可能吸收光的能量而逸出。
