HG体外高频热疗培训讲义常规
高频电疗(华讲义)

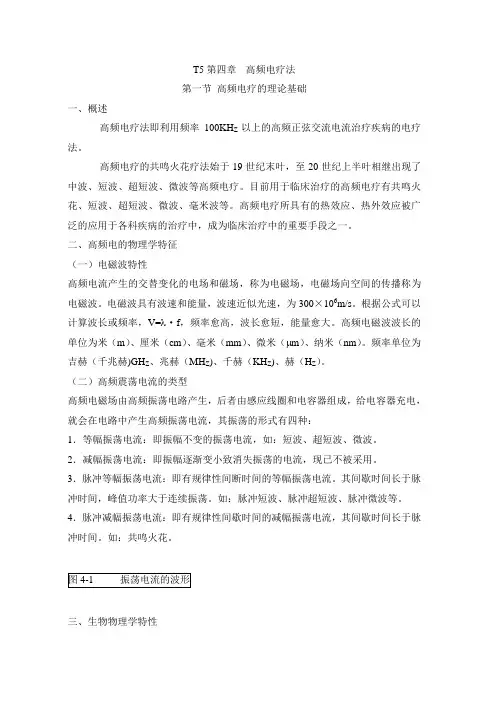

T5第四章高频电疗法第一节高频电疗的理论基础一、概述高频电疗法即利用频率100KH Z以上的高频正弦交流电流治疗疾病的电疗法。
高频电疗的共鸣火花疗法始于19世纪末叶，至20世纪上半叶相继出现了中波、短波、超短波、微波等高频电疗。
目前用于临床治疗的高频电疗有共鸣火花、短波、超短波、微波、毫米波等。
高频电疗所具有的热效应、热外效应被广泛的应用于各科疾病的治疗中，成为临床治疗中的重要手段之一。
二、高频电的物理学特征（一）电磁波特性高频电流产生的交替变化的电场和磁场，称为电磁场，电磁场向空间的传播称为电磁波。
电磁波具有波速和能量，波速近似光速，为300×106m/s。
根据公式可以计算波长或频率，V=λ·f，频率愈高，波长愈短，能量愈大。
高频电磁波波长的单位为米（m）、厘米（cm）、毫米（mm）、微米（μm）、纳米（nm）。
频率单位为吉赫（千兆赫)GH Z、兆赫（MH Z)、千赫（KH Z)、赫（H Z）。
（二）高频震荡电流的类型高频电磁场由高频振荡电路产生，后者由感应线圈和电容器组成，给电容器充电，就会在电路中产生高频振荡电流，其振荡的形式有四种：1．等幅振荡电流：即振幅不变的振荡电流，如：短波、超短波、微波。
2．减幅振荡电流：即振幅逐渐变小致消失振荡的电流，现已不被采用。
3．脉冲等幅振荡电流：即有规律性间断时间的等幅振荡电流。
其间歇时间长于脉冲时间，峰值功率大于连续振荡。
如：脉冲短波、脉冲超短波、脉冲微波等。
4．脉冲减幅振荡电流：即有规律性间歇时间的减幅振荡电流，其间歇时间长于脉冲时间。
如：共鸣火花。
三、生物物理学特性（一）无电解作用：高频电疗属于正弦交流电，故无电解作用。
（二）对神经肌肉无兴奋作用：引起神经、肌肉兴奋的脉冲电持续时间必须>0.01ms，而100KH Z以上高频电的脉冲持续时间<0.01ms，所以不能引起神经、肌肉的兴奋。
（三）电极不必接触皮肤：容抗的计算公式为：Xc=******，即容抗与频率成反比，高频电流的频率高达100KH Z以上，故间隔空气的电极与皮肤间的容抗小，电流容易通过，所以高频电疗时电极（辐射器）可以不接触皮肤。
体外高频热疗诊疗护理管理规范
体外高频治疗医师（护士）工作职责1、各班人员必须提前半个小时做换班准备。
2、上班时必须服装整洁，挂工作牌，不谈与工作无关的事情，不串岗，不脱岗，工作场所不吸烟，不吃零食。
3、换班时，检查机器运转情况是否完好，预防可能出现的故障和掌握简单的故障排除方法，严防机器不应有的损伤及零配件、材料的短少，发现情况及时请维修人员维修。
4、详细阅读、正确执行医嘱，如医嘱不详或有疑问时，及时向主管医师提出，询问清楚后方可执行治疗。
5、认真仔细阅读每一张治疗单，做好每个病人姓名、年龄、性别、治疗部位的登记工作，要书写清楚，要求准确无误。
6、严格掌握治疗病人的适应症和禁忌症，对设备要求的禁忌症严格执行。
7、热情耐心接待每一位病人，认真、负责摆位。
8、本班工作结束前整理好机房内用物，并与下一班做好交班。
9、学习国内外先进治疗技术，参加院内各种业务学习，做好有关的资料积累和保管。
体外高频治疗护理规范一、治疗前：1.禁忌症说明：详见《使用说明书》。
2.主机预热：5～10分钟，在屏幕上提示“电子管预热完毕”安排患者上床后才可开高压。
，3.避免患者烫伤：a)金属: 除去体内外一切金属。
如无法去除的，必须距离极板外缘30cm以外。
b)水：照射部位体表避免有水或潮湿的衣物。
c)衣物：治疗时患者裸露照射或穿纯棉衣物、盖纯棉床单。
4.极板距离：上极板距体表的垂直距离为3～7cm，（例如：胸腹等躯干部位为5～7cm，四肢等部位为3～5cm，男性生殖器照射时为7～10cm。
）二、治疗中：1.治疗时尽量保持身体位置不变，及时将受热感觉告诉医生。
2.治疗过程中，患者感觉治疗部位热感最舒适为佳。
热感强，疗效相对好，但容易烫伤，因此告诫患者切莫强忍。
如遇过热不能忍受时，应降低栅极电压或远离极板操作，配合输出调谐。
3.如患者出汗过多，甚至汗湿床板或被单，必须暂停治疗，务必将汗擦干后（包括人体和床板上的汗，床单是湿的则必须更换干床单）才可继续治疗。
4.夏天应在室内安装风扇或空调来降低室内温度。
HG—2000体外高频热疗机治疗肿瘤患者的护理体会
HG—2000体外高频热疗机治疗肿瘤患者的护理体会摘要目的观察体外高频热疗治疗肿瘤患者的临床护理方法及效果。
方法采用HG-2000体外高频热疗机对369例肿瘤患者进行治疗（深部热疗），治疗前后均进行心理疏导和生活指导，观察治疗效果及不良反应。
结果369例患者均顺利完成了高频热疗，并均取得较好的疗效，治疗过程中皮肤发烫患者320例（86.72%），但未出现皮肤红肿；Ⅰ度烫伤仅表现为皮肤轻度发红的13例（3.52%）；皮下硬结16例（4.34%）；轻度焦虑2例（0.54%）。
上述不良反应经护理干预后，均未出现严重反应，且出院时均已痊愈。
结论体外高频热疗为无痛、无毒的绿色疗法，在治疗前对患者做好心理护理和沟通，在治疗过程中注意密切观察，可以明显减少热疗的不良反应。
关键词体外高频热疗；不良反应；护理恶性肿瘤是威胁当代人类生命健康的主要杀手之一，目前手术切除、放疗与化疗是迄今有效的治疗手段[1]。
但肿瘤常规治疗手段往往会因不良反应较大对身体造成严重伤害，而令肿瘤患者望而生畏。
探索治疗肿瘤的方法一直为医学界所关注。
而既可以有效杀灭癌细胞，同时又可以确保损伤小以及不良反应小的肿瘤治疗手段是医患双方都殷切期盼的一个愿望。
随着近些年来热疗技术的迅速发展其已被推崇为“绿色疗法”，因其不良反应低、疗效确切，且可以协同其他治疗方法而逐渐为广大肿瘤学者所认可[2]。
本院从2010年开始采用HG-2000体外高频热疗机对肿瘤患者进行治疗（深部热疗）取得一定的疗效，在护理上也有更新的体会，对于有关护理方面的知识报告如下。
1 资料与方法1. 1 一般资料选取2010年7月～2015年12月本科室收治369例肿瘤患者作为研究对象，女196例，男173例，年龄38～80岁，平均年龄55.7岁；疾病类型：胃癌21例，乳腺癌44例，肺癌15例，肝癌97例（肝转移癌28例），胆管癌20例，结肠癌59例，卵巢癌63例，宫颈癌40例，胰腺癌10例。
体外高频热疗联合局部化疗治疗恶性胸水32例临床疗效观察
体外高频热疗联合局部化疗治疗恶性胸水32例临床疗效观察摘要】目的采用HG-2000体外高频热疗机结合化疗治疗恶性胸水，评价其疗效和毒副反应。
方法对32例各种晚期恶性肿瘤引起的恶性胸水患者，在进行常规化疗的同时进行体外高频热疗，治疗时间60min,每周2次。
结果 32例患者中CR 6.25%；PR 81.25%；NC 12.50%，总有效率（CR+PR）87.50%。
结论热化疗治疗恶性胸水疗效肯定，毒副作用不增加。
【关键词】恶性胸腔积液化疗热疗恶性胸水是晚期恶性肿瘤的并发症，临床多采用局部化疗的方法治疗。
为了提高治疗效果，我们于2009年6月至2012.年1月应用HG-2000体外高频热疗机结合局部化疗方法治疗恶性胸水32例，效果显著，现报告如下。
1 资料与方法1.1一般资料本组32例患者中，男性19例，女性13例，年龄31—85岁，中位年龄54岁，全部病例均有组织学和/或细胞学诊断，其中肺癌16例，乳腺癌9例，食道癌3例，淋巴瘤2例，结肠癌1例，胸膜间皮瘤1例所有患者Karnofsky评分在50-70分。
1.2 治疗方法在彩超定位下，根据患者胸腔积液情况，给予胸腔穿刺抽液1000-1500ml，给予胸腔注射顺铂80-100mg/次，完成后立即采用HG-2000体外高频热疗机进行体外热疗，功率为1200W，工作频率为13.56MHz，载波频率为100Hz，温度控制范围为（40.0±1）℃--（43.0±1）℃。
距皮肤距离为5-7cm，治疗时间为60min,每周胸腔化疗一次，热疗2次。
1.3 评价标准按照WHO疗效评价标准分别为显效（CR）：积液消失，持续四周以上；有效（PR）：积液减少>1/2达四周以上；无变化（NC）：积液减少<1/2或增加。
毒副反应判定标准：按WHO制定的抗肿瘤药物急性和亚急性标准判定。
2 结果2.1 临床疗效胸腔热化疗2次后判断疗效，32例患者中CR2例，占6.25%；PR26例，占81.25%；NC4例，占12.50%，总有效率（CR+PR）87.50%。
高频电疗法精品PPT课件
概念
➢ 波长100～10m，频率3～30MHz的高频电流称为 短波电流。
➢ 用短波电流作用于人体以治疗疾病的方法，称为 短波疗法。
21
一、物理特性
1.波长100～10m，频率3～30MHz，主要产生温 热效应 2.在高频交变磁场作用下，机体组织产生感应电 流（涡电流），从而引起组织产热。 3.热量分布不均匀，产热多集中于电阻较小、体 液丰富的肌肉与脂肪组织。 4.输出形式有等幅正弦连续波、等幅正弦脉冲波。
1.热效应 ⑴ 止痛 ⑵ 消炎 ⑶ 改善局部血液循环 2.非热效应
9
三、电磁波的生物物理学特 性
（五）高频电流与低、中频电流对人体作 用的比较
1.电流频率 2.作用特点 3.作用深度 4.温热效应 5.人体电阻
10
电流频率 对神经肌肉的作用 作用深度
温热效应
人体电阻 电解作用 治疗方式
对皮肤的刺激 作用机制
➢ 3.大功率超短波不宜采用单极法。 ➢ 4.慢性炎症、慢性伤口及黏连患者不宜进行长疗
程的超短波治疗，以免引起结缔组织增生过度 48
第四节 微波疗法
一、物理特性 二、治疗原理及治疗作用 三、治疗技术 四、临床应用
49
一、物理特性
➢ 为波长1m～1mm、频率300～300000MHz的特 高频电流，波段接近光波，介于红外线与超短 波之间。
离子高速振荡产生传导电流，偶极子 高速旋转产生位移电流
11
四、安全与防护
（一）安全技术
1.设备的安全措施 ⑴ 建筑要求：绝缘、干燥、远离金属物、单独 放置机器 ⑵ 电源要求：按要求设计安装、设计总电闸 ⑶ 机器要求：定期安全检查、不漏电 ⑷ 维修：专业人员维修
12
四、安全与防护
体外高频热疗机的使用流程

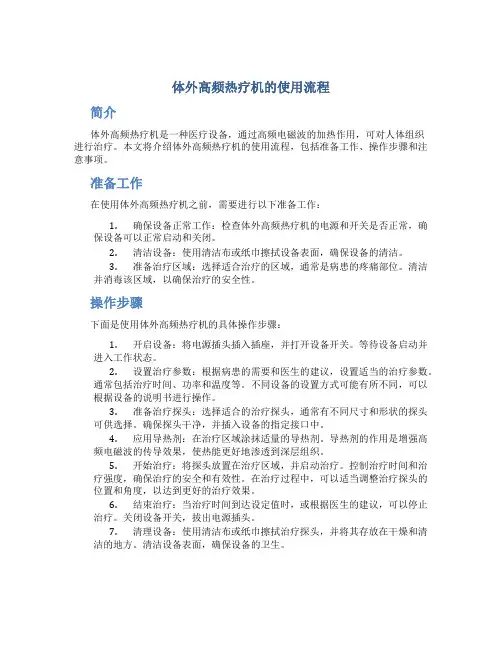

体外高频热疗机的使用流程简介体外高频热疗机是一种医疗设备，通过高频电磁波的加热作用，可对人体组织进行治疗。
本文将介绍体外高频热疗机的使用流程，包括准备工作、操作步骤和注意事项。
准备工作在使用体外高频热疗机之前，需要进行以下准备工作：1.确保设备正常工作：检查体外高频热疗机的电源和开关是否正常，确保设备可以正常启动和关闭。
2.清洁设备：使用清洁布或纸巾擦拭设备表面，确保设备的清洁。
3.准备治疗区域：选择适合治疗的区域，通常是病患的疼痛部位。
清洁并消毒该区域，以确保治疗的安全性。
操作步骤下面是使用体外高频热疗机的具体操作步骤：1.开启设备：将电源插头插入插座，并打开设备开关。
等待设备启动并进入工作状态。
2.设置治疗参数：根据病患的需要和医生的建议，设置适当的治疗参数。
通常包括治疗时间、功率和温度等。
不同设备的设置方式可能有所不同，可以根据设备的说明书进行操作。
3.准备治疗探头：选择适合的治疗探头，通常有不同尺寸和形状的探头可供选择。
确保探头干净，并插入设备的指定接口中。
4.应用导热剂：在治疗区域涂抹适量的导热剂。
导热剂的作用是增强高频电磁波的传导效果，使热能更好地渗透到深层组织。
5.开始治疗：将探头放置在治疗区域，并启动治疗。
控制治疗时间和治疗强度，确保治疗的安全和有效性。
在治疗过程中，可以适当调整治疗探头的位置和角度，以达到更好的治疗效果。
6.结束治疗：当治疗时间到达设定值时，或根据医生的建议，可以停止治疗。
关闭设备开关，拔出电源插头。
7.清理设备：使用清洁布或纸巾擦拭治疗探头，并将其存放在干燥和清洁的地方。
清洁设备表面，确保设备的卫生。
注意事项在使用体外高频热疗机时，需要注意以下事项：•确保设备正常工作，并遵循设备的操作说明。
•选择适合的治疗参数，根据医生的建议进行治疗。
•注意治疗探头的清洁和消毒，以避免交叉感染。
•在治疗过程中，注意病患的反应和疼痛感觉，根据需要调整治疗参数。
•避免将治疗探头放置在敏感部位，如眼睛、心脏等。
恶性高热专业知识讲座培训课件
North America from 1987 to 2006. Anesth Ana恶lg 性20高10热; 1专10业:49知8.识讲座
6
体征
Clinical sign Hypercarbia Sinus tachycardia Rapidly increasing temperature Elevated temperature Generalized muscular rigidity Tachypnea Masseter spasm Sweating Cola-colored urine Cyanosis Ventricular tachycardia Excessive bleeding Ventricular fibrillation
Percentage with sign 92.2 72.9 64.7 52.2 40.8 27.1 26.7 17.6 13.7 9.4 3.5 2.7 2.4
Larach MG, Gronert GA, Allen GC, et al. Clini恶ca性l p高res热en专ta业tio知n,识tre讲at座ment, and complications o7f malignant hyperthermia in North America from 1987 to 2006. Anesth Analg 2010; 110:498.
•5-羟色胺综合征–多种药物可增加5-羟色胺的活性，过量摄入这些药物或不慎发生了这些药物相互作用就会导致5-羟色胺综合征。5-羟色胺综合征与MH有 许多共同的体征(心动过速、血压波动、高热和肌肉强直)，并且均会存在CK水平升高和代谢性酸中毒，但5-羟色胺综合征可出现MH没有的体征(震颤、阵挛、 反射亢进、静坐不能和瞳孔放大)。
高频电疗医学教材教学课件
1 非侵入性
高频电疗是一种非侵入性 治疗方法，不会给患者带 来任何疼痛或创伤。
2 疗效显著
高频电疗可以提供快速而 有效的治疗效果，帮助患 者恢复健康。
3 注意事项
对于使用高频电疗的患者， 需要遵守特定的安全使用 指南，以确保治疗的有效 性和安全性。
高频电疗的临床案例
1
案例一
一位患有慢性腰痛的患者通过高频电疗治疗后，获得了明显的疼痛缓解和生活质量的提高。
电疗的基本原理
电疗是利用电流对人体进行治疗的方法。通过了解电流的基本原理，我们可以更好地理解电疗对人体的作用机 制。
高频电疗的种类和应用
脉冲高频电疗
用于治疗神经肌肉疾病和疼痛症状。
电灼疗法
用于治疗皮肤病和皮肤损伤。
连续波高频电疗
用于促进组织愈合和减轻ຫໍສະໝຸດ 症。电针疗法用于针灸治疗，提高疗效。
高频电疗的优点和注意事项
高频电疗医学教材教学课 件
欢迎来到高频电疗医学教材教学课件！本课件将向您介绍电疗的基本原理、 高频电疗的种类和应用、优点和注意事项、以及高频电疗的临床案例。
教材目标和概述
我们的教材旨在提供全面的高频电疗知识，帮助医学生和专业人士理解电疗 的基本原理，掌握高频电疗的种类和应用，并了解高频电疗的优点和注意事 项。
参考资料和学习资源
为了帮助学习者进一步深入了解高频电疗，我们提供了一些有关电疗和高频电疗的参考资料和学习资源，包括 书籍、研究论文和在线课程。
2
案例二
一位运动员在受伤后接受高频电疗治疗，加速了伤口的愈合，使其能够更快地回到赛场。
3
案例三
一位患有关节炎的患者通过定期接受高频电疗治疗，减轻了疼痛和炎症症状，提高了关节的 灵活性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 过流保护：并有红色警示灯。
• 屏蔽技术：采用抗电磁波和电流干扰的双重屏蔽技术，高性能的 电源滤波器，令机器性能更稳定，治疗更加恒定。（豪华型）
• 控制台一台（计算机控制系统一套）
• 通过国家双软论证的软件操作系统
• 模拟测温系统,实时监测治疗过程。
• 治疗床一台
• 温控系统一套
• 操作方便，控制稳定。
关注！！不容忽视的……
• 前列腺炎是危害男性健康的头号敌人，发病率为33％。 • 据国内统计资料，在城市医院中因前列腺炎而就诊的人数约占就诊男性病人的25％
至30％。 • 由于工作压力过大、抽烟、喝酒、久坐、婚前不洁性行为等，目前未婚男性的前列
腺炎发病率已达5％。 • 前列腺炎以20岁—50岁青壮年人患病率最高。 • 急性前列腺炎很少发生，抗生素治疗效果好。
内科：肺炎（单纯性、非特异性）、慢性支气管炎、支气管哮喘、心包 炎、静脉炎、血栓闭塞性脉管炎、慢性浅表性胃炎、慢性肠炎、胃十二 指肠溃疡、慢性肾小球肾炎、慢性间质性肾炎、肾盂肾炎、风湿性关节 炎、类风湿性关节炎等。
2019/12/25
主讲人：肖凌
6
3、解痉作用 高频电场的热效应可使横纹肌的肌紧张度反射性降低，特别是对处 于痉挛状态的肌肉张力降低更明显。 如：有效缓解慢性前列腺炎所造成的会阴.肛周.耻骨上.下腹.腰骶. 尿道等不适。 4、提高免疫系统功能 治疗功能的高频电磁波能使α 、 β 和 γ 球蛋白升高， 使体内抗体及补体增加，使巨噬细胞吞噬功能增加。 5、抗癌作用 高热杀灭癌细胞、热疗与放疗、化疗配合使用增敏增效
2019/12/25
主讲人：肖凌
7
高频热疗+药物治疗
实现1+1＞2效应
• 1、显著提高药物疗效 • 1）腺泡、腺管穿透性增高，有利于药物进入腺体 • 2）血管扩张、血流加快、引流改善。
• 2、降低耐药性的产生
2019/12/25
主讲人：肖凌
8
多种型号供您选择
经济型（DOS操作系统＋工控主机＋电动治疗臂）
2019/12/25
主讲人：肖凌
5
热效应的治疗作用
1、抑菌消炎、杀微生物作用 1）对不耐热的细菌（如：淋球菌、肺炎球菌等）有直接抑制作用 如：治疗慢性细菌性前列腺炎、慢性肺炎； 2）热有杀伤微生物（如衣原体、支原体等）作用 如：治疗非细菌性前列腺炎: 3）增加局部组织血液和淋巴循环，促进炎症产物的吸收和组织再生。 2、止痛作用 高频电磁波对中枢神经系统及外周感觉神经系统有抑制作用 如：治疗前列腺痛。
2019/12/25
主讲人：肖凌
3
——无创、无痛、非介入治疗
2019/12/25
主讲人：肖凌
4
治疗原理：
一、热效应：在频率为13.56MHz高 频电磁场作用下，组织吸收电磁能 产生内生热。
特点：
1）热分布均匀 2）穿透深度：25cm 3) 最高温度：43℃
二、非热效应：
1、免疫系统功能提高 2、促进正常组织如：神经纤维再生 3、减少炎症渗出物等作用
适用于胸腔、腹腔、盆腔等深部 组织的亚急性、慢性炎症和炎性 积液的治疗。亦可与放化疗配合 广泛应用于治疗各种恶性肿瘤。
2019/12/25
主讲人：肖凌
11
技
• 治疗主机：
术
• 抗干扰性强的工控电脑；
优Hale Waihona Puke • 最先进的“R”型变压器：精确的匹配系统，令输出更稳定，透热
势
更均匀。
• U-81特级军工产品电子管
前列腺按摩液(EPS)白细胞(WBC)＞10个／每个高倍 镜视野(HP);中段尿培养阳性;EPS 细菌培养(＋)。
2、非细菌性前列腺炎: 1)有类似慢性细菌性前列腺炎的病状; 2)衣原体.支原体感染；
EPS WBC＞10个 ／HP;中段尿和EPS细菌培养均为 (－);尿聚合酶链反应(PCR)衣原体.支原体(＋)。
3、前列腺痛: 1）排尿踌躇.尿流无力.会阴.阴茎.尿道痛; 2）无感染
.EPS WBC正常;中段尿和EPS培养无细菌生长;尿流率 测定:最大和平均尿流率下降。
2019/12/25
主讲人：肖凌
2
现有治疗手段
• 1、抗生素治疗 • 不足：有效浓度低、耐药性、易造成二重感染。 • 2、前列腺内局部药物注射 • 不足：伤害性很大、易造成前列腺损伤及重复感染 、效果不佳。 • 3、中药灌肠 • 不足：药物浓度不稳定，效果不佳，反复发作。 • 4、物理疗法 • 1）微波介入治疗 • 不足：直肠损伤、烫伤。 • 2）射频介入治疗 • 不足：尿道损伤、感染、尿道刺激症状加剧、组织水肿、急性尿潴留。
2019/12/25
主讲人：肖凌
12
适应症
适用于胸腔、腹腔、盆腔表浅及深部组织的亚急性、慢性炎症， 胸水、腹水及顽固性疼痛等。 各位临床医生在进行热疗时还应配合基础治疗，完全脱离基础治 疗，单独热疗疗效欠佳。
2019/12/25
主讲人：肖凌
13
外科：良性前列腺增生、慢性前列腺炎、膀胱炎、痔、慢性脓胸、急慢 性乳腺炎、乳腺囊性增生、体表良性脂肪瘤、体表溃疡（单纯性非特异 性）、慢性肩周炎、肋软骨炎、血肿、促进术后伤口愈合等。
治疗系统输出功率0~600瓦可调； 模拟测温系统；
适应症：主要适用于慢性前列腺炎、 盆腔炎、附件炎等泌尿生殖系统炎 症的治疗。
2019/12/25
主讲人：肖凌
9
标准型（视窗操作系统＋抗干扰性强的工控主机＋活动治疗床）
治疗系统输出功率0~800瓦连续可调； 先进视窗控制软件（通过国家双软认证）； 具有完善的病例管理系统 特殊高分子聚合物治疗床。
• 慢性前列腺炎发病率高，治疗十分棘手，是目前医学界公认的顽症之一。
慢性前列腺炎
“男” 言 之 隐
2019/12/25
主讲人：肖凌
1
慢性前列腺炎为什么难以治愈呢？
• 一、“邻里”关系复杂
• 二、前列腺体表面有一层脂质包膜 • 三、病因尚未明确
慢性前列腺炎
1、慢性细菌性前列腺炎: 1）有排尿刺激症状,如尿频.尿急.尿痛,并有尿 末滴白.会阴.肛周.耻骨上.下腹.腰骶.尿道等不适, 睾丸痛或伴有失眠.早泄.阳萎; 2）细菌感染
适用于胸腔、腹腔、盆腔等 组织的亚急性、慢性炎症。
2019/12/25
主讲人：肖凌
10
豪华型（全新超豪华控制系统、发射主机、全电动升降治疗 臂＋“R”型变压器＋双重屏蔽＋标准型配置）
治疗系统输出功率0－1000连续可调 豪华电动升降治疗臂，上下极板均可调节 采用抗电磁波和抗电流干扰的双重屏蔽技 术，杜绝干扰，使治疗更稳定 彩色液晶显示屏 先进的视窗控制软件 病例管理系统和打印功能
