10kv高压电缆串联谐振电流计算方式(详细讲解)
10kv高压电缆串联谐振电流计算方式（详细讲解）电缆串联谐振（别称：电缆交流耐压试验装置），是基于RLC串联谐振电路原理，针对6kv~330kv系统电缆的串联谐振试验，输出30~310Hz的宽幅频率，兼顾主变、GIS、母线的交流耐压，该产品由控制部分、励磁部分、升压部分和采集部分组成，满足自动试验、手动试验和半自动化试验，兼顾性强，可靠性好，安全性高。
0814A我们在日常的试验中针对试验电流是如何计算呢？很多用户并不清楚，而是通过电抗器的反复多次匹配，找不到谐振点就增加电抗器或者改变连接方式，这种方式并不是不可取，他虽然也是能找到谐振点，但是效率是非常低，其实，如何配置是可以通过高压电流计算得出，可减少不必要的劳力浪费，下面具体讲一下10kv 高压电缆的电流计算方法。
10kv高压电缆一般取1.5A/km的试验电流，如果单节电抗器的容量是27kv/1A，那么10kv 1公里电压按照2.5U0即计算，采用2节电抗器并联1节串联即可满足谐振条件，同理，35kv电缆一般建议取2.5A/公里，同样按照2.5U0，那么方案是两节电抗串联，三节电抗并联即可满足串联谐振的试验条件，如果对频率不满意，可调节励磁变压器抽头或者增减电抗器的数量，如果频率超出工频不多不建议调节，如果您对产品的原理不太了解，反而会将频率溢出额定频率之外。
励磁变压器接线注意下列事项：1. 用于10KV电缆的耐压装置，励磁变压器一般接低端；2. 用于10KV和35KV电缆的耐压装置，10KV电缆耐压励磁变压器接低端，35KV电缆耐压励磁变压器接较高端；3. 用于10KV 、35KV和110KV电缆的串联谐振耐压装置10KV、35KV电缆耐压励磁变压器接低端，110KV电缆耐压励磁变压器接高端；对于短电缆，无论电压高低，一般将至少两节电抗器串联，以确保回路可以谐振。
10kv电缆载流量表
一、电线电缆基础知识1、电线与电缆的区别电线一般用于承载电流的导电金属线材。
有实心的、绞合的或箔片编织的等各种形式。
按绝缘状况分为裸电线和绝缘电线两大类。
电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。
其外可加保护覆盖层，用于传输、分配电能或传送电信号。
它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。
电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。
2、型号的含义电气电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：（1）类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型（2）导体代号T—铜导线（略）L-铝芯（3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯（4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包（5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型（6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝（7）外护层代号1—纤维层2—PVC套3—PE套3、最常用的电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆4、电线电缆规格:规格又由额定电压、芯数及标称截面组成。
10kv高压电缆线径计算
10kv高压电缆线径计算
高压电缆线径的计算是根据电缆所需传输的电流和电压来确定的。
一般情况下，计算方法如下：
1. 确定电流值：首先确定要传输的电流大小，这取决于所用电器设备的功率需求以及电压等级。
例如，如果要传输的电流为100A，这将是计算电线截面积的基础。
2. 计算电线的截面积：电线的截面积是决定电线直径大小的关键因素。
可以使用下列公式来计算电线的截面积：
截面积（mm²）= 电流（A）/ 电流密度（A/mm²）
通常，电线的电流密度为1.5-2.0 A/mm²。
根据所选的电流密度值，可以计算出所需的电线截面积。
3. 确定电线的直径：一旦计算出所需的电线截面积，可以使用下列公式来计算电线的直径：
直径（mm）= （2 * 截面积）/ π
其中，π为圆周率（约等于3.14）。
根据所选的电线截面积，可以计算出所需的电线直径。
请注意，以上计算方法仅适用于一般情况下的高压电缆线径计算。
对于特殊或复杂的情况，可能需要考虑其他因素，比如最大短时过载能力、环境温度和电线的散热等。
因此，建议在进
行实际应用时，咨询专业电工或设计师以获得准确的线径计算结果。
高压电流计算公式
高压电流计算公式
高压电流计算公式是一种用于计算高压电流的数学算法，可以用来评
估发生器的运行状况以及影响器设备的安全性。
它既可以计算高压电
线路的电流强度，也可以计算高压电缆的起动时间。
下面我们来看看以下五个高压电流计算公式：

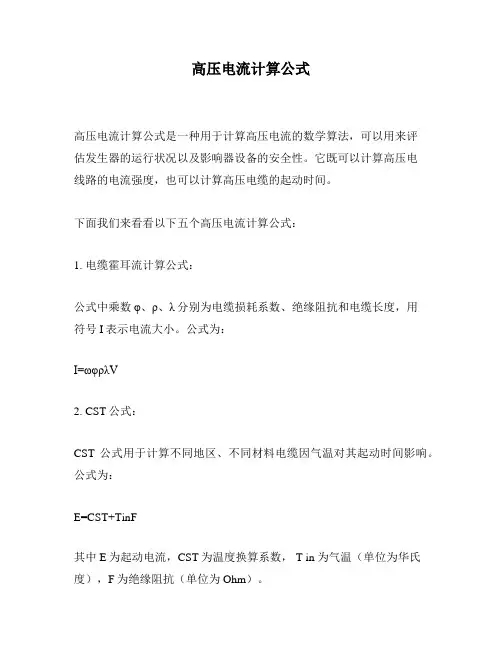

1. 电缆霍耳流计算公式：
公式中乘数φ、ρ、λ分别为电缆损耗系数、绝缘阻抗和电缆长度，用
符号I表示电流大小。
公式为：
I=ωφρλV
2. CST公式：
CST公式用于计算不同地区、不同材料电缆因气温对其起动时间影响。
公式为：
E=CST+TinF
其中E为起动电流，CST为温度换算系数， T in 为气温（单位为华氏度），F为绝缘阻抗（单位为Ohm）。
3. 电源初始电流计算公式：
本公式可算出电源启动电流的大小，公式为：
I=rKVi
其中I为电流，r为电抗，KV为匝数，i为电抗电流。
4. 逆变器起动电流计算公式：
本公式用来计算逆变电路起动电流。
公式为：
I=2^2VS/R
I为起动电流，VS为输出电压，R为电阻大小。
5. 电路起动时间计算公式：
用来计算电路起动时需要多久，公式为：
T= 0.5/Z
其中T为起动时间，Z为电阻和电容的并联电路构成的总电抗。
10kv电缆载流量表

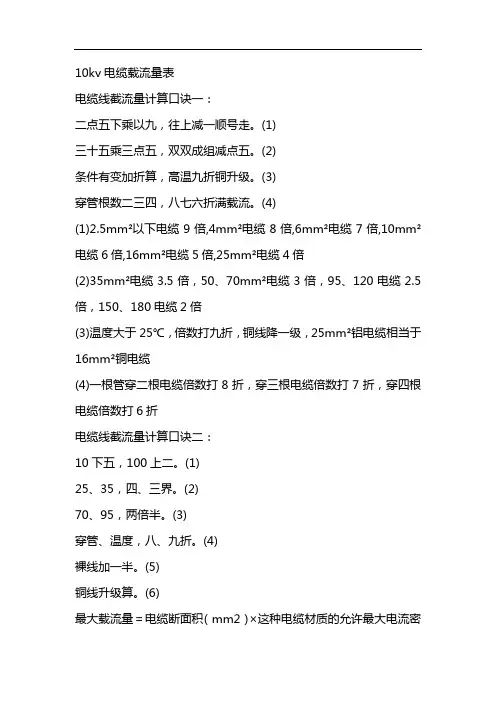

10kv电缆载流量表电缆线截流量计算口诀一：二点五下乘以九，往上减一顺号走。
(1)三十五乘三点五，双双成组减点五。
(2)条件有变加折算，高温九折铜升级。
(3)穿管根数二三四，八七六折满载流。
(4)(1)2.5mm²以下电缆9倍,4mm²电缆8倍,6mm²电缆7倍,10mm²电缆6倍,16mm²电缆5倍,25mm²电缆4倍(2)35mm²电缆3.5倍，50、70mm²电缆3倍，95、120电缆2.5倍，150、180电缆2倍(3)温度大于25℃，倍数打九折，铜线降一级，25mm²铝电缆相当于16mm²铜电缆(4)一根管穿二根电缆倍数打8折，穿三根电缆倍数打7折，穿四根电缆倍数打6折电缆线截流量计算口诀二：10下五，100上二。
(1)25、35，四、三界。
(2)70、95，两倍半。
(3)穿管、温度，八、九折。
(4)裸线加一半。
(5)铜线升级算。
(6)最大载流量＝电缆断面积（mm2）×这种电缆材质的允许最大电流密度（A/mm2）导线截面积与载流量的计算：一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的；一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2.5 mm2 BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV铜导线安全载流量的推荐值4×8A/mm2=32A计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）S-----铜导线截面积（mm2）I-----负载电流（A）功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
10KV高压电缆载流量
10KV高压电缆载流量
10kv电缆主要用于变频电源和变频电机相匹配的结构特点以及电磁兼容（EMC）、分布电容、波阻抗等技术要求一体化设计制造，符合现代变频器技术发展要求，并摒弃传统普通电力电缆原有结构而采用新型对称（3+3）屏蔽结构，是一种具有变频配套性好的产品，用于变频器与电机之间的电力传输。
电缆载流量是指一条电缆线路在输送电能时所通过的电流量,在热稳定条件下,当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
计算方法：例如长度为1000米50平方毫米铜线来说，电阻R=0.018×1000/50=0.36Ω ，设计线缆压降100V，此时通过线缆电流为I=100/0.36=278A。
载流量估算法则：
二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
10KV电缆电流是怎么换算
10KV电缆电流是怎么换算笔者曾作过10多个10KV配电所的继电保护方案、整定计算，为保证选择性、可靠性，从区域站10KV出线、开关站10KV进出线均选用定时限速断、定时限过流。
保护配置及保护时间设定。
一、整定计算原则：1.需符合《电力装置的继电保护和自动装置设计规范》GB50062-92等相关国家标准。
2.可靠性、选择性、灵敏性、速动性应严格保障。
二、整定计算用系统运行方式：1.按《城市电力网规划设计导则》（能源电[1993]228号）第4.7.1条和4.7.2条：为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10KV短路电流宜为Ik≤16KA，为提高供电可靠性、简化保护、限制短路电流，110KV站两台变压器采用分列运行方式，高低压侧分段开关均采用备用电源自动投入。
2.系统最大运行方式：110KV系统由一条110KV系统阻抗小的电源供电，本计算称方式1。
3.系统最小运行方式：110KV系统由一条110KV系统阻抗大的电源供电，本计算称方式2。
4.在无110KV系统阻抗资料的情况时，由于3～35KV系统容量与110KV系统比较相对较小，其各元件阻抗相对较大，则可认为110KV系统网络容量为无限大，对实际计算无多大影响。
5.本计算：基准容量Sjz=100MVA，10KV基准电压Ujz=10.5KV，10KV基准电流Ijz=5.5KA。
三、10KV系统保护参数只设一套，按最大运行方式计算定值，按最小运行方式校验灵敏度（保护范围末端，灵敏度KL≥1.5，速断KL≥2，近后备KL≥1.25，远后备保护KL≥1.2）。
四、短路电流计算：110KV站一台31.5MVA，，10KV 4Km电缆线路（电缆每Km按0.073，架空线每Km按0.364）=0.073×4=0.2910KV开关站1000KVA：（至用户变电所电缆长度只有数十米至数百米，其阻抗小，可忽略不计）。
10KV高压进线电流计算
10（6）/0.4kV三相变压器一，二次额定电流的计算口诀（一）容量算电流，系数相乘求。
六千零点一，十千点零六。
低压流好算，容量一倍半。
高压侧电流=1250*0.06=75A问：1250KVA变压器高压进线端我计算的电流为75A，选用YJV22-3*35电缆，该电缆载流量 6/10KV 为145A，应该说远远大于75A的计算电流，可是设计院选型为YJV22-3*95电缆，该电缆载流量为 6/10KV 265A。
我不知道我怎么错了？电缆计算除了应该考虑流量外还应该考虑什么呢？请教高手帮忙释疑！谢谢！答：（1）电缆的截面选择需要考虑的因素很多，不但要考虑正常运行时导线的载流能力，还要考虑在短路时导线的承受能力，即抗短路电流冲击的能力；不能在变压器或其它设备发生短路故障时，电缆通过大电流的冲击，因电缆的“热稳定性”不够而出现电缆故障，影响恢复供电；故一般电缆是“按额定电流来选择，按短路电流来校验”。
（2）我觉得设计院之所以要选择载流量大一些的电缆，是考虑到变压器在空载时会产生很大的激磁涌流，这对变压器的绕组等电流回路都会带来影响的，另外你处是不是有好几台变压器并列工作，有可能在改变系统运行方式是需要这台变压器担负起原来有其他变压器担负的负荷，相当于一个备用变压器来用，所以才会把变压器的高压进线选的大一些啊。
（3）高压电缆还有短路电流热稳定校验的问题，所以应当根据变压器高压侧短路电流进行热稳定计算出此处要求的最小电缆截面是多少，如果大于25截面，就应当根据热稳定要求修正。
（4）按回路的电压等级和电流来选择电线，电线的耐压水平和额定载流量应当满足要求；按回路的短路电流热稳定来校验电线的截面能否满足要求，用回路短路电流的动稳定来校验三相电线之间的距离和固定方式能否满足要求。
变压器：高压电缆：315KVA~500KVA YJV -8.7/15kV-3*50630KVA~1000KVA YJV -8.7/15kV-3*701250KVA~1600KVA YJV -8.7/15kV-3*951/1。
