为什么设置母线充电保护充电的目的明确，就是给另外一段母线供电，不需要复杂的母差保护来干这事，充电保护简单快速可靠。

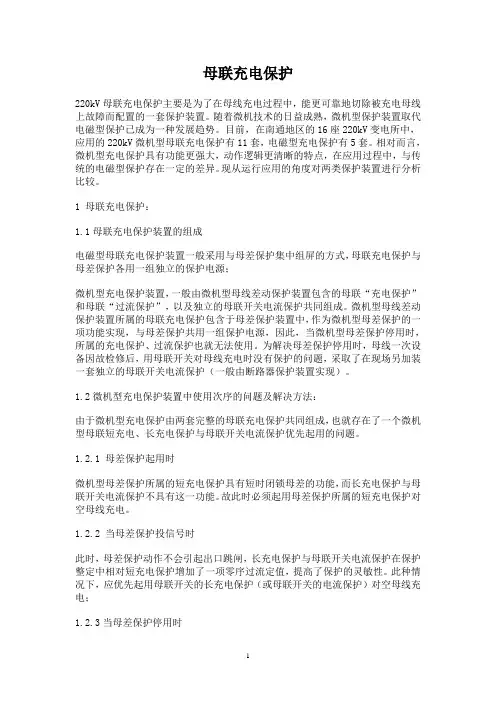

母联断路器的充电保护属于断路器保护，专为用母联断路器向备用母线充电用。

充电保护整定值很小，动作时间也很短，通过母联给备用母线充电时，假如备用母线有故障，则充电保护瞬时动作，断开母联断路器，防止扩大事故，它也是只切了故障母线，而非故障母线正常运行。

当充电完毕后，母联充电保护需自动退出，因为其定值较小，时限很短，过于灵敏，很容易误动。

此时，只需母差保护和母联过流保护投入进行配合就可以满足要求了！注意，充电之前，要短时退出母差保护，充电完成后，再投入母线差动保护。

母线充电保护一般在新母线或检修后的母线在投入运行前，要投入母线充电保护压板。

用母联断路器对其中一组母线充电，检查新投运的母线或检修后的母线是否有故障。

充电正常后，此压板应退出。

在充电过程中，充电保护是作为线路或母线的主保护而存在。

原因如下：a.新投运或大修后的线路或母线，本身存在一定的电容以及对地电容，在合上母联断路器或一侧断路器后，会产生冲击电流，倘若此时投入纵联差动保护，则合上的断路器里有电流流入线路或母线，而本该流出电流的断路器确因分闸而无电流，有可能造成差动保护误动，致使充电失败。

也正是这个原因，在充电试验时，将纵联差动保护退出。

b.充电保护的定值较小、时限较低，一方面是因为冲击电流本身并不大，二方面是为了更灵敏地保护被充电线路或母线，一旦有绝缘不良等方面的故障，能够迅速断开电源，保护设备。

c.有些保护器的充电保护需手动投退，有些保护器的充电保护内嵌投退逻辑。

投单母方式后就变成了大差，失去了故障母线的选择功能。

母线小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。

大差用于判别母线区内和区外的故障，小差用于故障母线的选择。

1母线充电保护原理？（电厂电气）当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。

母联充电保护有专门的起动元件。

在母联充电保护投入时，当母联电流任一相大于母联充电保护整定值时，母联充电保护起动元件动作去控制母联充电保护部分。

当母联断路器跳位继电器由“1”变为“0”或母联TWJ=1 且由无电流变为有电流(大于0.04In)，或两母线变为均有电压状态，则开放充电保护300ms，同时根据控制字决定在此期间是否闭锁母差保护。

在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。

母联充电保护不经复合电压闭锁。

另外, 如果希望通过外部接点闭锁本装置母差保护，将“投外部闭锁母差保护”控制字置1。

装置检测到“闭锁母差保护”开入后，闭锁母差保护。

该开入若保持1s 不返回，装置报“闭锁母差开入异常”，同时解除对母差保护的闭锁什么是纵联差动保护？（电厂电气）纵联差动保护采用差动继电器作保护的测量元件，用来比较被保护元件各端电流的大小和相位之差，从而判断保护区内是否发生短路。

由于纵联差动保护只在保护区内短路时才动作，不存在与系统中相邻元件保护的选择性配合问题，因而可以快速切除整个保护区内任何一点的短路，这是它的可贵优点。

但是，为了构成纵联差动保护装置，必须在被保护元件各端装设电流互感器，并将它们的二次线圈用辅助导线连接起来，接差动继电器。

由于受辅助导线条件的限制，纵向连接的差动保护仅限于用在短线路上，对于发电机、变压器及母线等，则可广泛采用纵联差动保护实现主保护充电保护母联充电保护指当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可以投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。

母联充电保护有专门的起动元件，在充电保护投入时，检测母联断路器跳位继电器由“1”变为“0”或母联TWJ=1且由无电流变为有电流等则开放充电保护300ms。

同时根据控制字决定是否闭锁母差保护。

当母联电流任一相大于母联充电保护整定值时，将母联开关切除，母联充电保护经过复合电压闭锁。

设两段的意义在于对母带带变压器充电。

I段按躲过变压器励磁涌流整定，II段按空充母线整定，但带延时躲过变压器励磁涌流。

有的母差保护只有一段，有的是两段，断路器保护设两段。

母联（分段）充电保护与过流保护在广东电网主要用于新设备、间隔、厂站的投产启动工作。

在这种情况下主要考虑可靠性、灵敏性与速动性，确保快速而有选择地断开有故障的母线，充电保护一般在断路器手合瞬间投入，展宽一定时间（200-300mS）后自动退出。

为了更可靠地切除被充电母线上的故障，充电、过流保护不经电压闭锁，防止某些条件下电压元件不能开放而导致充电保护、过流保护无法切除故障。

充电保护设置瞬时跳闸和延时跳闸的回路，运行单位可以根据现场情况，结合充电一次电气元件的特点，入考虑充电主变压器躲励磁涌流，充电母线躲开关不同期时间等，设置一定的延时。

充电保护设I、II段，为吸取教训，为避免误动作事件（假如出口压板只有一块时），该两值应整定一致。

此外，母联充电保护是进行一次元件充电操作时系统唯一的主保护，主保护动作必须启动失灵，利用失灵保护，可在充电保护动作而母联、分段断路器失灵时有效隔离故障点，避免事故范围的扩大，符合220kV以上系统采用“近后备”配置原则。

为了更可靠地切除被充电母线上的故障，在母联开关或母线分段开关上设置相电流或零序电流保护，作为专用的母线充电保护。

如果母联合于有故障的母线，充电保护会立即跳开母联。

而当充电保护一投入时，充电保护就去闭锁母差保护，以防母联合于故障母线时，母差动作跳开所有出线，扩大事故范围。

充电保护并不是要防止母差拒动。

恰恰是为了闭锁母差。

母线充电良好后，该保护应退出运行，因其定值较小，时限短，过于灵敏，容易误动。

为防止运行人员误投或漏退充电保护，充电保护由回路实现：仅在运行人员合母联开关的同时，自动投入，并展宽一定时限后自动退出。

母联充电保护有着广泛的用途。

可以提供长、短两个延时的定值，以用于充主变、充母线、充线路等多种情况。

差动保护原理最佳答案差动保护差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。

当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。

差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护。

另外差动保护还有线路差动保护、母线差动保护等等。

变压器差动保护是防止变压器内部故障的主保护。

其接线方式，按回路电流法原理，把变压器两侧电流互感器二次线圈接成环流，变压器正常运行或外部故障，如果忽略不平衡电流，在两个互感器的二次回路臂上没有差电流流入继电器，即：iJ＝ibp＝iI-iII=0。

如果内部故障，如图ZD点短路，流入继电器的电流等于短路点的总电流。

即：iJ=ibp=iI2+iII2。

当流入继电器的电流大于动作电流，保护动作断路器跳闸。

什么是母线完全差动保护?什么是母线不完全差动保护?最佳答案母线差动保护基本原理,用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。

因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。

如果母线发生故障，这一平衡就会破坏。

有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。

如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。

母线差动保护母线差动保护用通俗的定义，就是按照收、支平衡的原理进行判断和动作的。

分母线完全差动保护和不完全差动保护。

原理 因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。

如果母线发生故障，这一平衡就会破坏。

有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。

如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。

母线完全差动保护和母线不完全差动保护 母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路，电流互感器的特性与变比均应相同，若变比不能相同时，可采用补偿变流器进行补偿，满足ΣI=0。

差动继电器的动作电流按下述条件计算、整定，取其最大值： 1)、躲开外部短路时产生的不平衡电流； 2)、躲开母线连接元件中，最大负荷支路的最大负荷电流，以防止电流二次回路断线时误动。

母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器，接入差动回路，在无电源元件上的电流互感器不接入差动回路。

因此在无电源元件上发生故障，它将动作。

电流互感器不接入差动回路的无电源元件是电抗器或变压器。

母线完全差动保护的主要优缺点 母线完全差动保护的优点是： 1、各组成元件和接线比较简单，调试方便，运行人员易于掌握。

2、采用速饱和变流器可以较有效地防止由于区外故障一次电流中的直流分量导致电流互感器饱和引起的保护误动作。

3、当元件固定连接时母线差动保护有很好的选择性。

4、当母联断路器断开时母线差动保护仍有选择能力;在两条母线先后发生短路时母线差动保护仍能可靠地动作。

母线完全差动保护的缺点为： 1、方式破坏时,如任一母线上发生短路故障,就会将两条母线上的连接元件全部切除。

因此,它适应运行方式变化的能力较差。

2、由于采用了带速饱和变流器的电流差动继电器,其动作时间较慢(约有30-40毫秒的动作延时),不能快速切除故障。

3、如果启动元件和选择元件的动作电流按避越外部短路时的最大不平衡电流整定,其灵敏度较低。

什么是固定连接方式的母线完全差动保护? 双母线同时运行方式，按照一定的要求，将引出线和有电源的支路分配固定连接于两条母线上，这种母线称为固定连接母线。

这种母线的差动保护称为固定连接方式的母线完全差动保护。

对它的要求是一母线故障时，只切除接于该母线的元件，另一母线可以继续运行，即母线差动保护有选择故障母线的能力。

当运行的双母线的固定连接方式被破坏时，该保护将无选择故障母线的能力，而将双母线上所有连接的元件切除。

什么是母联电流相位比较式母线差动保护? 母联电流相位比较式母线差动保护，主要是在母联开关上使用比较两电流相量的方向元件，引入的一个电流量是母线上各连接元件电流的相量和即差电流，引入的另一个电流量是流过母联开关的电流。

在正常运行和区外短路时差电流很小，方向元件不动作；当母线故障不仅差电流很大且母联开关的故障电流由非故障母线流向故障母线，具有方向性，因此方向元件动作且具有选择故障母线的能力。
