影响瓦楞纸箱抗压强度之要素资料
影響瓦楞紙箱抗壓強度之要素（1）－－－－－－－－上海源鶴點擊數：675 錄入時間：2008-8-26概述:紙箱最重要的功能在於它對商品具有良好的保護性，而紙箱的整體抗壓強度則是紙箱保護性能的綜合體現，抗壓強度對紙箱的重要性是不容忽視的。
近幾年來，隨著我國包裝業的快速發展，許多工廠對紙箱的認識逐漸從憑手感判斷紙箱的優劣發展到運用各種儀器對紙箱的物理性能進行測試分析的階段，很多廠家還配備了抗壓儀對紙箱抗壓強度進行測試。
不僅如此，許多客戶特別是國外一些大型跨國公司對紙箱的認識也發生了深刻變化，即從關注紙板耐破強度逐漸轉向紙箱的抗壓強度，並將抗壓強度作為品質驗收的最重要的指標。
如此一來，如何為客戶提供滿足抗壓強度要求的紙箱便成為眾多紙箱廠關注的焦點。
特別是近二年原紙價格居高不下，紙箱利潤空間一縮再縮的情況下，製造出用紙成本最省而又能滿足客戶抗壓要求的紙箱已成為眾多生產廠家的共同目標。
以下將著重就影響紙箱抗壓強度的因素、紙箱抗壓強度的推算方法、抗壓強度的用紙配置方法及抗壓強度的測試方法等幾個方面對紙箱的抗壓強度進行綜合論述與分析，有些地方難免會有疏漏，期望能為同行提供有益的參考。
影響紙箱抗壓強度的因素:影響紙箱抗壓強度的因素有很多，大致可歸納為邊壓強度、結構尺寸、加工工藝及水分四類。
由於各因素的交互影響，常常導致我們對抗壓強度的預測產生一定偏差。
同時，生產廠家往往因為對這些因素認識不足，在設計、印刷及後加工過程中處理不當，造成巨大的成本浪費及客戶投訴。
因此，弄清這些因素的影響規律是十分必要的。
一、瓦楞紙板的邊壓強度邊壓強度又叫垂直抗壓強度，是對瓦楞紙板試樣以垂直方向施加壓力，施壓過程中紙板所能承受的最大力即為紙箱的邊壓強度。
紙箱抗壓強度的高低主要取決於紙板邊壓強度，而邊壓強度則與組成瓦楞紙板的各層原紙的橫向環壓強度、紙板的坑型組合及紙板的粘合強度有關。
瓦楞紙板的邊壓強度主要與各層原紙的橫向環壓強度有關，一般來講，克重較高、造紙品質較好及緊度較高的原紙，其橫向環壓強度也相應越高。
但並非克重高的原紙環壓就一定比克重低的原紙高。
以箱板紙為例，進口牛皮紙的橫向環壓指數可達到12N·m/g以上，而內地一些小型造紙廠生產的箱板紙僅為8N·m/g，相差30%。
也就是說克重為175g/m2的進口牛卡其環壓強度相當於260g/m2的國產箱板紙。
因此，鑒定紙箱保護性能的好壞，不能以紙箱用紙克重而論。
瓦楞紙板的結構設計是很科學的，其瓦楞的愣形就如一個個連接的拱形門，排成一排，相互支撐，形成三角結構體，強而有力，而且平面上也能承受一定壓力，富有彈性，緩衝力強，能起到防震和保護商品的作用。
瓦楞形狀依圓弧半徑不同一般分為U形、V形和UV形三種。
U形的頂峰圓弧半徑較大，呈圓弧形，如B楞、C楞；V形的波峰半徑較小，且尖，如A楞；UV形介於兩者之間，如AB 楞。
據試驗表明，V形楞在受壓初期歪斜度較小，但超過最高點，便迅速地破壞，而U形楞吸收的能量較高，當壓力消除後，仍能回復原狀，富有彈性，但耐壓強度不高。
另外，V形楞節省瓦楞紙，粘合劑耗量較少，但加工時容易出現高低楞且粘合強度較差，瓦楞輥的磨損較快。
UV形楞是結合了U形和V形的特點，目前得到廣泛的採用。
二、瓦楞紙板的各種坑型及其組合單就單坑紙板來說，一般A坑紙箱抗壓強度最高，但易受到損壞；B坑強度較差，但穩定性好；C坑抗壓力及穩定性居中；*A型瓦楞具有較好的防震緩衝性，另外垂直耐壓強度也較高；*B型瓦楞的峰端較尖，粘合面較窄，其瓦高度較小，可以節省瓦楞原紙，其平面抗壓能力超過A型瓦楞，B型瓦楞單位長度內瓦楞數目較多，與面紙有較多的支撐點，因而不易變形，且表面較平。
在印刷時有較強的抗壓能力，可以得到良好的印刷效果。
*C型瓦楞兼有A型和B型瓦楞的特點，它的防震性能與A型相近，平面壓力能力接近B型瓦楞。
*E型瓦楞是最細的一種瓦楞，單位長度內的瓦楞數目最多，能夠承受較大的平面壓力，可適應膠版印刷需要，能在包裝面上印出品質較高的圖文，這種瓦楞紙板和硬紙板強度差不多。
表1：三種楞型比校表注：1、平面壓力是指垂直於瓦楞紙板平面的壓力2、垂直壓力是指與瓦楞方向一致的壓力3、平行壓力是指垂直於瓦楞方向的壓力4、“1”代表最強，“2”次之，“3”表示弱根據上述不同類型瓦楞的不同特點，單瓦楞紙箱用A型和C型為宜，雙瓦楞紙箱用AB型，BC型相結合最為理想，接近表面的用B型，能起到抗衝擊力較強的作用，接近內層的用A型或C型彈性足、緩衝力強，采有用AB型或BC型結合，使紙箱的物理性能發揮兩個優越性。
中包裝宜選用C型楞，E型瓦楞代替厚紙板，用於小包裝；最近幾年，國外又發展有F楞、G楞等比E楞更小的瓦楞，同時也開發出了K楞等特大瓦楞。
除此之外，紙板粘合強度及坑形挺度也對紙板邊壓強度造成一定影響。
坑形越挺，粘合越好，邊壓強度越高。
存在塌坑、倒楞、脫膠等缺陷的紙板強度，其邊壓強度會得到不同程度的消弱。
三、紙箱長寬高尺寸及比例大量的資料分析表明，紙箱的抗壓強度與紙箱周長、紙箱高度及紙箱長寬高比存在一定關係。
紙箱周長越長，抗壓強度越高。
且紙箱周長與抗壓強度存在一定的換算關係。
1、箱高在100~350mm時，抗壓隨高度增加而稍有下降。
2、箱高在350~650mm區間時其抗壓強度幾乎不變。
3、箱高大于650mm時，抗壓隨高度增加而降低，主要原因是高度增加，其不穩定性也相應增加。
*一般來講，紙箱長寬比例在1~1.8的範圍內,長度比對抗壓強度的影響僅為±5%；其中長度比RL=1.2~1.5時，紙箱的抗壓值最高；*紙箱長度比為2：1時，抗壓強度下降約20%，因此設計紙箱時長寬比不宜超過2，否則會造成成本浪費。
四、堆碼時間及堆碼方式紙箱的抗壓強度隨堆碼時間的延長而降低，這種現象稱為“疲勞現象”。
試驗表明，在長期載荷的作用下，只要經歷一個月的時間，紙箱的抗壓強度就會下降30%，在經歷一年後，其抗壓強度就只有初始值的50%。
在設計紙箱材質時，對流通時間較長的紙箱應提高其安全係數。
紙箱的堆碼方式也對紙箱的抗壓強度產生一定影響。
紙箱豎坑方向承受的壓力大大超過橫坑方向，紙箱堆碼是應保持豎坑方向受壓。
從試驗結果來看，紙箱的箱角部位承受的壓力最高，離箱角越遠，承壓力越低。
因此紙箱在堆碼時應儘量保持箱角與箱角對齊疊放。
*常見的紙箱堆碼方式有三種：磚砌式、上下平行式及風車式，此三種方式中，上下平行式堆碼有利於保持箱角充分受壓，因而最為合理。
而砌磚式及風車式應儘量避免。
五、紙箱開孔方式部分紙箱上有通氣孔、手挽孔等，這些開孔也會對紙箱的抗壓造成重大影響。
試驗表明，開孔越大，抗壓強度減損越大；開孔離頂、底部越近，離中心往左右越遠，抗壓強度越低；開對稱孔比不對稱孔的抗壓強度減損要小。
一般來說，側面各1個手挽使紙箱的抗壓強度降低20%，兩側面及正面各1個手挽使紙箱的抗壓強度降低30%。
有些工廠在紙箱內壁開孔部位貼一層加強卡，這樣不僅可以降低開孔給抗壓強度造成的影響，同時還可以防止手挽部位受力時發生破損，可謂一舉兩得的辦法。
六、紙箱印刷工藝紙箱的印刷工藝對抗壓強度的影響也不容忽視。
印刷面積、印刷形狀及印刷位置對紙箱抗壓強度的影響各不相同。
總的來說，印刷面積愈大、紙箱抗壓強度的降低比率也愈大。
滿版實地，塊狀及長條狀印刷對抗壓強度的影響比較大，設計時應儘量避免。
就紙箱印刷位置而言，印刷在正側嘜中間部位較邊緣部位的抗壓高。
大量試驗資料顯示，單色印刷使紙箱的抗壓強度降低6%~8%,雙色及三色印刷使紙箱的抗壓強度降低10%~15%，四色套印及整版面實地印刷使紙箱抗壓強度下降約20%。
對於多色印刷，採取先印刷，再腹面模切的預印加工工藝可以有效降低紙箱因印刷而造成抗壓強度減損的幅度。
七、模切工藝紙箱在進行模切加工過程中，由於受到外部重壓，紙箱的坑形會受到不同程度的損害，因而抗壓強度也會下降。
比較而言，平壓平模切對抗壓影響比較小，圓壓圓及圓壓平模切對抗壓影響則大一些。
譬如與印刷機連動的弧形啤切，可導致紙箱抗壓強度減少25%以上。
八、紙箱內襯件設計許多紙箱的內部還包括EPE、紙塑等內襯件，紙箱內裝入內襯件後，其抗壓強度會提高。
但內襯件的設計對抗壓提高的幅度也不一樣。
內襯件設計成直角比設計成圓角更有利於提高抗壓強度。
九、紙箱堆放的溫濕環境紙箱對溫濕環境比較敏感，溫度對紙箱的抗壓強度影響較小，但濕度則非常明顯。
隨著溫度和濕度的增加，紙箱抗壓強度呈明顯下降趨勢，在溫度30℃、濕度80%RH時開始急劇下降，當溫度為45℃、濕度95%RH時，抗壓強度下降幅度可達60%以上。
通過大量的測試資料驗證，我們發現下面的公式推算出的結果比較接近真實值，並且計算簡單，易於掌握。
附注1：紙箱抗壓強度的兩種推算公式如下；1、由紙張環壓強度推算空箱抗壓強度CP=k×CD總×L總∧1/3CP:空箱抗壓強度（kgf）k：楞別係數（A=0.748、B=0.612、AB=0.96）CD總：構成紙箱之各層紙張環壓強度和（kgf/152mm）=CD面+K1×CDB＋CD中＋K2×CDA＋CD底K1:B楞楞率1.36K2:A楞楞率1.53L總:紙箱周邊長度內徑之和(cm) =2×(L＋W)－n×lL:紙箱內徑長W:紙箱內徑寬n:開孔數l:沿周長方向之開孔長度CP實= K1×K2×CP●適用範圍：1、適用于普通型瓦楞紙箱（0201型）；2、適用於紙箱高度在200~600mm之間，寬長比在0.5~0.7之間；3、高度低於200mm時，每下降10mm，CP值增大1%，高度高於600mm時，每上升10mm，CP值減少1%，但增減幅度最大不超過15%（K1）4、當寬長比超出0.5~0.7之間時，每變化0.1，CP值減少4%（K2）◆說明：以上公式僅表明正常紙板加工成空箱與紙板換壓強度之間的關係，實際應用時應考慮印刷版面、開孔數目、開孔位置等各項因素。
◆例題：有一隻普通型瓦楞紙箱（0201型）內徑尺寸為556×465×187mm，材質為CM3M5,AB楞，於第一、三嘜中間部位各開手提孔一隻，規格為90×30mm,印刷版面為幾個簡單英文字母，試計算此紙箱空箱抗壓強度。
解析：【AB楞楞別係數為0.96，環壓強度分別面9345、瓦144、中257、底304】CD總=9345+1.36×144＋257+1.53×144＋304）÷9.8=135kgf/152mmL總=2×（55.6＋46.5）－2×9=186cmCP=0.96×135×186∧1/3=738kgf*因箱高=18.7cm＜20cm→K1=101%*又因W:L=46.5:55.6=0.84→K2=94%*所以CP實=738×1.01×0.94≈700 kgf以上計算結果雖為空白紙箱之抗壓強度,但因印刷版面簡單\開孔位置較合理,故可以認為CP實即為所求之紙箱抗壓值.2、由紙板邊壓強度計算紙箱抗壓強度CP=5.874×E∧T×CCP表示紙箱抗壓，單位N5.874為係數E表示紙板邊壓強度,單位N/mT表示紙板厚度,單位mC表示紙箱周長,單位m●例題:一隻規格為360×325×195mm的普通開槽型瓦楞紙箱,坑形為C坑,紙板厚度為3.6mm,測得紙板的邊壓強度4270N/m,試推算其整箱抗壓值.解析:可知紙箱周長為2×(0.36+0.325)=1.37m,紙板厚度為0.0036m,邊壓強度4270N/m根據公式;紙箱抗壓強度B=5.874×4270×∧0.0036×1.37=1761N/m附注2;由紙張的環壓強度推算紙板邊壓強度的方法1、瓦楞紙板的邊壓強度等於組成紙板各層原紙的橫向環壓強度之和，對於坑紙，其環壓值為原紙環壓強度乘以對應的瓦楞伸長係數。
瓦楞纸箱：瓦楞纸箱抗压强度
瓦楞纸箱：瓦楞纸箱抗压强度瓦楞纸箱的定义和种类瓦楞纸箱是由厚度不同的纸板组成，中间为瓦楞纸板，两侧为平面纸板的一种包装材料。
瓦楞纸板有A、B、C、E、F五种瓦楞，因此也有相应的单瓦楞、双瓦楞、三瓦楞和五瓦楞的不同类型。
瓦楞纸箱抗压强度瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
瓦楞纸箱的抗压强度受到多方面因素的影响，包括箱型、箱子的尺寸、瓦楞纸板的类型、纸板的厚度以及纸板的材质等。
通常来说，瓦楞纸箱抗压强度与瓦楞纸板的种类有很大的关系。
在瓦楞纸板厚度相同的情况下，瓦楞纸板越高，纸箱的抗压强度就越高。
而当同一种瓦楞纸板的厚度不同时，厚度越大，瓦楞纸箱的抗压强度就越高。
此外，不同材质的纸板也会影响瓦楞纸箱的抗压强度。
通常来说，使用的纸板越好，瓦楞纸箱的抗压强度就越高。
瓦楞纸箱抗压测试瓦楞纸箱的抗压性能可以通过压缩试验来测试。
在测试时，将待测纸箱按一定速度施加力度，记录下压缩塑形曲线，从而得到压缩性能参数。
常用的压缩性能参数有瓦楞纸箱的压缩强度、压缩模量和耐压试验时间等。
压缩强度是指瓦楞纸箱在压缩测试中承受压力之后的最大承载能力。
压缩模量是指单位变形时的力学基础。
而耐压试验时间则是指瓦楞纸箱可以承受一定压力的时间。
瓦楞纸箱抗压强度的作用瓦楞纸箱抗压强度的大小可以影响其在运输、储存和货物保护等方面的作用。
因此，正确评估纸箱的抗压强度非常重要。
如果纸箱的抗压强度太低，它可能无法承受运输过程中的挤压力、重量和其他负荷，从而导致货物损坏或更糟的结果。
此外，如果纸箱的抗压强度太高，也会带来实际上并不需要的成本和物流难度。
在实际应用中，利用适当的瓦楞纸板和厚度，设计并制造出适合运输、储存和保护货物所需的瓦楞纸箱，是非常重要的工作。
结论综上所述，瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
影响瓦楞纸箱抗压强度的因素
影响瓦楞纸箱抗压强度的因素1）瓦楞纸板的楞型对纸板抗压强度的影响人们把发明的第一个瓦楞形状定为A型瓦楞，其次发明了B型瓦楞，后来又发明了介于A、B楞型大小之间的C楞，之后发明了E楞，而后又出现了较大的D楞、K楞。
近年来，人们又研发了微型瓦楞，有F、G、N、O等楞型。
目前最常用的瓦楞类型为A、B、C、E和K五种，国内外生产瓦楞纸箱最常用的是A、B、C三种楞型及其组合, 瓦楞纸板边压强度的高低依次为AB、BC、A、C、B，另外根据纸箱箱型选择合适的楞型也很关键，在人们的意识中，往往认为楞型越大，纸箱的抗压强度越高，而容易忽视楞型对变形量的影响。
实际上，楞型越大，纸箱的抗压强度越大，变形量越大；楞型越小，纸箱的抗压强度越小，变形量越小。
如果纸箱过大，楞型却很小，纸箱在抗压测试时就很容易被压溃；纸箱过小，楞型却很大，抗压测试时会造成变形量过大，缓冲过程长。
2）纸箱的周长、高度尺寸及长宽比对抗压强度的影响纸箱的周长影响在用料和楞型相同的情况下，纸箱周长的增长与抗压强度的增长会形成一种变化的曲线，开始纸箱的周长越长，抗压强度越高，但随着纸箱周长的加大，增加了纸箱的不稳定性，在纸箱周长达到一定阶段后，所能承受的抗压强度会呈现按一定比例的递减。
纸箱的高度影响高度在100~350mm时，抗压强度随着纸箱的高度增加而稍有下降；高度在350~650mm 之间时，纸箱的抗压强度几乎不变；高度大于650mm时，纸箱的抗压强度随着高度增加而降低。
主要原因是随着纸箱的高度增加，其稳定性也会相应地增加。
纸箱的长宽比影响一般情况下，纸箱的长宽比在1~1.8的范围内，长宽比对抗压强度的影响仅为±5%。
其中纸箱的长宽比RL＝1.2~1.5时，纸箱的抗压强度最高。
纸箱的长宽比为2：1时，其抗压强度下降约20%，因此确定纸箱尺寸时，长宽比不宜超过2，否则会造成成本浪费。
(图1 纸箱的长宽比与抗压强度的关系)图13）纸箱的放置方法对抗压强度的影响装满货物的纸箱，可能有三个放置方向，即平放、横放和竖放。
如何试验瓦楞纸箱的抗压性能
如何试验瓦楞纸箱的抗压性能
针对瓦楞纸箱抗压强度的分析对于物流包装成本的降低也具有重要的意义，瓦楞纸箱优良的强度能够保证商品在出厂后直到消费者手中前的质量完好，如果物流包装强度设计较低就会使得商品在到达消费者手中之前发生损坏，物流货损率增高、成本增加。
同时如果纸箱包装强度设计过高又会使得包装成本升高，同样也带来隐性成本的增加。
因此通过对抗压强度的研究，了解不同设计结构对瓦楞纸箱抗压强度的影响，可以通过结构改进节省包装原材料的消耗，避免包装强度过高，降低包装成本，从而降低生产成本。
影响瓦楞纸箱抗压强度的主要因素
1、压痕线对于瓦楞纸箱抗压强度的影响
2、开孔对于瓦楞纸箱抗压强度的影响
3、瓦楞纸箱的楞角与侧面的受力情况的影响
4、堆码对于瓦楞纸箱抗压强度的影响
5、接合方式对瓦楞纸箱抗压强度的影响
瓦楞纸箱抗压测试的四个阶段
一般情况，在压力试验机均匀施加动态压力下至箱体破损的最大负荷及变形量。
1、预加负荷阶段，确保纸箱与抗压机压板接触；
2、横压线被压下阶段，此时负荷略有增加，变形量变化很大；
3、纸箱侧壁受压阶段，此时负荷增加快，变形量增加缓慢；
4、纸箱被*破坏时，此时为纸箱的压溃点。
仪器特性
1、全自动测试，可设置自动判断压溃、自动回位、自动停止；自动数据处理。
2、故障报警提示；设紧急停止开关。
3、三种单位(N，kgf，lbf)可切换。
4、专业软件支持，软件界面简单明了，容易操作。
5、实时多曲线叠加显示；曲线可以任意缩放和移动。
6、专业测试报告，可编辑，可导出多种格式文件。
7、力值、位移、变形等传感器校准容易。
论述瓦楞纸板抗压强度的影响因素

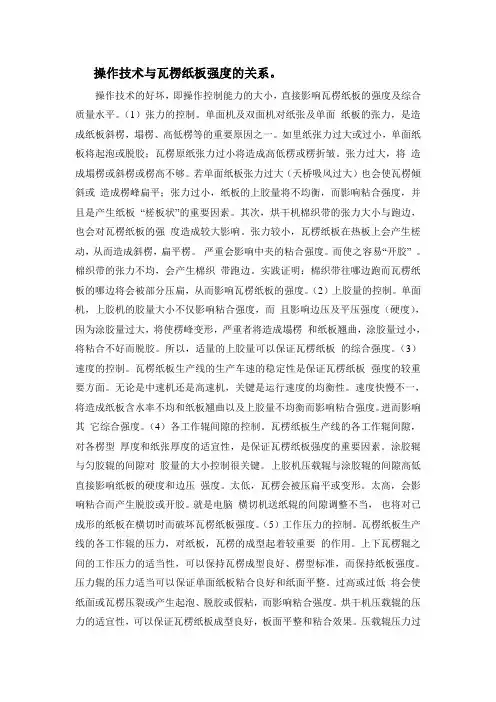

操作技术与瓦楞纸板强度的关系。
操作技术的好坏，即操作控制能力的大小，直接影响瓦楞纸板的强度及综合质量水平。
（1）张力的控制。
单面机及双面机对纸张及单面纸板的张力，是造成纸板斜楞，塌楞、高低楞等的重要原因之一。
如里纸张力过大或过小，单面纸板将起泡或脱胶；瓦楞原纸张力过小将造成高低楞或楞折皱。
张力过大，将造成塌楞或斜楞或楞高不够。
若单面纸板张力过大（天桥吸风过大）也会使瓦楞倾斜或造成楞峰扁平；张力过小，纸板的上胶量将不均衡，而影响粘合强度，并且是产生纸板“槎板状”的重要因素。
其次，烘干机棉织带的张力大小与跑边，也会对瓦楞纸板的强度造成较大影响。
张力较小，瓦楞纸板在热板上会产生槎动，从而造成斜楞，扁平楞。
严重会影响中夹的粘合强度。
而使之容易“开胶” 。
棉织带的张力不均，会产生棉织带跑边。
实践证明：棉织带往哪边跑而瓦楞纸板的哪边将会被部分压扁，从而影响瓦楞纸板的强度。
（2）上胶量的控制。
单面机，上胶机的胶量大小不仅影响粘合强度，而且影响边压及平压强度（硬度），因为涂胶量过大，将使楞峰变形，严重者将造成塌楞和纸板翘曲，涂胶量过小，将粘合不好而脱胶。
所以，适量的上胶量可以保证瓦楞纸板的综合强度。
（3）速度的控制。
瓦楞纸板生产线的生产车速的稳定性是保证瓦楞纸板强度的较重要方面。
无论是中速机还是高速机，关键是运行速度的均衡性。
速度快慢不一，将造成纸板含水率不均和纸板翘曲以及上胶量不均衡而影响粘合强度。
进而影响其它综合强度。
（4）各工作辊间隙的控制。
瓦楞纸板生产线的各工作辊间隙，对各楞型厚度和纸张厚度的适宜性，是保证瓦楞纸板强度的重要因素。
涂胶辊与匀胶辊的间隙对胶量的大小控制很关键。
上胶机压载辊与涂胶辊的间隙高低直接影响纸板的硬度和边压强度。
太低，瓦楞会被压扁平或变形。
太高，会影响粘合而产生脱胶或开胶。
就是电脑横切机送纸辊的间隙调整不当，也将对已成形的纸板在横切时而破坏瓦楞纸板强度。
（5）工作压力的控制。
瓦楞纸板生产线的各工作辊的压力，对纸板，瓦楞的成型起着较重要的作用。
手提瓦楞盒强度影响因素
大家在选择瓦楞纸箱时，都会比较关注瓦楞纸箱的抗压强度，这是没问题的。
可是，影响瓦楞纸箱抗压强度的因素却有很多，这些因素交互发生作用之后，抗压强度就会产生不同的变化。
尤其是纸箱的堆码时间、印刷工艺、堆放的温湿度环境、落下撞击和振动冲击等这些因素对纸箱的抗压强度都影响较大，但却是我们在选择纸箱时往往最容易被忽略的。
现在我们就从这些因素和纸箱抗压强度的关系来一点一点分析。
1. 瓦楞纸板的环压强度
计算瓦楞纸箱抗压强度最常用的凯里卡特公式，而我们从计算公式可以看出，瓦楞纸箱的抗压强度取决于瓦楞纸板原纸的综合环压强度。
2. 瓦楞纸板的愣型
市面上最常用的愣型有A/B/C/E/K五种，楞型的选择不同，抗压强度也不同。
通常AB>BC>A>C>B。
3. 瓦楞纸箱尺寸
在纸箱的制作工艺以及材料都相同的情况下，纸箱周长、纸箱的高度、纸箱的长宽比对抗压强度的关系都会有呈现一个曲线变化。
通常建议纸箱尺寸的长宽比不宜超过2，否则会造成不必要的浪费。
4.纸箱印刷工艺
纸箱版面的印刷面积、形状、位置对抗压强度都有影响，基本上是印刷面积越大，抗压强度降低比率也就越大。
5.纸箱压痕工艺
纸箱的横压线越宽，抗压强度下降就越大。
杭州好旺龙包装印刷有限公司是杭州市印刷协会理事单位，拥有自营进出口权。
是一家集研发、设计、印刷、印后加工、成品包装为一体的印刷生产工贸型企业。
专业生产各类精装糊裱礼盒、礼袋、卡纸类彩盒、瓦楞类彩盒、展示盒、展示架、纸卡、吊牌、不干胶、贺卡、样本、彩页、台历、挂历、益智拼图、多功能上色本、手工本、笔记本、纸质工艺品、儿童益智类玩具、文具组合套装等产品。
瓦楞纸箱抗压强度标准
瓦楞纸箱抗压强度标准瓦楞纸箱是一种常见的包装材料，其抗压强度对于保护货物的安全运输至关重要。
因此，制定和遵守瓦楞纸箱的抗压强度标准显得尤为重要。
本文将就瓦楞纸箱抗压强度标准进行探讨，以期为相关行业提供参考。
瓦楞纸箱的抗压强度标准主要包括以下几个方面：首先，瓦楞纸箱的材料选用。
瓦楞纸箱通常由瓦楞纸板制成，而瓦楞纸板的厚度、纸板的质量等因素将直接影响瓦楞纸箱的抗压强度。
因此，在制定抗压强度标准时，需要对瓦楞纸板的材料选用进行规范，以确保其质量符合标准要求。
其次，瓦楞纸箱的结构设计。
瓦楞纸箱的结构设计直接关系到其抗压强度，合理的结构设计可以提高瓦楞纸箱的抗压能力。
在制定抗压强度标准时，需要对瓦楞纸箱的结构设计进行规范，包括箱体的纸板层数、瓦楞纸板的型号、箱体的尺寸等方面的要求，以确保瓦楞纸箱在承受压力时不易变形或破损。
再次，瓦楞纸箱的制造工艺。
制造工艺对于瓦楞纸箱的抗压强度同样至关重要。
在制定抗压强度标准时，需要对瓦楞纸箱的制造工艺进行规范，包括纸板的粘合方式、箱体的加固方式、箱体的压花处理等方面的要求，以确保瓦楞纸箱在生产过程中能够保持良好的抗压性能。
最后，瓦楞纸箱的质量检测。
为了确保瓦楞纸箱的抗压强度符合标准要求，需要对其进行质量检测。
在制定抗压强度标准时，需要规定相关的检测方法和标准数值，以便对瓦楞纸箱的抗压强度进行准确的测定和评估。
总之，瓦楞纸箱的抗压强度标准涉及到材料选用、结构设计、制造工艺和质量检测等多个方面，只有严格遵守相关标准要求，才能确保瓦楞纸箱在运输过程中能够有效地保护货物的安全。
希望本文能够为相关行业提供一些参考，促进瓦楞纸箱抗压强度标准的制定和执行工作。
瓦楞纸箱结构设计—瓦楞纸箱强度影响因素
瓦楞纸箱的抗压强度既是评价瓦楞纸箱的重要指标，又是设计瓦楞纸箱的重要条件。 影响瓦楞纸箱强度的因素可以分为两类，一类是无法避免的基本因素，也就是决定瓦 楞纸箱强度的主要因素，包括：
1、原纸强度——内面纸、外面纸、瓦楞芯纸的环压强度（RCT）或瓦楞芯平压强 度（CMT）； 2、瓦楞楞型——A、B、C、E等； 3、瓦楞纸板种类——双面、双芯双面、三芯双面等； 4、瓦楞纸板含水率； 5、流通领域中外界环境的影响。
定瓦楞纸箱抗压强度为2300N，求 含水率为10%时的抗压强度。
5
含水率
从图可以看出，瓦楞纸板含水率与相对湿度 有关系。当RH65%时，设瓦楞纸箱强度指 数为100%，则相对湿度与瓦楞纸箱强度关 系如表；
相对湿度（%） 抗压强度（%） 相对湿度（%） 抗压强度（%）
30
145.9
65
35
140.6
从图可以看出，随着瓦楞纸板含水率的增加， 不管瓦楞原纸的材料如何，纸箱强度成比例下降。
5 含水率
含水率与瓦楞纸箱抗压强度的关系，可用下式表示：
P 0.9 x Po
式中 P——瓦楞纸箱抗压强度（N）； x——瓦楞纸板含水率（%）； P0——含水率为0%时的纸箱抗压强度（N）。
5 含水率
例 在含水率为13%的条件下测
纸箱托盘 堆码时的 强度
6 流通领域内的因素
（3）纸箱堆码方向
瓦楞纸箱堆码方向有3类，以02类箱为例，其强度大小如下： ①立放，垂直瓦楞箱面：2（LH+BH），强度指数：100%； ②平放，垂直瓦楞箱面：2LB，强度指数：60%； ③侧放，垂直瓦楞箱面：0，强度指数：40%。
立放
平放
侧放
6 流通领域内的因素
影响纸箱耐压强度的主要因素
影响纸箱耐压强度的主要因素影响纸箱抗压强度的因素主要有：①原材料质量；②水分；③箱型和楞型；④印刷与开孔；⑤加工工艺。
1、原材料质量凯利卡特（kellicutt）公式是根据瓦楞纸板的环压强度来计算纸箱的抗压强度的，环压强度是纸箱抗压强度的一个指标。
环压强度就是芯纸与面纸或里纸的结合强度，原材料是影响环压强度的主要因素，它与原材料的定量、紧度、水分等有关。
箱板纸和瓦楞原纸的等级主要有A、B、C、D、E等，一般情况下，在选材时应遵循等级匹配原则，箱板纸和瓦楞原纸的等级选择要相近，同时，箱板纸和瓦楞原纸的定量应保持在21范围内，这样才能保证原料的总体质量水平及瓦楞纸板的质量。
当然，瓦楞纸板是由面纸与芯纸和里纸相粘合一起而挥发作用的，所以，还应考虑粘合剂及芯纸的因素。
芯纸适当的水分含量、紧度及芯纸的均一有利于与面纸及里纸的粘贴，粘合剂较好的粘合性能及适当的粘合层厚度都有利于提高瓦楞纸箱的抗压强度。
2、水分纸箱的生产环境、存放环境、使用环境、天气、气候等因素都会对纸箱的含水量造成影响，为保证纸箱抗压强度，应尽量避免外部环境对纸箱含水量的影响。
/纸箱抗压试验机纸箱抗压试验仪瓦楞原纸的初始水分含量，将直接影响瓦楞纸板的制板质量，水分含量高则原纸柔软，但抗张强度会相对降低；水分含量低则原纸干燥，压楞时楞顶易裂。
在瓦楞纸板生产中希望得到最佳强度值的水分含量一般为6%～8%。
水分测定的传统方法是105℃下烘干称重法，使用烘箱和天平，这种方法是标准方法。
3、箱型和楞型箱型是指箱的类型和同种类型箱的尺寸比例，它们对抗压强度有明显的影响。
有的纸箱箱体为双层瓦楞纸板构成，耐压强度较同种规格的单层箱明显提高；在相同条件下，箱体越高，稳定性就越差，耐压强度越低。
在人们的意识中，往往认为楞型越大，纸箱的抗压强度越高，容易忽视楞型对变形量的影响。
楞型越大，纸箱的抗压强度越大，变形量越大；楞型越小，纸箱的抗压强度越小，变形量越小。
如果纸箱过大，楞型却很小，纸箱在抗压测试时就很容易被压溃；纸箱过小，楞型却很大，抗压测试时会造成变形量过大，缓冲过程长，有效力值与最终力值偏差过大。
影响瓦楞纸箱抗压力的若干因素分析
影响瓦楞纸箱抗压力的若干因素分析瓦楞纸箱厂有时会遭遇到因纸箱的抗压力不够而退货的困惑。
那么，抗压力不够到底是什么原因?影响瓦楞纸箱的抗压力有哪些因素?根据所用的原纸能否预测瓦楞纸箱的抗压力?瓦楞纸箱在流通过程中需要有多大的抗压力?如果已经知道瓦楞纸箱在流通过程中所需要的抗压力，应如何选择瓦楞纸板的原纸构成?这些问题就是本文想要解决的问题，同样也是瓦楞纸箱厂所关心的问题。
在GB／T 6543—1986《瓦楞纸箱》》的附录C中对瓦楞纸箱的抗压力作了如下的规定：C.1 瓦楞纸箱抗压强度值P(kgf／cm2)不应小于按下式所得的计算值：单位：kgf／cm式中：K-强度保险系数：G-瓦楞纸箱所装货物的质量，kg；H-堆码高度，cm；h-箱高，cm；S-箱底面积，cm。
C.2 强度系数K根据纸箱所装货物的贮存期和贮存条件决定：贮存期小于30天 K=1.6贮存期30天～100天 K=1.65贮存期100天以上 K=2上述这个规定存在有三个问题：①式中的P称之为瓦楞纸箱的抗压强度，其单位kgf／cm亦是强度的单位，抗压强度的大小当然与纸箱箱底的面积S有关。
但是，实际上我们平时所用的是瓦楞纸箱的抗压力，其单位N或kgf 是力的单位，抗压力的大小与纸箱箱底的面积S无关。
SN／T 0262—1993《出口商品运输包装瓦楞纸箱检验规程》注意到这个问题，并对此作了纠正。
②式中的G是瓦楞纸箱所装货物的质量，严格来讲应该是瓦楞纸箱所装货物和瓦楞纸箱及箱内所有衬垫材料的总质量，但这可能是为便于瓦楞纸箱的设计而作的简化。
③强度系数K规定得偏低。
至于这个强度系数K应等于多少才合适，这是下面所要讨论的问题。
要解决这个问题首先要了解瓦楞纸箱的抗压力与哪些因素有关。
影响瓦楞纸箱抗压力的因素分基本因素和变化因素。
所谓基本因素即瓦楞纸板的本身对瓦楞纸箱抗压力影响的因素，包括有：原纸的环压强度，楞型(A、B、C型等)，瓦楞纸板的种类(单瓦楞、双瓦楞、三瓦楞等)，瓦楞纸板的含水率。
瓦楞纸箱抗压强度会受到哪些方面因素影响
瓦楞纸箱抗压强度会受到哪些方面因素影响
纸箱生产厂家会利用瓦楞纸箱抗压试验机对自己生产的纸箱进行检测，什么是瓦楞纸箱抗压强度?瓦楞纸箱抗压强度是指瓦楞纸箱空箱立体放置时,对其两面匀速施压,箱体所能承受的最大压力值。
那么影响瓦楞纸箱抗压强度的因素有哪些?
影响瓦楞纸箱抗压强度的因素：
1、瓦楞纸板的边压强度对抗压强度的影响
2、瓦楞纸板的楞型对纸板抗压强度的影响
3、纸箱的周长、高度尺寸及长宽比对抗压强度的影响
4、纸箱的放置方法对抗压强度的影响
5、纸箱的堆码方式对抗压强度的影响
6、纸箱的堆码时间对抗压强度的影响
7、纸箱印刷工艺对抗压强度的影响
8、纸箱的生产工艺对抗压强度的影响
9、纸箱堆放的温湿环境和纸箱含水率对抗压强度的影响
10、纸箱开孔方式对抗压强度的影响
11、纸箱内衬件设计对抗压强度的影响
12、落下撞击和振动冲击对抗压强度的影响
影响瓦楞纸箱抗压强度的因素较多，这些因素交互影响，满足顾客对抗压强度的要求。
常常导致我们对抗压强度的预测产生一定偏差。
纸箱厂也往往因为对这些因素认识不足，在设计、印刷及后加工过程中处理不当，造成巨大的成本浪费及客户投诉。
因此，弄清这些因素的影响规律是十分必要的。
更多资料可详询昆山海达仪器。
