真空过滤机的原理和类型
真空过滤机 工作原理
真空过滤机工作原理
真空过滤机是一种通过负压作用将气体中的颗粒物质过滤出来的设备。
其工作原理主要包括以下几个步骤：
1. 真空系统：真空过滤机内部装有一个真空泵或真空系统，通过负压产生器，在机体内部形成一个较低的气压环境。
2. 过滤介质：真空过滤机还配备了一种过滤介质，通常是由微孔过滤膜组成。
这种过滤介质能够让气体通过，但可以阻挡颗粒物质通过。
3. 过滤过程：当气体进入真空过滤机后，通过真空系统的作用，机内的气压降低，使气体中的颗粒物质被压缩和吸附到过滤介质上。
4. 分离颗粒物质：颗粒物质被过滤介质吸附后，纯净的气体则从过滤介质的另一侧流出，并被排出。
5. 清洗过程：当过滤介质上积累了足够多的颗粒物质后，需要进行清洗。
清洗过程可以采用多种方式，如用清水或空气对过滤介质进行冲刷，将吸附的颗粒物质清除，以恢复过滤介质的过滤能力。
通过上述工作原理，真空过滤机可以有效地过滤气体中的颗粒物质，提高气体的纯度和质量，广泛应用于化工、医药、食品等领域中的气体处理过程中。

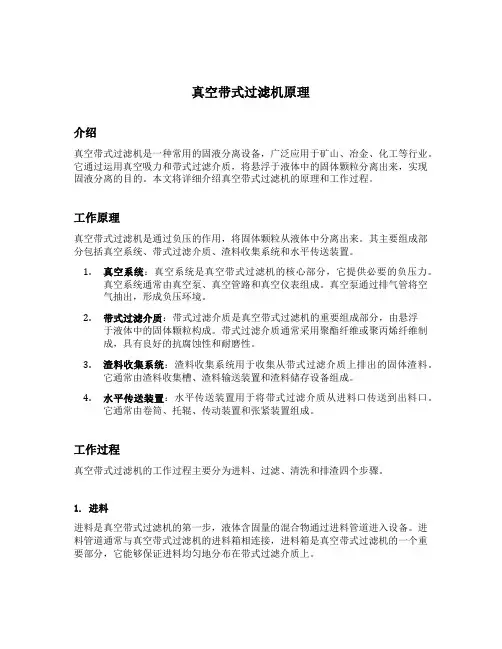

真空带式过滤机原理
真空带式过滤机原理介绍真空带式过滤机是一种常用的固液分离设备，广泛应用于矿山、冶金、化工等行业。
它通过运用真空吸力和带式过滤介质，将悬浮于液体中的固体颗粒分离出来，实现固液分离的目的。
本文将详细介绍真空带式过滤机的原理和工作过程。
工作原理真空带式过滤机是通过负压的作用，将固体颗粒从液体中分离出来。
其主要组成部分包括真空系统、带式过滤介质、渣料收集系统和水平传送装置。
1.真空系统：真空系统是真空带式过滤机的核心部分，它提供必要的负压力。
真空系统通常由真空泵、真空管路和真空仪表组成。
真空泵通过排气管将空气抽出，形成负压环境。
2.带式过滤介质：带式过滤介质是真空带式过滤机的重要组成部分，由悬浮于液体中的固体颗粒构成。
带式过滤介质通常采用聚酯纤维或聚丙烯纤维制成，具有良好的抗腐蚀性和耐磨性。
3.渣料收集系统：渣料收集系统用于收集从带式过滤介质上排出的固体渣料。
它通常由渣料收集槽、渣料输送装置和渣料储存设备组成。
4.水平传送装置：水平传送装置用于将带式过滤介质从进料口传送到出料口。
它通常由卷筒、托辊、传动装置和张紧装置组成。
工作过程真空带式过滤机的工作过程主要分为进料、过滤、清洗和排渣四个步骤。
1. 进料进料是真空带式过滤机的第一步，液体含固量的混合物通过进料管道进入设备。
进料管道通常与真空带式过滤机的进料箱相连接，进料箱是真空带式过滤机的一个重要部分，它能够保证进料均匀地分布在带式过滤介质上。
2. 过滤过滤是真空带式过滤机的核心步骤，固液混合物在带式过滤介质上形成一层固体颗粒，液体通过过滤介质的孔隙流过，被抽出。
带式过滤介质在传送装置的作用下，由进料口逐渐传送到出料口，过程中固体颗粒逐渐形成一层固体渣料。
3. 清洗清洗是真空带式过滤机的一个重要步骤，主要目的是将过滤介质上的固体渣料清洗掉，以便再次使用。
清洗通常采用水冲洗的方法，通过喷淋装置将清洗水均匀地喷洒在过滤介质上，溶解和冲洗掉固体渣料。
4. 排渣排渣是真空带式过滤机的最后一步，通过排渣装置将固体渣料从带式过滤介质上排出，由渣料收集系统收集。
真空带式过滤机原理
真空带式过滤机原理
真空带式过滤机是一种广泛应用于固液分离领域的设备，其工作原理如下：
1. 初始过滤：固液混合物通过进料口进入真空带式过滤机，然后均匀分布在带式过滤介质上。
带式过滤介质一般由网带或橡胶带组成，起到支撑和过滤的作用。
在初始过滤阶段，固体颗粒被留在过滤介质上，而液体部分通过过滤介质进入下方的集液槽。
2. 压实过滤：当液体通过过滤介质后，固体颗粒会逐渐在过滤介质上形成滤饼。
为了进一步分离固液混合物，需要对滤饼进行压实。
这一步通常通过调节带式过滤机的压力和真空度来实现。
通过向滤饼施加压力，固体颗粒之间的间隙被压缩，进一步提高固液分离效果。
3. 饱和状态：在压实过滤过程中，滤饼逐渐达到饱和状态，即滤饼无法继续挤压出更多的液体。
此时，滤饼的含水率较高，固体颗粒之间的间隙减小，使得过滤效果变差。
为了解决这个问题，可以进行反吹或洗涤操作，以尽量移除滤饼中的水分。
4. 卸料和收集：经过滤的固体颗粒会沿着带式过滤介质的运动方向逐渐移动到带式过滤机的卸料端。
在卸料端，通过机械装置或压缩空气等方式将滤饼从过滤介质上卸下，并收集到指定的容器中。
此时，固液分离完成。
真空带式过滤机通过上述的过程实现对固液混合物的高效分离，广泛应用于化工、矿山、食品等行业中的固液处理过程中。

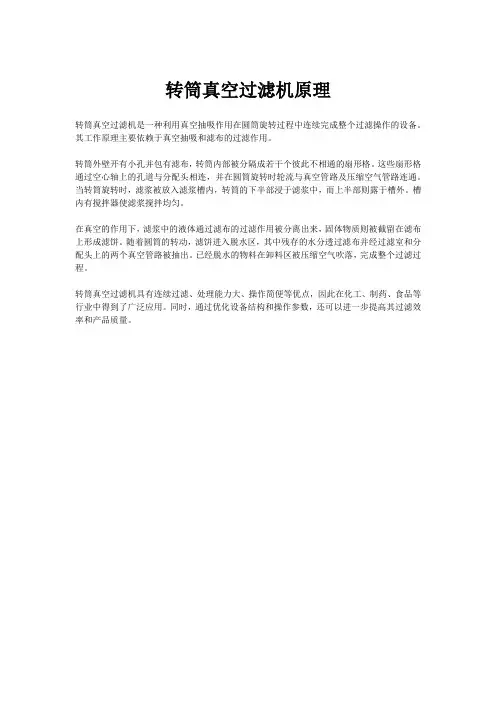

转筒真空过滤机原理
转筒真空过滤机原理
转筒真空过滤机是一种利用真空抽吸作用在圆筒旋转过程中连续完成整个过滤操作的设备。
其工作原理主要依赖于真空抽吸和滤布的过滤作用。
转筒外壁开有小孔并包有滤布，转筒内部被分隔成若干个彼此不相通的扇形格。
这些扇形格通过空心轴上的孔道与分配头相连，并在圆筒旋转时轮流与真空管路及压缩空气管路连通。
当转筒旋转时，滤浆被放入滤浆槽内，转筒的下半部浸于滤浆中，而上半部则露于槽外。
槽内有搅拌器使滤浆搅拌均匀。
在真空的作用下，滤浆中的液体通过滤布的过滤作用被分离出来，固体物质则被截留在滤布上形成滤饼。
随着圆筒的转动，滤饼进入脱水区，其中残存的水分透过滤布并经过滤室和分配头上的两个真空管路被抽出。
已经脱水的物料在卸料区被压缩空气吹落，完成整个过滤过程。
转筒真空过滤机具有连续过滤、处理能力大、操作简便等优点，因此在化工、制药、食品等行业中得到了广泛应用。
同时，通过优化设备结构和操作参数，还可以进一步提高其过滤效率和产品质量。

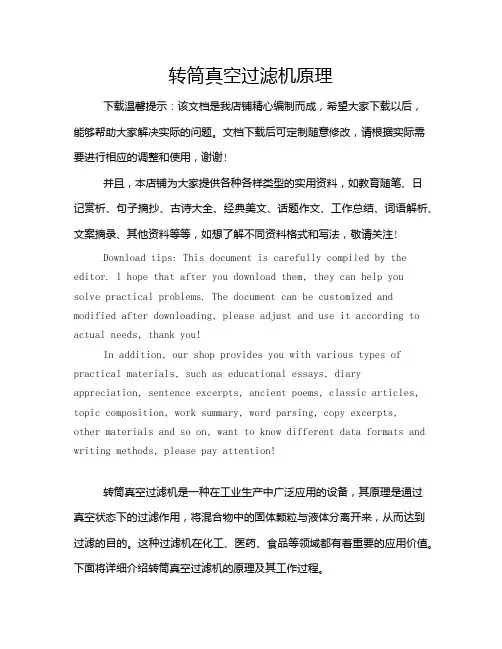

转筒真空过滤机原理
转筒真空过滤机原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!转筒真空过滤机是一种在工业生产中广泛应用的设备，其原理是通过真空状态下的过滤作用，将混合物中的固体颗粒与液体分离开来，从而达到过滤的目的。
过滤设备简介
过滤设备简介过滤设备简介一. 过滤设备总体分为真空和加压两类，真空类常用的有转筒、圆盘、水平带式等，加压类常用的有压滤、压榨等。
二. 真空过滤机的基本原理真空过滤机是应用表面过滤机理，在真空负压(0.04-0.07MPa)的作用下，悬浮液中的液体透过过滤介质(滤布)被抽走，大于或者是相近于过滤介质孔隙大小的固体颗粒会首先以架桥的方式在介质表面形成了初始层，过滤介质孔隙比它的孔隙通道大，这样就截留了更小的颗粒，因此不断沉积的固体颗粒便逐渐在初始沉积层上形成具有一定厚度的滤饼。
广泛应用矿山选矿厂的铁精矿、铜铁矿、硫精矿和锌精矿等产品的过滤及化工、石油、冶金和造纸等多个行业的脱水与固液分离中。
主要分为转筒型过滤机（简称转鼓过滤机），水平圆盘过滤机（简称平盘过滤机），立式圆盘过滤机（简称立盘过滤机）和水平带式过滤机等。
又分为间歇式和连续式过滤两大类，其中常用的是连续式真空过滤机。
外滤面转鼓真空过滤机是一种在真空下操作的转鼓式连续过滤设备，能连续和自动操作，有效地进行过滤，洗涤，脱水，操作现场干净，易于检查和修理。
缺点是成本高，使用范围受热液体或挥发性液体的蒸汽压限制，沸点低或在操作温度下易挥发的物料不能过滤，难以处理含固量多和颗粒特性变化大的料浆，并且滤饼含湿量在 30% 左右，很少低于 10% ，主要用于化工，食品行业。
过滤面积大致分2㎡、5㎡、10㎡、20㎡、30㎡、45㎡、50㎡、55㎡、60㎡九个规格；按卸料分为刮刀式卸料，折带式卸料，辊子式卸料三种方式。
按材质分为碳钢、铸铁、衬胶、不锈钢四种材质。
工作原理通过一个连续转动的转鼓，和与转鼓相联的分配室，对转鼓过滤面上进行分区，当过滤面运转到其中某一区域（吸滤区）时，进行过滤操作。
当它转到另一区域（干燥区）时，对滤饼进行干燥。
再至其它区域（洗涤、干燥、卸料、滤布再生区）时。
可相应的对滤饼进行洗涤、二次干燥、并通过卸料装置对滤饼进行卸料。
如过滤悬浮液粘度大，需要对滤布进行洗涤，则在卸料后，通过安装在过滤机两侧的喷嘴对滤布进行洗涤，然后进入到下一个过滤循环。
真空过滤机原理
真空过滤机原理
真空过滤机是一种常用的过滤设备，广泛应用于各个行业中。
其原理是利用负压环境下的吸力效应，将待过滤的物质通过过滤介质进行分离和过滤。
真空过滤机的基本结构包括过滤介质、真空系统和辅助设备。
过滤介质一般为网状结构或多孔材料，可以根据具体需求选择不同的过滤介质。
真空系统通过负压产生吸力，将待过滤的物质吸入过滤介质中。
辅助设备包括控制系统、加热系统和排放系统，用于控制和优化过滤过程。
在操作过程中，首先将含有杂质的物质置于真空过滤机的过滤介质上方，打开真空系统，形成负压环境。
由于压差的存在，物质会被吸引到过滤介质上，并被过滤介质中的微小孔隙所阻拦。
杂质较大的物质会被过滤介质直接截留，而较小的杂质则会进一步附着在过滤介质表面。
经过一段时间的过滤，过滤介质上的杂质逐渐积聚，导致过滤效果降低。
此时，可以通过调整真空度或者更换过滤介质来维持过滤质量。
当过滤介质达到一定的饱和程度后，需要进行清洗或更换。
真空过滤机的优点在于过滤效果好、操作简单、过滤速度快和适用于多种材料和颗粒大小。
它广泛应用于化工、制药、食品、环保等行业中，用于去除杂质、分离液体和固体、净化空气等多种工艺。
简述工作原理转筒真空过滤机
简述工作原理转筒真空过滤机
转筒真空过滤机是一种常用于固液分离的设备，广泛应用于化工、食品、制药
等领域。
下面将简要介绍其工作原理。
工作原理
1.进料阶段：
–原料混合物经过预处理后，进入转筒真空过滤机的进料口。
–进料口导向原料进入过滤机转筒内部，转筒内部安装有过滤毛刷，可以帮助均匀分布进料。
2.真空吸滤：
–启动真空泵，形成负压环境。
–负压作用下，液体部分被抽出，固体颗粒则被留在滤布表面形成滤饼。
3.滤饼清洗：
–当滤饼积累到一定厚度时，停止进料，启动清洗装置。
–清洗液通过洗涤喷头喷洒在滤饼表面，将固体颗粒分离、洗净。
4.脱水干燥：
–清洗结束后，排出清洗液，开启空气干燥装置。
–空气经过加热后通过滤饼，吸收其中水分，使滤饼脱水干燥。
5.卸料：
–完成脱水干燥后，打开转筒卸料口，将干燥后的固体物料卸出。
优点
•过滤效果好：利用真空吸滤，能够快速、高效地分离固液。
•操作简单：设备结构简单，易于操作和维护。
•适用范围广：可用于不同种类的原料，适用于多种工业领域。
结语
转筒真空过滤机通过真空吸滤的方式实现固液分离，操作简单高效，被广泛应
用于各种行业中。
它的工作原理清晰明了，利用科学的原理和结构，能够快速、有效地处理原料，提高生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1真空过滤机的基本原理
真空过滤的基本原理是:在真空负压(0.04-0.07MPa)的作用下，悬浮液中的液体透过过滤介质(滤布)被抽走，而固体颗粒则被介质所截留，从而实现液体和固体的分离。
真空过滤机是应用表面过滤机理，当悬浮液中的液体流向过滤介质时，大于或者是相近于过滤介质孔隙大小的固体颗粒会首先以架桥的方式在介质表面形成了初始层，过滤介质孔隙比它的孔隙通道大，这样就截留了更小的颗粒，因此不断沉积的固体颗粒便逐渐在初始沉积层上形成具有一定厚度的滤饼[25] (如图2-1)。
真空过滤被广泛应用矿山选矿厂的铁精矿、铜铁矿、硫精矿和锌精矿等产品的过滤及化工、石油、冶金和造纸等多个行业的脱水与固液分离中。
图2-1滤饼过滤方式示意图
2.2真空过滤机的分类
真空过滤是应用最为广泛、在理论与实践方面最为成熟的一种过滤方法[25]。
真空过滤机主要分为转筒型过滤机（简称转鼓过滤机），水平圆盘过滤机（简称平盘过滤机），立式圆盘过滤机（简称立盘过滤机）和水平带式过滤机等。
真空过滤机分为间歇式和连续式过滤两大类，其中常用的是连续式真空过滤机。
连续式真空过滤机的特性:在一个作业循环内，当过滤盘的某个过滤功能区转动到料浆区，在真空的作用下滤饼开始进行沉积;在下一个工作区域进行脱水，当其转动到滤饼卸料区时，可以用机械或气动的方法可进行滤饼卸料，并再生滤布;然后又返回到滤液作用区，完成一个连续的循环过程。
连续式真空过滤机根据不同的结构类型，主要分为以下几种形式。
2.2.1真空立盘过滤机
将数个过滤圆盘垂直安装在一根水平放置的中心轴并整体坐落槽体上，中心轴由传动系统驱动在槽体中运转，靠真空的抽吸作用进行工作的过滤机称为立式
圆盘过滤机。
过滤动力来自于中心主轴经分配头抽真空造成的过滤盘内外两面的
图2-2 立盘过滤机的结构
中心轴2.扇形板 3.轴密封 4.槽体5.传动系统 6.分配头
压力差。
根据过滤盘尺寸分成若干个小扇形过滤板，每个小扇形板构成一个单独的过滤室。
结构形式见图2-2。
各品牌立盘过滤机间的主要差别在于扇形滤板的块数、过滤板与中心轴的连接方式、轴密封结构以及滤布的固定方式等方面，而基本结构及工作过程大体相同。
过滤圆盘是主要的工作部件，有若干个相互隔开的扇形过滤板组成，扇形板的数目与主轴上的滤液孔相对应，板内空腔与主轴上的滤液孔相通以排除滤液，滤板的外部包有滤布。
当过滤板置于槽体中时，在分配头的切换下，滤板空腔经分配头与真空泵相连，使固体颗粒吸附到滤板两侧的滤布上，滤盘离开矿浆液面后，过滤板仍与真空泵相连，进入脱水阶段；在卸料区，真空泵与分配头的盲区接触，真空断掉，下一时刻鼓风机通过分配头与滤板空腔相连，反吹卸饼，然后再进入下一循环。
2.2.2水平圆盘真空过滤机
水平圆盘真空过滤机由过滤平盘、传动装置、回转支承、分配头、卸料螺旋、布料和洗涤装置、滤布、滤板以及润滑装置组成[26]。
如图2-3所示。
水平圆盘过滤机工作时，随着盘面的转动，各过滤单元依次与分配头上各功能区接通。
首先，悬浮液（料浆）经布料器至吸液区后形成滤饼，在洗涤区再次置换出滤饼中残留原液，经干燥区脱除水分后，再由卸料螺旋将滤饼卸下，并开始下一个工作循环。
图2-3水平圆盘真空过滤机
2.2.3转鼓真空过滤机
转鼓真空过滤机的结构主要包括分配头、槽体、转鼓、搅拌器、卸料辊等[27] (具体见图2-4)。
转鼓真空过滤机工作时，随着转鼓的连续转动，转鼓上的各个滤室将会相继与分配头的四个功能室相继连通，逐渐进入到滤液中开始经过转动至落料阶段，按顺序完成过滤、干燥、吹落等工序。
分配头是转鼓过滤机的重要部件，与真空源相连通提供过滤动力。
图2-4转鼓真空过滤机
2.2.4带式真空过滤机
图2-5带式真空过滤机
带式真空过滤机的过滤介质是可连续循环的环型过滤带，利用料浆的自身重力和真空设备提供的真空负压吸力实现固液分离[28]，结构如图2-5。
滤液透过滤布，从格筛板流入真空盘，真空盘底部设有排液口，经吸入软管与排液总管相连排放；滤饼则截留在过滤介质表面进行脱水，从而达到固态和液态物质分离的目的。
主要由橡胶滤带、驱动辊、从动辊、真空盒、驱动装置、进料装置、滤布张紧装置、滤布调偏装置、洗涤装置和机架等部件组成[29]。
目前国内己经装备有过滤面积为1-6Om2的机型，国外产品发展迅速，己设计应用最大185m2的过滤机。
2.2.5陶瓷圆盘真空过滤机
陶瓷圆盘真空过滤机用亲水陶瓷(通常为氧化铝)作为过滤片，取代了传统的滤板和滤布[30]。
陶瓷圆盘过滤机是基于毛细微孔的作用原理，采用微孔陶瓷作为过滤介质，利用微孔陶瓷大量狭小具有毛细作用原理设计的固液分离设备，在负压工作状态下的盘式过滤机，利用微孔陶瓷板其独特通水不透气的特性，抽取陶瓷板内腔真空产生与外部的压差，使料槽内的物料在负压的作用下吸附在陶瓷板
上，是固体物料因不能通过微孔陶瓷板而被截留在陶瓷板表面，而液体因真空压差的作用及陶瓷板的亲水性则顺利通过分配头排除过滤机，从而实现固液分离的目的，如图2-6。
目前，陶瓷圆盘过滤机主要用于各类矿山的精矿脱水环节[31]。
过滤板微孔堵塞是陶瓷过滤机经常出现的问题，长时间的使用和清洗不及时、不到位就会出现此种问题[32]。
通常，当过滤机在连续工作6 小时～8 小时后，就应该进行一次混合清洗。
反冲清洗滤板时，反冲清洗的水压和水量要保证在规定值范围内，并将草酸充入槽体，滤板经草酸浸泡用超声波震动以实现滤板再生，用后的草酸要放掉，对环境有一定的危害；卸料完全依靠刮刀，卸料不彻底。
图2-6陶瓷真空过滤机
2.2.6各种真空过滤机的特征和适用范围
表2-1各种真空过滤机的特征和适用范围
各类真空过滤机的特征和使用范围见表2-1，从表中可以看出，立盘过滤机所能达到的滤饼最厚，转速较高，单位面积的真空风量相同。
立盘过滤机的处理能力最高，是其它种类过滤机处理能力的3～5倍。
