hypermesh入门篇(转)心得
hypermesh基础教程(入门、经典)
第一章 HyperMesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。
有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。
其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。
下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。
我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。
第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。
打开练习一，这个文件中已经包含geom和放到中面的elems。
我们现在要搞清的第一概念就是geom和elems的区别。
Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。
在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。
这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。
每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom 和XXX（名字）elems。
当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。
对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。
个人学习hypermesh的笔记
1. 如何添加重力collector-loadcols-name(自己输入名字)-card image-grav-creat/edit,G中输入重力加速度（注意单位一般输入9800），N1,N2,N3,(0,-1,0)表示Y轴负方向。
在BCs中选择control cards,然后选择acceleration,然后根据需要选择。
另外，如果要添加重力，那么材料属性里RHO一定要填写，这是表示密度。
2.划网格产生的问题在sw中建好的模型导入到hypermesh里本来是没有自由边，可是在一个面上划完网格后就产生了自由边。
这个自由边是肯定会产生的。
因为这个时候仅仅是在一个面上划了网格，按照自由边的定义，在这个面的外围没有其他的面与之相连，所有会产生自由边。
这个自由边不能去掉，而且没办法去掉。
3.网格密度对拓扑优化结果有影响。
4.拓扑优化中常用质量分数作为约束,但是除非在优化设计要求中明确提出优化后质量减轻的百分比,否则优化前很难断定质量分数应该选取多大合适,因此可能需要指定几个不同的质量分数分别进行优化,然后再在结果中选取最优参数5.为模态分析设置频率分析方法的card 是EIGRL其中ND跟设置有几阶模态有关系。
V1,V2设置频率范围。
6.coupled mass matrix耦合质量矩阵7.设置载荷类型BCs->load types->constraint->DAREA(dynamic load scale factor)这里是设置动态载荷。
8.频率载荷表collector type->loadcols->....->card image->TABLED1例如：TABLED1_NUM=2,X(1)=0,Y(1)=1.0,X(2)=1000,Y(2)=1.这样就定义了频率范围为0~1000Hz，幅值为1的载荷9.创建随频率变化的动态载荷loadcols->..->card image->RLOAD2(frequency response dynamic load,form2)10.Card Image是你在创建一个新的组的时候,通过Card Image赋予这个组里面的单元一些属性.具体怎么用,跟你用的模板有关对于hm7.0版本,如果选ANSYS模板,创建component的时候,Card Image所指定的就是这个组的单元的单元类型.(8.0 改了,不能通过Card Image定义单元类型了.)。
HyperMesh经验
HyperMesh经验1）导出选择ANSYS.tpl模板，在HyperMesh中，导出文件为*.prp；2）然后用写字板打开它，进行编辑：（1）删除掉定义单元类型，材料，实常数的句子，只保留生成节点和单元的语句；（TYPE,MAT,REAL等全部删除）（2）添加自己想定义的单元类型，材料，实常数的句子。
*这样做实际上只利用了HM中的节点和单元信息。
3）在ANSYS中INPUT这个*.prp文件就可以了。
你这个问题我也遇到过，不过现在解决了，我听我做汽车碰撞的同学说，盗版的HM与ANSYS接口是有问题的。
不过，你可以通过手工进行修改HM导出的文件，添加单元类型语句，ET，1,45，再删除多余没用的语句，就可以导入进去了我学HYPERMESH采用了以下步骤：1、找来一本ANSYS中文的基础教程，看一下有限元分析的基础：单元类型，定义实常数，划分网格的基本规则，材料属性，加载（载荷定义，载荷步,约束），后处理。
在没有HYPERMESH中文教材时，这不失为入门的好办法。
2、安装HYPERMESH，按照培训教程day1,day2,advanced training从头做一遍（打开金山词霸，可以屏幕取词的）。
3、休息一天，太累了。
4、这次是正式学习，买个笔记本，在把三个培训教程边看边练，主要是做笔记，把重要的地方记下来（我记了27页）5、自己练习建几个简单模型，练习一下，会找问题。
6、进入我们这个论坛，跳至48页，从论坛建立时的帖子看起，在一页页的往前翻，把有价值的帖子存下来，有些帖子可以整理成word形式的就直接复制，粘贴成问题集。
当然，看帖子不是件容易的事，到现在大约有1500条帖子，要合理安排自己的时间才能有精力，有毅力看下去。
看帖子确实是个学习的好办法，而且论坛里高手也是很多地。
看帖子的过程渐渐感受到了一种互助的精神，初学者可以找到学习中需要的资料，高手互相交流经验，特别是斑竹，感觉能在工作之余这么耐心地在板上答疑解惑真的不易。
HyperMesh心得
hypermesh心得1、geometry clean中出现的黄色边界线表示什么意思表示共享边三个或者三个以上的面共同的边界；2、HM中有什么工具可以补面的edit surface-gt surface filler，除了edit surface-gt surface filler外还可以用spline drag sweep等命令补面只要选surface only选项就可以了；3、划好2d网格之后用tool-gt edges-gt tolerance0.01-gt equivalence-Gt find edges最后发现220个free surfaces，我记得有一个快捷键保存这些自由面到内存中然后可以删除刚刚保存的面大侠帮忙用你的操作发现的是freeedges它会自动保存在一个叫做edges的component里然后隐藏掉其他的部分再点击右侧QA-gt Find Attached找到相邻单元再进行处理；4、出现黄线怎么几何清除GEOMCLEAN—SURFACE—FINDDUPLICATES试试出现黄线大多是有重合面出现结合隐藏F5仔细观察一下找到重合的面有的及其微小删掉即可；5、2d单元划分完毕在Tool-gt check elements-gt connectivity中发现有这样的提示“574elements swere found with questionable connectivity”这时有些单元高亮怎么解决这个问题使得没有单元有连接问题大侠们指教connectivity表示有重合单元存在把重合单元删了就可以了，具体操作如下在Tool-gtcheckelems先点击duplicates接着点击savefailed然后按F2在elems 下选retrieve最后点击deleteentity；6、体单元有什么优劣的评判指标checkelems/3-d面板中QI/Toolgt..；7、两个同心圆之间怎么生成填充曲面呢两个圆都是红色的自由边界，2D-gtspline；8、建模完后findedges检查没有通过如何处理.谢谢.请大家帮忙方法是不是很多disp里面隐掉其他comp只显示free edge在macro菜单里选QA选find attached找到与此相关的失效单元手工修改之，另外生成四面体还有检查T-connection是不是不检查三维单元的freeedges和T-connection不用检查三维单元的Tconnection可以检查freeedges；9、节点合并是哪个命令在哪单元的连续性是用这个吗可以用F3合并节点注当你选中equivalence的时候是将两个节点合并为一个没选的话它们只是位置在一起但还是两个节点检查单元的连续性是tool edge也可用edges二维或曲面faces三维单元连续性也用这个检查具体见练习/cgi-bin/ut/topic_show.cgiid44533amph1250313；10、在检查三维实体单元节点一致的时候先检查edges再把三维实体单元生成表面faces然后再对生成的表面进行edges的检查。
Hypermesh 心得

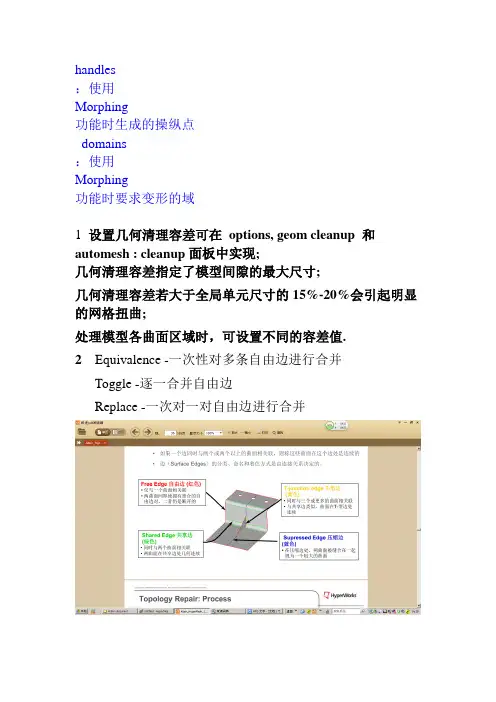

handles：使用Morphing功能时生成的操纵点domains：使用Morphing功能时要求变形的域1设置几何清理容差可在options, geom cleanup 和automesh : cleanup面板中实现;几何清理容差指定了模型间隙的最大尺寸;几何清理容差若大于全局单元尺寸的15%-20%会引起明显的网格扭曲;处理模型各曲面区域时，可设置不同的容差值.2 Equivalence -一次性对多条自由边进行合并Toggle -逐一合并自由边Replace -一次对一对自由边进行合并Unsplit –移除造成曲面分割的曲线Toggle –与edge edit 面板下的toggle功能相同; 基于清理容差范围搜索，对边的类型进行改变（将成对自由边合并为共享边；或将共享边压制为压缩边）Filler surf –基于自由边构建可能的缺失曲面通过拓扑视图模式来搜索模型中的错误连接关系修复：缝合自由边：equivalence & toggle删除重复面：Defeature> duplicates创建缺失面：filler surface3可以通过主菜单Geom页面下的midsurface panel 创建中面（1）Auto Midsurface –自动针对实体几何模型或封闭曲面组抽取中面有时在几何模型存在曲面缺失的情况下仍能顺利抽取中面缺失曲面越多，所抽取中面的几何保真度越低（2）Surface Pair –在选定的成对平面间建立中面1）. 使用实体几何模型或封闭曲面组包络形成的板壳结构作为抽取中面对象自动抽取中面功能（Midsurface : auto midsurface）要求待抽取的几何模型为封闭几何。
必要时使用拓扑修复工具（Topology Rapair）修补几何模型。
2.）对于较复杂模型，可在抽取中面操作前使用几何模型简化功能（Defeature）对构成实体的几何模型或封闭曲面组进行编辑在保证求解精度的前提下对实体进行适当的简化，可有效地提高建模和求解的效率3.）通过midsurface : auto midsurface创建中面针对某些需要更多中面几何形态控制的区域使用surface pair手工抽取中面对已抽取的中面，使用midsurface : editing tools 对其形态进行微调4. ）观察中面，校正模型错误连接关系通过quick edit功能可以快捷高效的对创建好的中面进行编辑4 通过几何模型简化(Defeature)工具, 将模型中某些无关紧要，对分析结果影响不大或对网格剖分造成困难的几何特征移除，从而使零部件几何特征更加简洁。
hyperworks学习心得及常见问题
hyperworks学习心得及常见问题第一篇：hyperworks学习心得及常见问题制造系统信息集成技术(答案）一、简答题：1、如何将.igs文件或.stl文件导入hypermesh进行分网？filesimport切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、在使用TOOL->reflect命令，映射单元时，得到了映射的结果，原先的对象却不见了，应如何处理？答：方法1、在选择reflect后命令后，应选择duplicate命令，复制欲操作的对象。
方法2、先把已建的单元利用organize〉copy到一个辅助collector 中，再进行操作。
3、igs导入hypermesh后，想将模型整体尺寸缩小一半，在hypermesh中能实现么？答：可以在tool panel中,选择scale命令完成。
4、对加面载荷的菜单，magnitude是力的大小，magnitude％是什么？magnitude%是指在图形区中的显示设置，100%表示1:1的比例。
magnitude％是显示的箭头大小与施加压力大小的百分比5、另外ruled和skin有什么不同呢？skin可以构造曲面。
ruled构造直平面。
6、在进行单元的删除或隐藏命令时，常用的by config 是什么选择方式? type里的ctria3和quad4又是什么？答：通过config命令用来选择单元的类型。
config也可以认为是一种大的类型，他提供了单元的基本形式，如4节点quad等，但是对应于不同的求解器，即使是4节点的quad 也有不同的类型，如适用于平面应力，平面应变的，壳单元等了。
type是具体的单元类型。
举个例子，比如同样4节点quad，选择config为quad4，那么广义的层面上就与3角形，体单元区分开了。
type中选择plane1呢，说明你的单元是平面应力类型单元（这个在你之前的单元属性中已经定义了，否则没用）。
HyperMesh经验
Hypermesh是目前综合功能最强大的有限元前处理器之一。
最近总有朋友问我很多关于Hypermesh的问题，结合我个人的使用经历，写下这篇文章随便谈谈，想到哪里，写到哪里，不一定都对，如果有不同意见，或者反对意见，欢送切磋。
1.问题1：Hypermesh很难学么？答：不难，不仅不难，而且很简单，简单到什么地步？如果有人在旁边稍微指点你一下，你只要不是特别笨，通过1，2天的实战训练，你就能掌握大局部常用的功能。
〔仅仅指网格划分，不包括求解器接口〕.如果没有人指点，可能入门慢一点点，但是估计也就是3，5天的事情。
为什么这么说呢？其实Hypermsh 就是程咬金的三斧头，程咬金的斧头虽然只有看似平凡的那么三招，可是一旦组合起来，威力无比，一般人都扛不住。
Hypermsh也就是靠那么几斧头来到达以不变应万变的目的。
Hypermesh有哪几斧头？1.Shift+F3:合并在容差范围内的节点,并查找free edge,T-connection.2.shift+F4:移动单元，节点等。
3.Shift+F5：查找单元，节点。
4.shift+F7:把单元，节点投影到适宜的位置。
5.F4:测量距离，角度，经常用的。
6:F5:隐藏掉遮住视线的单元，几何etc.7:F6:手工根据节点创立单元，把单元劈开等，纯手工操作。
8：F7:对齐，把不在一条直线上的节点拉直，手工编辑单元的时候，用的比拟多。
9：F10:查看单元质量。
10：找圆心操作。
11:镜像操作，旋转操作。
12:find face，在实体单元外表蒙皮。
13：rule,spline，几何缺乏时，根据边界，生成网格。
Hypermesh的这13斧头几乎可以完成绝大局部网格相关的工作。
单独看这13斧头，都很简单，平淡无奇，要是能跟灵活地组合运用，威力无比。
2：Hypermesh划分网格时的核心思想是什么答：一句话：为了得到单元，可以不择手段。
受到其他有限元软件划分网格思想的束缚，初学者往往被几何模型本身束缚了手脚，在HM中，几何的作用仅仅是为了得到网格，得到了网格之后，几何就可以扔到垃圾堆里面了。
Hypermesh学习总结
序号作用命令名称1基于LS-DYNA和HyperWorks的汽车安全仿真与分析材料：MAT3 线弹塑性材料； MAT20 刚性体材料； MAT24 弹塑性材料； MAT98 ；MAT1各项同性材料；材料的弹性模量：E、剪切模量：G、泊松比：NU、密度：RHO（密度单位为T/mm3一般为负9次方）；厚度：T2静力学分析：只需要弹性模量和泊松比用于确定刚度；模态分析时需要输入密度Hyperwork中设置的默认单位34按住左键移动到目标位置可以选中目标5图带材料type的显示，需要在optiStruct 模块中才可以6连接的种类：1D单元里面有连接；analysis里面有面接触；还有共节点Load collector-Card image-EIGRL:V1-V2表示频率范围，ND表示分析前N阶固有频率7自动化分2D网格时、可以通过先调节红圈处的数值再点击节点数8检查网格后，重新编辑3D网格步骤tool-check elems(save failed)-mask(elems-retrieve-reverse)-find(find attached需要选中一些单元)-3D-tetramesh （tetra remesh）9模态分析步骤1、模态分析分为增加约束和不加约束两种，不加约束为自由模态，反映结构本身的频率；增加约束的模态分析为工作状态的模态，需要先进性静力学分析10单元格质量检查：2D单元：（1）单元尺寸应控制在最大尺寸与最小尺寸之间，不宜差别过大（一般不超过基准尺寸的正负1/3）；（2）Aspect Ratio（长宽比）：四边形单元长宽比不超过5；（3）Warpage（翘曲）：四边形单元翘曲角度小于15度；（4）Max Interior AngleQuad（四边形最大内角）：应小于140度；（5）Min Interior AngleQuad（四边形最小内角）：应大于40度；（6）Max Interior AngleTria（三角形最大内角）：12快捷键F6，单元编辑13截图率范围，ND表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
hypermesh入门篇（转）其实各种CAE前处理的一个共同之处就是通过拆分把一个复杂体拆成简单体。
这个思路一定要记住，不要上来就想在原结构上分网，初学者往往是这个问题。
刚开始学，day1,day2,advanced training 和HELP先做一遍吧。
另外用熟24个快捷键。
做一下HELP里面的教程，多了解一些基本的概念和操作。
这样会快点入门。
论坛更多的是方法。
划分的方法要灵活使用，再有就是耐心。
1、如何将.igs文件或.stl文件导入hypermesh进行分网？files\import\切换选项至iges格式，然后点击import...按钮去寻找你的iges文件吧。
划分网格前别忘了清理几何2、导入的为一整体，如何分成不同的comps？两物体相交，交线如何做？怎样从面的轮廓产生线（line）？都用surface editSurface edit的详细用法见HELP，点索引，输入surface edit3、老大，有没有划分3D实体的详细例子？打开hm,屏幕右下角help,帮助目录下hyperworks/tutorials/hyermesh tutorials/3D element,有4个例子。
4、如何在hypermesh里建实体？hm的几何建模能力不太强，而且其中没有体的概念，但它的曲面功能很强的.在2d面板中可以通过许多方式构建面或者曲面,在3D面板中也可以建造标准的3D曲面,但是对于曲面间的操作,由于没有"体"的概念,布尔运算就少了,分割面作就可以了5、请问怎么在hypermesh中将两个相交平面到圆角啊？defeature/surf fillets6、使用reflect命令的话，得到了映射的另一半，原先的却不见了，怎么办呢？法1、在选择reflect后选择duplicate复制一个就可以法2、先把已建单元organize〉copy到一个辅助collector中，再对它进行reflect，将得到的新单元organize〉move到原collector中，最后将两部分equivalence，就ok拉。
7、请问在hypermesh中如何划分装配体？比如铸造中的沙型和铸件以及冷铁，他们为不同材质，要求界面单元共用，但必须能分别开？你可以先划分其中一个部件,在装配面上的单元进行投影拷贝到被装配面上8、我现在有这样一个问题，曲线是一条线，我想把它分成四段，这样可以对每一段指定density，网格质量会比直接用一条封闭的线好。
可用F12里的cleanup_add point,那里面还有很多内容，能解决很多问题9、我在一个hm文件中创建了一组组装件的有限元模型，建模过程很麻烦，由于失误我把一个很重要的部件建在了另一个hm文件中，请问有没有什么方法把这个部件的有限单元信息转移到组装件的hm文件中呢？如果可以，装配关系可以满足吗？Sure, you can make it. Just export the only part from one hm file (export displayed only), and then import to your new hm file. Usually it will meet your assembly requirement, if not, you can easily translate it desired position with in hypermesh10、本来是一个面，为了在中间某条线上布上种子点，用line进行了分割，如何把分割后的曲面再次合并成一个面？repress edge只要将两个surface的公共边toggle或者suppress掉就可以了11、如何得到节点坐标？按f4，在图形区单击你要察看的节点，然后点击edit，就会得到节点坐标12、当几何模型导入hm界面后，线与线相交产生的points都会显示出来，有时为了观察方便，用宏菜单disp中的Only Comps把points隐藏了，但是要想在这些points上再作node，就麻烦了，不知道怎么unmask这些points？试了F5的unmask all 不行，请帮忙?geometry cleanup下面右上角的按钮vis opts，然后打开fixed point的显示。
13、如何把我节点跟单元信息取出来，重新编号？这个问题你可以用tool里面的renumber命令实现那能不能把节点坐标和单元编号等信息作为文件输出来啊，怎样实现这些当然能了，Geom => usr profile=> 选择相应的求解器file=>export14、给定的一个几何体怎么使得它不同部位属于不同的collector 啊？比如我有一个长方体，我要作拓扑优化，需要其中一个面一定厚度的体积（相当于一个小的长方体）保持不变，要求这部分和另外一部分处于各自不同的collector，怎么办？Geom 页面下的organize可以把你不同的部分组织到不同的collector中15、GRID 和CQUAD4 是指的什么类型的单元？GRID 是指单元的节点，CQUAD4是指四边形单元。
node和GRID意思相同，可能是节点在不同文件中的两种表示吧16、igs导入hypermesh后，想将模型整体尺寸缩小一半，在hypermesh中能实现么？tool panel, scale, enjoy it17、line－create line中，通过node建立线，但都是直线，模型的外观不规则，我想先建线然后将面分割，怎样能线沿着模型的外轮廓呢。
我试着用liner、smooth都不好使多选几个node，用smooth联起来，应该还不错的或用surface edit面板下面的trim with nodes就可以通过node将面分割18、spotweld在1D里面创建，我理解应该是一维的element，创建完后我想删除掉，在按下F2后，我选择element，然后选择all,可是还是删不掉，好象spotweld不是单元，那么究竟怎么处理掉呢？请指教！f2,element,by config ,选择weld,然后delete19、当模型比较复杂时，可不可以先生成各个部件的hm模型并保存，然后再依次将这些hm文件调入hw中，形成一个完整的hm文件？在ansys中是可以这样做的，对于一个复杂的大的模型这样觉得很方便可以。
你只要不删除原来得模型，导入得那个就会和原来得同时存在。
可以调入多个文件，不过模型要进行重新合并20、因为hm划完网格后，没有体的概念了。
为了方便ansys中在面、线或者点上加载荷，需要定义component，如何在hm中定义呢？请详细说明步骤，谢谢！可以，organize中你可以选择你要的点，线，面，然后把他们move，或者copy进您的comp 里面就行呀。
其实你的问题最好用BCs－》entity set来解决。
21、Point和vertice的区别？hm里有创建立vertice的方法么？我看到以前老大的例图中，线上有些星形的点，是point还是vertice?Point和vertice，从英文字面意思来讲，一个是点，一个是顶点。
点可以包括顶点的概念22、如果不慎把不同单元创建在一个collector里，为了编辑方便，想要把这些单元重新分配在不同的collector中，有什么办法呢？organize，重新组织23、pro/e建模，导入少一个面，怎么办？Surface edit/filler surface,我多次试过导入proe和iges，发现似乎iges更好一些或者用hypermesh的geom cleanup24、哪位高手知道, 在Hypermesh 中，如何将单位为米的几何模型转换为毫米的？用哪个命令？谢谢.Unfortunately, like most FEA software, Hypermesh does not need unit conversion and can not do that conversion. If you really want to, the only way is to scale you entire model up by 1000 times.25、麻烦您指点我一下如何加单元属性呢？card －－－edit26、如何删除没用的节点？shift+F2clear or clear all the node that you don't need.27、可不可以在hypermesh中方便的查询某个单元的详细信息？In the permanent menu, there is a button named card. Press this button and then click anyelem, you will get what you want.28、小弟来这里时间不长，斑竹能不能告诉我什么是“钱币原理“？以及划六面体的一些基本窍门？"钱币原理"是ainite大侠对圆剖分的一种总结.圆很难直接对它剖分(自由剖分例外),"钱币原理"就是一种剖分方法,其实就是将圆分成5个四边形,然后进行剖分.29、字体设置：每次进入Hypermesh都要在option下把menu font设置为font1，不知道有什么办法可以保存我的设置。
这样就方便多了。
^_^，谢谢。
答：*:\Altair\hw6.0\hm\bin\hm.cfg.......*menufont(2)*titlefont(2)*graphicfont(2)...........换有别的设置，自己看看！30、hypermesh里有没有类似于patran里"硬点"和"硬线"? 就是设置一些点或者线，使其成为划分网格的节点和边界。
有，fixed point和共享边（绿边）。
学一学几何清理就知道了。
VibInfo 2007-6-3 11:5731、如何删除灰色线？图形中灰色的线条和点往往都是辅助线。
在宏菜单上的Disp页面中点击lines隐藏掉这些辅助线的显示，或者用F2删除所有的lines。
32、element size这个主要体现在何处。
element size 是通过调整单元大小来进一步修改网格的，点击recalc edge,在element size中输入想要的单元大小，mesh。
而element density是通过改变边界单元的数量来控制网格的，点击set edge to 后输入单元个数，mesh。
33、对于有几何对称或者可以旋转的比较有规律的模型，如何从导入的几何模型中提取出这些特征。
