一种扩展MC33035芯片起、制动性能的附加电路设计
变 功率管 导通 组 合 ， 定子 绕组 产 生 的合 成 磁 场 轴线 再 前 进 ６ 。 使 ０ 电角 度 ， 如此 循 环 ， 刷 电机 产 生 连 续转 无
矩 ＿ ． ３ ０ ５转 子 位置 传感 器输 出编码 与功 率管 开通 关 系见 图 ２ ２ ＭＣ ３ ３ Ｊ ．
收 稿 日期 ：０ ７０ —８ ２０ —９１ 作 者 简 介 ： 农 斐 （９ ２ ， （ ） 主要 从 事 电子 技 术 应 用 研 究 郭 １ ６ 一）男 回 ，
中图分类号 ： ＴＭ３ ３
文献标识 码 ： Ａ
ＭＣ ３ ３ ３ ０ ５为 直流无 刷 电机 驱动 专用 集 成 电 路 ， 有使 用 简 单 、 格 低 廉 、 干扰 性 强 等 优 点 ， 具 价 抗 同时 也
有 使用灵 活度 不 够 、 性化 功 能不 易实 现等 不足 ， 应用 上 有一定 的局 限性 ． 个 在 通过 增 加附加 电路 ， 完善 控 可
２ １ Ｍ０ ３ ３ ． ３ ０ ５驱 动 原 理
ＭＣ ３ ３ ３ ０ ５组成 的三 相 无 刷 直 流 电机驱 动 电路 简 图见 图 １ 其 中 Ｓ Ｓ Ｓ ， Ａ，Ｂ， Ｃ为霍 尔 位 置传 感 器 ， ～ Ｑ１
Ｑ６组成 三相 桥 ， 直流 无刷 电机 为 三相对 称 星形 连接 ．
摘 要 ： 绍 了提 高 以 ＭＣ ３ ３ 介 ３ ０ ５集 成 电路 为 核 心 的无 刷 直 流 电机 驱 动 电 路 起 、 动 性 能 的 思 路 ， 行 了具 体 的 电 制 进
路 设 计 ， 析 了工 作 原 理 ． 分 关 键 词 ： ３ ０ ５ 起 动 死 区 ； 源制 动 ＭＣ ３ ３ ； 有
Ｄｅ ２０ ｃ． ０７
文 章编 号 ：０ ９ ４ ２ （ ０ ７ ０ — ５ ９ ０ １ ０ —８ ２ ２ ０ ） ６０ ６ — ４
MC13192

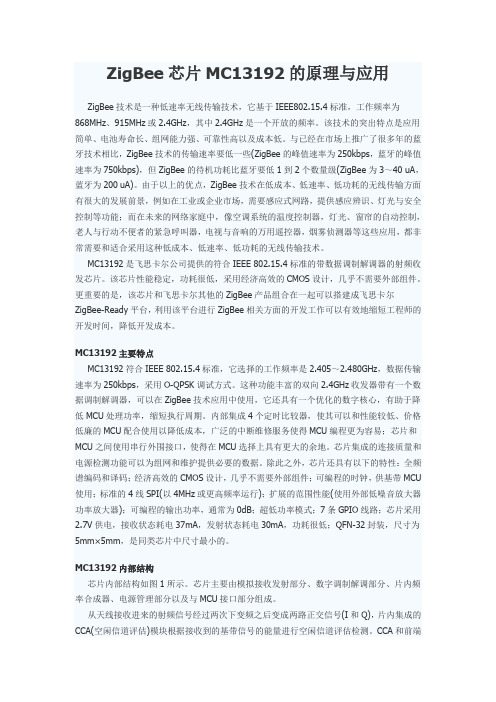

ZigBee芯片MC13192的原理与应用ZigBee技术是一种低速率无线传输技术，它基于IEEE802.15.4标准，工作频率为868MHz、915MHz或2.4GHz，其中2.4GHz是一个开放的频率。
该技术的突出特点是应用简单、电池寿命长、组网能力强、可靠性高以及成本低。
与已经在市场上推广了很多年的蓝牙技术相比，ZigBee技术的传输速率要低一些(ZigBee的峰值速率为250kbps，蓝牙的峰值速率为750kbps)，但ZigBee的待机功耗比蓝牙要低1到2个数量级(ZigBee为3～40 uA，蓝牙为200 uA)。
由于以上的优点，ZigBee技术在低成本、低速率、低功耗的无线传输方面有很大的发展前景，例如在工业或企业市场，需要感应式网路，提供感应辨识、灯光与安全控制等功能；而在未来的网络家庭中，像空调系统的温度控制器，灯光、窗帘的自动控制，老人与行动不便者的紧急呼叫器，电视与音响的万用遥控器，烟雾侦测器等这些应用，都非常需要和适合采用这种低成本、低速率、低功耗的无线传输技术。
MC13192是飞思卡尔公司提供的符合IEEE 802.15.4标准的带数据调制解调器的射频收发芯片。
该芯片性能稳定，功耗很低，采用经济高效的CMOS设计，几乎不需要外部组件。
更重要的是，该芯片和飞思卡尔其他的ZigBee产品组合在一起可以搭建成飞思卡尔ZigBee-Ready平台，利用该平台进行ZigBee相关方面的开发工作可以有效地缩短工程师的开发时间，降低开发成本。
MC13192主要特点MC13192符合IEEE 802.15.4标准，它选择的工作频率是2.405～2.480GHz，数据传输速率为250kbps，采用O-QPSK调试方式。
这种功能丰富的双向2.4GHz收发器带有一个数据调制解调器，可以在ZigBee技术应用中使用，它还具有一个优化的数字核心，有助于降低MCU处理功率，缩短执行周期。
内部集成4个定时比较器，使其可以和性能较低、价格低廉的MCU配合使用以降低成本，广泛的中断维修服务使得MCU编程更为容易；芯片和MCU之间使用串行外围接口，使得在MCU选择上具有更大的余地。
基于MC33153的驱动电路设计

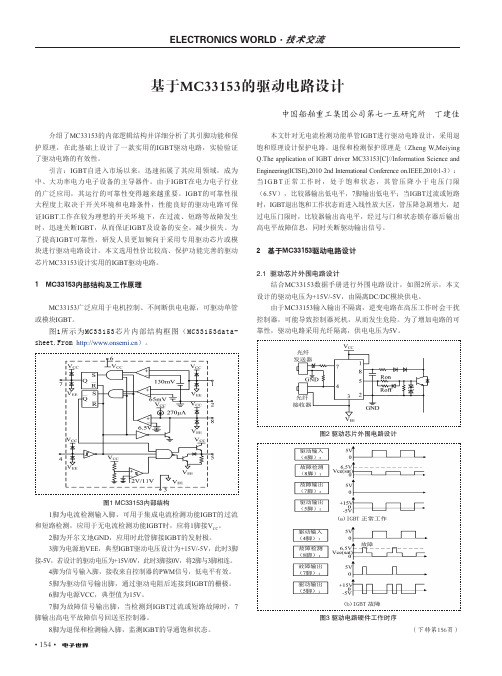

基于MC33153的驱动电路设计中国船舶重工集团公司第七一五研究所 丁建佳介绍了MC33153的内部逻辑结构并详细分析了其引脚功能和保护原理，在此基础上设计了一款实用的IGBT 驱动电路，实验验证了驱动电路的有效性。
引言：IGBT 自进入市场以来，迅速拓展了其应用领域，成为中、大功率电力电子设备的主导器件。
由于IGBT 在电力电子行业的广泛应用，其运行的可靠性变得越来越重要。
IGBT 的可靠性很大程度上取决于开关环境和电路条件，性能良好的驱动电路可保证IGBT 工作在较为理想的开关环境下，在过流、短路等故障发生时，迅速关断IGBT ，从而保证IGBT 及设备的安全，减少损失。
为了提高IGBT 可靠性，研发人员更加倾向于采用专用驱动芯片或模块进行驱动电路设计。
本文选用性价比较高、保护功能完善的驱动芯片MC33153设计实用的IGBT 驱动电路。
1 MC33153内部结构及工作原理MC33153广泛应用于电机控制、不间断供电电源，可驱动单管或模块IGBT 。
图1所示为MC33153芯片内部结构框图（MC33153data-sheet.From ）。
图1 MC33153内部结构1脚为电流检测输入脚，可用于集成电流检测功能IGBT 的过流和短路检测，应用于无电流检测功能IGBT 时，应将1脚接V CC 。
2脚为开尔文地GND ，应用时此管脚接IGBT 的发射极。
3脚为电源地VEE ，典型IGBT 驱动电压设计为+15V/-5V ，此时3脚接-5V ，若设计的驱动电压为+15V/0V ，此时3脚接0V ，将2脚与3脚相连。
4脚为信号输入脚，接收来自控制器的PWM 信号，低电平有效。
5脚为驱动信号输出脚，通过驱动电阻后连接到IGBT 的栅极。
6脚为电源VCC ，典型值为15V 。
7脚为故障信号输出脚，当检测到IGBT 过流或短路故障时，7脚输出高电平故障信号回送至控制器。
8脚为退保和检测输入脚，监测IGBT 的导通饱和状态。
在音响电源设计中使用MC1723C电压调节器芯片
在音响电源设计中使用MC1723C电压调节器芯片MC1723C是一种专为音响电源设计的电压调节器芯片。
它采用高性能的互补式P型金属氧化物半导体场效应管（MOSFET）和NPN功率晶体管，以及一组全新的桥式连接电路，提供稳定、可靠的电源输出。
在音响系统中，电源是至关重要的，因为它直接影响到音质的表现和音响设备的性能。
稳定的电源可以提供清晰、纯正的声音，减少噪音和杂音的影响，同时也可以保护音响设备的正常工作。
MC1723C采用了高性能的MOSFET和功率晶体管，能够提供高效率的电源输出。
这意味着在相同的输入电压下，它可以提供更大的输出功率，满足音响系统对电能的需要，保证音响设备的正常工作。
MC1723C芯片具有全新的桥式连接电路。
这种连接方式能够有效地降低电源输出的纹波和噪音，提供更加稳定、纯净的电源输出。
在音响系统中，纹波和噪音的存在会导致音质的下降，影响到音响设备的性能，而MC1723C芯片的桥式连接设计可以有效地解决这个问题。
MC1723C还具有良好的温度稳定性和过载保护功能。
它可以自动调节输出电压，以适应电源输入电压的变化，保证音响设备的正常工作。
在电源输入电压超过芯片承受范围时，MC1723C会自动停止工作，避免对音响设备的损坏。
MC1723C芯片还具有较小的封装体积和低功耗的特点。
这使得它在音响设备中的应用更加灵活和便捷，同时也有助于减少音响设备的能耗。
MC1723C是一款非常适合音响电源设计的电压调节器芯片。
它具有高效率、稳定性好、纹波和噪音低、温度稳定性良好、过载保护功能以及小体积和低功耗等优点，能够满足音响系统对电源的高要求，提供清晰、纯正的声音，保护音响设备的正常工作。
在音响电源设计中使用MC1723C电压调节器芯片是一个明智的选择。
mc3362无线接收
低功率窄带调频接收机MC3362是美国MOTOROLA公司生产的单片窄带调频接收电路，主要应用于语音通讯和数据传输的无线接收机。
片内包含振荡电路、混频电路、限幅放大器、积分鉴频器、场强指示驱动及载频检波电路等从天线输入到音频输出的二次变频所有的全部电路，同样包含了混频用一本振缓冲输出，FSK检波数据限幅比较器。
具有低供电电压、低功耗、极高灵敏度和信噪比，广泛应用于语音和数字通讯的接收设备。
1、典型的接收机原理图及mc3362芯片图载频信号从MC3363的Pin2输入，经内部的高放管进行高频放大后由Pin4输出，连接Pin4的是一个LC谐振高频变压器，中心频率为RF载频，经T1耦合到Pin1和Pin2进入第一混频级。
内部振荡电路与Pin25和Pin26的LC元件组成第一本振级，与载频RF输入信号在内部进行混频，其差频10.7MHz第一中频信号经放大后由Pin23输出，经10.7陶瓷滤波器选频后由pin21送到内部的第二混频级。
内部的振荡电路及Pin5和Pin6的外接晶体和电容构成了第二本振级，频率选比第一中频低一个中频（即二中频455kHz）的10.245MHz。
10.7MHz第一中频信号与第二本振频率进行混频，其差频为：10.700-10.245=0.455MHz，也即455kHz第二中频信号。
第二中频信号由Pin7输出，由455kHz陶瓷滤波器选频，再经Pin9送入MC3363的限幅放大器进行高增益放大，限幅放大级是整个电路的主要增益级。
Pin13的外接的LC 元件组成455kHz鉴频谐振回路，经放大后的第二中频信号在内部进行鉴频解调，并经一级音频电压放大后由Pin19输出音频信号。
Pin12和Pin13为场强指示驱动电路的外接元件端，调整Pin12的200k电阻可改变场强指示驱动电路的增益。
MC3363内部还置有一级数据信号放大级，Pin17为输入端，Pin18为输出端。
可对数据波形进行整形和放大。
MC33886不同接法电路
电机速度控制的不同接法速度控制原理（包括正反转）：通过改变电机驱动芯片MC33886所输入的PWM波的占空比，来控制对电机的供电电压的大小，从而控制电机的转动速率。
MC33886芯片的真值表如下：在设计过程中通过了向IN1,IN2口送出PWM波来控制电机的正转和反转，使用了电机的正转为智能车加速，当转弯的时候利用了反转PWM波来控制电机的减速，在无倍频的情况下，输出方波为5kHz，。
PWMPER XY= 2400；MC33886芯片内含错误报告管/FS，，通过将其接到单片机PT2口来进行错误捕捉。
通过PWM5,PWM7的开启，送数和关断，向IN1和IN2送PWM波，自动控制电机的正反转，通过反转来刹车。
接法一：单片MC33886－正反转引自《基于HCS12的小车智能控制系统设计》2.5 车速控制单元车速控制单元采用RS-380SH型直流电机对小车速度进行闭环控制，并用MC33886电机驱动H-桥芯片作为电机的驱动元件。
车速检测元件则采用日本Nemicon公司的E40S-600-3-3型旋转编码器，其精度达到车轮每旋转一周，旋转编码器产生600个脉冲。
系统通过MC9S12DG128输出的PWM信号来控制直流驱动电机。
考虑到智能车由直道高速进入弯道时需要急速降速。
通过实验证明：当采用MC33886的半桥驱动时，在小车需要减速时只能通过自由停车实现。
当小车速度值由80降至50时(取旋转编码器在一定采样时间内检测到的脉冲数作为系统速度的量纲)，响应时间约为0.3 s，调节效果不佳；当采用MC33886的全桥驱动时，其响应时间约为0.1 s。
因此系统利用MC33886的全桥结构，实现了小车的快速制动。
其电机驱动电路如图7所示。
VCC为电源电压7.2 V，IN1和IN2分别为MC33886的PWM信号输入端口。
MC33886的输出端口OUT1和OUT2分别接驱动电机的两端。
D1、D2为芯片的使能端。
接法二：双片MC33886－可正反转引自《西安理工技术报告》3.2 转速控制电路3.2.1 直流电机驱动直流电机驱动采用飞思卡尔公司的5A 集成H 桥芯片MC33886。
MC3361-中频接收IC
51 16 15 14 13 12
Squelc h Trigge r with Hyste resis
470K
11
10
Filter Am p
+
9
AF Am p
De modulator
Mixe r
Lim iter Am p
10pF
Osc illator
1 . 8K
1 . 8K
1
2
3
4
5
6
7
8
68pF
MURATA
电特性
符号 Vcc(MAX)
Vcc VIN(DET) VIN(RF) VMUTE
Topr Tstg
数值 10
2.0~8.0 1.0 1.0
-0.5~+5.0 -20~+70 -65~150
单位 V V
Vp-p Vrms Vpeak
°C °C
电特性 （若无其它规定，Ta=25°C, Vcc=4V, fo=10.7MHz, fm=1kHz, ∆f=±3kHz）
低功耗窄带调频中频电路 MC3361
概述：
MC3361 是一块低功耗窄带调频中频电路。包含一整 套能在电源电压低于 2V 时正常工作的窄带调频检波系 统。低功耗窄带调频中放系统包括第二变频、第二中放、 鉴频器、滤波放大以及可提供通信及扫描信号的静音模 块。用于调频通信交换器中。
采用 SOP-16 或 DIP-16 封装形式。
Decoupi 6
Decoupi 7
Quadratu Inpu
8
16 RF 15 GN 14 Audio 13 Scan 12 Squelch 11 Filter 10 Filter 9 Audio
MC34063应用电路图大全(升压电路／降压电路)
MC34063应用电路图大全（升压电路/降压电路）描述MC34063是一个单片集成电路，是一个包含了DC/DC变换器的控制电路。
该集成电路的主要构成部分是具有温度补偿的电压源、占空比可控的振荡器、驱动器、比较器、大电流输出开关电路和R-S触发器。
MC34063可用极少的开关元器件，构成升压变换开关、降压变换开关和电压反向电路，这种开关电源相对线性稳压电源来说，效率较高，而且当输入输出电压降很大时，效率不会降低，电源也不需要大的散热器，体积较小，使得其应用范围非常广泛，主要应用于以微处理器或单片机为基础的系统里。
mc34063应用电路图（一）：降压变换电源原理图如下图所示是用芯片MC34063制作的+25/+5V降压变换电源原理图。
该降压电路的工作过程如下：1．比较器的反相输入端（脚5）通过外接分压电阻R1、R2监视输出电压。
其中，输出电压U。
=1.25（1+R2/R1）由公式可知输出电压。
仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。
若R1、R2阻值稳定，U。
亦稳定。
2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。
当脚5的电压值低于内部基准电压（1．25V）时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态（高电平），驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co充电以提高U。
，达到自动控制U。
稳定的作用。
3．当脚5的电压值高于内部基准电压（1．25V）时，R—S触发器的S脚控制门被封锁，Q端为“0”状态（低电平），T2截止，T1亦截止。
4.振荡器的Ipk输入（脚7）用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。
5.脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。
mc34063应用电路图（二）：MC34063升压电路MC34063组成的降压电路原理如图8，当芯片内开关管（T1）导通时，电源经取样电阻Rsc、电感L1、MC34063的1脚和2脚接地，此时电感L1开始存储能量，而由C0对负载提供能量。
基于集成芯片MC34152和CMOS逻辑器件的软开关变换器驱动电路设计
基于集成芯片MC34152和CMOS逻辑器件的软开关变换器驱动电路设计在高频PWM开关变换器中，为保证功率MOSFET在高频、高压、大电流下工作，要设计可靠的栅极驱动电路。
一个性能良好的驱动电路要求触发脉冲应具有足够快的上升和下降速度，脉冲前后沿要陡峭；驱动源的内阻要足够小、电流要足够大，以提高功率MOSFET 的开关速度；为了使功率MOSFET可靠触发导通，栅极驱动电压应高于器件的开启电压；为防止误导通，在功率MOSFET截止时最好能提供负的栅-源电压。
而对于软开关变换器，在设计驱动电路时，还需考虑主开关与辅助开关驱动信号之间的相位关系。
本文以升压ZVT-PWM变换器为例，用集成芯片MC34152和CMOS逻辑器件设计了一种可满足以上要求的软开关变换器驱动电路。
MC34152MC34152是一款单片双MOSFET高速集成驱动器，具有完全适用于驱动功率MOSFET的两个大电流输出通道，且具有低输入电流，可与CMOS和LSTTL逻辑电路相容。
MC34152的每一通道包括逻辑输入级和功率输出级两部分。
输入级由具有最大带宽的逻辑电路施密特触发器组成，并利用二极管实现双向输入限幅保护。
输出级被设计成图腾柱(totem pole)电路结构形式。
基准电压为5.7V的比较器与施密特触发器输出电平的逻辑判定决定了与非门的输出状态(同相或反相输出)，进而决定了两个同型输出功率管的“推”或“挽”工作状态。
这种结构使该芯片具有强大的驱动能力及低的输出阻抗，其输出和吸收电流的能力可达1.5A，在1.0A时的标准通态电阻为2.4W，可对大容性负载快速充放电；对于1000pF 负载，输出上升和下降时间仅为15ns，逻辑输入到驱动输出的传输延迟(上升沿或下降沿)仅为55ns，因而可高速驱动功率MOSFET。
每个输出级还含有接到VCC的一个内置二极管，用于箝制正电压瞬态变化，而输出端要接100KW降压电阻，用于保证当VCC低于1.4V 时，保持MOSFET栅极处于低电位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。
34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。
1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。
与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。
当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。
电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。
开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。
开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。
斩波型开关电源斩波型开关电源按其拓扑结构通常可以分为3种：降压型(Buck)、升压型(Boost)、升降压型(Buck-boost)。
降压型开关电源电路通常如图1所示。
图1中，T为开关管，L1为储能电感，C1为滤波电容，D1为续流二极管。
当开关管导通时，电感被充磁，电感中的电流线性增加，电能转换为磁能存储在电感中。
设电感的初始电流为iL0，则流过电感的电流与时间t的关系为：iLt= iL1+(Vi-Vo-Vs)t/L，Vs为T的导通电压。
当T关断时，L1通过D1续流，从而电感的电流线性减小，设电感的初始电流为iL1，则则流过电感的电流与时间t的关系：iLt="iL1-"(Vo+Vf)t/L，Vf为D1的正向饱和电压。
图1降压型开关电源基本电路34063的特殊应用● 扩展输出电流的应用DC/DC转换器34063开关管允许的峰值电流为1.5A，超过这个值可能会造成34063永久损坏。
由于通过开关管的电流为梯形波，所以输出的平均电流和峰值电流间存在一个差值。
如果使用较大的电感，这个差值就会比较小，这样输出的平均电流就可以做得比较大。
例如，输入电压为9V，输出电压为3.3V，采用220μH的电感，输出平均电流达到900mA，峰值电流为1200mA。
单纯依赖34063内部的开关管实现比900mA更高的输出电流不是不可以做到，但可靠性会受影响。
要想达到更大的输出电流，必须借助外加开关管。
图2和图3是外接开关管降压电路和升压电路。
升压型达林顿及非达林顿接法图2降压型达林顿及非达林顿接法图3采用非达林顿接法，外接三极管可以达到饱和，当达到深度饱和时，由于基区存储了相当的电荷，所以三极管关断的延时就比较长，这就延长了开关导通时间，影响开关频率。
达林顿接法虽然不会饱和，但开关导通时压降较大，所以效率也会降低。
可以采用抗饱和驱动技术，图4所示，此驱动电路可以将Q1的Vce保持在 0.7V以上，使其导通在弱饱和状态。
图4抗饱和驱动电路利用一片34063就可以产生三路电压输出，如图5所示。
图5输出3路电压的34063电路+VO的输出电压峰值可达2倍V_IN，-VO的输出电压可达-V_IN。
需要注意的是，3路的峰值电路不能超过1.5A，同时两路附加电源的输出功率和必须小于V_IN·I·(1-D)，其中I为主输出的电流，D为占空比。
在此两路输出电流不大的情况下，此电路可以很好地降低实现升压和负压电源的成本。
● 具有关断功能的34063电路34063本身不具有关断功能，但可以利用它的过流饱和功能，增加几个器件就可以实现关断功能，同时还可以实现延时启动。
图6是具有关断功能的34063电路，R4取510Ω，R6取3.9kΩ。
当控制端加一个高电平，则34063的输出就变成0V，同时不影响它的过流保护功能的正常工作。
将此电路稍加改动，就可以得到具有延时启动功能的34063电路，如图7所示。
取C11为1μF，R10为510Ω，就可以达到200～500ms的启动延时(延时时间和输入电压有关)。
这个电路的缺点就是当峰值电流过流时无法起到保护作用，只能对平均电流过流起保护作用。
● 恒流恒压充电电路恒压恒流充电电路如图8所示，可用于给蓄电池进行充电，先以500mA电流恒流充电，充到13.8V后变为恒压充电，充电电流逐渐减小。
34063的局限性由34063构成的开关电源虽然价格便宜、应用广泛，但它的局限性也是显而易见的。
主要有以下几点：(1)效率偏低。
对于降压应用，效率一般只有70%左右，输出电压低时效率更低。
这就使它不能用在某些对功耗要求严格的场合，比如USB提供电源的应用。
(2)占空比范围偏小，约在15%～80%，这就限制了它的动态范围，某些输入电压变化较大的应用场合则不适用。
(3)由于采用开环误差放大，所以占空比不能锁定，这给电路参数的选择带来麻烦，电感量和电容量不得不数倍于理论计算值，才能达到预期的效果。
虽然34063有许多缺点，但对产品利润空间十分有限的制造商来说，它还是设计开关电源的很好选择。
具有关断功能的34063电路图6具有延时启动功能的34063电路图7恒压恒流充电电路图8器件选择要点(1)只如果外接开关管，最好选择开关三极管或功率MOS 管，注意耐压和功耗。
(2)如果开关频率很高，电感可选用多线并绕的，以降低趋肤效应的影响。
(3)续流二极管一般选恢复时间短、正向导通电压小的肖特基二极管，但要注意耐压。
如果输出电压很小(零点几伏)，就必须使用MOS管续流。
输出滤波电容一般使用高频电容，可减小输出纹波同时降低电容的温升。
在取样电路的上臂电阻并一个0.1～1μf电容，可以改善瞬态响应。
PCB布局和布线的要点开关导通和关断都存在一个电流环路，这两个环路都是高频、大电流的环路，所以在布局和布线时都要将此二环路面积设计得最小。
用于反馈的取样电压要从输出电容上引出，并注意芯片或开关管的散热。
典型应用：图二是进行降压式的DC-DC转换应用。
其输出电压值可通过改变R4、R5电阻值来进行调整，其输出电压符合以下公式：V out=(1+R4/R5)*1.25V 电路中限流电阻取值为0.15Ω,因此输入电流被限流在0.3V/0.15Ω=2A。
改变限流电阻即可改变限流值。
（注：下同）图三是进行升压式的DC-DC转换应用。
其输出电压值也是通过改变R4、R5电阻值来进行调整，其输出电压符合以下公式：V out=(1+R4/R5)*1.25V图四是反转式的DC-DC转换应用。
其输出电压值也是通过改变R2、R3电阻值来进行调整，其输出电压符合以下公式：V out=(1+R3/R2)*1.25V电路中限流电阻取值为0.3Ω,因此输入电流被限流在0.3V/0.3Ω=1A。
电路中限流电阻取值为0.3Ω,因此输入电流被限流在0.3V/0.3Ω=1A。
MC34063接成标准的DC—DC电路1：极性反转。
2：升压。
3：降压。
三种典型电路时，外围元件参数的自动计算使用方法：只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计DC—DC电路实现智能化高效化。
关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。
特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如－5V。
这是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。
极性反转效率最高６５％，升压效率最高９０％，降压效率最高８０％，变换效率和工作频率滤波电容等成正比。
另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。
输入电压V输出电压V输出电流mA输出电压mV(pp)波纹系数工作频率kHz外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（１＋R2／R1）Ct(定时电容)：决定内部工作频率。
Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc(限流电阻)：决定输出电流。
Rsc＝0.33／IpkLmin(电感)：Lmin＝(Vimin－Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值Vf=1.2V 快速开关二极管正向压降1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。
MC340631. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。
片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。
它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。
特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路================================================================MC34063 电路原理振荡器通过恒流源对外接在C T管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。
