中硼硅玻璃安瓿质量标准
中硼硅玻璃安瓿
Zhongpengguiboli Anbu
Ampoules Made of Middle Borosilicate Glass Tubing
本标准适用于色环和点刻痕易折中硼硅玻璃安瓶。
[外观] 取本品适量，在自然光线明亮处,正视目测。
应无色透明或棕色透明:不应有明显的玻璃缺陷:任何部位不得有裂纹:点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得过土 1.0mm 。
[鉴别]* (1) 线热膨胀系数取本品适量，照平均线热膨胀系数测定法
(YBB00202003- 2015) 或线热膨胀系数测定法(YBB00212003- 2015) 测定，应为(3.5~6.1) x10-6K-1(20~300 ℃)。
(2) 三氧化二硼含量取本品适量，照三氧化二硼测定法(YBB00232003-2015) 测定，含三氧化二硼应不得小于8%。
[121 ℃颗粒耐水性] 取本品适量，照玻璃颗粒在121 ℃耐水性测定法和分级(YBB00252003- 2015) 测定，应符合 1 级。
[98 ℃颗粒耐水性] 取本品适量，照玻璃颗粒在98 ℃耐水性测定法和分级(YBB00362004- 2015)测定，应符合HGB1 级。
[内表面耐水性] 取本品适量，照121 ℃内表面耐水性测定法和分级(YBB00242003-2015) 测定，应符合HCI 级。
[耐酸性]*取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法(YBB0034204 -2015)第一法测定，应符合 1 级:或照玻璃耐沸腾盐酸浸蚀性测定法(YBB003004-
2015)
第二法测定，碱性氧化物的浸出量不得过100μg/dm2 ［耐碱性］*取本品适量,照玻璃耐沸腾混合碱水溶液浸蚀性测定法(YBB00352004 -
2015)测定，应不低于 2 级
【内应力】取本品适量，照内应力测定法(YBB00162003 -2015)测定，退火后的最大永久应力造成的光程差不得过40 nm/mm.
［圆路动］取本品适量，照垂直轴偏差测定法( YBB00192003-2015)测定，应符合表 1 规定。
表 1 圆跳动允许的最大值
注：圆跳动是指瓶身饶轴线旋转一周丝外径的最大变化量
折断力】取本品适量，照附件二规定的方法检测，安瓿折断力应符合表 2 规定的值，安瓿折断后，断面应平整(断面不得有尖锐凸起，豁口及长度超过肩部的裂纹)。
表 2 安瓿折断力
砷、锑、铅、镉浸出量】*取本品适量，照砷、锑、铅、镉浸出量测定法(YBB00372004-2015) 测定，每升浸出液中砷不得过0.2 mg 、锑不得过0.7
mg、铅不得过 1.0mg 、镉不得过0.25 mg.
附件一检验规则
1. 产品检验分为全项检验和部分检验。
2. 下列情况之一时，应按标准的要求进行全项检验。
(1)产品注册。
(2)产品出现重大质量事故后重新生产。
(3) 监督抽验。
(4) 产品停产后重新恢复生产。
3. 产品批准注册后，药包材生产、使用企业在原料产地、添加剂、生产工艺等没有变更的情形下，可按标准的要求，进行除“ *" 外项目检验。
4. 外观、内应力、圆跳动、折断力的检验，按(计数抽样检验程序第 1 部分:按接收质量限(AQL)检索的逐批检验抽样计划》(GB/T2828.1- 2012) 规定进行。
检验项目、检验水平及接收质量限见表 3.
表 3 检验项目、检验水平及接受质量限
附件二折断力测定方法
定义：折断力是讲安瓿瓶颈和瓶身分开所要施加的力值。
仪器：精度为0.1N 安瓿折力仪，应具有以下特性：
试验速度V:10mm/min
力的测量范围：0~200N
试验装置见图 1.
单位：nm
图 1 ：易折安瓿折力试验装置
试验步骤：在两个金属支架之间设定一段距离（如图一所示，并按表 2 规定），以便在与被测安瓿的中心轴成90°的两个金属支架之间施加力。
用安瓿折力仪加力，直至安瓿断裂，记录下折断力值。
注：在试验点刻痕易折安瓿折断力时，应将装置中的加力部件定位在刻痕中间（刻痕向下），否则折断力会增大。
附件三安瓿耐碱性试验方法（根据用户特殊需要进行检验）
1. 试剂
蒸馏水：必须新鲜煮沸，不含二氧化碳。
氢氧化钠（GB 629）:分析纯。
0.1mol/L 和0.5mol/L 氢氧化钠标准溶液：称取约4g 及20g 氢氧化钠，分
别置于1000ml 容量瓶中，用蒸馏水稀释至标线，摇匀、标定0.001 mol/L 氢
氧化钠溶液:用吸管准确吸取10 ml 已标定的0.1 mol/L 氢氧化钠标准溶液于1000ml 容量瓶中，用蒸馏水稀释至标线，摇匀。
0.0075 mol/L 氢氧化钠溶液:用吸管准确吸取15 ml 已标定的0.5 mol/L 氢氧
化钠标准溶液于1000 ml 容量瓶中，用蒸馏水稀释至标线，摇匀。
2. 仪器
高压蒸汽灭菌器。
常规实验室仪器，以及滤孔为5~15 μm 垂熔玻璃漏斗。
3. 试样
各种规格的空安瓿220 支。
4. 试验步骤
试样处理取空安瓿拍去玻璃屑，在洗瓶机上先用0.2 MPa 压力的水或气冲洗四、五次，然后用蒸馏水冲洗干净，再经110℃烘干，冷却备用。
按各种规格安瓿的药液灌装量，分别在试样中灌入经滤孔为5~15 μm 垂熔玻璃漏斗过滤的0.001 mol/L 成0.0075 mol/L 氢氧化钠溶液，封口后进行灯检，剔除含有异物的安瓶。
置入高压蒸汽灭菌器中，在15 分钟内均匀升温至121℃，保持30 分钟，取出待冷却后进行灯检。
检查试样中脱片数。
5. 注意事项使用氢氧化钠溶液时以新配制为宜，亦可装在内壁涂有石蜡的玻璃容器或塑料桶内作短期存放。
配置的0.001mol/L 或0.0075mol/L 氢氧化钠溶液，使用时应用滤孔为5~15 μm 垂熔玻璃漏斗过滤。
6. 试验结果
试验报告应包括下列几项内容：样品名称、规格、数量、料别：所用试液的浓度：样品脱片数及占总数百分比：试验结论：试验单位、日期以及试验者签名。
附件四规格尺寸（参考尺寸）规格尺寸可参考图2，图 3 及表 4.
d1>d3>d2>d4
表 4 规格尺寸。
中性硼硅玻璃管制注射剂瓶检测SOP
中性硼硅玻璃管制注射剂瓶检测SOP1．目的为规范中性硼硅玻璃管制注射剂瓶的检测，特制定本SOP。
2．范围本SOP适用中性硼硅玻璃管制注射剂瓶的检测。
3．定义无4．职责4.1.QC负责本规程的起草、修订、培训及执行。
4.2.QA、QC组长、质量管理部经理负责本规程的审核。
4.3.质量总监负责批准本规程。
4.4.QA负责本规程执行的监督。
5．引用标准5.1.中性硼硅玻璃管制注射剂瓶国家食品药品监督管理局直接接触药品的包装材料和容器标准汇编5.2.企业标准6．材料6.1.仪器设备：天平，电炉，游标卡尺，压力蒸汽灭菌器，电导率仪，pH计。
6.2.试剂溶液6.2.1.甲基红指示液：取甲基红0.05g，加0.05mol/L氢氧化钠液3.7ml使溶解，再加水使溶解成100ml，即得。
6.2.2.0.01mol/L盐酸滴定液：按《盐酸滴定液配制及标定SOP》操作。
6.3.试验器材：滴定管，三角瓶，移液管，容量瓶，吸管。
7．流程图无8．程序8.1.外观取供试品适量（抽样量按表1执行），在自然光线明亮处，正视目测。
应为无色透明；表面应光洁、平整，不应有明显的玻璃缺陷；任何部位不得有裂纹。
8.2.内表面耐水性8.2.1.试验用水：试验用水不得含有重金属（特别是铜），必要时可用双硫腙极限试验法检定之（参见GB12416.1-90 药用玻璃容器的耐水性试验方法和分级标准参考件），其电导率在25±1℃时，不得超过1µS/㎝。
试验用水应在老化处理的三角瓶中煮沸15分钟以上以去除二氧化碳之类的溶解气体。
试验用水应对甲基红指示液呈中性。
即在50ml水中加入4滴甲基红指示液时，产生一种相当于pH5.5±0.1的橙红色。
该水也用于做空白试验。
试验用水通常可在具有磨口玻璃塞的三角瓶中贮存24小时而不改变其pH值。
8.2.2.新的三角瓶需要经过老化处理，即用纯化水充至瓶颈上部，然后按测定法中的热压法条件反复处理，直至其中的纯化水对甲基红呈中性。
中硼硅管制瓶质量标准

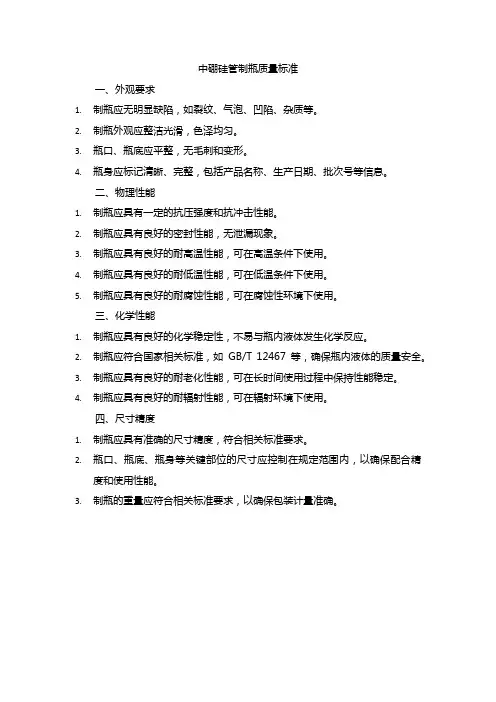

中硼硅管制瓶质量标准
一、外观要求
1.制瓶应无明显缺陷，如裂纹、气泡、凹陷、杂质等。
2.制瓶外观应整洁光滑，色泽均匀。
3.瓶口、瓶底应平整，无毛刺和变形。
4.瓶身应标记清晰、完整，包括产品名称、生产日期、批次号等信息。
二、物理性能
1.制瓶应具有一定的抗压强度和抗冲击性能。
2.制瓶应具有良好的密封性能，无泄漏现象。
3.制瓶应具有良好的耐高温性能，可在高温条件下使用。
4.制瓶应具有良好的耐低温性能，可在低温条件下使用。
5.制瓶应具有良好的耐腐蚀性能，可在腐蚀性环境下使用。
三、化学性能
1.制瓶应具有良好的化学稳定性，不易与瓶内液体发生化学反应。
2.制瓶应符合国家相关标准，如GB/T 12467等，确保瓶内液体的质量安全。
3.制瓶应具有良好的耐老化性能，可在长时间使用过程中保持性能稳定。
4.制瓶应具有良好的耐辐射性能，可在辐射环境下使用。
四、尺寸精度
1.制瓶应具有准确的尺寸精度，符合相关标准要求。
2.瓶口、瓶底、瓶身等关键部位的尺寸应控制在规定范围内，以确保配合精
度和使用性能。
3.制瓶的重量应符合相关标准要求，以确保包装计量准确。
中硼硅玻璃安瓿瓶国家质量标准

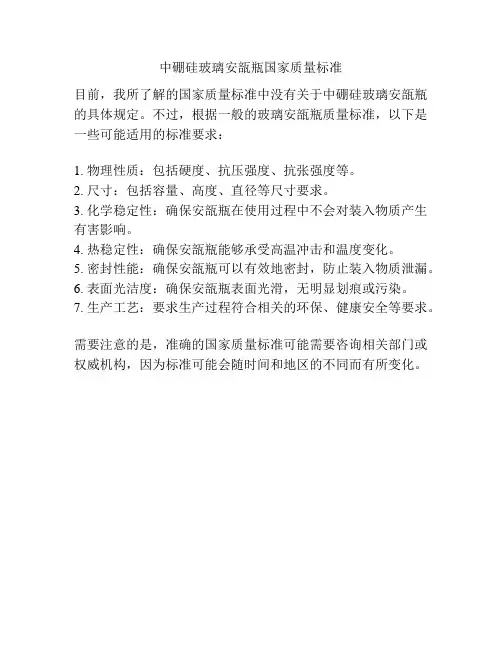

中硼硅玻璃安瓿瓶国家质量标准
目前，我所了解的国家质量标准中没有关于中硼硅玻璃安瓿瓶的具体规定。
不过，根据一般的玻璃安瓿瓶质量标准，以下是一些可能适用的标准要求：
1. 物理性质：包括硬度、抗压强度、抗张强度等。
2. 尺寸：包括容量、高度、直径等尺寸要求。
3. 化学稳定性：确保安瓿瓶在使用过程中不会对装入物质产生有害影响。
4. 热稳定性：确保安瓿瓶能够承受高温冲击和温度变化。
5. 密封性能：确保安瓿瓶可以有效地密封，防止装入物质泄漏。
6. 表面光洁度：确保安瓿瓶表面光滑，无明显划痕或污染。
7. 生产工艺：要求生产过程符合相关的环保、健康安全等要求。
需要注意的是，准确的国家质量标准可能需要咨询相关部门或权威机构，因为标准可能会随时间和地区的不同而有所变化。
安瓿质量标准及检验标准操作程序
1 目的建立安瓿质量标准及检验标准操作程序，使安瓿的“采购、验收、检验、使用、仓储”等工作有标准可依。
2 适用范围本标准适用于安瓿的进厂验收、检验及复检。
3 责任人安瓿质量标准及检验标准操作程序的编订、审批及使用人员。
4 物料信息4.1 品名：安瓿4.2 物料代码：见《物料代码表》（REC-QA-0036）4.3 材料：低硼硅玻璃安瓿4.4 商品等级：药用级5 标准依据国家药品监督管理局国家药品包装容器（材料）标准（试行）《低硼硅玻璃安瓿》（YBB00332002）6 安瓿质量标准项目国家食品药品监督管理局国家药品包装容器（材料）标准（YBB00332002）内控标准外观应为无色或棕色；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得超过±1.0mm应为无色；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得超过±1.0mm鉴别[注1]线热膨胀系数应为6.2～7.5×10-6K-1(20～300℃)应为6.2～7.5×10-6K-1(20～300℃)三氧化二硼的含量B2O3的含量应大于或等于5%小于8%g/gB2O3的含量应大于或等于5%小于8%g/g121℃颗粒法耐水性应符合1级的要求应符合1级的要求内表面耐水性应符合HC1级的要求应符合HC1级的要求内应力[注2]退火后的最大永久应力造成的光程差不得过40nm/mm退火后的最大永久应力造成的光程差不得过40nm/mm圆跳动[注2]2ml 不得过1.0mm 不得过1.0mm 5ml 不得过1.7mm 不得过1.7mm[注1]解为：首次供货或更换供货商时检验，每年至少抽检1个批次。
[注2]解为：由供货商提供每年至少提供1个批次。
[注3]解为：尺寸见附件。
7 取样以生产厂家相同的供货批号为一批，取样执行《内包装材料取样标准操作程序》(SOP-QC-0102)8 检验依标准操作程序 8.1 外观随机抽取取样规程上具体的数量，置自然光线明亮处，以30-40cm 的距离目测。
低硼硅与中硼硅区别
低硼硅与中硼硅安瓿瓶的区别1.最重要的区别是其化学性能：低硼硅小瓶的内表面耐水国家标准是2.6mm，中硼硅小瓶内表面耐水国家标准是1.3mm，简单说“耐水”就是小瓶在制瓶厂后续加工过程中吸附在小瓶内壁上钾钠等的有害的碱性氧化物，氧化物越少耐水就越好，耐水好对药的PH，酸碱度，澄明度，稳定性等各种指标就非常好。
2.物理性能：中硼小瓶尺寸公差非常小，如16管外径公差标准是正负0.14mm，色泽晶莹剔透，强度非常好,与生产设备更好匹配；低硼硅公差大且批批之间不稳定，如16管外径公差正负标准是0.3mm，颜色偏绿，很难与进口设备或高端设备相匹配。
1、鉴别中性玻璃与低硼硅玻璃、钠钙玻璃的主要区别是其具有很好的热稳定性和化学稳定性，在线热膨胀系数和三氧化二硼的含量上与高硼硅玻璃也不相同。
据此，鉴别的项目定为：（1）线热膨胀系数：是玻璃的主要物理性能之一，它决定了玻璃的热稳定性，即玻璃能承受温度剧变的能力，而且线热膨胀系数主要是由玻璃的化学成分决定的。
因此，把线热膨胀系数作为鉴别的性能，即可控制玻璃的使用性能，又能反映出玻璃成分的类型。
现将中性玻璃的线热膨胀系数定为不大于5×10-6K-1(20℃~300℃).（2）三氧化二硼的含量：它是提高玻璃热稳定性和化学稳定性的主要成分，而且在一定的范围内，随着其含量的提高，玻璃的性能越好。
因此，把三氧化二硼含量的测定作为鉴别的项目，即可控制玻璃的使用性能，又能反映出玻璃成分的类型。
现将中性玻璃中B2O3的含量定为不小于8%（g/g）。
2、121℃颗粒法耐水性方法采用玻璃颗粒在121℃耐水性的测定法和分级（YBB00252003），指标根据材质性能定为1级。
控制玻璃材质的化学稳定性。
3、98℃颗粒法耐水性方法采用玻璃颗粒在98℃耐水性测定法（YBB00362004）进行测定。
98℃颗粒法耐水性是国际上广泛应用于检验玻璃耐水性能等级的重要方法，分级细，范围广。
中性玻璃材质应符合HGB1级的要求。
安瓿瓶质量标准USP35
玻璃容器用于医药用途的玻璃容器都是与药物制剂直接接触的。
制作医药容器的玻璃一般都是硼硅酸盐玻璃（中性）或者是钠钙玻璃。
硼硅酸盐玻璃含有一定量的氧化硼，氧化铝，碱金属或者碱土金属氧化物。
由于玻璃本身的化学组成，硼硅酸盐玻璃具有较高的耐水解性，被分类为Ⅰ型玻璃。
钠钙玻璃是含有碱金属氧化物的石英玻璃，由于其自身的化学组成成分，它具有适度的耐水解性，被分类为Ⅲ型玻璃。
玻璃容器的内表面可以经过处理，比如提高它的耐水解性。
Ⅲ型的钠钙玻璃容器经过处理后，可能会将其本身的耐水解性由中等水平提升到较高水平，从而被归类为Ⅱ型玻璃。
玻璃容器的外表面经过处理后，可能会减小它的摩擦力，或者防止它的磨损或破损程度。
外表面的处理不会接触到容器的内表面。
玻璃可以上色或者对外表面进行涂层，从而达到避光的效果。
这样的玻璃容器将要符合容器性能测试中的光传输要求<671>。
无色透明或半透明的容器可以通过用不透明外壳（参见凡例中的耐光容器的保留，包装，储存和贴标）来包装，从而达到光传输的要求，达到避光的效果。
玻璃容器质量的好坏是通过测定它们的耐化学腐蚀性来定义的。
此外，用于包装非肠道药品的Ⅰ型玻璃需要测定砷释放程度，有色玻璃需要测定透光性。
耐化学性对新的玻璃容器（以前没有用过的）需要进行耐水蚀的试验。
侵蚀的程度取决于在规定条件下因侵蚀物的作用而释放出的碱的含量。
如果是非常耐腐蚀的玻璃，碱释放量极少。
因而需要特别注意测试的过程和使用精巧的装置。
测试应在相对来说不受烟雾灰尘影响的地方进行。
玻璃类型——适合于包装药品制剂的玻璃容器的类型可在表1中看到。
Ⅰ型硼硅酸盐玻璃容器常被用来包装非肠道药品。
Ⅰ型玻璃，或Ⅱ型玻璃（比如适度脱碱的钠钙玻璃）常被用于包装酸性或中性非肠道药品。
Ⅰ型玻璃容器，或者Ⅱ型玻璃容器（其稳定性数据证明可适用性）被用于碱性非肠道药品。
Ⅲ型钠钙玻璃容器通常不用于非肠道药品，除非其稳定性试验数据显示可以适用。
表1. 玻璃类型仪器——高压灭菌锅——在这些测试中使用的高压灭菌锅，必须能将温度保持在121±2.0℃，配有温度计，压力计和气阀，能够一次容纳至少12个测试样品。
中硼硅玻璃瓶检测标准
1、目的明确中硼硅玻璃模制注射剂瓶的检测规程。
2、范围适用于中硼硅玻璃模制注射剂瓶的检测。
3、职责QC人员负责执行、QC 主管负责监督。
4、程序4.1外观取本品适量，在自然光线明亮处，正视目测。
应无色透明或棕色透明；表面应光洁、平整，不应有明显的玻璃缺陷；任何部位不得有裂纹。
4.2规格尺寸取本品适量，用量计工具对瓶子进行计量，应符合标准。
表1 中硼硅玻璃模制注射剂瓶尺寸要求（单位：mm）4.3鉴别4.3.1线热膨胀系数取本品适量，照平均线热膨胀系数测定法测定，应为（3.5～6.1）X10-6K-1（20～300℃）。
注：见原厂出厂检验报告。
4.3.2三氧化二硼含量取本品适量，照三氧化二硼测定法测定，含三氧化二硼应不得小于8%。
注：见原厂出厂检验报告。
4.4合缝线取本品适量，用游标卡尺检测，瓶口合缝线按凸出测量不得过0.1mm，其它部位合缝线测量不得过0.2mm。
注：见原厂出厂检验报告。
4.5 121℃颗粒耐水性取本品适量，照玻璃颗粒在121℃耐水性测定法和分级测定，应符合1级。
注：见原厂出厂检验报告。
4.6 98℃颗粒耐水性取本品适量，照玻璃颗粒在98℃耐水性测定法和分级测定，应符合HGB1级。
注：见原厂出厂检验报告。
4.7内表面耐水性取本品适量，照121℃内表面耐水性测定法和分级测定，应符合HC1级。
注：见原厂出厂检验报告。
4.8耐酸性取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法第一法测定，应符合1级；注：见原厂出厂检验报告。
4.9耐碱性取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法测定，应不低于2级。
注：见原厂出厂检验报告。
4.10耐热冲击取本品适量，照热冲击和热冲击强度测定法第一法测定，经受60℃温差的热震试验后不得破裂。
注：见原厂出厂检验报告。
4.11耐内压力取本品适量，照耐内压力测定法第一法测定，经受0.6Mpa的内压力试验后不得破裂。
注：见原厂出厂检验报告。
4.12内应力取本品适量，照内应力测定法测定，退火后的最大永久应力造成的光程差不得超过40nm/mm。
中硼硅玻璃管制注射剂瓶质量标准
中硼硅玻璃管制注射剂瓶质量标准
中硼硅玻璃管制注射剂瓶的质量标准包括以下几个方面：
1. 外观：瓶子应无内外裂纹、气泡、污点、异物等缺陷，瓶口应整齐，瓶颈应顺畅，瓶盖应紧固，无松动和裂纹等缺陷。
2. 公差、容量和内径：中硼硅玻璃管制注射剂瓶的公差、容量和内径应符合国家标准要求。
3. 物理性能：主要指其耐热性、耐冷冻性、耐热冲击性、耐热老化性等。
其中，耐热性应符合国家标准中的规定。
耐冷冻性指在-40℃下，应无裂纹和爆裂现象。
耐热冲击性指瓶体在100℃时，跌落到桌面上，不应破裂或出现明显缺陷。
耐热老化性指瓶体在121℃下，在一定时间内，应无明显变形、褪色和龟裂现象。
4. 化学成分：中硼硅玻璃管制注射剂瓶的化学成分，如三氧化二硼的含量，也是重要的质量标准。
5. 鉴别检测：项目包括线膨胀系数、三氧化二硼的含量、砷、锑、铅、镉浸出量的测定等。
以上是中硼硅玻璃管制注射剂瓶的基本质量标准，具体标准可能会根据不同的生产工艺和使用需求有所差异。
如需了解更多关于该产品的质量标准，可以咨询相关行业协会或权威检测机构。
药用安瓿瓶的成分
药用安瓿瓶的成分
1、从材质方面的分类，主要分为中性硼硅玻璃安瓿和低硼硅玻璃安瓿，这是从玻璃的氧化硼含量上来区分的。
中性硼硅玻璃安瓿的氧化硼含量为8-12%，产品特点是化学性能稳定，但国内市场价格较高，仅在一些高端产品上得到推广应用硼硅玻璃安瓿的氧化硼含量为5-8%，由于价格低廉，这类产品在国内市场覆盖率较高。
2、从产品形状分类，可以分为四类：B型、C型、D型、E 型，制药企业可以根据其生产线的要求和特点来选择相应的瓶型。
B、C型的生产环境要求相对较低，D、E型安瓿由于客户不需要清洗，直接在灌封线上打开密闭的安瓿灌装，因此对安瓿制造环境的卫生要求很高，目前国内仅有一两家企业能够生产。
3、从易析方式分类，可以分为3类：点刻痕易析、色环易析、圈割易析。
这三种易析方式中国际上采取较多的是前两种，而国内主要是第一种点刻痕易析。
但随着差异化、个性化的发展，色环（带装饰环）的易析安瓿也逐渐被国内客户所接受，此外新型的圈割刻痕方式也被国际药厂采用，但这种方式对玻管的规格尺寸、制瓶工艺和灌装设备要求较高。
另外，安瓿的颜色大多为无色，而棕色玻璃安瓿大多用于对光敏感的的药物，但由于棕色安瓿含有氧化铁，会降解药物的某些有效成分，一次应用范围不广。
中硼硅玻璃安瓿瓶国家质量标准
中硼硅玻璃安瓿瓶国家质量标准中硼硅玻璃安瓿瓶国家质量标准一、引言在当今社会中，安瓿瓶作为药品包装的关键一环，其质量标准尤为重要。
其中，中硼硅玻璃安瓿瓶国家质量标准更是备受关注。
本文将从深度和广度两个方面探讨中硼硅玻璃安瓿瓶国家质量标准，并力求为读者带来全面的理解。
二、中硼硅玻璃安瓿瓶国家质量标准的概述1. 中硼硅玻璃安瓿瓶的特性中硼硅玻璃是一种特殊的玻璃材料，具有抗化学侵蚀、高温稳定性等特点，因此在药品包装中得到了广泛应用。
而其作为药品包装的关键一环，其国家质量标准显得尤为关键。
2. 中硼硅玻璃安瓿瓶的国家质量标准的重要性中硼硅玻璃安瓿瓶的国家质量标准不仅关乎药品包装的安全性和稳定性，更关乎着药品的质量和有效性。
建立合理的国家质量标准对于保障药品质量和患者用药安全至关重要。
三、中硼硅玻璃安瓿瓶国家质量标准的深度探讨1. 药品包装安瓿瓶标准的制定在深度探讨中，首先我们需要了解中硼硅玻璃安瓿瓶国家质量标准的制定背景和程序。
要明确各个环节的参与者和制定标准的依据，确保安瓿瓶的国家质量标准是科学合理的。
2. 中硼硅玻璃安瓿瓶国家质量标准的技术指标需要详细了解中硼硅玻璃安瓿瓶国家质量标准中的各项技术指标。
这涉及到安瓿瓶的尺寸、密封性能、耐化学性能等多个方面，需要对每一项指标进行解读和理解。
3. 中硼硅玻璃安瓿瓶国家质量标准的实施和监管还需要深入了解中硼硅玻璃安瓿瓶国家质量标准的实施和监管情况。
探讨相关部门对安瓿瓶质量的监督力度和监管措施，以及实施标准的效果和问题。
四、中硼硅玻璃安瓿瓶国家质量标准的广度探讨1. 与其他类型安瓿瓶的比较在广度探讨中，我们还需要对中硼硅玻璃安瓿瓶国家质量标准与其他类型安瓿瓶的差异进行分析，了解中硼硅玻璃安瓿瓶在国家质量标准上的优势和特点。
2. 与国际标准的对比还需对中硼硅玻璃安瓿瓶国家质量标准与国际标准进行对比，了解我国标准与国际标准的差距和趋势，以及国际标准在安瓿瓶质量保障中的地位。
