【CN209618211U】全自动液压纠偏装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920307802.5
(22)申请日 2019.03.12
(73)专利权人 江苏海德机械有限公司地址 225775 江苏省泰州市兴化市昭阳工业园三区
(72)发明人 孙诚 孙洪庆
(74)专利代理机构 江苏圣典律师事务所 32237代理人 贺翔
(51)Int.Cl.B65G 39/16(2006.01)
(54)实用新型名称全自动液压纠偏装置(57)摘要本实用新型属于带式输料机组装应用技术领域，具体公开了全自动液压纠偏装置，由支撑框架，及分别设置在支撑框架上的第一纠偏组件、第二纠偏组件组成。本实用新型的全自动液压纠偏装置的有益效果在于其设计合理，易于安装、控制，相配合使用的第一纠偏组件、第二纠偏组件能完成输料胶带的精准、稳定的纠偏动作，纠偏作业可靠、
实用。
权利要求书1页 说明书3页 附图2页CN 209618211 U2019.11.12
CN 209618211
U1.全自动液压纠偏装置，其特征在于：由支撑框架（3），及分别设置在支撑框架（3）上的
第一纠偏组件、第二纠偏组件组成；所述第一纠偏组件，包括设置在支撑框架（3）一面上的
一组第一调心托辊架（2），及分别设置在一组第一调心托辊架（2）上的驱动轮（1），及对称设
置在支撑框架（3）一面上的一组第一油泵（6），及分别设置在一组第一油泵（6）一侧的一组
第一液压气缸安装板（8），及设置在第一液压气缸安装板（8）一侧的第一液压气缸（5），及设
置在第一液压气缸（5）一端的第一调节板（9），及设置在一组第一调心托辊架（2）之间的第
一调心托辊（10），及两端分别与第一液压气缸安装板（8）连接的第一连接板（19），及设置在
第一连接板（19）上的第一液压阀块（4），及分别与一组第一油泵（6）、第一液压气缸（5）、第
一液压阀块（4）连接的若干个第一液压油管（7）；所述第二纠偏组件，包括设置在支撑框架
（3）另一面上的一组第二调心托辊架（17），及对称设置在支撑框架（3）另一面上的一组第二
油泵（11），及分别设置在一组第二油泵（11）一侧的一组第二液压气缸安装板（14），及设置
在第二液压气缸安装板（14）一侧的第二液压气缸（15），及设置在第二液压气缸（15）一端的
第二调节板（16），及设置在一组第二调心托辊架（17）之间的第二调心托辊（18），及两端分
别与第二液压气缸安装板（14）连接的第二连接板（20），及设置在第二连接板（20）上的第二
液压阀块（12），及分别与一组第二油泵（11）、第二液压气缸（15）、第二液压阀块（12）连接的
若干个第二液压油管（13）。
2.根据权利要求1所述的全自动液压纠偏装置，其特征在于：所述一组第一液压气缸安
装板（8）、一组第二液压气缸安装板（14）分别设置为条形板式结构，且第一调心托辊（10）、
第二调心托辊（18）分别设置有与一组第一液压气缸安装板（8）、一组第二液压气缸安装板
（14）
相配合使用的凹槽结构。权 利 要 求 书1/1页
2CN 209618211 U

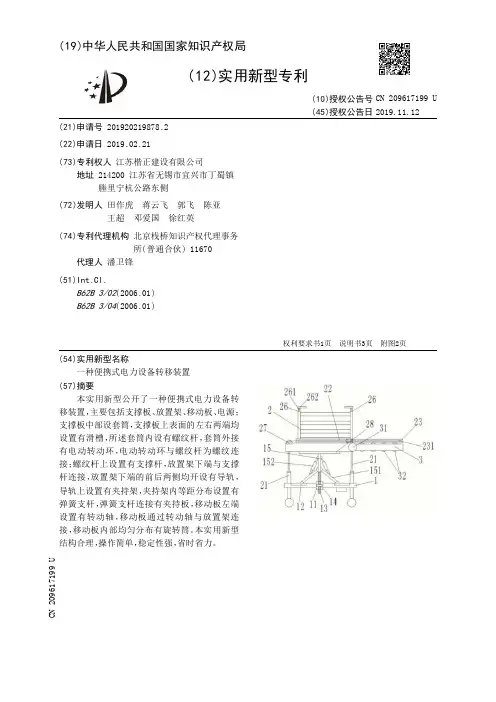

【CN209617199U】一种便携式电力设备转移装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219878.2(22)申请日 2019.02.21(73)专利权人 江苏楷正建设有限公司地址 214200 江苏省无锡市宜兴市丁蜀镇塍里宁杭公路东侧(72)发明人 田作虎 蒋云飞 郭飞 陈亚 王超 邓爱国 徐红英 (74)专利代理机构 北京栈桥知识产权代理事务所(普通合伙) 11670代理人 潘卫锋(51)Int.Cl.B62B 3/02(2006.01)B62B 3/04(2006.01)
(54)实用新型名称一种便携式电力设备转移装置(57)摘要本实用新型公开了一种便携式电力设备转移装置，主要包括支撑板、放置架、移动板、电源；支撑板中部设套筒，支撑板上表面的左右两端均设置有滑槽，所述套筒内设有螺纹杆，套筒外接有电动转动环，电动转动环与螺纹杆为螺纹连接；螺纹杆上设置有支撑杆，放置架下端与支撑杆连接，放置架下端的前后两侧均开设有导轨，导轨上设置有夹持架，夹持架内等距分布设置有弹簧支杆，弹簧支杆连接有夹持板，移动板左端设置有转动轴，移动板通过转动轴与放置架连接，移动板内部均匀分布有旋转筒。本实用新型结构合理，操作简单，稳定性强，
省时省力。
权利要求书1页 说明书3页 附图2页CN 209617199 U2019.11.12
CN 209617199
U1.一种便携式电力设备转移装置，其特征在于，主要包括支撑板(1)、放置架(2)、移动板(3)、电源；所述支撑板(1)中部设套筒(11)，支撑板(1)上表面的左右两端均设置有滑槽(12)，所述套筒(11)内设有螺纹杆(13)，套筒(11)外接有电动转动环(14)，所述电动转动环(14)与螺纹杆(13)为螺纹连接；螺纹杆(13)上设置有支撑杆(15)，所述支撑杆(15)下端的左右两侧均设置有支撑副杆(151)，所述支撑副杆(151)一端与支撑杆(15)铰接，另一端与所述滑槽(12)滑动连接，支撑杆(15)上端的左右两侧均设置有伸缩杆(152)，所述伸缩杆(152)一端与支撑杆(15)铰接，另一端与支撑副杆(151)铰接；所述放置架(2)下端与支撑杆(15)连接，放置架(2)下方的左右两侧均设置有液压杆(21)，所述液压杆(21)下端与支撑板(1)上表面固定连接；放置架(2)下端的前后两侧均开设有导轨(22)，所述导轨(22)上设置有夹持架(23)，所述夹持架(23)外侧设置有导向板(231)，所述导向板(231)与导轨(22)滑动连接，所述夹持架(23)内等距分布设置有弹簧支杆(24)，所述弹簧支杆(24)连接有夹持板(25)，所述夹持板(25)内等距分布有通槽(251)，导向板(231)与夹持板(25)通过弹簧支杆(24)活动连接，所述移动板(3)左端设置有转动轴(31)，移动板(3)通过转动轴(31)与放置架(2)连接，移动板(3)内部均匀分布有旋转筒(32)，所述电源为电动转动环(14)提供电力。2.如权利要求1所述的一种便携式电力设备转移装置，其特征在于，所述放置架(2)四角处均设置有调节杆(26)，所述调节杆(26)包括调节副杆(261)和固定板(262)，所述调节副杆(261)与放置架(2)固定连接，所述固定板(262)与调节副杆(261)垂直铰接。3.如权利要求1所述的一种便携式电力设备转移装置，其特征在于，所述导轨(22)左端设置电动转动轮(27)，所述电动转动轮(27)通过牵引线与导向板(231)相连。4.如权利要求1所述的一种便携式电力设备转移装置，其特征在于，所述夹持板(25)和旋转筒(32)上设有保护垫。5.如权利要求1所述的一种便携式电力设备转移装置，其特征在于，所述支撑杆(15)与放置架(2)之间的连接处设有缓冲垫(28)，所述缓冲垫(28)内均匀分布有弹簧。6.如权利要求1所述的一种便携式电力设备转移装置，其特征在于，所述通槽(251)与
【CN209887164U】一种防错液压夹具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367613.7(22)申请日 2019.03.21(73)专利权人 广东鸿图科技股份有限公司地址 526108 广东省肇庆市高要区金渡世纪大道168号(72)发明人 陈健军 岑建永 邓肇源 (74)专利代理机构 广州恒华智信知识产权代理事务所(普通合伙) 44299代理人 姜宗华(51)Int.Cl.B23Q 3/08(2006.01)
(54)实用新型名称一种防错液压夹具(57)摘要本实用新型涉及夹具装置技术领域，公开了一种防错液压夹具，其中包括基座以及分别设置于基座上的PLC控制系统、用于放置工件的支撑座以及夹持装置，所述夹持装置包括分别设置于支撑座上的夹持机构、浮动支撑机构以及开关阀，所述浮动支撑机构包括有孔支撑座、油缸以及开关阀，所述PLC控制系统包括与PLC控制系统电性连接的压力表，所述有孔支撑座设置有通孔，所述支撑座设置有通道，所述通道的一端与所述通孔连接，所述通道的另一端与所述压力表连接，通过有孔支撑座与压力表相结合的防错方式，能有效地、及时准确地识别出产品的装夹状态，能提高产品的生产效率和合格率，降低刀具
和设备损坏的机率。
权利要求书1页 说明书3页 附图1页CN 209887164 U2020.01.03
CN 209887164
U1.一种防错液压夹具，其特征在于，包括基座以及分别设置于基座上的PLC控制系统、用于放置工件的支撑座和夹持装置，所述夹持装置包括分别设置于支撑座上的夹持机构、浮动支撑机构以及开关阀，所述浮动支撑机构包括有孔支撑座以及油缸，所述PLC控制系统包括与PLC控制系统电性连接的压力表，所述有孔支撑座设置有通孔，所述支撑座设置有通道，所述通道的一端与所述通孔连接，所述通道的另一端与所述压力表连接。2.根据权利要求1所述的防错液压夹具，其特征在于，所述浮动支撑机构包括第一浮动支撑座和第二浮动支撑座，所述第一浮动支撑座设置于所述支撑座的中部，所述第二浮动支撑座分别设置于所述支撑座的四周。3.根据权利要求1所述的防错液压夹具，其特征在于，所述夹持机构包括第一夹持爪和第二夹持爪，所述第一夹持爪设置于工件的外围，所述第二夹持爪设置于所述工件的内围。4.根据权利要求1至3任一项所述的防错液压夹具，其特征在于，所述夹持装置还包括定位销。5.根据权利要求4所述的防错液压夹具，其特征在于，
【CN209604361U】分体式导向套结构及液压油缸【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920274240.9(22)申请日 2019.03.04(73)专利权人 娄底市中兴液压件有限公司地址 417000 湖南省娄底市经济开发区工业园新坪街11号(72)发明人 刘大昌 刘书沛 (74)专利代理机构 北京超凡志成知识产权代理事务所(普通合伙) 11371代理人 卢艳雪(51)Int.Cl.F15B 15/14(2006.01)F15B 15/20(2006.01)
(54)实用新型名称分体式导向套结构及液压油缸(57)摘要本实用新型公开了一种分体式导向套结构及具有其的液压油缸，该分体式导向套结构包括导向套本体、环形压盖；环形压盖的外周设置有螺纹面；导向套本体的外周设置有可与环形压盖的第一端的端面相抵接的凸台，环形压盖的第二端的内周向内延伸形成有环形挡边，当凸台与环形压盖的第一端的端面相抵接时，环形挡边与导向套本体的第一端之间形成主密封圈安装槽；环形压盖第二端的内周设置有防尘圈安装槽，靠近导向套本体第二端的外周上设置有外密封圈安装槽。该分体式导向套结构在液压缸装配时先装入导向套本体，导向套本体直接套在活塞杆上，装配方便，环形压盖集成防尘圈结构紧凑，在更换主密封圈和防尘圈时只需拆解环形压盖，更换
便捷。
权利要求书1页 说明书5页 附图3页CN 209604361 U2019.11.08
CN 209604361
U1.一种分体式导向套结构，其特征在于：包括导向套本体(1)、环形压盖(2)；所述导向套本体(1)的第一端套设于所述环形压盖(2)的第一端内，所述环形压盖(2)的外周设置有螺纹面(21)；所述导向套本体(1)的外周设置有与所述环形压盖(2)的第一端的端面相抵接的凸台(11)，所述环形压盖(2)的第二端的内周向内延伸形成有环形挡边(22)，当所述凸台(11)与环形压盖(2)的第一端的端面相抵接时，所述环形挡边(22)与导向套本体(1)的第一端之间形成主密封圈安装槽(12)；所述环形压盖(2)第二端的内周设置有防尘圈安装槽(23)，靠近所述导向套本体(1)第二端的外周上设置有外密封圈安装槽(13)。2.根据权利要求1所述的分体式导向套结构，其特征在于：所述环形压盖(2)的第二端的端面上设置有扳手位(24)。3.根据权利要求1所述的分体式导向套结构，其特征在于：所述导向套本体(1)的第一端的内侧设置有环形凹台(14)，所述主密封圈安装槽(12)由所述环形凹台(14)和所述环形挡边(22)围成。4.根据权利要求1所述的分体式导向套结构，其特征在于：所述导向套本体(1)在靠近其第一端的内周上设置有内密封圈安装槽。5.根据权利要求1所述的分体式导向套结构，其特征在于：所述环形压盖(2)在靠近其第二端的外周设置有静密封圈安装槽。6.根据权利要求1－5任一项所述的分体式导向套结构，其特征在于：所述导向套本体(1)和所述环形压盖(2)的径向为间隙配合。7.一种液压油缸，其特征在于：所述液压油缸包括权利要求1－6任一项所述的分体式导向套结构，所述液压油缸缸筒(3)的内壁具有与所述凸台(11)相抵接的台阶(31)，所述主密封圈安装槽内设置有主密封圈(4)，所述防尘圈安装槽内设置有防尘圈(5)，所述外密封圈安装槽内设置有外密封圈(6)。8.根据权利要求7所述的液压油缸，其特征在于：所述环形压盖(2)的外端面与缸筒(3)端面齐平。9.根据权利要求7所述的液压油缸，其特征在于：所述主密封圈(4)和所述外密封圈(6)均为耐油橡胶密封材料或者尼龙密封材料。10.根据权利要求7所述的液压油缸，其特征在于：
【CN209716124U】一种直线矫正装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920535679.2(22)申请日 2019.04.19(73)专利权人 广州克勤教育咨询有限公司地址 510006 广东省广州市市番禺区桥南街南华路359号(塔楼一栋)1611房(72)发明人 黄祖全 (51)Int.Cl.B21D 3/14(2006.01)
(54)实用新型名称一种直线矫正装置(57)摘要本实用新型提供了一种直线矫正装置，包括：机架、出口矫正盘、中部矫正盘、矫正拉盘、入口矫正盘和驱动电机，出口矫正盘、中部矫正盘和入口矫正盘沿横向并行间隔安装在机架上，矫正拉盘安装在机架上且位于中部矫正盘与入口矫正盘之间，驱动电机安装在出口矫正盘的侧端上，出口矫正盘、中部矫正盘和入口矫正盘的结构相同，均包括三角架、移动矫正辊、固定矫正辊和锁紧气缸，两个固定矫正辊并排安装在三角架的底部，移动矫正辊安装在三角架的顶部，锁紧气缸的底部固定在三角架的侧壁上。本直线矫正装置通过入口矫正盘、中部矫正盘、矫正拉盘和出口矫正盘可以实现对钢管的连续多次矫直，可
以实现对钢管的充分矫直。
权利要求书1页 说明书3页 附图2页CN 209716124 U2019.12.03
CN 209716124
U1.一种直线矫正装置，其特征在于包括：机架、出口矫正盘、中部矫正盘、矫正拉盘、入口矫正盘和驱动电机，所述出口矫正盘、中部矫正盘和入口矫正盘沿横向并行间隔安装在机架上，矫正拉盘安装在机架上且位于中部矫正盘与入口矫正盘之间，驱动电机安装在出口矫正盘的侧端上，所述出口矫正盘、中部矫正盘和入口矫正盘的结构相同，均包括三角架、移动矫正辊、固定矫正辊和锁紧气缸，两个固定矫正辊并排安装在三角架的底部，移动矫正辊安装在三角架的顶部，两个固定矫正辊和移动矫正辊之间呈等腰三角形分布，锁紧气缸的底部固定在三角架的侧壁上，锁紧气缸的伸缩轴与移动矫正辊端轴连接，驱动电机与出口矫正盘的固定矫正辊的转轴连接。2.如权利要求1所述的直线矫正装置，其特征在于：所述矫正拉盘包括圆盘架、拉杆、拉力调节螺栓和矫正圆盘，所述圆盘架固定在机架上，圆盘架与矫正圆盘之间通过多根以圆盘架圆心为中心呈圆周阵列分布的拉杆连接，拉杆的尾部通过拉力调节螺栓固定在圆盘架上。3.如权利要求1所述的直线矫正装置，其特征在于：所述出口矫正盘、中部矫正盘、矫正拉盘和入口矫正盘的横向中心线位于同一直线上。4.如权利要求1所述的直线矫正装置，其特征在于：
【CN209671319U】一种液压缸用缓冲装置【专利】
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日
(21)申请号 201920282911.6
(22)申请日 2019.03.06
(73)专利权人 焦作市广成液压机械制造有限公司地址 454000 河南省焦作市山阳区工业路39号60幢
(72)发明人 成富安 李英霞 韩修春 张学勤
(74)专利代理机构 焦作市科彤知识产权代理事务所(普通合伙) 41133代理人 郑菊梅
(51)Int.Cl.F15B 15/22(2006.01)F16F 15/04(2006.01)
(54)实用新型名称一种液压缸用缓冲装置(57)摘要本实用新型公开了一种液压缸用缓冲装置，包括缸筒和活塞杆，所述活塞杆远离缸筒的一端固定安装有一个固定块，所述活塞杆与缸筒连接处设有安装板，所述固定块与安装板之间安装有缓冲装置，所述缸筒的内槽设有减震装置，所述缸筒的两侧外壁对称安装有防护装置。优点在于：本实用新型在缸筒底部安装了减震装置，且在缸筒与固定块之间安装了缓冲装置，通过第一弹簧和第二弹簧的回弹力作用下，使得活塞杆不会快速压进缸筒中，避免了活塞杆对缸筒的破坏，其次，在缸筒的外壁上安装了防护装置，可以
保护缸筒减少所受到的水平冲击力作用。
权利要求书1页 说明书3页 附图3页CN 209671319 U2019.11.22
CN 209671319
U1.一种液压缸用缓冲装置，包括缸筒（1）和活塞杆（2），其特征在于，所述活塞杆（2）远
离缸筒（1）的一端固定安装有一个固定块（5），所述活塞杆（2）与缸筒（1）连接处设有安装板
（10），所述固定块（5）与安装板（10）之间安装有缓冲装置，所述缸筒（1）的内槽设有减震装
置，所述缸筒（1）的两侧外壁对称安装有防护装置，所述减震装置包括挡板（3）和第一弹簧
（4），所述缸筒（1）远离活塞杆（2）一端的内壁上固定安装有第一弹簧（4），所述第一弹簧（4）
靠近活塞杆（2）的一端固定安装有挡板（3），所述缓冲装置包括伸缩杆（6）和第二弹簧（7），
【CN209657113U】布料机控制装置及布料机【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920432907.3(22)申请日 2019.04.01(73)专利权人 中铁六局集团有限公司地址 100036 北京市海淀区万寿路2号 专利权人 中铁六局集团丰桥桥梁有限公司(72)发明人 雷继洲 赵春豫 陈云凯 张建忠 张娜 王东 牛璐飞 张慧峰 曹学利 刘俊毅 (74)专利代理机构 石家庄国为知识产权事务所 13120代理人 郝伟(51)Int.Cl.G05B 19/042(2006.01)
(54)实用新型名称布料机控制装置及布料机(57)摘要本申请适用于自动化控制技术领域，提供了一种布料机控制装置及布料机，其中，上述布料机控制装置包括：主电机控制单元，用于控制布料机中的主电机的启动或停止；油缸控制单元，包括第一油缸控制电路和第二油缸控制电路，用于对布料机中的各个油缸的杠杆进行伸缩控制；回转控制单元，包括第一回转控制电路和第二回转控制电路，用于对布料机中的回转电机进行正转或反转控制。本申请实施例提供的布料机控制装置及布料机，改变了现有布料机控制装置及布料机仅具备一套控制系统从而造成的使用不便的问题。此外，在本申请实施例提供的布料机控制装置及布料机中，两套控制系统可以分别独立工作，也可以协同工作，提高了对布料机操控的
灵活性。
权利要求书3页 说明书7页 附图2页CN 209657113 U2019.11.19
CN 209657113
U1.一种布料机控制装置，其特征在于，包括：主电机控制单元，用于控制布料机中的主电机的启动或停止；油缸控制单元，包括第一油缸控制电路和第二油缸控制电路，所述第一油缸控制电路和/或所述第二油缸控制电路，用于对所述布料机中的各个油缸的杠杆进行伸缩控制；回转控制单元，包括第一回转控制电路和第二回转控制电路，所述第一回转控制电路和/或所述第二回转控制电路，用于对所述布料机中的回转电机进行正转或反转控制；当所述回转电机正转时，所述布料机按照顺时针方向进行转动；当所述回转电机反转时，所述布料机按照逆时针方向进行转动。2.如权利要求1所述的布料机控制装置，其特征在于，所述主电机控制单元包括：继电器KM、继电器JO、变压器F、交直流转换器Z和按键开关S；所述变压器F的主线圈分别与三相交流电源中的任意两相连接；所述变压器F的副线圈与所述交直流转换器Z的输入端连接；所述交直流转换器Z的第一输出端与所述按键开关S的第一端连接，所述按键开关S的第二端与线圈JO-C的第一端连接；所述线圈JO-C的第二端与所述交直流转换器Z的第二输出端连接；所述线圈JO-C为所述继电器JO中的线圈；所述继电器KM中的线圈KM-C与所述继电器JO中的常开触点JO-K串联后，连接在所述变压器F的主线圈上；所述继电器KM中的常开触点KM-K连接在所述三相交流电源与所述主电机之间。3.如权利要求2所述的布料机控制装置，其特征在于，所述主电机控制单元还包括：开关ZK1；所述开关ZK1连接在所述三相交流电源与所述变压器F的主线圈之间。4.如权利要求3所述的布料机控制装置，其特征在于，所述主电机控制单元还包括：相序保护器JQ和受所述相序保护器JQ控制的常闭触点JQ-K；所述相序保护器JQ连接在所述开关ZK1和所述常开触点KM-K之间；所述常闭触点JQ-K连接在所述开关ZK1和所述变压器F的主线圈之间。5.如权利要求2所述的布料机控制装置，其特征在于，所述主电机控制单元还包括：指示灯D；所述指示灯D与所述变压器F的副线圈连接。6.如权利要求2至5中任一项所述的布料机控制装置，其特征在于，所述油缸控制单元中的第一油缸控制电路包括：按键开关A1、按键开关A2、继电器J1、继电器J2和继电器J9；所述按键开关A1和所述继电器J1中的线圈J1-C串联后，连接在所述按键开关S的第二端与所述交直流转换器Z的第二输出端之间；所述按键开关A2和所述继电器J2中的线圈J2-C串联后，连接在所述按键开关S的第二端与所述交直流转换器Z的第二输出端之间；所述继电器J9中的线圈J9-C、所述继电器J1中的常闭触点J1-K1和所述继电器J2中的常闭触点J2-K1串联后，连接在所述交直流转换器Z的第一输出端和第二输出端之间；所述继电器J1中的常开触点J1-K2的第一端与所述交直流转换器Z的第一输出端连接，所述常开触点J1-K2的第二端与第一油缸的液压换气阀DCI连接；所述继电器J2中的常开触点J2-K2的第一端与所述交直流转换器Z的第一输出端连接，所述常开触点J2-K2的第二端与第一油缸的液压换气阀DC2连接；所述继电器J9中的常闭触点J9-
