自动纠偏装置
三辊纠偏装置工作原理
三辊纠偏装置的工作原理
三辊纠偏装置是胶带机的重要组成部分，其主要功能是纠正胶带的跑偏现象，确保胶带能够正常运行。其工作原理主要基于实时检测和电机驱动两个环节，通过一系列机械和电气的联动，实现纠偏功能。
一、实时检测环节
在纠偏装置中，检测元件为位移传感器，它实时检测胶带进入缠绕压辊的位置。这个位置是判断胶带是否跑偏的重要依据。当胶带出现跑偏时，位移传感器的读数会发生变化，这个变化被转换为电信号，传递给控制单元。
二、电机驱动环节
控制单元接收到电信号后，会将其与预设的位置信号进行对比。如果发现有跑偏，控制单元就会输出一个控制电压。这个电压经过驱动电路的放大后，驱动电机转动。电机的转动通过传动机构，带动纠偏辊旋转。纠偏辊的旋转会改变胶带的行进方向，从而纠正胶带的跑偏。
三、反馈调整环节
在纠偏过程中，控制单元会不断接收位移传感器的反馈，实时调整电机的转动角度，以适应胶带的实际运行状态。这样就能够实现连续的、实时的纠偏效果，确保胶带始终保持在正确的行进路径上。
总结起来，三辊纠偏装置的工作原理就是通过实时检测胶带的运行状态，利用电机的驱动能力，调整纠偏辊的角度，实现对胶带跑偏的纠正。这种自动化的纠偏方式大大提高了胶带机的运行效率和稳定性，降低了因胶带跑偏引发的故障率。
144_连杆弹簧复位自动调偏装置(课设)
1 引言
皮带运输机在运输的过程中由于运输的东西沉重，和货
物在往运输带上放的时候的方向方法不同，所以会导致运输 带的跑偏，我们这里研究的就是防止运输带的跑偏过程。
在带式输送机运转过程中，输送带的纵向中心线偏离输
送机理论中心线的现象称输送带跑偏。它的表现是输送带边 缘至托辊或滚筒边缘的距离与理论值相比或大或小。输送带
的跑偏会使输送带与机架、 托辊支架相摩擦， 造成边胶磨损。 严重的跑偏会使输送带翻边，若在滚筒表面边缘有凸起的螺
丝头、覆盖胶层局部剥离、划伤等事故。跑偏会导致输送机 的事故停机次数增多， 影响生产； 跑偏还可能引起物料外撒，
使输送机系统的运营经济性下降。
为此，曲柄连杆式自动调偏装置最突出的特色是曲柄连杆机构。 调偏架通过滚动轴承安装在底座上，两端对称连接制作的连杆，连
杆末端固定立辊。安装在曲柄上的两侧立辊靠近输送带边缘，一有 跑偏出现，输送带就压向该侧立辊，使立辊随着曲柄向外转动，曲
柄和连杆拉动调偏架按输送带运行方向旋转一定角度，从而产生调 偏。
特点： 1 这个装置是无源装置，结构简单，经济实惠。 2 通过连杆作用，比不使用连杆的调偏方式大，作用快。 3 通过复位弹簧的作用，可以减少没有复位弹簧时，皮带在 托辊上左右蛇形的运动状态。
1—立辊 2—调偏架 3—支架 4—底座
5—中间转动部分 6—连杆 1 7—连杆 2
整体调偏工作原理图
2 系统分析
2.1工作原理
连杆弹簧复位式自动调偏装置最突出的特色是连杆弹
簧复位机构。由上图分析，调偏架通过滑动轴承固定在轨道 上，两端对称连接连杆，连杆2末端固定立辊。安装在连杆
上的两侧立辊靠近输送带边缘，一有跑偏出现，输送带就压 向该侧立辊，使立辊立即随着连杆2向外转动，连杆拉动支
架按输送带的运行方向旋转一定角度，从而通过受力分析， 产生调偏作用，当皮带回到中心时，在一侧弹簧的作用下，
支架又被拉回到了不偏转的位置上。从而也就完成了整个的 调偏过程
龙门吊纠偏装置原理-概述说明以及解释
龙门吊纠偏装置原理-概述说明以及解释
1.引言
1.1 概述
龙门吊纠偏装置是一种用于解决龙门吊在运行过程中出现偏移问题的装置。龙门吊是一种常见的起重设备，广泛应用于制造业、物流行业等领域。然而，在使用过程中，龙门吊可能会因为多种原因导致偏移，给运输工作带来一定的困扰和安全隐患。
为了解决龙门吊偏移问题，工程技术人员设计了龙门吊纠偏装置。这种装置采用了先进的传感器技术和控制算法，能够实时感知龙门吊的位置和姿态，并通过控制机构对其进行调整，使其保持在预定的运输轨道上。
龙门吊纠偏装置的工作原理主要包括传感器检测、数据处理和控制机构调整三个步骤。首先，装置通过安装在龙门吊上的传感器对其位置、角度等参数进行实时监测和检测。然后，采集到的数据会传输到控制系统中进行处理和分析，根据预设的运输轨道和参数要求，计算出需要调整的偏移量。最后，控制机构会根据调整量对龙门吊进行精确的调整，使其回归到预定的运输轨道上。
龙门吊纠偏装置的应用价值不容忽视。首先，它能够提高龙门吊的运输精度和效率，避免了偏移所带来的运输延误和浪费。其次，装置能够有效预防龙门吊的偏移引发的安全事故，保障工作人员的人身安全。此外，龙门吊纠偏装置的自动化控制功能还减轻了操作人员的负担，提高了工作的便利性和舒适度。
随着物流行业和制造业的不断发展，龙门吊纠偏装置也将迎来更为广阔的发展空间。未来，可以进一步优化装置的传感器技术和控制算法，提高调整的准确性和响应速度。同时，结合人工智能等先进技术，使装置具备更强的自主学习和智能化的能力，进一步提升其应用价值和市场竞争力。
总之，龙门吊纠偏装置是一种解决龙门吊偏移问题的重要装置。它通过先进的传感器技术和控制算法，实现了对龙门吊位置和姿态的实时监测和调整，提高了运输精度和效率，保障了工作安全。随着技术的不断进步，龙门吊纠偏装置的发展前景愈发广阔，有望在各个行业得到更为广泛的应用。
1.2 文章结构
文章结构部分的内容如下：
皮带纠偏装置的研究与分析
皮带纠偏装置的研究与分析
摘要:纠偏装置看似一个简单机构,也有不少种类在使用,但都未达到满意的效果,因此,正确判断出胶带跑偏的原因并及时予以排除,提高设备的安全可靠性,具有重大的经济和社会效益,是一项非常重要的工作。
关键词:纠偏装置 跑偏 运输 研究 分析
1 胶带输送机的受力分析
从跑偏的位置看,可分驱动滚筒(机头)、导向滚筒(机尾或转折、拉紧处)及机身。前者点少集中,虽也有论文介绍用于机头机尾的防跑偏装置,对煤矿而言,不是重点。一般提高机械制造质量,保证安装质量(带身与滚筒轴线的垂直度等)并加强检修维护,可以获得满意效果。井下胶带运距长;巷道条件差,机器不易平直;光线差,不易维修,沿机身长各点都可能跑偏,轻则影响效率,重则引起事故。所以对煤矿而言,当前研究重点是机身胶带跑偏。因此本课题研制的重点也是机身纠偏机构机身纠偏机构按纠偏力产生的原理来分有三种:一是立挡辊或圆弧挡辊硬性阻挡;二是托辊组轴线与运输方向不垂直产生横向摩擦力;三是将槽型托辊架之边托辊改为里大外小的锥形辊。目前胶带机产品系列的调偏装置的标准配置(如TD75型系列)一般都是前两种相结合,构成回转调偏托辊组,这在我国大约已有五十年历史,对它的评价可说:有纠偏作用,缺点是立挡辊易被物料碰坏,转轴设计不佳,维护困难,现场多见锈死。因而总体看不满足要求。近年新出的DTⅡ系列有新意,尚待实践考验。锥形托辊方式至少也有三十多年历史,而未被推广。从其作用原理的分析可判断:它有纠偏作用但力度有限。另有一缺点是当胶带不跑偏时,它也始终给胶带较大摩擦,加速了胶带的磨损。也增大了运行阻力和能耗,而前者在胶带不跑偏时没有这一弊病。
2 常用防止输送带跑偏手段分析
2.1 防止输送带跑偏的一般方法
通过提高胶带输送机的驱动滚筒、支撑架、水平度、整体设备的安装技术水平来避免输送带跑偏。输送带的选择十分重要,要选择厚度均匀、长度一致、松紧适中输送带。在安装调试过程中,按照“跑紧不跑送”的原理,把驱动滚筒的驱动面设计成带有圆滑弧度的弧面,这样第一能够增大输送带跑偏所要克服的摩擦阻力,在摩擦系数一定的情况下,弧面设计能够在跑偏的初期增大皮带的张力,防止进一步跑偏;第二增加的摩擦力作用于弧面使得皮带的两边手里不均匀,能够输送带自动调节回归原位,这样就能把皮带跑偏控制在合理的范围内。这个方法一般要求驱动滚筒比较宽,有足够的摩擦面来调节跑偏的输送带。滚筒的调整方法,把安装滚筒的轴承座横向的开孔加宽,通过开孔来调节输送带左右的位置,在输送带运行过程中,一旦跑偏,开孔就会在输送带跑偏方向产生一个阻力,以此来调整输送带的运行方向。托辊支架的调整主要是通过调整托棍的圆柱中心线与输送带运行方向在水平面的夹角来实现的,当此夹角不为直角时,就能在驱动滚筒的转同轴产生改变,同弧面设计的原理,避免和纠正输送带跑偏方向,来达到目的。另外调p输送带的跑偏现象或造成载料外泄、影响正常工作,损坏输送设备和动力设备,影响工作效率和经济效益,必须在跑偏发生的第一时间及时处理纠正。目前一般都是采用停机后人工调偏,这样做费时费力,不能保证一次成功。造成损坏事故后的维修也需要专业的人员和技术再能保证维修质量,设备的零件造价因其特殊的加工工艺和安装精度的要求也较高。
纠偏装置设备安全操作规程
纠偏装置设备安全操作规程
为了保证纠偏装置设备的安全使用，预防事故的发生，特制定此操作规程。
设备概述
纠偏装置设备是在高速运输带上进行物料调整的设备，主要用于游艺机、包装机等生产生产线中对偏移的物料进行调整以保证正常生产。设备通过自动控制技术，进行准确且稳定的调整，保证物料正确位置的稳定传输。
使用前准备
1. 纠偏装置设备使用前必须经过检查确认，电气部分、机械部分都没有明显的问题，并已经进行耐压测试和电气连接正确。
2. 设备使用前必须查看并熟知操作规程，并在使用之前进行操作练习，确保正确操作。
3. 达到规定的安装要求：设备地脚螺栓紧固、吊装设备必须在国家规定的安全要求下进行、电气有防护措施等。
4. 准备好对应设备所需的配件和工具，如调整工具、维护工具等。 操作规程
开机准备
1. 必须确保纠偏装置设备的前后端口已经正确连接，连接头不能断裂、松动等问题。
2. 保持机器正常待机状态：总电源开关接通，即可开启纠偏装置设备
3. 开启电气主电源，并观察状态显示是否正确。
设备操作流程
1. 打开计算机控制台，录入物料信息和计划偏差参数。将启用自动纠偏模式。
2. 查看标定工具是否对准物料，并使用标定工具纠正偏差，保证纠偏修改后准确无误。
3. 进入调整模式，可按需对物料偏差进行修改，注意设置参数不可越限。
4. 进行纠偏操作，将正常执行的物料偏差在可调范围内进行处理。
5. 在纠正完偏差后，操作人员需要保证纠偏装置设备恢复到自动运行状态，确保稳定正常工作。
关机流程
1. 关闭纠偏装置设备前，先关闭计算机控制台和计算机设备。
2. 关闭电气主电源，保障电气安全。 3. 拆除所有操作人员使用的工具，在降低损失的同时，不会因工具丢失而影响设备的正常运作。
4. 清理现场，清除操作时留下的工具和材料、垃圾等。
安全注意事项
1. 若设备需要长时间运行，应不断观察设备运行情况，及时处理隐患，保障安全生产。

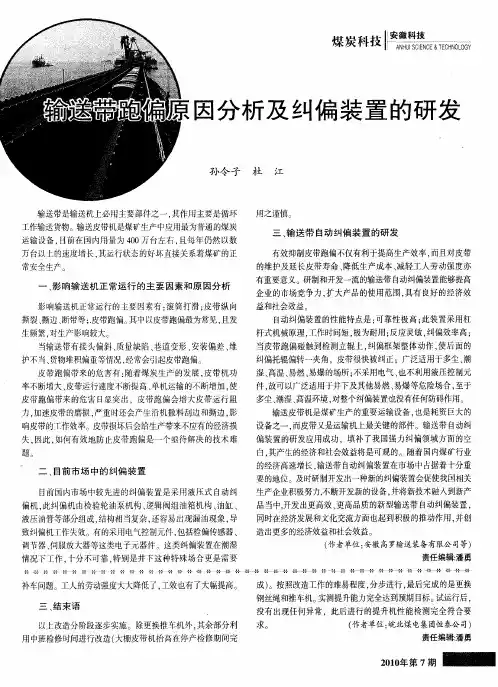

输送带跑偏原因分析及纠偏装置的研发
煤炭科技ｌ ｉＥｃ
因分析及纠偏装置的研发
孙令子杜江
输送带是输送机上必用主要部件之一，其作用主要是循环 厢之谨慎。
竺 譬！ 煤矿兰 用 茎 三、输送带自动纠偏装置的研发 运输设备
，目前在国内用量为４００万台左右，且每年仍然以数 ……‘。。’。 …一。 。 。
万台以上的速度增长．其运行状态的好坏直接关系着煤矿的正 有效抑制皮带跑偏不仅有利于提高生产效率，而且对皮带
常安全生产。 的维护及延长皮带寿命、降低生产成本、减轻工人劳动强度亦
一 向输送机正 亍的主要因 原因分析 筹鋈 嚣
影响输送机正常运行的主要因素有：滚筒打滑；皮带纵向 益和社会效益。 撕裂、撕边、断带等；．皮带跑偏。其中以皮带跑偏最为常见，且发 自动纠偏装置的性能特点是：可靠性极高；此装置采用杠
生频繁．对生产影响较大。 杆式机械原理，工作时间短，极为耐用；反应灵敏，纠偏效率高；
当输送带有接头偏斜、质量缺陷、巷道变形、安装偏差、维 当皮带跑偏碰触到检测立辊上，纠偏框架整体动作，使后面的
护不当、货物堆积偏重等情况，经常会引起皮带跑偏。 纠偏托辊偏转一夹角，皮带很快被纠正；广泛适用于多尘、潮
皮带跑偏带来的危害有：随着煤炭生产的发展，皮带机功 湿、高温、易燃、易爆的场所；不采用电气、也不利用液压控制元
率不断增大、皮带运行速度不断提高、单机运输的不断增加，使 件，故可以广泛适用于井下及其他易燃、易爆等危险场合，至于
皮带跑偏带来的危害日显突出，皮带跑偏会增大皮带运行阻 多尘、潮湿、高温环境，对整个纠偏装置也没有任何防碍作用。
力．加速皮带的磨损，严重时还会产生沿机撒料刮边和撕边，影 输送皮带机是煤矿生产的重要运输设备，也是耗资巨大的
响皮带的Ｔ作效率。皮带损坏后会给生产带来不应有的经济损 设备之一，而皮带又是运输机上最关键的部件。输送带自动纠
失．因此，如何有效地防止皮带跑偏是一个亟待解决的技术难 偏装置的研发应用成功，填补了我国强力纠偏领域方面的空
东登科技纠偏控制器说明书
东登科技纠偏控制器说明书
套自动纠偏控制器系统试验装置、所用带材为纸张，宽220nm。带材在传输中的横向偏移由光电传感器检测，并产生-一个与偏移量成比例的电信号将其送给放大器，并通过门电路变为所需要的脉冲控制信号再经过功率放大送至步进电机使其正转、停或反转。步进电机轴端连有丝杠，丝杠带动固连在滚动导轨的螺母使滚动导轨上的放卷辊朝跑偏的相方向横向移动，从而达到纠偏的目的。这种纠偏形式适用于加工和处理卷得不规则料卷的作业。还有种收卷辊纠偏形式，该系统不是去纠正带材的跑偏，而是使传感器始终跟踪带材边缘，从而达到收卷辊带材迈缘齐整的目的。
跑偏信号的测取带材位移信号的连练快速准确可靠地测取是保证系统正常工作的前提。本装置采用了非接触反射式光电传感器，究，由光源发出稳定直流光源，经过透镜变成平行光，经半透半反镜后分成两束，即直射光和反射光，反射光被参考光敏管接收，直射光射向反光镜，再按原路返回，经半透半反镜反射后再通过透镜聚交成一点，投射到测量光敏管上。当带材在光轴附近移动时，测量光敏管的照度发生与带材移|动规律有关的变化，并发出相应的电信号。传感器输出的电信号很小，此电信号需用放大器进行放天。放大器组成差动输入组态，能双极性输入、输出驱动部分。
为安全起见，请阅读以下关于安全方面的注意事项：
（1）请不要在通电时打开外壳，打开外壳后也请不要通电，否则有触电危险。 （2）请不要分解、改装本装置，否则可能会发生火灾、故障和误动作。
（3）纠偏机控制器必须进行接地，否则可能会引起触电。
（4）本装置没有防爆功能，本机绝对不适合安装在必须有防爆功能才能使用的场合。
（5）请在本手册注明的环境下使用，不要置于高温多湿、多尘、腐蚀性气体的地方，避免振动、冲击，否则容易发生触电、火灾及故障。
（6）纠偏机装置内部不能进入金属片等导电物或机油等可燃性异物，否则会引起火灾、装置的损坏和出现故障。
干毯自动纠偏装置设计浅析
沙志刚旰毯自动纠偏装置设计浅析
干毯自动纠偏装置设计浅析
沙志刚
（昆山５０２信箱，江苏昆山市，２１５３００）
摘要介绍了由本人设计的这套干毯自动纠偏装置具有上、中、下三个燕尾槽。利用气控阀操纵杆相对网 部左右偏移采控制气缸活塞杆往复运动。使上、中燕尾槽相对左右移动。实现干毯自动纠偏功能；在气源发生故障 情况下也可以利用位于中燕尾槽处的Ｔ形螺杆的传动．使中、下燕尾槽相对左右移动进行手动纠偏。通过安装该 套装置．三台纸机所有干网、干毡均已实现自动纠偏．生产工人劳动强度大降低．提高了纸机抄造量。 关键词 干网 干毯 毛布 自动纠偏 燕尾槽 气缸 气控阀
Ｉ项目的提出
我们单位有三条纸机生产线。位于纸机干
部的干毯自动纠偏装置，由于设备运转时问已
较长，设备的老化，零部件的缺损等原因已严重
影响自动纠偏功能的实现。且原先进口的自动
纠偏装置为纯机械式控制，在实现自动纠偏的
过程中，干毯左右移动的距离为一定值，无法对
其进行调控。因此，这种结构在如今看来，技术
上也略显落后，亟需进行技术改进。
其后改造的干毯纠偏装置为手动纠偏，造
成生产工人劳动强度大，需反复进行调整，在生
产任务紧张，人员紧缺的情况下，生产工人因故
未能及时手动纠偏干毯，易造成干毯左右跑偏
而边缘被撕裂，导致整床干毯报废，影响生产的
进行。
更换一床干毯的时间约为２小时，一般需
要５、６名操作工来完成，且操作困难。由于工
艺改进，现基本上用干网取代干毯。一年之中
一台纸机因跑偏而报废的干网、干毯有７、８床
之多，由于安装的位置不同，大尺寸的干网更容
易跑偏报废。干网价格高，每平方米需１００元，
小尺寸干网约为２０００元左右，大尺寸干网约为
５０００元左右。
（１）如以一床干网平均４０００元，一台纸机 一年换８床干网计算，则三台纸机一年用于干
网的购置费为４０００×８×３＝９．６万元。
（２）更换一床干网约２小时，一台纸机２小
时可以生产产品约０．８吨，如果三台纸机一年
皮带自动纠偏装置原理(一)
皮带自动纠偏装置原理(一)
皮带自动纠偏装置原理
1. 概述
皮带自动纠偏装置是一种常见的工业设备，用于纠正皮带在传送过程中产生的偏移问题。其原理是通过传感器、控制电路和执行机构实现对皮带的监测和调整。
2. 传感器
皮带自动纠偏装置使用的传感器通常有以下几种： - 光电传感器：安装在皮带的两侧，通过反射光信号来检测皮带的位置。 - 振动传感器：固定在皮带上，通过检测皮带的振动来判断是否发生了偏移。 -
磁力传感器：利用皮带上贴有的磁条，通过检测磁力变化来判断皮带的位置。
3. 控制电路
控制电路是皮带自动纠偏装置的核心部分，其功能是接收传感器的信号并进行处理，然后通过执行机构调整皮带的位置。控制电路主要包括以下几个模块： - 信号采集模块：负责接收传感器的信号，并将其转换成数字信号。 - 信号处理模块：对传感器信号进行滤波、放大等处理，确保信号的准确性。 - 控制逻辑模块：根据传感器信号的变化来判断是否需要对皮带进行调整，并生成相应的控制信号。 - 驱动模块：将控制信号送到执行机构，驱动其进行相应的动作。 4. 执行机构
执行机构是皮带自动纠偏装置中用于调整皮带位置的部分，根据具体的设计原理和机构类型可以分为多种形式： - 扭转机构：通过扭转皮带，使其重新回到正确的位置。 - 平移机构：通过沿着皮带运动方向调整皮带的位置。 - 气垫机构：通过向皮带施加气垫，实现对皮带的调整。
5. 工作流程
皮带自动纠偏装置的工作流程通常包括以下几个步骤： 1. 传感器检测：传感器感知到皮带的位置偏移，并将信号传递给控制电路。
2. 信号处理：控制电路对传感器信号进行处理和分析，判断皮带是否偏移，并计算出相应的纠偏方向和量。 3. 控制信号生成：控制电路根据计算结果生成相应的控制信号。 4. 控制信号传输：控制信号通过驱动模块送到执行机构。 5. 皮带调整：执行机构根据接收到的信号，对皮带进行调整，使其回到正确的位置。 6. 重复循环：上述步骤循环执行，持续对皮带进行自动纠偏。
皮带自动纠偏装置原理
皮带自动纠偏装置原理
皮带自动纠偏装置是一种常见的设备，用于保持输送带在正常运行过程中的平衡与稳定。它通过检测和校正输送带的偏移，确保皮带始终处于正确的位置，避免了偏离轨道或撞击其他设备的问题。
一、皮带自动纠偏装置的基本原理：
1. 传感器检测：皮带自动纠偏装置通常采用激光、红外线或摄像头等传感器技术，实时检测皮带的位置和状态。
2. 信号处理：传感器将检测到的信号传输到控制系统，经过处理和分析后，确定皮带的偏移程度和方向。
3. 纠偏控制：控制系统根据传感器的信号判断，通过控制装置调整纠偏辊或导向装置的位置和角度，使皮带重新回到正确的轨道上。
二、皮带自动纠偏装置的工作过程：
1. 启动系统：当启动输送带时，自动纠偏装置开始工作。传感器不断扫描皮带的位置，将检测到的信号传输到控制系统。
2. 检测偏移：控制系统通过对传感器信号的处理，判断皮带是否发生偏移。如果偏移超过设定的范围，控制系统将发出指令。
3. 纠偏控制：控制装置接收到指令后，开始调整纠偏辊或导向装置的位置和角度。纠偏辊或导向装置会对皮带施加力来纠正其偏移。
4. 检测稳定：当皮带重新回到正确的轨道上后，传感器继续监测皮带的位置，确保其保持在稳定的状态下运行。
5. 结束工作：当输送带停止运行时，自动纠偏装置也停止工作，等待下次启动。
三、皮带自动纠偏装置的优势：
1. 提高安全性：纠偏装置能够及时发现并修正皮带偏移的情况，避免了皮带从轨道上脱落或撞击其他设备的事故。
2. 增加设备寿命：通过保持皮带在正确的轨道上运行，降低了磨损和摩擦，延长了设备和皮带的使用寿命。
3. 提高生产效率：自动纠偏装置减少了设备停机时间和人工干预，提高了输送带的稳定性和生产效率。
4. 减少能源消耗：纠偏装置能够减少不必要的能量浪费，降低了设备运行的能耗和成本。
皮带自动纠偏装置通过使用传感器技术和控制系统，实现对输送带偏移的监测和校正。它是一项重要的技术装置，能够有效提高设备的安全性、稳定性和生产效率。在工业生产中的应用广泛，对于输送带的维护和管理起到了重要的作用。皮带自动纠偏装置的原理和应用
