课题二按钮和时间继电器控制双速电动机
多速异步电动机的控制(双速)1
这些事情， 我怎忘了
哈哈！我考虑 到了
双速异步电动机的控制线路
(3) 分析控制电路工作原理。
双速异步电动机的控制线路
(3) 分析控制电路工作原理。 合上电源开关QS 1) △形低速启动运转
按下SB1
KM1
电动机接 线柱
SB1 KM1
KM1
SB1 常 闭 触 头 先 分 断 SB1 对 KM2
时电动机将会反转，产生很大的冲击电流。
(2) 另外，电动机在高速、低速运行时的额定电流不相同。因此，热继电器KH1 和KH2要根据不同保护电路分别调整整定值，不要接错。
双速异步电动机的控制线路
6、课后练习与思考
练习：
试分析时间继电器控制双速电动机的控
制线路工作原理
书（p196）
双速异步电动机的控制线路
双速异步电动机的控制线路
1.双速异步电动机定子绕组的连接
电动机低速工作时，就把三相电源分 别接在出线端U1、V1、W1上，另外三个 出线端U2、V2、W2空着不接，如图所示， 此时电动机定子绕组接成△形，电动机磁 极对数为4极，同步转速为1 500 r／min。
电动机定子绕组接 成△形时，电动机功 率大，转速慢，启动 转矩大，适用于重载 下启动。
4) KM1—— 双速电动机低速运行接触器
5) KM2、KM3 —— 双速电动机高速运行
6)
接触器
6) KH1、KH2 —— 分别为电动机△运行
和YY运行的过载保护元件
7) SB1 —— 低速启动按钮
8) SB2 —— 高速启动按钮
9) SB3 —— 停止按钮
KM1 KM2 KM3
《常用电机控制及调速技术(第3版)》教学讲义 教案项目2
2、训练设备器材准备
教师活动
学生活动
教具使用
5分钟
20分钟
65分钟
一、相关知识
1、三速电机介绍：
2、调速方法：
3、PLC控制要求与方法
二、实践操作
技能训练二：PLC控制三速电动机电路安装技术
1、训练目标
2、训练设备器材准备
3、训练步骤
读图分析；
电器元件安装；
电气及PLC控制电路连接安装；
通电试验、调试排故
4、评分标准
强调：安装工艺要求
按照工艺要求进行安装
完成后，拆除线路并清理板面，清理环境
电气安装等器材和工具
二人一套安装器具、器材；每人一套工具
《常用电机控制与调速技术》教案
2-4
教 师
教学环境
电气实训室
教 具
电气安装等器材、工具
授课日期
班 级
课 时
2
课程
《常用电机控制与调速技术》
项目
项目二三相交流异步电动机的常用调速技术
主要任务
教具使用
25分钟
15分钟
50分钟
一、相关知识
1、变频器参数设置方法：
2、PLC设计方法：
3、电路安装要求：
二、实践操作
技能训练：多段速运行电路安装与调试
1、训练目标
2、训练设备器材准备
3、训练步骤
三段速控制要求；
变频器参数设置；
PLC输入
电气及PLC控制电路连接安装；
通电试验、调试排故
4、评分标准
强调：安全、安装工艺要求
2-5
教 师
教学环境
电气实训室
教 具
电气安装等器材、工具
PLC实验题及试题答案
1、汽车转弯灯的控制假设利用PLC控制汽车转弯灯：如果向左转弯，则将开关扳到左侧（X1接通），左闪灯Y1开始闪烁（亮0.5秒，灭0.5秒）；如果向右转弯，则将开关扳到右侧（X2接通），右闪灯Y2开始闪烁（亮0.5秒，灭0.5秒）；转弯结束，将开关扳到中间（X0接通），Y1或Y2熄灭。
如果驾驶员忘记关灯，则5秒后自动关灯。
2、控制三相异步电机Y―△启动主电路系统图示为一个控制三相交流异步电动机Y―△启动的主电路。
在启动时，首先使接触器KM1、KM2的常开触点闭合，电动机的定子绕组成Y形连接。
电动机启动旋转，经过5秒时间后，再使接触器KM1 的常开触点从接通到断开，而接触器KM3的常开触点闭合，电动机的定子绕组改为△形连接，达到了Y形启动△形运转的目的。
按停止按钮，电动机停止运行。
各元器件说明如图，在自行分析电路功能后，完成考核要求。
输入设备输入端口编号启动按钮S01 X00停止按钮S02 X01输出设备输出端口编号接触器KM1 Y00接触器KM2 Y01接触器KM3 Y02（1）用FX2N系列PLC按三相异步电动机Y―△启动主电路控制电路图改成PLC梯形图、写出语句表。
（2）用模拟装置监控三相异步电动机Y―△启动主电路运行过程。
（3）按基本指令编制的程序，进行程序输入并完成系统调试。
3. 用PLC实行双速电动机控制电路图示为继电器控制4/2极双速电动机启动控制电路，其中SB2为启动按钮，SB1位停止按钮，KT为时间继电器，延时时间为5秒。
当按下启动按钮SB2，接触器KM1和时间继电器KT吸合，电动机按形联结4极启动，经过5 秒延时后，KT的延时触点动作，接触器KM1释放，接触器KM2、KM3、吸合，电机改结成YY形联结，进入2极启动运行。
按停止按钮SB1，电机停止运行。
输入设备输入端口编号停止按钮SB1 X0启动按钮SB2 X1输出设备输出端口编号接触器KM1 Y0接触器KM2 Y1接触器KM3 Y2（2）用模拟设置控制双速电动机启动控制电路的运行过程。
双速电动机手动控制电路(课用)

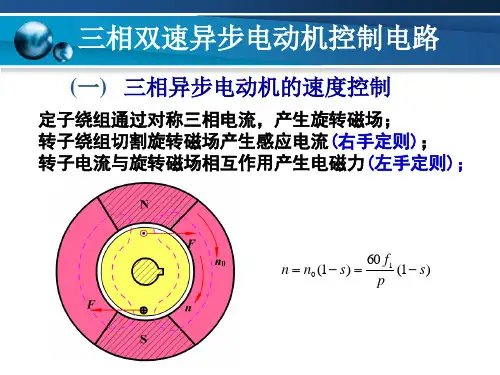

可见，三相异步电动机的调速可从上式中的电源频率 f1、 定子绕组的磁极对数 p 和转差率 s 三个方面入手。 改变定子绕组的磁极对数（变极调速）是常用的一种调 速方法，采用三相双速异步电动机就是变极调速的一种形式。
变极调速
磁极4极，磁极对数P＝2
在有些场合为了减小电动机高速启动时 的能耗，启动时先以△接低速启动运
行，然后自动地转为YY接电动机作 高速运转，这一过程可以用时间继电器来
控制。电路如下图所示。KT为断电延时时 间继电器，KA为中间继电器。电路的工作 过程如下：
三相双速异步电动机自动加速控制电路
先合上电源开关QS，按下启动按钮SB1，时间 继电器KT、接触器KM1、中间继电器KA先后得电且 自锁，将电动机定子绕组接成△形，电动机以低 速启动运转，并通过时间继电器KT和接触器KM1的 常闭触点对接触器KM2、KM3进行联锁。同时，KA 的得电使KT失电，经过一段时间的延时，时间继 电器KT延时断开触点断开，接触器KM1失电，使接 触器KM2、KM3得电，电动机的定子绕组自动地转 为YY接，电动机作高速运转。
（二）双速电动机△/YY接法手动控制电路
图示为三相双速异步电动机手动控制电路。图中KM1为 △接法低速运转接触器，KM2、KM3为YY接法高速运转接触 器，SB3为△接法低速启动运行按钮，SB2为YY接法高速启 动运行按钮。电路的工作过程如下：
1．低速启动运转
先合上电源开关QS，按下启动按钮SB3，接触器KM1得 电且自锁，并通过按钮SB3和接触器KM1的常闭触点对接触 器KM2、KM3联锁，电动机定子绕组作△接法，电动机低速 启动运转。如果再按下按钮SB2，则电动机由低速变为YY 接法高速运转。
课题15--双速异步电动机的控制线路
FU2
KH
3.时间继电器控制双速电动机
QS L1 L2 L3 FU1 低速起动 低速运行 SB1 KM1 KM3 KM2 KT KM3 KM2 KM1 KT KM1 SB3 KM1 KH U1 3 V1 W1 U2 3 W2 V2 U1 U2 V1 V2 W2 W1 M 3～ KM1 低速 KT KM2 KM3 高速YY SB2 KT
2.按钮和接触器控制双速电动机
L1 L2 L3 合上QS 按下SB1 KM1线圈 得电 KM3 KH U1 U1 U2 V1 V2 3 V1 W1 U2 3 W2 V2 SB1 KM1 KM2 QS FU2 KH
FU1
SB3 KM1 KM3 KM2 KM1
SB2
W2 W1 M 3～ KM1
低速
KM3 KM2
V2 U1 V1 U2 V2 W1 W2
L1
L2
L3
双速异步电动机定子绕组的连接
U1 U2 U1 V1 W1 W2
U2
W2
V1
V2 L1 L2 L3
W1 V2 U1 V1 W1 W2
U1 V1 U2 V2
W1 W2
U2 V2
L1
L2
L3
2.按钮和接触器控制双速电动机
L1 L2 L3 QS FU2 KH
FU2
KH
3.时间继电器控制双速电动机
QS L1 L2 L3 FU1 低速起动 低速运行 SB1 KM1 KM1触头动作 KM3 电动机三角形 联接低速起动 松开SB1继续 低速运行 U2 V1 V2 KH U1 3 V1 W1 U2 3 W2 V2 KM2 KT KM3 KM2 KM1 KT KM1 SB3 KM1 U1 W2 W1 M 3～ KM1 低速 KT KM2 KM3 高速YY SB2 KT
《双速异步电动机的控制线路》电子教材(精)
任务五 双速异步电动机的控制线路统非常重要，双速风机的应用也相当广泛.由于地下室受地下条件和空间的限制,在满足风量及风压等参数的条件下，消防的排烟系统和平时的通风换气是可以合用的，也即是同一风机及同一风管，在一般情况下，风机低速运行作为通风换气作用,当发生火灾时，风机立刻变为高速运行，作为消防排烟风机使用。
现某公司要求设计人员在1个工作日内完成该系统控制线路的设计、并由施工部门在3个工作日内根据图纸进行布线安装，调试完毕后投入使用。
2．掌握接触器控制双速异步电动机控制线路的构成、工作原理及特点。
3. 掌握时间继电器控制双速异步电动机控制线路的构成、工作原理及特点.4．能识别和选用元器件,进行外观检查器件的好坏，核查其型号与规格是否符合任务书要求。
掌握常见低压电器的图形符号、文字符号、组成结构；控制器件的动作过程、控制原理。
5．能识读电气原理图，正确分析工作原理和过程.6．能识读安装图、接线图，明确安装要求，确定元器件、电动机等安装位置，确保正确连接线路.按图纸、工艺要求、安全规范和设备要求，安装元器件，按图接线，实现控制线路的正确连接.7．能正确使用仪表进行测试检查，验证电路安装的正确性，并能修正装接的错误点。
按照安全操作规程正确通电试车。
8. 客观地进行考核评价，选出优秀的安装方案和优秀协作团队。
9．按照实训室管理规定，整理工具，清理施工现场。
学习情境一 双速电动机控制线路的认识明确工作内容、工时和工艺等要求。
2． 能掌握双速电机定子绕组的连接方法.3．能识读自动控制高低速控制线路的电气控制原理图,并分析工作原理。
知识准备一、双速异步电动机控制线路工作原理1. 动作流程2。
电路原理图图6-1-1 手动控制高低速线路原理图线路工作原理分析：线路中用接触器KM1把绕组接成三角形，用接触器KM2，KM3把绕组接成双星形，运行中两种接法不能同时接通，因此，在电动机低速-高速控制回路中用了按钮接触器双重联锁控制，既保证了低速与高速控制回路只能单独通电的可靠性，又能很方便地进行速度转换,控制方式灵活，线路可靠性好.但在生产实际中，一些生产机械是不允许进行高速起动的，而需要在低速起动后才能进入高速运转，因此必须对手动控制线路加以改进，通过采用时间继电器来控制双速电动机的低速启动及高速运转.如图6—1—2所示.图6—1—2 自动控制高低速线路原理图线路工作原理简述：合上电源开关QS.低速起动运转：按下SB1SB1常闭先分断SB1常开后闭合KM1线圈得电KM1自锁触头闭合KM1主触头闭合KM1常闭触头分断电动机接成低速启动运转高速运转：按下SB2KT线圈得电KT-2、KT-3未动作KT-1瞬间闭合自锁经KT整定时间KT-2先分断KT-3后闭合KM1线圈失电KM2、KM3线圈得电KM1触头复位电动机M接成YY形高速运转KT线圈失电停转时，按下SB3即可实现。
双速电机的原理及控制方式
双速电机的原理及控制方式双速电机就是有两种速度的电机，常说的△/YY启动电路。
通过改变电机线圈绕组的极对数来改变电机转速。
常用电机极数有4级（2极对数），2极（1极对数）。
电机的同步转速=频率×时间（秒）/极对数4极电机的转速是一分钟1500转，2极电机的转速为一分钟3000转，去掉转差率为电机转子的实际转速。
双速电机线圈△/YY当双速电机线圈绕组△接法时（左图），U1、V1、W1端供入三相电源时，为低速运转。
当帮U1、V1、W1端短接在一起，提起来抖一抖电机线圈绕组就变成了YY接法（右图），U2、V2、W2端供入三相电源，高速运行，YY接法转速是△接法的两倍。
双速电机主电路接线双速电机主电路KM1接触器给双速电机U1、V1、W1供电，电机△低速运行，KM1吸合。
KM2接触器给双速电机U、V2、W2端供电。
KM3接触器主触点的下桩头接入电机的U1、V1、W1，接触器主触点的上桩头使用短接线连接在一起。
当KM3吸合时，U1、V1、W1端短接在一起。
电机YY高速运行时，KM2、KM3吸合。
双速电机控制电路手动切换手动切换高低速采用手动切换电路，按下SB1为低速运行，按下SB2为高速运行。
帮KM2、KM3看成一个接触器时，△/YY控制电路其实就是一个正反转电路。
采用接触器按钮双重互锁电路。
当按下SB1，KM1吸合电机低速运行，低速运行时按下SB2，KM1停止，KM2、KM3吸合电机YY高速运行。
当然高速运行时也可以直接切换成低速运行。
低速能直接转换成高速，得益于接触器辅助触点、按钮触点动作时，常闭触点先断开，常开触点后闭合，他们虽然感觉是同时动作的，实际上它们是有先后顺序的。
这一点在接触器、继电器控制电路非常重要。
自动切换通电延时时间继电器自动切换SA为转换开关，当转换开关切换到1时，电路为低速运行，KM1接触器吸合。
当转换开关切换到2时，电机为高速运行。
电机并不是直接高速运行，先低速再高速。
张家港职业教育中心校项目校本教材
张家港职业教育中心校自编教材电力拖动编者：邹维红朱庆和电工电子教研组二〇〇六年九月编写说明面向21世纪的全球变革趋势，为适应全球经济一体化对人才的知识、能力和素质的要求，教育教学改革势在必行。
随着人才培养模式的改革与发展，整个课程体系与结构发生了较大的变化。
本教材在多次征求各方面意见，充分考虑到职业技术教育培养的是各行各业生产一线的熟练劳动者和社会需要的各种技术应用型人才，同时也兼顾到学生终身学习的需要，降低起点而不减少内容为要求，尽可能使学生易学易懂。
本教材主要内容包括全压启动、降压启动、多速异步电动机控制、制动以及机床线路共五个大项目。
每一个项目分为几个具体的课题，每个课题尽力从理论到操作实现理实一体化教学，让学生在懂得基础知识的同时能够掌握所学知识的应用。
基础控制电路（全压启动、降压启动、多速异步电动机控制、制动）单元由邹维红老师编写，机床线路单元由朱庆和、徐勇田两位老师编写。
鉴于编者水平有限，加之时间仓促，本稿肯定有不妥之处，请同学们在使用过程中发现问题及时反馈，多提出宝贵意见，我们将不断改善、完善本课程。
张家港职业教育中心校电工电子教研组二〇〇六年九月目录项目一：全压启动 (1)课题一：电动机正转自锁控制线路 (2)课题二：电动机连续与点动混合控制线路 (11)课题三：电动机接触器联锁正反转控制线路 (16)课题四：电动机自动往返控制线路 (20)课题五：电动机顺序控制线路 (25)课题六：电动机多地控制线路 (29)项目二：降压启动 (32)课题一：按钮、接触器控制Ｙ－△降压启动电路图 (32)课题二：时间继电器自动控制Ｙ－△降压启动电路 (36)项目三：多速异步电动机控制 (41)课题一：接触器控制双速电动机的控制线路 (41)课题二：按钮和时间继电器控制双速电动机 (45)项目四：制动 (48)课题一：反接制动 (48)课题二：能耗制动 (52)项目五：机床线路 (59)课题一：CA6140型车床控制线路的分析与安装 (59)课题二：M7120型平面磨床电气控制线路的分析与安装 (63)课题三：X62W型万能铣床电气控制线路的分析安装 (71)课题四：Z35型摇臂钻床电气控制线路的分析与安装 (80)。
项目3按钮和时间继电器控制双速异步电动机变速控制线路安装调试及故障处理
相关理论知识
相关理论知识
二、按钮和时间继电器控制双速异步电动机控制线路 的工作原理
1）根据图3.3所 示，按钮和时 间继电器控制 双速异步电机 变速控制线路 原理图，线路 的工作原理如 图3.23所示。
2）停止：按下 SB3即可。
巩固训练
1、技能训练要求
1）会使用常用电工工具，电工仪表；会识别、选择、使用元器件、导线。
机床电气控制
Electrical Control Of Machinery Tools
项目3 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
教学目标
通过本项目的培训，你将学会运用电工 工具对按钮和时间继电器控制双速异步电 动机变速控制线路的安装及调试、维修。 学会识读、绘制按钮和时间继电器控制双 速异步电动机变速控制电气图，并进一步 了解其工作原理。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
场景描述
任务目标
技能点：
1.会选择、安装及标识按钮和时间继电器控制双速异步电动 机变速控制线路的元器件。 2.能安装控制线路。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
3.能调试控制线路。 4.能处理控制线路故障。 知识点： 1.按钮和时间继电器控制双速 异步电动机变速控制线路的 工作原理。 2.双速异步电动机定子绕组的 连接方法。
任务 按钮和时间继电器控制双速异步电动机变速控制 线路安装调试及故障处理
（2）故障二：电动机无法从低 速自动换成高速。故障分析及 排除流程如图3.19所示。
相关理论知识 一、按钮和时间继电器控制双速异步电动机变速控制
线路基本知识
双速异步电动机定子绕组的连接方法：
课题6：接触器控制双速电动机的控制线路
诸暨技师学院《电工实习》教案总第课时实习课题课题六：接触器控制双速电动机的控制线路教学课时20课时教学目标掌握接触器控制双速电动机的控制线路。
会线路检测与排除故障。
理论要求了解电动机调速的方法，掌握双速电动机定子的连接方法，掌握接触器控制双速电动机的控制线路的工作原理。
实践要求会安装接触器控制双速电动机的控制线路，会线路检测与排除故障。
教学程序教学仪器电工工具一套，电工训练板一块（含必要元件），兆欧表、钳形电流表、万用表各一块，三相电源。
理论内容一、电路原理1、说明由三相异步电动机的转速公式n=(1-s)60f1/p可知，改变异步电动机转速的方法有三种：改变电源频率f1、改变转差率s、改变磁极对数p。
