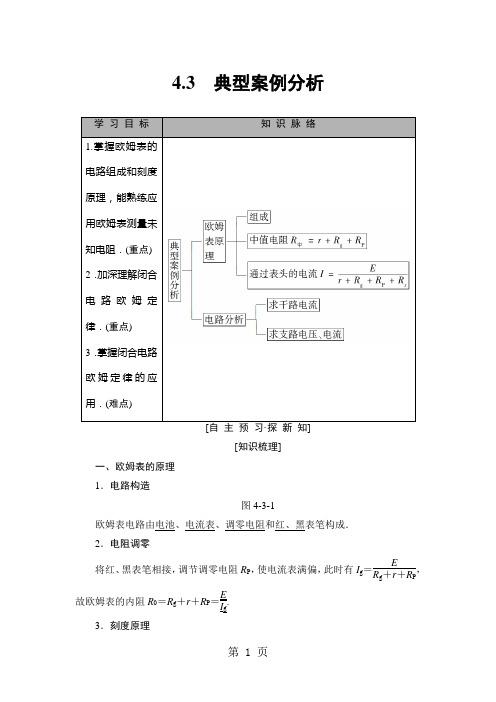

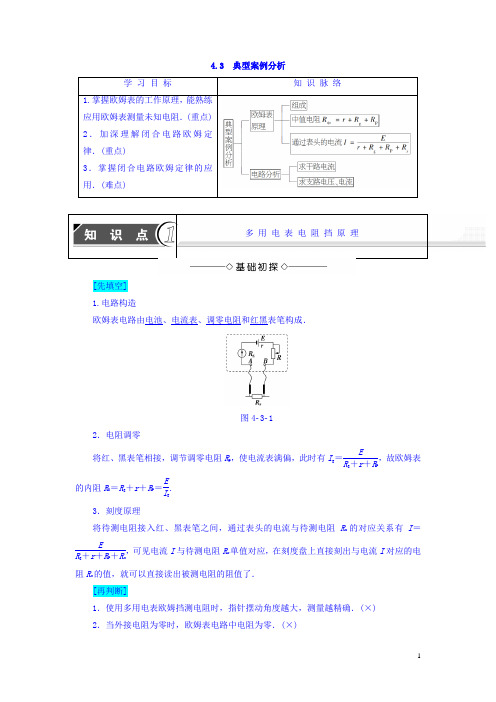

4.3 典型案例分析学习目标知识脉络1.掌握欧姆表的工作原理,能熟练应用欧姆表测量未知电阻.(重点)2.加深理解闭合电路欧姆定律.(重点)3.掌握闭合电路欧姆定律的应用.(难点)多用电表电阻挡原理[先填空]1.电路构造欧姆表电路由电池、电流表、调零电阻和红黑表笔构成.图4312.电阻调零将红、黑表笔相接,调节调零电阻R P,使电流表满偏,此时有I g=ER g+r+R P,故欧姆表的内阻R0=R g+r+R P=EI g.3.刻度原理将待测电阻接入红、黑表笔之间,通过表头的电流与待测电阻R x的对应关系有I=ER g+r+R P+R x,可见电流I与待测电阻R x单值对应,在刻度盘上直接刻出与电流I对应的电阻R x的值,就可以直接读出被测电阻的阻值了.[再判断]1.使用多用电表欧姆挡测电阻时,指针摆动角度越大,测量越精确.(×)2.当外接电阻为零时,欧姆表电路中电阻为零.(×)3.当被测电阻R x与欧姆表内阻R0相等时,欧姆表指针指在刻度盘中央位置.(√) [后思考]观察多用电表表盘、电阻挡的零刻度线是在左边还是右边?图432【提示】右边.[合作探讨]甲乙丙图433如图433所示,乙、丙电路中的电流表A与甲图中的电流表相同.探讨1:甲、乙、丙电路分别对应什么电表的电路图?【提示】甲为电流表的电路、乙为欧姆表的电路,丙为电压表的电路.探讨2:试将电路图甲、乙、丙组合在一起,画出对应的多用电表的电路图.【提示】[核心点击]1.原理如图434所示.甲乙丙图434欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I=ER x+R+R g+r,R x与电流I一一对应,故可以将表盘上的电流值改为电阻值,就可以从表盘上直接读出电阻的数值,这样就制成了一个欧姆表.其中,R也叫调零电阻,R+R g+r为欧姆表的内阻.2.刻度标注刻度标注方法标注位置“0 Ω”红、黑表笔相接调节调零电阻使指针满偏被测电阻R x=0满偏电流I g处“∞ Ω”红、黑表笔不接触表头指针不偏转被测电阻R x=∞电流为零处中值电阻R x=r+R+R g刻度盘正中央“R x”红、黑表笔接R x I x=Er+R+R g+R xR x与I x一一对应与R x对应电流I x处1.(多选)关于欧姆表,下列说法正确的是( )A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行欧姆调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行欧姆调零【解析】欧姆表是根据闭合电路欧姆定律制成的,故A正确,由I x=ER+r+R g+R x知I x与R x不成比例关系,刻度不均匀,B错误.使用欧姆表时,每换一次挡都必须重新欧姆调零,C正确,D错误.【答案】AC2.一个用满偏电流为3 mA的电流表改装成的欧姆表,调零后用它测量1 000 Ω的标准电阻时,指针恰好指在刻度盘的正中间.如用它测量一个未知电阻时,指针指在1 mA处,则被测电阻的阻值为( )【导学号:29682024】A .1 000 ΩB .5 000 ΩC .1 500 ΩD .2 000 Ω【解析】 设欧姆表的内阻为R 内,由欧姆定律知: 3×10-3A =E R 内,1.5×10-3A =E R 内+1 000 Ω,所以R 内=1 000 Ω,E =3 V ,又1×10-3A =ER 内+R x,所以R x =2 000 Ω.【答案】 D3.如图435所示为欧姆表的原理示意图.其中,电流表的满偏电流为300 μA,内阻R g =100 Ω,调零电阻最大值R =50 kΩ,串联的定值电阻R 0=50 Ω,电源电动势E =1.5 V ,当电流是满偏电流的二分之一时,用它测得的电阻R x 是多少?图435【解析】 使用欧姆表测量电阻时,对电路应用闭合电路欧姆定律,当电流表满偏时有:I g =ER 内,其中R 内为欧姆表的内阻.所以有:R 内=E I g =1.5300×10-6Ω=5 000 Ω用它测量电阻R x 时,当指针指在表盘中央时有12I g =ER 内+R x得:R x =2EI g-R 内=5 000 Ω故测得的电阻R x 是5 000 Ω. 【答案】 5 000 Ω闭 合 电 路 欧 姆 定 律 的 应 用[先填空]1.如图436所示电路,当S1闭合,S2断开时,电路中总电阻R=R1+r,总电流I=ER1+r,路端电压U=E-Ir.图4362.当S1、S2都闭合时,电路中总电阻R′=R1R2R1+R2+r,路端电压减小(选填“增大”或“减小”)[再判断]1.电路中的用电器越多,总电阻越大.(×)2.当外电路用电器并联时,支路越多,干路电流越大.(√)3.闭合电路中干路电流越大,路端电压越大.(×)[后思考]随着夜幕的降临,用电逐渐达到高峰,这时会发现电灯不如平常亮了,你怎样解释这个现象?【提示】照明电路的用电器是并联的.用电高峰时,用电器增多,电路中的总电阻减小,干路上的总电流增大,电路上损失的电压增大,各支路上的电压减小,故电灯不如平常亮.[合作探讨]如图437所示,电源的电动势E=10 V,内电阻r=1 Ω,电阻R的阻值大小可调节.图437探讨1:试求解当外电阻R分别为3 Ω、4 Ω、7 Ω时所对应的路端电压.【提示】7.5 V,8 V,8.75 V.探讨2:通过上述计算结果,你发现了怎样的规律?试通过公式论证你的结论.【提示】外电阻越大,电源的路端电压越大.当外电阻R增大时,由I=Er+R可知电流I减小,由U=E-Ir可知,路端电压增大.[核心点击]1.闭合电路欧姆定律的两种形式闭合电路欧姆定律有两种形式I=ER+r和U外=E-Ir.(1)I=ER+r只适用于外电路为纯电阻的闭合电路.(2)由于电源的电动势E和内电阻r不受R变化的影响,由I=ER+r可知随着R的增大,电路中电流I减小.(3)U外=E-Ir既适用于外电路为纯电阻的闭合电路,也适用于外电路为非纯电阻的闭合电路.2.应用闭合电路欧姆定律计算的两种方法(1)充分利用题中条件结合闭合电路欧姆定律I=ER+r列方程求解,求出电流I是解决问题的关键,I是联系内、外电路的桥梁.(2)根据具体问题可以利用图像法,这样解决问题更方便.4.(多选)如图438所示的电路中,电源电动势E=9 V,内阻r=3 Ω,R=15 Ω,下列说法中正确的是( )图438A.当S断开时,U AC=9 VB.当S闭合时,U AC=9 VC.当S闭合时,U AB=7.5 V,U BC=0D.当S断开时,U AB=0,U BC=0【解析】当S断开时,U AC与U BC为路端电压,等于电源电动势,A正确,D错误;当S闭合时,U AC=U AB=ER+rR=7.5 V,U BC=I×0=0,B错误,C正确.【答案】AC5.如图439所示,电灯L标有“4 V 1 W”.滑动变阻器R的总电阻为50 Ω.当滑片P滑至某位置时,L恰好正常发光,此时电流表示数为0.45 A.由于外电路发生故障,电灯L突然熄灭,此时电流表示数变为0.5 A,电压表示数为10 V.若导线连接完好,电路中各处接触良好.试问:图439(1)发生的故障是短路还是断路?发生在何处?(2)发生故障前,滑动变阻器接入电路的阻值为多大?(3)电源的电动势和内电阻为多大?【导学号:29682025】【解析】(1)电路发生故障后,电流表读数增大,路端电压U=U2=I2R2也增大,因此外电路总电阻增大,一定在外电路某处发生断路.由于电流表有读数,R2不可能断路,电压表也有读数.滑动变阻器R也不可能断路,只可能是电灯L发生断路.(2)L断路后,外电路只有R2,因无电流流过R,电压表示数即为路端电压U2=U端=10 V,R2=U2 I2=100.5Ω=20 Ω.L未断路时恰好正常发光,U L=4 V,I L=PU=0.25 A.U端′=U2′=I2′·R2=0.45×20 V=9 V.R=U RI R=U端′-U LI L=9-40.25Ω=20 Ω.(3)根据闭合电路欧姆定律E=U+Ir知,故障前E=9+(0.45+0.25)r,故障后E=10+0.5r.得r=5 Ω,E=12.5 V.【答案】(1)断路电灯L处(2)20 Ω (3)12.5 V 5 Ω电路故障的分析方法故障特点检测方法断路电源电压不为零而电阻为零,如果外电路中两点间有电压,说明两点间有断点,而这两点与电源的连接部分无断点若是单一支路,则U=0的两点间完好,U≠0的两点间断路;若是复杂电路,依据直流电路动态变化R→∝分析短路有电流通过电路而该电路两端电压为零若是单一支路,则U=0的两点间短路,U≠0的两点间断路;若是复杂电路,依据动态变化R→0分析。
2018-2019学年沪科选修3-1 4.3 典型案例分析 学案-精选教学文档

4.3典型案例分析[知识梳理]一、欧姆表的原理1.电路构造图4-3-1欧姆表电路由电池、电流表、调零电阻和红、黑表笔构成.2.电阻调零将红、黑表笔相接,调节调零电阻R P,使电流表满偏,此时有I g=ER g+r+R P,故欧姆表的内阻R0=R g+r+R P=E I g.3.刻度原理将待测电阻接入红、黑表笔之间,通过表头的电流与待测电阻R x的对应关系有I=ER g+r+R P+R x,可见电流I与待测电阻R x单值对应,在刻度盘上直接刻出与电流I对应的电阻R x的值,就可以直接读出被测电阻的阻值了.二、闭合电路欧姆定律的应用1.如图4-3-2所示电路,当S1闭合,S2断开时,电路中总电阻R=R1+r,总电流I=ER1+r,路端电压U=E-Ir.图4-3-22.当S1、S2都闭合时,电路中总电阻R′=R1R2R1+R2+r,路端电压减小(选填“增大”或“减小”).[基础自测]1.思考判断(正确的打“√”,错误的打“×”.)(1)使用多用电表欧姆挡测电阻时,指针摆动角度越大,测量越精确.(×)(2)当外接电阻为零时,欧姆表电路中电阻为零.(×)(3)当被测电阻R x与欧姆表内阻R0相等时,欧姆表指针指在刻度盘中央位置.(√)(4)电路中的用电器越多,总电阻越大.(×)(5)当外电路用电器并联时,支路越多,干路电流越大.(√)(6)闭合电路中干路电流越大,路端电压越大.(×)【提示】(1)×多用电表欧姆挡指针在中央位置附近最精确.(2)×欧姆表的内部有电阻.(4)×当用电器并联时,越多总电阻越小.(6)×根据U外=E-Ir,干路电流越大,路端电压越小.2.(多选)关于欧姆表,下列说法正确的是()【导学号:69682204】A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行欧姆调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行欧姆调零AC[欧姆表是根据闭合电路欧姆定律制成的,故A正确,由I x=ER+r+R g+R x知I x与R x不成比例关系,刻度不均匀,B错误.使用欧姆表时,每换一次挡都必须重新欧姆调零,C正确,D错误.]3.在电源一定的闭合电路中,下列哪个说法正确()A.路端电压与外电阻成正比B.路端电压随外电阻的增大而增大C.外电路短路时,路端电压的值等于电源电动势的值D.路端电压一定大于内电路的电压B[由闭合电路欧姆定律可得:I=ER+r,E=U+Ir,联立得U=E-ER+r·r,故A错误,B正确;电路短路时R=0,路端电压等于0,故C,D错误.][合作探究·攻重难]1.原理如图4-3-3所示甲乙丙图4-3-3欧姆表测量电阻的理论根据是闭合电路欧姆定律,所以通过表头的电流为:I=ER x+R+R g+r,R x与电流I一一对应,故可以将表盘上的电流值改为电阻值,就可以从表盘上直接读出电阻的数值,这样就制成了一个欧姆表.其中,R也叫调零电阻,R+R g+r为欧姆表的内阻.2.中值电阻:R+R g+r是多用电表电阻挡的内阻,当被测电阻R x=R+R g+r时,通过表头的电流I=E(R+R g+r)+R x=I g2,即通过表头的电流为满偏电流的一半,此时指针指在刻度盘的中央,所以一般电阻挡的内阻称为中值电阻.3.刻度方法及位置流电源(一般为电池)、一个电阻和一表头相串联,两个表笔分别位于此串联电路的两端.现需要测量多用电表内电池的电动势,给定的器材有:待测多用电表,量程为60 mA的电流表,电阻箱,导线若干.实验时,将多用电表调至×1 Ω挡,调好零点;电阻箱置于适当数值.完成下列填空:(1)仪器连线如图4-3-4所示(a和b是多用电表的两个表笔).若两电表均正常工作,则表笔a为________(填“红”或“黑”)色.图4-3-4(2)若适当调节电阻箱后,图4-3-5中多用电表、电流表与电阻箱的示数分别如图中(a)、(b)、(c)所示,则多用电表的读数为________ Ω,电流表的读数为________ mA,电阻箱的读数为________ Ω.(a)(b)(c)图4-3-5(3)计算得到多用电表内电池的电动势为________ V.(保留3位有效数字)【解析】(1)多用电表在使用时必须使电流从红表笔(正接线柱)流进,黑表笔(负接线柱)流出,串联的电流表也必须使电流从正接线柱流进,负接线柱流出,所以可以判断电流是从a表笔流出的为黑表笔.(2)多用电表用×1 Ω挡,由图示可知,其示数为14.0×1 Ω=14.0 Ω;电流表的量程是60 mA,由图示可知,其分度值为1 mA,示数为53.0 mA;电阻箱的读数为:0×100 Ω+0×10 Ω+4×1 Ω+6×0.1 Ω=4.6 Ω.(3)当表头短接时电路电流最大为表头的满偏电流I g=Er+R+r g,将R g取为r+r g+R,为多用电表的内阻,当待测电阻等于R g时,表头半偏,表针指在欧姆表盘的中值上,所以R g又称为中值电阻.当选择×1 Ω挡测量时中值电阻直接在欧姆表盘上读数为15 Ω,在(2)中多用电表外的电阻为多用电表的读数14.0 Ω,干路电流是53.0 mA,则电源电动势是E=I(R内+R外)=0.053×(15+14) V=1.537 V≈1.54 V.【答案】(1)黑(2)14.053.0 4.6(3)1.54巧用电阻箱测定电动势此题创新性地利用电流表和电阻箱测量欧姆表的电源电动势,解题关键就是从表盘中读出欧姆表的内阻,利用闭合电路欧姆定律求解.[针对训练]1. (多选)如图4-3-6所示为多用电表欧姆挡的内部电路,a、b为表笔插孔.下列说法中正确的是()图4-3-6A.a孔插红表笔B.表盘刻度是均匀的C.用×100 Ω挡测量时,若指针指在0附近,则应换用×1 kΩ挡D.测量“220 V 100 W”的灯泡的电阻,会发现测量的电阻比484 Ω小AD[由图示可知,a插孔与内置电源负极相连,则a插孔是“+”插孔,a孔应插红表笔,故A正确;欧姆表刻度盘不均匀,右侧稀疏左侧密集,故B错误;用×100 Ω挡测量时,若指针指在0 Ω附近,说明所选挡位太大,应换小挡,应换用×10 Ω挡,故C错误;测灯泡电阻时应把灯泡从电路中断开,其温度比灯泡正常发光时的温度低,电阻小于灯泡正常发光时的电阻,因此测量“220 V 100 W”的灯泡的电阻,会发现测量的电阻比484 Ω小,故D正确.]2.如图4-3-7所示为一简单欧姆表原理示意图,其中电流表的满偏电流I g=300 μA,内阻R g=100 Ω,可变电阻的最大阻值为10 kΩ,电池的电动势E=1.5 V,内阻r=0.5 Ω,图中与接线柱A相连的表笔颜色应是________色,按正确使用方法测量电阻R x的阻值时,指针指在刻度盘的正中央,则R x=________ kΩ.若该欧姆表使用一段时间后,电池电动势变小、内阻变大,但此表仍能调零,按正确使用方法再测上述R x,其测量结果与原结果相比较________(选填“偏大”“偏小”或“不变”).【导学号:69682205】图4-3-7【解析】根据电流从红表笔进,从黑表笔出可得图中与接线柱A相连的表笔颜色应是红色,欧姆表的内阻为r内=EI g=1.50.3×10-3kΩ=5 kΩ,按正确使用方法测量电阻R x的阻值时,指针指在刻度盘的正中央,即电路电流为I g2,故有I g 2=Er内+R x,解得R x=5 kΩ,当电池电动势变小、内阻变大时,欧姆得重新调零,由于满偏电流I g不变,由公式:r内=EI g,欧姆表内阻r内得调小,待测电阻的测量值是通过电流表的示数体现出来的,由I=Er内+R x=I g1+R xr内,可知当r内变小时,I变小,指针跟原来的位置相比偏左了,故欧姆表的示数变大了.【答案】红5变大1.闭合电路欧姆定律有两种形式I=ER+r和U外=E-Ir.(1)I=ER+r只适用于外电路为纯电阻的闭合电路.(2)由于电源的电动势E和内电阻r不受R变化的影响,由I=ER+r可知随着R的增大,电路中电流I减小.(3)U外=E-Ir既适用于外电路为纯电阻的闭合电路,也适用于外电路为非纯电阻的闭合电路.2.应用闭合电路欧姆定律计算的两种方法(1)充分利用题中条件结合闭合电路欧姆定律I=ER+r列方程求解,求出电流I是解决问题的关键,I是联系内、外电路的桥梁.(2)根据具体问题可以利用图像法,这样解决问题更方便.如图4-3-8所示,电灯L标有“4 V 1 W”.滑动变阻器R的总电阻为50 Ω.当滑片P滑至某位置时,L恰好正常发光,此时电流表示数为0.45 A.由于外电路发生故障,电灯L突然熄灭,此时电流表示数变为0.5 A,电压表示数为10 V.若导线连接完好,电路中各处接触良好.试问:图4-3-8(1)发生的故障是短路还是断路?发生在何处?(2)发生故障前,滑动变阻器接入电路的阻值为多大?(3)电源的电动势和内电阻为多大?思路点拨:①电压表示数增大,说明路端电压增大,外电路总电阻增大,进一步说明电路某处断路.②由故障前和故障后分别列出方程可求解电动势和内阻.【解析】(1)电路发生故障后,电流表读数增大,路端电压U=U2=I2R2也增大,因此外电路总电阻增大,一定在外电路某处发生断路.由于电流表有读数,R 2不可能断路,电压表也有读数.滑动变阻器R 也不可能断路,只可能是电灯L 发生断路.(2)L 断路后,外电路只有R 2,因无电流流过R ,电压表示数即为路端电压U 2=U 端=10 V ,R 2=U 2I 2=100.5 Ω=20 Ω.L 未断路时恰好正常发光,U L =4 V ,I L =P U =0.25 A.U 端′=U 2′=I 2′·R 2=0.45×20 V =9 V .R =U R I R=U 端′-U L I L =9-40.25 Ω=20 Ω. (3)根据闭合电路欧姆定律E =U +Ir 知,故障前E =9+(0.45+0.25)r ,故障后E =10+0.5r .得r =5 Ω,E =12.5 V .【答案】 (1)断路 电灯L 处 (2)20 Ω (3)12.5 V 5 Ω电路故障分析方法(1)断路故障的判断:用电压表与电源并联,如果有电压再逐段缩小与电路并联的范围,当电压表的指针示数等于或接近电动势E 且并联的元件唯一时,可判断断点的位置.(2)短路故障的判断:用电压表与电源并联,如果有电压再逐段与电路并联.如果电压表的指针没有偏转,说明该部分电路被短路;如果电压表的指针有偏转,说明该部分电路不被短路或不完全被短路.[针对训练]3.如图4-3-9所示的电路中,电源的电动势为6 V ,当开关S 接通后,灯泡L 1和L 2都不亮,用电压表测得各部分的电压是U ab =6 V ,U ad =0 V ,U cd =6 V ,由此可断定( )图4-3-9A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路C[由U ab=6 V可知,电源完好,灯泡都不亮,说明电路当中出现断路故障,且在外电路之间.由U cd=6 V可知,灯泡L1与变阻器R是通的,断路故障出现在c、d之间,故灯L2断路.所以选项C正确.]4.如图4-3-10所示,将一根粗细均匀的电阻丝弯成一个闭合的圆环,接入电路中,电路与圆环的O点固定,P为与圆环良好接触的滑动头,闭合开关S,在滑动头P缓慢地由m点经n点移到q点过程中,电容器C所带的电荷量将()【导学号:69682206】图4-3-10A.由少变多B.由多变少C.先增多后减少D.先减少后增多D[因圆环的两部分电阻并联,则当两部分电阻相等时阻值最大,则当滑动头P由m点经n点移到q点的过程中,电路总电阻先变大后变小,由闭合电路欧姆定律得知,电路中电流先变小后变大,R的电压先变小后变大,对于电容器,其电压等于R两端的电压,则由Q=CU,可知电容器的电荷量先减少后增多,故D正确.][当堂达标·固双基]1.(多选)关于多用电表表面上的刻度线,下列说法中正确的是()A.直流电流刻度线和直流电压刻度线都是均匀的,可以共用一个刻度B.电阻刻度是不均匀的C.电阻刻度上的零刻度与直流电流的最大刻度线相对应D.电阻刻度上的零刻度与直流电流的最大刻度线不对应ABC[电流表和电压表零刻度线在左侧,最大值在右侧,刻度均匀;欧姆表零刻度线在右侧,最大值在左侧,不均匀,故A 、B 、C 正确.]2.如图4-3-11所示,当开关S 断开时,理想电压表示数为3 V ,当开关S 闭合时,电压表示数为1.8 V ,则外电阻R 与电源内阻r 之比为( )【导学号:69682207】图4-3-11A .5∶3B .3∶5C .2∶3D .3∶2D [S 断开时,电压表的读数等于电源电动势,即E =3 V ,S 闭合时电压表读数为路端电压,即U =1.8 V ,所以U 内=E -U =1.2 V .根据串联电路电压分配知R ∶r =3∶2,故答案为D 项.]3.若某欧姆表表头的满偏电流为5 mA ,内接一节干电池,电动势为1.5 V ,那么该欧姆表的内阻为多少欧?待测电阻接入红、黑表笔之间时,若指针转至满刻度的34处,则待测电阻的阻值为多少欧?【解析】 R 内=E I g = 1.55×10-3 Ω=300 Ω因为I =E R 内+R x所以R x =E I -R 内= 1.534×5×10-3Ω-300 Ω=100 Ω. 【答案】 300 100。
2019-2020高中物理沪科版选修3-1配套训练:4.3 典型案例分析 Word版含解析

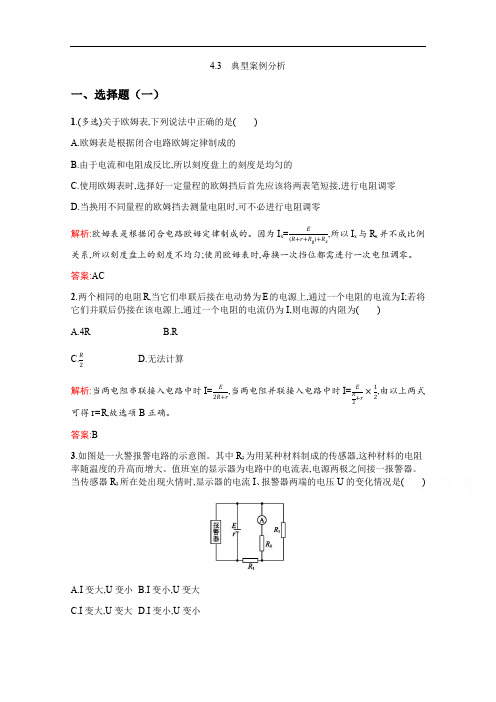

4.3 典型案例分析一、选择题(一)1.(多选)关于欧姆表,下列说法中正确的是()A.欧姆表是根据闭合电路欧姆定律制成的B.由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C.使用欧姆表时,选择好一定量程的欧姆挡后首先应该将两表笔短接,进行电阻调零D.当换用不同量程的欧姆挡去测量电阻时,可不必进行电阻调零解析:欧姆表是根据闭合电路欧姆定律制成的。
因为I x=,所以I x与R x并不成比例关系,所以刻度盘上的刻度不均匀;使用欧姆表时,每换一次挡位都需进行一次电阻调零。
答案:AC2.两个相同的电阻R,当它们串联后接在电动势为E的电源上,通过一个电阻的电流为I;若将它们并联后仍接在该电源上,通过一个电阻的电流仍为I,则电源的内阻为()A.4RB.RC. D.无法计算解析:当两电阻串联接入电路中时I=,当两电阻并联接入电路中时I=,由以上两式可得r=R,故选项B正确。
答案:B3.如图是一火警报警电路的示意图。
其中R3为用某种材料制成的传感器,这种材料的电阻率随温度的升高而增大。
值班室的显示器为电路中的电流表,电源两极之间接一报警器。
当传感器R3所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是()A.I变大,U变小B.I变小,U变大C.I变大,U变大D.I变小,U变小解析:当传感器R3所在处出现火情时,由题意可知,R3增大,回路总电阻增大,干路电流减小,路端电压U变大,而U R2=E-I总(r+R1),则R2两端电压增大,流过R2的电流变大,选项C正确。
答案:C4.把一个量程为5 mA的电流表改装成欧姆表R×1挡,电流表的内阻是50 Ω,电池的电动势是1.5 V,经过调零之后测电阻,当欧姆表指针指到满偏的位置时,被测电阻的阻值是() A.50 Ω B.100 ΩC.16.7 ΩD.400 Ω解析:由欧姆表的原理及闭合电路欧姆定律可得I g=,R内==300Ω,经过调零之后测电阻,内,解得R x=100Ω。
(沪科版)物理选修【3-1】第4章《典型案例分析》导学案

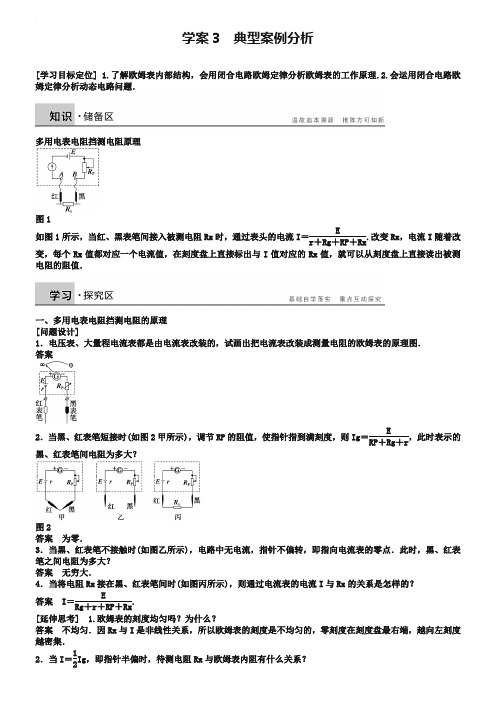

学案3 典型案例分析[学习目标定位] 1.了解欧姆表内部结构,会用闭合电路欧姆定律分析欧姆表的工作原理.2.会运用闭合电路欧姆定律分析动态电路问题.多用电表电阻挡测电阻原理图1如图1所示,当红、黑表笔间接入被测电阻Rx时,通过表头的电流I=Er+Rg+RP+Rx.改变Rx,电流I随着改变,每个Rx值都对应一个电流值,在刻度盘上直接标出与I值对应的Rx值,就可以从刻度盘上直接读出被测电阻的阻值.一、多用电表电阻挡测电阻的原理[问题设计]1.电压表、大量程电流表都是由电流表改装的,试画出把电流表改装成测量电阻的欧姆表的原理图.答案2.当黑、红表笔短接时(如图2甲所示),调节RP的阻值,使指针指到满刻度,则Ig=ERP+Rg+r,此时表示的黑、红表笔间电阻为多大?图2答案为零.3.当黑、红表笔不接触时(如图乙所示),电路中无电流,指针不偏转,即指向电流表的零点.此时,黑、红表笔之间电阻为多大?答案无穷大.4.当将电阻Rx接在黑、红表笔间时(如图丙所示),则通过电流表的电流I与Rx的关系是怎样的?答案I=ERg+r+RP+Rx.[延伸思考] 1.欧姆表的刻度均匀吗?为什么?答案不均匀.因Rx与I是非线性关系,所以欧姆表的刻度是不均匀的,零刻度在刻度盘最右端,越向左刻度越密集.2.当I=12Ig,即指针半偏时,待测电阻Rx与欧姆表内阻有什么关系?答案 当I =12Ig(指针半偏)时,Rx =r +Rg +RP ,即欧姆表表盘的中值电阻等于欧姆表内阻. [要点提炼]1.欧姆表内部结构:表头、电源、可变电阻.2.欧姆表原理:闭合电路欧姆定律.如图1所示,由I =E Rg +r +RP +Rx知,每个Rx 值都对应一个电流值,在刻度盘上直接标出与I 值对应的Rx 值,就可以从刻度盘上直接读出被测电阻的阻值.3.I 与Rx 不成比例,欧姆表的刻度不均匀.欧姆表的电阻零刻度是电流最大刻度处,而欧姆表电阻“∞”刻度是电流零刻度处,所以欧姆表偏角越大,表明被测电阻越小.4.当欧姆表指针指向表盘中央时,有12Ig =E Rx +Rg +r +R,解得Rx =Rg +r +R =R 内,即当指针半偏时,表盘的中值电阻R 中=R 内.二、闭合电路的动态问题分析[问题设计]如图3所示电路,电源内阻不可忽略.开关S 闭合后,在滑动变阻器R0的滑动端向下滑动的过程中.图3(1)电路中的总电阻如何变化?(2)通过电源的电流如何变化?(3)内电压如何变化?外电压(即电压表的示数)如何变化?(4)R1两端电压(即电压表示数)如何变化?(5)R2和R0并联部分电压(即电压表的示数)如何变化?(6)R2上的电流(即的示数)如何变化?答案 (1)R0滑动端向下滑动,使R0减小,电路中的总电阻R 总减小(2)由I =U R 总+r知,R 总减小,I 增大 (3)由U 内=Ir ,知U 内增大由U 外=E -Ir 知,U 外减小,示数减小.(4)R1两端电压U1=IR1,U1增大,示数增大.(5)R2和R0并联电压U 并=U 外-U1,所以U 并减小,示数减小.(6)R2上的电流I2=U 并R2,因U 并减小,故I2减小,示数减小. [要点提炼]闭合电路动态问题分析的具体步骤:(1)由题目给出的条件判断动态的变化,进而判断闭合电路总电阻的变化情况;(2)依据I =E R +r,判断闭合电路干路电流的变化情况; (3)依据U =E -Ir ,判断外电路电压(路端电压)的变化情况;(4)依据分压、分流原理判断电路其他部分电流、电压的变化情况.一、欧姆表的原理例1 如图4所示为一简单欧姆表原理示意图,其中电流表的满偏电流Ig =300 μA ,内阻Rg =100 Ω,可变电阻R 的最大阻值为10 k Ω,电池的电动势E =1.5 V ,内阻r =0.5 Ω,图中与接线柱A 相连的表笔颜色应是________色.按正确使用方法测量电阻Rx 阻值时,指针指在刻度盘的正中央,则Rx =________k Ω,若该欧姆表使用一段时间后,电池电动势变小、内阻变大,但此表仍能调零,按正确使用方法再测上述Rx ,其测量结果与原结果相比将________(填“变大”、“变小”或“不变”).图4 解析 由I =E Rg +R +r +Rx 及Ig =E Rg +R +r 知,指针指中央,I =12Ig =150 μA ,Rx =5 k Ω;因欧姆表的内阻变大,同样的电阻值,电流变小,读数变大.答案 红 5 变大二、闭合电路的路端电压例2 如图5所示,电源的电动势为3 V ,内阻为1 Ω,两个相同的小灯泡H1和H2的额定电压均为2.5 V ,额定电流均为0.3 A.图5(1)当开关S1闭合,S2断开时,试计算H1中的电流和加在H1上的电压;(2)当开关S1、S2都闭合时,试计算H2中的电流和加在H2上的电压.有同学做了如下解答:(1)小灯泡H1和H2的电阻均为R =2.50.3Ω=8.3 Ω 干路中电流I =E R +r =38.3+1A =0.32 A 小灯泡H1上的电压即为路端电压U =E -Ir =(3-0.32×1) V=2.68 V(2)因小灯泡H2与小灯泡H1并联,小灯泡H2上的电压U =2.68 V ,小灯泡H2中的电流I2=U R2=2.688.3A =0.32 A. 你认为这位同学的解答正确吗?为什么?请把你的想法说出来,并与同学进行交流.再把你的解答过程写出来.解析 问题(1)的解答正确,对于问题(2),这位同学的解答不正确.当开关S1、S2都闭合时,H1和H2并联的总电阻R 总=4.15 Ω,路端电压发生变化,不再是2.68 V.电路中的总电流I =E R 总+r =35.15A =0.58 A H2中的电流I2=12I =0.29 A H2两端的电压U2=I2R =2.4 V.答案 见解析三、闭合电路的动态问题分析例3 在如图6所示电路中,当滑动变阻器滑片P 向下移动时,则( )图6A .A 灯变亮、B 灯变亮、C 灯变亮B .A 灯变亮、B 灯变亮、C 灯变暗C .A 灯变亮、B 灯变暗、C 灯变暗D .A 灯变亮、B 灯变暗、C 灯变亮解析 滑片P 向下移动,变阻器电阻减小,外电路总电阻减小,根据I =E R +r知,电路电流增大,灯A 两端电压UA 增大而变亮,根据U =E -Ir ,路端电压变小,U =UA +UB ,所以UB 减小,灯B 电阻不变,所以灯B 电流IB减小,灯B变暗.干路电流I=IB+IC,因为I增大、IB减小,所以IC增大,灯C应变亮,选项D是正确的.答案 D1.(欧姆表测电阻的原理)如图7为多用电表电阻挡的原理示意图,其中电流表的满偏电流为300 μA,内阻Rg =100 Ω,调零电阻最大阻值R=50 kΩ,串联的固定电阻R0=50 Ω,电池电动势E=1.5 V,内阻不计,用它测量电阻Rx,能准确测量的阻值范围是( )图7A.30 kΩ~80 kΩB.3 kΩ~8 kΩC.300 kΩ~800 kΩD.3 000 kΩ~8 000 kΩ答案 B解析当红、黑表笔短接调零时,Ig=ER+Rg+R0,R+Rg+R0=EIg=1.5300×10-6Ω=5 000 Ω使用欧姆表读数时在中值电阻5 kΩ左右读数最为准确,所以能准确测量的阻值范围为3 kΩ~8 kΩ. 2.(闭合电路的动态问题分析)如图8所示的电路中,当变阻器R3的滑动触头P向a端移动时( )图8A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电压表示数变大,电流表示数变大D.电压表示数变小,电流表示数变小答案 B3.(闭合电路欧姆定律的应用)如图9所示,R1=14 Ω,R2=9 Ω,当S扳到位置1时,电压表示数为2.8 V,当开关S扳到位置2时,电压表示数为2.7 V,求电源的电动势和内阻.(电压表为理想电表)图9答案 3 V 1 Ω解析扳到1时:I1=U1/R1=0.2 A由闭合电路欧姆定律U1=E-I1r得:2.8=E -0.2r ①扳到2时: I2=U2/R2=0.3 A由闭合电路欧姆定律得: 2.7=E -0.3r ②由①②解得:E =3 V ,r =1 Ω题组一 欧姆表的原理1.下列关于欧姆表的说法中正确的是( )A .表盘刻度是非均匀的,从零刻度开始,刻度值越大处,刻度越密B .红表笔是与表内电源的正极相连的C .为了减小误差,应尽量使指针指向中间左右的刻度处D .用电阻挡测电阻时,被测电阻的阻值越大,指针向右转过的角度就越大答案 AC2.关于欧姆表,下列说法正确的是( )A .欧姆表是根据闭合电路欧姆定律制成的B .由于电流和电阻成反比,所以刻度盘上的刻度是均匀的C .使用欧姆表时,选择好一定量程的电阻挡后首先应该将两表笔短接,进行电阻调零D .当换用不同量程的电阻挡去测量电阻时,可不必重新进行电阻调零答案 AC解析 欧姆表是根据闭合电路欧姆定律制成的.因为Ix =E +r ++Rx,所以Ix 与Rx 并不成比例关系,所以刻度盘上的刻度不均匀;使用欧姆表时,每换一次挡位都需进行一次电阻调零.3.如图1所示为欧姆表刻度盘,未使用时指针指A ,两表笔短接时指针指B.若欧姆表的总内阻为24 Ω,C 是A 、B 的中点,D 是A 、C 的中点,则D 点的刻度值为________Ω.图1答案 72解析 由欧姆表原理知:Ig =E R +r +Rg ,当指针指D 点时,电流为满偏电流的14,则由Ig 4=E R +r +Rg +Rx 得:Rx =3R 内=72 Ω.4.如图2所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图,其中电池电动势E =1.5 V ,改装后,原来电流表3 mA 刻度处的刻度值定为零位置,则2 mA 刻度处应标为________,1 mA 刻度处应标为________.图2答案 250 Ω 1 000 Ω解析 因为R 内=E Ig =1.5 V 3 mA =500 Ω,I1=E R 内+Rx1,2 mA = 1.5 V 500 Ω+Rx1,所以Rx1=250 Ω.因为I2=E R 内+Rx2,1 mA = 1.5 V 500 Ω+Rx2,所以Rx2=1 000 Ω. 题组二 闭合电路的动态问题分析5.如图3所示的电路中,电源的电动势为E ,内阻为r ,当可变电阻的滑片P 向b 点移动时,电压表V1的读数U1与电压表V2的读数U2的变化情况是( )图3A.U1变大,U2变小B.U1变大,U2变大C.U1变小,U2变小D.U1变小,U2变大答案 A6.在如图4所示的电路中,R1、R2、R3为固定电阻,R4为可变电阻,电流表和电压表都是理想的,电源的电动势为E,内阻为r.当R4的滑动触片向a点移动时( )图4A.电压表的示数变大B.电压表的示数变小C.电流表的示数变大D.电流表的示数变小答案BD解析由题意知,R4变小,闭合电路的总电阻变小,总电流变大,内电压变大,则电压表的示数变小,而电路的总电流变大,所以R2分得的电压变小,故电流表的示数也变小,选项B、D正确.7.如图5所示,E为内阻不能忽略的电池,R1、R2、R3为定值电阻,S0、S为开关,与分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则( )图5A.的读数变大,的读数变小B.的读数变大,的读数变大C.的读数变小,的读数变小D.的读数变小,的读数变大答案 B解析S断开,相当于电阻变大,总电流减小,故路端电压增大,的读数变大,把R1归为内阻,则R3两端的电压也增大,流过R3的电流也增大,的读数变大,选项B正确.8.某实物投影机有10个相同的强光灯L1~L10(24 V/220 W)和10个相同的指示灯X1~X10(220 V/2 W),将其连接在220 V的交流电源上,电路如图6所示,若工作一段时间后L2灯丝烧断,则( )图6A.X1的功率减小,L1的功率增大B.X1的功率增大,L1的功率增大C.X2的功率增大,其他指示灯的功率减小D.X2的功率减小,其他指示灯的功率增大答案 C解析由串、并联电路的知识知,若L2灯丝烧断,电路的电阻值变大,电流变小,除X2两端电压变大外,其他电压变小,故选C.题组三综合题组9.如图7所示为小灯泡的U-I图线,若将该小灯泡与一节电动势E=1.5 V、内阻r=0.75 Ω的干电池组成闭合电路时,电源的总功率和小灯泡的实际电功率分别接近以下哪一组数据( )图7A .1.5 W 1.0 WB .0.75 W 0.5 WC .0.75 W 0.75 WD .1.5 W 0.75 W答案 D解析 在题图中作出电源的外电压和电流的关系图像,即U =1.5-0.75I 的图像,两图像的交点就是电源和小灯泡构成闭合回路时的路端电压和电流.图像交点坐标是(1.0,0.75),电源的总功率P 总=IE =1.0×1.5 W=1.5 W ,灯泡的实际功率P 灯=UI =0.75 W.10.如图8所示的电路中,已知电源电动势E =36 V ,内阻r =2 Ω,R1=20 Ω,每盏灯的额定功率都是2 W ,额定电压也相同.当S 闭合,R2调到14 Ω时,两灯都正常发光;当S 断开,要使L2仍正常发光,则R2应调到何值?图8答案 50 Ω解析 设所求阻值为R2′,当灯L1和L2都正常发光时,加在灯两端电压为额定电压UL.当S 闭合时,E1=UL +I1(R1+r +R2),当S 断开时,E2=UL +I2(R1+r +R2′),又因为E1=E2=E ,I1=2I2=2IL(IL 为额定电流),得IL(R1+r +2R2-R2′)=0,但IL≠0,所以R1+r +2R2=R2′,即R2′=20 Ω+2 Ω+2×14 Ω=50 Ω.11.在如图9所示的电路中,电源的电动势E =1.5 V ,内阻r =0.5 Ω,电流表满偏电流Ig =10 mA ,电流表电阻Rg =7.5 Ω,A 、B 为接线柱.图9(1)用一根导线把A 、B 直接连起来,此时,应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?(2)调至满偏后保持R1的值不变,在A 、B 间接入一个150 Ω的定值电阻R2,电流表指针指着多少刻度的位置?(3)如果把任意电阻R 接在A 、B 之间,电流表读数I 与R 的值有什么关系?答案 (1)142 Ω (2)5 mA (3)R =1.5 V I-150 Ω 解析 (1)因电流表电阻Rg 的值不能忽略,此时可以把电流表视为一个电阻来计算.由闭合电路欧姆定律,有Ig =E Rg +r +R1从中解出可变电阻R1=E Ig -Rg -r =(1.50.01-7.5-0.5)Ω=142 Ω 这表示,当两个接线柱直接连到一起,且表头指针恰好满偏时,可变电阻R1的值需调节到142 Ω.(2)保持可变电阻R1的值不变,把R2=150 Ω接在A 、B 之间,设这时电流表读数为I2,由闭合电路欧姆定律得:I2=E Rg +r +R1+R2= 1.57.5+0.5+142+150A =0.005 A =5 mA 这表示,接入R2后,电流表指针指在“5 mA”刻度的位置.(3)把任意电阻R接到A、B之间、设电流表读数为I,则I=ERg+r+R1+R代入数值后,得I=1.5 V150 Ω+R解出R=1.5 VI-150 Ω。
