倒边、倒角学习
倒角标准及规范(标准相关)
本标准适用我公司所有加工件、部套。
1. 倒角的目的①安全需要：为了使在接触工件时不被锋利的边角划伤手；②外观需要：为了使加工出来的工件更加美观；③工艺需要：在配合部位避免互相干涉，另外倒角还可以去除内应力防止工件热处理后因为应力集中而料裂；2. 常用术语及符号如未注倒角C0.5，各边倒角C0.5①未注倒角：有两种理解，第一种工件所有边倒角，第二种图纸上有倒角形状却没有标注尺寸。
②各边倒角：图纸上无特别标注尖角的，所有边倒角。
③沿周倒角：常指某一特征（如R角、C角）沿着所指出的某一轮廓轨迹特征加工倒角。
3. 如何判断零件可不可以倒角①根据零件类别分类：基本件：如无特别要求，都应倒角，去毛刺。
企标件：如无特别要求，所有不涉及刃口及刀口的边缘均需倒角，所有配合处理要求轴和孔配合的，都应倒角。
②根据零件材质及零件使用功能分类：如材质为45#的零件一般为辅助零件，皆应倒角。
4. 倒角规定①倒角范围：外形楞、槽、台阶、孔口、螺纹孔口等部件C角、R角加工（C倒角：45°）。
②图纸应对不允许倒角的地方做出明确规定；③图纸中所需要倒圆角的地方需要明确注明；④图纸已有明确标注的按图加工检验，下表为普通零件倒角或圆角一般参考值；⑤图纸画出倒角而未标注的为未注倒角。
未注倒角按技术要求所约定尺寸加工检验：外螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角为：C*45°，C=0.1d-0.15d内螺纹倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，倒角后最大直径 1.05d,角度90°或120°对光孔倒角，图纸有要求的，按图纸要求加工检验，无图纸要求的，分以下几种情况：d＜φ20 倒角（0.5-1）*45°Φ20＜d＜φ80 倒角（1-1.5）*45°d≥φ80 倒角（1.5-2）*45°对轴倒角，图纸有要求，按图纸要求，若无要求倒角原则为：d＜φ20 倒角（0.5-1）*45°Φ20≤d＜φ80 倒角（2-3）*45°d≥φ80 倒角（3-5）*45°⑥图纸未画出倒角、未标明尖角且在技术要求中未作约定的，以不伤手为原则倒角，倒角大小最大不超过0.5mm；⑦原则上各道工序的倒角由本道工序自行解决，倒角时遵循可机加工就不用手工操作的原则，但对某些不适合倒角的工序，工艺应综合考虑其成本和美观，另行安排工序倒角。
几何倒角技巧和方法
几何倒角技巧和方法1.引言1.1 概述几何倒角是一种制造工程中经常使用的加工技术，通过在物体的边缘或角落部分创建一定的曲面来实现。
倒角的作用是改善物体的外观，减少锐角和棱角对人体和物体的伤害，并提高物体的强度和耐用性。
本文旨在介绍几何倒角的技巧和方法，帮助读者更好地理解和应用这一加工技术。
首先，我们将概述几何倒角的定义和作用，然后详细介绍常用的几何倒角技巧。
接下来，我们将深入探讨倒角的具体方法和步骤，以帮助读者实施倒角操作。
在文章的结论部分，我们将总结几何倒角的技巧和方法，并探讨倒角在实际应用中的意义。
此外，我们还会展望未来倒角技术的发展趋势，以展示这一技术在制造工程领域中的潜力和前景。
通过阅读本文，读者将能够全面了解几何倒角的技巧和方法，并了解倒角在实际应用中的重要性和价值。
我们希望本文能够为读者在制造工程中的倒角操作提供有益的指导和启示。
文章结构是指文章的整体组织方式和布局，它的合理设计可以使读者更好地理解文章的内容和结构，并能够更加清晰地把握文章的逻辑和思路。
本文的结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 倒角的定义和作用2.2 常用的几何倒角技巧2.3 倒角的方法和步骤3. 结论3.1 总结几何倒角技巧和方法3.2 倒角在实际应用中的意义3.3 展望未来倒角技术的发展文章采用了引言、正文和结论三个部分的结构。
引言部分包括概述、文章结构和目的三个子部分。
概述部分将对几何倒角技巧和方法进行简要介绍，引发读者对该主题的兴趣。
文章结构部分描述了本文的整体框架和组织方式，可以帮助读者更好地预期后续内容。
目的部分明确了本文撰写的目的和意义。
正文部分是本文的核心部分，包括倒角的定义和作用、常用的几何倒角技巧以及倒角的方法和步骤。
通过对这些内容的介绍和分析，读者可以全面了解几何倒角的概念、应用场景以及如何进行倒角操作。
结论部分对整篇文章进行总结和回顾，总结了几何倒角技巧和方法的要点，并强调了倒角在实际应用中的意义。
倒边、倒角学习
2、倒边倒角的要求• 客户没 Nhomakorabea提出要求的倒边： 告知客户处于产品安全和装配安全的角度我司会对产 品做0.1-0.5的保护性倒边，具体的倒边值由产品的壁 厚公差值做参考、壁厚（最短边的长度）做参考、工 厂操作熟练做参考。
倒角 图例
倒圆角 图例
倒边 图例
倒圆边 图例
倒角 产品
倒圆角 产品
1、倒边倒角的原因
• 保护人身的安全： 搬运、使用、装配等环节造成手或其他部位伤害
• 保护产品的安全： 去除产品的尖部应力，防止外界原因造成玻璃产品损坏， 比如敲击、碰撞等，圆角常用于消除变径应力和装配处， 倒圆是为了防刮伤产品好装配，防应力集中。
END
倒边、倒角
普通倒角倒边：英文chamfer - 斜切，缩写成 C ； 倒角大小×倒角度数°这是规定的标法，当倒角度数 为45°时，可简化标为C倒角大小，例如2×45°可简 化为C2，也就是说2×45°与C2的标法均正确。
强调倒圆角圆边 ：英文rounding - 制圆； 用R表示代表倒圆角的半径， R1表示倒圆角的半径为1mm
• 客户有提出要求的定量倒边： 根据工厂的生产能力尽量按照客户要求执行，当工厂 无法做到时和客户协商给出工厂能达到的最理想的定 量值。
3、倒边倒角的检测
A、园边圆角的检测 使用半径规检测
B、倒边倒角的检测可以 使用钢尺或是卡尺测量坡 面的长度，如图示5x45° 的倒边他的坡面长度应该 是5x1.414=7.07，当检测 的坡度长度接近7.07时载 观察角度是否接近45°， 如果都非常接近，那么合 格。
机械学习知识——倒圆倒角形式及尺寸
机械学习知识——倒圆倒角形式及尺寸倒圆和倒角是机械设计和制造中常用的加工形式之一，用于提高零部件的外观质量、加强结构强度以及避免尖锐边缘对工人和使用者的伤害。
本文将详细介绍倒圆和倒角的概念、应用场景以及尺寸规范。
一、倒圆和倒角的概念1.倒圆（Fillet）倒圆是通过给定的两个曲面的交线处添加一段圆弧，使其具有圆滑过渡的效果。
倒圆一般用于消除零件边缘的尖锐边，提高零件的外观质量和机械性能。
常见的倒圆形状有圆弧、斜弧和椭圆弧等。
2.倒角（Chamfer）倒角是通过将两个曲面的棱角修剪成斜边，使其具有45度角或其他所需的角度。
倒角一般用于增加零件的强度、防止零件边缘的损坏以及避免伤害工人和使用者。
常见的倒角形状有V型倒角、L型倒角和U型倒角等。
二、倒圆和倒角的应用场景1.倒圆的应用场景倒圆主要应用于以下几个方面：(1)零件的边缘处理：倒圆可以去除零件边缘的尖锐边，提高外观质量，减少应力集中；(2)连接部件的过渡：倒圆可以在连接部件的过渡处添加圆弧，提高连接的强度和可靠性；(3)模具结构：倒圆可以减少模具等零件的应力集中，提高零件的寿命；(4)液压油缸和气动缸：倒圆可以减少密封件与活塞杆的磨损，延长密封件的使用寿命。
2.倒角的应用场景倒角主要应用于以下几个方面：(1)防止刀具磨损：倒角可以减少零件边缘的尖锐棱角，降低切削力，延长刀具的使用寿命；(2)增加零件的强度：倒角可以增加零件边缘的强度，提高零件的承载能力；(3)避免伤害：倒角可以去除锐利边缘，减少对工人和使用者的伤害；(4)提高装配性能：倒角可以减少零件边缘的尺寸误差，提高装配的精度和效率。
三、倒圆和倒角的尺寸规范倒圆和倒角的尺寸规范一般遵循国际标准，根据实际需求和加工条件进行选择。
1.倒圆的尺寸规范(1)倒圆的半径：倒圆的半径一般选择与管道或零件的直径相匹配，一般建议选择直径的1/10到1/4作为倒圆的半径；(2)圆弧的长度：圆弧的长度一般选择2到3倍倒圆的半径；(3)倒圆的宽度：倒圆的宽度一般选择倒角宽度的1.5到2倍。
数控车床倒角的计算公式【秘诀】
数控车床倒角的计算公式直径Φ倒角量a 角度θ正切函数tan θ正弦函数sin θ余弦函数cos θ圆弧半径R 乘以号x除以号÷先运算( )内结果,再运算【】,再运算全式一、外圆倒斜角计算公式例子：Φ30直径外端倒角1.5x60°程式：Go X32 Z21，倒角起点直径X= Φ-2xaxtanθ°X=30-2x1.5x1.732=24.804 G1 X24.804 Z0 F0.22，倒角起点长度Z=0 其中tan60°由数学用表查出G1 X30 Z-1.5 F0.153，倒角收点直径X= Φ；G1 Z-504，倒角收点长度Z= -a 。
二、内圆倒斜角计算公式例子：Φ20孔径外端倒角2x60°程式：Go X18 Z21，倒角起点直径X= Φ+2xaxtanθ°x=20+2x2x1.732=26.928 G1 x26.928 Z0 F0.2 2，倒角起点长度Z=0 G1 X20 Z-2 F0.153，倒角收点直径X= Φ；G1 Z-304，倒角收点长度Z= -a 。
三、外圆倒圆角计算公式例子：Φ35直径外端圆角R3程式：Go X36 Z21，倒角起点直径X= Φ-2*R X=35-2x3=29 G1 X29 Z0 F0.2 2，倒角起点长度Z=0 G3 X35 Z-3 R3 F0.153，倒角收点直径X= Φ；G1 Z-304，倒角收点长度Z= - R 。
四、内圆倒圆角计算公式例子; Φ20孔径外端圆角R2程式：G0 X18 Z21，倒角起点直径X= Φ+2*R X=20+2x2=24 G1 X24 Z0 F0.22，倒角起点长度Z=0 G2 X20 Z-2 R2 F0.13，倒角收点直径X= Φ；G1 Z-254，倒角收点长度Z= - R 。
五、G90、G92数控指令R锥度值的计算：例子：大端Φ35小端Φ32锥体长20 牙长16mm让刀3mm加工1、计算图上锥度比例值：（32-35）/20=-0.15 程式;G0 X37 Z3（起始端直径- 收点端直径）÷锥体长度G92 X33.8 Z-16 R-1.425 F22、计算G92实际R值（车牙时，起始端至收点端的半径差）：-0.15X1/2X（16+3）=-1.425 X33.1锥度比例值x1/2x（有效牙长度+让刀位置）X32.63、G92的收刀点直径：35+（-0.15X(20-16））-2X1=32.4 X32.4锥体收点端直径+锥度比例值x（锥体长度—有效螺纹长度）—2x牙高。

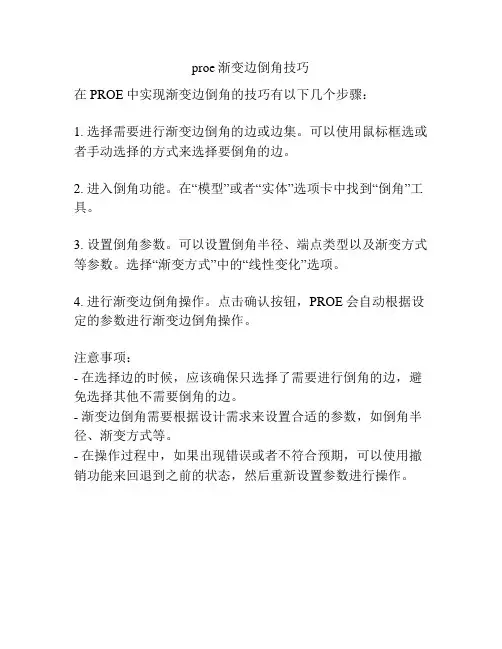

proe渐变边倒角技巧
proe渐变边倒角技巧
在PROE中实现渐变边倒角的技巧有以下几个步骤：
1. 选择需要进行渐变边倒角的边或边集。
可以使用鼠标框选或者手动选择的方式来选择要倒角的边。
2. 进入倒角功能。
在“模型”或者“实体”选项卡中找到“倒角”工具。
3. 设置倒角参数。
可以设置倒角半径、端点类型以及渐变方式等参数。
选择“渐变方式”中的“线性变化”选项。
4. 进行渐变边倒角操作。
点击确认按钮，PROE会自动根据设定的参数进行渐变边倒角操作。
注意事项：
- 在选择边的时候，应该确保只选择了需要进行倒角的边，避免选择其他不需要倒角的边。
- 渐变边倒角需要根据设计需求来设置合适的参数，如倒角半径、渐变方式等。
- 在操作过程中，如果出现错误或者不符合预期，可以使用撤销功能来回退到之前的状态，然后重新设置参数进行操作。
钢板棱边倒角加工方法
钢板棱边倒角加工方法说实话钢板棱边倒角加工这事，我一开始也是瞎摸索。
我就想着把那棱边搞成圆润的角，可哪有那么容易呢。
我最早尝试的方法就是用锉刀一点一点地锉。
我当时想，这就好像是给一块大石头慢慢磨出个形状来一样，可这钢板硬啊，我锉了老半天，手都酸了，那棱边就没什么大变化，才知道这方法效率太低还特别费劲，纯粹是个笨办法。
后来我又试了用砂轮机。
我想这砂轮机一转起来，呼呼的，肯定能快速把那棱边给倒了角。
我拿着钢板就往砂轮机上去磨，刚开始看着好像有效果，可是那钢板在手里不好控制啊，一下磨多了，一下又没磨到该磨的地方，而且一不小心就把砂轮弄断了，那碎片四处飞溅，可吓人了。
我这才意识到，用砂轮机也是个技术活，不是随便就能弄好的。
之后我就去问了一些老师傅。
他们告诉我，有一种专门的倒角机。
然后我就去试了试这个倒角机啊。
这倒角机简单来说，就像是有个模子一样，你把钢板棱边按照规定的方向往那机器里一放，机器就按照设定好的角度开始打磨了。
这比我之前自己手工弄可强太多了。
不过这里面也有个要注意的地方，就是你放钢板的时候一定要放稳当了，就像你把筷子稳稳地放到筷笼里一样。
要是没放稳，那倒角就不均匀了。
比如说，有一次我没放稳钢板，结果出来的倒角歪歪扭扭的，就像没画好的眉毛似的，又得重新加工。
我到现在也还在探索更好的方法呢。
我觉得吧，不管用什么方法，加工之前你得把钢板表面清理干净了，要是有铁锈啊什么的，那肯定会影响倒角的效果。
就好比你要在一块不干净的画布上画画，肯定画不好。
反正这钢板棱边倒角加工啊，得多尝试，多总结失败的经验，这样才能越做越好。
倒角公式总结归纳
倒角公式总结归纳倒角是一种常见的加工工艺，用于将材料边缘的尖锐角变为倒角面，以提高材料的机械性能和外观美观度。
在工程设计和制造中，倒角是一个重要的环节。
本文将总结和归纳常用的倒角公式，帮助读者更好地了解和应用倒角。
1. 单面倒角公式单面倒角是指在材料边缘的一侧进行倒角加工。
根据倒角的形状和角度不同，可以使用不同的公式进行计算。
1.1 直角倒角对于直角倒角，可以使用以下公式进行计算：倒角长度 = 倒角角度 ×材料厚度1.2 倒角半径倒角半径是倒角曲线的半径，一般用于圆弧倒角。
倒角半径的计算公式如下：倒角半径 = 倒角长度 / 2 × 1/tan(倒角角度/2)2. 双面倒角公式双面倒角是指在材料边缘的两侧进行倒角加工。
与单面倒角相比，双面倒角需要考虑两侧的角度和长度。
2.1 相等倒角当倒角两侧的角度相等时，可使用以下公式计算：倒角长度 = 倒角角度 × 0.577 ×材料厚度2.2 不等倒角当倒角两侧的角度不相等时，可使用以下公式计算：倒角长度= α × β × 材料厚度× (α + β - 1)/(α + β)其中，α和β分别表示倒角两侧的角度。
3. 多边形倒角公式除了直角和圆弧倒角之外，还有其它形状的倒角，例如多边形倒角。
多边形倒角可以用一系列线段来逼近，其长度可以通过以下公式计算：倒角长度 = n ×倒角角度 ×材料厚度其中，n表示倒角边数。
4. 倒角公式的应用举例为了更好地理解和应用倒角公式，下面以一个具体的案例来展示其使用方法。
假设有一块厚度为10mm的板材，需要对其进行直角倒角加工，倒角角度为45度。
根据单面倒角公式进行计算：倒角长度 = 45度 × 10mm = 450mm因此，需要在材料的一侧进行450mm的直角倒角加工。
5. 注意事项在使用倒角公式时，需要注意以下几点：5.1 倒角公式仅供参考，实际加工中可能需要根据具体情况进行微调。
初中数学倒角知识点总结doc
初中数学倒角知识点总结.doc一、倒角的基本概念倒角是指将一个直角或锐角改变其角度大小和方向的过程。
在数学中，倒角通常被用于平移、旋转、对称等操作，以简化图形的形状和计算。
二、倒角的方法1.平移法：通过平移图形，将一个角从一个位置移到另一个位置，使角度发生变化。
2.旋转法：通过旋转图形，将一个角围绕一个固定点旋转一定的角度，使角度发生变化。
3.对称法：通过对称变换，将一个角翻转到另一个位置，使角度发生变化。
三、倒角的应用1.在几何图形中的应用：倒角在几何图形中有着广泛的应用，如三角形、四边形、多边形等。
通过倒角操作，可以简化图形的形状和计算，提高解题效率。
2.在实际生活中的应用：倒角在实际生活中也有着广泛的应用，如建筑物的设计、机械零件的制造等。
通过倒角操作，可以使建筑物或机械零件的形状更加美观、实用和方便。
四、倒角的性质1.倒角的度数和方向：倒角的度数和方向可以根据需要进行调整。
通过平移、旋转、对称等操作，可以改变倒角的度数和方向。
2.倒角的角度变化：倒角的角度变化会影响图形的形状和大小。
通过改变倒角的度数和方向，可以改变图形的形状和大小。
3.倒角的对称性：倒角具有对称性，即对于一个倒角，存在一个对称的倒角与之对应。
这种对称性在解决几何问题时非常有用。
五、如何掌握倒角的知识点1.理解概念：要掌握倒角的知识点，首先需要理解倒角的概念和基本操作方法。
可以通过实例和练习题来加深对倒角概念的理解。
2.掌握方法：要掌握倒角的方法，需要了解平移、旋转、对称等操作的特点和应用场景。
可以通过练习题和实践操作来加深对各种倒角方法的理解和掌握。
3.实践应用：要掌握倒角的应用，需要将倒角方法应用到具体的几何问题和实际生活中。
可以通过解决一些具有代表性的几何问题和实际生活问题来提高对倒角应用的理解和掌握。
4.总结规律：要掌握倒角的规律，需要在实践中不断总结和归纳。
可以通过对一些经典例题的分析和归纳，总结出一些常见的规律和技巧，提高解题效率。
倒角技巧初中数学教案
教案：倒角技巧课程目标：1. 让学生理解倒角的概念和意义；2. 培养学生掌握倒角的技巧；3. 培养学生运用倒角解决实际问题的能力。
教学重点：1. 倒角的概念和意义；2. 倒角的技巧。
教学难点：1. 倒角的应用。
教学准备：1. 教师准备PPT或黑板，展示倒角的相关概念和例子；2. 学生准备笔记本，记录倒角的相关知识和技巧。
教学过程：一、导入（5分钟）1. 教师通过PPT或黑板，展示一些生活中的图形，如家具、建筑物等，引导学生观察这些图形中的角；2. 提问：这些图形中的角有什么特别之处？它们有什么共同点？二、倒角的概念和意义（15分钟）1. 教师通过PPT或黑板，介绍倒角的概念，即在原有角的基础上，将角的两边各延伸一定长度，形成新的角；2. 解释倒角的意义，即通过倒角可以改变原有角的形状和大小，使得图形更加美观和实用；3. 举例说明倒角在实际生活中的应用，如家具设计、建筑设计等。
三、倒角的技巧（15分钟）1. 教师通过PPT或黑板，展示倒角的步骤和技巧，如如何确定倒角的大小、如何保持角的平衡等；2. 分组讨论：让学生分组讨论如何运用倒角技巧，并互相展示自己的作品；3. 教师点评：教师对学生的作品进行点评，指出优点和不足之处，并给予指导。
四、倒角的应用（15分钟）1. 教师通过PPT或黑板，展示一些实际问题，如家具设计、建筑设计等，引导学生运用倒角技巧解决问题；2. 学生独立完成：让学生独立完成一些倒角的应用题，巩固所学知识；3. 教师点评：教师对学生的解答进行点评，指出优点和不足之处，并给予指导。
五、总结（5分钟）1. 教师引导学生总结本节课所学的内容，包括倒角的概念、意义和技巧；2. 强调倒角在实际生活中的应用，鼓励学生在生活中多观察、多思考。
教学反思：本节课通过导入、讲解、实践和总结等环节，让学生掌握了倒角的概念、意义和技巧。
在教学过程中，教师应注重学生的参与和互动，鼓励学生积极思考和展示自己的作品。
