墙壁清理机器人
墙壁清理机器人:角落清理的移动装置的方案T.Miyake，H.Ishihara 著黄昌显译摘要：本次研究的目的是为了开发一种用于清洗一个大玻璃窗（如清洗一个展览窗）的机器人。
为了使此机器人能用于现实当中，需要以下几个要求：1.能够清洗窗户的角落，因为污垢经常残留在那里。
2.能够连续地清扫玻璃窗，防止条纹图案留在玻璃窗上。
该机械装置的关键是围绕其他部分移动部件的旋转和连续的运动能达到上述的要求。
前者使得机器人在窗户的角落可以改变方向，以保持其位置和角度的适中。
后者对于预防在窗户玻璃上留下条纹图案是必须的。
我们设计通过两个轮子的运动达到连续的运动以及通过利用吸盘吸附在玻璃窗上。
机器人原型的尺寸大约是300毫米×300毫米×100毫米，没有电池的时候重量约为两公斤。
这个原型在垂直光滑的窗户玻璃上的基本实验结果是，垂直方向向上的移动速度为0.08米/秒，垂直向下的移动速度是0.14米/秒，水平方向移动速度为0.11米/秒。
这篇文章的第一章提到了研究的背景和此次研究的目标，以及介绍墙上清理机器人的概念。
第二章讨论了附着和运行的机械装置。
第三章在实验的基础上论述了其基本特性。
最后，在第四章当中讨论了未来的工程与难题。
关键词：移动机械机构，机器人1 前言最近，我们对于建筑物外部表面的自动清洗有许多要求。
一些特制的窗口清洗机已经被安装应用于建筑物保养领域的实际当中。
然而，从一开始它们几乎都是安装在建筑物当中，而且他们需要非常昂贵的费用。
因此，在建筑维修领域当中，要求体积小、重量轻、便携式窗口清洁机器人也正在发展。
清洁公司对窗户清洁机器人需求的现场调查研究结果表明，为了使窗户清洁机器人用于实际当中，需要满足以下几点：1.为了便于携带，它的尺寸应当小，重量应当轻。
2.能够清洁窗户的角落，因为那里往往遗留污垢。
3.能连续地清扫玻璃窗，防止条纹图案留在玻璃窗上。
该移动装置的选择必须满足这些要求，尤其是后两项。
这个移动装置是由粘吸机构、移动机构和方向改变机构组合而成。
各种各样运动机制的爬墙机器人的研究已经被报道。
然而他们不完全符合以上三点。
例如，通过用脚行走的爬壁机器人不能实现连续行走，而且它的转弯能力低。
我们专注于应用于单一窗口的清洁机器人。
为了能再任何窗口上使用，跨越窗框或者窗口链接处显然是必要的，但是正如一个展览窗户的单窗玻璃上也可作为一种重要的应用。
根据上述考虑，我们采用两个轮子的运动和一个粘附的吸盘机构，本文主要论述了这个机构和功能尤其，在清洗角落窗口的功能。
首先要求按以下说明来设计窗户保洁机器人。
—体重:5公斤，包括电池和洗涤水，—大小:300毫米×300毫米×100毫米。
这些也是按保洁公司调查结果的要求定义的。
本文提出的体积小、重量轻、便携式窗户清洁机器人的名字叫墙壁清理器, 正如前面提到的，它被设计来满足市场的需求。
该文章提议这个尺寸小，重量轻，便于携带的，为了满足上述市场要求而设计窗口清洁机器人取名叫WallWalker。
WallWalker附着在玻璃窗上，在大玻璃窗上一边运动一边清洗。
本文章论述了清洁器运动机械装置的效果。
第二章讨论了机器人的运动装置，并插图说明了样机测试所提出的移动机理。
第三章在试验的基础上论述了其基本的性能。
图1. 墙上一个小型窗口清洁机器人2 移动装置各种不同的运动装置的窗户清洁机器人的研究成果曾被报告过。
然而他们不满足我们基于以上市场需求而规定技术条件。
例如，通过用脚行走的爬壁机器人不能实现连续行走，而且它的转弯能力低。
爬壁机器人爬行机制允许连续运动，但其旋转能力和其行走能力一样低，甚至低于行走能力。
爬行机制的窗户清洁机器人已经被Shraft等人发展成熟 (尺寸:440×400×180毫米，重量:6.5公斤，最高速度2厘米/秒)。
它为了改变行驶方向，必须要自行的爬行和旋转。
该机制需要强劲的吸附力量去支持整个系统的在垂直面同时抬起移动装置，这也需要很长时间来完成这个改变方向的过程。
行走和爬行机制都需要复杂的结构，因此很难减轻重量和缩小尺寸。
根据这些考虑，我们采用两个轮子的运动和一个粘附的吸盘机构。
图二显示WallWalker的概念结构，其中包括两个驱动轮、一个吸盘放入机器人的中心，一个空气调节器、一个小真空泵、图2. 小型窗口的清洁机器人概观一些电子电路和打扫设备。
本章的内容涉及具体的结构测试的原型设计和机制。
2.1 运行机构Wallwalker通过两轮与打孔表面吸盘在窗玻璃上移动。
该机械装置最重要的是吸盘的摩擦系数和轮胎能紧紧贴在玻璃表面，例如轮胎和窗口表面之间的高摩擦力能传递力矩。
吸盘和窗户表面之间的低摩擦力，它实现整机保持在窗子上移动机器人。
我们选了聚四氟乙烯作为吸盘的表面材料，和硅橡胶作为轮胎的材料。
2.2 转向装置转向装置是一个清洁窗户角落的关键。
图3镜头展示了机器人的在角落改变它的运动方向的场景。
图3(a)显示了一个平常的转弯方式如汽车的转弯。
在这个情况，由于机器人改变方向如同描绘一条弧线一样，所以它达不到窗口的角落尽头。
这样的机器人需要如下的复杂过程，去达到窗户的角落：第一，机器人进入一个角落，其次它移动回原来的距离，然后它像画弧线一样改变方向。
如果机器人可以如图3(b)所示在角落尽头改变它的方向，机器人就能够轻易快速地清洁每一个角落。
圆形机器人很容易可以在墙角转弯，但它不能达到角落尽头。
另一方面，一个方形的机器人可以清洁角落,但从不将自己转向。
为了得到如图3(b)所示的改变方向的功能，如图2所示我们设计了一个可转动连接在中心轴处的移动平台和清洗部分的机构。
所推荐的机械装置由一个支持的部分，一个清洁部分和移动部分组成。
支持的部分是由被聚四氟乙烯覆盖的吸盘和真空泵构成。
清洁的部分固定在支持的部分上。
移动的部分用两轮驱动机构，该部分与支持部分的中心轴用悬架弹簧连接。
(a)常规的传动策略(b)新的转向策略，这样可以清洁到角落图3. 在一个窗口角落的转向机构2.3 悬挂的装置用足够产生摩擦力来移动机器本身的力按轮胎使其贴紧支持表面是非常重要的。
因为吸盘在真空的条件下改变其自身形状，如同真空状态，致使其最初无法计算机器人靠在附着表面的姿态。
也就是说，轮胎推在附着平面上的力必须对附着力是可调节的。
WallWalker的弹簧悬架被看作为调节机构。
他们被安装在移动部分和支撑部分之间，而且能够使轮胎以一个合适的力接触附着面并使之产生摩擦。
2.4 移动装置的原型图4的照片展示了被推荐的用于实验的原型机转动装置图片。
这个原型的尺寸大约是300毫米×300毫米×100毫米，其重量不含电池大约两公斤。
其底盘是由正方形的铝合金制成，其内部是被掏空，用来放能够改变移动方向的旋转移动部分。
这包含两个直流电机、悬挂机制、真空泵(-23 千帕)和直径是150毫米吸盘，空气调节器和一些电子电路。
这个机器人目前是通过电缆从外部控制的，其电力能源也由一个电源插排提供的。
图4. 成熟的样机3 实验结果起初，基本性质已经在垂直光滑的玻璃窗上测试过了。
实验结果表明，上升方向的移动速度是0.08米/秒，下降方向是0.14米/秒和水平方向0.11米/秒(图5)。
同时，机器人在移动过程中能够保持身体在窗户上的稳定移动而不跌倒。
这些结果证实了其基本性能满足基于现场调查所定义的性能规范。
接下来,旋转原型机在窗户角落里的工作通过实验。
图6展示了原型机利用论文所提到的转向机构在拐角处转弯的连续照片。
正如这些照片所显示的那样，我们已经证实了该模型可以顺利改变它的移动方向。
(a)原型机爬窗户 (b)原型机的背面图5. 原型机的机动性测量图6. 原型机在窗户角落里的旋转测试4 结论提议中的WallWalker提供了在垂直窗玻璃上的连续移动以及在窗户拐角处改变自身运动方向方案，该机器人专为清扫窗户死角而设计的。
为了验证上述原型机的基本性质能，我们对其进行了改进。
这些结果证明了该原型机满足了第一章中所提到的基本要求。
下一步将是对设施的控制系统及清洗单位的发展。
传感器，例如传感器的姿态，陀螺传感器等，将被安装好以及控制方案都将会得到发展。
最后将对清洁单元的清洁能力进行测试。
致谢这项研究是由Nankai-Ikueikai和Takamatsu, Japan基金会支持的。
在此我们非常感谢他们的支持和鼓励。
.WallWalker: Proposal of LocomotionMechanism Cleaning Evenat the CornerT. Miyake1 2 and H.Ishihara 11 Kagawa Univ. Japan2 MIRAIKIKAI Inc. JapanAbstract. The purpose of this research is to develop the window cleaning robot for cleaning a single large windowpane such as a show window. It requires the following demands to apply the window cleaning robot for the practical use:1. Clean the corner of window because fouling is left there often.2. Sweep the windowpane continuously to prevent making striped patterns on windowpane.The keys of mechanisms are the rotation ability of the mobile part around the other parts and the continuous locomotion in order to achieve the above points. The former enables the robot to change the direction with keeping its position and attitude at the corner of window. The latter is necessary for preventingleaving the striped pattern on the windowpane. We designed the continuous motion using two-wheel locomotion and adhering on the windowpane using a suction cup.The size of prototype is about 300mm × 300mm × 100mm and its weight is about 2 kg without batteries. As the results of basic experiments of the prototype on a vertical smooth window glass, traveling velocity of going up direction was 0.08 m/s, traveling velocity of going down direction was 0.14 m/s and horizontal direction was 0.11 m/s.In this paper the 1st chapter mentions background and objectives of this research and also introduces the concept of WallWalker. The 2nd chapter discusses the adhering and moving mechanism. The 3rd chapter illustrates its basic properties based on the experiments. Finally, problems and future works are discussed in the4th chapter.1 IntroductionRecently, we have had many requests for the automatic cleaning of outside surface of buildings. Some customized window cleaning machines have already been installed into the practical use in the field of building maintenance.However, almost of them are mounted on the building from the beginning and they needs very expensive costs. Therefore, requirements for small, lightweight and portable window cleaning robot are also growing in the field of building maintenance.As the results of surveying the requirements for the window cleaning robot by the field research with the cleaning companies, the following points are necessary for providing the window cleaning robot for practical use:1. It should be small size and lightweight for carried by one person to everywhere.2. Clean the corner of window because fouling is left there often.3. Sweep the windowpane continuously to prevent making striped pattern ona windowpane.The locomotion mechanism must be chosen to satisfy these demands, especially later two subjects. Here locomotion mechanism means the combination of adhering mechanism, traveling mechanism and a mechanism for changing traveling direction.Various researches of locomotion mechanisms on wall climbing robots have been reported [1–5]. However they do not adapt to above three points completely.For example, climbing robot by legged-wall walking can not realize the continuous movement, and also its turn-ability is low [6].We focused on the application of the window cleaning robot on a single windowpane. It is apparently necessary to cross over the window frame or joint line to use it at any window, but the single windowpanes like as a show window also exist as an important application.According to such considerations, we adopted the two-wheel locomotion mechanism with adhering by a suction cup. This paper mainly deals with this mechanism and functions specialized in cleaning the corner of window.First requirement brought the following specifications for designing the window cleaning robot.– Weight: 5 kg, including the weight of battery and washing water,– Size: 300mm × 300mm × 100 mm.These are also defined by the results of surveying the demands from the cleaning companies.This paper proposes the small, light and portable window cleaning robot named WallWalker, which are designed to satisfy the market demands as mentioned above. Figure 1 is the rendering at a scene of practical use of WallWalker. The WallWalker is adhering on a windowpane and cleaning as moving on large windows.This paper discusses the effectiveness of proposed locomotion mechanism. The 2nd chapter discusses the locomotion mechanisms and illustrates the prototype for testing the proposed locomotion mechanism. The 3rd chapter illustrates its basic properties based on the experiments.Fig. 1. Small-size window cleaning robot on a window2 Locomotion MechanismVarious researches of locomotion mechanisms on the window clecaning robots have been reported. However they do not meet our specifications defined based on the market demands above-mentioned. For example, climbing robot by legged-walk cannot realize the continuous movement, and also its turn-ability is low [6]. Climbing robot using crawler mechanism allows continuous movement, but the rotatability is as low as or lower than the legged walk [7]. Window cleaning robot by crawler mechanism had been developed (Size: 440×400×180mm Weight: 6.5 kg maximum speed 2 cm/sec) by Shraft et al. [8]. It must bring its own crawler up from the adhering surface and rotate it in order to change its traveling direction. This mechanism needs strong adhering force to hold the whole system on the vertical plane with lifting the mobile mechanism, and also it takes a long time to finish the process of changing its front.Both of Legged-Walk and Crawler mechanism need the complicated structures, and therefore it is difficult to lighten and downsize it.According to such considerations, we adopted the two-wheel locomotion mechanism with adhering by suction cup. Figure 2 shows conceptual structure of WallWalker, which includes two driving wheels, a suction cup put in the center of robot, an air regulator, a small vacuum pump, some electronic circuits and some cleaning units. This chapter deals with the details of structures and the prototype designed for testing the proposed mechanism.2.1 Traveling MechanismWallWalker moves on windowpane by two wheels with holing the body on the surface using a suction cup. The most important point in the mechanism is Fig. 2. Overview of small-size window cleaning robotthe friction coefficient of suction cup and tire against the adhering surface, e.g. high friction between the tire and the surface of window transmits the torque, and low friction between the suction cup and the surface of window. It achieves to move the robot with holding the body on the window. We selected PTFE (Polytetrafluoroethylene) for the materials of surface of a suction cup, and silicon rubber for the material of tires.2.2 Turning MechanismTurning mechanism is a key to clean even at the corner of window. Figure 3 shows the scenes that the robot changes its traveling direction at the corner. Figure 3(a) shows a usual turning way like as turning of motorcars. In this case, since the robot changes a direction as tracing an arc, it can not reach the end of corner of window. It needs the complicated process as follows to cleanthe corner by such robot: first, the robot goes into a corner, next it moves back the distance to turn, then it changes its direction as tracing an arc. In case that the robot can change its direction at the end of corner as shown in Fig. 3(b), the robot can clean a corner easily and rapidly. Round-shape robot is easily able to turn at the corner, but it unable to reach the end of corner. On the other hand, a quadrangular robot can clean to the end of corner, but never turn itself there.To get a function to change direction as shown in Fig. 3(b), we designed the mechanism that a mobile unit and a cleaning part are rotatably connected at the center shaft as shown in Fig. 2. Proposed mechanism consists of an adhering part, a cleaning part and a mobile part. The adhering part is constructed of a suction cup covered with PTFE and a vacuum pump. The（a）Conventional turning strategy（b）Novel turning strategy, which enables to clean a cornerFig. 3. Turning mechanism at a window Cornercleaning part is fixed to the adhering part. The mobile part uses two-wheel driving mechanism and is connected to the center shaft of the adhering part with suspension springs.2.3 Suspension MechanismIt is very important to press the tires on the adhering surface with the force enough to generate the friction to move itself. Because the suction cup deforms its own shape by the condition of vacuum such as a vacuum pressure, it is impossible to calculate the posture of robot against the adhering surface initially. That is, the force that the tire is pushed on the adhering plane must be adjustable to the adhering force.WallWalker is introduced suspension springs into as an adjusting mechanism. They are placed between the mobile part and the adhering part, and enable to touch the tires on the adhering plane with a suitable force for the generating the friction.2.4 Prototype of Locomotion MechanismFigure 4 shows the photograph of prototype developed to test the proposed turning mechanism. The size of prototype is about 300mm × 300mm × 100mm and its weight is about 2 kg without batteries. The chassis that is made of aluminum alloy is formed square, and its inner area is hollowed to rotate mobile part at changing traveling direction. This contains two DC motors, suspension mechanism, a vacuum pump (−23 KPa) a suction cup which diameter is 150 mm, an air regulator and some electronic circuits. This robot is currently controlled from outside via cables and electric energy is also supplied by a power strip.Fig. 4. Developed prototype3 Experimental ResultsAt first the basic properties on a vertical smooth window glass have been tested. As the experimental results, traveling speed of going up direction was 0.08 m/s, one of going down direction was 0.14 m/s and horizontal direction was 0.11m/s (Fig. 5). Also, the robot kept its body on the window stably and did not fall down during moving. These results proved its basic performance satisfies the specifications defined based on the field surveying.Next, rotatability of prototype at the corner of window was confirmed by the experiment. Figure 6 shows sequential photographs when the prototype turns at the corner using turning mechanism proposed in this paper. As shown by these photographs, it was verified that the prototype can change its traveling direction at rights smoothly.(a)Prototype is climbing up a window (b) Back side of prototypeFig. 5. Mobility measuring of prototypeFig. 6. Test of rotatability of prototype at the corner of window4 ConclusionProposed WallWalker, which provides the continuous motion on the vertical windowpane and rotatability that the robot can change its traveling directionat the corner of window, was designed for cleaning the end of corner of window. In order to verify the basic properties about above abilities, the prototype was developed. Those results proved that the prototype fill the basic requirements mentioned in 1st chapter.As the next development, the installations of control system and cleaning nit are planed. Sensors such as the posture sensor, e.g. gyro sensor, will be counted and control scheme will be developed. Finally, the cleaning be tested with some cleaning units.AcknowledgementsThis research was supported by Foundation of Nankai-Ikueikai, Takamatsu, Japan. We greatly appreciate their support and encouragement.。
清洁机器人原理
清洁机器人原理
清洁机器人原理是基于先进的技术和算法，以及多种传感器的使用。
以下是清洁机器人的原理：
1. 感知环境：清洁机器人配备了一系列传感器，包括视觉、声音、接触和距离传感器等，以感知周围环境。
这些传感器帮助机器人检测墙壁、家具、障碍物等，并确定其位置和移动路径。
2. 制定地图：机器人通过视觉和距离传感器，将感知到的环境转化为数字地图。
这些地图通常使用栅格地图或拓扑图形来表示，同时包含障碍物和可通行路径。
3. 路径规划：基于地图和环境感知结果，机器人使用路径规划算法来确定最有效的移动路径。
这些算法考虑到障碍物、目标位置和机器人的尺寸等因素，以确保机器人可以避开障碍物并达到目标位置。
4. 运动控制：一旦确定了移动路径，清洁机器人使用轮子或踏板等机械结构来实现运动。
同时，控制系统确保机器人按照计划的路径和速度移动，并且能够及时停下来以避免碰撞。
5. 清洁功能：清洁机器人通常配备各种清洁工具，如旋转刷子、吸尘器和湿拖布等，以清理地板、地毯和其他表面。
这些工具可以根据地面类型和清洁要求进行调整，并通过机器人控制系统进行操作。
6. 自主充电：当清洁任务完成或电池电量低时，清洁机器人可
以自主返回充电站点充电。
一些机器人还具有自主充电的功能，可以通过激光或红外线等技术来定位和对准充电座。
通过以上原理和技术，清洁机器人能够在无人监督的情况下自主清洁室内环境。
这种智能技术的发展为人们的生活带来了便利，并减轻了清洁工作的负担。
新型高楼清洗爬壁机器人的研究与设计
新型高楼清洗爬壁机器人的研究与设计新型高楼清洗爬壁机器人的研究与设计摘要：随着城市建设的快速发展，高楼大厦的数量不断增加，高楼外墙的清洗工作变得愈发重要和困难。
为了提高清洗效率和安全性，科学家们开始研究和设计一种新型的高楼清洗爬壁机器人。
本文将探讨该机器人的研究与设计。
1.引言在传统的高楼清洗工作中，清洁工人需要悬挂在绳索上来进行清洗，这既危险又低效。
因此，研发一种能够自主完成高楼清洗工作的机器人具有重要意义。
该机器人将能够准确地识别清洗区域，自主爬升和下降，并进行清洗操作。
2.机器人结构与原理新型高楼清洗爬壁机器人主要由机械臂、清洗器、传感器和电源组成。
为了使机器人能够在高楼外墙爬行，机械臂采用伸缩式结构，并能够自主调整长度。
清洗器则采用带有纤维材料的刷子，能够有效清洁外墙的污渍。
传感器用于识别墙壁的形状，避免机器人碰撞。
电源方面，机器人采用可充电电池，确保长时间的清洗工作。
3.机器人系统设计为了实现机器人的自主运行，需要一个智能控制系统来指导其工作。
该系统主要由导航系统、视觉识别系统和动作控制系统组成。
导航系统利用全球定位系统（GPS）和惯性导航系统（INS）来确定机器人当前的位置和姿态角。
为了避免机器人过度依赖GPS，还可以加入激光测距仪来提供更准确的定位信息。
视觉识别系统用于识别墙壁的材料和污渍类型，从而确定最佳的清洗方法。
动作控制系统通过控制机械臂的伸缩和清洗器的动作来完成清洗任务。
4.机器人工作流程该机器人开始工作时，首先通过导航系统确定自己的位置，并设定清洗区域。
然后，视觉识别系统分析墙壁的材料和污渍类型，并确定最佳的清洗方式。
接下来，机器人把机械臂伸展到合适的长度，并将清洗器放置在墙壁上。
随后，清洗器开始移动，刷洗墙壁上的污渍。
当清洗完成后，机器人收回机械臂，并筛选清洗效果，确保墙壁彻底清洁。
5.机器人优势与展望相比传统的清洗方式，新型高楼清洗爬壁机器人具有以下优势：5.1 提高工作效率：机器人能够自主完成清洗任务，不再依赖于人力。
扫地机器人的使用方法
扫地机器人的使用方法
以下是扫地机器人的使用方法：
1. 开启电源：按下机器人的电源按钮，确保机器人已经开启。
2. 选择模式：根据需要选择机器人的工作模式，有手动、自动和定时模式。
3. 清空垃圾箱：在使用前，请确保机器人的垃圾箱已被清空。
如果垃圾箱已满，则机器人将无法继续工作。
4. 放置在合适的位置：将机器人放置在需要清扫的区域中，确保周围没有障碍物和不允许机器人进入的区域。
也要确保机器人的底部自由移动。
5. 开始工作：按下机器人的开始工作按钮，机器人就会开始工作。
它将依次扫过整个区域，并在发现障碍物或墙壁时自动转弯。
6. 结束工作：当机器人完成工作或垃圾箱已满时，它会停止工作并返回充电站。
7. 维护和保养：每次使用后，清理机器人的刷子和垃圾箱，并定期更换机器人的滤网和刷子。
注：在使用扫地机器人时，使用者需要遵循产品说明书中的使用方法和注意事项，
确保使用安全和机器人的长期使用寿命。
爬壁清洗机器人设计
爬壁清洗机器人会的不断发展，科学技术的迅猛发展，人类社会的不断进步，现代都市的摩 天大楼越建越多，越建越高，而城市的灰尘污染也越发严重，在这样的背景下，人类需 要依靠升降机平台来逐层地清洗大楼壁面，不但浪费时间和劳动力，而且人类在清洗大 楼壁面的环境越来越恶劣和危险，本课题来自于社会实际的需求，采用爬壁机器人进行 擦洗，降低清洗工人的劳动强度，提高工作效率，特别是提高安全性。如今，在科学技 术领先的国家已经采取了爬壁清洗机器人作为他们的首选工具，用来对大楼外表面进行 清理。
2 爬壁清洗机器人总体结构设计 ---------------------------------- 10
2.1 爬壁清洗机器人的材料选择 ----------------------------------------- 10 2.2 机器人总体结构介绍 ----------------------------------------------- 10 2.3 移动铝板的设计与校核 --------------------------------------------- 11 2.4 吸盘直径的选取 --------------------------------------------------- 13 2.5 电动机的选取 ----------------------------------------------------- 15 2.6 联轴器的选取 ----------------------------------------------------- 18 2.7 轴承的校核 ------------------------------------------------------- 18 2.8 滚动轴承寿命的计算 ----------------------------------------------- 19 2.9 轴的计算 --------------------------------------------------------- 20 2.10 键连接的强度计算 ------------------------------------------------ 21 2.11 轴向气缸的设计与计算 -------------------------------------------- 22 2.12 活塞杆稳定性及挠度验算 ------------------------------------------ 25 2.13 本章小结 -------------------------------------------------------- 28
扫地机器人简介
扫地机器人简介扫地机器人，这可是现代家庭的小能手！我记得有一次去朋友家做客，一进门就被他家那个忙碌的小家伙吸引住了。
朋友笑着说：“这就是我家的新成员，扫地机器人！”只见它在客厅里慢悠悠地移动着，像个小坦克一样，所到之处，灰尘和杂物都被清理得干干净净。
咱先来说说它的外观吧。
大多数的扫地机器人长得就像个扁扁的圆盘，个头不大不小，放在家里不占太多空间。
有的还设计得特别时尚，颜色也多样，能和各种家居风格搭配起来。
它工作起来可有一套啦！内置的传感器就像是它的小眼睛，能敏锐地感知周围的环境。
碰到家具腿儿或者墙壁，它会轻轻地绕过去，可聪明了！我朋友家那个，碰到沙发底下、床底下这种我们平时打扫不到的地方，它也能轻松钻进去，把那些藏在角落里的灰尘和头发都给揪出来。
有些高级点的扫地机器人还有规划清扫路线的功能。
就像有个聪明的小脑袋在指挥着它，先扫哪儿后扫哪儿，安排得明明白白，一点儿也不迷糊。
而且，它的吸力还挺强的，小到灰尘颗粒，大到瓜子壳儿，都能被它一股脑儿地吸进去。
操作也很简单方便，有的可以通过手机 APP 来控制。
比如说，你在上班的时候，就能在手机上设定它啥时候开始工作。
等你下班回到家，家里已经是干干净净的啦，那感觉，爽歪歪！还有啊，它的清洁模式也不少。
有的能吸尘，有的能拖地，甚至还有的能同时进行吸尘和拖地，真是一举两得。
不过，扫地机器人也不是十全十美的。
有时候它会被地上的电线啊、小玩具啊给绊住，然后就“罢工”了。
还有的时候，它可能会因为房间太大，电量不够，没扫完就跑回去充电了。
但总体来说，它给我们的生活带来了太多的便利。
想想以前，我们打扫房间得拿着扫帚、拖把，弯腰驼背地忙活半天，累得腰酸背痛。
现在有了扫地机器人，我们可以解放双手，多一些时间休息或者做自己喜欢的事情。
我觉得，随着科技的不断进步，扫地机器人肯定会越来越智能，越来越好用。
说不定以后，它还能自己识别垃圾的种类，分类清理呢！总之，扫地机器人这个小家伙，虽然有点小毛病，但真的是我们生活中的好帮手，让我们的家变得更干净、更舒适。

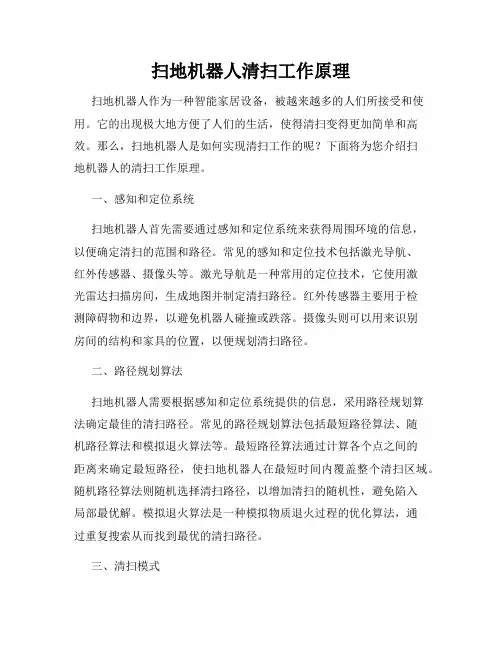

扫地机器人清扫工作原理
