初粘性测试作业指导书D
合川科技作业指导书
NO 改订处改订者核准日期
改订经历1 修改一.测试环境何旺云
2 修改温度黎碧楷石大松2006.4.27
3 修改判定标准汪雪芹姜良东2006.12.30
1 / 2
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
2 / 2
初粘性能测试
一．初粘力，初粘性能测试（滚球法，FINAT环形法，V轨道滚球法） 二．保持力，持粘性测试方法（常温保持，恒温保持，恒温恒湿保持） 三．剥离力，剥离强度测试方法（180°剥离90°剥离） 四．离型力，离型强度测试方法 五．剪切力，拉伸剪切强度测试（刚性材料对刚性材料） 六．解卷力，低速解卷强度测试方法 七．不干胶，胶黏测试项目总汇 胶粘制品主要是在基材上涂覆一层粘着剂，使之可以粘住物品表面，可通过粘接使两个或多个不相连的物体连接在一起。粘结性能是表征胶粘制品粘性质量的一个重要指标，初始粘力大小是否合适，保持时间是否达标，剥离强度是否适中，都是企业在产品出厂前进行质量监督检测的重要指标 一．初粘力测试（初粘性能测试） 初粘性测试是表征胶黏剂粘性的重要指标之一, 目前国内外测试初粘性有三种, 一种是滚球法另外两种是环形法和V斜坡Ｖ型道轨滚球法。 滚球法 ，通过钢球和测试试样粘性面之间以微小压力发生短暂接触时，胶粘带、标签等产品对钢球的附着力作用来测试试样初粘性。将一钢球滚过平放在倾斜板上的胶粘带粘性面。根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。 FINAT环形初粘法 环形初粘力测试方法来检测胶粘制品的初粘性，利用一种拉力测试仪来检测初粘性力值的大小，这种方法操作起来更直观，较之国内的斜面滚球法，数据更具有科学性，更接近实际应用 实验设备：剥离力实验机、环形初粘夹具， 试样制备：截取宽度25mm，长度至少175mm 的试样五条进行测试。测试条件：温度23℃±2℃，50%RH±5%RH，测试试样在测试前应至少放置4 小时。 测试步骤：1. 在测试前移除胶带背材，胶面向外，握住胶条两末端将它组成环形。环形末端10mm 夹入剥离试验机（环形初粘夹具）上夹具，环形垂直向下。（注意：夹具不要直接接触胶面）。2.（环形初粘夹具）的下夹具上的玻璃擦拭干净，剥离实验机以300mm/min 速度工作使环形与玻璃板接触，当完全接触后（接触面积25mmx25mm），立即反向以300mm/min 速度分离。重要的一点是要让反向分离滞后时间尽可能短，记录完全分离环形与玻璃板的最大力值。 测试结果：1. 环形初粘用N 表示，取五条胶带的平均值（忽略首峰）2. 如果力值大于纸张强度，结果应取撕裂前的最大值，并附上PT（纸张撕裂） 3. 如果胶有转移，应用AT 表示，并用百分数表明转移程度。 Ｖ型道轨滚球粘性测试方法 斜坡Ｖ型道轨滚球法，并与斜坡平面滚球法进行比较，指出了Ｖ型道轨滚球法的优点。关键词初粘性，Ｖ型道轨滚球法ｌ前言测试压敏胶粘带初粘性的常见标准有ＧＢ４８５２—８４《压敏胶粘带初粘性测试方法》等斜坡平面滚球法。这种方法所采用的滚球是直径为‘八。～１英时的３２种钢球，国内难以购买，且其尺寸不符合国家计量标准化的要求，若换算为ＳＩ制单位，则无论直径，还是质量均为无穷小数，既不便于制造，又无直观概念，难以推广；此外，ＧＢ４８５２规定，每次测试时必须用聚酯薄膜复贴助跑段和调节倾斜角度，既麻烦，又会因复贴不引起阻力不等而造成较大的系统误差，因此，国内压敏胶生产厂家较少采用此法。我们在编制《ＡＴＮ铝箔胶粘带）企业标准时，参考美国ＰＳＴＣ标准，采用了新的测试仪器和测试方法
光泽度测试作业指导书
光泽度测试作业指导书 保密等级：保密版本/状态：发文号: 编制_______________ 审核_______________ 批准_______________ 日期____________ 日期____________ 日期____________ 2014-11-3 发布2014-11-3 实施
《光泽度测试作业指导书》修订履历表 1目的及适用范围 本标准规定了用反射计以20°、60°或85°几何条件测定色漆漆膜、塑料、陶瓷、石材、纸张或金属材料等平面制品的镜面光泽度的测试方法。本方法不适用于含金属颜料色漆漆膜的光泽测量。
20°几何条件适用于高光泽材料（即60°镜面光泽高于70单位的材料）； 85°几何条件适用于低光泽材料（即60°镜面光泽低于10单位的材料）。2参考标准 GB/T 9754-2007色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜 面光泽的测定 GB/T 8807-1988塑料镜面光泽试验方法 ISO 2813:2014色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 ASTM D523-2014光泽度测试方法 3仪器设备 三角度光泽度测试仪 生产商：深圳市三诺仪器有限公司型号：SN-206085 4测试条件 4.1测试对象：液体漆样 4.1.1试验用底材（底材应是镜面质量的玻璃，厚度为3mm ,尺寸150 x 100mm , 玻璃最小尺寸至少应等于光照区域的长度）； 4.1.2漆膜涂布器（槽深为150 ± 2 pm的块状涂布器或采用其他施涂方法）； 4.2 20 °、60。和85。镜面光泽的测定方法： 4.2.1 60。条件适用于所有的漆膜，但是对于很高光泽和接近无光泽的漆膜，20°或85。也许更适用。 4.2.2 20 °条件在对高光泽漆膜（即60 °镜面光泽高于70单位的漆膜）的情况能给出更好的分辨率。 4.2.3 85。条件在对于低光泽的漆膜（即60 °镜面光泽低于10单位的漆膜）的情况能给出更好的分辨率。 5测试步骤 5.1校准 本设备共有黑色涂料及白色涂料两个校准模块并附有不同角度下的校准参考 值，在测试之前要对照测试条件对该角度（20。或60。或80 °）进行校准以保证测
钣金件检验作业指导书
钣金件检验作业指导书 文件编号 编制：刘桂强 审核： 批准： Xxxxxxxxxxxxxxx有限公司 发放范围：车间、生产部、技术部、档案室各一份
一、目的 规范钣金结构件的检验标准，以使各过程的产品质量得以控制，保证本公司的产品质量，从而使我公司的产品让顾客满意。。 二、适用范围 本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。当有冲突时，以技术规范和客户要求为准。 三、引用标准 本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行 GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表 GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表 GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差 未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。 四、原材料检验标准 1.金属材料 1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商明。 1.2材料外观：平整无锈迹，无开裂与变形。 1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。 2.塑粉
2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。 2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。3通用五金件、紧固件 3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。 3.3性能：试装配与使用性能符合产品要求。 五、工序质量检验标准 1．冲裁检验标准 1.1对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。 1.2图纸中未明确标明之尖角（除特别注明外）均为R1.5。 1.3冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。 1.4毛刺：冲裁后毛刺高L≤5%t（t为板厚）。 1.5划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。 1.6平面公差度要求见表一。 附表一、平面度公差要求 表面尺寸(mm) 变形尺寸(mm) 3以下±0.2以下 大于3小于30 ±0.3以下 大于30小于315 ±0.5以下
胶带初粘性试验机

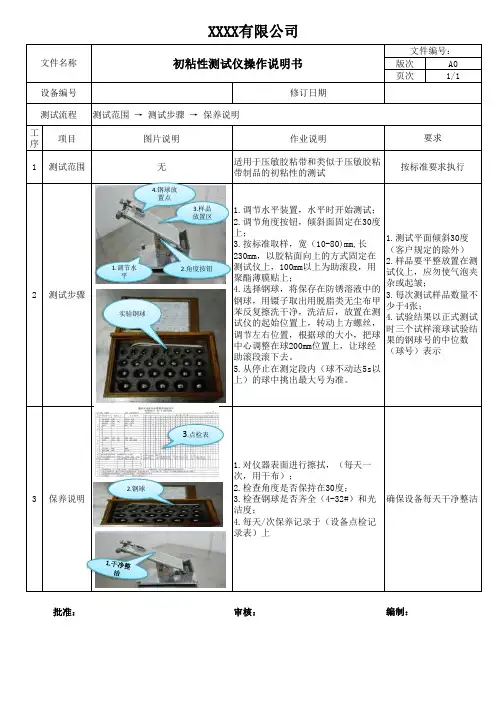

胶带初粘性试验机 一、胶带初粘性试验机简介： 胶带初粘性试验机按照GB4852之规定设计制造，适用于压敏胶带等相关产品进行初粘性测试试验。主要由倾斜板、放球器、支架、可调水平底座及钢球等构成。采用斜面滚球方法，通过钢球和压敏胶粘带试样粘性面之间以微小压力发生短暂接触时，胶粘带对钢球的粘附作用来测试试样初粘性。 具体操作方法是将粘面朝上，置于倾斜30°之试验板上，取钢珠球从最大号者，依序使之自由下，记录能粘在试片上达5秒以上之球号。 设计标准：GB/T 4852 二、胶带初粘性试验机主要技术参数： 滚球：不锈钢 倾斜角度：20-60°（可调） 滚球大小：1/32”-1” 倾斜板：厚度5mm玻璃 助跑道：长度Length 100mm 外型尺寸：（L×W×H） 380×150×250 mm 重量：12kg 三、胶带初粘性试验机测试条件： （1）试验室温度为23±2℃，相对湿度为65±5％。 （2）制备试样前，胶粘带应除去包装材料，互不重迭地在（1）条件下放置2h以上。 试样制备： 试样宽度为10～80mm，长度约250mm，除去最外层 3～ 5圈胶粘带后，以约300mm/min的速度解开卷状胶粘带（对片状制品则以同样速率揭去其隔离层），每隔200mm左右裁取一个试样，取4个以 上。取样时不允许手或其他物体接触试样测试段。 试样拉伸变形较大时，允许有不大于3 min的停放时间，使其复原。 测试方法：
1、预选最大钢球 （1）轻轻打片放球器，观察滚下的钢球是否在测试段内被粘住（停止移动逾5s以下）。从大至小，取不同球号的钢球进行适当次测试，直至找到测试段能粘住的最大球号钢球。 （2）取上述最大球号钢球和球号与之衔接的大小两个球，在同一试样上各进行一次测试，以确认最大球号的钢球。 2、正式测试 取3个试样，用最大球号钢球各进行一次滚球测试。若某试样不能粘住此钢球，可换用球号仅小于它的钢球进行一次测试，若仍不能粘住，则须按7．1．4～7．3重新测试。
标志(丝印)、标签的耐磨试验作业指导书
丝印附着力试验作业指导书 文件编号：WD/JS-JY-01-22 版本：A版 编制/日期: 审核/日期: 批准/日期: 受控状态： 修订页
1. 适用范围 家用和类似用途的电器。 2. 参考标准 IEC/EN60335-1、的第7章 3. 试验的主要设备 4. 试验的说明 标志应清晰易读并持久。经过试验后，标志仍应清晰易读，标志牌应不易揭下并且不应卷边。 5. 试验前的准备 检查设备和仪器是否符合本项目试验要求； 接到样机后，准备样机资料和检测记录； 将样机状况、样机标识内容及有关技术参数填写在检测记录上。 6. 试验方法及判定 拇指测试 条件：实验样品5PCS以上 实验程序：取样品，用拇指放在印刷的图片上，以3+-0KGF的力来回檫试15次。 实验判定：制品印刷图案不可缺口/断线/油墨粘附不良等，否则为不合格。 75%酒精测试 条件: 1、实验样品5PCS以上 2、白棉纱布 3、75%的酒精 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上75%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 95%酒精测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、95%的酒精
4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上95%的确酒精，然后再用白棉纱布在印刷的图案上往返30个来回(约15SEC) 实验判定：制品印刷图案不可有脱落/缺口断线/油墨粘附不良等，可允许颜。 +-0KGF的制具，色淡，但印刷图案应清晰不模糊，否则为不合格。 810胶带测试 条件：1、试验样品5PCS以上 2、810胶带 实验程序：将810胶带完全的黏贴在丝网印刷上，然后以45度角的方向迅速拉起胶带，连续测三次。 实验判定：制品印刷图案不可缺口/断线。 3M600胶带测试 条件：1、实验样品5PCS以上 2、2、250胶带 实验程序：将3M600胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带。只需测试一次。 实验判定：制品印刷图案不可缺口/断线。 250胶带测试 条件：1、实验样品5PCS以上 2、250胶带 实验程序：将250胶带完全的黏贴在丝网印刷，以45度角的方向迅速拉起胶带，连续进行三次。 实验判定：制品印刷图案不可缺口/断线。 汽油擦拭测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、汽油混合液(汽油：75%酒精=1:1) 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上汽油混合液，在印刷的图案上往返30个来回(约15 SE 实验判定：制品印刷图案不可有脱落/缺口/断线/油墨粘附不良等，可允许颜色偏淡，但印刷图案应清晰不模糊，否则为不合格。 正己烷擦试测试 条件：1、实验样品5PCS以上 2、白棉纱布 3、正己烷 4、+-0KGF的制具 实验程序：将的制具的底部绑上白棉纱布，蘸上正己烷溶液，在印刷的图案上往返30个来回(约15 SEC
QC初粘力GB
压敏胶粘带初粘性测试方法 （斜面滚球法） 1适用范围 本标准适用于压敏胶粘带动粘性的测试。 2定义 初粘性——物体和压敏胶粘带粘性面之间以微小压力发生短暂接触时，胶粘带对物体的粘附作用 称为初粘性。 3原理 将一钢球滚过平放在倾斜板上的胶粘带粘性面。根据规定长度的粘性面能够粘住的最大钢球尺寸， 评价其初粘性大小。 4测试设备 4．1斜面滚球装置 本装置主要由倾斜板、放球器、支架、底座及接球盒等部分组成。如图1所示。 4．1．1倾斜板：以厚约2mm的玻璃板覆在厚约7mm的钢板上组成倾斜板。两极间可衬入毫米座
标纸，作为安放试样、调节钢球起始位置的标记。 4．1．2放球器：放球器应能调节倾斜板上的钢球起始位置，释放钢球时，对球应无任何附加力。 4．1．3支架：支架用于支持倾斜板，并可在0～60°范围内调节板的倾角。 4．1．4底座：底座应能调节并保持装置的水平状态。 4．1．5接球盒：接球盒用于承接板上滚落的钢球，其内壁衬有软质材料。 4．2钢球 以GCr15轴承钢制造、精度不低于GB308－77《钢球》规定的0级、直径为32 1～1英寸的33种 钢球，可作为测试用钢球。 钢球按其英制直径的32倍值编排球号。测试时应使用球号连续的一组钢球。 钢球应存放在防锈油中。有锈迹、伤痕的球须及时更换。 4．3聚酯薄膜 采用符合JB1256－77《6020聚酯薄膜》规定的厚度为0．025mm 的薄膜。其长度约为110mm ，宽 度比试样约宽20mm 。 4．4清洗剂和擦拭材料 4．4．1消洗剂：消洗剂可采用化学纯的丙酮、乙酸乙酯、酒精等适宜的溶剂。 4．4．2擦拭材料：采用脱脂纱布等柔软的纤维织物作为擦拭材料。这类材料应不含有可溶于上述 溶剂的物质。 5测试条件 5．1试验室温度为23±2℃，相对湿度为65±5％。 5．2制备试样前，胶粘带应除去包装材料，互不重迭地在5．l 条件下放置2h 以上。 6试样 试样宽度为10～80mm ，长度约250mm ，除去最外层3～5圈胶粘带后，以约300mm/min 的速度解 开卷状胶粘带（对片状制品则以同样速率揭去其隔离层），每隔200mm 左右裁取一个试样，取4个以 上。 试样拉伸变形较大时，允许有不大于3min 的停放时间，使其复原。 取样时不允许手或其他物体接触试样测试段。 7测试步骤 7．1准备工作 7．1．1将斜面滚球装置调至水平位置，除特殊规定外，将倾斜板的倾角调到30°。 7．1．2用蘸有清洗剂的脱脂纱布，擦洗玻璃表面和聚酯薄膜的两面，再用纱布擦干净。 7．1．3将擦去防锈油的钢球，放入盛有消洗剂的容器内浸泡数分钟，取出后，用清洁的清洗剂和 纱布反复清洗擦拭，然后再用干净纱布擦拭干净，清洗后的钢球，应用干净的竹（木、骨）制镊子等
工序作业指导书
