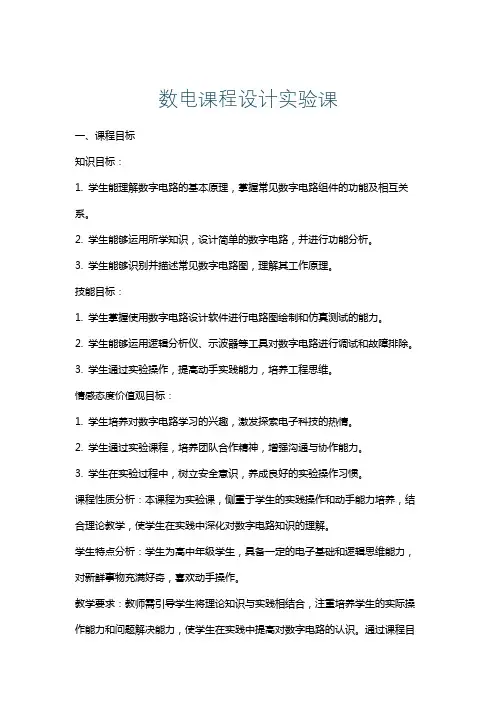

数电课程设计实验课
数电课程设计实验课一、课程目标知识目标：1. 学生能理解数字电路的基本原理，掌握常见数字电路组件的功能及相互关系。
2. 学生能够运用所学知识，设计简单的数字电路，并进行功能分析。
3. 学生能够识别并描述常见数字电路图，理解其工作原理。
技能目标：1. 学生掌握使用数字电路设计软件进行电路图绘制和仿真测试的能力。
2. 学生能够运用逻辑分析仪、示波器等工具对数字电路进行调试和故障排除。
3. 学生通过实验操作，提高动手实践能力，培养工程思维。
情感态度价值观目标：1. 学生培养对数字电路学习的兴趣，激发探索电子科技的热情。
2. 学生通过实验课程，培养团队合作精神，增强沟通与协作能力。
3. 学生在实验过程中，树立安全意识，养成良好的实验操作习惯。
课程性质分析：本课程为实验课，侧重于学生的实践操作和动手能力培养，结合理论教学，使学生在实践中深化对数字电路知识的理解。
学生特点分析：学生为高中年级学生，具备一定的电子基础和逻辑思维能力，对新鲜事物充满好奇，喜欢动手操作。
教学要求：教师需引导学生将理论知识与实践相结合，注重培养学生的实际操作能力和问题解决能力，使学生在实践中提高对数字电路的认识。
通过课程目标的实现，为学生后续学习电子技术打下坚实基础。
二、教学内容本节实验课教学内容以《数字电路》教材第四章“组合逻辑电路”和第五章“时序逻辑电路”为基础，涵盖以下内容：1. 组合逻辑电路原理与设计：- 组合逻辑电路基本概念、分类及特点；- 常见组合逻辑电路（如编码器、译码器、数据选择器等）的原理与功能；- 组合逻辑电路设计方法及步骤。
2. 时序逻辑电路原理与设计：- 时序逻辑电路基本概念、分类及特点；- 常见时序逻辑电路（如触发器、计数器、寄存器等）的原理与功能；- 同步与异步时序逻辑电路的设计方法及步骤。
3. 数字电路仿真与测试：- 使用Multisim、Proteus等软件进行数字电路图绘制及仿真；- 常用逻辑分析仪、示波器等仪器的使用方法；- 数字电路调试与故障排除。
复杂的数字电路课程设计
复杂的数字电路课程设计一、教学目标本节课的学习目标主要包括以下三个方面：1.知识目标：学生需要掌握数字电路的基本概念、逻辑门电路的组成及功能、组合逻辑电路和时序逻辑电路的设计方法。
2.技能目标：学生能够运用所学知识分析和设计简单的数字电路，具备一定的动手实践能力。
3.情感态度价值观目标：培养学生对电子技术的兴趣，提高学生分析问题、解决问题的能力，培养学生的创新精神和团队合作意识。
在教学过程中，我们需要根据课程性质、学生特点和教学要求，将目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容本节课的教学内容主要包括以下几个部分：1.数字电路的基本概念：数字信号、数字电路的分类及特点。
2.逻辑门电路：与门、或门、非门、异或门等基本逻辑门电路的组成及功能。
3.组合逻辑电路：加法器、编码器、译码器、多路选择器等组合逻辑电路的设计方法。
4.时序逻辑电路：触发器、计数器、寄存器等时序逻辑电路的设计方法。
5.数字电路的设计与实践：学生动手设计简单的数字电路，如计算器、电子钟等。
教学内容的安排和进度将根据学生的学习情况适时调整，以确保教学目标的达成。
三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法：1.讲授法：教师讲解数字电路的基本概念、逻辑门电路的组成及功能。
2.讨论法：学生分组讨论组合逻辑电路和时序逻辑电路的设计方法。
3.案例分析法：分析实际案例，让学生了解数字电路在生活中的应用。
4.实验法：学生动手设计简单的数字电路，提高实践能力。
四、教学资源本节课的教学资源包括：1.教材：《数字电路》等相关教材。
2.参考书：提供相关的学术资料和论文，以便学生深入研究。
3.多媒体资料：PPT、视频等教学课件，帮助学生更好地理解课程内容。
4.实验设备：逻辑门电路实验板、微控制器等实验设备，让学生动手实践。
教学资源的选择和准备将充分支持教学内容和教学方法的实施，丰富学生的学习体验。
五、教学评估为了全面、客观、公正地评估学生的学习成果，本节课的评估方式主要包括以下几个方面：1.平时表现：观察学生在课堂上的参与程度、提问回答等情况，了解学生的学习态度和理解程度。
数字电路逻辑设计课程设计
数字电路逻辑设计课程设计一、课程目标知识目标：1. 理解数字电路基本概念，掌握逻辑门电路的工作原理和功能；2. 学会使用逻辑代数进行简单的逻辑表达式推导和化简；3. 掌握组合逻辑电路和时序逻辑电路的设计方法；4. 了解数字电路的测试和调试方法。
技能目标：1. 能够运用所学知识，设计简单的组合逻辑电路和时序逻辑电路；2. 能够使用逻辑门集成电路进行电路搭建和测试；3. 能够分析数字电路中存在的问题，并提出改进措施。
情感态度价值观目标：1. 培养学生对数字电路逻辑设计的兴趣，激发学习热情；2. 培养学生的团队协作精神，学会与他人共同解决问题；3. 增强学生的创新意识，敢于尝试新方法，提高解决问题的能力；4. 培养学生严谨的学习态度，注重实验操作的规范性和安全性。
分析课程性质、学生特点和教学要求，本课程目标旨在使学生在掌握数字电路基本知识的基础上，能够运用所学技能进行逻辑设计，培养其创新思维和实际操作能力。
课程目标具体、可衡量，便于后续教学设计和评估。
二、教学内容1. 数字电路基本概念：逻辑门电路、逻辑函数、逻辑代数；2. 组合逻辑电路设计：编码器、译码器、多路选择器、算术逻辑单元；3. 时序逻辑电路设计：触发器、计数器、寄存器、移位寄存器；4. 数字电路测试与调试：故障分析、测试方法、调试技巧；5. 实践操作：使用集成电路搭建组合逻辑电路和时序逻辑电路，进行测试与分析。
教学大纲安排如下：1. 数字电路基本概念（1课时）：介绍逻辑门电路、逻辑函数和逻辑代数，引导学生理解数字电路的基本组成和工作原理；2. 组合逻辑电路设计（2课时）：讲解组合逻辑电路的设计方法，举例说明编码器、译码器等常见组合逻辑电路；3. 时序逻辑电路设计（2课时）：介绍时序逻辑电路的特点，讲解触发器、计数器等时序逻辑电路的设计方法；4. 数字电路测试与调试（1课时）：分析数字电路常见故障，教授测试与调试方法；5. 实践操作（2课时）：指导学生使用集成电路进行组合逻辑电路和时序逻辑电路的搭建、测试与分析。
杭电数字电路课程设计
杭电数字电路课程设计一、课程目标知识目标：1. 学生能够理解数字电路的基本概念，掌握数字逻辑门的工作原理。
2. 学生能够掌握组合逻辑电路和时序逻辑电路的分析与设计方法。
3. 学生能够了解数字电路的测试与验证方法，并运用相关工具进行实践。
技能目标：1. 学生能够运用所学知识，设计简单的数字电路系统，并对其进行仿真与验证。
2. 学生能够运用逻辑门、触发器等组件搭建复杂的数字电路，培养实际操作能力。
3. 学生能够通过课程学习，提高团队协作和沟通能力，为后续项目实践打下基础。
情感态度价值观目标：1. 学生对数字电路产生兴趣，激发学习热情，培养自主学习的习惯。
2. 学生能够认识到数字电路在现代社会中的广泛应用，增强对所学专业的认同感。
3. 学生在课程学习过程中，培养严谨的科学态度，树立工程意识，提高创新能力。
课程性质：本课程为专业核心课程，旨在培养学生的数字电路设计能力，提高解决实际问题的能力。
学生特点：学生具备一定的电子技术基础知识，具有较强的逻辑思维能力和动手能力。
教学要求：结合课本内容，注重理论与实践相结合，强调学生在实际操作中掌握知识，培养技能。
通过课程学习，使学生能够独立设计并实现简单的数字电路系统。
二、教学内容1. 数字逻辑基础：包括数字逻辑概述、逻辑门电路、逻辑函数及其化简、逻辑门电路的测试与验证。
- 教材章节：第1章 数字逻辑基础- 内容安排：2学时2. 组合逻辑电路：包括组合逻辑电路的分析、设计方法，常用组合逻辑电路及其应用。
- 教材章节：第2章 组合逻辑电路- 内容安排：4学时3. 时序逻辑电路：包括时序逻辑电路的原理、分析、设计方法，触发器、计数器等时序电路的应用。
- 教材章节：第3章 时序逻辑电路- 内容安排：6学时4. 数字电路设计方法：包括数字电路设计流程、设计方法，以及基于硬件描述语言的数字电路设计。
- 教材章节：第4章 数字电路设计方法- 内容安排：4学时5. 数字电路仿真与验证：包括数字电路仿真软件的使用、仿真与验证方法，以及实际操作。
数电期末大作业课程设计
数电期末大作业课程设计一、课程目标知识目标：1. 学生能理解并掌握数字电路基础知识，如逻辑门、触发器、计数器等原理及功能。
2. 学生能运用所学知识分析并设计简单的数字电路系统。
3. 学生了解数字电路在实际应用中的优势，如稳定性、可靠性及易于集成。
技能目标：1. 学生能熟练使用数字电路设计软件，如Multisim、Proteus等进行电路设计与仿真。
2. 学生具备一定的动手实践能力，能搭建简单的数字电路并进行调试。
3. 学生能够通过查阅资料、团队合作等方式，解决数字电路设计过程中遇到的问题。
情感态度价值观目标：1. 学生培养对数字电路的兴趣，激发学习热情，形成积极的学习态度。
2. 学生在团队合作中，学会沟通、协作，培养集体荣誉感和责任感。
3. 学生通过学习数字电路，认识到科技发展对社会进步的重要性，增强科技创新意识。
课程性质：本课程为电子信息类专业高年级学生的专业必修课，旨在帮助学生将所学的数字电路理论知识与实际应用相结合，提高学生的动手实践能力和创新意识。
学生特点：学生已具备一定的数字电路理论基础，具有较强的学习能力和求知欲，但实践经验相对不足。
教学要求：结合学生特点，注重理论联系实际，通过课程设计，使学生能够将所学知识应用于实际电路设计中，提高学生的综合运用能力。
同时，注重培养学生的团队合作精神和创新意识。
课程目标分解为具体学习成果，以便后续教学设计和评估。
二、教学内容1. 数字电路基础知识复习：逻辑门、触发器、计数器等原理及功能，要求学生熟练掌握并能够运用相关知识分析问题。
2. 数字电路设计软件应用：介绍Multisim、Proteus等软件的基本操作，使学生能够使用软件进行电路设计与仿真。
3. 课堂实践：组织学生进行数字电路搭建、调试，提高学生的动手实践能力。
- 实践项目1：设计并搭建一个简单的4位加法器- 实践项目2：设计并搭建一个2进制计数器4. 数字电路系统设计：指导学生进行小组合作，完成一个具有一定功能的数字电路系统设计。
数字电路实验课程设计
数字电路实验课程设计一、课程目标知识目标：1. 理解数字电路的基本概念，掌握常用的数字电路元件及其功能。
2. 学会分析简单的数字电路图，并能正确描述电路的工作原理。
3. 掌握数字电路的测试方法，能够运用测试仪器对电路进行调试和故障排查。
技能目标：1. 能够运用所学知识设计简单的数字电路，并进行实际搭建。
2. 培养动手操作能力，熟练使用数字电路实验设备，进行电路连接和测试。
3. 提高问题解决能力，通过实验分析，能够发现并解决数字电路中的问题。
情感态度价值观目标：1. 培养学生的团队合作意识，实验过程中能够相互协作，共同完成实验任务。
2. 激发学生对数字电路的兴趣，提高学习积极性，培养探索精神和创新意识。
3. 培养学生严谨的科学态度，注重实验数据的真实性，遵循实验操作规范。
分析课程性质、学生特点和教学要求，本课程目标旨在帮助学生掌握数字电路的基本知识和实践技能，通过实验课程，使学生在实践中深化理论认识，提高综合运用能力。
课程目标分解为具体学习成果，便于后续教学设计和评估，确保学生能够达到预期学习效果。
二、教学内容本课程教学内容主要包括以下几部分：1. 数字电路基础知识：介绍数字电路的基本概念、逻辑门电路、触发器等，参考教材第2章相关内容。
2. 常用数字电路元件：学习译码器、编码器、计数器、寄存器等元件的功能和应用，参考教材第3章相关内容。
3. 数字电路分析与设计：分析简单数字电路图，学会设计组合逻辑电路和时序逻辑电路，参考教材第4章相关内容。
4. 数字电路实验操作：教授实验操作规范，指导学生进行数字电路搭建、测试和调试，参考教材第5章相关内容。
5. 故障排查与问题解决：培养学生分析问题、解决问题的能力，学习数字电路故障排查方法，参考教材第6章相关内容。
教学内容安排如下：1. 第1周：数字电路基础知识学习。
2. 第2周：常用数字电路元件学习。
3. 第3周：数字电路分析与设计。
4. 第4周：数字电路实验操作及故障排查。
数字显示电路课程设计
数字显示电路课程设计一、课程目标知识目标：1. 让学生理解数字显示电路的基本原理，掌握显示器件如LED、LCD的工作机制。
2. 学会分析和设计简单的数字显示电路，掌握基本的电路连接方式和显示驱动方法。
3. 掌握相关电子元器件的参数选择和电路调试方法，能够阅读并理解数字显示电路的原理图。
技能目标：1. 培养学生动手能力，能够正确使用工具和仪器，搭建和调试数字显示电路。
2. 培养学生的问题解决能力，通过实验和项目实践，学会排查和解决数字显示电路中的常见问题。
3. 培养学生的创新思维和团队合作能力，能够就特定主题进行电路设计和展示。
情感态度价值观目标：1. 激发学生对电子技术的学习兴趣，培养细心观察、耐心钻研的学习态度。
2. 增强学生的环保意识和责任感，了解电子废弃物的处理方式，培养可持续发展观念。
3. 通过团队合作，培养学生的沟通能力和集体荣誉感，增强社会主义核心价值观的教育。
课程性质分析：本课程为电子技术基础课程，旨在帮助学生建立数字显示电路的基本概念，并通过实践操作提高其技术技能。
学生特点分析：考虑到学生所在年级的知识深度，课程设计将兼顾理论知识的讲解和实践操作的指导，以适应学生的认知水平和动手能力。
教学要求分析：课程要求学生在理解理论知识的基础上，能够进行实际操作，通过项目驱动和问题解决的教学方法，提高学生的综合技术应用能力。
通过具体的学习成果分解，为教学设计和评估提供明确依据。
二、教学内容1. 数字显示电路基本原理：包括数字显示器件的分类、工作原理，重点介绍LED和LCD显示技术。
- 教材章节：第3章 数字显示技术，第1节 显示器件及其工作原理。
2. 数字显示电路设计：学习数字显示电路的设计方法，包括电路连接、驱动方式、元器件选择等。
- 教材章节：第3章 数字显示技术，第2节 数字显示电路设计。
3. 电路搭建与调试：培养学生动手能力，学会使用工具和仪器搭建数字显示电路，并进行调试。
- 教材章节：第3章 数字显示技术，第3节 电路搭建与调试。
