冷变形工艺对IF钢深冲性能的影响
冷轧工艺对IF钢r值和n值的影响探究
冷轧工艺对IF钢r值和n值的影响探究发表时间：2019-03-20T13:51:06.623Z 来源：《科技新时代》2019年1期作者：丁会云[导读] IF钢又称为无间隙原子钢，其在实际应用的过程中具备较强的深冲性以及非时效性，主要应用在现代工业生产中，例如深冲杂罐等。
（中粤马口铁工业有限公司广东中山 528437）摘要：IF钢又称为无间隙原子钢，其在实际应用的过程中具备较强的深冲性以及非时效性，主要应用在现代工业生产中，例如深冲杂罐等。
基于此，本文将首先介绍冷轧工艺对IF钢r值和n值影响探究的实验设计，其次，分析冷轧工艺对IF钢r值的影响效果，最后研究冷轧工艺对IF钢n值的影响效果。
关键词：冷轧工艺；IF钢；实验设计引言：IF钢在传统生产的过程中，由于生产步骤较为复杂，因此耗费的成本较高，为了提升IF钢的实际加工效率以及加工质量，则针对IF钢的加工工业进行完善优化。
冷轧处理能够大大提升IF钢最终的加工性能，使其具备更强的深冲性，本文将对其进行重点研究。
1 冷轧工艺对IF钢r值和n值影响探究的实验设计塑性应变比r指单向拉伸变形时试样宽度方向的真实应变与厚度方向的真实应变之比。
当r>1时,材料在宽度方向收缩比厚度方向变薄更容易,拉伸毛坯的径向收缩不容易起皱,并且拉力也小,传力区不容易拉破。
应变硬化指数n是金属薄板在塑性变形过程中,形变强化能力的一种量度，在冲压成形中n值是一个极为重要的参数指标, n值大不仅能提高材料局部应变能力，而且能使应变分布趋于均匀化,提高材料成形时的总体成形极限。
在以拉伸为主的材料成形时, n值小的材料由于变形不均匀,变形的部位不能迅速硬化,易产生裂纹。
以冲压为主的材料成形时, n值大的材料应变均化能力强,危险断面的承载能力高。
为了能够进一步提高IF钢的加工质量，为下游客户提供更适合深冲、更优良的产品，我们对冷轧工艺的影响效果进行分析。
在探究IF 钢冷轧工艺对r,n值影响实验的过程中，根据以下步骤进行；将热轧板的厚度为2.5mmmm 的IF钢作为实验材料（实验材料成分见表1）：表1实验材料的成分（%）对此实验材料分别进行两组实验，一组冷轧工艺为一次冷轧实验和一次退火实验，另一组是进行两次冷轧实验和两次退火实验，并将两组实验的结果进行对比。
IF钢罩式退火过程中织构组织演变研究
指 导 教 师： 指导小组成员：
刘雅政 教授
单位： 单位： 单位：
北京科技大学
论文提交日期：2009 年 12 月 10 日 学位授予单位：北 京 科 技 大 学
北京科技大学硕士学位论文
致 谢
本课题的研究和论文的撰写是在导师刘雅政教授的悉心指导下完成的， 导师严谨的治学态度，开阔敏锐的思维方法，系统的理论知识和丰富的实践 经验使本人受益至深；严谨求实的作风，勇于创新、勇于实践的勇气给我留 下了深刻的印象。特别是导师正直豁达的思想品格和对学生理解、支持、帮 助的态度，使我在学习知识的同时也感悟了许多人生的道理，在日常生活中， 导师视我们每一个学生如自己的孩子一样，无微不至地关心我们，同时教导 我们为人、处事和从事科研工作的道理。值此论文完成之际，向我最尊敬的 导师刘雅政教授致以衷心的感谢和崇高的敬意！ 另外还要感谢包钢薄板坯连铸连轧厂副厂长田荣斌、品质部部长闫波和 有关技术人员张晓燕、张华等对本课题进行过程中的大力支持和协助，有了 他们的支持才使本研究工作顺利进行。 以导师为首的课题组有着积极向上、求实创新、团结互助的团队精神， 在论文的完成过程中，还得到了同实验室周乐育老师，博士李亚欣、肖金福、 武磊、李明扬，硕士孙小军、李大航、范广斌、贾松的积极帮助，在此对他 们表示衷心的感谢。 向所有帮助过我的各位老师和同学致以我最诚挚的谢意！最后，感谢为 评阅本论文付出辛勤劳动的各位专家教授！
335.5 分类号：TG ____________
密
公开 级：______________
ＵＤＣ：____________
１０００８ 单位代码：______________
北京科技大学硕士学位论文
论文题目：
IF 钢罩式退火过程中织构组织演变研究
制样工艺对冷轧深冲用钢物理性能的影响分析
表 ４ 同 尺 寸 、 同 制 备 工艺 在 涟 钢 的 试 验 结 果 比 对 不
・
６２ ・
３ ２ １ 强度 比较 ．．
从 单个 试样 来 看 ， 削试 样 的屈 服 强 度 铣 低 于 冲压试 样 的 屈 服 强 度 ， 低 相 差 ５ ａ 最 ＭＰ ，
最 高相 差 １ ＭＰ ， 均 值 相 差 ８ ａ 铣 削试 ０ ａ平 ＭＰ ； 样 的抗 拉 强 度 不 全 低 于 冲压 试 样 的抗 拉 强

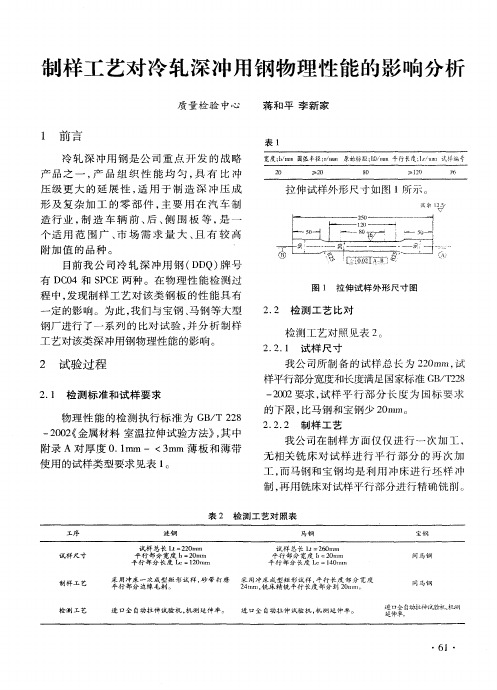

制 样 工 艺 对 冷 轧 深 冲 用钢 物理 性 能 的影 响 分 析
质 量检 验 中心 蒋和 平 李 新 家
１ 前 言
冷 轧 深 冲用 钢是 公 司 重 点 开 发 的 战 略 产 品 之 一 ， 品 组 织 性 能 均 匀 ， 有 比 冲 产 具 压 级 更 大 的 延 展 性 ， 用 于 制 造 深 冲 压 成 适 形 及 复 杂加 工 的 零 部 件 ， 要 用 在 汽 车 制 主 造 行 业 ， 造 车 辆 前 、 、 围 板 等 ， 一 制 后 侧 是
试验。 ３ １ 方 用 的试
验 机均是德 国 Ｚ Ｃ Ｗ１ Ｋ全 自动试验 机 ， 机械 带 手 和 自动 引伸计 实 现 试验 过 程 的 自动 控 制 ， 并 以机测数据 包括机 测 的延 伸率做 为产 品的 出厂数 据 。
表 １
宽度 ；／ ｎ ｂｍ ｌ圆弧半径 ： ｉｎ 原始标距 ；）ｔｎ平行 长度；（ｌｌ 样编号 ｒｆ ／ｕ Ｉ／ｍ Ｉ Ｌ￣ｌｌ试 ／ｌ ｌ
２ Ｏ ≥２ Ｏ ８ ０ ≥１ ］ ２ｔ Ｐ ６
拉 伸试样 外形 尺 寸如 图 ｌ 示 。 所
“余 ｌ
、
个 适 用 范 围 广 、 场 需 求 量 大 、 有 较 高 市 且
对IF钢组织性能影响因素的分析报告
对IF钢组织性能影响因素的分析IF钢(Interstitial Free Steel)又叫无间隙原子钢，是继沸腾钢与铝镇静钢之后自动化工业广泛应用的又一代深冲用钢。
IF钢的特点是含碳量很低，加入Ti和Nb之后，形成Ti和Nb的C、N化合物。
由于钢中无间隙原子，而使其具有优异的深冲性能：高塑性应变比、高延伸率、高硬化指数以及较低的屈强比，并具有优异的非时效性，因此被誉为第三代超深重用钢而广泛应用于汽车制造等行业[1]。
IF钢按添加的微合金元素不同，通常分为Ti—IF钢、Nb—IF钢和(Nb+Ti)一IF钢，影响IF钢组织性能的因素有很多，总结起来有两大类：一是材质本身的因素，包括所含化学成分的影响，二是加工工艺的影响。
下面分别就两方面的影响因素予以具体阐述。
首先，介绍一下IF钢的成型性及其评价。
（一）IF钢的成型性及其评价汽车用钢板几乎全部经过冲压成型，所以成型性的好坏是材料面临的首要问题。
所谓成型性是指钢板在承受变形过程中抵抗失效的能力。
它除了与材料本身特性有关外还与变形条件有关。
评价钢板成型性能的指标有两大类，即基本成型性能指标和模拟成型性能指标。
前者是对材料本身性能的反映，取决于材料生产过程中的冶金因素；后者是对材料在某种变形条件下成型性能的反映，与具体的变形工艺有关。
与上述两大类成型性能指标相对应的实验方法中，应用最广泛的的成型性能实验是单向拉伸实验，而Swift冲杯实验、扩孔实验、极限拱高实验都是模拟成型性能实验。
单向拉伸实验获得两个主要的基本成型指标：加工硬化指数(n值)和塑性应变比(r值)，同时还可获得屈服强度(Ys)、拉伸强度(Ts)和延伸率等。
加工硬化指数(n值)是钢板在塑性变形过程中形变强化能力的一种量度，是评价板材在拉胀时成形性能的指标。
钢板在成形过程中，变形大的部位首先硬化，n值越高，硬化程度越强，变形越困难，促使变形小的部位的金属向变形大的部位流动，使整体钢板变形区域均匀，从而提高了钢板的成形性能。
国内外超低碳IF钢炼钢工艺分析
国内外超低碳IF钢炼钢工艺分析超低碳IF钢是一种具有良好冷变形性能和高力学性能的钢种，广泛应用于汽车制造、机械制造等领域。
为了提高超低碳IF钢的质量和性能，炼钢工艺起到了关键作用。
本文将从国内外超低碳IF钢炼钢工艺的原理和特点、工艺优化及发展趋势等方面进行分析。
1.选择合适的原料组成和冶炼条件，确保钢液中碳含量低且均匀分布。
2.采用低氧强还原剂和保护气体，减少氧化物含量，防止夹杂物的生成。
3.控制炉温和保温时间，保持钢液温度稳定以提高成分均匀性。
4.采用合适的合金化方法，添加微量合金元素改善钢种的性能。
超低碳IF钢的炼钢工艺优化主要包括以下几个方面：1.优化原料选择和配料比例，选择高质量的钢坯和优质的铁合金，提高产品的质量和性能。
2.改进冶炼设备和工艺流程，通过合理的搅拌和保温方式，降低碳和合金元素的损失，提高工艺效率。
3.控制炉温和保温时间，采用先进的温度控制系统，保证炉温的稳定性，提高钢液的成分均匀性。
4.优化合金化方法，通过改变合金添加时间和合金元素的配比，提高合金元素的利用率，改善钢种的性能。
目前，国内外超低碳IF钢炼钢工艺发展的趋势主要体现在以下几个方面：1.工艺自动化：通过引入先进的自动控制系统，实现对整个炼钢过程的自动化控制，提高生产的稳定性和质量。
2.工艺精细化：通过优化炼钢工艺参数和工艺流程，控制各个环节的时间和温度，实现精确的合金化和冶炼过程，提高产品的性能。
3.绿色环保：采用清洁能源和环保材料，减少二氧化碳的排放和对环境的污染，实现绿色炼钢。
4.资源循环利用：通过废钢回收和炼钢渣的综合利用，降低资源浪费和能源消耗，实现资源的循环利用。
综上所述，国内外超低碳IF钢炼钢工艺的发展正朝着工艺自动化、精细化、绿色环保和资源循环利用的方向发展。
这将进一步提高超低碳IF钢的质量和性能，满足不同领域对高性能钢的需求。
55冷轧及退火工艺对(Ti+Nb)-IF钢组织性能的影响-北科周欢
冷轧及退火工艺对（Ti＋Nb）－IF钢组织性能的影响周欢1,2，赵爱民1，陈银莉1，滕涛1（1.北京科技大学冶金工程研究院，北京100083；2.宝钢特殊钢分公司，上海200940）摘要：研究了冷轧总压下率、退火温度及保温时间对（Ti＋Nb）－IF钢组织和性能的影响。
结果表明：当冷轧总压下率达到75％时，高温退火后r值就达到1.80以上，并随压下率的增大而上升，到85％时，r值达到最大值2.10左右，当冷轧总压下率达到90％时，r值开始下降。
超低碳（Ti＋Nb）－IF钢热轧板经80％压下率冷轧后，退火温度低于850℃时，r值随退火温度的上升而上升，850℃以上退火时，r值受退火温度影响不明显，r值保持在1.95左右。
在850℃以上高温退火条件下，保温时间在60s～120s之间时，r值受保温时间影响很小。
关键词：（Ti＋Nb）－IF钢；冷轧；退火；r值The Effects of Cold Rolling and Annealing Technology onMicrostructure and Properties of（Ti + Nb）-IF SteelZHOU Huan1,2，ZHAO Aimin1，CHEN Yinli1，TENG Tao1( 1. Research Institute of Metallurgy Engineering,University of Science and Technology Beijing, Beijing 100083, China;2.Baoshan Iron & Steel Co. Ltd. Special Steel Branch, Shanghai 200940)Abstract: The effects of cold rolling reduction, annealing temperature and holding time on microstructure and properties of (Ti+Nb)-IF Steel was studied. The results show that, when total cold rolling reduction reaches 75％, r value can reach above 1.80 after annealing at high temperature and increases with the cold rolling reduction growth, until 85％, r value reaches about 2.10, then r value begins to decrease when total cold rolling reduction reaches 90％. After (Ti+Nb)-IF steel hot rolling sheets cold rolled by 80％ reduction, when annealing temperature below 850℃,r value increases with annealing temperature growth. The effects of annealing temperature on r value is not marked when annealing temperature above 850℃, then r value maintains about 1.95. Under the condition of annealing temperature above 850℃, when holding time is between 60s and120s, the effects of holding time on r value is very small.Key words: (Ti+Nb)-IF steel；cold rolling；annealing；r value1 前言IF钢（Interstitial Free Steel），即无间隙原子钢，是在超低碳钢（C<0.005％，N<0.003％）中加入一定量的Ti、Nb，使钢中C、N原子被固定成碳化物、氮化物，而钢中无间隙原子存在，从而使钢具有非时效性和超深冲性。
IF钢的工艺性能及概述
图1 Nb、Ti对IF钢奥氏体区进行的, 为了使 热带晶粒细化, 采用高的终轧压下率和终轧后 快速冷却。IF钢在奥氏体再结晶区热轧时, 其 道次变形量不能太小, 否则, 就会产生奥氏体 部分再结晶, 形成混晶组织, 对IF钢的深冲性 能不利。在奥氏体再结晶区热轧总变形量越 大, 则在轧制时发生的形变再结晶次数越多, 热轧后得到的铁素体晶粒就越均匀, 越有利于 得到等轴状的铁素体晶粒, 研究表明晶粒呈等 轴状时有利于IF 钢深冲性能的提高。
2.3.2 加热温度
IF钢的终轧方式有两种即奥氏体区轧制、铁素区轧制, 奥 氏区轧制是无论精轧还是粗轧, 轧制温度均在Ar3以上, 而铁 素体区轧制时粗轧温度在Ar3以上而精轧温度在A r3以下, 即 在铁素体区轧制。由于终轧温度的不同, 加热温度也有差别。 传统工艺多采用奥低体区轧制, 由于IF 钢中含有T i和Nb, Ti和 Nb对钢再结晶性能的影响如下图1所示。 由于钢中Ti和Nb存在致使IF钢的γ→α转变温度升高, 为 了使其充分奥氏体化, IF钢的出钢温度较普通钢高据某钢厂的 实际生产数据表明, IF钢的出钢温度一般较普碳钢高20℃左 右。由于铁素体轧制可以降低加热温度, 节约能源, 轧后产生 粗大的二相粒子和细小铁素体晶粒, 在随后的冷轧和退火处 理过程中产生分布均匀和强的再结晶织构等优点, 铁素体轧 制技术作为一项新技术而得到广泛的应用。CSP生产中由于 不存在γ→α → γ的转变, 所以可采用较低的加热温度和终轧 温度, 容易实现铁素体区轧制, 生产一些薄规格的IF钢。
3 IF钢的合金元素和性能特点 3.1 IF钢的合金元素的含量 C≦0.003；Si≦0.03；Mn：0.10～0.20； P≦0.006；S≦0.007； Al：0.02～0.05； Ti：0.04～0.08；O≦0.003；N≦0.004； Nb：0.06～0.25。
Ti-IF冷轧深冲钢平整工艺研究
尾
１５６
尾
１６９
尾
１６５
尾
１８８
１７０
图２ １２０ ｔ平整力的金相图
从结果可以看出，头尾的性能比较相近，但与中 部的性能相比屈服要高２０ＭＰａ，一般长度在３０— ５０ｍ左右。为减少这部分长度，可以在起车和甩尾 阶段，适当减少轧制力，同时让操作工快速升速，尽 量减少加速阶段对性能的影响。（屈服较高的原因 除了延伸率波动大外，还有一个原因是罩式炉冷热 点加热／冷却不均造成的，这里没有考虑这个因 素。）
（４）平整工艺使冷轧板的ｒ值有所增加，而ｎ值 有所降低，而且平整力越大，两个参数变化越明显。 １２０ ｔ平整工艺下，ｒ值提高０．１０５，ｎ值降低０．０１７； ２３０ ｔ平整工艺下，ｒ值提高０．２８２，ｎ值降低０．０２３。
（５）１２０吨轧制力和２３０吨下的金相图如图２、３ 所示：
从图中可以看出随平整轧制力增大，济钢ＩＦ钢 的晶粒度分别为７．６、７．７级，略有变化。ｎ值与晶 粒度有密切关系，晶粒度越大，ｎ值越大。平整工艺 近似为２次轧制，使晶粒尺寸减小，而平整轧制力越 大，晶粒尺寸减小越明显，晶粒等级高，ｎ值越小，这
平整后头 １６１
Ａ
４３
２７７ ５５．５ ３．１３ 一ｌ １．５ ０．５４
０．２５９ 一Ｏ．０２
平整前头 １２３ ２８９ ５５ ２．６２ ０．２７５
平整后头 １５９ ２８２ ５４．５ ２．９３ ０．２５９
△
３６
—７ —０．５ ０．３１ —０．０１６
对不同平整轧制力下冷轧Ⅲ钢的力学性能进 行对比分析：
（１）从表１、表２中不难看出，在两种不同的平 整工艺下，冷轧产品的各个力学性能参数变化规律 不同：屈服强度、ｒ、１１三个参数值变化显著；而抗拉 强度、延伸率变化不明显。
冷变形的特点及应用
冷变形的特点及应用冷变形是指材料在低温下发生塑性变形的现象。
与常温下的塑性变形相比，冷变形具有以下几个特点：1. 温度影响：冷变形发生在低温下，一般为材料的固定温度下进行变形。
温度的降低会使材料的塑性变形能力降低，增加了材料的强度和硬度。
因此，在进行冷变形时，需要施加更大的应力才能使材料发生塑性变形。
2. 麻痹效应：冷变形会使材料表面产生麻痹效应，即材料表面的晶粒被拉长，使其变得细长而不规则。
这种细长的晶粒会使材料的塑性变形能力降低，增加了材料的强度和硬度。
3. 冷变形强度：冷变形会使材料的强度和硬度增加。
在冷变形过程中，材料的晶体结构会发生改变，晶粒会被拉长并细化，这种细化的晶粒结构会使材料的强度和硬度增加。
4. 冷加工硬化：冷变形会使材料的硬度增加，这是由于冷变形过程中材料的晶体结构发生了改变，晶粒会被拉长并细化。
这种细化的晶粒结构会增加材料的位错密度，从而增加了材料的硬度。
冷变形具有以下几个应用：1. 冷轧：冷轧是一种常见的冷变形加工方法，用于制造薄板和带材。
冷轧过程中，金属材料通过辊道冷却后，在低温下被压制成所需的形状。
冷轧可以使材料的强度和硬度增加，同时还可以提高材料的表面质量和尺寸精度。
2. 冷拉伸：冷拉伸是一种将金属材料拉伸至所需尺寸的加工方法。
在冷拉伸过程中，材料在低温下被拉伸，从而使其形状发生变化。
冷拉伸可以使材料的强度和硬度增加，同时还可以提高材料的表面质量和尺寸精度。
3. 冷挤压：冷挤压是一种将金属材料通过模具压制成所需形状的加工方法。
在冷挤压过程中，材料在低温下通过模具的挤压作用，使其发生塑性变形。
冷挤压可以使材料的强度和硬度增加，同时还可以提高材料的表面质量和尺寸精度。
4. 冷锻：冷锻是一种将金属材料通过模具的冷锻作用，使其形状发生变化的加工方法。
在冷锻过程中，材料在低温下被模具锤击，从而使其发生塑性变形。
冷锻可以使材料的强度和硬度增加，同时还可以提高材料的表面质量和尺寸精度。
IF钢性能影响因素及控制措施
ｏｎ
ＩＦ ｓｔｅｅｌ ｐｅｒｆｏｒｍａｎｃｅ ｗｅｒｅ ｍｏｒｅ，ｔｈｅ ａｒｔｉｃｌｅ ｃａｒｒｉｅｄ
ｏｎ
ｔｈｅ ａｎａｌｙｓｉｓ ｍａｉｎｌｙ ｆｒｏｍ ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ ｃｏｎｔｒｏｌｌｉｎｇ ｏｆ ＩＦ ｓｔｅｅｌ，ｈｏｔ—ｒｏｌｌｉｎｇ ｐｒｏｄｕｃｔｉｏｎ
ｔｅｃｈｎｉｑｕｅ
ｓｃｈｅｄｕｌｅ
ａｎｄ
ＳＯ
Ｏｎ．Ｔｈｅ ｒｅｓｕｌｔｓ
ｓｈｏｗｅｄ ｔｈａｔ，ｔｈｅ
ｓｔｅｅｌ
ｒｅａｓｏｎ
Hale Waihona Puke ｏｆ ＩＦ ｓｔｅｅｌ ｐｅｒｆｏｒｍａｎｃｅ
ｕｎｓｔｅａｄｙ ｗａｓ ｔｈｅ ｈｉｇｈｅｒ Ｔｉ
ｃｏｎｔｅｎｔ，“ｎｇ
ｍａｋｉｎｇ ｃｏｍｐｏｓｉｔｉｏｎ ｃｏｎｔｒｏｌｌｉｎｇ ｐｒｏｃｅｓｓ
１
影响Ⅲ钢性能的因素分析
根据２００９年生产实绩数据．笔者对球钢炉
次代表成分，性能和轧制实绩数据进行了回归， 其回归方程为： 屈服强度＝２３０＋１１ ６９５Ｃ碳实绩一２ ３５０Ｓ 实绩一５３５１１钛实绩＋３ ８６２Ｎ
Ｔｉ一礤钢．供给下游用户用于各种深冲零件，但
在进行冲压性能检测中发现部分钢卷的性能偏 硬。不能达到理想要求，用户在使用过程中也 反映部分钢卷出现开裂的情况。
ｃａｒｂｕｒｅｔｉｎｇ ｗａｓ ｌａｒｇｅ，ｔｈｅ ｈｏｔ ｒｏｌｌｉｎｇ ｔｅｍｐｅｒａｔｕｒｅ
ｓｃｈｅｄｕｌｅ
ｈａｄ ｔＯ ｂｅ
ｏｐ＂ｔｕｎｕ脚，ｍｏｒｅｏｖｅｒ
ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｐｒｅｖｅｎｔｉｏｎ ａｎｄ ｔｈｅ ｃｏｎｔｒｏｌｌｉｎｇ ｍｅａｓｕｒｅｓ ｗｅｒｅ ｐｒｏｐｏｓｅｄ，ｓｔｒｉｋｉｎｇ ｅｆｆｅｃｔ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基盒 项 目 ：国 家 自然 科学 基 盒 重 大 资 助 项 目（９ ９ ４ ０ ． ５９ ５ ４ ） 作 者 简介 ：李 晋 霞 （９９一）女 ， １６ ， 山西晋 城 人 ， 北大 学讲 师 ． 士 ；刘 相 华 （９３一）男 ， 东 博 １５ ， 黑龙 江双 鸭 山人 ． Ｅ 学 教授 ． Ｉｌ 东』 大 博 － 牛刚
７ ０℃ ．０ 时 具 有 相 似 的规 律 时 发 现 ，将 冷 ５ ６ ０ｓ 同
体 区轧制趋 同 于铁 索 体 区强 润 滑 热轧 ， 而后续 的 冷轧及 退火 却 一直 保 留着传 统 的工 艺 艺， 并取 得 了令人鼓 舞 的结果 ． Ｊ未 见 ， 明显 突破 ． 于 此 ， 文 寻求 一 种 新 的冷 变形 工 基 本
Ｉ 是 一 种 具 有 优 良 深 冲 性 能 的 汽 车 工 业 Ｆ钢
试 样 ， ＷＤ ｄ０ 用 Ｓ ０型 电 子 式 万 能 武 验 机 测 定 其 坦
用钢 ， 衡量其深 冲性 能 的一个 重 要 指标 是 塑 性应 变 比 ｒ值 ， 它反映 金 属 薄板 在某 平 面 内承 受拉 力 或压力 时 ， 抗变 薄或变 厚 的能力 ． 抵 塑性应 变 比反 映的是 材料在 某 个 方 向上 的值 ， 材 料在 板 平 面 对
摘
要 ：研 究 了 Ｉ Ｆ钢 经铁 索 体 区 热 轧 后 的后 续 冷 变 形 工 艺 ， 出 了两 次 拎 轧 及 两 次 退 火 的 提
新工艺． 验结果 表明， 此新工艺获得 的 ｒ 实 用 值 明 显 高 于 传 统 的 一 次 冷 轧 及 一 次 退 火 工 艺 ｒ值 在 不 同 方 向 上 表 现 出 的 规 律性 因冷 变 形 工 艺 而 异 ， 过 控 制 拎 变 形 率 在 两 次 冷 轧 中 的 分 配 方 式 通 可 以使 有 利 于 材 料 深 冲 性 能 的 因素 获 得 良性 遗 传 ， 关 键 词 ；Ｉ Ｆ钢 ； 冲性 ； 变 形 ； 传性 ； 深 冷 遗 变形 率分 配 文 献 标 识 码 ：Ａ 中 图分 类 号 ：Ｔ ５ ２ Ｇ ３ ５ １
８ 标 准 与 轧 制 方 向呈 ０，５和 ９ 。 向制 备 成 拉 伸 ５ 。４ 。 ０方
收 橹 日期 ：２ ０ －３ １ ０ １０ ５
净轧 总变 形 率 ｅ ％ ／
图 １ 一次 冷 轧 变 形 率 对 ｒ 的 影 晌 值 （ 品 退 火 ７ ０℃ ． ４ ０ｓ 成 ５ ５ ０ 】
Ｊ ｎ． ２００２ ａ
Ｖｏ ．３． Ｏ １２ Ｎ １
文 章编 号 ： １ ０ ．０ ６ ２ ０ ） １０ ３ — ３ ０ ５３ ２ （ ０ ２ ０ ０ ５ ０
冷 变 形 工 艺 对 Ｉ 深 冲 性 能 的 影 响 Ｆ钢
牵晋 霞 ，刘战英 ，李艳娇 ，刮相 华
ｒ 东北 大 学 轧 制 技 术 及 连 轧 自动化 国家 重 点实 验 室 ．辽 宁 沈 阳 Ｌ １０ ０ １０４；２ 河 北 理 工学 院 ，河 北 唐 ＿ ０ ３０ 【 ６０９ Ｊ
７ ５％ ８ ％ ０
合 两次退火 的对 比试验 ， 试验 轧机 为辊径 １０１ ｎ ６ ａ ， Ｔ 辊 面宽 １０ｒｎ 二 辊冷轧 机 ， ８ ｌ ｎ 冷轧 总变形 程度 控 制 在 ８ ％范围 内 ， 火试 验在 Ｆ Ｄ－ ０ 退 Ｙ １型氢 气保 护退 火炉 中进行 ， 退火温度为 ７ ０ ， ５ ℃ 冷轧板按 Ｇ Ｍ０ ７ ｔ ２—
１ 试 验 方 法
试验原料 取 自上海 宝 山钢铁 集 团（ 司） 轧 公 热 板卷 ， 化学 成 分见 表 １ 其铁 索体 区轧 制 的终 轧 温 ， 度为（０ ８ ０＝３ ） ， ０ ℃ 热轧 板 厚 度为 ４ ０ｒｍ 对 试验 ． ｎ 用料进行 了一 次玲轧 配合 一 次退 火及 两次冷 轧 配
维普资讯
２ ２年 ００
１月
第２ 第１ ３卷 期
东 北 大 学 学 报 （ 自 然 科 学 版 ） Ｊｕｎ ｌ ｆ ｒ ｅｓｅｎＵｎｖｒｉ （ ａｕａ Ｓ ｉ ｃ） ｏ ｒａ ｏ Ｎｏｔ ａｔ ｉｅｓ ｙ Ｎ ｔｒｌ ｃｅ ｅ ｈ ｒ ｔ ｎ
钢 热 轧 工 艺 的 研 究 ［ ５已 经 基 本 由 传 统 的 奥 氏 ２ －３ ２ １ 一 次 冷 轧 和 两 次 冷 轧 对 ｒ值 的 影 响
２ 试 验 结 果
经一 次冷 轧获 得的 材料 ｒ值 如 图 １所示 ， 冷 轧后采 取 ７ ０℃ ， ４ ０ 退 火制度 时 ， ５ ５ ０ Ｓ 材料 的 ｒ值 在 三个 方 向上 表现 为 ｒ ＞ｒ旷＞ｒ・退火 制度取 ・ ９ ０．
示， 它是材料 在 与轧制 方 向成 ０ ，５和 ９ 。 。４ ０三个 方 向所 取 试 样 测 得 的 ｒ值 的 加 权 平 均 值 １ ． 实 １ 事 １ 上 ． 述三个 方 向的 ｒ值 与 金 属 的变形 工 艺 密切 上 相关． 同时 ， 因它 们 在 取加 权 平 均值 时权 值不 同 ， 它们 的变化规 律 将 影 响 到最 终 的 ｒ 值 ． 于 Ｉ 关 Ｆ
Ｆｉ １ Ｅ ｆ ｔｏｆＯｎ ｏｌ ｏｌｎ ｒ ｄｕ ｔｏ ａｌｅ ｇ． ｆｅｃ ｃｅ ｃ ｄ ｒ ｌｉｇ ｅ ｃ ｉｎ Ｏｎ ｒ ｖ ｕ
ｃｎ ｅ ｌ ｇａ ５ ａ ｎ ａｉ ｔ ０℃ ｗｉ ０ ｝ ｎ ７ ｔ ５４ ０ｓ ｈ
固 一 ０； 圉 一 ５；二 一 ・ ＝ 二
内 的整 体 描 述 则 常 常 用 平 均 塑 性 应 变 比 ｒ 来 表
性 应变比 ｒ值 ， 并计算其 加权平均值 ｒ ，
衰
Ｔ ｂｌ ａ ｅ
试 验 用 钢 的 化 学 成 分 （ ■分 数 》 质
Ｉａｅ ｍｅ Ｉ ％ ｇ ｔｄ ｅ
ｉ Ｏ
Ｃｈ ｆｌ．Biblioteka ｃ ｌ￣ｉｃ ｄ １ ｉ ｅ ｒｅ ｃ ｍ ： ｔ ｎ ｉ￣Ｉ ｘ ｉ ｎｅ
