吉大16秋学期《液压与气压传动》在线作业二
液压与气压传动网上形考作业(二)
24．如图所示的双作用气动缸单往复动作气动控制回路，由一个手动控制换向阀1、一个行程阀4、一个单气动控制换向阀5、一个双气动换向阀2、一个顺序阀3等组成。试分析其工作过程：（注：填“向右”、“向左”、“停止”）
电磁铁
动作
1YA
2YA
3YA
快进
+
-
+
工进
+
-
-
快退
-
+
－
停止
-
-
－
电磁铁
动作
1YA
2YA
3YA
快进
＋
－
＋
工进
＋
－
快退
－
＋
－
停止
－
－
－
2．图示液压系统，动作循环为快进→工进→快退→停止。根据此回路的工作原理，填写电磁铁动作表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）
电磁铁
动作
1YA
2YA
3YA
快进
-
+
-
工进
-
+-快退来自+-－
停止
-
-
－
3．某机床进给回路如下图所示，它可以实现快进→工进→快退→停止的工作循环。根据此回路的工作原理，填写电磁铁动作表。（电磁铁通电时，在空格中记“＋”号；反之，断电记“－”号）
21．与液压执行元件相比，气动执行元件的运动速度_快__，工作压力_低_，适用于低输出力的场合。但由于气体具有可压缩性，气动执行元件在_速度控制_和_抗负载影响_方面的性能劣于液压执行元件。
液压作业2(基本回路有答案)
《液压与气压传动》复习资料及答案9、先导式溢流阀原理如图所示，回答下列问题：+（1）先导式溢流阀原理由哪两部分组成？（2）何处为调压部分？（3）阻尼孔的作用是什么？（4）主阀弹簧为什么可较软？解：（1）先导阀、主阀。
（2）先导阀。
（3）制造压力差。
（4）只需克服主阀上下压力差作用在主阀上的力，不需太硬。
10、容积式液压泵的共同工作原理是什么？答：容积式液压泵的共同工作原理是：⑴形成密闭工作容腔；⑵密封容积交替变化；⑶吸、压油腔隔开。
11、溢流阀的主要作用有哪些？答：调压溢流，安全保护，使泵卸荷，远程调压，形成背压，多级调压液压系统中，当执行元件停止运动后，使泵卸荷有什么好处？答：在液压泵驱动电机不频繁启停的情况下，使液压泵在功率损失接近零的情况下运转，以减少功率损耗，降低系统发热，延长泵和电机的使用寿命。
12、液压传动系统主要有那几部分组成？并叙述各部分的作用。
答：动力元件、执行元件、控制调节元件、辅助元件、传动介质——液压油。
13、容积式液压泵完成吸油和压油必须具备哪三个条件？答：形成密闭容腔，密闭容积变化，吸、压油腔隔开。
14、试述进油路节流调速回路与回油路节流调速回路的不同之处。
17、什么叫做差动液压缸？差动液压缸在实际应用中有什么优点？答：差动液压缸是由单活塞杆液压缸将压力油同时供给单活塞杆液压缸左右两腔，使活塞运动速度提高。
差动液压缸在实际应用中可以实现差动快速运动，提高速度和效率。
18、什么是泵的排量、流量？什么是泵的容积效率、机械效率？答：（1）泵的排量：液压泵每转一周，由其密封几何尺寸变化计算而得的排出液体的体积。
（2）泵的流量：单位时间内所排出的液体体积。
（3）泵的容积效率：泵的实际输出流量与理论流量的比值。
（4）机械效率：泵的理论转矩与实际转矩的比值。
19、什么是三位滑阀的中位机能？研究它有何用处？答：（1）对于三位阀，阀芯在中间位置时各油口的连通情况称为三位滑阀的中位机能。
液压与气压传动技术作业
液压与气压传动技术网络课程作业一、选择题1. 液压与气压传动是以流体的 B 的来传递动力的;A ．动能 B. 压力能 C. 势能 D. 热能 2. 流体的粘度随温度变化,对于液体,温度升高,粘度 A ;A. 下降B. 增大C. 不变3. 在没有泄漏的情况下,根据泵的几何尺寸计算得到的流量称为 B ;A ．实际流量 B. 理论流量 C. 额定流量 4. 限制齿轮泵工作压力提高的主要原因是 AA. 泄漏B. 存在困油现象C. 径向不平衡力5. 图中1曲线是限压式变量叶片泵未调整时的特性曲线,2曲线是调整过的特性曲线,由1曲线调到2曲线是经过 A 的调整得到的; A. 调节压力调节螺钉和改变调节压力弹簧刚度 B. 调节最大流量调节螺钉和压力调节螺钉C. 调节最大流量调节螺钉和改变调节压力的弹簧刚度 6. 通常在负载大、功率大的液压机械设备中采用 B ;A ．齿轮泵 B. 柱塞泵 C. 叶片泵 7．双杆活塞式液压缸,当采用活塞杆固定的安装方式时,工作台的移动范围为缸筒有效行程的 C ;A ．1倍 B. 2倍 C. 3倍 D. 4倍8. 某液压回路,如果要求液压缸停位准确,且能实现中位液压泵卸荷,那么使用具有 B 中位机能的三位四通换向阀能满足要求;A ．O 型 B. M 型 C. H 型 D. P 型9. 为保证负载变化时在节流阀开口一定的条件下,节流阀的前后压力差不变,即通过节流阀的流量基本不变,往往将节流阀与 B 串联组成调速阀;A ．减压阀 B. 定差减压阀 C. 溢流阀 D. 定差溢流阀 10．在两个调整压力分别为5MPa 和1OMPa 的溢流阀串联在液压泵的出口时,泵的出口压力为 C ;A ．5MPa B. 10MPa C. 15MPa D. 20MPa 11. 双作用叶片泵的叶片在转子槽中的安装方向是B AC ;A. 沿着径向方向安装B. 沿着转子旋转方向前倾一角度C. 沿着转子旋转方向后倾一角度q A A12. 液压系统中液压泵的工作压力取决于 C ;A．液压泵的额定工作压力B．溢流阀的调定压力C．负载13. 容积调速回路中, A 的调速方式为恒功率调速;A．定量泵—变量马达B. 变量泵—定量马达C. 变量泵—变量马达14. 单位体积的湿空气中所含水蒸汽的质量称为湿空气的 A ;A．绝对湿度 B. 相对湿度 C. 含湿量 D. 析水量15. 双压阀有两个输入口P1、P2,一个输出口A;只有当两个输入都进气时,A口才有输出,P1与P2口输入的气压不等时, C 通过A口输出;A. P1或者P2口有气信号B. 气压高的气信号C. 压力低的气信号二、判断题1. 液压与气压传动中的功率P等于压力p与排量V的乘积; ×2. 薄壁小孔因其通流量与油液的粘度无关,即对油温的变化不敏感,因此,常用作调节流量的节流器;√3. 液压马达与液压泵从能量转换观点上看是互逆的,因此所有的液压泵均可以用来做马达使用;×4. 液压缸作差动连接时,虽然液压缸两腔油压力相同,但由于两腔的有效工作面积不等,产生的液压作用力推动活塞运动;此时,从有杆腔排出的油液汇同泵的供油一起进入无杆腔;√5. 串联了定值减压阀的支路,始终能获得低于系统压力调定值的稳定的工作压力;×6. 采用O型或M型三位换向阀中位机能锁紧的回路,其特点是结构简单,不需增加其他装置,锁紧效果好,故常常应用于要需长时间锁紧的场合; √7. 减压阀阀口的状态取决于负载,当因负载建立的压力低于减压阀的调定压力时,减压阀阀口全开,此时减压阀不起减压作用,出口压力由负载决定；当减压阀出口负载很大时超过其调定压力,减压阀阀口关闭,其出口压力保持在调定压力值; √8. 在压力控制的顺序动作回路中,顺序阀和压力继电器的调定压力应大于执行元件前一动作的最高工作压力;×9. 进油节流调速回路在正常工作时,溢流阀阀口处于关闭的状态;×10. 梭阀在结构上由两个单向阀组合而成;梭阀有两个进气口P1、P2,一个出气口A;当P1与P2口中任何一个有信号输入,A口都有输出；若P1与P2口都有信号输入时,则P1与P2口的气信号都通过A口输出;√三、简答题1. 液压传动由哪几部分组成各部分的主要作用是什么答：液压系统主要由：动力元件油泵、执行元件油缸或液压马达、控制元件各种阀、辅助元件和工作介质等五部分组成; 1、动力元件油泵它的作用是利用液体把原动机的机械能转换成液压力能；是液压传动中的动力部分; 2、执行元件油缸、液压马达它是将液体的液压能转换成机械能;其中,油缸做直线运动,马达做旋转运动; 3、控制元件包括压力阀、流量阀和方向阀等;它们的作用是根据需要无级调节液动机的速度,并对液压系统中工作液体的压力、流量和流向进行调节控制; 4、辅助元件除上述三部分以外的其它元件,包括压力表、滤油器、蓄能装置、冷却器、管件各种管接头扩口式、焊接式、卡套式、高压球阀、快换接头、软管总成、测压接头、管夹等及油箱等,它们同样十分重要; 5、工作介质工作介质是指各类液压传动中的液压油或乳化液,它经过油泵和液动机实现能量转换;2. 容积式液压泵有哪些基本特点答：容积式液压泵是依靠密封工作油腔的容积不断变化来进行工作的;因此它必须具有一个或多个密封的工作油腔,当液压泵运转时,该油腔的容积必须不断由小逐渐加大,形成真空,油箱的油液才能被吸入,当油腔容积由大逐渐减小时,油被挤压在密封工作油腔中,压力才能升高,压力的大小取决于油液从泵中输出时受到的阻力如单向阀的弹簧力;这种泵的输油能力或输出流量的大小取决于密封工作油腔的数目以及容积变化的大小和频率,故称容积式泵;3. 影响外啮合齿轮泵性能有哪三大问题,通常采用何措施来解决答：困油现象, 径向不平衡力 ,泄漏;困油现象可以在端盖上铣两条卸荷槽,为了减小径向不平衡力齿轮泵的压油口小于吸油口,为减少外啮合齿轮泵的泄漏,可以设计活动侧板,利用压力来控制间隙;4. 试比较减压阀与溢流阀的不同之处;答：1.减压阀保持出口出压力基本不变,而溢流阀保持进口处压力基本不变;2.在不工作时,减压阀进出口互通,而溢流阀进出口不通;3.为保证减压阀出口压力调整值恒定,它的先导阀弹簧腔需要通过泄油口单独外接油箱；而溢流阀的出口是通油箱的,所以它的先导阀弹簧腔和泄漏油可通过阀体上的通道与出油口接通,不必单独外接油箱;5. 溢流阀在液压系统中有哪些功用答：溢流阀在液压系统中很重要,特别是定量泵系统,没有溢流阀几乎不可能工作;它的主要功能有如下几点：1起稳压溢流作用用定量泵供油时,它与节流阀配合,可以调节和平衡液压系统中的流量;在这种场合下,阀口经常随着压力的波动而开启,油液经阀口流回油箱,起稳压溢流作用;2起安全阀作用避免液压系统和机床因过载而引起事故;在这种场合下,阀门平时是关闭的,只有负载超过规定的极限时才开启,起安全作用;通常,把溢流阀的调定压力比系统最高压力调高10~20%;3作卸荷阀用由先导型溢流阀与二位二通电磁阀配合使用,可使系统卸荷;4作远程调压阀用用管路将溢流阀的遥控口接至调节方便的远程调节进口处,以实现远控目的;5作高低压多级控制用换向阀将溢流阀的遥控口和几个远程调压阀连接,即可实现高低压多级控制;6用于产生背压将溢流阀串联在回油路上,可以产生背压,使执行元件运动平稳;此时溢流阀的调定压力低,一般用直动式低压溢流阀即可;6. 调速回路有几种形式哪种调速回路效率最高答：调速回路主要有一下三种形式1.节流调速回路；由定量泵供油,用流量阀调节进入或流出执行机构的流量来实现调速2.容积调速回路,用调节变量泵或变量马达的排量来调速;3.容积节流调速回路；用限压变量泵供油,由流量阀调节进入执行机构的流量,并使变量泵的流量与调节阀的调节流量相适用来实现调速容积节流调速回路效率高,变速范围大;四、计算题液压与气压传动第四版教材1.P73：题2-1某液压泵的输出压力为5MPa,排量为10ml/r,机械效率为,容积效率为,当转速为1200r/min时,泵的输出功率和驱动泵的电动机的功率各为多少解：=Vm=×=P=PqV/60=5×10×1200×60×1000=Pi=P/=×=2.P89：之题3-1已知某液压马达的排量V=250mL/r,液压马达入口为P1=,出口压力P2=,,其总效率n m =,容积效率nv=,当输入流量ｑ=22Ｌ/min时,试求液压马达的实际转速n和液压马达的输出转矩T;解：n=q×n v/v=22×=minT=Tt n m=ΔΡ/2πn m=ΔΡv n m/2π=×106××10-3×2×=：之题3-3图3-18所示两个结构相同相互串联的液压缸,无杆腔的面积A1=100×10-4㎡, 有杆腔的面积A2＝80×10-4㎡,缸l的输入压力 p1=,输人流量 q＝12L/min,不计摩擦损失和泄漏,求:1 两缸承受相同负载F1=F2时,该负载的数值及两缸的运动速度;2 缸2的输入压力是缸1的一半p2=1/2p1时,两缸各能承受多少负载3缸1不承受负载F1=0时,缸2能承受多少负载解：1负载数值,两缸结构相同,得等式：P1×A1=F1+P2×A2,P2×A1=F2,其中A1=A1',F1=F2,代入数值,得P2=,F1=F2=P2×A1'=5000N运动速度：V1=q1/A1=min,此时缸1有杆腔流量：q2=V1×A2=minV2=q2/A1'=min2P2=p1/2时,F2=P2×A1'=p1/2×A1=4500N,F1=P1×A1-P2×A2=P1×A1-P1/2×A2=5400N3F1=0时,P1×A1=P2×A2——P2=,F2=P2×A1'=11250N;3. P124：题4-4图4-51所示回路中,溢流阀的调整压力为,减压阀的调整压力为 MPa,试分析下列各情况,并说明减压阀阀口处于什么状态1）当泵压力等于溢流阀调定压力时,夹紧缸使工件夹紧后,A,C点的压力各为多少2）当泵压力由于工作缸快进,压力降到 MPa时工件原先处于夹紧状态A,C点的压力为多少3）夹紧缸在夹紧工件前空载运动时,A,B,C三点的压力各为多少解：1、工件夹紧时,夹紧缸压力即为减压阀调整压力P A=P C=,减压阀开口很小,减压阀阀口始终处在工作状态;2、泵的压力突然降到时,减压阀的进口压力小于调整压力,减压阀阀口全开,阀口不起减压作用,P A=P B=.单向阀后的C点压力,由于原来夹紧缸处于,单向阀在短时间内有保压作用,故此Pc=,以免夹紧的工件松动;3、夹紧缸作空载快速运动时,Pc=点的压力如不考虑油液流过单向阀造成的压力损失,P A=0.因减压阀阀口全开,若压力损失不计,则P B=0;由此可见,夹紧缸空载快速运动时将影响到泵的工作压力;P124：题4-5如图4-52所示的液压系统,两液压缸有效面积为A1= A2=100×10-4㎡,缸I的负载F=×104 N,缸Ⅱ运动时负载为零,不计摩擦阻力,惯性力和管路损失;溢流阀,顺序阀和减压阀的调整压力分别为, MPa和 MPa.求下列三种情况下A,B和C点的压力;1）液压泵启动后,两换向阀处于中位;2）IYA通电,液压缸I活塞移动时及活塞运动到终点时;3）IYA断电,2YA通电,液压缸Ⅱ活塞运动时及活塞杆碰到固定挡铁时解：p1=F1/A=×10-4/100×10-4=p2=F2/A=1×10-4/100×10-4=1MPa1、、2活塞运动时：、、；终点时：、、3活塞运动时：1Mpa、0MPa、1MPa；碰到挡铁时：、、;4. 如图所示系统,液压泵和液压马达的参数如下：泵的排量V P= 115 mL/r,转速n P= 1000 r/min,机械效率ηm p= ,总效率ηp= ,马达排量V M= 148 mL/r,机械效率ηmM = ,总效率ηp= ,回路最大允许压力p r= ,不计管道损失,试求：1）液压马达的转速r/min及该转速下的输出功率kW和输出转矩Nm；2）驱动液压泵所需的转矩Nm;解：1液压马达的转速和转矩液压泵的输出流量qp=V P n Pηp/ηmp=115×10-3×1000×=min液压马达的容积效率ηvm=ηm/ηmp==液压马达的转速ηm =qpηvm/V m=×148×10-3=min液压马达的输出转矩Tm=P v mηm M/2π=83×105×148×10-6/2π× = Nm2驱动液压泵所需的转矩驱动液压泵所需的功率Pi=P/ηp= P V Pηp /ηm p=83×105×115×10-6×1000/×60×103=驱动液压泵所需的转矩T= Pi/Ω=17700×60/2π×1000= Nm五、设计题1. 试设计绘制出按下列液压元件组成能够完成：“快进→工进→快退→原位停止系统卸荷”工件循环的进油节流调速回路;动作名称1YA 2YA 3YA 信号来源快进+ - - 启动泵,2．先导式溢流阀,3．三位四通电磁阀O型,4．二位二通行程阀,5．二位二通电磁阀,6．调速阀,7．单向阀,8．液压缸注：上列元件各用一次,不得增加、减少,或更改2. 试设计绘制出按下列液压元件组成能够完成：“快进→工进→挡铁停留→快退→原位停止系统卸荷”工件循环的回油节流调速回路;液压元件: 1．齿轮泵,2．先导式溢流阀,3．三位四通电磁阀O型,4．二位二通行程阀,5．二位二通电磁阀,6．调速阀,7．单向阀,8．液压缸,9.压力继电器注：上列元件各用一次,不得增加、减少,或更改。

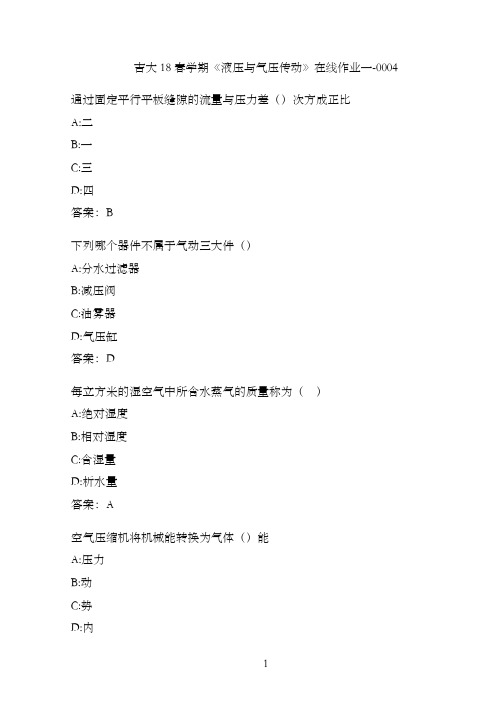

吉大18春学期《液压与气压传动》在线作业一-0004
吉大18春学期《液压与气压传动》在线作业一-0004
通过固定平行平板缝隙的流量与压力差（）次方成正比
A:二
B:一
C:三
D:四
答案：B
下列哪个器件不属于气动三大件（）
A:分水过滤器
B:减压阀
C:油雾器
D:气压缸
答案：D
每立方米的湿空气中所含水蒸气的质量称为（）
A:绝对湿度
B:相对湿度
C:含湿量
D:析水量
答案：A
空气压缩机将机械能转换为气体（）能
A:压力
B:动
C:势
D:内
答案：A
在定量泵—变量马达容积调速回路中，当负载不变时，液压马达输出的（）是恒定不变的。
A:功率
B:扭矩
C:转矩
D:转速
答案：B
为平衡重力负载，使运动部件不会因自重而自行下落，在恒重力负载情况下，采用（）顺序阀作平衡阀
A:内控内泄式
B:内控外泄式
C:外控内泄式
D:外控外泄式
答案：B
对于一定质量的气体，在温度不变的情况下，将绝对压力为P1=100MPa，体积为1m3的气体压缩到0.2m3，那气体的绝对压力为（）MPa。
A:500
B:100
C:200
D:150
答案：A
差压式变量泵和节流阀的调速回路，泵输出流量与负载流量相适应，泵的工
作压力（）负载压力加节流阀前后压力差，故回路效率高。
液压与气压传动网上形考作业二
液压与气压传动作业2及答案一、填空题1.流量控制阀就是通过调节阀口的_大小_来改变通过阀口油液的_流量_,从而控制执行机构_运动速度_的元件。
2.调速阀就是由__定差减压阀_与节流阀_串联_而成。
3.调速阀能在负载变化时使通过调速阀的_流量_不变。
4._密封_就是解决液压系统泄露问题最重要、最有效的手段。
5.蓄能器就是液压系统中用以储存_液压油能量__的装置。
常用的充气式蓄能器有_气瓶_式、_活塞_式与气囊式三种。
其中,__活塞__式蓄能器灵敏性最差。
6.一般油箱中的油面高度为油箱高度的__80%___。
7.滤油器能够滤除杂质颗粒的公称尺寸称_过滤精度__。
8.下图所示的调压回路,图中各溢流阀的调整压力为p 1 ＞p 2＞ p 3＞ p 4,那么回路能实现__四__级调压。
9.有两个调整压力分别为5MPa 与10MPa 的溢流阀串联在液压泵的出口,泵的出口压力为__5__ MPa 。
10.有两个调整压力分别为5MPa 与10MPa 的溢流阀并联在液压泵的出口,泵的出口压力为_10__ MPa 。
11.液压系统的调速方法通常有三种:_节流调速__回路、_容积调速__ 回路与容积节流调速回路。
其中,_容积节流调速__回路效率较高,且速度稳定性好。
12.速度控制回路中节流调速回路又分为_进口节流调速__回路、_出口节流调速_回路与_旁路节流调速_回路三种。
13.泵控马达容积调速的方式通常有_定量泵-变量马达_、_变量泵-定量马达__、_变量泵-变量马达__三种形式,其中_变量泵-定量马达_为恒转矩调速,_定量泵-变量马达_为恒功率调速。
姓 名: 学 号:得 分: 教师签名:14.湿空气就是_干空气__与__水蒸气_的混合气体。
15.绝对湿度就是指每立方米的湿空气中所含_水蒸气的质量_。
16.相对湿度就是在同一温度下,湿空气中的_绝对湿度_与_饱与绝对湿度_的比值。
17.空气压缩机就是依据气动系统所需要的_工作压力_与__流量___两个主要参数选择。
液压与气压传动作业2
4 60 10 解：Re 8000 6 30 10 ' 6 R 2000 30 10 ' e v 1m / s 3 d 60 10 vd
3
解:取油箱液面为1-1截面,泵入 口处为2-2截面，建立1-1,2-2 两截面处伯努利方程:
1 1 2 2
q
d 2
0.12
4 sin 45
4 sin
20 2
解：开启压力对阀芯的作用力与弹 簧预紧力相平衡,可不计入.
设阀芯在x方向受 液压力Fpx 弹簧力Fsx 液动力FRx
即：Fpx Fsx FRx 0
Fpx Fsx FRx 0
式中： Fpx＝p A (5 4.3) 出伯努利方程：
p0 0v2 p1 v Z Z1 0 g 2g g 2 g
0 2 1 1
Z0 H ， Z1 0, p0 p1 Pa ， v0 0, 设1 1
v1 2 gH 14m / s
取2-2、1-1 截面，
s P pq 5106 1.8104 900W P 900 Pi 1.053KW mv 0.90.95
解: (1) q t
Vn 950168106 2.66 l s
(
解:取油箱液面为1-1截面,泵入 口处为2-2截面，建立1-1,2-2 两截面处伯努利方程:
1 1 2 2
2
H p1 v2 p2 v2 Z1 Z 2 (h h ) 1 g 2g g 2g h
2
1
显然:v1=0 Z1=0 Z2=H p1=Pa
判别吸油管内液体的流动状态:
F
3000
液压与气压传动第2章习题答案
2.8 思考题与习题答案1. 液压油有哪几种类型？液压油的牌号和粘度有什么关系？如何选用液压油？答：目前液压油主要包括矿物型液压油和难燃型液压油；液压油的粘度等级是以其40℃时运动粘度的中心值来表示的，如L-HM32液压油的粘度等级为32，则40℃时其运动粘度的中心值为32mm 2/s ；选择液压油一般首先选择液压油的品种，然后再选择液压油的粘度。
2. 动力粘度、运动粘度的含义是什么？答：动力粘度是指液体在单位速度梯度下流动时单位面积上产生的内摩擦力。
液体的动力粘度与其密度的比值，称为液体的运动粘度。
3. 液压油粘度过高、过低会有什么不良的影响？答：液压油粘度过高对液压装置不利，其本身也会发生化学变质，产生各种生成物，缩短它的使用期限；过低影响其润滑效果。
4. 什么是压力？压力有哪几种表示方法？液压系统的工作压力与外界负载有什么关系？答：静止液体某点处单位面积上所受的法向力称为该点的静压力。
静压力在物理学上称为压强，在液压传动中称为压力。
压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
液压系统的工作压力随着外界负载的增大而增大。
5. 连续性方程的本质是什么？它的物理意义是什么？答：连续方程的本质是质量守恒。
它的物理意义是在单位时间内流过管中每一截面的液体质量是相等的。
6. 说明伯努利方程的物理意义，并指出理想液体的伯努利方程和实际液体的伯努利方程有什么区别。
答：伯努利方程的物理意义就是能量守恒定律在流体力学中的具体表达式。
理想液体的伯努利方程表示液体在流动时，具有三种形式的能量，分别是动能、势能和压力能。
它们之间可以相互转换，但总和不变。
但实际液体在管道内流动时，由于液体存在粘性，会产生摩擦力，消耗能量；同时，管道局部形状和尺寸的变化，会使液流产生扰动，也消耗一部分能量。
因此，实际液体在流动过程中，会产生流量损失。
7. 管路中的压力损失有哪几种？它们有什么区别？答：在液压传动中，能量损失主要表现为压力损失，压力损失可分为沿程压力损失和局部压力损失。
液压与气压传动在线作业ABCD
液压与气压传动_在线作业_A 一单项选择题1. 液压传动中液体不具有的能量是（）。
(5.0 分)a 动能b势能c 压力能d热能2. 不属于液压传动系统元件是（）。
(5.0 分)a 动力元件b 油雾器c 执行元件d 控制元件3. 液压传动系统适用于传动比要求严格的场合使用。
（）(5.0 分)a 不对b 对4. 液压技术的发展方向是（）。
(5.0 分)a 高效、低噪声b 低压、大功率c 小型化、轻量化d 集成化、复合化5. 对液压油不正确的要求是（）。
a 闪点要低b 适宜的粘度c 凝点要低d 良好的润滑性6. 静压力的基本方程是p=p0+ρgh。
（）(5.0 分)a 不对b 对7. 在液压传动中的节流口处，速度高而压力（）。
(5.0 分)a 低b 高8. 沿程压力损失与（）有关。
(5.0 分)a 液体的流动状态b 管道内径c 管道长度d 以上都是e 液体流速9. 液体的泄漏量与间隙的（）次方成正比。
(5.0 分)a 1b 4c 2d 310. 流量换算关系，1m3/s＝（）L/min 。
a 60b 6×104c 600d 100011. 工作环境较差、工作压力较高时采用（）。
(5.0 分)a 柱塞泵b 高压齿轮泵c 高压叶片泵d 变量叶片泵12. 双作用叶片泵叶片倾角是（）。
(5.0 分)a 前倾b后倾c 随意d 不倾13. 轴向柱塞泵柱塞数是（）。
(5.0 分)a 奇数b 质数c 自然数d 偶数14. 液压马达的进出口直径（）。
(5.0 分)a 一样b 进口大c 不确定d 出口大15. 作用于活塞上的推力越大，活塞的运动速度越快。
（）(5.0 分)a 不对b 对16. 液压阀连接方式最常用的是（）。
(5.0 分)a 管式b 插装式c板式d 法兰式17. M型中位机能的换向阀使液压泵处于（）。
(5.0 分)a 卸荷b 保压c 增压18. 先导式溢流阀稳压精度比直动式溢流阀（）。
(5.0 分)a 低b 高c 一样19. 当压力差大于某值时，负载发生变化对调速阀流量没有影响。
吉林大学智慧树知到“机电一体化技术”《液压与气压传动》网课测试题答案卷2
吉林大学智慧树知到“机电一体化技术”《液压与气压传动》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.每立方米的湿空气中所含水蒸气的质量称为()A.绝对湿度B.相对湿度C.含湿量D.析水量2.差压式变量泵和节流阀的调速回路，泵输出流量与负载流量相适应，泵的工作压力()负载压力加节流阀前后压力差，故回路效率高。
A.大于B.小于C.等于D.不一定3.溢流阀在限制系统最高压力时阀的开启状态是：()A.常开B.常闭C.不定4.蓄能器是液压系统中一种储存和释放油液()的装置A.动能B.内能C.压力能D.机械能5.气动仪表中，()将测量参数与给定参数比较并进行处理，使被控参数按需要的规律变化。
A.变送器B.比值器C.调节器D.转换器6.液压传动是基于工程流体力学的()原理A.帕斯卡B.能量守恒C.流量守恒D.动量7.在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略不计。
当负载F增加时，泵的输入功率()A.减小B.增大C.不变D.不一定8.根据节流阀或调速阀在回路中的安装位置不同节流调速回路可以分成()节流调速、()节流调速及()节流调速三种基本形式。
A.进油B.回油C.旁路D.旁通9.差压式变量泵和节流阀的调速回路，泵输出流量与负载流量相适应，泵的工作压力( )负载压力加节流阀前后压力差，故回路效率高。
A、大于B、小于C、等于D、不一定正确答案：C10.空气的粘度主要受温度变化的影响，温度增高，粘度变小。
()A.错误B.正确第1卷参考答案一.综合考核1.参考答案：A2.参考答案：C3.参考答案：B4.参考答案：C5.参考答案：C6.参考答案：A7.参考答案：C8.参考答案：ABC 10.参考答案：A。
16秋北交《液压及气动技术》在线作业二
北交《液压及气动技术》在线作业二一、单选题（共15 道试题，共30 分。
）1. 在泵一缸回油节流调速回路中，三位四通换向阀处于不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。
试分析：在()工况下，缸输出功率最小。
A. 快进B. 工进C. 端点停留D. 快退正确答案：2. 将发动机输入的机械能转换为液体的压力能的液压元件是()。
A. 液压泵B. 液压马达C. 液压缸D. 控制阀正确答案：3. 二位五通阀在任意位置时，阀芯上的油口数目为()。
A. 2B. 3C. 5D. 4正确答案：4. 节流阀的节流口应尽量做成()式。
A. 薄壁孔B. 短孔C. 细长孔正确答案：5. 单作用式叶片泵的转子每转一转，吸油、压油各()次。
A. 1B. 2C. 3D. 4正确答案：6. 压力继电器是()控制阀。
A. 流量B. 压力C. 方向7. 某一系统的压力大于大气压力，则其绝对压力为()。
A. 大气压力加相对压力B. 大气压力加真空度C. 大气压力减真空度绝对压力为大气压力与相对压力的和。
正确答案：8. ()是液压系统的储能元件,它能储存液体压力能,并在需要时释放出来供给液压系统。
A. 油箱B. 过滤器C. 蓄能器D. 压力计正确答案：9. 当系统的流量增大时，油缸的运动速度就()。
A. 变快B. 变慢C. 没有变化正确答案：10. 顺序阀是()控制阀。
A. 流量B. 压力C. 方向D. 速度正确答案：11. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为()。
A. 5MPaB. 10MpaC. 15MpaD. 20MPa正确答案：12. 液压泵将()。
A. 液压能转换成机械能B. 电能转换为液压能C. 机械能转换成液压能液压泵将机械能转换成液压能。
C正确答案：13. 单杆活塞缸的活塞杆在收回时()。
A. 受压力B. 受拉力C. 不受力正确答案：14. 没有泄漏的情况下，泵在单位时间内所输出的油液体积称为()。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奥鹏17春吉大16秋学期《液压与气压传动》在线作业二
一、单选题（共15 道试题，共60 分。
）
1. 对于一定质量的气体，在温度不变的情况下，将绝对压力为P1=100MPa，体积为1m3的气体压缩到0.2m3，那气体的绝对压力为（）MPa。
A. 500
B. 100
C. 200
D. 150
正确答案：
2. 每千克质量的干空气中所混合的水蒸气的质量称为（）。
A. 绝对湿度
B. 相对湿度
C. 含湿量
D. 析水量
正确答案：
3. 顺序阀在系统中作背压阀用时，应选用（）型
A. 内控内泄式
B. 内控外泄式
C. 外控内泄式
D. 外控外泄式
正确答案：
4. 溢流阀在保持系统压力基本恒定时阀的开启状态是：
A. 常开
B. 常闭
C. 不定
正确答案：
5. 限压式变量泵和调速阀的调速回路，泵的流量与液压缸所需流量自动相适应，泵的工作压力（）
A. 增大
B. 减小
C. 不变
D. 不定
正确答案：
6. 齿轮泵泄漏一般有三个途径，以（）间隙泄漏最严重。
A. 端面
B. 颈向
C. 啮合
D. 顶面
正确答案：
7. 为平衡重力负载，使运动部件不会因自重而自行下落，在变重力负载情况下，采用（）顺序阀作限速锁
A. 内控内泄式
B. 内控外泄式
C. 外控内泄式
D. 外控外泄式
正确答案：
8. 容积调速回路中，（）的调速方式为恒功率调节
A. 变量泵—变量马达
B. 变量泵—定量马达
C. 定量泵—变量马达
正确答案：
9. 流体流动时,由层流变成紊流的条件由临界雷诺数数决定，当雷诺数（）临界雷诺数时为层流。
A. 小于
B. 大于
C. 等于
D. 不一定
正确答案：
10. 压力和温度对油液的粘度均有影响,一般来说,压力增大,粘度（）
A. 增大
B. 减小
C. 不变
D. 不定
正确答案：
11. 从工作原理上讲，液压马达与液压泵一样，都是靠工作腔密封容积的大小变化而工作的，从能量转换的观点看，二者具有（）
A. 可逆性
B. 不可逆性
C. 互换性
D. 通用性
正确答案：
12. 伯努力方程是（）在流体力学中的表达形式。
A. 能量守恒定律
B. 动量定理
C. 质量守恒定律
D. 其他
正确答案：
13. 有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口，泵的出口压力为（）
A. 5MPA
B. 10MPA
C. 15MPA
D. 20MPA
正确答案：
14. 压力和温度对油液的粘度均有影响,一般来说,温度增加,粘度（）
A. 增大
B. 减小
C. 不变
D. 不定
正确答案：
15. 在下面几种调速回路中，（）中的溢流阀是稳压阀
A. 定量泵和调速阀的进油节流调速回路
B. 定量泵和旁通型调速阀的节流调速回路
C. 变量泵和节流阀的旁路节流调速回路
D. 定量泵和变量马达的闭式调速回路
正确答案：
吉大16秋学期《液压与气压传动》在线作业二
二、多选题（共5 道试题，共20 分。
）
1. 旁通型调速阀由（）和（）（）联而成
A. 差压式溢流阀
B. 节流阀
C. 串
D. 并联
正确答案：
2. 闭死容积从（）到（），再到（），这种现象叫困油现象。
A. 最大
B. 最小
C. 较小
D. 较大
正确答案：A
3. 换向阀的操纵方式有哪几种：
A. 手动
B. 电动
C. 机动
D. 液压
正确答案：
4. 调速阀由（）与（），（）联而构成
A. 定差减压阀
B. 节流阀
C. 并
D. 串
正确答案：
5. 气压系统辅助元件有：
A. 消声器
B. 管道
C. 接头
D. 气液转换器
正确答案：
吉大16秋学期《液压与气压传动》在线作业二
三、判断题（共5 道试题，共20 分。
）
1. 双作用叶片泵的转子叶片槽根部全部通压力油是为了保证叶片紧贴定子内环。
A. 错误
B. 正确
正确答案：
2. 流经缝隙的流量随缝隙值的增加而成倍增加。
A. 错误
B. 正确
正确答案：
3. 在气体状态变化的等容过程中，气体对外不做功，气体温度升高，压力增大，系统内能增加。
A. 错误
B. 正确
正确答案：
4. 泄压回路的功能在于使执行元件高压腔中的压力缓慢释放，以免泄压过快而引起的冲击和振动。
A. 错误
B. 正确
正确答案：
5. 液压泵的工作压力为零时，容积效率为100%，此时实际流量等于理论流量
A. 错误
B. 正确
正确答案：。
