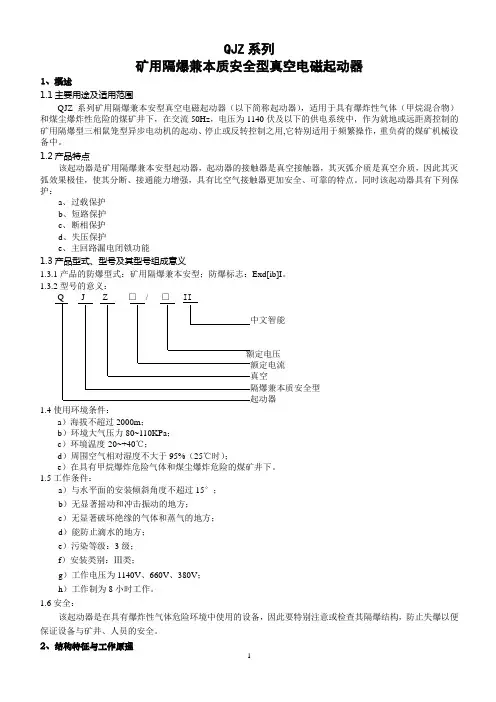

QJZ系列(60、80)II中文显示说明书

QJZ系列(60、80)II中文显示说明书

QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器(以下简称起动器),适用于具有爆炸性气体(甲烷混合物)和煤尘爆炸性危险的煤矿井下,在交流50Hz,电压为1140伏及以下的供电系统中,作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作,重负荷的煤矿机械设备中。

1.2产品特点该起动器是矿用隔爆兼本安型起动器,起动器的接触器是真空接触器,其灭弧介质是真空介质,因此其灭弧效果极佳,使其分断、接通能力增强,具有比空气接触器更加安全、可靠的特点。

同时该起动器具有下列保护:a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式:矿用隔爆兼本安型;防爆标志:Exd[ib]I。

1.3.2型号的意义:Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件:a)海拔不超过2000m;b)环境大气压力80~110KPa;c)环境温度-20~+40℃;d)周围空气相对湿度不大于95%(25℃时);e)在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。

1.5工作条件:a)与水平面的安装倾斜角度不超过15°;b)无显著摇动和冲击振动的地方;c)无显著破坏绝缘的气体和蒸气的地方;d)能防止滴水的地方;e)污染等级:3级;f)安装类别:Ⅲ类;g)工作电压为1140V、660V、380V;h)工作制为8小时工作。

1.6安全:该起动器是在具有爆炸性气体危险环境中使用的设备,因此要特别注意或检查其隔爆结构,防止失爆以便保证设备与矿井、人员的安全。

2、结构特征与工作原理2.1起动器壳体结构:起动器由钢板和型钢焊成方形隔爆型壳体,主腔、主体上方为隔爆型的方型接线腔。

接线腔与壳体主腔之间,由具有隔爆性能的接线端子贯通。

QJZ开关说明书

QJZ开关说明书

QJZ-200/1140(660)矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

1.4 起动器具有漏电闭锁、过载、短路、三相不平衡(包括断相),欠压等保护并可实时显示主回路电流,电压值以及故障信息。

1.5 具有试验开关,可进行过载,断相,漏电闭锁等试验功能。

2 产品型号及主要技术参数和技术性能2.1 型号的编制意义–(V)(A)真空隔爆兼本质安全型起动器2.2 控制变压器原边工作电压AC1140V或AC660V。

3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后,前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座(两个)3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮,K4-K10供程控接线,E为接地线。

QJGZ-(3300)说明书

QJGZ-(3300)说明书

的电动机将依照和起动相反的顺序逐台停机;并且显示器上显示起动失败的回路序号和时间,提醒
操作人员重新起动或排除故障。
2.3.1.2.7 在运行过程中,其中任意回路因某种故障跳闸,该回路电动机停止运行,同时投入顺序控
制运行的电动机经一定的延时后从末台开始,依照和起动相反的顺序逐台停机;
2.3.1.2.8 停止:按下投入顺序控制运行的任一回路的停止按钮,向 PLC 发出停止信号,PLC 接收到
制单机双速、双机单速和双机双速三种运行方式的起、停和点动,无须再外引其他双速控制回路的
控制端子。例如将第二回路设置为低速起动的第一个回路,此时将该回路外引远控起动、停止按钮
控制线接到接线排上第二回路的 1、2、3 端子上,同时,将其中 2、3 端子与接线排最下方的 2、3
端子并联。
接线箱中接线排自上而下排列,分别为第一、第二、……回路控制的接线端子,每个回路有 1、
/3300- 矿用隔爆兼本质安全型高压组合开关(以下简称组合开关)适用于含有
爆炸性危险气体和煤尘的矿井中,在交流 50Hz、额定电压 3300V 的线路中,对三相鼠笼型异步电动
机的起动、停止进行控制和保护,并可在停止时改变相序。
1.2 型号及意义
1.2.1 组合开关的型号及其代号含义如下:
Q J G Z --- / 3300-
2.2.3.5 压敏电阻 RY1、RY2、RY3……用于释放过电压。 2.2.4 门板元件组装:装有可编程控制器(PLC)、本质安全型先导回路、显示器。
2.3 工作原理
2.3.1 控制原理
组合开关有单回路控制运行、多回路顺序控制运行、双速控制运行三种运行方式。
将隔离开关 HGK 置于“正向”或“反向”位置,控制变压器 T 有电,向 PLC 控制系统供电,此

电光QJGZ矿用隔爆兼本质安全型高压真空电磁起动器说明书

电光QJGZ矿用隔爆兼本质安全型高压真空电磁起动器说明书

QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1-1998标准编。

本产品执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

防爆类型:矿用隔爆兼本质安全型防爆标志:Exd[id]I本说明书介绍了该起动器的特点和性能,以及应用范围、安装接线、操作维护等内容。

对本装置的操作,务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

本装置所用的保护装置的一些重要操作,如定值修改等,均设有授权密码,请用户注意。

如不按本说明书的要求进行操作,则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的,涉及本装置的技术问题,请向厂家咨询。

本说明书自2006年10月10日起实施。

1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器(以下简称起动器)适用于含有甲烷混合气体,具有爆炸危险的煤矿井下,对额定电压12(7.2、3.9)KV,额定频率50Hz,额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。

起动器执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

正常使用、安装条件1 环境温度:-5℃~+40℃;2 海拔高度不超过1000m(超过1000m时但不超过4000m时,工频耐压按GB311.1修正);3 周围空气相对温度不大于95%(25℃时);4 具有甲烷等混合气体的煤矿井下;5 无振动和冲击振动的地方;6 能防止滴水的地方;7 水平安装倾斜度不超过15°。

主要技术参数1 额定绝缘水平见表1表1额定电压(KV)1min工频耐压(有效值)(KV)标准雷电冲击全波(峰值)(KV)对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注:额定电流:50A、75A、100A、150A、200A、315A、400A、500A、630A。

QJZ-系列起动器-使用说明书资料

QJZ-系列起动器-使用说明书资料

9 随机文件及附件
随同产品装箱的文件: 装箱单 产品合格证 产品使用说明书
随机附件:
一字小螺丝刀
1份 1份 1份
2 把;
保险管(芯)件数见下表
标号
型号
FU1
RL5-3A/1140V
FU2 FU3 FU4-7
BLX-6x30-2A BLX-6x30-8A BLX-6x30-6A
件数
2 2 2 4
5
断开
2#接触器
断开
3#接触器
断开
4#接触器
断开
按“下翻”键进入各回路返回状态界面,用于显示各回路状态返回信号,如图 13
图 13
3
QJZ 系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书
回路 1 本机返回无 回路 2 本机返回无 回路 3 本机返回无 回路 4 本机返回无
按“下翻”键进入各回路故障界面,用于显示各回路当前故障,如图 14
X31-33
X41-43
X1、X2 、X3、X4、X5(见图 6)
5.3 控制信号接线端子排:见表 3
表 3 控制信号接线端子排 XYK 功能表


子 功能
说明
子 功能
说明


1
1 2 3 4 5 6 7 8 9 10 11 12 13 13 14 15 16 17
QJZ 系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书
●返回
4
QJZ 系列矿用隔爆兼本质安全型多回路真空电磁起动器使用说明书
在门盖的右下方有一个自复位旋钮,除了漏电闭锁的故障可以自动恢复外,其他故障都需要此复位按钮进行复位。
7 试验功能
本起动器有试验功能,可做漏电闭锁试验及过载试验,通过门盖上旋钮操作,左 45°为漏电闭锁试验,右 旋 45°为过载试验,蜂鸣器报警,并在显示屏上显示故障。(该旋钮为自复位旋钮,向左右做完试验可自动复位 至 0 位)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1-1998标准编。

本产品执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

防爆类型:矿用隔爆兼本质安全型防爆标志:Exd[id]I本说明书介绍了该起动器的特点和性能,以及应用范围、安装接线、操作维护等内容。

对本装置的操作,务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

本装置所用的保护装置的一些重要操作,如定值修改等,均设有授权密码,请用户注意。

如不按本说明书的要求进行操作,则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的,涉及本装置的技术问题,请向厂家咨询。

本说明书自2006年10月10日起实施。

1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器(以下简称起动器)适用于含有甲烷混合气体,具有爆炸危险的煤矿井下,对额定电压12(7.2、3.9)KV,额定频率50Hz,额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。

起动器执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。

正常使用、安装条件1 环境温度:-5℃~+40℃;2 海拔高度不超过1000m(超过1000m时但不超过4000m时,工频耐压按GB311.1修正);3 周围空气相对温度不大于95%(25℃时);4 具有甲烷等混合气体的煤矿井下;5 无振动和冲击振动的地方;6 能防止滴水的地方;7 水平安装倾斜度不超过15°。

主要技术参数1 额定绝缘水平见表1表1额定电压(KV)1min工频耐压(有效值)(KV)标准雷电冲击全波(峰值)(KV)对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注:额定电流:50A、75A、100A、150A、200A、315A、400A、500A、630A。

(以上九种电流等级的起动器中,真空接触器和隔离插销额定电流等级均为630A,仅电流互感器有区别)3 外形尺寸(基本型):1440mm×1385mm×1290mm4 重量:约800Kg5 主要技术参数见表22表21 额定电压10(6、3.3)kV 最高工作电压12(7.2、3.9)kV2 额定频率50Hz3 额定工作电流160A 200A 400A 500A 630A4 配用电流互感器50、75、100、150/5 200/5 315、400/5 500/5 630/55 额定开断电流(25次)1280A 2000A 3200A 4000A 5000A6 额定关合电流(100次)1600A 2500A 4000A 5000A 6300A7 额定短时耐受电流/持续时间1600A/4s 2500A/4s 4000A/4s 5000A/4s 6300A/4s8 额定短时峰值耐受电流时间4000A 6250A 10000A 12500A 15750A >0.3s9 极限开断电流(3次) 1600A 2500A 4000A 5000A 6300A10 承受过载电流/持续时间2400A/1S 3750A/1S 6000A/1S 7500A/1S 9450A/1S11 机械寿命100万次12 电寿命25万次13 隔离插销机械寿命2000次14 操作电压DC135V15 本安回路最高开路电压21.7V16 本安回路最大短路电流128mA产品分类1 型号及其含义Q JG Z —□ / 10(6、3.3)额定电压KV额定电流630、500、400、315、200、150、100、75、50A真空高压防爆兼本质安全型起动器防爆类型:矿用隔爆兼本质安全型标志:Exd[id]I2 主回路接线方案本起动器在系统中的作用,主回路接线方案共分四种:a.方案:该方案原理接线(如图1)起动器电源侧有两个接线位置,负荷侧一个接线位置。

本起动器可单独使用,也可联台使用(橡套电缆联接)。

b.方案:该方案原理接线(如图2)起动器电源侧为单回路馈入(左右均可),负荷侧为单回路馈出。

该方案的配电可单台使用,也可联台使用(橡套电缆联接)。

c.方案:该方案原理接线(如图3)起动器的电源侧无电缆头,三相电源从相邻开关的硬母线通过联通节接到本开关的硬母线。

负荷侧有一只馈出电缆头。

当同室有多台起动器联台使用时,该起动器只3作分路开关,不能单台使用。

以上a、b、c方案的进线侧电缆头可以是铠装的,也可以是橡套电缆头,用户订货时应说明,如无说明,进线均配铠装电缆头,出线均配橡套电缆头。

另外本起动器可以和同一厂家的矿用隔爆型高压配电装置联台使用。

防爆结构上a方案可以覆盖b、c 两种方案。

产品结构QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器的结构分为隔爆箱和机芯小车两大部分。

隔离箱由箱体、箱门、后盖板(上下各一块)、接线腔、底架等主要部分组成。

箱体为长方体,中隔板将箱体隔开成前后两腔,横隔板将后腔隔开形成上下两室,上下两室之间的隔板不起防爆作用,所以后腔是一个通腔。

中隔板上装有六只隔离插销的插座,还有二只供前后腔二次控制电路穿墙的九芯接线柱。

六只隔离插销的插座,三只位于后腔上室、三只位于后腔下室。

上室的左右侧板上各有一只穿墙接线柱。

后腔下室有一只高压电缆引出口和两个低压橡套电缆引入口(称为小喇叭嘴)。

后腔下室的高压电缆引出口内装有一只零序电流互感器,后腔下室的底板上还有一只终端电阻和接线端子。

箱体的前腔主要容纳机芯小车。

安装在前腔板上的拨臂是为了推动机芯前进和后退实现隔离插销的合闸和分闸运动。

前底板上各有一块护轨和板,是供机芯小车行走的。

前腔的右侧板上设有真空断路器的手动合闸轴和手动分闸柄。

箱体前腔左右侧板上各有一个观察窗,可以看到隔离插销分合状况。

右侧设有隔离插销的“分”、“合”闸,手动操作机构。

本起动器为活节螺栓压板式快开门结构,(如图5)箱门上装有电度、电压、电流、合分显示故障显示器,有“确认”、“移位”、“漏电”按钮,“照明”、“复位”接钮以及真空断路器电动分、合闸按钮。

4机芯是本起动器的心脏。

机芯的下部是小车,小车上装有真空接触器,电压互感器、电流互感器、压敏电阻器、高压综合保护装置和上下两组高压隔离插销头。

机芯上的二次控制线与箱体、箱门上的二次控制线用多芯插头座进行活性连接。

图5 外壳机构图说明:图6可分开门或机芯小车接出状态,此时真空接触器合闸轴3被销固,不能合闸。

若逆时针转动1,当机芯到达隔离插销与静触头插入20-25mm时,1转动90°、件1的缺口指向件2,在弹簧力作用下,件2插入件1,同时内腔销钩扣住前门,使前门不能打开,此时机芯被插销与护板销住机芯不能分闸。

反之,用电动将接触器分闸后,再将1顺时针转至分闸位置,内部销钩解除,前门方可打开。

图6 闭锁传动装置1 隔离开关分合轴轮套2 闭锁杆12图7说明:当隔离开关合闸到位时,位于真空接触器右侧合闸轴端的插销正好和位于底板连接的护板上的制动孔同心。

真空接触器合闸轴转动10°30’,使插销插入制动孔中,将隔离开关机芯销牢,此时隔离开关不能分闸。

如果隔离开关合闸不到位,插销位于制动孔外,此时真空接触器要合闸,插销抵在护5板上平面,合闸轴无法转,不能合闸。

当真空接触器分闸后拐臂向上转动10°30’,将插销提起到虚线位置,脱离制动孔,此时隔离开关及真空接触器才能拉出进行分闸。

图7 隔离开关与断路器闭锁装置图1 主回路工作原理10(6、3.3)KV的三相电源从起动器的电源接线盒引入,经上隔离插销、真空断路器和下隔离插销后,由后腔下室的弯形电缆口输出到负载。

上、下隔离插销手动进行合闸和分闸。

当隔离插销插入到位,且行程开前XK1、XK2闭合后(关门),接通中间继电器的合闸回路,真空接触器投入工作。

1.1 电气原理及操作程序:电气原理见附图用户通过对程序的设定,近远控开关的选择,使开关达到满足用户自身需要的目的。

合上隔离开关QS,变压器BK1得电,智能保护器WZBQ得电,开始工作并相应显示,30S后若主电路正常,则保护接点ZB闭合,为起动作好准备,利用程序的现场测试也可分别对速断、监视、漏电进行模拟测试。

但在开关运行状态下允许做模拟试验。

1.1.1 原理及程序:按下门前近控按钮或远控启动按钮,XJ1吸合,XJ2吸合,ZJ吸合,CJ吸合,其常开触点CJ1闭合自保。

开关工作,运行灯指示,液晶显示工作参数,停止时按停止按钮即可,动作过程相反。

1.1.2 多台联机:按要求设置GWZBQ→运行模式→多机单速前机→多机单速尾机(尾机设定),注意:在单机运行模式时,一定要把功能选择为单机单速,否则将不能正常运行。

起动后机延时合闸,首机的近远控根据用户需要选择,后机全部选择远控。

(1)在接线腔内按下列方式将联接线接好,按现场要求正确整定参数如下:首机前机尾机K5————K1 K5————K1K6————K3 K6————K3N431———K7 N431———K728————K8 28————K8(2)按下首机启动按钮,同前述原理,第一台CJ工作,延时SJ1,延时闭合,第二台开关远方起动,同理使得其他开关依次起动,完成联机控制。

当其中任一台启动失败,其他已起动开关因28与N431没闭合将自动停止工作。

6主要电器元件本起动器的主要电器元件包括:矿用高压真空接触器、高压隔离插销、高压综合保护装置、电压互感器、电流互感器、高压氧化锌压敏电阻器。

1 矿用高压真空接触器1.1 本起动选用JCZ5-12(7.2)/630户内高压真空接触器,主要技术参数如表1、2。

表11 额定电压10(6、3.3)kV 最高工作电压12(7.2、3.9)kV2 额定频率50Hz3 额定工作电流160A 200A 400A 500A 630A4 配用电流互感器50、75、100、150/5 200/5 315、400/5 500/5 630/55 额定开断电流(25次)1280A 2000A 3200A 4000A 5000A6 额定关合电流(100次)1600A 2500A 4000A 5000A 6300A7 额定短时耐受电流/持续时间1600A/4s 2500A/4s 4000A/4s 5000A/4s 6300A/4s8 额定短时峰值耐受电流时间>0.3s 4000A 6250A 10000A 12500A 15750A9 极限开断电流(3次) 1600A 2500A 4000A 5000A 6300A10 承受过载电流/持续时间2400A/1S 3750A/1S 6000A/1S 7500A/1S 9450A/1S11 机械寿命100万次12 电寿命25万次13 隔离插销机械寿命2000次14 操作电压DC135V15 本安回路最高开路电压21.7V16 本安回路最大短路电流128mA表2额定电压(KV)1min工频耐压(有效值)(KV)标准雷电冲击全波(峰值)(KV)对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 601.2 主要机械特性如表3。
