氨基磺酸系高效减水剂AH的应用性能研究
氨基磺酸盐高性能减水剂的合成及应用
氨基磺酸盐高性能减水剂的合成及应用摘要：以对氨基苯磺酸、苯酚和甲醛等为原料，设计并合成了一种氨基磺酸盐减水剂。
研究了原料摩尔比、反应温度和反应时间等工艺参数对产物塑化效果的影响规律，并测试了掺加以最佳工艺合成而得的氨基磺酸盐减水剂( sulphonated aminophenol based plasticizer ，ASP) 的净浆和混凝土的各项性能。
结果表明：与常用的萘系高效减水剂相比，ASP 除具有更强的分散性外，其与水泥适应性较强，对混凝土坍落度损失的控制能力十分理想，是一种高性能减水剂，特别适合于大流动性高强混凝土的配制。
关键词：高效减水剂；氨基磺酸盐减水剂；坍落度损失控制在混凝土中掺加适量高效减水剂，可以使混凝土在相同流动性情况下，大幅度减少用水量，降低水灰比，从而大幅度提高强度，改善混凝土抗渗、抗碳化和抗化学侵蚀等一系列物理力学性能。
在水灰比不变的条件下，掺加适量高效减水剂还可大幅度改善新拌混凝土的和易性，并可配制自流平、自填充混凝土[ 1 ]。
自1962 年日本服部健一首先研制成功萘磺酸甲醛缩合物高效减水剂(即萘系高效减水剂) 并生产应用以来，高效减水剂的用量日益增加[ 1 ]。
1971 年至1973 年，原西德成功开发Melment 减水剂(磺化三聚氰胺高效减水剂，即：密胺系高效减水剂) ，并用于流态混凝土(即：坍落度为18～22 cm 的大流动性混凝土) 的配制。
20 世纪70 年代末、80 年代初预拌商品混凝土的发展对高效减水剂的性能尤其是坍落度的经时保持性提出了新要求[2 ，3 ]。
随后近20 年，关于高效减水剂的研究工作主要集中在掺萘系和密胺系高效减水剂混凝土的坍落度损失控制方面，并由此形成了泵送剂、控制坍落度损失泵送剂等系列产品。
高性能混凝土概念的提出和发展，以及商品泵送混凝土的快速推广应用，对减水剂的各项性能均提出了更高要求。
原有的高效减水剂品种，如最广泛使用的萘系和密胺系高效减水剂由于减水率有限、与水泥适应性不十分理想等原因，其在高强、高性能混凝土中的广泛应用受到一定限制[ 4 ，5 ] 。

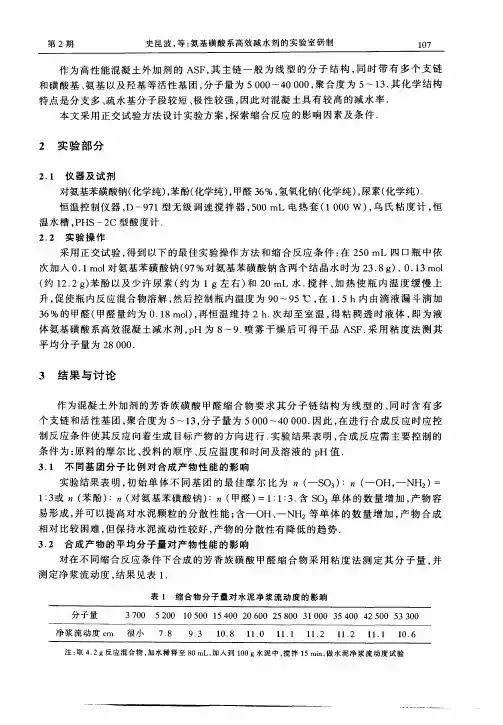

氨基磺酸系高效减水剂的实验室研制
采用 正 交 试 验 ， 到 以下 的最 佳 实验 操 作 方 法 和 缩 合 反 应 条 件 ： ２ ０ｍＬ 四 口瓶 中依 得 在 ５
次 加 入 ０ １ ｏ 对 氨 基 苯 磺 酸 钠 （７ ． ｌ ｏ ｔ ９ ％对 氨基 苯磺 酸钠 含 两 个 结 晶 水 时 为 ２ ． ） ０ １ ｏ ３ ８ｇ 、 ．３ｔ ｌ ｏ （ １ ． ） 酚 以及 少 许 尿 素 （ 为 １ｇ左 右 ） ２ 约 ２ ２ｇ 苯 约 和 ０ｍＬ水 ． 拌 、 热 使 瓶 内 温 度 缓 慢 上 搅 加
３ ２ 合 成 产 物 的 平 均 分 子量 对 产 物 性 能 的影 响 ．
对在 不 同缩 合 反 应 条 件 下 分 子 量 ， 并
测定 净浆流动度 ， 果见表 １ 结 ．
表 １ 缩 合 物 分 子 量 对 水 泥 净 浆 流 动 度 的 影 响
３ １ 不 同基 团分 子 比例 对 合成 产 物 性 能 的影 响 ．
实 验结 果 表 明 ， 始 单 体 不 同 基 团 的 最 佳 摩 尔 比为 （ Ｓ ： （ ＯＨ， ＮＨ， ＝ 初 一 Ｏ ） 一 一 ） １ ３ ，（ 酚 ） （ 氨 基 苯磺 酸钠 ） （ ：或 ｚ 苯 ： 对 ： 甲醛 ） ： ： ． Ｓ 体 的数 量 增 加 ， 物 容 ＝１ １３ 含 Ｏ 单 产 易 形 成 ， 可 以提 高 对水 泥颗 粒 的 分 散 性 能 ； 并 含一 Ｏ 一 ＮＨ２ 单 体 的数 量 增 加 ， 物 合 成 Ｈ、 等 产 相 对 比较 困 难 ， 保 持水 泥 流动 性 较 好 ， 物 的分 散 性 有 降 低 的趋 势 ． 但 产
２ 实 验 部 分
２ １ 仪 器 及试 剂 ．
对氨基苯磺 酸钠 （ 化学纯 ）苯 酚（ ， 化学纯 ）甲醛 ３ ％， 氧化钠 （ ， ６ 氢 化学 纯 ）尿素 （ ， 化学 纯 ） ．

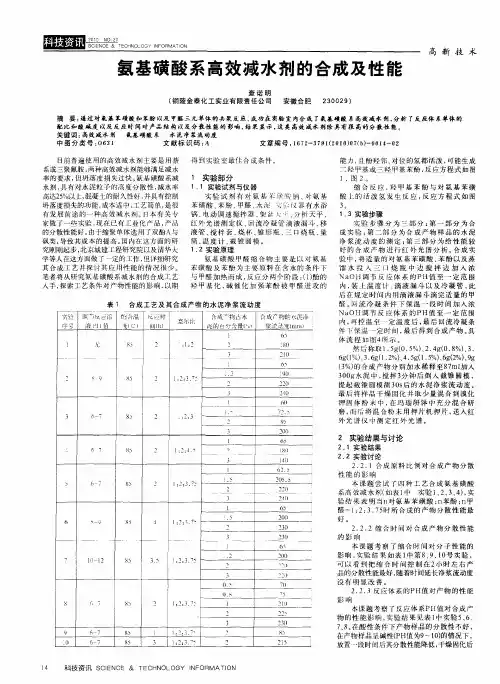

氨基磺酸系高效减水剂的合成及性能
６
８ ｊ
， ．
９
１ ３实验步 骤 ． 实验 步 骤 分 为 三 部 分 ： 一 部 分 为 合 第 成 实 验 ； 二 部 分 为 合 成 产 物 样 品 的 水 泥 第 净 浆 流 动 度 的 测 定 ； 三部 分 为 给 性 能 较 第 好 的 合 成 产 物 进 行 红 外 光 谱 分 析 。 成 实 合 验 中 ， 适量 的对 氨 基 苯磺 酸 、 酚 以及 蒸 将 苯 馏 水 投 入 三 口 烧 瓶 中 边 搅 拌 边 加 入 浓 Ｎａ ｛ 节 反 应 体 系 的ＰＨ值 至 一 定 范 围 ＯＩ调 内 ， 上温度计 、 液漏斗以及冷凝管 ， 装 滴 此 后在 规 定 时 间 内 用滴 液 漏 斗 滴 完适 量 的 甲 醛 。 流 冷 凝 条 件 下 保 温 一 段 时 间 加 入 浓 回 Ｎａ ＯＨ调 节 反 应 体 系 的 ＰＨ值 至 一 定 范 围 内 ， 控 温至 ・ 温 度后 ， 后 回流 冷 凝 条 再 定 最 件 下保 温 一定 时 Ｉ ， 后 得 到 合成 产 物 。 ｈ 最 １ 具 体 流 程 如 图４ 示 。 所 然后 称 取 １ ５ （ ． ％）２． ｇ ０． ％）３ ．ｇＯ ５ 、 ４ （ ８ 、 ． ６ （％） ． ｇ １ ２ ）４ ５ （ ．％ 、ｇ２ 、 ｇ ｇ １ 、 ６ （ ．％ 、 ． １ ５ ）６ （ ３ ｇ ％）９ （ ％） ３ 的合 成 产物 分 别 加水 稀 释 至８ ｍｌ ￣ ７ Ｊ 入 ／ ３ ０ 水泥 中 ， ０ｇ 搅拌 ３ 钟 后 倒 入 截 锥 圆模 ， 分 提 起截 锥 圆模测 ３ ｓ 的 水泥 净 浆 流动 度 。 ０后 最 后将 样 品干 燥 固化 并取 少 量 混 合 到溴 化 钾 固 体 粉 末 中 ， 玛 瑙 研 钵 中 充 分 混 合 研 在 磨 ， 后 将混 合粉 末 用 押 片机 押 片 ， 而 送入 红 外 光 仪 中 测 定 红 外 光 谱 。
新型氨基磺酸盐系高效减水剂
新型氨基磺酸盐系高效减水剂传统的萘系高效减水剂虽然工艺成熟，但由于其减水率低、坍损快、与水泥适应性较差等原因，在配制高性能混凝土方面表现出明显不足，给混凝土施工带来诸多不便；而氨基磺酸盐系高效减水剂，以其生产工艺简单、减水率高 ( 可达 25 ％以上 ) 、与水泥适应性好、坍落度损失小 (120min 内基本无损失 ) 、冬季无结晶、混凝土泌水现象大大减轻等特点，在配制高性能混凝土方面，具有萘系、三聚氰胺系、脂肪族高效减水剂无可比拟的优势。
经过大量试验，从原材料用量的比例角度，探讨了氨基磺酸盐系高效减水剂的最佳合成工艺配比，取得了一定的合成试验和生产经验。
1 实验部分1.1 主要原料对氨基苯磺酸纳：纯度不小于 99 ％，工业级；苯酚：纯度 99 ％，工业级；甲醛：纯度 37 ％，工业级；碱性调节剂 ( 氢氧化钠等 ) 。
1.2 试验仪器H — S — G 型电热恒温水浴，JJ — 1 型定时电动搅拌器，J — 55 型水泥净浆搅拌机，净浆试验用锥形模，5 ㎜厚玻璃板等。
1.3 合成试验1.3.1 反应机理苯酚属芳烃的羟基衍生物，其羟基与芳环直接相连，受羟基影响，其邻、对位上的氢比较活泼，在碱性环境下，和羰基化合物发生缩合反应，形成分支较多、极性较强的体型支链结构。
由于苯酚的分子结构中含有—SO 3 Na 、—OH 、—O —、—NH —等活性基团，且支链结构较多，加入自制的第四单体后，促进分子重排，改善支链结构，从而形成具有良好性能的高效减水剂。
1.3.2 合成工艺称取一定量的对氨基苯磺酸纳，置于装有温度计、搅拌器、滴液漏斗、回流冷凝管的四口烧瓶中。
加入苯酚和水，升温使其全部溶解，在酸性条件下进行缩合一定时间后，缓慢加入碱性调节剂，使 pH 值至 8 ～ 9 。
加入少量助剂，并滴加甲醛溶液.恒温反应 4 ～ 5 h ，减慢搅拌速度，再次升温。
并加入适量的氢氧化钠溶液，调节 pH 值至 9 ～ 10 。
氨基磺酸系高效减水剂的合成及其应用技术研究
氨基磺酸系高效减水剂的合成及其应用技术
研究
随着我国建筑行业的迅猛发展，高效减水剂在工程建设中被广泛
使用。
而骨架结构中的水泥是一个不可缺少的组成部分，而氨基磺酸
系高效减水剂就是一种有效控制骨架结构浆体流动性的助剂，被广泛
使用于各种工程中。
下面将从合成方式、应用技术等方面对其进行详
细阐述。
一、氨基磺酸系高效减水剂的合成方式
氨基磺酸系高效减水剂的合成方式是关键所在，目前主要有以下
两种方式：
1、通过控制反应温度和时间，使得氨基磺酸与其他化学物质反
应生成氨基磺酸型高效减水剂。
因为合成方法简便，所以得到广泛应用。
2、利用化学反应将特定的高分子合成物进行修改。
这种方式制
造的产品具有较高的价格和高性能。
二、氨基磺酸系高效减水剂的应用技术
氨基磺酸系高效减水剂的应用技术是建筑工程中不可或缺的一项
技术。
其主要应用技术有以下几点：
1、在混凝土生产过程中，加入氨基磺酸型高效减水剂，可以控
制混凝土的流动性，使得混凝土更加稳定，从而确保施工质量。
2、在地基处理、桥梁工程和水利工程等领域，氨基磺酸系高效
减水剂的应用技术也很广泛，工程建立后，可以有效地控制土壤稳定，从而保证工程的稳定性。
3、在水泥固化剂的制备过程中，加入氨基磺酸系高效减水剂，
可以有效控制水泥流动性，提高水泥的稳定性，从而保证其在混凝土
中的作用。
总结：
氨基磺酸系高效减水剂是一种重要的建筑助剂，其合成方式简便，应用取得了广泛的发展。
在建筑工程中，勇于应用并掌握其应用技术，可为工程的施工质量和稳定性提供宝贵的保障。
氨基磺酸系高效减水剂的复配及应用研究(1)

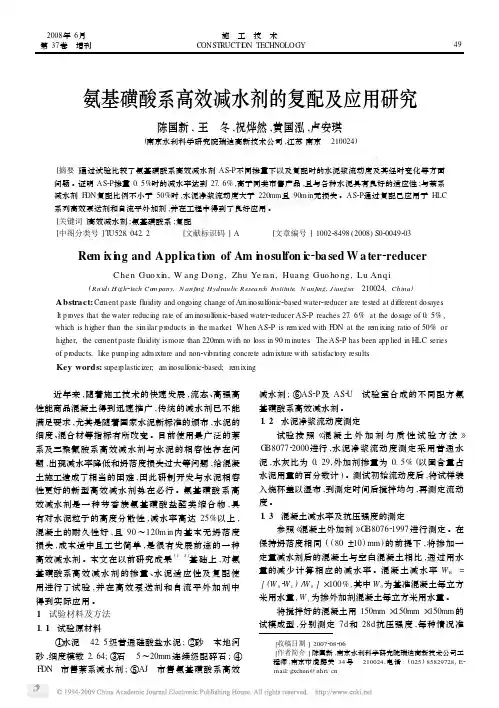

2008年6月第37卷 增刊施 工 技 术CONST RUCTI O N TECHNOLOGY氨基磺酸系高效减水剂的复配及应用研究陈国新,王 冬,祝烨然,黄国泓,卢安琪(南京水利科学研究院瑞迪高新技术公司,江苏南京 210024)[摘要]通过试验比较了氨基磺酸系高效减水剂AS2P不同掺量下以及复配时的水泥浆流动度及其经时变化等方面问题。
证明AS2P掺量0.5%时的减水率达到27.6%,高于同类市售产品,且与各种水泥具有良好的适应性;与萘系减水剂F DN复配比例不小于50%时,水泥净浆流动度大于220mm且90m in无损失。
AS2P通过复配已应用于HLC系列高效泵送剂和自流平外加剂,并在工程中得到了良好应用。
[关键词]高效减水剂;氨基磺酸系;复配[中图分类号]T U528.042.2 [文献标识码]A [文章编号]100228498(2008)S020049203 Rem i x i n g and Appli ca ti on of Am i n osulfon i c2ba sed W a ter2reducerC hen Guo xi n,W ang Do ng,Zhu Ye ran,Huang Guo ho ng,Lu Anq i(Ruidi H igh2tech Co m pany,N anjing Hydraulic Research Institute,N anjing,J iangsu 210024,China)Abstract:Ce ment paste fluidity and ongoing change of Am inosulf onic2based water2reducer are tested at different dosayes.It p r oves that the water reducing rate of a m inosulfonic2based water2reducer AS2P reaches27.6%at the dosage of0.5%, which is higher than the si m ilar p r oducts in the market.W hen AS2P is re m iced with F DN at the re m ixing rati o of50%or higher,the cement paste fluidity ismore than220mm with no l oss in90m inutes.The AS2P has been app lied in HLC seriesof p r oducts,like pu mp ing ad m ixture and non2vibrating concrete ad m ixture with satisfact ory results.Key words:super p lasticizer;a m inosulfonic2based;re m ixing[收稿日期]2007208206[作者简介]陈国新,南京水利科学研究院瑞迪高新技术公司工程师,南京市虎踞关34号 210024,电话:(025)85829728,E2mail:gxchen@ 近年来,随着施工技术的快速发展,流态、高强高性能商品混凝土得到迅速推广,传统的减水剂已不能满足要求,尤其是随着国家水泥新标准的颁布,水泥的细度、混合材等指标有所改变。
氨基磺酸系高效减水剂的助磨性能研究_曹丽云
l.6陕西科技大学学报Dec.2006V ol.24JOU R N AL O F SH AA N XI U N IV ERSIT Y OF SCI EN CE&T ECH NO L OG Y#45#*文章编号:1000-5811(2006)06-0045-04氨基磺酸系高效减水剂的助磨性能研究曹丽云,黄剑锋,吴建鹏,贺海燕(陕西科技大学材料科学与工程学院,陕西咸阳712081)摘要:以对氨基苯磺酸、苯酚、甲醛为主要原料,采用碱性合成线路制备了具有助磨效果的氨基磺酸系高效减水剂,系统地研究了单体比例、单体浓度、交联剂用量、反应体系初始pH值、反应时间和反应温度等因素对助剂助磨效果的影响。
结果表明:所制备的减水剂对石英、滑石和锆英石等陶瓷硬质原料具有比较明显的助磨效果,优于传统的工业助磨剂。
较佳的制备工艺为:对氨基苯磺酸B苯酚B甲醛=1B2B9(摩尔比);反应初始pH值为8.0,对氨基苯磺酸浓度为0.4m ol#L-1,反应时间为3.5h左右;反应温度为95e左右。
关键词:氨基磺酸;减水剂;助磨中图分类号:TQ174.4+7文献标识码:A0引言众所周知,在陶瓷工业生产中,原料细磨是其中一道关键的工序,是一个高能耗、低效率的作业过程,却又是必不可少的一个工艺过程。
如果能在有效改善泥浆流动性的同时,显著增加球磨机的研磨效率,这将具有重要的现实意义。
由于一种添加剂往往不只起着一种作用,所以减水剂在作为表面活性物质改善泥浆流动性的同时,也可能具有助磨效果[1,2]。
国外在磨矿行业已大量使用高效减水剂助磨并取得了显著效果,国内关于这方面的研究起步较晚,主要采用如碳酸钠、硅酸钠、磷酸钠等无机盐,而且也主要是用于有色金属选矿方面,在硅酸盐工业原料加工中有部分采用传统助剂试验的报道,但是还很少见有关开发研究新助磨剂的报道。
因此,开发和应用高效减水剂和有复合功能的减水剂,已经成为减水剂发展的趋势[3~6]。
本文介绍了合成一种新的具有助磨效果的减水剂)))氨基磺酸系高效减水剂[7,8],并系统地研究了助剂合成工艺对其助磨效果的影响。
氨基磺酸系高效减水剂合成及应用研究
氨基磺酸系高效减水剂合成及应用研究氨基磺酸系高效减水剂是一种重要的建筑材料添加剂，广泛应用于混凝土生产中。
该类减水剂具有较好的减水效果，能够显著降低混凝土的水泥用量，提高混凝土的可塑性和流动性，提高混凝土的强度和耐久性。
为了满足建筑行业对高效减水剂的需求，研究人员对氨基磺酸系高效减水剂的合成和应用进行了深入的研究。
下面我将就此作一详细介绍。
氨基磺酸系高效减水剂的合成可分为两个步骤：一是氨基磺酸的合成，二是氨基磺酸与环氧丙烷的缩合反应。
以氨基磺酸和环氧丙烷为原料，通过适当的反应条件即可合成出高效减水剂。
氨基磺酸系高效减水剂的应用主要有以下几个方面：1.提高混凝土的可塑性和流动性。
减水剂可降低混凝土的黏着性和内摩擦力，改善流动性并提高可塑性。
2.减少混凝土的水泥用量。
减水剂可显著降低混凝土的水泥用量，降低生产成本。
3.提高混凝土的强度和耐久性。
减水剂可提高混凝土的密实性和耐久性，使混凝土更加坚固和耐用。
4.改善混凝土的抗裂性能。
减水剂可改善混凝土的抗裂性能，降低混凝土的收缩率和开裂倾向。
取得高效减水剂的最佳效果需要注意以下几点：1.将减水剂充分混合均匀。
应充分混合均匀减水剂和水泥等混凝土材料，确保减水剂能够充分发挥作用。
2.掌握减水剂的合理掺量。
减水剂的合理掺量应以保证混凝土流动性能的基础上尽可能减少混凝土的水泥用量。
3.按照正确的使用方法。
减水剂一般要在水泥和骨料混合之前添加，不能直接添加到水泥中。
在混凝土的生产过程中应恰当分段掺入。
综上所述，氨基磺酸系高效减水剂是一种功能强大的建筑材料添加剂，能够显著提高混凝土的可塑性和流动性，减少混凝土的水泥用量，提高混凝土的强度和耐久性，改善混凝土的抗裂性能。
合理使用减水剂可以提高混凝土的生产效率，降低生产成本，使混凝土更具有实用价值和经济价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
５ ４
长春工程学院学报（ 自然科 学 版 ） 表 ３ 掺 ＡＨ 的水 泥 净 浆流 动 度 情 况
水 泥 净 浆 流 动度 ／ａ ｒｍ
用 ， Ｃ Ａ 水 化 速 度 恰恰 决 定 了水泥 的凝 结 时 间。 而 此外， ＡＨ 的过 度缓 凝也 与 吸附层 厚 度有 关 ， ＡＨ 梳 型 的分 子结 构吸 附 在水 泥 颗 粒表 面 ， 成 了较 厚 的 形 吸附层 ， Ｆ Ｎ 线 型 分 子 结 构 横 卧 吸 附 在 水 泥 颗 而 Ｄ
经 时变 化情 况 ， 并与 Ｆ Ｎ 作对 比， 验结果 见表 １ Ｄ 实 。 从 表 １可 见 ， 时 间 的延 长 ， ＡＨ 水 泥 净 浆 随 掺
由表 ２可见 ， Ｆ Ｎ 和 ＡＨ 的水 泥浆 与空 白 掺 Ｄ 比较 ， 表现 出了一定 的缓凝 现象 。掺量 少 时 ， 都 缓凝
不 严重 ， 但随掺量 的增 大 ， 缓凝 现象 愈加 明显 。相 比 之下， ＡＨ 的缓凝 现 象 比 Ｆ ＤＮ 显 著 ， 与水 泥矿 物 这
称取 一定量 的对 氨基 苯磺 酸 ， 于装 有 温度计 、 置
搅拌器、 回流冷 凝管 的 四 口烧瓶 中 ， 加入 苯酚 和蒸馏
将 ＡＨ 和 目前 广 泛 使 用 的 萘 系 高 效 减 水 剂 （ Ｄ 掺入 水 泥 净 浆 中 ， 试 二 者 的 流 动 度 ， 试 Ｆ Ｎ） 测 测
结果 见 图 １ 。
１璺 墨
！ ！ ：
ＣＮ ２ １ ２ ／ ２ － ３ ３ Ｎ
氨基磺 酸系高效减水剂 ＡＨ 的应用性能研究
文 娟 ４ （ 江苏城市 职业学 院建工 系 ， 南京 ２ ０ １ ） １０ ９
摘 要 ： 氨基 磺 酸 系 高效 减 水 剂（ 称 ＡＨ） 目前 简 与 广 泛使 用 的萘 系高 效减 水 剂（ Ｄ 相 比 ， 有 更加 Ｆ Ｎ） 具 优 异 的性 能。表 现为 ： 掺 量很少 的情况 下 ， 泥净 在 水 浆就具 有较 高 的流 动度 ， 当掺 量相 同 时， 对水 泥净 其
∞ 孔 Ｏ ０ Ｏ Ｏ Ｏ Ｏ
Ｏ Ｏ Ｏ ０ ０
５ ３
０ ６ ０
流 动度 损 失 率 高 达 ６ ； ５ 当掺 量 提 高 至 １ 时 ， 掺 ＡＨ 的净浆无 论初始 流 动度 ， 还是 经历 ９ ｎ的流 ０ｍｉ 动度 都较 高 ， 在 ２ ０ ｍｍ 以上 ， 动 度 经 时损 失 均 ７ 流
位 阻大 ， 水 泥颗 粒 的凝 聚阻 碍大 。Ｆ 对 ＤＮ 分子结 构
属 少支链 的线 型结构 ， 在水 泥颗粒 表面 ， 它 呈横 卧式 吸 附Ｌ ， 体空 间 位 阻小 ， 泥 粒 子 容 易产 生 凝 聚 。 １立 ］ 水
另外 ， 决定 水 泥浆 流变参 数 的是浆 体的屈 服应力 ， 屈
结 构呈 梳状 ， 性支 链 多 ， 间结 构 大 ， 得其 在 水 极 空 使 泥 颗 粒 表 面 的 吸附 呈环 圈及 尾状 吸 附［ ， 体空 间 １立 ］
测定 了掺 Ｆ Ｎ 及 空 白水 泥 浆 的凝 结 时 间 ， 验 结 Ｄ 实
果见 表 ２所示 。
表 ２ 减 水 剂 对 水 泥 凝 结 时 间 的 影 响
０ ８ ．２ ０ ２ ． ５ ０ ２ ．３ ０ Ｏ ．３
０ ２ ． ７
随着 商 品 混凝 土的 大 量使 用 ， 混凝 土 的坍 落 对 度 损失 指标 提 出 了较 高 要求 。为 了保 证混 凝 土运到
工 地后 仍有 良好 的工作性 ， 于施 工 ， 就要求 混凝 便 这 土 从预 拌 地 到 施 工 现 场 这 段 时 间 内 坍 落 度 损 失 要
２ ２ １ 水泥 净浆流 动度测定 ．． 测 试按 照 ＧＢ Ｔ ８ ７ － ２ ０ ｛ ／ ０ ７ ０ ０ 混凝 土外 加 剂 匀 ｛ 质性试 验方 法 》 准 方 法 进行 。水灰 比 ０ ２ ， 泥 标 ．９水 用量 ３ ０ｇ 其 中外加 剂掺 量 以固含量 占水 泥用 量 的 ０ ，
９ ． ； ９ ８ 苯酚 ： 析 纯 ， 分 无色 结 晶体 ； 甲醛 ： 液 ， 溶 含量
３ ． ～ ４ ． ；０ Ｎａ ７０ ００ ４％ ＯＨ 溶 液 ： 实 验 室 自己 本 配制 。
１ ２ 合 成 方 法 ．
３ 结 果 与讨 论
３ １ ＡＨ 对水泥颗 粒的 分散性 能 ．
小 。而 目前 广 泛 使 用 的萘 系 高 效 减 水 剂 （ ＤＮ） Ｆ 遇
Ｆ ＤＮ
５ １ — ０
４ ２ — ２
４ ５ ～ １ ５ １ — １
０ ５ ．
Ｏ ７ ．
到 的一个 突 出问题 就 是 坍 落度 损 失 较 大 ， 这就 要 求
开 发能 够抑 制坍 落 度 经 时 损 失 的新 型 高效 减 水 剂 。 为 此实 验研 究 了新 合 成 的 ＡＨ 的水 泥 净 浆 流 动 度
１／ ８ ６ ３
５２ ５５ —
长春 工 程 学 院 学 报 （ 自然科 学 版 ）２ １ 年 第 １ ０１ ２卷 第 ３期
Ｊ Ｃｈ ｎ ｃ ｕ ｎ ｔ Ｔｅ ｈ （ ｔ Ｓ ｉ Ｅｄ ． ， ０ １ Ｖｏ ． ２ Ｎｏ ３ ． ａ ｇ ｈ ｎ Ｉ ｓ ． ｃ ． Ｎａ ． ｃ ． ｉ ） ２ １ ， １ １ 。 ．
测 定
１ ＡＨ 的 合成
１ １ 实 验 原 材 料 ．
对 氨 基 苯 磺 酸 ： 析 纯 ， 水 ， 剂 ， 量 分 无 粉 含
测试均 按照 Ｇ ０ ６ １ ９ ４ 凝 土外加 剂 》 Ｂ８ ７－ ９７混 进 行， 并参照 ＧＢ Ｔ ５ ０ ０ ０ ２ 普 通 混 凝 土拌 合 物 ／ ０ ８ —２ ０ 《 试验 方法标 准 》 Ｇ ／ ０ ８ － ２ ０ ４ 通 混 凝 土 和 Ｂ Ｔ ５０ １ ０ ２ 普 力学 性能试 验方法标 准 》 测定 。
＼
ｌ
毯 标 斌
小， 流动 度损 失 率仅 为 ５ ， 比较 之下 掺 Ｆ Ａ ｏ ＤＮ 的净 浆 流动度 经 时损 失 竟 达 １ ７ｍｍ， 动 度 损 失 率 竟 ６ 流
达 ６ 。这 表明 了 ＡＨ 具有 比 Ｆ ６ ＤＮ更 好 的抑制 净 浆 经时流 动度损 失性能 。
４ Ｆ Ｎ 的净浆 经 历 ９ ｎ 流 动度 仅剩 ７ ５ Ｄ ０ｍｉ， ０ｍｍ，
— Ｃ Ｓ３， 。 ［ 当缓凝剂 加入 水 泥 浆 中 ， ］ 铝酸 盐 组 分 的水 化 速度 首 先 受 到抑 制 ， 抑制 Ｃ Ａ 的 水 化 的 同时 ， 在
也会对 硅 酸 盐 组 分 （ 。 、 ） 水 化 产 生 抑 制 作 ＣＳ Ｃ ｓ 的
中 图分 类 号 ： ＴＵ５ ８ ２ 文献 标志码 ： Ａ
水泥： 双猴 Ｐ ０ ２ ５普 通硅 酸盐 水泥 ； ： ． ３． 砂 中砂
７ ６ｋ ／ ； 子 ： 石 １ １ ２ ｋ ／ ； ， 用 自 ２ ｇ ｍ 石 碎 ２ ｇ ｍ。 水 饮 来水。
２ ２ 测 试 方 法 ．
９
饕 Ｉ ５ 赉 赠 ＊
表 ｌ ＡＨ 和 Ｆ Ｎ 不 同掺 量 下 水 泥 净 Ｄ
图 ｌ ＦＤＮ 和 ＡＨ 在 不 同 掺量 下对 浆流 动 度 随 时 间的 变 化 关 系
水 泥 净 浆 的 流 动 度 影 响
由图 １可知 ， 掺减水 剂 的水泥 净浆 流动度 低 ， 不 掺 ＡＨ 和 Ｆ Ｎ 后 ， 泥 净浆 的流动 度 开始 变 大 ， Ｄ 水 且 减水 剂 的掺 量愈 多 ， 泥净 浆 流 动 度也 愈 大 。 当掺 水
服 应力 小 ， 浆体 的流 动 性 就好 ， 文献 ｌ ｑ － 已测 得 ＡＨ ｚ
屈 服 应 力 小 于 Ｆ Ｎ。 Ｄ
Ｏ ３ ． ０ ３ ．０ ３ １ — １
４ Ｏ３ 一
３ ２ ＡＨ 抑制 水泥 净浆 经时流 动度 损失性 能 ．
Ａ Ｈ
０ ５ ． ０ ７ ． ０ ３ ．
收 稿 Ｅ期 ：０ １ ６ ２ １ ２ １ —０ — ３
作 者 简 介 ： 娟 （９ ４ ， （ ） 河南 南 阳 ， 士 ． 师 刘 １ ７ 一） 女 汉 ， 硕 讲
主要 研 究 混 凝 土 外 加 剂 的研 制 。
刘 娟 ： 基 磺 酸 系高 效 减 水 剂 ＡＨ 的 应 用 性 能 研 究 氨
减 水 剂 ＡＨ 。
净浆流 动度经时损 失的性能， 是一种缓凝 型的高效减
水 剂， 与水 泥 的 相容 性 好 ， 混 凝 土 也 能表 现 出 显著 的 对
２ ＡＨ 的 应 用性 能 研 究
２ １ 原 材 料 ．
减 水增 强性 ， 是一种性 能较佳的优 良高效减水剂。
关键词 ： 氨基磺 酸 系； 高效减 水 剂； 应用 性能
粒表 面 ， 成 的吸 附层 较 薄 ， 着水 泥 水 化 的进 行 ， 形 随
百分 数计 。
２ ２ ２ 水泥 净浆凝 结时 间测定 ．．
测 试 按 照 ＧＢ Ｔ １ ４ － ２ ０ 《 泥 标 准 稠 度 用 ／ ３ ６ ０ １ 水
验室合 成 氨基磺 酸 系高 效 减水 剂 ＡＨ， 然后 对 它 的
应 用性 能 进行 了研究 。
水量 、 凝结 时间 、 安定 性检 验方 法》 的方 法进 行 。 ２ ２ ３ 混凝 土拌 合物 减 水 率及 混 凝 土 抗 压强 度 比 ．．
量 为 ０ 时， ．３ 掺 ＡＨ 的 水 泥 净 浆 流 动 度 为 ２ ７ｍｍ， Ｆ Ｎ 的水 泥净 浆 流 动度 是 １ ５ｍｍ； ３ 掺 Ｄ ０ 当
减 水剂 掺量 增加 到 ０ ９ 时 ， ＡＨ 的水 泥 净 浆 流 ． 掺 动度 高达 ２ ３ｍｍ， ８ 而掺 Ｆ Ｎ 的水 泥净 浆 流动 度 仅 Ｄ 为 ２ ７ｍｍ， ＡＨ 的水 泥 净浆 流 动 度 远 大于 Ｆ Ｎ ４ 掺 Ｄ 的 净 浆 流 动 度 ， 明 ＡＨ 是 一 种 比 Ｆ Ｎ 性 能 更 佳 说 Ｄ
