丙烯酸接枝壳聚糖水凝胶的制备
聚丙烯酸水凝胶的制备工艺与性能控制
聚丙烯酸水凝胶的制备工艺与性能控制聚丙烯酸（Polyacrylic Acid，PAA）水凝胶是一种高分子材料，具有良好的水溶性和吸水性能，在医学、卫生、环境保护等领域有着广泛的应用。
本文将介绍聚丙烯酸水凝胶的制备工艺和性能控制。
一、制备工艺聚丙烯酸水凝胶的制备主要包括聚合反应和后处理两个步骤。
1. 聚合反应聚合反应是将丙烯酸单体聚合成聚丙烯酸高分子的过程。
具体步骤如下：（1）准备反应体系：将丙烯酸单体、引发剂和反应介质（如水）按照一定的配比加入反应釜中。
（2）引发反应：加热反应釜，使反应体系温度升高到引发剂的活化温度，引发剂开始分解产生自由基，引发聚合反应。
（3）收集制备好的聚丙烯酸水凝胶：待聚合反应完成后，将制备好的聚丙烯酸水凝胶从反应釜中取出。
2. 后处理后处理是指对聚丙烯酸水凝胶进行物理或化学处理，以改善其性能或满足特定的应用需要。
常见的后处理方法包括交联处理和改性处理。
（1）交联处理：通过引入交联剂，使聚丙烯酸水凝胶分子链相互交联，以提高其稳定性和力学性能。
交联剂可以是化学交联剂，如乙二醇二丙烯酸酯（EGDA）；也可以是物理交联剂，如热处理或紫外光照射。
（2）改性处理：通过引入其他成分或化学反应，改善聚丙烯酸水凝胶的性能。
例如，向聚丙烯酸水凝胶中添加纳米颗粒可以增加其机械强度和吸附性能；向聚丙烯酸水凝胶中引入氨基酸可以增加其生物相容性。
二、性能控制聚丙烯酸水凝胶的性能控制是制备过程中的关键环节，下面将介绍几个常见的性能控制因素。
1. 单体浓度聚丙烯酸水凝胶的单体浓度会影响其最终的吸水性能和力学性能。
当单体浓度较低时，聚合反应难以进行，生成的水凝胶可能会失去一些特性；当单体浓度过高时，反应体系粘度增加，聚合反应可能会受到扩散的影响。
2. 引发剂的选择引发剂的选择会影响聚合反应的速率和效果。
常用的引发剂有过硫酸盐、亚离子无机盐和有机过氧化物等。
选择适当的引发剂可以控制聚合反应的活性和反应速率，从而影响聚丙烯酸水凝胶的形成过程和最终性能。
光交联法制备丙烯酸水凝胶实验报告
实验报告：光交联法制备丙烯酸水凝胶背景水凝胶是一种具有优异吸水性能的材料，广泛应用于生物医学、环境保护等领域。
丙烯酸水凝胶具有较高的水凝胶化率、测试效果和稳定性，因此在医学上有广泛应用。
光交联法是一种有效制备丙烯酸水凝胶的方法，通过光引发剂引发交联反应，使丙烯酸形成网络结构。
本实验旨在通过光交联法制备丙烯酸水凝胶，并对其性能进行分析。
实验设计与方法材料•丙烯酸•光引发剂（例如二甲基亚苯基二(2,4,6-三甲基苯基)膦酸酯）•溶剂（例如乙二醇）实验步骤1.准备丙烯酸溶液：称取所需的丙烯酸，加入适量的溶剂中，充分搅拌溶解。
2.加入光引发剂：按照一定比例向丙烯酸溶液中加入光引发剂，充分混合。
3.光交联反应：将上述混合物注入模具中，使其均匀分布，并排除气泡。
4.光照处理：将模具中的混合物放置在紫外光源下进行光交联反应，一般需要较长时间。
5.水凝胶制备完成后，取出样品。
结果与分析通过光交联法成功制备了丙烯酸水凝胶。
在光照处理过程中，光引发剂引发了丙烯酸的交联反应，形成了网络结构。
实验中可以调节光交联的时间和光引发剂的用量，来控制水凝胶的性能。
性能分析1.吸水性能：将制备好的丙烯酸水凝胶置于含水介质中，观察吸水性能。
记录吸水量和吸水速度，并与其他材料进行比较。
2.稳定性：在不同的环境条件下，观察丙烯酸水凝胶的稳定性。
测量其在不同温度、pH值和盐浓度下的稳定性，并与其他材料进行比较。
3.结构性能：通过扫描电子显微镜观察丙烯酸水凝胶的微观结构，分析其交联程度和孔隙结构。
结果1.吸水性能：丙烯酸水凝胶在含水介质中具有较高的吸水性能，吸水量达到X，吸水速度快，超过了对照组材料。
2.稳定性：丙烯酸水凝胶在室温下具有较好的稳定性，pH范围为Y-Z，在较高盐浓度下仍然能保持稳定。
3.结构性能：扫描电子显微镜观察显示，丙烯酸水凝胶具有均匀且交联程度较高的微观结构，孔隙分布均匀。
建议根据实验结果与分析，可以得出以下建议： 1. 进一步优化光交联反应条件，探索最优反应时间和引发剂用量，以进一步改善丙烯酸水凝胶的性能。
聚丙烯酸水凝胶的制备与物理性质分析
聚丙烯酸水凝胶的制备与物理性质分析聚丙烯酸水凝胶是一种具有良好吸水性能和稳定性的高分子材料，广泛应用于药物传递、生物医学、环境保护等领域。
本文旨在介绍聚丙烯酸水凝胶的制备方法以及其物理性质的分析。
一、聚丙烯酸水凝胶的制备方法1. 原料准备：制备聚丙烯酸水凝胶需要聚丙烯酸和交联剂。
聚丙烯酸是水溶性高分子聚合物，可以通过自由基聚合反应制备得到。
交联剂的选择应根据所需的凝胶特性进行选择。
2. 溶液制备：将聚丙烯酸和交联剂按照一定比例溶解于适量的溶剂中，如去离子水、甲醇等。
溶液的配比应根据所需的凝胶特性进行确定。
3. 温度控制：将溶液置于适当的温度下进行反应，温度的选择应根据聚丙烯酸和交联剂的特性进行。
4. 放置反应：将溶液静置一段时间，待溶液发生凝胶化反应，形成聚丙烯酸水凝胶。
二、聚丙烯酸水凝胶的物理性质分析1. 吸水性能：聚丙烯酸水凝胶具有良好的吸水性，可以通过浸泡法来测试其吸水性能。
将聚丙烯酸水凝胶样品在去离子水中浸泡一段时间后，取出并去除表面的水分，然后测量其质量变化，以计算吸水率。
2. 稳定性：聚丙烯酸水凝胶的稳定性可以通过恒温恒湿条件下的稳定性测试来评估。
将聚丙烯酸水凝胶样品放置于一定温度和湿度条件下一段时间，观察其外观和结构变化，以评估其稳定性。
3. pH响应性：聚丙烯酸水凝胶对环境pH值的响应也是其重要的物理性质之一。
可以将聚丙烯酸水凝胶样品放置于不同pH值的溶液中，观察其体积变化情况，从而评估其对pH值的响应性。
4. 药物释放性能：由于聚丙烯酸水凝胶具有良好的药物承载性能，因此可以通过药物释放实验来评估其释放性能。
将药物融入聚丙烯酸水凝胶样品中，然后将样品置于适当的溶液中，过程中监测药物释放情况，以得到聚丙烯酸水凝胶的药物释放性能特征。
5. 结构表征：可采用扫描电镜(SEM)或透射电镜(TEM)等技术对聚丙烯酸水凝胶的结构进行表征观察，以了解其微观结构特征。
结论通过以上的制备方法和物理性质分析，我们可以得出聚丙烯酸水凝胶具有良好的吸水性、稳定性和药物释放性能等特点。
羧乙基壳聚糖制备方法

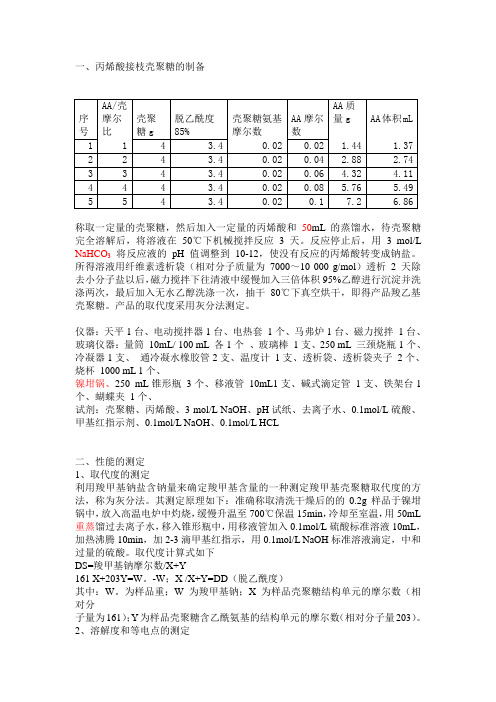

一、丙烯酸接枝壳聚糖的制备称取一定量的壳聚糖，然后加入一定量的丙烯酸和50mL 的蒸馏水，待壳聚糖完全溶解后，将溶液在50℃下机械搅拌反应 3 天。
反应停止后，用 3 mol/L NaHCO3将反应液的pH 值调整到10-12，使没有反应的丙烯酸转变成钠盐。
所得溶液用纤维素透析袋（相对分子质量为7000～10 000 g/mol）透析 2 天除去小分子盐以后，磁力搅拌下往清液中缓慢加入三倍体积95%乙醇进行沉淀并洗涤两次，最后加入无水乙醇洗涤一次，抽干80℃下真空烘干，即得产品羧乙基壳聚糖。
产品的取代度采用灰分法测定。
仪器：天平1台、电动搅拌器1台、电热套1个、马弗炉1台、磁力搅拌1台、玻璃仪器：量筒10mL/ 100 mL 各1个、玻璃棒1支、250 mL 三颈烧瓶1个、冷凝器1支、通冷凝水橡胶管2支、温度计1支、透析袋、透析袋夹子2个、烧杯1000 mL 1个、镍坩锅、250 mL锥形瓶3个、移液管10mL1支、碱式滴定管1支、铁架台1个、蝴蝶夹1个、试剂：壳聚糖、丙烯酸、3 mol/L NaOH、pH试纸、去离子水、0.1mol/L硫酸、甲基红指示剂、0.1mol/L NaOH、0.1mol/L HCL二、性能的测定1、取代度的测定利用羧甲基钠盐含钠量来确定羧甲基含量的一种测定羧甲基壳聚糖取代度的方法，称为灰分法。
其测定原理如下：准确称取清洗干燥后的的0.2g样品于镍坩锅中，放入高温电炉中灼烧，缓慢升温至700℃保温15min，冷却至室温，用50mL 重蒸馏过去离子水，移入锥形瓶中，用移液管加入0.1mol/L硫酸标准溶液10mL，加热沸腾10min，加2-3滴甲基红指示，用0.1mol/L NaOH标准溶液滴定，中和过量的硫酸。
取代度计算式如下DS=羧甲基钠摩尔数/X+Y161 X+203Y=W。
-W；X /X+Y=DD（脱乙酰度）其中：W。
为样品重；W为羧甲基钠；X为样品壳聚糖结构单元的摩尔数（相对分子量为161）；Y为样品壳聚糖含乙酰氨基的结构单元的摩尔数（相对分子量203）。
丙烯酸水凝胶制备
丙烯酸水凝胶制备
丙烯酸水凝胶是一种重要的高分子水凝胶材料，可用于涂层、大理石、磨料、过滤、胶黏剂等领域。
制备丙烯酸水凝胶的基本步骤如下：
1. 材料准备：将溶剂、起始剂、稳定剂和丙烯酸等材料准备好。
2. 溶剂预处理：按一定比例加入甲苯和去离子水，混合均匀，过滤除杂质。
3. 加入起始剂：再将过滤好的溶剂倒入反应釜中，加入过硫酸铵等起始剂，开始加热。
4. 加入丙烯酸：当溶剂的温度达到一定程度时，将丙烯酸缓慢加入，同时反应釜内维持一定的温度和搅拌速度。
5. 加入稳定剂：反应进行到一定程度时，加入一定量的稳定剂，继续加热和搅拌。
6. 除氧：在反应结束前，用氮气去除反应釜中的氧气。
7. 喷淋成型：反应完后，将制得的丙烯酸水凝胶从反应釜中取出，并进行喷淋成型。
以上为丙烯酸水凝胶的基本制备过程，制备时需注意一些注意事项，例如反应温度、反应时间等因素，以保证制得的水凝胶质量和性能达到要求。
壳聚糖与聚丙烯酸复合水凝胶的制备方法及性能评价
壳聚糖与聚丙烯酸复合水凝胶的制备方法及性能评价水凝胶是一种具有吸水性能的材料，在生物医学、环境治理、药物释放等领域具有广泛的应用前景。
壳聚糖与聚丙烯酸复合水凝胶作为一种多功能材料，具有良好的生物相容性和可控释放性能，成为当前研究的热点之一。
壳聚糖是一种由葡萄糖和乙酰胺组成的聚合物，具有天然、可再生、生物降解等特点，因此被广泛应用于药物传递、组织工程等领域。
聚丙烯酸是一种高分子酸性聚合物，具有良好的水溶性和生物相容性。
当壳聚糖与聚丙烯酸复合时，可以制备出高吸水性、可控释放性能的水凝胶。
制备壳聚糖与聚丙烯酸复合水凝胶的方法主要有两种：交联法和物理混合法。
其中交联法是指通过交联剂的作用使壳聚糖和聚丙烯酸发生交联反应形成水凝胶。
常用的交联剂有离子交联剂和化学交联剂。
离子交联剂主要是通过多价阳离子与阴离子基团反应实现交联，如金属离子、葡聚糖等。
化学交联剂则是通过化学反应引发交联，如过氧化氢、硫酸亚铁等。
物理混合法是指将壳聚糖和聚丙烯酸以一定的比例混合后产生相互作用力形成水凝胶。
制备方法选择的关键在于实际应用需求和所需性能。
交联法制备的水凝胶具有较好的稳定性和可控性，并且能够调整凝胶的物理性能和释放性能。
物理混合法制备的水凝胶简单易用，适用于一些对性能要求不高的应用。
根据具体需求选择合适的制备方法是制备高性能壳聚糖与聚丙烯酸复合水凝胶的关键。
性能评价是确保水凝胶在实际应用中发挥良好效果的重要环节。
水凝胶的性能评价主要包括以下几个方面。
第一，吸水性能评价。
吸水性能是水凝胶的基本性能之一，直接影响着其应用效果。
吸水性能测试可以通过放置水凝胶于含水溶液中并测量吸水量的方法进行。
吸水性能的评价指标包括吸水速度、吸水量和保水性能。
同时，水凝胶的稳定性也需要考虑，即凝胶是否发生溶解或解离。
第二，机械性能评价。
机械性能是指水凝胶在承受外力作用下的变形行为。
常见的机械性能评价指标有拉伸强度、断裂伸长率和弹性模量等。
评价水凝胶的机械性能有助于了解其在实际应力环境下的应变能力和稳定性。
壳聚糖与聚丙烯酸共聚物的合成与表征分析
壳聚糖与聚丙烯酸共聚物的合成与表征分析壳聚糖与聚丙烯酸共聚物是一种常见的生物材料，其在医药、食品、环境等领域具有广泛的应用前景。
本文将介绍壳聚糖与聚丙烯酸共聚物的合成方法及表征分析手段，旨在为相关研究提供参考。
首先，壳聚糖与聚丙烯酸共聚物的合成方法有多种途径。
其中一种常用的方法是通过溶液聚合的方式合成。
具体步骤如下：首先，将壳聚糖和聚丙烯酸分别溶于适量的溶剂中，将两种溶液混合并搅拌均匀后，缓慢加入交联剂，如乙二醇二甲基丙烯酸酯（EGDMA），在适当的温度和pH条件下，反应一定时间后，得到壳聚糖与聚丙烯酸共聚物。
这种方法简单易行，且可以调控材料的交联度、粒径及表面形貌。
合成完成后，需要对壳聚糖与聚丙烯酸共聚物进行表征分析。
常用的表征手段包括红外光谱分析、核磁共振分析、粒径分析和热重分析等。
首先，红外光谱分析可以用来确认壳聚糖与聚丙烯酸共聚物的化学结构。
通过红外光谱仪的扫描，可以观察到材料中特有的振动频率和吸收峰。
壳聚糖共聚物通常在3400-3350 cm^-1处有氢键伸缩振动峰，而聚丙烯酸共聚物则在1700-1600 cm^-1处有羧酸对称伸缩振动峰。
通过比对合成材料与对照物的红外光谱图，可以判断共聚物合成是否成功。
其次，核磁共振分析能够提供更加详细的化学结构信息。
通过核磁共振仪的测试，可以得到不同原子核在磁场中的共振信号。
壳聚糖与聚丙烯酸共聚物的核磁共振谱常常包含多个峰，分别对应不同原子核的共振信号。
通过解析这些信号，可以确定共聚物中各组分的含量、结构及相互作用。
此外，粒径分析可以评估壳聚糖与聚丙烯酸共聚物的粒径大小及分布情况。
常用的方法包括动态光散射（DLS）和扫描电子显微镜（SEM）。
DLS可以通过观察光的散射变化，计算材料中颗粒的体积平均粒径和分布。
而SEM可以直观地观察共聚物的表面形貌和粒径。
最后，热重分析可以评估壳聚糖与聚丙烯酸共聚物的热稳定性。
热重仪通过在一定温度下对物质进行加热，测量样品质量的变化，从而得到材料的热分解特性。
水凝胶制备
水凝胶制备
方案1：壳聚糖水凝胶
工艺流程
壳聚糖（脱乙酰度为90%，相对分子量为100000~300000）溶解于乙酸中，配制成质量分数为1%的壳聚糖溶液。
然后，称取10g过硫酸铵溶解于200ml水中，搅拌，缓慢加入到壳聚糖溶液中。
反应10min，加入34ml丙烯酸搅拌混匀。
称取5g N，N-亚甲基双丙烯酰胺加入到混合溶液中，搅拌使其溶解。
最后，将上述混合溶液用保鲜膜密封后至于气浴恒温震荡60℃，3h。
实验药品
壳聚糖，乙酸，过硫酸铵，丙烯酸，NN-亚甲基双丙烯酰胺
实验仪器
烧杯250ml、玻璃棒、磁力搅拌器、天平、量筒
方案2：海藻酸钠水凝胶
工艺流程
直接滴加法：海藻酸钠水溶液中滴加CaCl2，
实验药品
海藻酸钠、CaCl2、CuSO4
实验仪器
烧杯250ml、玻璃棒、磁力搅拌器、天平、量筒
注：可加色素做成多种颜色。
聚丙烯酸水凝胶的制备方法及其生物相容性研究
聚丙烯酸水凝胶的制备方法及其生物相容性研究引言：聚丙烯酸（Polyacrylic acid，PAA）水凝胶是一种具有良好生物相容性的材料，在许多工业和医疗领域得到广泛应用。
本文将介绍聚丙烯酸水凝胶的制备方法，并探讨其生物相容性的研究进展。
一、聚丙烯酸水凝胶的制备方法1. 交联聚合法交联聚合法是一种常用的制备聚丙烯酸水凝胶的方法。
首先，丙烯酸单体通过自由基聚合反应聚合成线性聚丙烯酸。
然后，将这种线性聚丙烯酸与交联剂（如乙二醇二丙烯酸酯）共混，并加热引发交联反应。
最后，通过冷却和洗涤，得到具有一定交联度的聚丙烯酸水凝胶。
2. 自组装法自组装法是一种利用聚离子复合物的相互作用制备聚丙烯酸水凝胶的方法。
在这个方法中，正离子和聚丙烯酸的阴离子通过静电相互作用形成复合物，然后在溶液中形成乳液。
最后，通过加热使乳液发生相分离，形成聚丙烯酸水凝胶。
二、聚丙烯酸水凝胶的生物相容性研究1. 细胞相容性聚丙烯酸水凝胶对许多细胞类型都表现出良好的相容性。
研究发现，聚丙烯酸水凝胶可以提供细胞黏附的表面，促进细胞生长和扩展。
此外，聚丙烯酸水凝胶具有适度的孔隙结构，有助于细胞的增殖和分化。
这些特性使得聚丙烯酸水凝胶成为支持细胞培养和组织工程的理想材料。
2. 生物降解性聚丙烯酸水凝胶具有一定的生物降解性能。
研究表明，聚丙烯酸水凝胶可以通过水解作用在生物体内逐渐降解，最终转化为无毒的水和二氧化碳。
这种生物降解性使得聚丙烯酸水凝胶在药物传递和组织工程中具有广阔的应用前景。
3. 免疫相容性聚丙烯酸水凝胶对免疫系统的刺激较小，具有良好的免疫相容性。
研究发现，聚丙烯酸水凝胶在体内注射后不会诱导炎症反应或免疫反应。
此外，聚丙烯酸水凝胶还可以调节免疫细胞的功能，促进伤口愈合和组织再生。
4. 药物控释性聚丙烯酸水凝胶具有良好的药物控释性能。
研究发现，聚丙烯酸水凝胶可以有效地吸附和释放各种药物分子，实现药物的持续性释放。
这种药物控释性可用于治疗肿瘤、感染和创伤等疾病。
一种壳聚糖水凝胶的制备方法与应用与流程
一种壳聚糖水凝胶的制备方法与应用与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!壳聚糖水凝胶的制备方法、应用及其流程解析壳聚糖水凝胶，作为一种生物相容性好、无毒副作用的生物材料，近年来在医药、环保、食品等多个领域得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
体抽滤，静置干燥。
（3）以过硫酸铵为引发剂制备改性壳聚糖
称取一定量的壳聚糖，融入醋酸中，待完全溶
解后，机械搅拌加热，再按顺序加入过硫酸铵、丙
烯酸，反应一段时间后加入无水乙醇，抽滤干燥。
1.3.2 改性结果——接枝率的测定
接枝率是用来描述接枝反应的术语，为重量
分析法。接枝率 G 按照以下公式进行计算：
G = (m产物 - m壳聚糖）/m壳聚糖 × 100%,
（1）
式中 m壳聚糖 ——反应时加入的壳聚糖质量，单位：
g；m产物 ——反应后烘干产物质量，单位：g。
1.3.3 丙烯酸接枝壳聚糖结构表征
取三种方案合成的产品，将产品与碘化钾粉
末一起放在研钵中研磨成粉末状，进行压片，再在
傅里叶变换红外光谱仪上进行红外光谱表征。
术公司；扫描电镜仪，赛克有限公司。
1.3 实验方法
1.3.1 丙烯酸改性壳聚糖的制备
壳聚糖的接枝共聚是由三个基元反应组成
的，链引发、链增长、链终止。选择引发剂是接枝
共聚的核心。过硫酸盐是一种重要的氧化还原自
由基引发剂，是一种与烯类单体接枝的天然聚合
物。它可让壳聚糖与丙烯酸接枝共聚。采用三种
方法制作丙烯酸接枝壳聚糖，并比较接枝效果。
第 22 卷第 6 期 2016 年 12 月
江苏理工学院学报 JOURNAL OF JIANGSU UNIVERSITY OF TECHNOLOGY
Vol.22,No.6 Dec., 2016
丙烯酸接枝壳聚糖水凝胶的制备
翁居轼，汪 斌，张林峰，张听雨
(江苏理工学院 化学与环境工程学院，江苏 常州 213001)
（1）丙烯酸直接改性壳聚糖
称取一定量壳聚糖，融入丙烯酸中，完全溶解
后，搅拌加热 72 h。取出溶液调节 pH，放入透析袋
中 48 h，冷冻干燥。
（2）氢氧化钾调整 pH 值改性壳聚糖
称取一定量壳聚糖，融入醋酸中，待完全溶解
后机械搅拌加热。将氢氧化钾与丙烯酸溶解后加
入搅拌装置中，反应一段时间后，取出溶液中的固
基团制得的。 本文研究丙烯酸改性壳聚糖，比较在不同改
性方法下得到的壳聚糖的接枝率，确定最优的改 性壳聚糖方法。在制备改性壳聚糖的基础上，合 成水凝胶。
1 实验器材与方法
1.1 实验试剂 本实验使用的丙烯酸为化学纯（国药集团化
学试剂有限公司），壳聚糖脱乙酰度 95%（上海阿 拉丁生化科技股份有限公司），其他使用的试剂有 无水乙醇、乙酸、氢氧化钾、氢氧化钠、过硫酸铵、 碘化钾、吐温 80、三聚磷酸钠（TPP）和六偏磷酸钠 （SHMP）均为分析纯。1.2 实验仪器
将吸水性和电镜扫描图像分数作为评分指标。通过正交实验得到最佳工艺条件为在 100mL 反应体系中过硫酸
铵量为 0.5 g，丙烯酸量为 3 mL，壳聚糖量为 1.5 g，反应温度为 60℃，20 mL 交联剂（100 mL 含三聚磷酸钠和六偏磷
酸钠分别为 3 g 和 5g)，此时所制得的水凝胶吸水性能最优，吸水率达到 821%。
关键词: 壳聚糖; 丙烯酸；水凝胶；过硫酸铵; 正交实验
中图分类号：TQ433.4+36
文献标识码：A
文章编码：2095-7394（2016）06-0005-06
水凝胶是通过共价键交联而成的三维网络、 互穿网络，形态处于固体和液体两者之间，是亲水 性聚合物。由于其水渗透性强，有优异的生物相 容性，可作为生物材料。[1-3]这使得水凝胶在组织 工程及药物缓释领域有着十分值得研究的应用前 景。
摘 要:以壳聚糖与丙烯酸为原料，首先使用三种方法制备改性壳聚糖。第一种方法用丙烯酸直接改性壳聚糖，
第二种方法在反应体系中加入氢氧化钾调整 pH 值，第三种方法在丙烯酸和壳聚糖混合物中加入引发剂过硫酸
铵制备改性壳聚糖。分别对三种方法改性的壳聚糖进行红外光谱表征并测定其接枝率。结果表明，以过硫酸铵
为引发剂方法改性的壳聚糖接枝率最高，达到 68%。然后进行丙烯酸接枝壳聚糖制备水凝胶的合成工艺研究，
水凝胶通常有三种方法制得：单体交联聚合、 水溶性高分子交联和接枝共聚法。[4]目前，最有效 的接枝制备水凝胶的技术是在载体的表面上产生 自由基。一般使用引发剂去引发在壳聚糖分子链 上产生大分子的自由基，这样可以引发丙烯酸、丙 烯胺等乙烯基团然后发生接枝、共聚。[5-6]
壳聚糖可发生水解、酰基化、硝化、氧化、羧甲 基化、烷基化、卤化和络合等化学反应[7]，可产生各 种性能的衍生物。改性后壳聚糖某一特性得到改 进，制出壳聚糖的衍生物，其中壳聚糖衍生物中水 凝胶的研究最受关注。丙烯酸接枝壳聚糖通过壳 聚糖氨基和丙烯酸的碳碳双键之间反生加成反应 后，壳聚糖分子链上的大分子自由基接上羧乙基
1.3.4 水凝胶的制备
为了提高水凝胶的交联强度和减少毒性，采
用了三聚磷酸钠（TPP）-六偏磷酸钠（SHMP）复合
交联剂将壳聚糖进行离子交联，制成水凝胶。并
对交联剂质量配比对水凝胶的影响进行研究。
将壳聚糖改性产物干燥后放入烧杯并用 1%
的醋酸溶液溶解，加入 TPP-SHMP 复合交联剂到
烧杯中，浸泡 1h 得到产物水凝胶，并用蒸馏水反复
吸水前水凝胶质量，单位：g。
1.4.2 电镜扫描测试
采用扫描电镜仪观测水凝胶样品的截面形
貌。丙烯酸接枝壳聚糖的电镜扫描图以孔多为标
准，人为对扫描电镜图片进行分析，并打分，将孔最
多最精致图形为 100 分，孔最少最粗糙图形为 60 分。
1.5 正交试验
实验中发现制备丙烯酸接枝壳聚糖水凝胶时
透析袋，上海源叶生物科技有限公司；红外光 谱仪，布鲁克光谱仪器公司；真空冷冻干燥装置， 宁波双嘉有限公司；气浴恒温振荡器，南京科尔仪
收稿日期:2016-09-30 作者简介：翁居轼，助理实验员，主要研究方向为有机功能材料的合成。
6
江苏理工学院学报
第 22 卷
器设备有限公司；粉末压片机，天津市科器高新技
洗涤后在用乙醇溶液洗涤脱水，常温下干燥 2h 后，
再在真空条件下干燥 24h。
1.4.1 吸水性能的测定
称取约 0.3g（准确至±0.000 2 g）干燥的产物
并记下重量，置于烧杯中，加入蒸馏水后静置 1h，
然后取出产物并称取重量，计算吸水率 G。
G =(m2 - m1)/m1,
(２)
式中 m2 表示吸水后水凝胶质量，单位：g；m1 表示
