壳聚糖的制备
壳聚糖的制备
甲壳素是许多甲壳类动物 (如虾、蟹)及昆虫等外壳的重要组成成分 ,同时也存在于菌类的细胞壁中，还可来源于有机酸类，抗生素与酶酿造副产物。甲壳素是一种十分丰富的天然资源 ，在自然界蕴藏量仅次于纤维素。它不溶于水和酸性介质，甲壳素脱乙酰后形成壳聚糖（CTS）。其溶解性较甲壳素大。它是生物合成的天然高分子,又可生 物降 解, 安全 无毒, 有良好的生物相容性且化学 性质稳定, 具有许多独特的优点 。壳聚糖广泛 应用 于纺织、印 染、皮革、涂料、卷烟、塑料、化 妆品食品医药保健彩色胶卷造纸、生物工 程、农业植 保、污 水处理等。壳聚糖的脱乙酰度是一项极为重要的技术指标之一壳聚糖的脱乙酰度的高低,直接关系到它在稀酸中的溶解能力、粘度离子交换能力、絮凝性能和与氨基有关的化学反应能力,以及许多方 面的应用。壳聚糖的英 文名: chitosan, 化学名: ( 1, 4) - 二氨基 - 2- 脱氧 - B - D- 葡聚糖, 其它中英文名尚有 Deacetylated ch itin、F lonac N、甲壳胺、可溶性甲壳质、脱乙酰甲壳素、脱乙酰几丁质聚氨基葡糖可溶性甲壳素、粘性甲壳素等。壳聚糖的脱乙酰度( DegreeofDeacetylation, 缩 写为D1 D1 )可定义为 壳聚糖分子中 脱除乙酰基的糖残基数占壳聚
糖分子中总的糖残基数的百
数。脱乙酰度的测定方法很多,如碱量法 (包括酸碱滴定法、电位滴定法、氢溴酸盐法等 )、红外光谱法 、折光指数法、胶体滴定法、热 分析 法、气 相 色谱法、元素分析法、紫外光谱一 阶导数 、苦 味酸分光光度法等。常用的有酸碱滴定法、红外光谱法、紫外光谱法、电位滴定法等 。
一、壳聚糖的制备
将虾壳去腿去杂质后 , 流水冲洗 ,洗净残余的虾肉 ,于 60℃烘箱中烘干，用研钵磨碎.称取 10 g虾壳 3份 ,于 100 mL 5 %
HCl中浸泡 4h至无气泡冒出 ,再补加 50 mL 5 %HCl ,浸泡 2h ,除去虾壳中的钙质和无机盐 ,抽滤用去离子水洗至中性 ,加 100 mL
10 % NaOH于50℃水浴中加热 2h ,除去蛋白 ,过滤 ,用去离子水80℃水浴中反应 4 h ,水洗至中性 ,抽滤 ,烘干后得白色粉末状甲壳素分别为2.08,2.00,2,12g，平均产率为20.6%。
二、壳聚糖制备工艺的设计
甲壳素碱液质量和体积比一般选取 m甲壳素(g)∶ NaOH (ml)为 1∶20 ,碱液浓度在 30 %以下 ,脱乙酰反应进行得非常缓慢 ,温度超过
120℃时 ,脱乙酰虽然进行得较快 , 但是因此会造成主链的大幅降解 ,故实验中采用 30 %～60 %的浓碱 ,控温在 90～120℃进行反应。即可的壳聚糖。
三、壳聚糖的纯化
将所得粗品壳聚糖溶于 2 %HAc水溶液中 ,配成 1. 5 %～2.
0 %的壳聚糖醋酸水溶液 ,滤去不溶杂质 ,搅拌下缓慢滴入 4 %NaOH溶液 ,调节 pH值至 8～9 ,放各洗 2次 ,真空干燥 ,得壳聚糖纯品。
四、脱乙酰的测定
1.碱量法
甲壳质脱乙酰基后生成的甲壳素中的胺基呈游离态,属伯胺 ,具有阳离子性质 ,可与酸定量反应生成盐 ,且胺基特别稳定 ,即使在
50 %氢氧化钠溶液中，在 150℃也不会分解 ,基于上述特性来测定脱乙酰度。准确称取 0. 2 g样品置于 250 ml三角烧瓶中 ,加入 0.
2 mol/ L盐酸标准溶液 25 ml ,搅拌 0. 5～1 h完全溶解 ,以甲基橙作指示剂 ,0. 2 mol/ L氢氧化钠标准溶液滴定过量的盐酸至终点 ,另取 1份样品于 105烘箱中至恒重 ,测定样品含水量。
这种方法简单 ,但由于达到终点时 ,壳聚糖析出沉淀 ,使终点判定容易产生误差 ,尤其在样品摩尔质量较大情况下更是如此 ,从而导致实验的重复性差。而且样品受溶解度影响较大 ,有时需加热才能使样品完全溶解 ,这样使盐酸挥发 ,测定结果受到影响。但这种方法不需大型仪器 ,操作简便易行 ,经常操作 ,积累一定操作经验 ,会改善重复性差的缺点。
2. 电位滴定法
准确称取 0. 2 g壳聚糖 ,溶于 25 ml 0. 2 mol/ L氢氧化钠标准溶液回滴过量盐酸 ,作 pH - V NaOH曲线 ,用三切线法确定终点 ,按碱量法的公式计算脱乙酰度。此方法操作简单 ,分析速度较快 ,终点判断清楚 ,精确度较高 ,对具有较高脱乙酰度的样品来说 ,应是一个较为可供选择的方法。
3. 紫外光谱法
其作用的原理是选择合适的染料使之与壳聚糖作用 ,在一定波长下测定吸光度 ,根据吸光度与浓度的关系 ,经简单的数学处理得到一标准曲线 ,利用这一标准曲线 ,可以测定与此壳聚糖具有同一脱乙酰度的未知壳聚糖的含量。人们对染料的变色作用早在 19世纪就有了认识。B. D.Gummow和 G. A. F. Roberts[报道了阴离子染料酸性红 88与壳聚糖的作用。酸性红 88这种带负电荷的染料与壳聚糖大分子上质子化的氨基以 1∶1的化学计量形成络和物 ,此时酸性红 88的最大吸收波长为 505 nm ,吸光度达到最低点 ,可以定量利用这一变色作用。本文用酸性红 143 ,与已知含量壳聚糖作用 ,测定未知含量壳聚糖。
(1)壳聚糖标准溶液的配制 : 准确称取 0. 1504 g日本产壳聚糖 ,溶于 100 ml 0. 1 mol/ L HCl ,准确称取 5 ml ,10 ml ,15
ml ,20 ml ,25 ml此溶液 ,用0. 1 mol/ L的 HAC溶液定容至 250
ml。
(2)染料标准溶液的配制 : 称取酸性红 0. 5 g143溶于 0. 1
mol/ L HAC溶液中 ,并稀释至 1 000ml。
(3)壳聚糖的测定 : 移取等份染料溶液 2 ml于 50 ml容量瓶中 ,分别从各浓度的壳聚糖标准
溶液中准确移取不同体积的标样。用 0. 1 mol/ LHAC稀释至
50 ml。以 2 ml染料 ,用 HAC定容为50 ml的溶液为空白 ,吸收波长为 530 nm ,于Perkin - Elmer紫外分光光度计测定吸光度 ,作吸光度对各浓度的壳聚糖标样体积的曲线 ,分别得到两条直线 ,直线交点处所对体积为质子化氨基与染料离子等量反应所需相应壳聚糖标样的体积
。
(4)数据处理 :用已知不同量的壳聚糖为横坐标 ,用图 1中直线交叉点处所对应的壳聚糖溶液的体积的倒数为纵坐标作图 (见图
2)。
五、分子质量的测定
目前国内外研究降解甲壳素的方法有很多，有酶降解法，化学降解法，物理降解法等。每种降解方法都有一定的局限性 ,化学降解法会对环境造成污染 ;酶的价格昂贵 ,不易得到 ,且具有选择性；物理降解法虽然对环境没有污染，但降解效率太低。H2O2有很强的氧化性 ,可以氧化甲壳素主链上的壳素氧化降解法制备低分子量的甲壳素。
1.利用 H2 O2制备低分子量分布的壳聚糖
将虾皮用 HCl浸泡去除碳酸钙盐 ;再用稀碱除去蛋白质得甲壳素 ;然后浓碱在 50℃与其反应 ,并控制反应时间 ,分别制备出脱乙酰度为 85% , 93% , 99%的壳聚糖 ,最后用 H2 O2氧化不同脱乙酰化壳聚糖 ,得到不同低分子量的壳聚糖。
2．低聚壳聚糖的制备
取样品按 壳聚糖∶水= 1∶30 (质量∶体积 )将其分散在水中。在 50℃下加热 ,用滴液漏斗慢慢滴加一定体积、浓度为 30%的H2 O2 ,并不断搅拌 ,在 30 m in内滴加完毕。反应 6 h后 ,抽滤得固相产品 ,水洗 ,烘干称重。用粘度法测定相对分子量。
2. 壳聚糖粘度与分子量的关系
低粘度样品在滴定过程中呈澄清溶液状态 ,测定值偏差较小 ;而粘度较高的样品 ,在滴定过程中易出现凝集现象 ,使测定结果偏差较大。所以在测定粘度较高的样品时 ,样品量不宜太大 ,在 0. 3
g左右即可 ,而且用少量蒸馏水稀释。以 85%脱乙酰度未降解 CTS为例 ,配制不同浓度的 85%脱乙酰度的CTS,用乌氏粘度计测定其粘度 ,结果见图 1。
1 测定方法
准确称取 105e 烘干至恒重的样品 01 3~ 01 5 g壳聚糖样品,
置于 250 m l 三 角 瓶 中, 加 入 01 1 m ol/L 盐 酸 标 准 溶
液
30 m ,l 在 20e ~ 25e 搅拌至溶解 完全 ( 若粘 度太大可 加适量加蒸馏水稀释 ), 加入 2~ 3 滴混合 指示剂 ( 1% )甲 基橙+( 1% )苯胺蓝 ( 1B2 ), 用 01 1 m ol/L 氢氧 化 钠
标准 溶 液滴 定 游离 盐酸。
式中：
C1) 盐酸标准溶液的浓度, mol/L
C2) 氢氧化钠标准溶液的浓度, mol/L
V1 ) 加入的盐酸标准溶液的体积, m l
V2 ) 滴定耗用的氢氧化钠标准溶液的体积, m l
G) 样品重, g01 016) 与 1 m l 1 m ol/L盐酸溶液相当的氨基量, g91 94% ) 理论氨基含量
（注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注！）
根据制备方法划分不同的壳聚糖水凝胶
根据制备方法划分不同的壳聚糖水凝胶
水凝胶因其具有三维网状结构且含有亲水基团，能够吸收大量的水分而溶胀，使水凝胶具有优良的保水性质。同时还有良好的生物相容性，能够广泛应用。壳聚糖是由2-氨基-2-脱氧-葡萄糖通过1,4糖苷键连结的带正电荷的直链多糖。其分子链上分布着许多羟基、氨基及N-乙酰氨基，这些基团之间可形成分子间及分子内氢键,使得壳聚糖在有机溶剂、水和碱中难以溶解。而在稀酸溶液中,由于氨基质子化后破坏了分子内的氢键作用，使壳聚糖能够溶解。以壳聚糖水凝胶作为药物的载体，不仅有优良的生物相容性和可降解性,还可将药物装载在壳聚糖水凝胶内以便于运送到作用部位再释放，从而使药物能在靶区快速达到所需药物浓度，减少药物的损失并提高疗效，还可减少药物对正常组织造成的毒副作用。
壳聚糖水凝胶的制备方法：壳聚糖形成水凝胶，重要的是分子之间发生交联作用，这种交联作用可通过物理方法或化学方法实现，因此制备壳聚糖水凝胶可从两方面来实现：物理交联法：利用分子内部及分子间的物理作用使得壳聚糖溶液凝胶化;化学交联法：加入化学交联剂，使分子间产生共价交联作用，从而形成壳聚糖水凝胶。
1.物理交联法制备；是通过分子间的作用力,使壳聚糖分子形成交联的网状结构从而形成水凝胶。通过加入离子化合物﹑聚电解质复合物增强分子间静电相互作用可以实现壳聚糖分子之间的物理交联，另外也可以利用壳聚糖分子之间存在的疏水作用达到物理交联的目的。 (1)阴离子小分子制备壳聚糖水凝胶使用带有负电荷的甘油磷酸钠分子,可成功制备壳聚糖(Chitosan，CS)/ aβ-甘油磷酸钠( a3-sodium glycerophosphate，x3-GP)温敏水凝胶。α3-GP带有负电荷，与壳聚糖上质子化后的氨基发生静电相互作用，最终使壳聚糖凝胶化。除甘油磷酸钠外﹐其他如硫酸盐﹑柠檬酸盐和三聚磷酸盐等也可与壳聚糖上质子化后的氨基发生静电相互作用从而形成水凝胶。
(2)金属离子制备壳聚糖水凝胶不同于阴离子分子与壳聚糖质子化后的氨基之间的静电作用,金属离子与壳聚糖分子之间通过配位键合方式实现壳聚糖的凝胶化。配位键合的作用力相比静电作用更强﹐而且环境pH值的变化并不影响壳聚糖分子与金属离子之间的配位作用，所以形成的壳聚糖水凝胶更加稳定。
京尼平交联壳聚糖原理

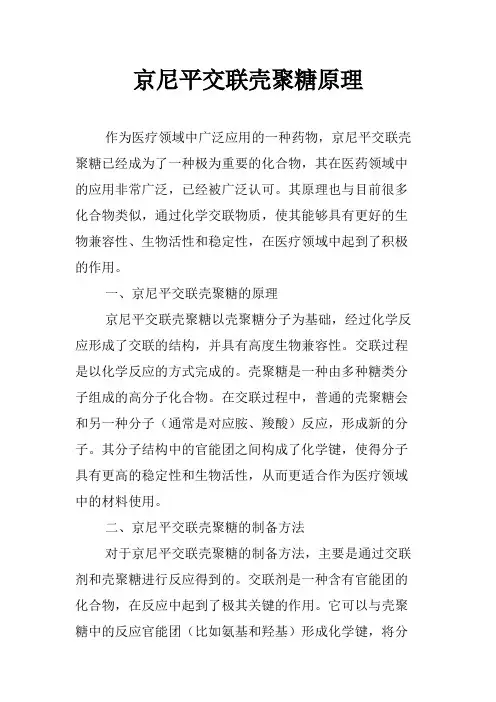

京尼平交联壳聚糖原理
作为医疗领域中广泛应用的一种药物，京尼平交联壳聚糖已经成为了一种极为重要的化合物，其在医药领域中的应用非常广泛，已经被广泛认可。其原理也与目前很多化合物类似，通过化学交联物质，使其能够具有更好的生物兼容性、生物活性和稳定性，在医疗领域中起到了积极的作用。
一、京尼平交联壳聚糖的原理
京尼平交联壳聚糖以壳聚糖分子为基础，经过化学反应形成了交联的结构，并具有高度生物兼容性。交联过程是以化学反应的方式完成的。壳聚糖是一种由多种糖类分子组成的高分子化合物。在交联过程中，普通的壳聚糖会和另一种分子（通常是对应胺、羧酸）反应，形成新的分子。其分子结构中的官能团之间构成了化学键，使得分子具有更高的稳定性和生物活性，从而更适合作为医疗领域中的材料使用。
二、京尼平交联壳聚糖的制备方法
对于京尼平交联壳聚糖的制备方法，主要是通过交联剂和壳聚糖进行反应得到的。交联剂是一种含有官能团的化合物，在反应中起到了极其关键的作用。它可以与壳聚糖中的反应官能团（比如氨基和羟基）形成化学键，将分子交联在一起。然后，这些交联的分子会通过连锁反应组成更复杂的分子结构，最终形成京尼平交联壳聚糖的分子结构。
值得注意的是，在交联的过程中，需要控制某些条件，以获得合适的反应结果。例如，pH值、温度、反应时间和交联剂的浓度等都会影响到反应的结果。通过对这些条件进行适当调整，可以获得更好的反应效果，并得到高质量的京尼平交联壳聚糖。
三、京尼平交联壳聚糖的应用
京尼平交联壳聚糖作为一种广泛应用于医疗领域的化合物，在临床上具有非常重要的作用。它可以作为草药的去除剂，控制内突骨髓增生，促进骨骼的再生变异等。由于其良好的生物兼容性和生物活性，使得它在医药领域被广泛使用。
此外，京尼平交联壳聚糖还可以用于人工关节的制备。在这种应用中，它的交联结构可以保证其材料在体内具有高度的稳定性和生物兼容性，从而减少了人工关节材料脱落等意外的发生率。使用此类材料制备的人工关节具有良好的生物兼容性，能够大大降低患者的术后并发症。
甲壳素及壳聚糖的制备与利用
甲壳素及壳聚糖的制备与利用
甲壳素和壳聚糖是生物多糖，具有广泛的应用。它们主要来源于海洋生物，如海藻、海参、单细胞藻类等，也可以从非海洋生物中分离纯化而来，如硅藻中的甲壳素，以及禾谷科植物的壳聚糖。
甲壳素和壳聚糖的制备方法包括离子交换法、溶剂萃取法、乳化-凝胶法、气相法、水解法等，但以水解法为主，因其简便性、成本低廉、效率高、成品纯度高等优势。在水解中，一般采用酶进行水解，如α-葡萄糖苷酶、β-葡萄糖苷酶等，也可以采用酸性碱性溶液进行水解。
利用甲壳素和壳聚糖可以制备各种复合材料，如复合膜、复合无纺布、复合涂料等，具有良好的抗水蚀性能、抗紫外线性能、耐腐蚀性能等，可用于食品包装、水处理、生物医学等领域。此外，它们还可以用于制备含有药物的纳米粒子、纳米复合材料、纳米纤维素以及药物输送体系等，以及制备生物活性物质、抗菌剂、抗炎剂、抗癌剂等。
小龙虾壳中甲壳素的提取及壳聚糖的制备
小龙虾壳中甲壳素的提取及壳聚糖的制备
甲壳素（Chitin），又名几丁质，是一种氨基多糖，主要存在于节肢动物如虾、蟹的外壳和真菌及一些藻类植物的细胞壁中，是仅次于纤维素的第二大可再生资源。壳聚糖是甲壳素脱乙酰基的产物，是天然多糖中惟一的碱性多糖，具有许多特殊的物理化学性质和生理功能，被认为是继蛋白质、脂肪、糖类、维生素和无机盐之后的第六大生命要素。目前，甲壳素/壳聚糖及其衍生物在食品、材料科学、医药科学、微生物学、免疫学、农业等方面有重要的应用价值，现已成为最热门的研究领域之一。我国目前加工提取甲壳素和壳聚糖的主要原料是海虾和海蟹壳等，用淡水虾壳制备甲壳素和壳聚糖的报道尚不多见。
小龙虾学名为克氏原螯虾（Procambarus clarkii），也叫红螯虾，是一个淡水小龙虾种，原产于美国东南部，现广泛分布于长江中下游各省市。小龙虾壳为虾仁加工或食用后的废弃物，长期以来未得到很好的利用，既浪费了资源，又污染了环境。因此，以小龙虾壳为原料生产甲壳素类产品具有综合利用资源和保护环境的双重意义。本研究以小龙虾壳为原料，采用酸碱法提取甲壳素，然后将甲壳素脱乙酰基制备壳聚糖，考察不同提取制备条件对甲壳素提取率和壳聚糖质量的影响，确定最佳工艺条件，旨在为虾壳的综合利用提供参考。
1 试验方法
1.1 甲壳素的提取
1.1.1 甲壳素的提取 将收集于荆州市南门某大排档的新鲜小龙虾壳洗净，除去附着物，烘干并磨成粉，取小龙虾壳粉，室温下分别用不同浓度的HCl溶液浸泡，期间不断搅拌，除去虾壳中的矿物质，直至无气泡产生。倾去酸液，水洗至中性；用不同浓度的NaOH溶液在90～100 ℃水浴中反应不同时间，水解除去虾壳中的蛋白质。倾去NaOH溶液，水洗至中性，得甲壳素粗品。甲壳素粗品用5 g/L的KMnO4溶液浸泡1 h，过滤，水洗除去KMnO4后用10 g/L的草酸水溶液于60～70 ℃搅拌进行脱色反应，直至全部变成白色，水洗至中性，于60～70 ℃干燥24 h，得白色的甲壳素。
羧乙基壳聚糖制备方法
一、丙烯酸接枝壳聚糖的制备
序号 AA/壳
摩尔比 壳聚糖g 脱乙酰度85% 壳聚糖氨基
摩尔数 AA摩尔数 AA质量g
AA体积mL
1 1 4 3.4 0.02 0.02 1.44 1.37
2 2 4 3.4 0.02 0.04 2.88 2.74
3 3 4 3.4 0.02 0.06 4.32 4.11
4 4 4 3.4 0.02 0.08 5.76 5.49
5 5 4 3.4 0.02 0.1 7.2 6.86
称取一定量的壳聚糖，然后加入一定量的丙烯酸和 50mL 的蒸馏水，待壳聚糖完全溶解后，将溶液在 50℃下机械搅拌反应 3 天。反应停止后，用 3 mol/L
NaHCO3 将反应液的 pH 值调整到 10-12，使没有反应的丙烯酸转变成钠盐。所得溶液用纤维素透析袋（相对分子质量为 7000～10 000 g/mol）透析 2 天除去小分子盐以后，磁力搅拌下往清液中缓慢加入三倍体积95%乙醇进行沉淀并洗涤两次，最后加入无水乙醇洗涤一次，抽干80℃下真空烘干，即得产品羧乙基壳聚糖。产品的取代度采用灰分法测定。
仪器：天平1台、电动搅拌器1台、电热套 1个、马弗炉1台、磁力搅拌 1台、
玻璃仪器：量筒 10mL/ 100 mL 各1个 、玻璃棒 1支、250 mL 三颈烧瓶1个、冷凝器1支、 通冷凝水橡胶管2支、温度计 1支、透析袋、透析袋夹子 2个、烧杯 1000 mL 1个、
镍坩锅、250 mL锥形瓶 3个、移液管 10mL1支、碱式滴定管 1支、铁架台1个、蝴蝶夹 1个、
试剂：壳聚糖、丙烯酸、3 mol/L NaOH、pH试纸、去离子水、0.1mol/L硫酸、甲基红指示剂、0.1mol/L NaOH、0.1mol/L HCL
二、性能的测定
1、取代度的测定
利用羧甲基钠盐含钠量来确定羧甲基含量的一种测定羧甲基壳聚糖取代度的方法，称为灰分法。其测定原理如下：准确称取清洗干燥后的的0.2g样品于镍坩锅中，放入高温电炉中灼烧，缓慢升温至700℃保温15min，冷却至室温，用50mL重蒸馏过去离子水，移入锥形瓶中，用移液管加入0.1mol/L硫酸标准溶液10mL，加热沸腾10min，加2-3滴甲基红指示，用0.1mol/L NaOH标准溶液滴定，中和过量的硫酸。取代度计算式如下
壳聚糖

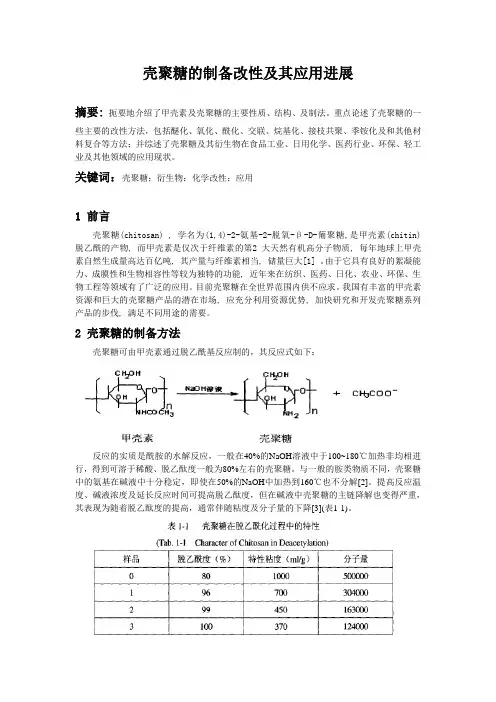

壳聚糖的制备改性及其应用进展
摘要: 扼要地介绍了甲壳素及壳聚糖的主要性质、结构、及制法。重点论述了壳聚糖的一些主要的改性方法，包括醚化、氧化、酰化、交联、烷基化、接枝共聚、季铵化及和其他材料复合等方法；并综述了壳聚糖及其衍生物在食品工业、日用化学、医药行业、环保、轻工业及其他领域的应用现状。
关键词：壳聚糖；衍生物；化学改性；应用
1 前言
壳聚糖(chitosan) , 学名为(1,4)-2-氨基-2-脱氧-β-D-葡聚糖,是甲壳素(chitin)
脱乙酰的产物, 而甲壳素是仅次于纤维素的第2 大天然有机高分子物质, 每年地球上甲壳素自然生成量高达百亿吨, 其产量与纤维素相当, 储量巨大[1] 。由于它具有良好的絮凝能力、成膜性和生物相容性等较为独特的功能, 近年来在纺织、医药、日化、农业、环保、生物工程等领域有了广泛的应用。目前壳聚糖在全世界范围内供不应求。我国有丰富的甲壳素资源和巨大的壳聚糖产品的潜在市场, 应充分利用资源优势, 加快研究和开发壳聚糖系列产品的步伐, 满足不同用途的需要。
2 壳聚糖的制备方法
壳聚糖可由甲壳素通过脱乙酰基反应制的，其反应式如下：
反应的实质是酰胺的水解反应，一般在40%的NaOH溶液中于100~180℃加热非均相进行，得到可溶于稀酸、脱乙酞度一般为80%左右的壳聚糖。与一般的胺类物质不同，壳聚糖中的氨基在碱液中十分稳定，即使在50%的NaOH中加热到160℃也不分解[2]。提高反应温度、碱液浓度及延长反应时间可提高脱乙酞度，但在碱液中壳聚糖的主链降解也变得严重，其表现为随着脱乙酞度的提高，通常伴随粘度及分子量的下降[3](表1-1)。
为了避免大分子链被破坏，可采用加入1 %NaBH4[4]或通入惰性气体的办法。最近有报道通过降低脱乙酞反应的温度、缩短反应时间、增加反应次数并进行中间产物的溶解一沉淀处理，可得到脱乙酞度达99%的高分子量(MW=59万)的壳聚糖[5]。用特殊方法还可得100%脱乙酞度的壳聚糖[6]。关于壳聚糖的制备方法, 报道的比较多。纵观这些制备方法, 比较集中的有以下几种[7]:
壳聚糖纳米粒及其制备方法
壳聚糖纳米粒及其制备方法
壳聚糖是一种天然的多糖，广泛存在于贝壳、虫壳、蘑菇等生物体中。壳聚糖具有良好的生物相容性、生物可降解性和生物粘附性，因此在药物传递、组织工程、食品科学等领域具有广阔的应用前景。然而，壳聚糖的溶解性较差，限制了其在纳米领域的应用。
为了克服壳聚糖的溶解性问题，研究人员开发了壳聚糖纳米粒。壳聚糖纳米粒是通过将壳聚糖分子制备成纳米尺寸的颗粒，从而提高了壳聚糖的溶解性和生物利用度。壳聚糖纳米粒的制备方法多种多样，下面将介绍几种常见的制备方法。
首先是离子凝胶法。这种方法是将壳聚糖溶液与适当的阳离子（如钙离子）混合，在适当的条件下形成凝胶颗粒。通过控制离子浓度、pH值和温度等参数，可以调节壳聚糖纳米粒的大小和形状。
其次是乳化法。这种方法是将壳聚糖溶液与油相混合，并加入表面活性剂，然后用超声波或机械剪切等方法进行乳化，形成壳聚糖纳米粒。乳化法制备的壳聚糖纳米粒具有较小的粒径和较好的稳定性。
还有一种常用的制备方法是共沉淀法。这种方法是将壳聚糖溶液与某些沉淀剂（如硅酸盐）混合，在适当的条件下形成沉淀颗粒，然后通过洗涤和离心等步骤得到壳聚糖纳米粒。
除了以上几种方法，还有自组装法、溶剂挥发法等多种制备壳聚糖纳米粒的方法。不同的制备方法有各自的优缺点，可以根据具体需求选择合适的方法。
壳聚糖纳米粒在药物传递、组织工程和食品科学等领域具有广泛的应用前景。在药物传递方面，壳聚糖纳米粒可以作为载体，将药物包裹在内部，通过靶向输送提高药物的治疗效果和减少副作用。在组织工程方面，壳聚糖纳米粒可以用于制备生物活性支架，促进组织修复和再生。在食品科学方面，壳聚糖纳米粒可以用作食品包装材料，延长食品的保鲜期并提高食品的安全性。
壳聚糖纳米粒是一种具有广阔应用前景的纳米材料。通过选择合适的制备方法，可以得到具有良好性能的壳聚糖纳米粒。未来，随着科学技术的不断进步，壳聚糖纳米粒在医药、食品和环境等领域的应用将会更加广泛。
氧化壳聚糖制备
- 1 - 氧化壳聚糖制备
氧化壳聚糖是一种生物可降解的高分子材料，具有良好的生物相容性和生物降解性能。其制备方法包括化学法、生物法、物理法等多种方式，其中化学法是目前应用最广泛的制备方法之一。
化学法制备氧化壳聚糖的步骤主要包括以下几个方面：
1. 壳聚糖的选择和预处理：选择合适的壳聚糖样品，进行预处理，如除去杂质、粉碎等。
2. 氧化反应：将壳聚糖样品溶解在适当的溶剂中，加入氧化剂进行氧化反应，使壳聚糖中的羟基产生氧化，形成羧酸基。
3. 滤洗和干燥：反应结束后，用水洗涤和醇洗涤，将所得产物用真空干燥机干燥。
4. 表征和性能测试：对所得产物进行表征和性能测试，如FT-IR、UV-vis、XRD、TG、SEM等分析技术，以评估其结构和性能。
化学法制备氧化壳聚糖具有反应条件易控制、产物结构稳定、纯度高等优点，适用于大规模工业化生产。未来，随着对生物可降解高分子材料需求的增加，氧化壳聚糖制备技术将得到更加广泛的应用和发展。
壳聚糖的制备及性质鉴定
壳聚糖的制备及性质鉴定
10 生技 刘琴英 张丽英 李行丽 陈晓丹 林婷 吴玲玲
指导老师：邓加聪
一、 实验目的
1、 掌握从不同的材料中制备壳聚糖的方法及原理
2、 掌握壳聚糖的基本指标鉴定及检测方法
二、 实验原理
不同来源的甲壳素都是由2-乙酰胺-2-脱氧葡萄糖单体通过 -（1,4）糖苷键连接而成的直链多糖。甲壳素脱去分子中的乙酰基，变成壳聚糖。一般虾、蟹废物中甲壳素含量分别占22%~28%、14%~50%，制成壳聚糖后分别含14%~17%、8%~10%。
壳聚糖是甲壳素的一种，其含氮量高于7%且乙酰化程度低于0.40。
三、 实验材料依据
甲壳素广泛存在于蟹、虾壳和节肢动物的外壳中，以及低等植物，如菌、藻类的细胞壁中。
四、 实验步骤
1、 壳聚糖的制备方法
将虾壳去褪去杂质后，流水冲洗，洗净残余的虾肉，于60℃烘箱中烘干，用研钵磨碎，称取10g虾壳3份，于100ml 5%Hcl中浸泡4小时至无气泡冒出，在补加50ml 5%Hcl,浸泡2小时，除去虾壳中钙质和无机盐，抽滤用于离子水洗至中性，加100ml10%NaOH于
50℃水浴中加热2小时，除去蛋白，过滤，用去离子水80℃水浴中反应4小时，水洗至中性，抽滤，烘干。得白色粉末状甲壳素。
2、 壳聚糖的工艺流程
4%~6%HCl 0.5%KMnO4
虾壳清洗成净壳
粗甲壳质
脱蛋白 浸泡1h漂白
1%草酸 5%NaOH
水洗 脱乙酰基甲壳素 白色壳聚糖
60~70℃,30min,水洗，干燥 140℃,1h
壳聚糖纳米粒及其制备方法 2
壳聚糖纳米粒及其制备方法
壳聚糖纳米粒是一种具有广泛应用前景的纳米材料，其制备方法也备受关注。本文将介绍壳聚糖纳米粒的特性、应用以及常用的制备方法。
1. 壳聚糖纳米粒的特性
壳聚糖纳米粒是由壳聚糖分子聚集形成的纳米尺度的颗粒。壳聚糖是一种天然多糖，具有生物相容性好、生物降解性高、低毒性等特点，因此在医药、食品、化妆品等领域有广泛应用。壳聚糖纳米粒具有较大的比表面积和高度的表面活性，可以用作药物载体、基因传递体和生物传感器等。
2. 壳聚糖纳米粒的应用
壳聚糖纳米粒在医药领域中广泛应用于药物传递系统。其纳米粒子的尺寸和表面性质可以通过调节制备方法进行调控，从而实现对药物的控制释放和靶向输送，提高药物的疗效和减少副作用。此外，壳聚糖纳米粒也被用作生物传感器的敏感材料，可以用于检测生物分子和环境污染物等。
3. 壳聚糖纳米粒的制备方法
常用的壳聚糖纳米粒制备方法包括离子凝胶法、乳化法、溶剂蒸发法等。离子凝胶法是将壳聚糖与交联剂反应，形成凝胶颗粒，再经过处理得到纳米粒。乳化法是将壳聚糖溶解于有机溶剂中，与乳化剂进行乳化，再通过溶剂挥发得到纳米粒。溶剂蒸发法是将壳聚糖溶解于有机溶剂中，与溶剂不相溶的非溶剂混合均匀，通过溶剂蒸发得到纳米粒。
4. 制备方法的优缺点比较
离子凝胶法制备的壳聚糖纳米粒尺寸一般较大，但有较好的稳定性和可控性，适用于药物传递系统的制备。乳化法制备的壳聚糖纳米粒尺寸较小，但稳定性较差，适用于生物传感器的制备。溶剂蒸发法制备的壳聚糖纳米粒具有较好的稳定性和尺寸可控性，适用于药物传递和生物传感器等领域。
壳聚糖纳米粒具有广泛的应用前景，其制备方法多样，可根据具体需求选择合适的方法进行制备。未来随着纳米材料研究的深入，壳聚糖纳米粒的应用领域还将不断拓展，为人类的生活和健康带来更多的益处。
