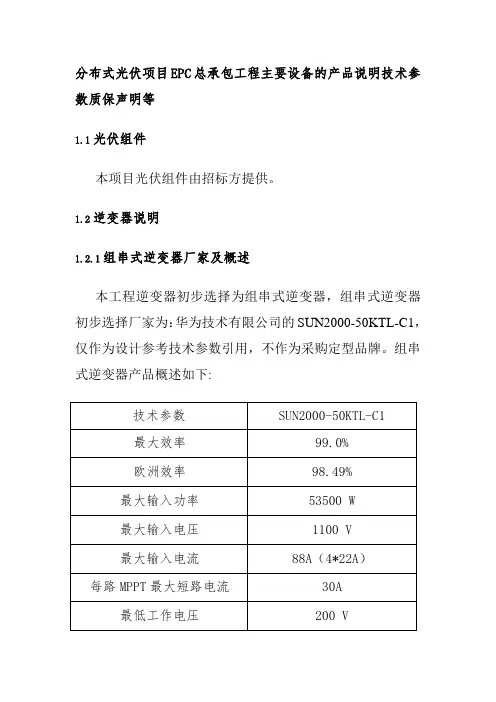

分布式光伏项目EPC总承包工程主要设备的产品说明技术参数质保声明
分布式光伏项目EPC总承包工程主要设备的产品说明技术参数质保声明等1.1光伏组件本项目光伏组件由招标方提供。
1.2逆变器说明1.2.1组串式逆变器厂家及概述本工程逆变器初步选择为组串式逆变器，组串式逆变器初步选择厂家为：华为技术有限公司的SUN2000-50KTL-C1，仅作为设计参考技术参数引用，不作为采购定型品牌。
组串式逆变器产品概述如下:1.3智能防雷汇流箱1.3.1智能防雷交流汇流箱说明智能防雷交流汇流箱箱体采用304不锈钢特制结构，防护等级IP65以上，柜内设光伏专用浪涌保护器，柜内其他电气元件均采用国外或国内知名品牌产品，柜内进线断路器均采用空气自动开关，出线断路器采用带电子式三段保护脱口器的塑壳断路器，断路器采用ABB、西门子、施耐德品牌，交流汇流箱具有监测开关运行状态（位置、故障）、浪涌保护器运行状态（运行、故障）、出线电量参数（带数字式电力测量仪表）等功能，且具有通信接口，方便接入监控系统。
1.3.2智能防雷交流汇流箱技术性能参数智能防雷交流汇流箱产品技术性能参数如下：1.4低压交流配电柜1.4.1低压交流配电柜产品说明交流配电柜采用招标方认可的厂家产品，交流配电柜采用国际流行的MNS-3.0抽屉式结构，防护等级IP30以上，柜内断路器采用ABB、西门子、施耐德产塑壳断路器（大电流断路器采用配电动操作装置的框架式断路器），柜内其他电气元件均采用国外或国内知名品牌产品。
1.4.2低压交流配电柜产品技术参数交流配电柜产品参数表：1.5环境检测仪1.5.1环境检测仪说明本工程在集中控制室屋顶装设一套环境气象监测系统，可以检测温度、风速、风向、日照强度等气象参数，通过总线方式实时将数据传送到监控系统，以便运行人员和技术人员进行运行方式比较和分析。
本系统配置清单按招标文件要求如下：该装置由传感器、数据采集器、电源等组成，可测量环境温度、风速、风向和辐射强度等参量，通过RS485接口与并网监控装置工控机通讯，并将监测的环境数据上传至操作员站，供光伏电站操作人员监控；并可通过通信装置将上传的环境数据远传至电力调度部门及其他相关部门，供电力调度部门监控调度使用。
E9雷汇流箱、正负极连接器技术规范书
河北华澳光伏设施农业示范园项目智能防雷汇流箱、正负极连接器招标文件技术规范书二零一四年九月供货需求表1 总则1.1本技术规范书适用于河北华澳光伏设施农业示范园项目的防反汇流盒、智能防雷汇流箱、连接器的功能、性能、结构、安装和试验等方面的技术要求。
1.2本工程拟安装的光伏发电装置的总装机容量为17MW多晶体硅固定支架阵列。
具有国家相关认证机构的认证，投标产品应具有近3年运行业绩表。
1.3本招标技术规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标人应提供一套满足招标文件和本技术规范书所列标准要求的高质量产品。
1.4投标人如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在投标文件的“差异表”中，否则招标人将认为投标人完全接受和同意本技术规范书的要求。
1.5本技术规范书所使用的标准如与投标人所执行的标准发生矛盾时，按较高标准执行。
1.6在签订合同之后，招标人保留对本技术规范书提出补充要求和修改的权利，投标人应予以配合。
如提出修改，将根据需要，招标人与投标人应召开设计联络会，具体项目和条件由招标人、投标人双方协商确定。
1.7中标后投标人应协同设计方完成深化方案设计，配合施工图设计，配合安装调试、系统调试和验收，并承担培训及其它附带服务。
1.8中标后，招标人若到生产现场监制，所产生的费用由投标人负责。
1.9本技术规范书经双方签字认可后作为订货合同的附件，与合同正文同等效力。
2 工程概况2.1 工程项目名称：河北华澳光伏设施农业示范园项目。
2.2 工程项目地点：选址在石家庄市长安区大丰屯村东的旧河堤以东，规划的滨河大道（新大堤）以南的区域内，东至藁城市土地边界，与规划的石家庄科技生态城相邻。
2.3 项目规模：本项目为17MW光伏发电并网工程。
2.4 工程项目建设条件1）场址用地条件：本工程地处华北平原地势平坦，原始地坪标高59.2—62.3 m。
场址北侧约1km 处有滹沱河自西向东流过。
光伏汇流箱智能化监测装置
光伏汇流箱智能监测装置一、产品性能简介MH-PVJK2型光伏汇流箱智能监测装置是我公司最新开发的一款多功能、低功耗、全智能型汇流箱监测单元，在一个装置内集中了如下众多功能：1、创新的“监测主机+多路智能电流传感器”模式，体积小，安装方便2、监测主机直接使用光伏电源作为工作电源，并给智能电流传感器提供工作电源3、智能电流传感器采用一体化封装，可靠性极高4、智能电流传感器自带数据接口与监测主机连接5、测量光伏电压6、测量多路直流电流和多路总电流7、测量多路直流功率和多路总功率8、一路温度测量，用于测量箱内温度（可选）9、两路干接点开关量输入，可分别监测防雷器和主开关的运行状态10、隔离的RS485接口用于远程数据通信，支持MODBUS-RTU协议11、红外数据端口可方便用于现场数据检查和参数设置12、内置全方位保护报警功能，不但各项报警参数可编程设置，而且各报警功能可单独设置为关闭或启用，方便现场应用MH-PVJK1型监测装置体积小、安装方便。
智能传感器的间距为18mm 标准间距，同小型断路器的宽度相同，方便接线。
一体化多路直流传感器的使用不但提高了产品的可靠性，也减少了许多汇流箱内的连线。
使用此装置的汇流箱能做到更加整齐和漂亮，也更加安全。
二、型号说明1、监测装置主机型号：MH-PVJK22、智能电流传感器选型：三、监测主机外型尺寸及端子定义图• 端子定义表端子名称端子组功能端子说明PV+ 光伏高压输入光伏高压正极PV- 光伏高压负极V+ 智能电流传感器连接端连接智能传感器V+端子V- 连接智能传感器V-端子A 连接智能传感器A/TX端子B 连接智能传感器B/RX端子T1 温度连接温度传感器一端T2 连接温度传感器另一端DI1 开关量1输入（干接点）用于连接防雷器DI2 开关量2输入（干接点）用于连接断路器器A 数据上传485接口 RS485 AB RS485 BGND RS485公共端接地端子连接地线（良好接地）四、智能电流传感器外型尺寸及端子定义图• 端子定义表端子名称端子组功能端子说明V+ 多路直流传感器连接端连接监测主机V+端子V- 连接监测主机V-端子A/TX 连接监测主机A端子B/RX 连接监测主机B端子说明：左右两组端子是直通的，任接一边都可以五、监测主机技术参数光伏电压输入 DC 300V ～ 1500V电压测量范围 DC 300V ～ 1500V电压测量精度 0.5级温度测量范围 -40℃～100℃温度测量精度±1℃开关量输入无源干接点输入红外接口 38KHz调制、2米范围、15°偏角正常工作温度 -30℃～70℃外壳温升底面：<10K 正面：<5K （环境温度70℃时）极限存储温度 -40℃～85℃正常工作湿度 5%～95%不结露海拔高度≤4000米安全隔离电压光伏输入和次级之间 4400VAC 60秒光伏输入和外壳地之间 4400VAC 60秒数据上传接口和主电路之间：1500VAC 60秒冲击耐压12KV (1.2/50μS)智能电流传感器接口外供电源电压：DC 5V最大负载电流：200mA数据上传接口标准RS-485接口地址：1-240可设置波特率：2400bps、4800bps、9600bps可设置出厂设置为9600bps数据格式：10位无校验（1,8,1.n）11位奇校验 (1,8,1.odd)11位偶校验 (1,8,1,even) 可设置出厂设置为 11位偶校验支持的节点数：128六、多路直流传感器技术参数工作电源输入 DC 4.5-5.5V 电流<20mA测量额定电流 DC 15A测量电流范围 DC -5A ～ +15A电流测量精度 0.5级数据输出接口 RS-485 9600bps 8位无校验数据通信协议 MODBUS RTU正常工作温度 -30℃～80℃极限存储温度 -40℃～85℃安全隔离电压被测光伏导线与外壳地、接线端子间 5000VAC过载能力瞬间(<200ms)额定电流5倍不损坏七、电流传感器连接说明MH-PVJK2监测主机的智能传感器接口可支持1-2个电流传感器，主机软件支持最多24路电流监测。
智能光伏汇流箱技术协议20230819
智能光伏汇流箱技术协议20230819一、协议目的本协议旨在明确智能光伏汇流箱技术的使用范围、功能要求、技术规范和质量保证等方面的要求，以确保光伏系统的安全和稳定运行。
二、协议适用范围本协议适用于所有使用智能光伏汇流箱技术的项目，包括但不限于家庭光伏系统、商业光伏系统和工业光伏系统。
三、功能要求1.数据采集功能：智能光伏汇流箱需要具备对光伏发电系统的关键参数进行实时监测和采集的能力，包括电流、电压、功率、温度等。
2.远程监控功能：智能光伏汇流箱需要能够通过网络实现对光伏系统的远程监控和管理，包括实时数据查询和故障报警等。
3. 通信功能：智能光伏汇流箱需要支持现有的通信接口标准，如Modbus、RS485和TCP/IP等，以便与其他设备进行数据交互和通信。
4.安全保护功能：智能光伏汇流箱需要具备过流、过压、过温等安全保护功能，以确保光伏系统的运行安全。
5.数据存储功能：智能光伏汇流箱需要能够对历史数据进行存储和管理，方便用户进行数据分析和报表生成。
四、技术规范1.外观设计：智能光伏汇流箱的外观设计应符合工业设计原则，美观大方，便于安装和维护。
2.材料要求：智能光伏汇流箱的主要材料应为防火、防腐蚀、抗紫外线的高强度材料，以保证其使用寿命和稳定性。
3.功能性要求：智能光伏汇流箱的各项功能应符合国家标准和行业规范，并应能够稳定可靠地运行。
4.故障诊断：智能光伏汇流箱应具备故障自诊断功能，能够自动检测和报警，并及时提供相应的故障诊断结果和处理建议。
五、质量保证1.生产商责任：生产商应保证其生产的智能光伏汇流箱符合国家强制性标准和行业标准，且在使用寿命内不发生功能故障。
2.维修服务：生产商应提供智能光伏汇流箱的售后维修服务，并保证维修周期和质量。
3.质量监督：用户在使用智能光伏汇流箱过程中发现质量问题，有权向生产商申请质量监督检验。
六、其他事项1.变更和解释：本协议的任何修改和解释均须经双方协商一致，并以书面形式进行。
智能型光伏汇流箱通讯规约V1.21
GHL-132-12-SX0-X系列智能型光伏汇流箱通讯规约（V1.21）许继电气股份有限公司目录1 通信说明 (3)1.1 适用范围： (3)1.2 Modbus规约 (3)1通信说明1.1 适用范围：1.2 Modbus规约Modbus是一个单主机对多个从机规约，适合由RS-485提供的多点（Multi-drop）结构的规约。
在这种结构中，多达254个从机能在一条单一的通信信道上用菊花链结构方式联接在一起。
本产品是一个Modbus的从机，它不能设置为Modbus的主计算机或PLC。
Modbus有两种版本：终端（RTU，二进制）和ASCII。
本产品仅支持RTU版本。
用读寄存器和写寄存器命令就可以实现监视和控制功能。
1)电气接口硬件或电气接口是3根线的RS-485。
RS-485线应该以菊花链结构（避免星型联接）联接，也就是主机和离它最远的从机分别在线路两端。
应使用屏蔽线来使噪声最小。
极性对RS-485的通信是非常重要的，为了系统的正常运行，每个汇流箱的对应极性必须联在一起。
2)数据帧格式和数据速率异步传输的汇流箱数据帧格式由1个起始位，8个数据位和1个停止位组成。
Modbus规约能在任意标准通信速率下实现。
3)数据包格式一个完整的请求/响应序列由下列字节组成（作为单独的数据帧传输）：主机请求传输：从机地址－1字节功能码－1字节数据－n字节CRC －2字节从机地址：这是每次传输的第一个字节。
这个字节代表了接收主机发送的信息的从机的被分配的用户地址。
每个从机必须分配一个唯一的地址而且只有被分配地址的从机会响应从它的地址开始的传输。
在主机请求传输中，从机地址代表着发送响应的从机的地址。
注意：从机地址为0FF的主机传输命令意味着广播命令，仅在一些特定场合下使用广播命令，00保留。
功能码：这是每次传输的第二个字节。
Modbus定义功能码为1到127。
在主机请求传输中功能码告诉从机要完成什么样的操作。
在从机响应传输中，如果从机传输的功能码与主机传输的功能码相同，则说明从机完成了请求的功能。
PVS-16MH-CN PVS-18MH-CN PVS-20MH-CN PVS-24MH-CN 光伏
PVS-16_18_20_24MH-CN-UCN-Ver42-202204
PVS-16MH-CN/PVS-18MH-CN/PVS-20MH-CN/PVS-24MH-CN
6.3 输出接线..................................................................................................... 25 6.4 接地连接..................................................................................................... 26 6.5 通讯连接..................................................................................................... 28
2 安全须知 ........................................................................................................... 4 3 产品介绍 ........................................................................................................... 6
I
6 电气连接 ......................................................................................................... 19
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 3 页 共 10 页
数据：需要从机返回何种信息或执行什么动作。这些信息可以是数据（如：开出量、模 拟量、遥信量等）、参考地址等。
CRC：这是 2 字节的检错码。 4) 错误检测 Modbus 的 RTU 版本是在每次传输中包括 2 字节的 CRC-16（16bit 循环校验码）。CRC-16 算法本质上是把整个数据流（只包括数据位；起始位，停止位，奇偶校验位省略）当作一串 连续的二进制数字。这些数字首先左移十六位然后除以特征多项式（11000000000000101B）。 每次传输时将 16 位余数附加在末尾。LSB 字节（低字节）先传输。如果传输中没有错误发 生，作为结果的包括 CRC 的传输信息在接收端除以相同的多项式，余数将为 0。 如果从机接收了通过 CRC-16 计算表明存在错误的传输信息后，它不会响应传输。一个 CRC-16 错误表明一个或多个字节没有正确传输，而且为避免从机进行任何错误的操作，整 个传输信息应被丢弃。 5) 产品支持的 Modbus 功能 02H-读取输入状态（按位读取汇流箱的故障遥信位） 03H-按字读指定寄存器内容（读取实时数据、故障状态、设备参数）； 10H-按字设置指定寄存器内容（远方修改设备参数）； 6) 从机寄存器说明 寄存器说明详见表 1- 1。
属性 定义
RO 第 17 路断路故障 RO 第 18 路断路故障 RO 第 19 路断路故障 RO 第 20 路断路故障 RO 第 21 路断路故障 RO 第 22 路断路故障 RO 第 23 路断路故障 RO 第 24 路断路故障 RO 第 25 路断路故障 RO 第 26 路断路故障 RO 第 27 路断路故障 RO 第 28 路断路故障 RO 第 29 路断路故障 RO 第 30 路断路故障 RO 第 31 路断路故障 RO 第 32 路断路故障 RO 第 1 路电流偏差故障 RO 第 2 路电流偏差故障 RO 第 3 路电流偏差故障 RO 第 4 路电流偏差故障 RO 第 5 路电流偏差故障 RO 第 6 路电流偏差故障 RO 第 7 路电流偏差故障 RO 第 8 路电流偏差故障 RO 第 9 路电流偏差故障 RO 第 10 路电流偏差故障 RO 第 11 路电流偏差故障 RO 第 12 路电流偏差故障 RO 第 13 路电流偏差故障 RO 第 14 路电流偏差故障 RO 第 15 路电流偏差故障 RO 第 16 路电流偏差故障 RO 第 17 路电流偏差故障 RO 第 18 路电流偏差故障 RO 第 19 路电流偏差故障 RO 第 20 路电流偏差故障 RO 第 21 路电流偏差故障 RO 第 22 路电流偏差故障
注意： 表 1- 1 是主站显示时的寄存器对照表，表中寄存器号由 5 位 10 进制数构成，第 4 位为
数据区号，第 0~3 位为寄存器地址，主站显示时的寄存器地址比报文中的对应寄存器地址大 1。
40001~40035, 40086，40181~40213――实时数据寄存器 40038~40046――遥信寄存器
mA int mA int mA int mA int mA int mA int mA int mA int mA int mA int mA int mA int mA int mA int
第 4 页 共 10 页
寄存器号
属性 定义
40015 40016 40017 40018 40019 40020 40021 40022 40023 40024 40025 40026 40027 40028 40029 40030 40031 40032 40033 40034 40035 遥信寄存器 40038:1 40038:2 40038:3 40038:4 40038:5 40038:6 40038:7 40038:8 40038:9 40038:10 40038:11 40038:12 40038:13 40038:14 40038:15 40038:16
1.2 Modbus 规约
Modbus 是一个单主机对多个从机规约，适合由 RS-485 提供的多点（Multi-drop）结构
的规约。在这种结构中，多达 254 个从机能在一条单一的通信信道上用菊花链结构方式联接
在一起。
本产品是一个 Modbus 的从机，它不能设置为 Modbus 的主计算机或 PLC。Modbus 有两种
主机请求传输：
从机地址－1 字节
功能码
－1 字节
数据
－n 字节
CRC
－2 字节
从机地址：这是每次传输的第一个字节。这个字节代表了接收主机发送的信息的从机的
被分配的用户地址。每个从机必须分配一个唯一的地址而且只有被分配地址的从机会响应从
它的地址开始的传输。在主机请求传输中，从机地址代表着发送响应的从机的地址。注意：
RO 第 15 路电流值 RO 第 16 路电流值 RO 第 17 路电流值 RO 第 18 路电流值 RO 第 19 路电流值 RO 第 20 路电流值 RO 第 21 路电流值 RO 第 22 路电流值 RO 第 23 路电流值 RO 第 24 路电流值 RO 第 25 路电流值 RO 第 26 路电流值 RO 第 27 路电流值 RO 第 28 路电流值 RO 第 29 路电流值 RO 第 30 路电流值 RO 第 31 路电流值 RO 第 32 路电流值 RO 直流母线电压值 RO 备用 RO 温度
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×10 0 V int
0~65535
RO 第 1 路断路故障 RO 第 2 路断路故障 RO 第 3 路断路故障 RO 第 4 路断路故障 RO 第 5 路断路故障 RO 第 6 路断路故障 RO 第 7 路断路故障 RO 第 8 路断路故障 RO 第 9 路断路故障 RO 第 10 路断路故障 RO 第 11 路断路故障 RO 第 12 路断路故障 RO 第 13 路断路故障 RO 第 14 路断路故障 RO 第 15 路断路故障 RO 第 16 路断路故障
GHL-132-12-SX0-X 系列智能型光伏汇流箱 通讯规约 （V1.21）
许继集团股份有限公司
XJ GROUP CORPORATION CO.,LTD.
第 1 页 共 10 页
目录
1 通信说明............................................................................................................................................... 3 1.1 适用范围：..........................................................................................................................3 1.2 Modbus 规约.........................................................................................................................3
寄存器号
属性 定义
数值范围
系数 默 认 单 数据类型 值位
实时数据寄存
器
40001
RO 第 1 路电流值
40002
RO 第 2 路电流值
40003
RO 第 3 路电流值
40004
RO 第 4 路电流值
40005
RO 第 5 路电流值
40006
RO 第 6 路电流值
40007
RO 第 7 路电流值
40008
第 2 页 共 10 页
1 通信说明
1.1 适用范围：
序号 1 2 3 4 5 6 7 8 9 10
硬件版本号 CLB_V2.1 CLB_V2.1 CLB_V2.1 CLB_V2.1 CLB_V2.1A CLB_V2.1A CLB_V2.1A CLB_V2.1A CLB_Hall V2.2 CLB_V2.2
0~1
10
bit
0~1
10
bit
第 5 页 共 10 页
寄存器号
40039:1 40039:2 40039:3 40039:4 40039:5 40039:6 40039:7 40039:8 40039:9 40039:10 40039:11 40039:12 40039:13 40039:14 40039:15 40039:16 40040:1 40040:2 40040:3 40040:4 40040:5 40040:6 40040:7 40040:8 40040:9 40040:10 40040:11 40040:12 40040:13 40040:14 40040:15 40040:16 40041:1 40041:2 40041:3 40041:4 40041:5 40041:6
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA int
-32768~32767 ×1 0 mA本号 CLB_V2.1.0.3 CLB_V2.1.0.4 CLB_V2.1.0.5 CLB_V2.1.0.6 CLB_V2.1.0.3 CLB_V2.1.0.4 CLB_V2.1.0.5 CLB_V2.1.0.6 CLB_Hall V2.2.0.1 CLB_V2.2.0.0
