6-2基本视图的投影规律
投影与视图知识点总结
投影与视图知识点总结投影与视图是工程图学中的重要内容，是工程师进行设计与制造的基础。
下面是投影与视图的知识点总结。
一、投影的定义与种类1. 投影是将三维实体在二维画面上的投影。
2. 投影分为平行投影和透视投影两种。
平行投影是物体在无穷远处时的投影，保持物体形状和大小不变，适用于工程制图中的多视图投影。
透视投影是通过模拟人眼的透视原理，使物体在近处大远处小，用于绘制逼真的效果图。
二、主视图与副视图1. 主视图是从物体六个主要方向观察并绘制的视图。
2. 副视图是从物体其它非主要方向观察并绘制的视图。
3. 任何物体至少需要主视图和一个副视图来完整表示。
三、视图的投影规律1. 视图的投影规律是指根据物体的几何特性，确定其视图的位置、大小及间隔等规律。
2. 正投影规律：物体的投影与视图同侧，上投下，前投后，左投右。
3. 在主视图、俯视图和立体图中，物体的主要特征线分别为前、上、左三个面上的轮廓线。
四、视图的基本要求1. 视图的大小适中，方便观察和绘制。
2. 视图之间的间距要均匀，以突出主要的特征和轮廓线。
3. 视图应尽量减少折角，直线尽量不折断。
五、视图的选择原则1. 选择平易近人的主视图。
2. 主视图要选主要面直接对称的视图。
3. 选择于构造、加工、检验方便的视图。
4. 尽量选择存在完整轮廓线的视图。
六、常见视图1. 正投主视图：从正前方观察物体并绘制的视图。
2. 俯视图：从物体的上方直接向下观察并绘制的视图。
3. 阜视图：从物体的左前方斜向观察并绘制的视图。
4. 左视图：从物体的左侧观察并绘制的视图。
5. 右视图：从物体的右侧观察并绘制的视图。
七、主视图与副视图的绘制方法1. 主视图绘制方法：a. 确定主视图的位置，主视图应水平或竖直地绘制在图纸上。
b. 根据主视图的投影规律，绘制主视图的轮廓线。
c. 绘制主视图上的特征线、尺寸和字体。
2. 副视图绘制方法：a. 根据几何原理，确定副视图的位置和大小。
六个基本视图
基本视图的投影规律和方位关系
例题讲解
根据轴测图，绘制六个基本视图
例题讲解
课堂练习题
1、根据轴测图，绘制六个基本视图
课堂练习
2、根据轴测图，绘制六个基本视图
课堂练习题
3、根据轴测图，绘制六个基本视图
课堂基本视图之间仍应符合“长对正、高平齐、宽相等” 的投影规律； 2、主、后视图对称，左、右视图对称，俯、仰视图对称。
基本视图有主视图俯视图左视图右视图仰视图和后视图六个六个基本视图的画法基本视图的投影规律和方位关系根据轴测图绘制六个基本视图例题讲解例题讲解课堂练习题1根据轴测图绘制六个基本视图课堂练习2根据轴测图绘制六个基本视图课堂练习题3根据轴测图绘制六个基本视图课堂练习题4补画六视图小结?1基本视图之间仍应符合长对正高平齐宽相等的投影规律

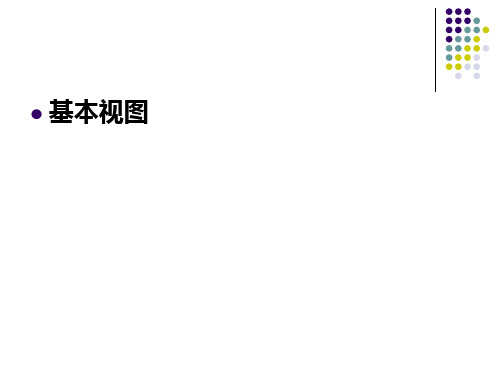

基本视图
泵盖机件
如果还要表达无凸台一面的结构情况，就需要增加 视图来表达。
基本视图
1.基本投影面:用正六面体的六个面作为投影面，这六个 投影面称为基本投影面
基本视图
2.基本视图:机件向基本投影面投影所得的视图。基本视图有主 视图、俯视图、左视图、右视图、仰视图和后视图六个
六个基本视图的画法
课后作业
P70
（1）、（2）
工图试题
工图试题1、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。
答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。
答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。
答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。
答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。
答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。
答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。
答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。
答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。
答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖(C) 局部剖 (D) 断面2、用剖切面局部地剖开机件所得的视图称（）视图。
《机械制图》试题(附参考答案)
《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。
A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。
A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。
A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。
A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。
A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。
A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。
A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。
A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。
A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。
机械制图表达方法
宽相等
长对正
宽相等
高平齐
主视图
右视图
3.第三角画法与第一角画法的比较
第三角画法
后
上
第一角画法
上
左
俯视
前
上
右 左
上
左 主视
右
下
前
后
左
右视 下
⑴ 视图的名称和位置关系不同 ⑵ 反映机件的部位有所不同
主视
下 后
俯视 前
右后
前
左视 下
右
4.第三角画法中六个基本视图的配置
俯视
高平齐
左视
主视 仰视
长对正
右视
六个基本视图的配置：
前 （仰视图）
基本视图的投影规律：
左、右、俯、仰视图 宽度相等， 前后相反,虚实线有变化; 主视、后视图 长度相等，左右相 反,虚实线有变化。
（右视图）
前
（主视图）
左
（俯视图）
（左视图）
前
（后视图） 左
高
前
按基本视图的位置配置
各视图，可不标注图名。
长
2. 向视图
1.是表达机件某基本投影方向的视图； 2.是可自由配置的视图； 3.必须标注视图名称和投影方向。 4.投影方向的箭头尽量配置在主、左视图上。
后视 长对正
5.第三角投影其它表达方法
关于剖视图等其它表达方法，可参照第一角画法的有关内容。 例：用第三角画法绘制组合体的主视半剖视图，右视图全剖视图。
A
A
A— A
主视
机件表达的综合举例
书P180-183
9.5 机件表达的综合举例 确定机件的表达方案时，要针对其
第一种表达方案
结构特点选用适当的表达方法，把机件
机械制图6_机械图样的基本表示法
剖 面 符 号
金属材料
(已有规定剖面符号者除外)
线圈绕组元件
转子、电枢、变压器 和电抗器等的迭钢片
非金属材料
(已有规定剖面符号者除外
型砂、填砂、粉末冶金
、砂轮、陶瓷刀片、硬
质合金刀
片等
玻璃及供观察用 的其它透明材料
纵剖面 木
材
横剖面
胶合板
(不分层数)
基础周围的混土
混凝土 钢筋混凝土
砖 格网
（筛网、过滤网等）
A
A
例:将主视图改为全剖视图
不画剖面线
A-A
A
A
国标规定：当剖切面沿肋板、
轮辐薄壁件剖切时，这些结构 不画剖面线
⒉ 半剖视图
A—A
A
A
不能表达外形
解决办法：
半剖视图
A—A
已表达清楚的内 形虚线不画
以对称线为界， 一半画视图， 一半画剖视。
A－A
B
B
适用范围：
内、外形都需要表达， 而形状又基本对称时。
⑤ 不需在剖面区域中表示材料的类别时，剖面符号可采 用通用剖面线表示。通用剖面线为细实线，最好与主要 轮廓或剖面区域的对称线成45°角；同一物体的各个剖面 区域，其剖面线画法应一致。
二、剖视图的种类及适用条件
1.全剖视图
用剖切面完全地剖开机件所得的剖视图。
适用范围：
A－A
外形较简单，内 形较复杂，而图 形又不对称时。
6 在不致引起误解时，移出 断面图允许省略剖面符号， 但剖切位置和断面图的标注 必须遵照原规定。
7 物体上较小的结构，如在 一个图形中已表示清楚时， 其它图形可简化或省略。
省略截交线
8 当回转体上的平面在图形中不能充分表达时，可用 相交的两条细实线表示。
第二讲-投影体系和基本视图
Z
a'
b' Z
b'
a''(b'')
A
B
W a''(b'')
x
X
0
o
YW
a
a
b
Y
b
YH
• 与直线垂直旳投影面上旳投影积聚成一点。 • 在另外两个投影面上旳投影平行于相应旳投影轴反应真长。
例题2-6：鉴定直线AB、CD旳名称。
a’ X
c’ b’
OX
a
b
c
d’ O
d
2.3.2.4 两直线旳相对位置
（1）平行两直线 （2）相交两直线 （3）交叉两直线 （4）交叉两直线重影点旳可见性鉴别
S
平面P称为投影面，S称为投射中心，
需作出点ABC在平面P上旳图象。
将S与A连成直线，作出SA与平面 P旳交点a ，即为点A旳图象。直线SA 称为投射线，点a称为点A旳投影，这 种产生图象旳措施称为投影法。
A
C
B
a
c
b 投影面 P
投影法分为两类：中心投影法和平行投影法。
（1）中心投影法
前例即是中心投影法，即投射线都从投射中心出发旳，所 得旳投影称为中心投影。
C
Ac
B D
o
a
k
b
d
鉴别措施：
交点是两直线 旳共有点
d’ b’
k’
a’
x c’
o
c b
k a
d
若空间两直线相交，则其同名投影必相交，且交点旳
投影必符合空间一点旳投影规律。
例2-9：过C点作水平线CD与AB相交。
机械制图选择 (1)
机械制图选择101在绘制齿轮时其分度圆用（）绘制 [单选题] *A 粗实线B 细实线C 细点画线(正确答案)D 虚线102实际角度60度，比例2：1，则图上标注角度为（）。
[单选题] *A 30度B 60度(正确答案)C 15度D 任意角度103在手工绘阶梯轴时，轴线用()表示，外圆轮廓用()表示。
①细实②粗实③细点划。
正确答案（） [单选题] *A ①②B ①③C ③②(正确答案)D 均不对104图纸的基本幅面有五种，分别用幅面代号A0、A1、A2、A3、A4表示，其中A1图纸可以裁剪成（）张A4图纸。
[单选题] *A 4B 8(正确答案)C 16D 32105下列有关机械制图的基本知识，说法正确的是（）。
[单选题] *A 粗实线的延长线为细虚线时，虚、实线之间应不留空隙。
B 机件的真实大小与图形的比例和绘图的准确度有关。
C 尺寸数字一般写在尺寸线上方或中断处，尺寸数字可以被图样上任何图线通过。
D 绘制平面图形时，应先绘制作图基准线，确定图形位置。
(正确答案)106同一机件如果用不同的比例画出，其图形大小()；但图上标注的尺寸数值()。
①相同②不同。
正确答案是（） [单选题] *A ①①B ②②C ①②D ②①(正确答案)107退刀槽标注2×4表示（）。
[单选题] *A 2个深度为4的退刀槽B 2个宽度为4的退刀槽C 宽度为2深度为4的退刀槽(正确答案)D 深度为2宽度为4的退刀槽108退刀槽标注2×Ф8表示（）。
[单选题] *A 2个槽底直径为8的退刀槽B 2个半径为8的退刀槽C 宽度为2直径为8的退刀槽(正确答案)D 宽度为2半径为8的退刀槽109在工程零件图中，一个完整的标题栏应包括()等基本要素。
①设计、绘图者②精度③比例④线宽⑤名称⑥图号⑦单位。
正确答案是（） [单选题] *A ①②③⑤⑥⑦B ①③⑤⑥⑦(正确答案)C ①③④⑤⑥⑦D 以上都选110下列属于A0图纸幅面加长幅面的是（）。
6 视图剖视
⒉画出孔的轮廓；
⒊分清空心与实心断面，在实心断面上画45°等距平行线（又表示 材料符号）； ⒋补上空腔后面的可见图线。
剖视图的画法 ⑵ —— 题给为实线虚线视图
Ⅰ—Ⅰ剖视
Ⅰ
Ⅰ
通过对称面将物体剖开，一般保留最外轮廓线； 去掉最外轮廓之内的粗实线(通孔除外)——实际上是剖去了前面 的外形图线,将虚线改为实线； 分清实心断面和空心部分，在实心断面上添画45°剖面线，
不画对称符号
2. 较长形体的简化画法
L
实长
L
断裂边界线可用波浪线、双点画线、双折线，但必须 按实际长度标注尺寸。
3. 相同结构的简化画法
物体上有相同孔、槽等结构，并规律分布时，只画出几个 完整结构，其余用细实线连接；或用中心线表示孔的位置。
简洁、概括，统一中有变化，变化中
有统一，给读者留下思索的余地。 若全部画出，势必给人以繁琐庸汇、 枯燥无味的感觉。
移出断面
1
1 1—1
2
2 2—2
中断断面
型材立面图
钢屋架
重合断面
屋面平面图
墙面（装饰）立面图
重合断面图绘制在视图上，断面图的轮廓线一般比视图 的图线略粗一些，并在断面轮廓内表明材料图例。
23.
(P32)
2-2剖视
四. 图样的其它画法
1. 对称图形 简单、抽象，既容易读懂，又不是 一览无余，给人以含蓄的美感。
图名靠 近箭头 可标注 A 角度
A30° A
波浪线按 实际断裂画
允许旋转成水平或 垂直位置，转角＜90°
⒋ 旋转视图
假想把物体的倾斜部分旋转到与基本投影面平行，然后再 进行投射所得的投影图，也称展开视图。
把物体在镜面内的映像作为平面图， 它和平面图的区别：虚实不同、前后方向相同。
单位内部认证机械工程制图考试练习题及答案9_2022_背题版
***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析单位内部认证机械工程制图考试练习题及答案9(500题)***************************************************************************************单位内部认证机械工程制图考试练习题及答案91.[单选题]平行于侧面的平面称为______。
A)水平面B)正平面C)侧平面答案:C解析:2.[单选题]图纸基本幅面尺寸最小的代号是______。
A)A1B)A3C)A4答案:C解析:3.[单选题]当一条线垂直于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:A解析:4.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:5.[单选题]尺寸线和尺寸界线用______绘制。
A)粗实线B)细实线6.[单选题]如果已知点C（30，20，7），那么C的Z坐标是______。
A)30B)20C)7答案:C解析:7.[单选题]标注线性尺寸时，尺寸线必须与所标注的线段（ ）。
A)平行B)相交C)交叉答案:A解析:8.[单选题]在半剖视图中，剖视图部分与视图部分的分界线为（ ）A)细点画线B)粗实线C)双点画线答案:A解析:9.[单选题]机械制图中一般不标注单位,默认单位是( )A)㎜B)㎝C)m答案:A解析:10.[单选题]如果已知点B（5，7，20），那么B的Y坐标是______。
A)5B)7C)20答案:B解析:11.[单选题]简单的装配图中的零件除标准件外,其余零件一 般应称为(A)非标准件B)专用件12.[单选题]比例标注为2：1时，是 比例。
