金属组织及金相教案
实验一铁碳合金金相组织观察

实验⼀铁碳合⾦⾦相组织观察实验⼀铁碳合⾦⾦相组织观察⼀、实验⽬的1.认识铁碳合⾦的平衡组织。
2.了解含碳量对铁碳合⾦平衡组织的影响规律。
.⼆、概述1.⼯业纯铁(C<0.02%),显微组织是单相铁素体,如图11.1。
2.碳钢随含碳量不同可分为:亚共析钢(含C<0.8%);共析钢(含C:0.8%),过共析钢(0.8%<含C<2.06%)。
共析钢的显微组织是⽚状铁素体和渗碳体的机械混合物,由于试⽚浸蚀后表⾯具有珍珠的光泽,故称为珠光体,其显微组织如图11.2图11.1 图11. 2材料:⼯业纯铁材料:T8(0.8%C)处理⽅法:退⽕热处理⽅法;退⽕腐蚀剂:4%HNO3,酒精溶液腐蚀剂:4%HNO3,酒精溶液显微组织:铁素体(⽩亮块是晶显微组织:珠光体,(⽩亮基体粒,⿊线是晶粒边界) 是铁素体,细夹条是渗碳体)放⼤倍数:100×放⼤倍数;400×图中的⽩亮基体是铁素体,细夹条是渗碳体,⿊线是铁素体和渗碳体的相界⾯。
如放⼤倍数低或⽚层过薄时,则看不到⽚层结构,⽽呈暗⿊⾊块状物。
亚共析钢的显微组织是由铁素体与珠光体组成。
铁素体是碳在⼀Fe中的固溶体,其组织是⽩亮⾊。
在亚共析钢中,随含碳量的增加铁素体量逐渐减少,如图11.3⾄共析成分时铁素体量接近于零,⽽形状亦由颗粒状逐渐变成⽹状分布于珠光体周围。
珠光体的量则随含碳量的增加逐渐增多,⾄共析成分时全部为珠光体组织。
过共析钢的显微组织由珠光体和⽹状渗碳体(⼆次渗碳体)组成。
渗碳体是碳和铁的化合物(Fe3C含碳量为6.67%)。
在过共析钢中,随含碳量的增加渗碳体的量增多,如图11.4。
图11. 3 图11. 4材料:20钢(0.2%C) 材料:T12钢(1.2%C)热处理⽅法:退⽕热处理⽅法:退⽕腐蚀剂:4%HNO3,酒精溶液腐蚀剂:4%HNO3酒精溶液显微组织:珠光体(暗⿊⾊块状) 显微组织:珠光体(暗⿊⾊基体) +铁素体(⽩有块,细+渗碳体(⽩亮细⽹)⿊线是铁素体晶界) 放⼤倍数:200×放⼤倍数:100×从T 12钢的显微组织中看出,⽤硝酸酒精溶液浸蚀后渗碳体是⽩亮的,⽽且是⽹状分布。
常用金属材料的彩色金相图谱学习教案

W18Cr4V铸态(黄色鱼骨状莱氏体)
第30页/共60页
第三十一页,编辑于星期二:一点 四分。
工具钢(高速钢碳化物不均匀性)
第31页/共60页
第三十二页,编辑于星期二:一点 四分。
工具钢(高速钢脱碳)
W18Cr4V钢脱碳层,200x
第32页/共60页
第三十三页,编辑于星期二:一点 四分。
工具钢(高速钢球化)
第三十八页,编辑于星期二:一点 四分。
不锈钢(2Cr13淬火、回火)
1050℃淬火、400℃回火
回火马氏体、屈氏体、铁素体
1050℃淬火、500℃回火 回火马氏体、屈氏体、少量铁素体
第38页/共60页
第三十九页,编辑于星期二:一点 四分。
奥氏体不锈钢和耐热钢1
单相奥氏体孪晶
单相奥氏体孪晶
第39页/共60页
粒状珠光体
第12页/共60页
第十三页,编辑于星期二:一点 四分。
结构钢的组织(S)
素氏体
第13页/共60页
第十四页,编辑于星期二:一点 四分。
结构钢的组织(低碳M)
板条(低碳)M
第14页/共60页
第十五页,编辑于星期二:一点 四分。
结构钢的组织(高碳M)
M精细结构
针状(高碳)M
第15页/共60页
结构钢的组织(带状组织彩)
深色(黑)为珠光体,浅 色(黄)为铁素体
第19页/共60页
第二十页,编辑于星期二:一点 四分。
结构钢的组织
第20页/共60页
第二十一页,编辑于星期二:一点 四分。
结构钢的组织(纤维组织 . 彩)
第21页/共60页
第二十二页,编辑于星期二:一点 四分。
原创金属材料各种组织金相图片教学资料dfne

T10球化退火金相图片
共析钢球化金相图片
20钢渗碳(化染) 580X
20钢880℃水淬 低碳马氏体 500× 4%硝酸酒精
45钢850℃水淬 中碳马氏体 500× 4%硝酸酒精
T12100℃水淬 高碳马氏体 500× 4%硝酸酒精
9、静夜四无邻,荒居旧业贫。。10、雨中黄叶树,灯下白头人。。11、以我独沈久,愧君相见频。。12、故人江海别,几度隔山川。。13、乍见翻疑梦,相悲各问年。。14、他乡生白发,旧国见青山。。15、比不了得就不比,得不到的就不要。。。16、行动出成果,工作出财富。。17、做前,能够环视四周;做时,你只能或者最好沿着以脚为起点的射线向前。。9、没有失败,只有暂时停止成功!。10、很多事情努力了未必有结果,但是不努力却什么改变也没有。。11、成功就是日复一日那一点点小小努力的积累。。12、世间成事,不求其绝对圆满,留一份不足,可得无限完美。。13、不知香积寺,数里入云峰。。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、楚塞三湘接,荆门九派通。。。16、少年十五二十时,步行夺得胡马骑。。17、空山新雨后,天气晚来秋。。9、杨柳散和风,青山澹吾虑。。10、阅读一切好书如同和过去最杰出的人谈话。11、越是没有本领的就越加自命不凡。12、越是无能的人,越喜欢挑剔别人的错儿。13、知人者智,自知者明。胜人者有力,自胜者强。14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。15、最具挑战性的挑战莫过于提升自我。。16、业余生活要有意义,不要越轨。17、一个人即使已登上顶峰,也仍要自强不息。
铁素体的金相图片
一次渗碳体金相图片
二次渗碳体的金相图片
三次渗碳体的金相图片
珠光体的金相图片
珠光体型
工业纯铁金相图片

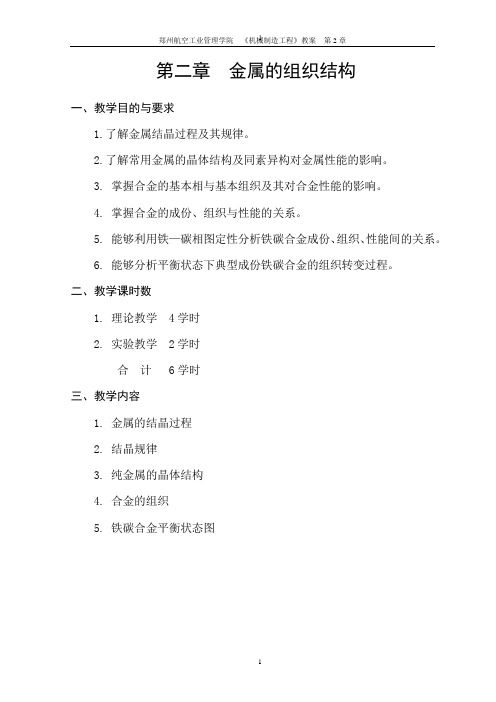

第二章 金属的组织结构

第二章金属的组织结构一、教学目的与要求1.了解金属结晶过程及其规律。
2.了解常用金属的晶体结构及同素异构对金属性能的影响。
3. 掌握合金的基本相与基本组织及其对合金性能的影响。
4. 掌握合金的成份、组织与性能的关系。
5. 能够利用铁—碳相图定性分析铁碳合金成份、组织、性能间的关系。
6. 能够分析平衡状态下典型成份铁碳合金的组织转变过程。
二、教学课时数1. 理论教学 4学时2. 实验教学 2学时合计 6学时三、教学内容1. 金属的结晶过程2. 结晶规律3. 纯金属的晶体结构4. 合金的组织5. 铁碳合金平衡状态图四、教学重点与难点1. 重点⑴基本概念:过冷度、同素异晶转变、合金、组元、相、固溶强化、共析反应、共晶反应、铁素体、奥氏体、渗碳体、珠光体、莱氏体⑵常用金属的晶体结构及同素异构对金属性能的影响⑶铁碳合金平衡状态图及其分析2.难点⑴利用铁—碳相图定性分析铁碳合金的组织转变⑵分析铁碳合金成份、组织、性能间的关系五、教学方式1. 多媒体授课2. 实验教学六、参考书籍1. 材料科学基础,潘金生,TB3 / P146,清华大学出版社,19982. 工程材料及应用,周凤云,TB3 / Z768=2,华中科技大学出版社,20023. 金属工艺学(上),邓文英,TG / D328=4:1,高等教育出版社,2000第二章金属的组织结构概述一、比较铁、铝、铜的性能1. 性能不同2. 原因——结构不同二、本章内容与前后内容的关系材料→结构→性能→选材与加工方法第一节金属的结晶一、金属晶体1. 晶体与非晶体的区别2. 问题金属晶体能否制成非晶体?非晶态研究二、金属的结晶过程1. 结晶一次结晶:液态→固态。
二次结晶:固态相变。
2. 一次结晶⑴肉眼观察:液态→固态。
⑵光学显微镜下观察:形核→长大。
⑶电镜下观察:原子排列无序→有序;原子运动高速→低速。
3. 理论结晶温度T O⑴定义物质的液相与固相的自由能相等时的温度。
2019-分享教案-常规金相分析

3 常规金相分析§3.1 取样金相试样的截取部位必须具有一定的代表性,一般来说,金属和合金都存在不同程度的各向异性,纵横方向常出现组织形态的差异。
对一个零件来说,截取横截面作金相分析时,主要观察其表面和中心组织的差别、表层缺陷和表面处理工艺结果等;截取纵截面则主要对非金属加杂物、晶粒的变形程度和带状组织等进行分析。
对一些零件作热处理质量检验时,必须考虑零件的不同部位和热处理如图应采用夹持和镶嵌的方法。
用夹具夹持试样最适用于表面处理的零件,夹持的方法如图3.2。
夹持板可以是平板也可做成圆弧板,其材料一般是低碳钢。
在夹持时为了增加牢固度有时中间还放置垫片,垫片材料应根据试样的化学成分来决定,应使垫片的电极电位比试样的电极电位高,只有这样才能在试样进行腐蚀处理时垫片不被腐蚀。
垫片材料一般为铜、镍、铝和锌等。
对于形状不规则或尺寸很小的试样(如丝、细管、薄片、碎片和切屑等)可用镶嵌法进行固定。
镶嵌法以塑料镶嵌法应用最广。
对能承受低热的试样可以进行热镶法,此法用热固性塑料(电木粉等)或热塑性塑料(聚乙烯聚合树脂、醋酸纤维树脂)等做镶嵌材料,在专门镶嵌机的模具内加热和加压成型。
加热温度在110~165℃范围之内。
电母粉镶嵌试样不透明,比较硬且不易倒角,耐酸和碱腐蚀能力较差。
聚乙烯和醋酸纤维镶嵌试样呈透明或半透明,耐酸碱能力较强,但质地较软。
对于不能受热的试样则采用冷镶法。
冷镶法是用环氧树脂加入固化剂来完成的,先将待镶试样放入圆环中(如乙二胺、二乙烯三胺等),其加入量可以调节,加量以不产生汽泡为准。
一、磨制1. 磨光(1)粗磨用砂轮切割、锯或打断等方法截取的试样,表面极为粗糙,可采用金相砂轮机或砂带机进行粗磨;对于较软的材料,则可用锉刀锉平。
但在粗磨过程中应注意试样的温度,不能使温度超出能使组织保持原状的温度范围,因此应对试样进行适当的冷却。
同时,粗磨时不宜施加过大的接触力,因为压力太大会造成较厚的变形层,不易在后面的磨削过程中去除。
金属材料金相微观组织分析

实验三:金属材料金相显微组织分析指导老师:曾迎地点:机械馆2331 时间:2019.5.28 1、取样与制作1.1全相试样的选取准则金相检验是研究金属及合金内部组织的重要方法之一,是骓热处理质量好坏的重要手段,要进行金相检验,首先要选择合适的有代表性的金相试样。
常规检验可按相关技术标准规定要求取样,失效件的检验可在损坏的地方与完事的部位分别截取试样以作比较,结合其他检测手段探究其失效的大摇大摆。
金相试样截取部位确定以后,还必须确定检验面的方向,常取横向截面或纵向截面,横向试样即试样磨面为与轧(锻)制方向垂直的截面;纵向试样即试样磨面为与轧(锻)制方向平等的截面。
1.2 金相试样的截取方法金相试样的大小应便于握持及磨制,较理想的形状尺寸是磨面面积小于400mm2,高度15~20mm的圆柱体或长方体。
从被检测的金属材料和零件上截取金相试样可用手锯、砂轮切割机、电火花切割机、剪切、锯、鉋、车、铣等截取,必要时也可用气割法截取。
金相实验室里最常用的是手锯和薄片砂轮切割。
未经热处理的钢材、普通铸铁以及有色金属可用手锯切取,也可用薄片砂轮切割机切取;淬火处理后的钢材,常用切割砂轮机切取。
切割时,要注意冷却,特别是用砂轮切割机时,需要有充分的冷却液进行冷却。
硬而脆的可以用锤击法取样,拣出合适的形状和尺寸的试样,或者进行镶嵌。
无论采用何种方法截取试样,都就避免试样因截割加工不当而引起的显微组织变化,如淬火马氏体组织试样,若切割时冷却不当,过热发生回火形成回火马氏体组织;低碳钢、有色金属中晶粒因受力而拉长、压缩、扭曲;奥氏体类钢在外力作用下晶粒内部滑移线增加出现形变孪晶等。
这就要求在截取试样过程中试样受热、受外力作用尽量小。
1.3 夹持与镶样当选取好的试样过小或过薄(金属碎片、钢丝、钢带、钢针、小钢球等)不易握持,或要对表面处理、表面缺陷等边缘组织试样进行检验,因此要保护试样边缘,或者试样要在自动磨光和自动抛光机上进行自动研磨、抛光时,要对试样进行夹持或镶嵌,所选用的夹持与镶嵌方法均不得改变原始组织。
金相组织试验与分析课件
4.4.3.2扫描电子显微镜• 3、应用 •组织观察:可显示光镜难以分辨的微细组织 •对特殊样品观察:微粉、细丝、薄膜表面形态、 断口观察•可微区成分分析•可进行动态分析:受载时组织变化观察
42
4.4.4金相试验中 特殊分析技术• 4.4.4.1彩色金相- '丄1、 使金相组织中各相显示出不同色彩,用颜色衬度弥补常规金相仅用灰度区分组织的不 足,从而提高显微分析的鉴别能力。•组织的彩色显不:__① 形成表面膜(氧化等),由于各晶粒取向不同, 形膜后显示不同色彩,各组织上覆盖膜厚度不同, 干涉后形成不同色彩。② 复合材料经浸蚀后形成不同色彩。
46
47
I纹分析技术 一般概念裂纹的宏观检查与观察 裂纹的微观检测分析 裂纹产生原因分析
4.4.5• 4. 4. 5. 1• 4. 4.5.2 ・4. 4.5.3 •4. 4.5.4
4.4.5裂纹分析技术4.4.5.1 一般概念・1、金属内表的连续性受到局部破坏一裂纹•2、裂纹的基本特征:•两侧具有耦合特性•大多数裂纹尾端尖锐•具有一定深度,〉宽度•各种形状:直线、分枝、龟裂、辐射、环形、弧形
把最小分辨距离d放大到人眼在明视距离处的分辨率 (约o.i5~o・3omm)的倍数,最大可达1000-150o倍。
4.4.2.2 光
分彭
:能分辨开的两点间最小距离,mm d —-7VM
4.42.2 光
法
作方式
要
2
暗场
2
偏光
3
24
明场:组织观察
然光一偏振光,显示各相异性特征
有利细节、夹杂物、第二相观察
48
4.4.5裂纹分析技术 •3、裂纹种类:
表4.4-4钢铁材料主要的裂纹种类
发生过ft
金属材料的组织结构PPT教案
密排六方晶格的参数
第16页/共129页
➢ 密排六方晶格
晶 格 常 数 : 底面边 长 a 和 高 c, c/a=1.633
原子半径
原子个数:6 配 位 数 : 12 致 密 度 : 0.74 常 见 金 属 : Mg、 Zn、 Be、Cd等
:r 1 a
2
第17页/共129页
= S/V(cm/cm3或1/cm2)
➢ 金属的位错密度为 104~1012/cm2;
➢ 位错对性能的影响:
➢
金属的塑性变形主要由位错
运动引起,因此阻碍位错运动
是强化金属的主要途径。
金属晶须
退火态
(105-108/cm2)
➢
减少或增加位错密度都可
以提高金属的强度。
第25页/共129页
加工硬化态
(1011-1012/cm2)
晶格常数: 各 棱 边 的 尺寸 a、b、 c;夹 角、、。
第3页/共129页
晶系: ➢ 根据晶胞参数不同,将晶体分为七种晶系。 ➢ 90%以上的金属具有立方晶系和六方晶系。 ➢ 立方晶系:a=b=c,===90 ➢ 六方晶系:a1=a2=a3 c,==90,=120
原 子 半 径 : 晶胞中 原子密 度最大 方向上 相邻原 子间距 的一半 。 晶 胞 原 子 数 :一个 晶胞内 所包含 的原子 数目。
空
间隙原
位
子
第22页/共129页
小置换原 子
大置换原 子
➢ ② 线缺陷:在三维尺寸的两个方向上尺寸很小,另一个
方向上尺寸较大的缺陷;
➢
晶体中的位错是典型的线位错。
➢
晶格中一部分晶体相对于另一部分晶体发生局部滑移,
金相技术与材料组织显示分析ppt课件
二、实验概述
金相样品的制备
数码照相技术
金相显微镜的使用
4
金相样品制备的基本方法
取样、镶嵌 粗磨、细磨 抛光、 腐蚀 观察、分析
5
xx 材料教学实验中心
取样
车、刨、 砂轮切割
线切割机
锤击法等
在要检测的材料或零件上截取样品,取样部 位和磨面根据分析要求而定,截取方法视 材料硬度选择,尺寸以适宜手握为宜。
4视场光栏
5孔径光栏 6底座
7物镜转换器 8纵动手轮 9横动手轮 10粗调焦手轮 11细调焦手轮 12灯泡 13变压器
30
xx 材料教学实验中心
XJP—3A型金相显微镜光学系统工作原理
物镜组 辅助物镜片(1) 半透反光镜 聚光镜组(2) 滤色片 聚光镜组(1) 灯泡
目镜组
双目棱镜组 棱镜 消杂光栏 辅助物镜片(2) 视场光栏 孔径光栏 反光镜
复消色差物镜色差的校正包括可见光的全部范围,但部分放
大率色差仍然存在。而平面复消色差物镜还进一步作了象域
弯曲的校正。
:
半复消色差物镜
象差校正介于消色差和复消色差物镜之间,其它光学性质与 复消色差物镜接近。
32
xx 材料教学实验中心
物镜的性能标志
PC10X/0.30 ∞/0
Achromat
ic 40X/0.65
xx 材料教学实验中心
1
xxxx 材材料料教教学学实实验验中中心心
实验一
金相样品的制备与 金相显微镜的使用
及数码照相技术
2
xx 材料教学实验中心
一、实验目的
1 初步学会金相样品制备的基本方法
2 分析样品制备缺陷及防止措施 3 初步认识金相显微镜下的组织特征
实验三 焊接接头金相组织观察
实验四焊接接头金相组织观察一、实验目的1. 观察与分析焊缝的各种典型结晶形态;2. 掌握碳钢焊接接头各区域的组织变化。
二、实验设备及材料1. 粗细金相砂纸;2. 平板玻璃;3. 吹风机;4. 4%硝酸酒精溶液、脱脂棉;5. 金相显微镜;6. 碳钢焊接接头试块;7. 典型金相照片。
三、实验原理焊接接头由焊缝、熔合区和热影响区组成。
熔化焊是利用能量高度集中的热源,将被焊金属和填充材料快速熔化,然后冷却结晶而形成牢固接头。
在该过程中,焊接接头各部分经受了不同的热循环,因而获得的组织不同,从而直接导致机械性能的变化。
因此,了解焊接接头组织变化的规律,对于控制焊接质量有重要的意义。
1. 焊缝凝固时的结晶形态(1) 焊缝的交互结晶焊后联接处的母材和焊缝金属具有交互结晶的特征,图1所示为母材和焊缝金属交互结晶示意图。
由图可见,焊缝由熔池金属结晶凝固形成的,由于熔池金属冷却速度快且在运动状态下结晶,因此形成的组织为非平衡组织。
焊接熔池金属开始凝固时,多数情况下晶粒从熔合区半熔化的晶粒上以柱状晶形态联生长大,长大的主方向与最大散热方向一致。
图1焊缝金属的交互结晶示意图(2) 焊缝的结晶形态根据成分过冷的结晶理论,合金的结晶形态与溶质的浓度C0、结晶速度(或晶粒长大速度)R和温度梯度G有关。
C0、R和G对结晶形态的影响如图2所示。
由图可见,①当R和G不变时,随着C0增大,成分过冷程度增加,结晶形态将由平面晶转变为胞状晶、胞状树枝晶、树枝状晶、等轴晶;②当C0一定时,R越快,成分过冷程度越大,结晶形态逐渐由平面晶转变为胞状晶、树枝状晶及等轴晶;③当C0和R一定时,随着G增大,成分过冷程度减小,结晶形态将由等轴晶转变为树枝晶,最后为平面晶。
由于熔池各部位成分过冷不同,凝固结晶形态也有所不同。
在焊接熔池的熔化边界上,G较大,R很小,因此该处的成分过冷程度最图2 C0、R和G对结晶形态的影响小。
从熔化的边界处到焊接缝中心G逐渐变小,R却逐渐增大,且在焊缝中心处,G最小,R最大,故该处成分过冷程度最大。
