第七章 恒定电流
高中物理 第07章 恒定电流 典型例题(含答案)【经典】
第七章 恒定电流基本公式：I ＝q t ； I ＝U R ； I ＝neSv . R ＝ρl S W 电＝qU ＝IUt Q 热＝I 2Rt. I ＝E R ＋r知识点一：电流的计算、电阻定律、电功（率）与热量（热功率）的计算与区别、欧姆定律、U-I 图像1．（单选）通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是( )．答案 ACA ．闪电电流的瞬时值可达到1×105 AB ．整个闪电过程的平均功率约为1×1014 WC ．闪电前云地间的电场强度约为1×106 V/mD ．整个闪电过程向外释放的能量约为6×106 J2．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )． 答案 BA ．2∶3B ．4∶3C ．3∶4D ．8∶33、（单选）两根完全相同的金属裸导线，如果把其中的一根均匀拉长到原来的2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )． 答案 CA ．1∶4B ．1∶8C ．1∶16D ．16∶14．（单选）用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为( )．答案 BA ．ρL /RB ．2ρLI /UC ．U /(ρLI )D ．2UL /(I ρ)5．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a 、b 、c ，且a >b >c .电流沿以下方向流过该金属电阻，其中电阻阻值最小的是( )．答案 A6、（单选）额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )． 答案 C7．(单选)R 1和R 2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为( )．答案 AA ．1.5 WB ．3.0 WC ．5.0 WD ．6.0 W8．（单选）功率为10 W 的发光二极管(LED 灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W 的白炽灯，均用10 W 的LED 灯替代，估算出全国一年节省的电能最接近( )．答案 BA ．8×108 kW·hB ．8×1010 kW·hC ．8×1011 kW·hD ．8×1013 kW·h9．（单选）当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．答案 DA ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J10．(多选)如图所示是电阻R 的I －U 图象，图中α＝45°，由此得出( )．A ．通过电阻的电流与两端电压成正比B ．电阻R ＝0.5 Ω 答案 ADC ．因I －U 图象的斜率表示电阻的倒数，故R ＝1/tan α＝1.0 ΩD ．在R 两端加上6.0 V 的电压时，每秒通过电阻横截面的电荷量是3.0 C11．(单选)某种材料的导体，其I－U图象如图所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．答案 AA．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β12．(多选)如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．答案ACA．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶313、（单选）在如图电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是( )．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 V 答案BC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W14．（多选）如图所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．答案ABA．电能转化为化学能的功率为0.12 W B．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 W D．充电器把0.14 W的功率储存在电池内15．（单选）一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 Ω答案CB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 WC．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍16、（单选）如图所示，电源电动势E＝8 V，内阻为r＝0.5 Ω，“3 V，3 W”的灯泡L与电动机M串联接在电＝1.5 Ω.下列说源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R法中正确的是()．答案DA．通过电动机的电流为1.6 A B．电源的输出功率是8 WC．电动机消耗的电功率为3 W D．电动机的输出功率为3 W17、有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r＝0.6 Ω，R＝10 Ω，直流电压为U＝160 V，电压表两端的示数为110 V，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h内产生的热量是多少？答案 5 A550 W 5.4×104 J18．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V＝110 V．试求：(1)通过电动机的电流；答案(1)5 A(2)550 W(3)53 kg(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2)19．四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V，此时输入电动机的电功率为19 kW，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m3，重力加速度取10 m/s2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m3的水需要的时间(不计进、出水口的水流速度)．答案(1)1×103 W(2)2×104 s知识点二：闭合电路的欧姆定律、输出功率、效率、电源的U-I图像1．(单选)将一电源电动势为E，内电阻为r的电池与外电路连接，构成一个闭合电路，用R表示外电路电阻，I表示电路的总电流，下列说法正确的是()．答案CA．由U外＝IR可知，外电压随I的增大而增大B．由U内＝Ir可知，电源两端的电压随I的增大而增大C．由U＝E－Ir可知，电源输出电压随输出电流I的增大而减小D．由P＝IU可知，电源的输出功率P随输出电流I的增大而增大2．(多选)一个T形电路如图7－2－1所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω.另有一测试电源，电动势为100 V，内阻忽略不计．则()．答案ACA．当cd端短路时，ab之间的等效电阻是40 ΩB．当ab端短路时，cd之间的等效电阻是40 ΩC．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V3．(单选)图所示的电路中，R1＝20 Ω，R2＝40 Ω，R3＝60 Ω，R4＝40 Ω，R5＝4 Ω，下面说法中，正确的是()．A．若U AB＝140 V，C、D端开路，U CD＝84 V 答案DB．若U AB＝140 V，C、D端开路，U CD＝140 VC．若U CD＝104 V，A、B端开路，U AB＝84 VD．若U CD＝104 V，A、B端开路，U AB＝60 V4．(多选)如图所示电路中，电源电动势E＝12 V，内阻r＝2 Ω，R1＝4 Ω，R2＝6 Ω，R3＝3 Ω.若在C、D间连接一个电表或用电器，则有()．答案ADA．若在C、D间连一个理想电压表，其读数是6 VB．若在C、D间连一个理想电压表，其读数是8 VC．若在C、D间连一个理想电流表，其读数是2 AD．若在C、D间连一个“6 V,3 W”的小灯泡，则小灯泡的实际功率是1.33 W5、（单选）如图所示，电源电动势E＝12 V，内阻r＝3 Ω，R0＝1 Ω，直流电动机内阻R0′＝1 Ω，当调节滑动变阻器R时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2 W)，则R1和R2的值分别为()．答案BA．2 Ω，2 ΩB．2 Ω，1.5 ΩC．1.5 Ω，1.5 ΩD．1.5 Ω，2 Ω6、（多选）如图所示，直线A为电源的U－I图线，直线B和C分别为电阻R、R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()．答案BCA．P1>P2B．P1＝P2C．η1>η2D．η1<η27．（多选）如图所示为两电源的U －I 图象，则下列说法正确的是( )．答案 ADA ．电源①的电动势和内阻均比电源②大B ．当外接同样的电阻时，两电源的输出功率可能相等C ．当外接同样的电阻时，两电源的效率可能相等D ．不论外接多大的相同电阻，电源①的输出功率总比电源②的输出功率大8．（多选）如图，图中直线①表示某电源的路端电压与电流的关系图象，图中曲线②表示该电源的输出功率与电流的关系图象，则下列说法正确的是( )．A ．电源的电动势为50 VB ．电源的内阻为253 Ω 答案 ACDC ．电流为2.5 A 时，外电路的电阻为15 ΩD ．输出功率为120 W 时，输出电压是30 V9．(多选)如图所示，直线a 、抛物线b 和曲线c 分别为某一稳恒直流电源在纯电阻电路中的总功率P 、电源内部发热功率Pr 、输出功率P R 随电流I 变化的图象，根据图象可知( )．答案 BDA ．电源的电动势为9 V ，内阻为3 ΩB ．电源的电动势为3 V ，内阻为1 ΩC ．图象中任意电流值对应的P 、P r 、P R 间的关系为P >P r ＋P RD ．电路中的总电阻为2 Ω时，外电阻上消耗的功率最大且为2.25 W10． (多选)如图甲所示，其中R 两端电压u 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )．答案 BCA ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 mAD ．通过R 的电流为2.0 mA11、如图所示，已知电源电动势E ＝5 V ，内阻r ＝2 Ω，定值电阻R 1＝0.5 Ω，滑动变阻器R 2的阻值范围为0～10 Ω. 答案 (1)0 2 W (2)2.5 Ω 2.5 W (3)1.5 Ω(1)当滑动变阻器的阻值为多大时，电阻R 1消耗的功率最大？最大功率是多少？(2)当滑动变阻器的阻值为多大时，滑动变阻器消耗的功率最大？最大功率是多少？(3)当滑动变阻器的阻值为多大时，电源的输出功率最大？最大输出功率是多少？12．（单选）用图示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P 的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )．答案 C A.l 1l 2R 0 B.l 1l 1＋l 2R 0 C.l 2l 1R 0 D.l 2l 1＋l 2R 0 13、（多选）图所示，电动势为E 、内阻为r 的电池与定值电阻R 0、滑动变阻器R 串联，已知R 0＝r ，滑动变阻器的最大阻值是2r .当滑动变阻器的滑片P 由a 端向b 端滑动时，下列说法中正确的是( )．答案 ACA ．电路中的电流变大B ．电源的输出功率先变大后变小C ．滑动变阻器消耗的功率变小D ．定值电阻R 0上消耗的功率先变大后变小14．（多选）直流电路如图，在滑动变阻器的滑片P 向右移动时，电源的( )．答案 ABCA ．总功率一定减小B ．效率一定增大C ．内部损耗功率一定减小D ．输出功率一定先增大后减小15．（单选）电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( )．答案 DA.34、14B.13、23C.12、12D.23、13知识点三：电路的动态分析、电路故障分析、含容电路分析1、（多选）图所示的电路，L 1、L2、L 3是3只小电灯，R 是滑动变阻器，开始时，它的滑片P 位于中点位置．当S 闭合时，3只小电灯都发光．现使滑动变阻器的滑片P 向右移动时，则小电灯L 1、L 2、L 3的变化情况( )． 答案 BCA ．L 1变亮B ．L 2变亮C ．L 3变暗D ．L 1、L 2、L 3均变亮2．（单选）如图，E 为内阻不能忽略的电池，R1、R2、R 3为定值电阻，S 0、S 为开关，与分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )．答案 BA.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大3．（单选）在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图7－2－5所示．M 是贴在针口处的传感器，接触到药液时其电阻R M 发生变化，导致S 两端电压U 增大，装置发出警报，此时( )．答案 CA ．R M 变大，且R 越大，U 增大越明显B ．R M 变大，且R 越小，U 增大越明显C ．R M 变小，且R 越大，U 增大越明显D ．R M 变小，且R 越小，U 增大越明显4．（多选）如图所示电路， 电源电动势为E ，串联的固定电阻为R 2，滑动变阻器的总电阻为R 1，电阻大小关系为R 1＝R 2＝r ，则在滑动触头从a 端移动到b 端的过程中，下列描述中正确的是( )．答案 ABA ．电路中的总电流先减小后增大B ．电路的路端电压先增大后减小C ．电源的输出功率先增大后减小D ．滑动变阻器R 1上消耗的功率先减小后增大5．（多选）如图所示，闭合开关S 后，A 灯与B 灯均发光，当滑动变阻器的滑片P 向左滑动时，以下说法中正确的是( )．答案 ACA ．A 灯变亮B ．B 灯变亮C ．电源的输出功率可能减小D ．电源的总功率增大6．（单选）如图所示电路，电源内阻不可忽略．开关S 闭合后，在变阻器R0的滑动端向下滑动的过程中( )．答案 AA ．电压表与电流表的示数都减小B ．电压表与电流表的示数都增大C ．电压表的示数增大，电流表的示数减小D ．电压表的示数减小，电流表的示数增大7．(单选)在如图7－2－15所示的电路中，E 为电源，其内阻为r ，L 为小灯泡(其灯丝电阻可视为不变)，R 1、R2为定值电阻，R 3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V 为理想电压表．若将照射R 3的光的强度减弱，则( )． 答案 BA ．电压表的示数变大B ．小灯泡消耗的功率变小C ．通过R 2的电流变小D ．电源内阻的电压变大8．(多选)如图所示，四个电表均为理想电表，当滑动变阻器的滑动触头P向左端移动时，下列说法中正确的是()．答案BCA．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小的读数减小，电流表A2的读数增大C．电压表VD．电压表V2的读数增大，电流表A2的读数减小9．(多选)在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L变暗的是()．答案ADA．仅使R1的阻值增大B．仅使R1的阻值减小C．仅使R2的阻值增大D．仅使R2的阻值减小10．(多选)如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的触片逐渐向右滑动的过程中，下列说法正确的是()．答案BC A．小灯泡L、L2均变暗B．小灯泡L1变亮，小灯泡L2变暗C．电流表A的读数变小，电压表V的读数变大D．电流表A的读数变大，电压表V的读数变小11．(单选)如图所示电路中，由于某处出现了故障，导致电路中的A、B两灯变亮，C、D两灯变暗，故障的原因可能是()．答案 DA．R1短路B．R2断路C．R2短路D．R3短路12．(多选)在如图所示的电路中，电源的电动势E和内阻r恒定，闭合开关S后灯泡能够发光，经过一段时间后灯泡突然变亮，则出现这种现象的原因可能是()．答案ABA．电阻R1短路B．电阻R2断路C．电阻R2短路D．电容器C断路13．(单选)如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P恰好处于静止状态．要使尘埃P向下加速运动，下列方法中可行的是()．答案AA．把R2的滑片向左移动B．把R2的滑片向右移动C．把R1的滑片向左移动D．把开关S断开14．(单选)在如图所示的电路中，电源的电动势为E，内阻为r，平行板电容器C的两金属板水平放置，R1和R2为定值电阻，P为滑动变阻器R的滑动触头，G为灵敏电流表，A为理想电流表．开关S闭合后，C的两板间恰好有一质量为m、电荷量为q的油滴处于静止状态．在P向上移动的过程中，下列说法正确的是()．答案BA．A表的示数变大B．油滴向上加速运动C．G中有由a→b的电流D．电源的输出功率一定变大15、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示.下列比值正确的是( ) 答案：ACDA.U1/I不变，ΔU1/ΔI不变B.U2/I不变，ΔU2/ΔI变大C.U2/I变大，ΔU2/ΔI不变D.U3/I变大，ΔU3/ΔI不变16、（单选）如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大答案：AB．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小。
高考复习 第七章 恒定电流02

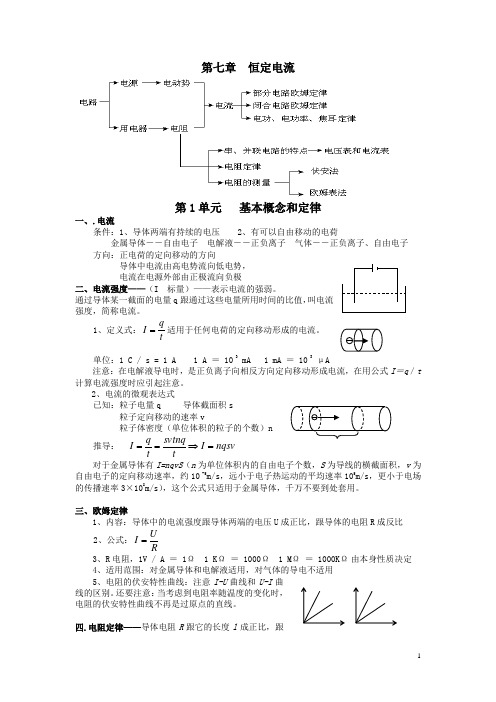

第七章 恒定电流第1单元 基本概念和定律一、.电流条件：1、导体两端有持续的电压 2、有可以自由移动的电荷金属导体――自由电子 电解液――正负离子 气体――正负离子、自由电子 方向：正电荷的定向移动的方向导体中电流由高电势流向低电势，电流在电源外部由正极流向负极二、电流强度——（I 标量）——表示电流的强弱。
通过导体某一截面的电量q 跟通过这些电量所用时间的比值，叫电流强度，简称电流。
1、定义式：tqI =适用于任何电荷的定向移动形成的电流。
单位：1 C / s = 1 A 1 A ＝ 10 3 mA 1 mA ＝ 10 3μA注意：在电解液导电时，是正负离子向相反方向定向移动形成电流，在用公式I ＝q ／t 计算电流强度时应引起注意。
2、电流的微观表达式已知：粒子电量q 导体截面积s粒子定向移动的速率v粒子体密度（单位体积的粒子的个数）n推导： nqsv I tsvtnq t q I =⇒==对于金属导体有I=nqvS （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10 -5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），这个公式只适用于金属导体，千万不要到处套用。
三、欧姆定律1、内容：导体中的电流强度跟导体两端的电压U 成正比，跟导体的电阻R 成反比2、公式：RU I =3、R 电阻，1V / A ＝ 1Ω 1 K Ω ＝ 1000Ω 1 M Ω ＝ 1000K Ω由本身性质决定4、适用范围：对金属导体和电解液适用，对气体的导电不适用5、电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。
还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。
四.电阻定律——导体电阻R 跟它的长度l 成正比，跟横截面积S 成反比。
sl R ρ= （1）ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质）。
第七章 恒定电流 专题(新课标复习资料)
高三物理
选 修 3-1
选修3-1
第七章 恒定电流
金版教程
高三物理
第七章
恒定电流
选修3-1
第七章 恒定电流
金版教程
高三物理
专题
本章解题思路与方法回眸
选修3-1
第七章 恒定电流
金版教程
高三物理
本章重点是实验，本专题主要突出实验方法的总结． 一、实验仪器的读数方法 1.仪器的估读 (1)不需要估读的仪器有：游标卡尺、机械秒表、欧姆表、 电阻箱等． (2)需要估读的仪器有：刻度尺、螺旋测微器、电流表、电 压表、天平、弹簧秤等．
[答案] 0.48 2.20
选修3-1
第七章 恒定电流
金版教程
高三物理
[练习1] 用游标尺为20分度的游标卡尺测量某物体的长度 如图甲，由图可知其长度为__________cm；用螺旋测微器测量 其直径如图乙，由图可知其直径为__________mm.
选修3-1
第七章 恒定电流
金版教程
高三物理
解析： 图甲中游标尺是20分度，精确度是0.05 mm.主尺 读数是50 mm，游标尺的第3条刻度线与主尺刻度线对齐，故 游标尺读数是3×0.05 mm＝0.15 mm.该物体的长度是50 mm ＋0.15 mm＝50.15 mm＝5.015 cm.螺旋测微器的读数为：固定 刻度读数＋可动刻度读数，上面螺旋测微器的读数为4.5 mm ＋20.0×0.01 mm＝4.700 mm.
答案：5.015
4.700
选修3-1
第七章 恒定电流
金版教程
高三物理
二、测电阻的设计方法 1. 伏安法 例2 某电压表的内阻在20 kΩ～50 kΩ之间，现要测量其 内阻，实验室提供下列可选用的器材：待测电压表V ( 量程为3 V) ；电流表A 1( 量程为200 μA ) ；电流表A 2( 量程为5 m A ) ；电流 表A 3( 量程为0. A ) 6 ；滑动变阻器R ( 最大阻值1 kΩ) ；电源( 电动势 为4 V ) ；电键S. ( 所提供的电流表中，应选用__________( 1) 填写字母代号)
恒定电流一轮复习
任意电路:P出=UI=P总-P内 纯电阻电路:P出=I2R=
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
P出与外电阻 R的关系
电源的效率
任意电路:η= ×100%= ×100% 纯电阻电路:η= ×100%
第七章 恒定电流
进入导航
对电流表达式的理解
定义式 微观式
公式 I＝qt I＝nqSv
应用·实践 纯电阻电路相关实例:电饭锅、电炉、转子被卡住时的电动机等;
非纯电阻电路相关实例:电动机、电解槽、日光灯等.
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
7.闭合电路欧姆定律的功率问题
电源总功率
电源内部消 耗的功率 电源的输 出功率
任意电路:P总=EI=P出+P内 纯电阻电路:E=I(R+r) P总=I2(R+r)=
进入导航
系列丛书
考点帮 必备知识通关
3.公式I= 、I= 及I=neSv的比较
I=
I=
含义
决定式.
定义式.
决定 因素
I与U、R有关.
适用 范围
纯电阻.
I与q、t无关. 任何导体.
I=neSv 微观表达式. I与n、e、S、v有关. 任何导体.
第七章 恒定电流
进入导航
系列丛书
考点帮 必备知识通关
4.电源电动势与电势差的区分和联系
B．常温下，若将金属丝从中点对折起来，电阻变为14R
C．给金属丝加上的电压逐渐从零增大到 U0，则任一状态下 的UI 比值不变
D．金属材料的电阻率随温度的升高而增大
电功率和热功率的计算
高考总复习 物理第七章 恒定电流
第七章恒定电流第1讲欧姆定律电阻定律电功率焦耳定律欧姆定律1.电流(1)定义：自由电荷的定向移动形成电流．(2)方向：规定为正电荷定向移动的方向．(3)三个公式①定义式：I＝q t；②决定式：I＝U R；③微观式：I＝neS v.2．欧姆定律(1)内容：导体中的电流I跟导体两端的电压U成正比，跟导体的电阻R成反比．(2)公式：I＝U R.(3)适用条件：适用于金属和电解液导电，适用于纯电阻电路.电阻定律1.电阻(1)定义式：R＝U I.(2)物理意义：导体的电阻反映了导体对电流阻碍作用的大小，R越大，阻碍作用越大．2．电阻定律(1)内容：同种材料的导体，其电阻跟它的长度成正比，与它的横截面积成反比，导体的电阻还与构成它的材料有关．(2)表达式：R＝ρl S.3．电阻率(1)计算式：ρ＝R S l.(2)物理意义：反映导体的导电性能，是导体材料本身的属性．(3)电阻率与温度的关系金属：电阻率随温度升高而增大；半导体：电阻率随温度升高而减小．判断正误，正确的划“√”，错误的划“×”．(1)电流是矢量，电荷定向移动的方向为电流的方向．()(2)比值UI反映了导体阻碍电流的性质，即电阻R＝UI.()(3)由I＝UR知道，通过同一段导体的电流跟加在它两端的电压成正比．()(4)由ρ＝RSl知，导体电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比．()(5)电阻率是由导体材料本身决定的．()答案(1)×(2)√(3)√(4)×(5)√电功率、焦耳定律1.电功(1)定义：导体中的自由电荷在电场力作用下定向移动，电场力做的功称为电功．(2)公式：W＝qU＝IUt.(3)电流做功的实质：电能转化成其他形式能的过程．2．电功率(1)定义：单位时间内电流做的功，表示电流做功的快慢．(2)公式：P＝Wt＝IU.3．焦耳定律(1)电热：电流流过一段导体时产生的热量．(2)计算式：Q＝I2Rt.4．热功率(1)定义：单位时间内的发热量．(2)表达式：P＝Qt＝I2R.基础自测1．(单选)导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是()．A．横截面积一定，电阻与导体的长度成正比B．长度一定，电阻与导体的横截面积成正比C．电压一定，电阻与通过导体的电流成正比D．电流一定，电阻与导体两端的电压成反比解析对于同种材料的导体，电阻率是个定值，根据电阻定律R＝ρlS可知A对、B错．导体的电阻不随电流或电压的变化而变化．故C、D错．答案 A2．(单选)学习完电阻的概念和电阻定律后，你认为下列说法正确的是()．A．由R＝UI可知，导体的电阻与导体两端电压成正比，与流过导体的电流成反比B．由R＝ρlS可知，导体的电阻与导体的长度成正比，与导体的横截面积成反比C．由ρ＝RSl可知，导体的电阻率与导体的横截面积成正比，与导体的长度成反比D．导体的电阻率只由材料的种类决定，跟温度无关解析导体的电阻是导体本身的性质，与其两端的电压和流过导体的电流无关，A错、B对；电阻率是材料本身的性质，只与材料和温度有关，与导体的长度和横截面积无关，C、D错．答案 B3．(单选)有Ⅰ、Ⅱ两根不同材料的电阻丝，长度之比为l 1∶l 2＝1∶5，横截面积之比为S 1∶S 2＝2∶3，电阻之比为R 1∶R 2＝2∶5，外加电压之比为U 1∶U 2＝1∶2，则它们的电阻率之比为( )．A ．2∶3B ．4∶3C ．3∶4D ．8∶3解析 设两根电阻丝电阻率分别为ρ1、ρ2，由电阻定律R ＝ρl S ，故ρ＝RS l ，所以ρ1ρ2＝R 1S 1l1R 2S 2l2＝43，B 正确．答案 B4．(单选)关于电功W 和电热Q 的说法正确的是( )． A ．在任何电路中都有W ＝UIt 、Q ＝I 2Rt ，且W ＝QB ．在任何电路中都有W ＝UIt 、Q ＝I 2Rt ，但W 不一定等于QC ．W ＝UIt 、Q ＝I 2Rt 均只有在纯电阻电路中才成立D ．W ＝UIt 在任何电路中成立，Q ＝I 2Rt 只在纯电阻电路中成立解析 W ＝UIt 、Q ＝I 2Rt 适用于一切电路，但在纯电阻电路中W ＝Q ，在非纯电阻电路中W >Q ，B 对，A 、C 、D 错． 答案 B图7－1－15．(多选)某导体中的电流随其两端电压的变化如图7－1－1所示，则下列说法中正确的是( )．A ．加5 V 电压时，导体的电阻约是5 ΩB ．加11 V 电压时，导体的电阻约是1.4 ΩC ．由图可知，随着电压的增大，导体的电阻不断减小D ．由图可知，随着电压的减小，导体的电阻不断减小解析 对某些导体，其伏安特性曲线不是直线，但曲线上某一点的UI 值仍表示该点所对应的电阻值．本题中给出的导体加5 V 电压时，UI 值为5，所以此时电阻为5 Ω，A 正确；当电压增大时，UI 值增大，即电阻增大，综合判断可知B 、C 错误，D 正确． 答案 AD热点一 电阻定律、欧姆定律的理解与应用1．电阻与电阻率的区别电阻是反映导体对电流阻碍作用大小的物理量，电阻大的导体对电流的阻碍作用大．电阻率是反映制作导体的材料导电性能好坏的物理量，电阻率小的材料导电性能好．2．电阻的决定式和定义式的区别2倍，把另一根对折后绞合起来，然后给它们分别加上相同电压后，则在相同时间内通过它们的电荷量之比为( )．A ．1∶4B ．1∶8C ．1∶16D ．16∶1解析 本题应根据电阻定律R ＝ρl S 、欧姆定律I ＝U R 和电流定义式I ＝qt 求解．对于第一根导线，均匀拉长到原来的2倍，则其横截面积必然变为原来的12，由电阻定律可得其电阻变为原来的4倍，第二根导线对折后，长度变为原来的12，横截面积变为原来的2倍，故其电阻变为原来的14.给上述变化后的裸导线加上相同的电压，由欧姆定律得：I 1＝U 4R ，I 2＝U R /4＝4U R ，由I ＝qt 可知，在相同时间内，电荷量之比q 1∶q 2＝I 1∶I 2＝1∶16. 答案 C反思总结 导体形变后电阻的分析方法某一导体的形状改变后，讨论其电阻变化应抓住以下三点： (1)导体的电阻率不变．(2)导体的体积不变，由V ＝lS 可知l 与S 成反比． (3)在ρ、l 、S 都确定之后，应用电阻定律R ＝ρlS 求解． 【跟踪短训】1．对于常温下一根阻值为R 的均匀金属丝，下列说法中正确的是( )． A ．常温下，若将金属丝均匀拉长为原来的10倍，则电阻变为10R B ．常温下，若将金属丝从中点对折起来，电阻变为14RC ．给金属丝加上的电压逐渐从零增大到U 0，则任一状态下的UI 比值不变 D ．金属材料的电阻率随温度的升高而增大 解析 当l ′＝10l ，S ′＝110S 时，由R ＝ρlS知R ′＝100R .故A 错；若将金属丝从中点对折，L ′＝12l ，S ′＝2S ，R ′＝14R ，故B 对；给金属丝加的电压逐渐增大时，其电阻率会随温度升高而增大，电阻值也增大，故C 错、D 对． 答案 BD2．用电器距离电源为L ，线路上的电流为I ，为使在线路上的电压降不超过U ，已知输电线的电阻率为ρ.那么，输电线的横截面积的最小值为()．A．ρL/R B．2ρLI/UC．U/(ρLI)D．2UL/(Iρ)解析输电线的总长为2L，由公式R＝UI，R＝ρlS得S＝2ρLIU，故B正确．答案 B热点二电功、电热、电功率和热功率图7－1－2【典例2】在如图7－1－2所示电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．则以下判断中正确的是()．A．电动机的输出功率为14 WB．电动机两端的电压为7.0 VC．电动机的发热功率为4.0 WD．电源输出的电功率为24 W审题指导(1)如何计算电源的输出功率？_________________________________________________________________. (2)如何计算电动机的发热功率？_________________________________________________________________. (3)如何计算电动机的输出功率？________________________________________________________________.提示(1)P电源＝IU(2)P机热＝I2r(3)P机出＝IU机－I2r解析由部分电路欧姆定律知电阻R0两端电压为U＝IR0＝3.0 V，电源内电压为U内＝Ir＝2.0 V，所以电动机两端电压为U机＝E－U－U内＝7.0 V，B对；电动机的发热功率和总功率分别为P热＝I2r1＝2 W、P总＝U机I＝14 W，C错；电动机的输出功率为P出＝P总－P热＝12 W，A错；电源的输出功率为P＝U端I＝20 W，D错．答案 B反思总结电功和电热的处理方法无论在纯电阻电路还是在非纯电阻电路中，发热功率都是I2r.处理非纯电阻电路的计算问题时，要善于从能量转化的角度出发，紧紧围绕能量守恒定律，利用“电功＝电热＋其他能量”寻找等量关系求解．【跟踪短训】图7－1－33．如图7－1－3所示，用输出电压为1.4 V，输电电流为100 mA的充电器对内阻为2 Ω的镍-氢电池充电．下列说法正确的是()．A．电能转化为化学能的功率为0.12 WB．充电器输出的电功率为0.14 WC．充电时，电池消耗的热功率为0.12 WD．充电器把0.14 W的功率储存在电池内解析充电器对电池的充电功率为P总＝UI＝0.14 W，电池充电时的热功率为P 热＝I2r＝0.02 W，所以转化为化学能的功率为P化＝P总－P热＝0.12 W，因此充电器把0.12 W的功率储存在电池内，故A、B正确，C、D错误．答案AB4．一只电饭煲和一台洗衣机并联接在输出电压220 V的交流电源上(其内电阻可忽略不计)，均正常工作．用电流表分别测得通过电饭煲的电流是5.0 A，通过洗衣机电动机的电流是0.50 A，则下列说法中正确的是()．A．电饭煲的电阻为44 Ω，洗衣机电动机线圈的电阻为440 ΩB．电饭煲消耗的电功率为1 555 W，洗衣机电动机消耗的电功率为155.5 W C．1 min内电饭煲消耗的电能为6.6×104 J，洗衣机电动机消耗的电能为6.6×103 JD．电饭煲发热功率是洗衣机电动机发热功率的10倍解析一只电饭煲和一台洗衣机并联接在输出电压为220 V的电源上，电饭煲可视为纯电阻，电饭煲的电阻为R＝U/I＝44 Ω，洗衣机主要元件是电动机，不能利用欧姆定律计算线圈的电阻，选项A错误；电饭煲消耗的电功率为P＝UI＝220×5 W＝1 100 W，洗衣机电动机消耗的电功率为P＝UI＝110 W，选项B错误；1 min 内电饭煲消耗的电能为Pt＝1 100 W×60 s＝6.6×104 J，洗衣机电动机消耗的电能为Pt＝110 W×60 s＝6.6×103 J，选项C正确．电饭煲发热功率是I2R＝52×44 W ＝1 100 W，根据题述不能计算出洗衣机电动机内阻和发热功率，选项D错误．答案 C思想方法11.欧姆定律I＝UR、电功率P＝IU和热功率P＝I2R的使用1．欧姆定律I ＝UR 的使用对于纯电阻，适合欧姆定律，即纯电阻两端的电压满足U ＝IR .对于非纯电阻，不适合欧姆定律，因P 电＝UI ＝P 热＋P 其他＝I 2R ＋P 其他，所以UI >I 2R ，即非纯电阻两端的电压满足U >IR .【典例1】 有一家用电风扇，电风扇两端的电压为220 V ，工作电流为0.5 A ，则下列说法中，正确的是( )． A ．电扇线圈的电阻为440 Ω B ．电扇线圈的电阻大于440 Ω C ．电扇线圈的电阻小于440 Ω D ．电风扇线圈的电阻满足欧姆定律解析 电风扇是非纯电阻，故电风扇两端的电压满足U >IR ，所以220>0.5R ，所以R <440 Ω.选CD. 答案 CD反思总结 在解答这类问题时，很多同学没有辨明用电器是纯电阻还是非纯电阻，就直接用欧姆定律求解，导致错误．图7－1－4即学即练1 有一提升重物的直流电动机，工作时电路如图7－1－4所示，内阻为r ＝0.6 Ω，R ＝10 Ω，直流电压为U ＝160 V ，电压表两端的示数为110 V ，则通过电动机的电流是多少？电动机的输入功率为多少？电动机在1 h 内产生的热量是多少？解析 电动机正常工作时，电动机两端的电压不满足欧姆定律，故不能直接用欧姆定律来求流过电动机的电流．因电动机和电阻串联，所以流过电动机的电流等于流过电阻的电流．I ＝U R ＝160－11010A ＝5 A P 输入＝UI ＝110×5 W ＝550 WQ ＝I 2rt ＝52×0.6×3 600 J ＝5.4×104 J答案 5 A 550 W 5.4×104 J2．电功率P ＝UI 和热功率P ＝I 2R 的使用不论纯电阻还是非纯电阻，电流的电功率均为P 电＝UI ，热功率均为P 热＝I 2R .对于纯电阻而言：P 电＝P 热＝UI ＝I 2R ＝U 2R 对于非纯电阻而言：P 电＝UI ＝P 热＋P 其他＝I 2R ＋P 其他≠U 2R ＋P 其他 【典例2】 额定电压都是110 V ，额定功率P A ＝100 W ，P B ＝40 W 的电灯两盏，若接入电压是220 V 的下列电路上，则使两盏电灯均能正常发光，且电路中消耗的电功率最小的电路是( )．解析 判断灯泡能否正常发光，就要判断电压是否为额定电压，或电流是否为额定电流．由P ＝U 2R 和已知条件可知，R A <R B .对于A 电路，由于R A <R B ，所以U B >110 V ，B 灯被烧坏，两灯不能正常发光． 对于B 电路，由于R A <R B ，A 灯与变阻器并联，并联电阻更小于R B ，U B >110 V ，B 灯被烧坏，两灯不能正常发光．对于C 电路，B 灯与变阻器并联电阻可能等于R A ，所以可能U A ＝U B ＝110 V ，两灯可以正常发光．对于D 电路，若变阻器的有效电阻等于A 、B 的并联电阻，则U A ＝U B ＝110 V ，两灯可以正常发光．比较C 、D 两个电路，由于C 电路中变阻器功率为(I A －I B )×110 V ，而D 电路中变阻器功率为(I A ＋I B )×110 V ，所以C 电路消耗的功率最小．选C.答案 C 反思总结 此类问题的分析思路分两步：先分清哪个电路的灯泡能正常发光，这里可以从电压、电流、电功率三个量中任意挑选一个使其达到其额定值，其余两个也达到额定值；确定了正常发光的电路后，再比较哪一个的实际功率小，可以用计算的方法比较，也可以用定性分析的方法比较．图7－1－5即学即练2 如图7－1－5所示，电源电动势E ＝8 V ，内阻为r ＝0.5 Ω，“3 V ，3 W ”的灯泡L 与电动机M 串联接在电源上，灯泡刚好正常发光，电动机刚好正常工作，电动机的线圈电阻R 0＝1.5 Ω.下列说法中正确的是( )．A ．通过电动机的电流为1.6 AB ．电源的输出功率是8 WC ．电动机消耗的电功率为3 WD ．电动机的输出功率为3 W解析 “3 V ,3 W ”的灯泡L 与电动机M 串联，说明通过灯泡与电动机的电流相等，其电流大小为I L ＝P L U L＝3 W 3 V ＝1 A ；路端电压U ＝E －I L r ＝8 V －1 A ×0.5 Ω＝7.5 V ，电源的输出功率P 出＝UI L ＝7.5 V ×1 A ＝7.5 W ；电动机消耗的功率为P M ＝P 出－P L ＝7.5 W －3 W ＝4.5 W ；电动机的热功率为P 热＝I 2L R 0＝1.5 Ω×(1 A)2＝1.5 W ；电动机的输出功率为P M －P 热＝4.5 W －1.5 W ＝3 W.答案 D附：对应高考题组(PPT 课件文本，见教师用书)1．(2011·全国卷)通常一次闪电过程历时约0.2～0.3 s ，它由若干个相继发生的闪击构成．每个闪击持续时间仅40～80 μs ，电荷转移主要发生在第一个闪击过程中．在某一次闪电前云地之间的电势差约为1.0×109V ，云地间距离约为1 km ；第一个闪击过程中云地间转移的电荷量约为6 C ，闪击持续时间约为60 μs.假定闪电前云地间的电场是均匀的．根据以上数据，下列判断正确的是()．A．闪电电流的瞬时值可达到1×105 AB．整个闪电过程的平均功率约为1×1014 WC．闪电前云地间的电场强度约为1×106 V/mD．整个闪电过程向外释放的能量约为6×106 J解析根据题意，第一个闪击过程中转移电荷量Q＝6 C，时间约为t＝60 μs，故＝1×105 A，闪电过程中的瞬时值可达到1×105 A，故A对；平均电流为I平＝Qt第一次闪击过程中电功约为W＝QU＝6×109 J，第一个闪击过程的平均功率P＝Wt ＝1×1014 W，由于一次闪电过程的电荷转移主要发生在第一个闪击过程中，但整个闪电过程的时间远大于60 μs，故B错；闪电前云地间的电场强度约为E＝U＝d1.0×1096 V/m，C对；整个闪电过程向外释放的能量约为W＝6×109 1 000V/m＝1×10J，D错．答案AC2．(2012·浙江卷，17)功率为10 W的发光二极管(LED灯)的亮度与功率为60 W 的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近()．A．8×108 kW·h B．8×1010 kW·hC．8×1011 kW·h D．8×1013 kW·h解析按每户一天亮灯5小时计算，每户一年节省的电能为(2×60－2×10)×10－3×5×365 kW·h＝182.5 kW·h，假设全国共有4亿户家庭，则全国一年节省的电能为182.5×4×108kW·h＝7.3×1010kW·h，最接近于B选项，故选项B正确，选项A、C、D错误．答案 B3．(2012·上海卷，13)当电阻两端加上某一稳定电压时，通过该电阻的电荷量为0.3 C ，消耗的电能为0.9 J ．为在相同时间内使0.6 C 的电荷量通过该电阻，在其两端需加的电压和消耗的电能分别是( )．A ．3 V 1.8 JB ．3 V 3.6 JC ．6 V 1.8 JD ．6 V 3.6 J解析 设两次加在电阻R 上的电压分别为U 1和U 2，通电的时间都为t .由公式W 1＝U 1q 1和W 1＝U 21R t 可得：U 1＝3 V ，t R ＝0.1.再由W 2＝U 2q 2和W 2＝U 22R t 可求出：U 2＝6 V ，W 2＝3.6 J ，故选项D 正确．答案 D4．(2012·四川卷，23)四川省“十二五”水利发展规划指出，若按现有供水能力测算，我省供水缺口极大，蓄引提水是目前解决供水问题的重要手段之一．某地要把河水抽高20 m ，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心水泵工作．工作电压为380 V ，此时输入电动机的电功率为19 kW ，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m 3，重力加速度取10 m/s 2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m 3的水需要的时间(不计进、出水口的水流速度)． 解析 (1)设电动机的电功率为P ，则P ＝UI ，设电动机内阻r 上消耗的热功率为P r ，则P r ＝I 2r ，代入数据解得P r ＝1×103 W.(2)设蓄水总质量为M ，所用抽水时间为t .已知抽水高度为h ，容积为V ，水的密度为ρ，则M ＝ρV ，设质量为M 的河水增加的重力势能为ΔE p ，则ΔE p ＝Mgh ，设电动机的输出功率为P 0，则P 0＝P －P r ，根据能量守恒定律得P 0t ×60%×80%＝ΔE p ，代入数据解得t＝2×104 s.答案(1)1×103 W(2)2×104 s对应学生用书P273A对点训练——练熟基础知识题组一欧姆定律、电阻定律的应用1．(单选)有一段长1 m的电阻丝，电阻是10 Ω，现把它均匀拉伸到长为5 m，则电阻变为()．A．10 ΩB．50 ΩC．150 ΩD．250 Ω解析电阻丝无论怎样拉长其体积不变，但随着长度增加，截面面积在减小，即，满足V＝Sl关系式．把电阻丝由1 m均匀拉伸到5 m时，截面面积变成原来的15由电阻定律R＝ρl可知电阻变成原来的25倍，D正确．S答案 D图7－1－62．(单选)R1和R2分别标有“2 Ω，1.0 A”和“4 Ω，0.5 A”，将它们串联后接入电路中，如图7－1－6所示，则此电路中允许消耗的最大功率为()．A．1.5 W B．3.0 WC．5.0 W D．6.0 W解析R1和R2串联后的总电阻为R＝R1＋R2＝6 Ω，电路中的电流不能超过R2的额定电流，即0.5 A．则P＝I2R＝1.5 W，故A正确．答案 A3．(单选)欧姆不仅发现了欧姆定律，还研究了电阻定律．有一个长方体金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c.电流沿以下方向流过该金属电阻，其中电阻阻值最小的是()．解析根据电阻定律R＝ρlS，导线越短、横截面积越大，电阻越小，A正确．答案 A4．(2013·汕头高三模拟)(多选)R1和R2是材料相同、厚度相同、上下表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图7－1－7所示的电路的A、B两端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，则下列判断正确的是()．图7－1－7A．R1＝R2B．R1>R2C．U1<U2D．U1＝U2解析电流从导体的横截面流过，由电阻定律R＝ρLS＝ρaad＝ρd，可见电阻与边长a无关，A对；因外电阻相同，故路端电压相等，D正确．答案AD题组二I—U的图象的理解及应用图7－1－85．(多选)如图7－1－8所示是电阻R的I－U图象，图中α＝45°，由此得出()．A．通过电阻的电流与两端电压成正比B．电阻R＝0.5 ΩC．因I－U图象的斜率表示电阻的倒数，故R＝1/tan α＝1.0 ΩD．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C解析由I－U图象可知，图线是一条过原点的倾斜直线，即I和U成正比，A正确；而电阻R＝UI ＝105Ω＝2 Ω，B错误；由于纵横坐标的标度不一样，故不能用tan α计算斜率表示电阻的倒数，C项错误；在R两端加上6.0 V电压时I＝UR＝6.02A＝3.0 A，每秒通过电阻横截面的电荷量q＝It＝3.0×1 C＝3.0 C，选项D正确．答案AD图7－1－96．(单选)某种材料的导体，其I－U图象如图7－1－9所示，图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角．下列说法正确的是()．A．导体的电功率随电压U的增大而增大B．导体的电阻随电压U的增大而增大C．在A点，导体的电阻为tan αD．在A点，导体的电阻为tan β解析由题图知，U增大时，电功率P＝UI增大，所以A正确；由电阻R＝U/I 知，I -U曲线上某点对应的电阻为该点与原点连线的斜率的倒数，即A点导体的电阻为cot α，所以C、D均错；由I -U图象知，曲线切线的斜率随U的增大而不断增大，即电阻越来越小，B错误．答案 A图7－1－107．(2013·商丘高三模拟)(多选)如图7－1－10所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是()．A．R1∶R2＝1∶3B．把R1拉长到原来的3倍长后电阻等于R2C．将R1与R2串联后接于电源上，则功率之比P1∶P2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3解析根据I -U图象知，图线的斜率表示电阻的倒数，所以R1∶R2＝1∶3，A正可得，把R1拉长到原来的3倍长后，横截面积减小为原来的确；根据公式R＝ρlS1，所以电阻变为原来的9倍，B错误；串联电路电流相等，所以将R1与R2串联3后接于电源上，电流比I1∶I2＝1∶1，根据公式P＝I2R可得，功率之比P1∶P2＝1∶3，C正确；并联电路电压相等，电流比等于电阻之反比，所以将R1与R2并联后接于电源上，电流比I1∶I2＝3∶1，D错误．答案AC题组三电功、电功率8．(多选)一台电动机的线圈电阻与一只电炉的电阻相同，都通过相同的电流，在相同时间内()．A．电炉放热与电动机放热相等B．电炉两端电压小于电动机两端电压C．电炉两端电压等于电动机两端电压D．电动机消耗的功率大于电炉的功率解析电炉属于纯电阻，电动机属于非纯电阻，对于电炉有：U＝IR，放热Q＝I2Rt，消耗功率P＝I2R，对于电动机有：U>IR，放热Q＝I2Rt，消耗功率P＝UI>I2R.答案 ABD9．(多选)下列关于电功、电功率和焦耳定律的说法中正确的是( )．A ．电功率越大，电流做功越快，电路中产生的焦耳热一定越多B ．W ＝UIt 适用于任何电路，而W ＝I 2Rt ＝U 2R t 只适用于纯电阻的电路C ．在非纯电阻的电路中，UI >I 2RD ．焦耳热Q ＝I 2Rt 适用于任何电路解析 电功率公式P ＝W t ，功率越大，表示电流做功越快．对于一段电路，有P＝IU ，I ＝P U ，焦耳热Q ＝⎝ ⎛⎭⎪⎫P U 2Rt ，可见Q 与P 、U 、t 都有关．所以，P 越大，Q 不一定越大，A 不对．W ＝UIt 是电功的定义式，适用于任何电路，而I ＝U R 只适用于纯电阻的电路，B 对．在非纯电阻的电路中，电流所做的功＝焦耳热＋其他形式的能，所以W >Q ，即UI >I 2R ，C 正确．Q ＝I 2Rt 是焦耳热的定义式，适用于任何电路中产生的焦耳热，D 正确．答案 BCD图7－1－1110．(单选)电子产品制作车间里常常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个灯泡串联使用，灯泡还和一只开关并联，然后再接到市电上(如图7－1－11所示)，下列说法正确的是( )．A ．开关接通时比开关断开时消耗的总电功率大B ．开关接通时，灯泡熄灭，只有电烙铁通电，可使消耗的电功率减小C ．开关断开时，灯泡发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D ．开关断开时，灯泡发光，可供在焊接时照明使用，消耗总功率不变解析 开关接通时，灯泡被短路，灯泡熄灭，电路的总电阻变小，电路的总功率P ＝U 2R 变大，电烙铁的功率变大．答案 A图7－1－1211．(多选)锂电池因能量密度高、绿色环保而广泛使用在手机等电子产品中．现用充电器为一手机锂电池充电，等效电路如图7－1－12所示，充电器电源的输出电压为U ，输出电流为I ，手机电池的内阻为r ，下列说法正确的是( )．A ．电能转化为化学能的功率为UI -I 2rB ．充电器输出的电功率为UI ＋I 2rC ．电池产生的热功率为I 2rD ．充电器的充电效率为Ir U×100% 解析 充电器将电能转化为锂电池的化学能和内能，即UIt ＝E 化＋I 2rt ，充电器输出的电功率为UI ，电池产生的热功率为I 2r ，据此可知，电能转化为化学能的功率为UI －I 2r ，充电器的充电效率为U －Ir U ×100%，所以选项A 、C 正确． 答案 ACB 深化训练——提高能力技巧12．(多选)一辆电动观光车蓄电池的电动势为E ，内阻不计，当空载的电动观光车以大小为v 的速度匀速行驶时，流过电动机的电流为I ，电动车的质量为m ，电动车受到的阻力是车重的k 倍，忽略电动观光车内部的摩擦，则( )．A ．电动机的内阻为R ＝E IB ．电动机的内阻为R ＝E I －kmg v I 2C．电动车的工作效率η＝kmg v EID．电动机的发热效率η＝EI－kmg vEI解析根据能量守恒定律，EI＝I2R＋kmg v，所以电动机的内阻为R＝EI－kmg vI2，选项A错误、B正确；电动车的工作效率等于输出功率与总功率之比，即η＝kmg vEI，所以C正确；电动机的发热效率η＝EI－kmg vEI，D正确．答案BCD13．(单选)在如图7－1－13甲所示的电路中，电源电动势为3.0 V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法正确的是()．图7－1－13A．灯泡L1的电流为灯泡L2电流的2倍B．灯泡L1的电阻为7.5 ΩC．灯泡L2消耗的电功率为0.75 WD．灯泡L3消耗的电功率为0.30 W解析由于小灯泡L2、L3串联后与L1并联，所以L1两端电压是L2或L3两端电压的2倍，L2或L3两端电压是1.5 V，由小灯泡的伏安特性曲线可知灯泡L2中的电流是0.20 A；灯泡L1两端的电压是3 V，灯泡L1中的电流是0.25 A，A错误；由欧姆定律可得灯泡L1的电阻为R＝U1/I1＝12 Ω，B错误；由P＝UI得灯泡L2(或L3)消耗的电功率P2＝U2I2＝1.5×0.20 W＝0.30 W，C错误，D正确．答案 D图7－1－1414．如图7－1－14所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r＝0.8 Ω，电路中另一电阻R＝10 Ω，直流电压U＝160 V，电压表示数U V ＝110 V．试求：(1)通过电动机的电流；(2)输入电动机的电功率；(3)若电动机以v＝1 m/s匀速竖直向上提升重物，求该重物的质量？(g取10 m/s2) 解析(1)由电路中的电压关系可得电阻R的分压U R＝U－U V＝(160－110)V＝50 V，流过电阻R的电流I R＝U RR＝5010A＝5 A，即通过电动机的电流I M＝I R＝5 A.(2)电动机的分压U M＝U V＝110 V，输入电动机的功率P电＝I M U M＝550 W.(3)电动机的发热功率P热＝I2M r＝20 W，电动机输出的机械功率P出＝P电－P热＝530 W，又因P出＝mg v，所以m＝P出g v＝53 kg.答案(1)5 A(2)550 W(3)53 kg第2讲电路闭合电路的欧姆定律电阻的串、并联。
第七章 恒定电流的磁场
Bb Ba a
Bc
b
c
B
B dS
d m B dS
磁通量，定义为： m S
等于通过该面积的磁感线的条数， SI单位：Wb(韦伯) 1Wb=1T〃m
大学物理 第三次修订本
第7章 恒定电流的磁场 直线电流 的磁力线
通电螺线管 的磁力线
I
圆电流的 磁力线
I
I
I
大学物理 第三次修订本
m B dS
磁场的高斯定律：
S
B
穿过任意闭合曲面的磁通量为零
BdS 0
磁场是无源场。
大学物理 第三次修订本
第7章 恒定电流的磁场
一、 安培环路定理 静电场 磁 场
7.4 安培环路定理
I
l
E dl 0 Bdl
r
永磁体为什么具有磁性？
安培指出：天然磁性（如永磁体）的产生也是由于 磁体内部有电流流动。 分子电流
I
n
N
大学物理 第三次修订本
S
第 7章 恒定电流的磁场 基本磁现象
电流电流 磁体电流
I1
I2
F
I
N I
F
F
S
磁体磁体
S N
磁 场
电流磁体 I
N
S
运动电荷
磁场
大学物理 第三次修订本
单位（SI）：A/m2
例：金属中的电流密度（载流子为电子）为：
J env
载流子的平均速度
二、恒定电流：导体内各处电流密度不随时间 改变的电流称为---恒定电流。
大学物理 第三次修订本
第7 章 恒定电流的磁场 基本磁现象 磁性：具有能吸引铁磁物资（Fe、Co、Ni）的一种 特性。 磁体：具有磁性的物体。 磁极：磁性集中的区域。 1、永磁体及其特性 同极相斥 异极相吸
第七章 恒定电流7-1(新课标复习资料)
限 时 规 范 特 训
选修3-1
第六章 静电场
金版教程
基 础 知 识 梳 理
高三物理
电功 公式 适用条件 W＝UIt 任何电路
电功率 P＝UI 任何电路
电热(焦耳定律) Q＝I Rt 任何电路
2
随 堂 针 对 训 练
考 技 案 例 导 析
电功和
纯电阻电路：W＝I2Rt＝Q
限 时 规 范 特 训
电热关系 非纯电阻电路：W＝IUt＝I2Rt＋E其它 几种常见功率 (1)额定功率：用电器加上额定电压(或通以额定电流) 时消耗的功率．
阻电路．
易 错 易 混 分 析
限 时 规 范 特 训
选修3-1
第六章 静电场
金版教程
基 础 知 识 梳 理
高三物理
(4)导体的伏安特性曲线：用横轴表示电压U，纵轴
电流I 表示电流I，画出的I－U关系图线．
直线 ①线性元件：伏安特性曲线是直线的电学元件，适
随 堂 针 对 训 练
考 技 案 例 导 析
易 错 易 混 分 析
限 时 规 范 特 训
选修3-1
第六章 静电场
金版教程
基 础 知 识 梳 理
高三物理
欧姆定律
部分电路欧姆定律
随 堂 针 对 训 练
正比 (1)内容：导体中的电流跟导体两端的电压U成正比，
考 技 案 例 导 析
跟导体的电阻R成反比．
U U I＝ (2)公式：I＝R . R
金属 (3)适用条件：适用于金属和电解液导电，适用于纯电
2．对于线性元件，某一状态时的电阻值等于此 时元件两端的电压与元件中通过的电流的比值.
限 时 规 范 特 训
易 错 易 混 分 析
第七部分 恒定电流 ppt课件
二、电阻定律：
1、内容：温度一定时导体的电阻R与它的长度L成
正比，与它的横截面积S成反比。这就是电阻定律。
2、公式： R=
L SLeabharlann (决定式)比例常数ρ跟导体的材料有关，是一个反映材料 （不是每根具体的导线的性质）导电性能的物理 量，称为材料的电阻率。
3、电阻率：电阻率ρ是反映材料导电性能的物理 量，由材料决定，但受温度的影响．单位是:Ω·m ①电阻率在数值上等于这种材料制成的长为1m， 横截面积为1m2的柱形导体的电阻。 ②纯金属的电阻率小，合金的电阻率大
Iq t
得I=neSv
B
C
D
vt
6、区分三种速率： （1）电流传导速率：既电场的传播速率，等 于光速3×108m/s。 （2）电荷定向移动速率：I=neSv中的v是电 荷定向移动的速率约为10-5m/s（机械运动速 率）。
（3）电荷无规则热运动的速率大约是105m/s
7、电流的分类： （1）直流电：方向保持恒定的电流。 （2）恒定电流：大小和方向均保持不变的电流。 （3）交流电：方向均随时间周期性变化的电流。 （4）正弦交流电：大小方向均随时间按正弦规 律变化的电流。
θ
如图所示，是金属导体的伏安特 U
性曲线。 在I—U图中，图线的斜 率表示导体电阻的倒数。即
k=
I U
1 R
图线的斜率越大，电阻越小。
2、线性元件和非线性元件 符合欧姆定律的导体的伏安特性曲线是一条通
过坐标原点的直线，具有这种伏安特性的电学元 件叫做线性元件。
不符合欧姆定律的导体和器件，电流和电压不
在本章复习中要讲究分析、解决问题的方法，比如充 分利用定量动态分析、等效法的运用，模型的转化，非电 学量的转化，以及极限法、赋值法等运用，都是学会、学 活本章所需的。复习中还要注意能量的转化问题，要从能 量转化和守恒的角度去解决这些问题。
第七章 恒定电流检测题
第七章 恒定电流检测题一、选择题：1.关于电流强度的说法中正确的是 （ ） A.根据I=Q/t 可知I 与Q 成正比 B.大小和方向均不变的电流是恒定电流 C.电流有方向，电流是矢量D.电流的单位“安培”是国际单位制中的基本单位2.如图所示是一火警报警器的部分电路示意图。
其中R 3为用半导体热敏材料(电阻率随温度升高而减小)制成的传感器。
值班室的显示器为电路中的电流表，a 、b 之间接报警器。
当传感器R 3所在处出现火情时，显示器的电流I 、报警器两端的电压U 的变化情况是( ) A ．I 变大，U 变大 B ．I 变大，U 变小 C ．I 变小，U 变小 D ．I 变小，U 变大3.如图所示，电源电动势为3伏，电路接通后发现电灯L 不工作，用一个伏特表分别测得各处电压值为：U ab =0V 、 U bc =3V 、U cd =0V 、U ad =3V ，又知电路中只有一处出现故障，由此可知：（ ）A ．灯L 发生断路或短路B ．电阻R 1一定发生断路C ．电阻R 2 一定发生短路D ．电池组中两电池间发生断路 4.如图所示的电路中，C 2=2C 1，R 2=2R 1，下列说法正确的是（ ） A ．开关处于断开状态，电容器C 2的电量大于C 1的带电量 B ．开关处于断开状态，电容器C 1的电量大于C 2的带电量 C ．开关处于接通状态，电容器C 2的电量大于C 1的带电量 D ．开关处于接通状态，电容器C 1的电量大于C 2的带电量5．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态。
现将滑动变阻器的滑片P 向左移动，则（ ） A ．电容器中的电场强度将增大 B ．电容器上的电荷量将减少 C ．电容器的电容将减小 D ．液滴将向上运动6.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是 ( )A ．电流表的示数变大B ．R 2消耗的功率变大C ．电源内阻消耗的功率变小D ．电源的效率变大7.在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R 并控制电动机停止转动时，电流表和电压表的示数分别为0.50A 和2.0V ．重新调节R 并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A 和24.0V 。
实验十练习使用多用电表
达 标
表旳示意图，其中S、K、T为三个可调整旳部件，
训 练
·
现用此电表测量一阻值约为20 Ω～30 Ω旳定值电
技
能
剖 题
阻．测量旳某些操作环节如下：
过 关
探
法
·
突
破
考
点
菜单
第七章 恒定电流
抓 纲 扣 本 · 落 实 基 础
剖 题 探 法 · 突 破 考 点
菜单
物理
达 标 训 练 · 技 能 过 关
物理
达 标 训 练 · 技 能 过 关
第七章 恒定电流
物理
3．多用电表的电阻挡
电阻挡是根据闭合电路欧姆定律制成的，它的原理如
抓
纲 图实Ⅹ－3 所示．电阻 R 是可变电阻，也叫调零电阻．当
扣 本
红黑表笔短接进行欧姆调零时，使指针满偏．根据闭合电
· 落 实 基
路欧姆定律有 Ig＝Rg＋ER＋r，当红黑表笔之间接有未知电
突 破 考 点
＋R＋r 时，I＝I2g，指针半偏，所以欧姆表的内阻等于中
值电阻．
菜单
第七章 恒定电流
抓 纲 扣 本 · 落 实 基 础
剖 题 探 法 · 突 破 考 点
菜单
物理
达 标 训 练 · 技 能 过 关
第七章 恒定电流
物理
【试验器材】
抓 纲
多用电表、电学黑箱、直流电源、开关、导线若干、
扣
训
位置．
练
·
解析
多用电表在使用前首先要进行“机械调零”，
技 能
剖 题
即测量前先检验电表旳指针是否停在刻度盘左端旳“0”位置，过关
探
法 若不在“0”位置，则调整表盘下中间部位旳定位螺丝S，使
