陀螺经纬仪在地理空间定向中的应用研究——以西安地铁工程为例姜雁飞;胡荣明;杨联安【摘要】目的研究陀螺经纬仪在地铁工程中空间定向的一些方法.方法测量误差传递及陀螺地理空间定位理论,西安地铁二号线典型盾构区间为实验研究对象,分析引起误差的原因及探讨提高陀螺定向精度的措施.结果在接收井附近测定仪器常数的陀螺定向边精度.优于在始发井附近测定仪器常数的定向精度和地下导线精度.结论地理纬度对陀螺方位角的影响是不可忽视的因素;使用陀螺仪进行隧道空间定向时,地面已知边应选在接收井附近测定仪器常数;加测陀螺定向边是提高贯通精度的有效手段.%Aim To study some methods of applying gyroscopic theodolite for in geographical spatial orientation metro project.Methods Use the theories of survey error and geographical spatial orientation of gyroscopic theodolite, take subway No.2 line of Xi'an as a case, analyze the reason of error and the ways to improve accuracy of orientation of gyroscopic theodolite.Results The accuracy of orientation of gyroscopic theodolite, when the instrument constant is measured in the receiving well, is surpassing to the accuracy when the instrument constant is measured in starting well, and the accuracy of the ground wire as well.Conclusion The geographical latitudes which influence the azimuth of the gyro scope should not be neglected, when using gyroscope theodolite in the tunnel or underground space orientation, the known directional edge of ground should be selected near the receiving well to measure instrumentconstant.Adding measurement of orientation of gyroscope improve the accuracy of linking up tunnel.【期刊名称】《西北大学学报（自然科学版）》【年(卷),期】2011(041)001【总页数】5页(P145-149)【关键词】地理纬度;陀螺空间定向;盾构;隧道贯通【作者】姜雁飞;胡荣明;杨联安【作者单位】陕西师范大学,旅游与环境学院,陕西,西安,710062;西安市地下铁道有限责任公司,陕西,西安,710018;西安科技大学,测绘学院,陕西,西安,710054;西北大学,城市与环境学院,陕西,西安,710127【正文语种】中文【中图分类】TD175+.5在地铁盾构施工中，隧道贯通是施工过程中非常重要的技术环节，直接关系到工程的质量，一般是由开挖井向吊出井掘进施工的单向贯通工程，贯通要求精度很高，不少城市在这方面出现过不同程度的问题，造成了很大的损失。

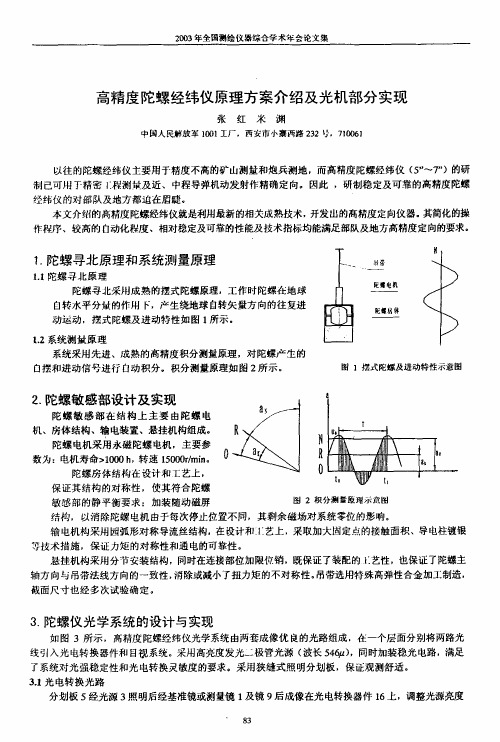

高精度陀螺经纬仪原理方案介绍及光机部分实现
高精度陀螺经纬仪原理方案介绍及光机部分实现
张 红 米 渊
中国人民解放军 １ ０ ０ １ 工厂 ，西安市小寨西路 ２ ３ ２兮。７ １ ０ ０ ６
以往的陀螺经纬仪上 要用于精 度不高的 矿山测量和炮兵测地， 而高精度陀螺经纬仪 （ ５ ＂ － ７ ＂ ） 的 研 制己 可用于 精密 １ ： 程测址 及近、中程导弹机动发射作精确定向。因此 ，研 制稳定及可靠的高 精度陀螺 经纬仅的对部队及地方都迫在眉睫。 本文介 绍的高 精度陀螺经纬仪就是 利用最新的 相关 成熟 技术， 开 发出的高 精度定向仪器。 其简化的 操 作 程序、 较高的白 动化程 度、相 对稳定及可靠的 性能 及技术指标均能满足部队 及地方高 精度定向 的要 求。
３ ． ４目视系统中透镜 ７ 焦距 Ｆ ＇ ７ 的选定 在目 视系统中，透镜 ７焦距 Ｆ ７ 的选择除考虑空间
位置外，土 要考虑反光镜 １ 的摆动量与 日镜分划板位移 Ｉ ａ ． 的关系 ，如图 ５所示 。 反光镜摆 动 ａ ，则光线偏转 ２ ａ ，根据光学成像及 儿 何关系可计 算出在 目镜分划板上 的位 移量：
１ ２ 后通过物镜７ 以平行光射向基准镜或测 量镜 １ ，反射后的光线仍经物镜 ７聚集在
目镜分划板 上，供 人眼步进跟踪观测 。
３ ３ 积分电路中光学透镜焦距的选择及与 光敏元件的匹配 在积分光路中， 透镜 ９ 的焦距 Ｆ ４ 的选 择除考虑位置空间外，主要考虑反 光镜的
摆动量 与光敏 元件位 移量大小的关系 。如
如图 ３ 所示，高精度陀螺经纬仪光学系统由两套成像优 良 的光路组成。 在一个层面分别将两路光 线引入光电 转换器件和目 视系统。 采用高亮 度发光乙极管光源 （ 波 长５ ４ ６ Ｕ ， ） ， 同时 加装稳光电路， 满足 了 系统对光强稳定性和光电转换灵敏度的要求。采用狭缝式照明分划板， 保证观测舒适。 ３ ． １ 光电转换光路
陀螺经纬仪精密定向及误差分析论文
8摘要陀螺经纬仪是一种将陀螺仪和经纬仪结合成为一体的、全天候，并且不依赖于其他条件就能测定真北方向的精密定向仪器，有着广泛的应用。
随着科学和技术、工程建设与经济建设的快速发展，对陀螺经纬仪定向精度要求越来越高，而国内外在高精度陀螺经纬仪定向精度方面的研究较少，尤其是在陀螺经纬仪定向精度评定规范以及外界因素对陀螺经纬仪定向精度的影响方面的研究成果欠缺。
因此，本文探讨了陀螺经纬仪定向精度的有关问题。
本论文主要研究情况如下：首先，对于陀螺经纬仪的具体构造和陀螺经纬仪的具体工作原理做出了相应的理论分析。
详细阐述了陀螺仪的结构和功能以及陀螺经纬仪的定向原理。
其次，在相应的理论指导之下，详细的介绍了几种具体的测量方法。
分别根据陀螺仪经纬仪的跟踪和不跟踪两种情况来具体来进行数据的获取和处理。
在不跟踪状态下对中天法、时差法以及三点法等进行具体的理论分析和实际操作。
最后，在对中天法和逆转点法两种工作方式做理论上的分析。
在定向精度和误差等具体环节上分析，得出比较适合应用的数据获取方法，也就所谓的观测方法。
关键字：陀螺经纬仪，结构和功能，定向原理，观测方法，误差分析AbstractThe theodolite is a gyro and theodolite combined into one , all-weather , and does not depend on other conditions can be measured precision orientation apparatus to true north , has a wide range of applications .With the rapid development of science and technology, engineering, construction and economic construction , the directional accuracy of the theodolite have become increasingly demanding , and less at home and abroad in high-precision gyro theodolite directional accuracy , especially in the directional gyro theodolite accuracy assessment lack of research results of the specification and the impact of external factors on the directional gyro theodolite accuracy . Therefore, this article discusses the issues related to directional accuracy of the theodolite . This thesis is as follows : First, for the specific structure of the gyro theodolite and gyro theodolite works to make the theoretical analysis . Elaborated on the structure and function of the gyroscopes and orientation principle .Second, under the theoretical guidance , described in detail several specific methods of measurement . Gyro theodolite tracking and not tracking the two situations specific to the data acquisition and processing , respectively . For example, in the state does not track the transit method, difference method , and three-point method of theoretical analysis and practical .Finally, the theoretical analysis of the two methods of work of the transit law and reverse the point method . Directional accuracy and error analysis of the specific areas of analysis, to draw more suitable for data acquisition applications , there is theso-called methods of observation .Keywords: Theodolite , the structure and function , directional principle , observation method , error analysis目录目录摘要 (I)Abstract (II)目录 (II)第一章绪论................................................................................................................................ - 1 -1.1本课题研究的背景及意义........................................................................................... - 1 -1.2陀螺经纬仪精密定向的研究现状及发展趋势........................................................... - 2 - 第二章陀螺经纬仪的构成........................................................................................................ - 4 -2.1陀螺经纬仪的分类....................................................................................................... - 4 -2.2 陀螺经纬仪结构组成.................................................................................................. - 4 -2.2.1 灵敏部.............................................................................................................. - 5 -2.2.2 光学观测系统.................................................................................................. - 5 -2.2.3 紧锁限幅结构.................................................................................................. - 7 -2.2.4 机体外壳.......................................................................................................... - 7 - 第三章陀螺经纬仪精密定向原理............................................................................................ - 8 -3.1 陀螺仪简介.................................................................................................................. - 8 -3.1.1 陀螺仪的基本特征（陀螺仪的进动性和定轴性）...................................... - 8 -3.1.2 陀螺仪转动的微分方程................................................................................ - 10 -3.1.3 摆式陀螺仪的运动方程................................................................................ - 10 -3.2 陀螺经纬仪定向观测方程........................................................................................ - 13 -3.2.1 陀螺轴的自由摆动方程................................................................................ - 14 -3.2.2 跟踪状态下陀螺轴的摆动方程.................................................................... - 15 -3.2.3 经纬仪照准部固定状态下陀螺轴的摆动方程............................................ - 16 - 第四章陀螺经纬仪定向实验.................................................................................................. - 19 -4.1逆转点法数据获取及数据处理方法......................................................................... - 19 -4.1.1逆转点法数据获取（陀螺经纬仪的操作步骤）......................................... - 19 -4.1.2 逆转点法数据处理方法................................................................................ - 20 -4.2 中天法的数据获取以及数据处理方法.................................................................... - 21 -4.2.1 中天法的数据获取（陀螺经纬仪的操作步骤）........................................ - 21 -4.2.2 中天法数据处理方法.................................................................................... - 22 -4.3 具体数据获取处理.................................................................................................... - 25 -4.4 总结不跟踪式观测的几种简易方案........................................................................ - 30 -4.4.1 中天法............................................................................................................ - 33 -4.4.2 时差法............................................................................................................ - 35 -4.4.3 改化振幅法.................................................................................................... - 36 -4.4.4 三点快速法.................................................................................................... - 37 - 第五章陀螺经纬仪定向方法的精度分析.............................................................................. - 39 -5.1 影响陀螺经纬仪定向精度的各种因素.................................................................... - 39 -5.2 陀螺经纬仪精密定向中误差来源分析................................................................ - 40 - 第六章陀螺经纬仪定向方法对比分析结论.......................................................................... - 41 - 参考文献.................................................................................................................................... - 43 - 致谢及声明................................................................................................................................ - 44 -第一章绪论1.1本课题研究的背景及意义陀螺经纬仪是一种将陀螺仪和经纬仪结合成一体的、并且不依赖其他条件能够测定真北方位的精密物理定向仪器，广泛应用于测绘工作中，特别是矿山、隧道、海洋、森林和军事等隐秘地区的定向测量和快速测量，解决了传统定向方法精度低、工作量大及定向时间长等缺点。
利用逆转点法进行陀螺经纬仪定向
5.仪器在操作时严格按仪器操作规程操作。
这次实验中我们学习了陀螺经纬仪一测回定向的作业方法，尤其学习了逆转点法的精密定向过程。学习了逆转点法的理论过程和实际的仪器操作。对逆转点法的读数过程有了更加深入的理解。也学习了陀螺经纬仪的悬带零位测量和陀螺经纬仪的粗略找北。这次实验学习到了很多的新知识，收获颇丰，为今后的学习工作有很多的好处。
2、锁紧摆动系统，启动陀螺马达，待达到额定转速后，下放陀螺灵敏部，进行粗略定向，再制动陀螺并托起锁紧，将望远镜视准轴转到近似北方位置，固定照准部，把水平微动螺旋调到行程中间位置。
3、打开陀螺照明，下放陀螺灵敏部，进行测前悬带零位观测，同时用秒表记录自摆周期。零位观测完毕，托起并锁紧灵敏部。
4、启动陀螺马达，达到额定转速后，慢慢下放灵敏部到半脱离位置，稍停数秒，再全部下放。用水平微动螺旋微动照准部，让光标像与分划板零刻划线随时重合，在摆动到逆转点时，连续读取5个逆转点读数。然后锁紧灵敏部，制动陀螺马达。
指导教师意见
成绩评定： 指导教师签字：
年月日
备注
注：综合训练结束时，由实习学生填写本表后，交指导教师和教学单位签署意见，最后交所在教学单位归档保管。
4.求算子午线收敛角
子午线收敛角由仪器安置点的位置决定，可以根据仪器安置点的高斯平面坐标查出。
5.求井下定向边的坐标方位角
定向边的坐标方位角=定向边的地理方位角-子午线收敛角
（二）采用逆转点法陀螺经纬仪一测回定向的作业方法：
1、严格整置经纬仪，以一个测回测定待定和已知测线的方向值，然后将仪器大致对正北方。
5、进行测后零位观测
6、以一个测回测定待定和已知测线的方向值
测绘专业实验实习—— 陀螺经纬仪定向方法实验指导书
实验四 陀螺经纬仪定向方法一、实验目的了解陀螺仪定向的原理，熟悉陀螺仪常用的定向方法，学会使用逆转点法和中天法进行精密定向。
二、实验仪器索佳GP-1陀螺全站仪1台，三脚架1个，棱镜1个。
三、陀螺仪一次测定作业流程本实验为演示实验，由指导教师结合PPT 及仪器操作进行演示教学。
1、陀螺仪悬挂带零位观测【原理】悬挂零位是指陀螺马达不转时，陀螺灵敏部受悬带和导流丝扭力作用而引起扭摆的平衡位置，即扭力矩为零的位置。
观测三次。
在陀螺观测开始之前和结束之后，要作悬带零位观测，相应简称为测前零位和测后零位观测。
【方法】测定悬挂零位时，先将全站仪整平并固定照准部，下方陀螺灵敏部（不启动马达），从读数目镜中观测灵敏部的摆动，在分划板上连续读三个逆转点的读数，估读到0.1格。
()132122L a a a =++⎡⎤⎣⎦2、陀螺仪粗定向在测定已知边和定向边的陀螺方位角之前，首先进行粗略定向，即把全站仪望远镜视准轴置于近似北方向。
3、精密定向（逆转点法）粗定向后，全站仪转到粗定向的北方向，再次下放陀螺，控制摆幅在5~8格之间，用逆转点法通过全站仪精确跟踪逆转点。
[]131224*********a a N a a a N a N N n +⎛⎫=+ ⎪⎝⎭+⎛⎫=+ ⎪⎝⎭=-……4、精密定向（中天法）首先通过逆转点法确定陀螺北方向在±20′内，然后托起陀螺；再放陀螺使其摆幅在8~10格之间，用中天法开始观测；至少测量2个周期。
5、测后零位。
四、陀螺仪一次定向作业流程1、在地面已知边上测定仪器常数由于陀螺轴衰微弱的摆动系数保持不变，故其摆动的平衡位置可以仍未是假想的陀螺主轴稳定的位置。
陀螺主轴虽然指示出真北方向，但是这个方向必须借助陀螺仪光学系统读数。
由于陀螺主轴与陀螺仪光学系统的光轴以及经纬仪视准轴不在同一竖直面捏，因而陀螺仪的指向与地理子午线N 不重合，两者之间的差值称为仪器常数∆（与磁偏角概念不同）。
陀螺经纬仪定向的作业过程
陀螺经纬仪定向的作业过程我有个朋友，叫老张，是个测绘工程师。
老张这人，长得五大三粗，一脸络腮胡子，说话嗓门大，走路带风。
可他干起活来，那叫一个细致入微，尤其是用陀螺经纬仪定向的时候，简直比绣花还精细。
那天，老张接了个活儿，要去给一座新建的大桥做定向。
这桥可不一般，跨江而过，足有好几百米长。
老张带着他的宝贝陀螺经纬仪，一大早就出发了。
到了现场，他先是在桥头找了个平坦的地方，把仪器架好。
那仪器，银光闪闪的，像个精致的钟表，老张小心翼翼地摆弄着，生怕碰坏了。
“老张，这玩意儿真能测准吗？”我站在一旁，好奇地问。
老张抬头看了我一眼，咧嘴一笑：“你别看它小，这可是高科技，比咱们老祖宗用的罗盘可准多了。
”说着，他开始操作仪器。
只见他先是对准了远处的目标，然后轻轻转动旋钮，仪器上的指针开始缓缓移动。
老张眯着眼睛，仔细观察着指针的变化，嘴里还念念有词：“左偏0.5度，右偏0.3度，再调一下……”我站在一旁，看得眼花缭乱。
老张这人，平时大大咧咧的，可一干起活来，就像变了个人似的，专注得让人不敢打扰。
“好了！”老张突然一声大喝，吓了我一跳。
他满意地看着仪器上的指针，脸上露出了得意的笑容。
“这就完了？”我有些不敢相信。
“完了。
”老张点点头，“这桥的方位已经定好了，误差不超过0.1度。
”我听了，不禁竖起大拇指：“老张，你这手艺，真是绝了！”老张嘿嘿一笑，拍了拍我的肩膀：“这算啥，干我们这行的，就得精益求精。
你别看这小小的陀螺经纬仪，它可是咱们测绘人的眼睛，一点儿都不能马虎。
”我点点头，心里对老张的敬佩又多了几分。
这人啊，别看外表粗犷，内心却细腻得很。
他用那小小的仪器，为大桥定下了精准的方位，也为我们这些外行人，上了一堂生动的测绘课。
老张收拾好仪器，准备离开。
我看着他那高大的背影，忽然觉得，这人就像那陀螺经纬仪一样，虽然不起眼，却有着不可替代的价值。
陀螺经纬仪定向的一般步骤
陀螺经纬仪定向的一般步骤
陀螺经纬仪定向的一般步骤如下：
1. 设置初始位置：将陀螺经纬仪放置在所需定向的位置上，并设置初始方向。
2. 准确校准：使用校准程序或方法，对陀螺经纬仪进行准确的校准，以确保其读数的准确性。
3. 启动和稳定化：启动陀螺经纬仪，并等待其稳定，使其读数不再有明显变化。
4. 进行定向操作：根据陀螺经纬仪的读数和所需的定向目标，进行相应的定向操作。
可以通过转动陀螺经纬仪来实现定向。
5. 监测和调整：持续监测陀螺经纬仪的读数，并根据需要进行调整，以确保定向的准确性。
6. 完成定向：当陀螺经纬仪的读数稳定在目标值时，定向完成。
记录定向结果并进行后续处理或分析。
需要注意的是，陀螺经纬仪定向可能还涉及其他特定的操作步骤，具体的步骤和方法可能会有所不同，取决于所使用的具体陀螺经纬仪的型号和要求。
因此，在进行陀螺经纬仪定向之前，应详细阅读相关的设备说明书，并按照其要求操作。
简述陀螺经纬仪定向的主要内容
简述陀螺经纬仪定向的主要内容
陀螺经纬仪定向是指使用陀螺经纬仪来定位和导航时，对载体位置、航向、航速等进行定向的一种技术。
这种技术由三部分组成：陀螺经纬仪、信号处理器和定位数据库。
一、陀螺经纬仪
陀螺经纬仪（gyroscopic compasses）是一种采用陀螺仪原理的测量仪器，它能够测出地球自转和航行距离。
它的主要原理是：假设地球的自转旋转方向不变，空间内的惯性外框与地球的外框是一致的，那么只需要知道航行距离就可以测量出地球的旋转角度。
陀螺经纬仪由一组大型陀螺仪和支架组成，可以测量地球自转的旋转角度。
二、信号处理器
陀螺经纬仪的信号处理器是解算陀螺经纬仪测量出的地球自转
角度，并将其转换成地球表面上航行对应的航向方位和航行距离，以及航行者在地球表面上的经纬度位置。
三、定位数据库
定位数据库提供了载体在地球表面上定位时，所需要的地理信息，包括航行者所在地点经纬度、海拔高度、地形、气候等。
定位数据库中的信息是通过GPS和地形测量技术来收集的，可以提供精确的定位信息，这些信息的汇总就是定位数据库。
以上就是陀螺经纬仪定向的主要内容。
陀螺经纬仪定向主要依靠陀螺经纬仪、信号处理器以及定位数据库等来实现载体定位、航向定位和航行距离测量。
陀螺经纬仪定向技术已经广泛应用于航空、商业
航行、军事行动及旅游导游等方面，在实现人与机器的协同智能定位方面发挥着重要作用。
陀螺经纬仪计算软件设计与实现
陀螺经纬仪计算软件设计与实现
蒙恬
（ 西安铁路职业技术学院 陕西西安 ７ １ ０ ６ ０ ０ ）
摘要 ： 近年 来， 随着地 下工程技 术的不 断发展， 地 下工程数 量及规 模上均有 较 大提 高。 陀螺 经 纬仪 通常应 用于长 、 大地 下工程 测 量， 对隧道 内导线 测量积 累误 差进行 纠正， 以保证 隧道贯通精 度。 但是， 陀螺 经纬仪数据 计算通 常需要 专业测量人 员进行 处理 。 本 文设计 了陀螺 经纬仪计 算软件， 实现 了 陀螺 经纬仪数 据计 算的 自动化， 为 陀螺 经纬仪 的广 泛应用提 供 了基 础 。
ｙ ＝ ｓ ｉ ｒ ａ Ｂ ． ｆ ＋ ｓ ｉ ｎ Ｂ ｃ ｏ ｓ Ｂ ・ ｌ ＋ ３ １ ７ ＋ ２ ｒ ／ Ｊ ， ｓ ｉ ｎ Ｂ ｃ ｏ ８ Ｂ ・ （ ２ 一 ｆ ） ｆ ｊ ＋ Ｄ （ ｒ ）
（ ３ ）
其中， ｔ ； ｔ ａ ｎ Ｂ ， ｒ ／ ＝ ｅ ｒ ． Ｃ Ｏ Ｓ Ｂ （ ｅ ｔ 为第二偏心率） ， Ｂ 为纬度 ， ｌ 为经差。 也可以通过查表法求得测站点子午线收敛 角。 （ ３ ） 仪器常数计算算法 。 仪器常数的计算主要通过地面边 陀螺方 位角与地面边真方位角 的 对 比得 出， 主要用于对井 下陀螺经纬仪定
据仪器常数对地下陀螺经纬仪测量结果进行改正， 求得地 下边 的坐
２陀螺经纬仪测量过程
公式如 下： 陀螺 经纬仪测量包括以下过程 ： （ １ ） 在地面 已知坐标方位角的测 标方位角。 地 下 ＝ 地 — △ 一 地 （ ５ ） 线端 点上架设 陀螺 经纬仪 ， 进行２ 至３ 个测回的测量 ， 同时配合 全站 通过 以上几部计算 ， 便可得到最终所求地下边坐标方位角 。 通 仪测得角度得 到已知测线的陀螺方位角。 通过与实际计算得到 的测 导 线进行改正， 可 以有效改 线真北方位角 比较 ， 可 以求得仪器常数。 （ ２ ） 在地 下导 线边上进行 陀 过测量所得到的陀螺经纬仪成果对洞 内 善误差积累问题 ， 保证地 下贯通工程顺利完成 。 螺经纬仪测量 。 在洞内导线边端点上架设 陀螺 经纬仪 ， 进行２ 个测 回 的陀螺经纬仪测量 ， 同时配合全站仪测得角度得 到未知测线的陀螺 ４计算软件实现 方位角。 如果洞内有多条导线边 ， 按照同样方法测量其陀螺方位角 。 Ｍｉ ｃ ｒ ｏ ｓ ｏ ｆ ｔ ￣ 司开 发的Ｖ ｉ ｓ ｕ ａ ｌ Ｂ ａ ｓ ｉ ｃ Ｓ－ － 种 由面 向对象 的、 ？ 结 （ ３ ） 地 下测量工作完成后 ， 按步骤（ １ ） 重新 回到地面原测线测定 ， 得到 构化的、 模块化 的可视化程序设计语言。 其最初源 自 于Ｂ Ａ Ｓ Ｉ Ｃ 语 言。 另一个仪器 常数 ， 如果前后两个仪器常数变化较小 ， 则取平均值作 ｖ Ｂ拥有 图形用户界面和快速应用程序开发系统 。 程序员可以轻松 的 为本次陀螺经纬仪测量 的最终仪器常数值。 （ ４ ） 通过计算获得最终地 下坐标方 位角测量结果 。 ， 由此可见 ， 陀螺经纬仪计算过程主要包 括 ： 地面 已知边坐 标方 位角的计算 ， 测站 点子午线 收敛角计算 ， 仪器常数计算 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 陀螺经纬仪测前、测后零位观测模拟
2.1 设计功能 在陀螺经纬仪粗略定向，打开陀螺照明，下放陀螺灵敏部后，要进行 测前悬带零位观测。此部分的模拟器功能就是模拟悬带零位的整个观 测、记录的使用过程，从而在一定程度上起到陀螺操作前的教学作用。
Your company slogan
Your company slogan
4 应用实例和结论
4.1 内业计算软件应用实例 内业计算软件所用数据为矿山测量学中陀螺经纬仪定向记录中包含 了计算结果的已有数据。 4.2 模拟器应用演示 4.3结论 本设计基本实现了陀螺经纬仪的定向模拟过程，实现了逆转点法 内 业数据的计算机自动计算、处理。
Your company slogan
1 陀螺经纬仪内业计算软件
1.3.2 子午线收敛角的计算 ①给出一经度L，计算中央子午线（六度带） 输入：经度L，单位：度 返回：L0，单位：度 Private Function L0(ByVal L As Double) As Double Dim n As Integer n = Int(L / 6#) + IIf(L > (Int(L / 6#) * 6), 1, 0) L0 = n * 6 - 3 End Function
Your company slogan
1 陀螺经纬仪内业计算软件制作
1.3计算方法 1.3.1度分秒的转换
角度转换为弧度 d = pi * (a + b / 60 + c / 3600) / 180 弧度转换为角度 a4 = 180 * h / pi a1 = Int(a4) a2 = Int((a4 - a1) * 60) a3 = (a4 - a1 - a2 / 60) * 3600
题目：陀螺经纬仪定向模拟器的设计与实现
学生姓名： 宫亚强 学 号：07083145 专 业：测绘工程 指导老师： 顾和和 答辩日期： 2012年6月15日
毕业设计主要内容
1
陀螺经纬仪定向内业计算软件制作
2Байду номын сангаас
陀螺经纬仪测前、测后零位观测Flash模拟
3
陀螺经纬仪逆转点读数跟踪Flash模拟
4
应用实例和结论
Your company slogan
地表移动观测站数据处理
2.4 计时秒表的制作 ①制作文字提示层和秒表矩形轮廓 ②制作暂停、开始和复位按钮 ③制作三个动态文本框用来显示分、秒、毫秒 秒表计时器由两个帧构成，由getTimer（）函数返回swf文件开 始 播放后经过的毫秒数。两帧的时间差在第二帧中为fen、miao、 haomiao动态文本框赋值，并设置合理的输出格式。
Your company slogan
1 陀螺经纬仪内业计算软件制作
1.1软件界面设计如图 1.2软件功能设计 本软件的设计功能有如下几点： ①子午线收敛角的计算 ②逆转点法仪器常数计算表格 ③井下定向边坐标方位角计算表格 ④仪器常数计算表 ⑤逆转点读数中值互差超限的判定、零位变化超限判定 ⑥计算成果的保存输出。
Your company slogan
1 陀螺经纬仪内业计算软件
②子午线收敛角计算,根据经纬度计算 输入：经度L，纬度B，单位：弧度 返回：单位，弧度 Public Function gama(ByVal B As Double, ByVal L As Double) As Double second_gama = dltL * Sin(B) * (1 + _ dltL * dltL * cosB * cosB * (1 + 3 * e1cosB * e1cosB + _2 * e1cosB * e1cosB * e1cosB * e1cosB) / 3 / rou / rou + _dltL * dltL * dltL * dltL * cosB * cosB * cosB * cosB * (2 - t * t) / 15# / rou / rou / rou / rou) gama = second_gama / 3600# / 180# * pi End Function
Your company slogan
1 陀螺经纬仪内业计算软件
1.4内业处理成果输出方法 软件以TXT文档的形式输出计算成果。输出方法如下： 利用VB中commonDialog控件弹出保存对话框，然后利用Print指 将计算数据一一录入Txt文档中。 Dim filename As String CommonDialog1.Filter = "txt|*.txt|" CommonDialog1.ShowSave filename = CommonDialog1.filename Open filename For Output As #1 Print #1, "陀螺经纬仪逆转点法精密定向记录" Print #1, “测线名称：”, Text1.Text 。。。。。。
Your company slogan
敬请各位老师批评指正！
Your company slogan
Your company slogan
2 陀螺经纬仪测前、测后零位观测模拟
2.3 实现过程 图层1：分别在1帧、20帧、40帧、60帧、80帧、100帧位置 处建立关键帧，按F6创建帧间动画。用来模拟红色光标经过0刻线及 逆转点处的情况。 图层2：分别在第1 、20、40、60、80、100帧处建立光标 移动的关键帧。在帧属性中依具体情况设置缓动为+25或-25。 图层3：制作开始控制按钮 图层4：插入做好的秒表计时器
Your company slogan
3 陀螺经纬仪逆转点读数跟踪模拟器
3.3.2 制作陀螺仪光标摆动模型及动态文本框 3.3.3 制作陀螺仪刻度盘 onClipEvent (keyDown) { if (Key.isDown(37)) { setProperty("", _x, _x - 0.100000); } // end if if (Key.isDown(39)) { setProperty("", _x, _x + 0.100000); }
Your company slogan
3 陀螺经纬仪逆转点读数跟踪模拟器
3.1 逆转点读数跟踪模拟器设计思路 逆转点读数跟踪模拟器的设计是由12个图层构成的，包括了动 作层（初始i，flag的值）、TLY旋钮层（模拟微动螺旋的旋转）、 复位按钮层（控制陀螺仪分划板复位）、TLY窗口层、秒表层（用来 计时）、光标层（模拟陀螺仪灵敏部下放后光标的摆动）、JWY读数 层以及各种文字标题层。12个图层共同构成了陀螺经纬仪定向模拟器。 3.2 逆转点读数跟踪模拟器设计功能 逆转点读数模拟器的设计就是为了模拟陀螺经纬仪灵敏部下放后， 通过经纬仪微动螺旋使光标像与分划板零刻线随时重合的跟踪过程。
Your company slogan
3 陀螺经纬仪逆转点读数跟踪模拟器
3.3.4 制作经纬仪微动旋钮模拟旋动元件 onClipEvent (keyDown) { if (Key.isDown(37)) { if (cxw._rotation < -10) { cxw._rotation = 0; 3.3.5 制作复位按钮 on (release) { window._x = 239.450000; window._y = 395.100000; }
2 陀螺经纬仪测前、测后零位观测模拟
2.2 设计思路 陀螺经纬仪测前零位模拟与测后零位模拟归为一类，其实现方法 是相同的。陀螺仪目镜窗口中的红色光标从中间向两侧移动的速度是 逐渐变慢的，而从两侧向中间移动的速度是逐渐变快的，利用Flash 中帧属性中的补间---缓动设置即可实现。 整个Flash模拟过程由四个图层构成： 第一个图层用于设计界面； 第二个图层用于设计红色光标的移动； 第三个图层控制整个模拟器的播放与运动 第四个图层用来设置秒表计时器
Your company slogan
3 陀螺经纬仪逆转点读数跟踪模拟器
3.3 实现过程 3.3.1制作经纬仪刻度盘 onClipEvent (keyDown) { if (Key.isDown(37)) { kedu._x = kedu._x - 0.150000; } // end if if (Key.isDown(39)) { kedu._x = kedu._x + 0.150000; } // end if }
