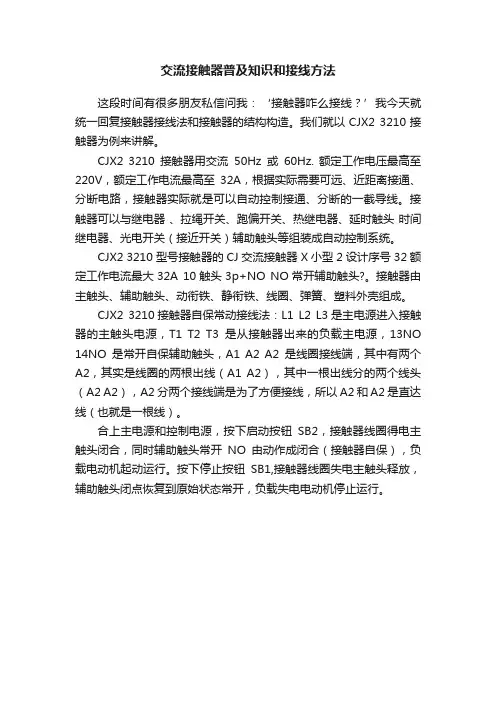

交流接触器普及知识和接线方法
交流接触器普及知识和接线方法
这段时间有很多朋友私信问我：‘接触器咋么接线？’我今天就统一回复接触器接线法和接触器的结构构造。我们就以CJX2 3210接触器为例来讲解。
CJX2 3210接触器用交流50Hz或60Hz. 额定工作电压最高至220V，额定工作电流最高至32A，根据实际需要可远、近距离接通、分断电路，接触器实际就是可以自动控制接通、分断的一截导线。接触器可以与继电器 、拉绳开关、跑偏开关、热继电器、延时触头 时间继电器、光电开关（接近开关）辅助触头等组装成自动控制系统。
CJX2 3210 型号接触器的 CJ交流接触器 X小型 2设计序号 32额定工作电流最大32A 10触头3p+NO NO常开辅助触头?。接触器由主触头、辅助触头、动衔铁、静衔铁、线圈、弹簧、塑料外壳组成。
CJX2 3210接触器自保常动接线法：L1 L2 L3是主电源进入接触器的主触头电源，T1 T2 T3是从接触器出来的负载主电源，13NO
14NO是常开自保辅助触头，A1 A2 A2是线圈接线端，其中有两个A2，其实是线圈的两根出线（A1 A2），其中一根出线分的两个线头（A2 A2），A2分两个接线端是为了方便接线，所以A2和A2是直达线（也就是一根线）。
合上主电源和控制电源，按下启动按钮SB2，接触器线圈得电主触头闭合，同时辅助触头常开NO由动作成闭合（接触器自保），负载电动机起动运行。按下停止按钮SB1,接触器线圈失电主触头释放，辅助触头闭点恢复到原始状态常开，负载失电电动机停止运行。
交流接触器及热继电器培训
1 交流接触器及热继电器培训
交流接触器式用于远距离频繁地接通和断开交直流主电路和大容量控制回路的一种低压电器，在大多数情况下起控制的对象是电动机，但也可以用于其他电力负载如加热器，电炉等。接触器具有控制容量大，操作频繁的，寿命搞，能远距离控制等优点，同时还具有低压释放的保护功能，所以在电气控制系统中应用十分广泛。
一、交流接触器结构
交流接触器主要有触点系统，电磁机构，灭弧装置和其他部件组成。
1、电磁机构
电磁机构的作用是讲电磁能转换成机械能，控制触点的闭合或断开。交流接触器一般采用衔铁绕轴转动的拍合式点此机构和衔铁做直线运动的电磁机构。由于交流接触器的线圈通电，在铁心中存在磁滞和涡流损耗，会引起铁芯发热，为了减少涡流损耗，磁滞损耗，以免铁芯过度发热，铁芯由硅钢片叠合而成。同时，为了减少机械振动和噪声，在静铁芯极面上装有短路环。
2、触点系统
触点是接触器的执行元件，用来接通和断开电路。交流接触器一般采用双断开有主触点和辅助触点之分，主触点用以通断主电路，辅助触点用以通断控制回路。主触点容量大，一般有三对常开触点；辅助触点容量小，通常有两对常开，
2 常闭触点，且分布在主触点两侧。，。
3、灭弧装置
容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，采用双断开桥式触点以利于灭弧，其上有陶瓷灭弧罩，对于大容量的交流接触器常采用栅片灭弧。
4、其他部分
交流接触器其他部分主要有底座，反力弹簧，缓冲弹簧，触点压力弹簧，传动结构和接线柱。反力弹簧的作用是当吸引线圈断电时，迅速使主触点和动合辅助触点断开，缓冲弹簧的作用是缓冲衔铁在吸合时对静铁芯和外壳的冲击力；触点压力弹簧的作用是增加动、静触点之间的压力，增大接触面积以降低接触电阻，避免触点由于接触不良而产生过热灼伤，并有减振作用。
5、工作原理
交流接触器的工作原理如图1.20所示。当交流接触器电磁系统中的线圈6、7间通入交流电流以后，铁芯8被磁化，产生大于反力弹簧10弹力的电磁力，将衔铁9吸合。一方面，带动了动合主触点1、2、3的闭合，接通主电路；另一方面，动断辅助触点【在4和5处】首先断开，接着动合辅助触点【也在4和5处】闭合。当线圈断电或外加电压太低时，在反弹簧10的作用下衔铁释放，动合主触点断开，切断主电路；动合辅助触点先断开，动断辅助触点后恢复闭合。在图1.20中，11-17和21-27为各触点的接线柱。
交流接触器(课用)课件
未知驱动探索，专注成就专业
1
交流接触器(课用)课件
引言
交流接触器是一种电器元件，常用于控制交流电路的开关操作。它是一种电磁继电器的特殊类型，能够实现高效、可靠的控制。本课件旨在介绍交流接触器的基本原理、结构和工作原理，帮助学生深入理解和掌握该元件的应用。
1. 交流接触器的定义和应用领域
1.1 定义
交流接触器是一种电气控制装置，通过电磁力作用来控制电路的开关操作。它能够在控制回路中实现电器的远距离控制，并且具有高可靠性和灵活性。
1.2 应用领域
交流接触器广泛应用于以下领域： - 电力系统中的电动机控制 - 自动化系统中的信号传输和控制 - 电磁起爆装置中的控制开关
2. 交流接触器的基本结构
2.1 线圈
交流接触器的线圈是由大量的绕组组成的，能够产生强大的电磁力。线圈通常由绝缘漆包线绕成，以确保绝缘和安全性能。 未知驱动探索，专注成就专业
2
2.2 吸引芯
交流接触器的吸引芯是由铁磁材料制成的，它能够吸引线圈产生的电磁力，并实现电器的开关操作。
2.3 触点
交流接触器的触点用于实现电器开关的控制。触点通常由导电材料制成，能够承受较大的电流和电压。触点通常分为主触点和辅助触点两种。
3. 交流接触器的工作原理
3.1 吸合过程
当交流接触器的线圈通电时，线圈中产生的电磁力会将吸引芯吸引到线圈的磁感应强区域，从而使触点闭合，电路得以通断。
3.2 分离过程
当交流接触器的线圈断电时，线圈中的电磁力消失，吸引芯会迅速分离，并使触点打开，电路断开。
3.3 控制信号
交流接触器的控制信号通常是由外部电路提供的。当外部电路满足一定的条件时，控制信号将激活交流接触器的线圈，从而使触点闭合。 未知驱动探索，专注成就专业
3
4. 交流接触器的性能参数
4.1 额定电压和额定电流
交流接触器的额定电压和额定电流是指其正常工作状态下能够承受的最大电压和电流。
4.2 联结数量和联结方式
交流接触器基础知识及原理_交流接触器接线图
1 交流接触器基础知识及原理_交流接触器接线图
交流接触器是工业控制中常用的元器件，通常交流接触器有三组主触点，一组或者两组辅助触点，其目的是为了低压控制高压，或者远距离控制。
电气：KM
电气符号：
交流接触器的控制电压分AC220V，380V，24V，DC24V等，对于24V来说，购买的时候一定要说明是直流还是交流，不要简单说成24V。
交流接触器有三组常开主触点，通常控制三相电源或者单相电源的通断。
控制线圈为A1、A2触点，用于控制主触点的开合。
辅助触点有一常开、一常闭、一常开一常闭等几种组成，一般选择常开（NO）触点的，用来给控制回路进行反馈或者用于交流接触器的自锁。
为控制三相380V回路通断的接线
交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开，常闭点NC闭合接 2 通。 为控制单相220V回路的接线。

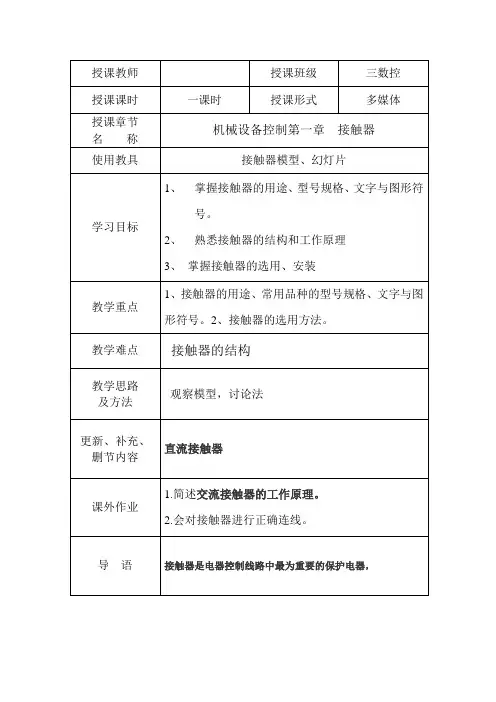

(接触器)
授课教师 授课班级 三数控
授课课时 一课时 授课形式 多媒体
授课章节
名 称 机械设备控制第一章 接触器
使用教具 接触器模型、幻灯片
学习目标 1、 掌握接触器的用途、型号规格、文字与图形符号。
2、 熟悉接触器的结构和工作原理
3、 掌握接触器的选用、安装
教学重点 1、接触器的用途、常用品种的型号规格、文字与图形符号。2、接触器的选用方法。
教学难点 接触器的结构
教学思路
及方法 观察模型，讨论法
更新、补充、
删节内容 直流接触器
课外作业 1.简述交流接触器的工作原理。
2.会对接触器进行正确连线。
导 语 接触器是电器控制线路中最为重要的保护电器，
1 授课主要内容或板书设计
交流接触器
一、交流接触器的定义：
交流接触器是一种自动的电磁式开关，适用于远距离频繁地接通或断开交直流主电路及大容量控制电路。
二、交流接触器的结构（1）电磁机构
（2）触电系统
（3）灭弧装置
三、交流接触器的工作原理：
当接触器的线圈通电后，线圈中流过的电流产生磁场，使铁心产生足够大的吸力，克服反作用弹簧的反作用力，将衔铁吸合，通过传动机构带动三对主触头和辅助常开触头闭合，辅助常闭触头断开。当接触器线圈断电或电压显著下降时，由于电磁吸力消失或过小，衔铁在反作用弹簧力的作用力复位，带动各触头恢复到原始状态。
四、交流接触器的图形符号和文字符号
五、交流接触器的选用原则
六、交流接触器的安装与维护
七、课堂练习：
八、布置作业：1.简述交流接触器的工作原理。
2.会对接触器进行正确连线。
2 课堂教学安排
教学过程 主要教学内容及步骤
1、定义
2、分类
3结构
4工作原理
5、交流接触器的选用 接触器是一种自动的电磁式开关，适用于远距离频繁地接通或断开交直流主电路及大容量控制电路。其主要控制对象是电动机，也可用于控制其它负载。它不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，因而在电力拖动系统中得到了广泛应用。
交流接触器知识(一)

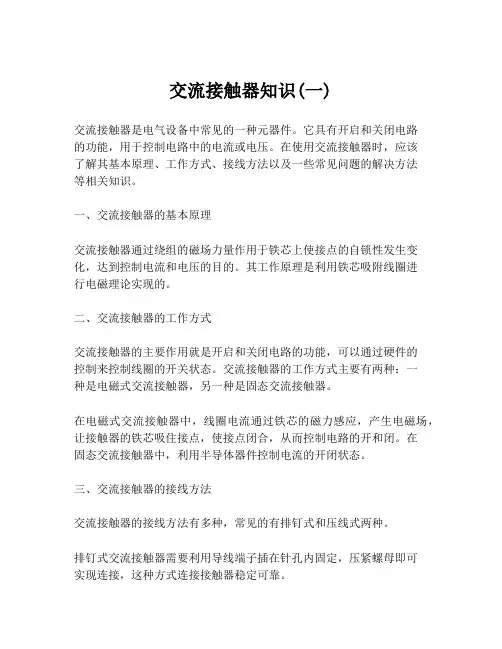

交流接触器知识(一)
交流接触器是电气设备中常见的一种元器件。它具有开启和关闭电路的功能，用于控制电路中的电流或电压。在使用交流接触器时，应该了解其基本原理、工作方式、接线方法以及一些常见问题的解决方法等相关知识。
一、交流接触器的基本原理
交流接触器通过绕组的磁场力量作用于铁芯上使接点的自锁性发生变化，达到控制电流和电压的目的。其工作原理是利用铁芯吸附线圈进行电磁理论实现的。
二、交流接触器的工作方式
交流接触器的主要作用就是开启和关闭电路的功能，可以通过硬件的控制来控制线圈的开关状态。交流接触器的工作方式主要有两种：一种是电磁式交流接触器，另一种是固态交流接触器。
在电磁式交流接触器中，线圈电流通过铁芯的磁力感应，产生电磁场，让接触器的铁芯吸住接点，使接点闭合，从而控制电路的开和闭。在固态交流接触器中，利用半导体器件控制电流的开闭状态。
三、交流接触器的接线方法
交流接触器的接线方法有多种，常见的有排钉式和压线式两种。
排钉式交流接触器需要利用导线端子插在针孔内固定，压紧螺母即可实现连接，这种方式连接接触器稳定可靠。
压线式交流接触器需要将电线的裸头卡入接触器内的接线槽，然后将卡紧拧紧，完成连接。这种方式连接简便，操作方便。
四、交流接触器的常见问题及解决方法
在交流接触器的使用过程中，常常会出现一些问题，比如接触不良、线圈电压不稳定等。这些问题可能会影响电路的正常工作，因此需要及时解决。
接触不良时，可以通过清洗金属板进行解决，也可以增强磁力来提高接触力，从而使线圈可以正常连接。当线圈电压不稳定时，可以检查线圈是否串联，检查连接点是否紧固，或者检查线圈本身的质量。
综上所述，交流接触器是电气控制领域中非常常见的元器件之一，运用广泛，对于其基本原理、工作方式、接线方法及常见问题的解决方法等知识应该深入了解。这些知识对于正常使用交流接触器、维护设备有着非常重要的意义。
交流接触器原理与符号以及端子识别
交流接触器原理与符号以及端子识别
交流接触器是用于控制电路中的电器设备的一种电器元件，它在工业自动化控制系统中起着重要的作用。交流接触器通常由控制电磁机构、主接点和辅助接点等部分组成。接下来将介绍交流接触器的工作原理、符号以及端子识别。
一、工作原理
交流接触器的工作原理主要是利用电磁吸合和释放的作用来控制主接点的通断。当输入控制信号通过电磁线圈时，电磁线圈内会产生电磁力，使可移动铁芯吸合到固定铁芯上，从而闭合主接点。当输入控制信号停止时，电磁线圈内的电磁力消失，可移动铁芯会被释放，主接点断开。通过这种方式，可以实现对电路的控制。
二、符号
交流接触器的符号是一种简化的图形表示，用于在电气图中表示交流接触器的位置和连接方式。交流接触器符号由一个矩形框表示整个接触器，框内包含一个由线圈和接点组成的符号。线圈部分通常由两个相互交叠的圆圈表示，表示电磁线圈。接点部分则由一条水平线和一个斜线组成，表示主接点和辅助接点。符号的形状和颜色通常遵循国际标准，以便工程师和技术人员能够迅速识别和理解。
三、端子识别
交流接触器通常有多个端子，用于连接电路中的各种设备和元件。为了正确连接交流接触器，需要对其端子进行正确的识别。常见的端子包括线圈端子、主接点端子和辅助接点端子。一般来说，线圈端子用来连接控制信号，主接点端子用来连接被控设备的电源线，辅助接点端子用来连接控制信号或其他设备。
端子通常标有数字或字母，例如A1、A2、13、14等，用于区分不同的端子。在连接交流接触器时，需要根据电气图纸或使用手册来正确连接各个端子，避免出现错误或故障。同时，还需要注意连接端子时的绝缘和固定，确保连接稳定可靠。
总之，了解交流接触器的工作原理、符号和端子识别对于正确使用和维护电气设备至关重要。通过学习和掌握这些知识，可以更好地理解和操作交流接触器，提高工作效率和安全性。希望以上内容能够对您有所帮助。
接触器基础知识
接触器基础知识
交流接触器（Alternating Current Contactor）广泛用作电力的开断和控制电路。
从用途来角度，交流接触器可分为：
一、工业用接触器，多为通用型号，常见型号主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列；
二、建筑及家用接触器，ABBESB系列、悍客HBC1系列、正泰NCH8系列、西门子3TF系列、施耐德ICT系列等。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定，铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。20A以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
下面就以最为常用的电磁式接触器为主进行介绍。
结构、符号与工作原理 交流接触器的结构及符号如下图所示，它主要由三组主触点、一组常闭辅助触点、一组常开辅助触点和控制线圈组成，当给控制线圈通电时，线圈产生磁场，磁场通过铁芯吸引衔铁，而衔铁则通过连杆带动所有的动触点动作，与各自的静触点接触或断开。交流接触器的主触点允许流过的电流较辅助触点大，故主触点通常接在大电汉的主电路中，辅助触点接在小电流的控制电路中。
有些交流接触器带有联动架，按下联动架可以使内部触点动作，使常开触点闭合、常闭触点断开，在线圈通电时衔铁会动作，联动架也会之运动，因此如果接触器内部的触点不够用时，可以在联动架上安装辅助触点组，接触器线圈通时联动架会带动辅助触点组内部的触点同时动作。
接触器、中间继电器的培训资料
1
接触器、中间继电器的培训资料
一、 接触器的用途、工作原理和分类
接触器是在正常工作条件下，主要用作频繁地接通或分断交、直流主电路，并且可以远距离控制的电器。其主要控制对象是电动机，也可以用于控制其他电力负载如电热器、电焊机、电容器和照明等。
接触器的触头系统可以用电磁铁、压缩空气或液体压力等来驱动，因而可以分为电磁接触器、气动接触器与液压接触器等。近年来还出现了由晶闸管组成的无触点接触点。本节主要介绍电磁接触器。电磁接触器由主触头、辅助触头、电磁铁、灭弧室及支架和外壳等组成。当电磁铁通电吸合时，常开主触头和常开辅助触头接通，常闭主触头和常闭辅助触头分断；电磁铁断电释放时，则相反。接触器的主触头用于接通和分断主电路，额定电流比较大，通常为数安到数百安，甚至高达数千安。而辅助触头用于接通和分断控制电路，额定电流只有5~10A。
二、 接触器的主要技术参数
1、额定电压 指主触头的额定工作电压。此外还应规定辅助触头及线圈的额定电压。
2、额定电流 指主触头的额定工作电流。它是在一定条件（额定电压、使用类别、额定工作制和操作频率等）下规定的，保证电器正常工作的电流什值。若改变使用条件，额定电流也要随之改变，目前生产的接触器的额定电流范围为6~4000A。
3、动作值 是指接触器的吸合电压和释放电压。部颁布标准规定接触器在线圈额定电压85%及以上时，应可靠吸合。释放电压不高于线圈额定电压的70%，交流接触器不低于线圈额定电压的10%，直流接触器不低于5%。
4、接通与分断能力 是指接触器主触头在规定条件下能可靠地接通和分断的电流值。在此电流值上，接通和分断时，不应发生熔焊、飞弧和过分磨损等。在低压电器标准中，按接触器的用途分类，规定了它的接通与分断能力，也称为使用类别。
5、机械寿命与电气寿命 接触器是频繁操作电器，应有较长的机械寿命和电气寿命，目前有些接触器的机械寿命已达一千万次以上。电气寿命是机械寿命的5~20%。
交流接触器结构与工作原理
交流接触器结构与工作原理
一、引言
交流接触器是一种常见的电气控制装置，广泛应用于工业、农业和居民领域。它是实现电动机控制和电路开关的重要元件之一。本文将重点介绍交流接触器的结构和工作原理。
二、交流接触器结构
交流接触器通常由电磁系统、触点系统和辅助系统组成。
1. 电磁系统
电磁系统由线圈、铁芯和磁极等组成。当线圈通电时，它会产生磁场。铁芯和磁极的作用是集中磁场，提高接触器的磁化效果。
2. 触点系统
触点系统包括主触点和辅助触点。主触点是控制电路的开关，它通常由静触点和动触点组成。辅助触点用于参与其他辅助功能的实现，例如电流过载保护和电压过低保护等。
3. 辅助系统 辅助系统通常包括线圈过流保护、过压保护和热继电器等。这些系统的作用是确保交流接触器的安全运行，保护电路和电动机。
三、交流接触器工作原理
交流接触器的工作原理是基于电磁感应和电路闭合的原理。
1. 吸合过程
当将交流接触器的线圈接通电源时，线圈中产生的磁场使得磁极产生吸力，使得动触点与静触点合拢。主触点的闭合导通使得主电路通电，电动机开始工作。
2. 分离过程
当线圈断电时，磁场消失，磁极失去吸引力。动触点受弹簧力的作用分离，主触点断开，主电路断电，电动机停止工作。
3. 辅助功能的实现
辅助系统如热继电器可以根据电流大小来判断电流是否过载，并及时切断电路，以保护电路设备的安全运行。同样地，过压保护和过流保护也是确保电路安全运行的重要辅助功能。 四、总结
交流接触器作为电气控制装置的重要组成部分，在电动机控制和电路开关中起着重要的作用。本文主要介绍了交流接触器的结构和工作原理。通过了解交流接触器的工作原理，可以更好地应用其在实际工程中，从而达到准确控制电路和延长电器设备的使用寿命的目的。交流接触器的结构和工作原理将为工程技术人员提供有关电气控制方面的更深入的知识和理解。
