水基防锈剂配方组成比例,防锈剂成分分析技术及生产工艺
水基防锈剂的研制
水基防锈剂的研制摘要：水基防锈剂是在使用过程中可以用水稀释的防锈剂。
其主要成分是抗锈蚀水溶性化合物、水溶性添加剂、溶剂和水。
由于用水代替有机溶剂，它具有环境保护、防火和对操作人员的轻微损害等优点。
含亚硝酸盐的水基防锈剂具有极佳的抗锈蚀性能，但亚硝酸盐具有剧毒性，与三乙醇胺一起使用时会产生间接致癌作用。
不含亚硝酸盐的水基防锈剂的抗锈蚀能力往往较弱，而且价格昂贵，用户难以接受。
关键词：水基防锈剂；环保；研制；合成单体前言防锈油主要用于钢铁产品的长期储存和防锈剂，但后续过程需要处理机油，使水锈剂研究成为国内外研究的热点。
水性防锈剂有多种，主要是无机和有机的。
大多数有机防锈剂使用脂肪酸、酒精、烯烃、聚丙烯、磷、甲基肉桂碱金属盐等。
它们主要通过物理和化学吸附方式附着在金属表面上，金属表面的状况发生变化，以防止锈蚀。
近年来，水性防锈剂发展成为有机防锈剂。
本研究报告的现有水性防锈剂存在防锈剂性能差、防锈膜不易干燥、涂料应用不良、涂料黏附性差等问题，不能达到防锈油的更换防锈效果。
一、防锈剂作用机理一般而言，抑制剂的作用机制可归纳为两类:第一类是基于金属表面电化学过程的电化学机制，用以解释抑制剂的作用；另一种是物理化学机制，根据金属表面的物理化学变化解释抑制剂的作用。
这两个机制之间有一定的联系。
抑制剂对金属腐蚀电化学过程的抑制作用表现为抑制作用，其根本原因是金属表面形成了保护膜层，金属表面发生了某些物理化学变化。
必须充分利用协同作用，以改善侵蚀效果。
在实际应用中，抑制剂通常不是单个组件，而是多个组件的组合。
二、工艺与试验1.水基防锈剂的合成（1）单体合成在碱性条件下，加热和加热多碳酸二联苯和有机金属胺，以生产水溶性肥皂，并根据所需温度和合成时间进行单体合成。
单一本体均匀、透明、无层状、无沉淀、水溶性、非浸润、耐锈蚀，可在金属表面快速形成密集吸附泡沫层，从而防止周围空气和水腐蚀金属表面。
单体具有一定的极性和耐磨性，与其他抑制剂兼容，没有毒性和无害性，是一种生态成分。

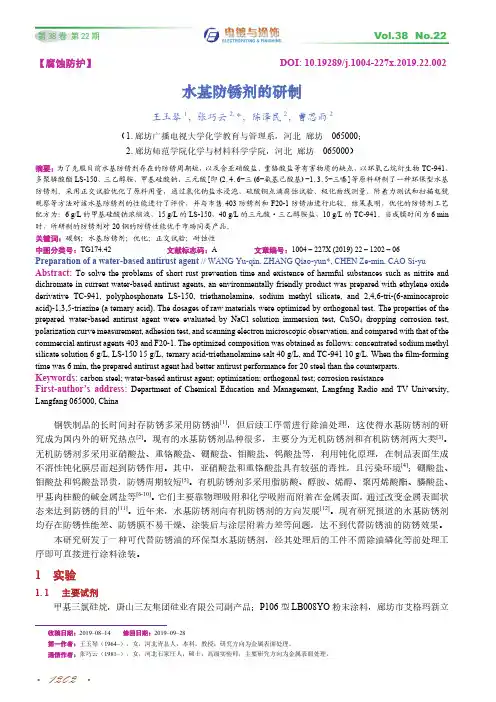

水基防锈剂的研制
多聚膦酸酯 LS-150、三乙醇胺、甲基硅酸钠、三元酸[即(2,4,6−三(6−氨基己酸基)−1,3,5−三嗪]等原料研制了一种环保型水基
防锈剂。采用正交试验优化了原料用量，通过氯化钠盐水浸泡、硫酸铜点滴腐蚀试验、极化曲线测量、附着力测试和扫描电镜
观察等方法对该水基防锈剂的性能进行了评价，并与市售 剂工艺
Langfang 065000, China
钢铁制品的长时间封存防锈多采用防锈油[1]，但后续工序需进行除油处理，这使得水基防锈剂的研 究成为国内外的研究热点[2]。现有的水基防锈剂品种很多，主要分为无机防锈剂和有机防锈剂两大类[3]。 无机防锈剂多采用亚硝酸盐、重铬酸盐、硼酸盐、钼酸盐、钨酸盐等，利用钝化原理，在制品表面生成 不溶性钝化膜层而起到防锈作用。其中，亚硝酸盐和重铬酸盐具有较强的毒性，且污染环境[4]；硼酸盐、 钼酸盐和钨酸盐昂贵，防锈周期较短[5]。有机防锈剂多采用脂肪酸、醇胺、烯醇、聚丙烯酸酯、膦酸盐、 甲基肉桂酸的碱金属盐等[6-10]。它们主要靠物理吸附和化学吸附而附着在金属表面，通过改变金属表面状 态来达到防锈的目的[11]。近年来，水基防锈剂向有机防锈剂的方向发展[12]。现有研究报道的水基防锈剂 均存在防锈性能差、防锈膜不易干燥、涂装后与涂层附着力差等问题，达不到代替防锈油的防锈效果。
dichromate in current water-based antirust agents, an environmentally friendly product was prepared with ethylene oxide
derivative TC-941, polyphosphonate LS-150, triethanolamine, sodium methyl silicate, and 2,4,6-tri-(6-aminocaproic
常用水溶性防锈剂配方技术
水性防锈剂配方技术2.1乙醇胺与酸的复配防锈剂乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。
醇胺与酸常温下复配生成醇胺盐。
蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂ATEA-1，其0.25%的水溶液可使钢铁制品48h不锈。
单乙醇胺与二乙醇胺与羧酸加热生成的酰胺也是一种很有效的防锈剂，很稀的烷基醇酰胺溶液即能防止钢铁生锈，并具有良好的耐水解性能，同时对防锈水有增稠作用，从而避免了防锈剂从金属表面流失，并使防锈剂在金属表面牢固附着。
有机羧酸醇胺盐和烷基醇酰胺分子中的氮原子和氧原子都有孤对电子，可与铁等有空轨道的金属表面作用生成络合物膜，阻止氧、水等分子与金属表面接触。
2.2多元醇酯防锈剂失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。
张玉芳等人合成了硫代磷酸酯并用于碳钢的防锈处理，结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积型膜，与基体金属结合力较强，从而有效防止了金属的生锈。
肌醇六磷酸酯一个分子中含有能同金属配位的24个氧原子、12个羟基和六个磷酸基，它与金属络合时易形成多个稳定螯合环，并在金属表面迅速形成一层致密的透明单分子膜，从而有效地抵抗金属的腐蚀，防锈期可达1a以上，适合于钢铁及有色金属的工序间及长期封存防锈处理，还可代替金属涂装前的磷化处理，避免了含磷废水排放引起的水质污染。
该防锈剂由于它是从粮食作物中提取而来，同时配制时需要用去离子水，所以生产成本是一个问题。
2.3金属表面自组装防锈剂有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。

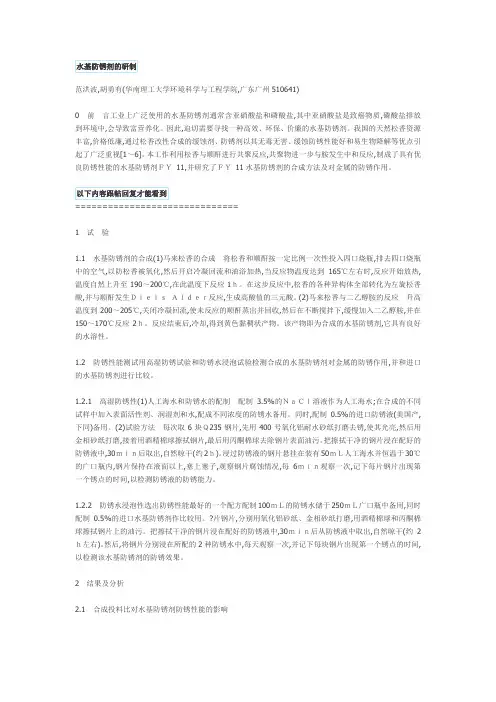

水基防锈剂的研制
范洪波,胡勇有(华南理工大学环境科学与工程学院,广东广州510641)0前言工业上广泛使用的水基防锈剂通常含亚硝酸盐和磷酸盐,其中亚硝酸盐是致癌物质,磷酸盐排放到环境中,会导致富营养化。
因此,迫切需要寻找一种高效、环保、价廉的水基防锈剂。
我国的天然松香资源丰富,价格低廉,通过松香改性合成的缓蚀剂、防锈剂以其无毒无害、缓蚀防锈性能好和易生物降解等优点引起了广泛重视[1～6]。
本工作利用松香与顺酐进行共聚反应,共聚物进一步与胺发生中和反应,制成了具有优良防锈性能的水基防锈剂ＦＹ11,并研究了ＦＹ11水基防锈剂的合成方法及对金属的防锈作用。
==============================1试验1.1水基防锈剂的合成(1)马来松香的合成将松香和顺酐按一定比例一次性投入四口烧瓶,排去四口烧瓶中的空气,以防松香被氧化,然后开启冷凝回流和油浴加热,当反应物温度达到165℃左右时,反应开始放热,温度自然上升至190～200℃,在此温度下反应1ｈ。
在这步反应中,松香的各种异构体全部转化为左旋松香酸,并与顺酐发生ＤｉｅｌｓＡｌｄｅｒ反应,生成高酸值的三元酸。
(2)马来松香与二乙醇胺的反应升高温度到200～205℃,关闭冷凝回流,使未反应的顺酐蒸出并回收,然后在不断搅拌下,缓慢加入二乙醇胺,并在150～170℃反应2ｈ。
反应结束后,冷却,得到黄色黏稠状产物。
该产物即为合成的水基防锈剂,它具有良好的水溶性。
1.2防锈性能测试用高湿防锈试验和防锈水浸泡试验检测合成的水基防锈剂对金属的防锈作用,并和进口的水基防锈剂进行比较。
1.2.1高湿防锈性(1)人工海水和防锈水的配制配制3.5%的ＮａＣｌ溶液作为人工海水;在合成的不同试样中加入表面活性剂、润湿剂和水,配成不同浓度的防锈水备用。
同时,配制0.5%的进口防锈液(美国产,下同)备用。
(2)试验方法每次取6块Ｑ235钢片,先用400号氧化铝耐水砂纸打磨去锈,使其光亮,然后用金相砂纸打磨,接着用酒精棉球擦拭钢片,最后用丙酮棉球去除钢片表面油污。
环保防锈剂配方
环保防锈剂配方环保防锈剂是一种用于防止金属表面生锈的化学物质。
它们可以通过形成一层保护性涂层来防止空气中的氧气与金属发生反应。
环保防锈剂具有许多优点，例如它们能够延长金属的使用寿命、降低维护成本和减少对环境的污染。
下面将介绍一些常见的环保防锈剂配方。
1. 水基防锈剂配方水基防锈剂是一种非常流行的环保型防锈剂，因为它不含有油类成分，可以在水中溶解，并且易于清洗。
以下是一种简单的水基防锈剂配方：材料：- 乙二胺四乙酸（EDTA）：25克- 磷酸三钠：50克- 去离子水：1升制作方法：1. 将EDTA和磷酸三钠加入去离子水中，搅拌均匀。
2. 在需要使用时，将该溶液涂在金属表面上，并允许其干燥。
2. 生物降解型防锈剂配方生物降解型防锈剂是一种可以降解成环境友好物质的防锈剂。
以下是一种简单的生物降解型防锈剂配方：材料：- 硝酸铜：50克- 去离子水：1升制作方法：1. 将硝酸铜加入去离子水中，搅拌均匀。
2. 在需要使用时，将该溶液涂在金属表面上，并允许其干燥。
3. 植物油基防锈剂配方植物油基防锈剂是一种环保型的防锈剂，因为它们不含有有毒化学物质。
以下是一种简单的植物油基防锈剂配方：材料：- 葵花籽油：1升- 硼酸：25克制作方法：1. 将葵花籽油和硼酸混合在一起，并充分搅拌均匀。
2. 在需要使用时，将该溶液涂在金属表面上，并允许其干燥。
4. 无机盐类防锈剂配方无机盐类防锈剂是一种环保型的防锈剂，因为它们不含有有机化学物质。
以下是一种简单的无机盐类防锈剂配方：材料：- 钠亚硫酸：50克- 碳酸钠：50克- 去离子水：1升制作方法：1. 将钠亚硫酸和碳酸钠加入去离子水中，搅拌均匀。
2. 在需要使用时，将该溶液涂在金属表面上，并允许其干燥。
总结：以上是几种常见的环保防锈剂配方。
这些配方都具有环保、经济、易于制备和使用等优点。
但是，在使用任何类型的防锈剂之前，请务必了解所用金属的特性，并遵循正确的应用程序和安全措施。
水基防锈剂配方组成比例防锈剂成分分析技术及生产工艺
水基防锈剂配方组成比例，防锈原理及配制方法导读：本文详细介绍了水基防锈剂的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
广泛应用于金属表面防锈处理，禾川化学引进国外配方破译技术，专业从事水性防锈剂成分分析、配方还原、研发外包服务，为防锈剂相关企业提供一整套配方技术解决方案。
一、背景钢材在生产、储运过程中，如不经防锈处理，在较短时间内就会产生锈蚀，对成品钢材的外观和性能产生不良影响，锈蚀严重的甚至会造成钢材报废。
钢铁生锈给国民经济造成巨大损失，全世界每年因生锈而报废的钢铁达几千万吨，我国2000年因腐蚀造成的经济损失达5000亿人民币，因此防锈液的研究对钢铁材料的保护具有重要作用。
过去使用的金属水基防锈液大多数都含有亚硝酸钠，亚硝酸盐型水基防锈液具有价廉、效果良好及使用方便、易去除等明显优点，故被广泛使用，但人们证明亚硝酸盐能转化成致癌物而使其使用和排放受到严格限制。
由于环保等原因，多年来人们一直在致力于非亚硝酸盐环保型水基防锈剂的研究，取得了较大的进展。
防锈油防锈性虽好，但成本高，而且给钢铁制品后期处理带来困难。
近几年，环保型水基防锈剂的研究得到国内外的广泛关注，特别是长效水基防锈剂的研制已成为一种趋势。
近年来纳米技术也开始应用到水基防锈技术中，这无疑给防锈技术的研究和应用开辟了广阔前景。
近年来，科研人员从天然植物中提取高效、低毒防锈剂，如米糠、芒果皮、柑桔皮、芦荟叶、石榴皮、芦苇、睡莲、黄柏、松香等，或者利用工农业的副产品提取防锈剂，并经复配改性处理，提高防锈性能，这样可变废为宝，实现资源充分利用。
多功能的水基防锈剂研究开发及应用渐成趋势，如除油、除锈“二合一”，除油、除锈、防锈三合一的产品也日益增多，它们通过对油层的乳化，对锈层的渗透和转化，起到对金属产品的保护作用。
研究和开发防锈性好，性质稳定，价格低廉，减少污染，功能齐全，使用方便的水基金属防锈剂，应该是科研工作者今后努力的方向。
水基防锈剂配方组成比例
水基防锈剂配方组成比例
水基防锈剂是一种能够防止金属材料腐蚀的液体，通过涂覆在金属表
面形成保护膜，使金属得到有效保护。
水基防锈剂的配方组成比例的选择
与所需防锈效果、涂覆方式、基材种类等因素有关。
以下是一个基本的水
基防锈剂的配方组成比例示例：
1.水基材料：通常以水作为基材，构成防锈剂主体的成分。
水的比例
通常在70-90%之间，可以根据需求适当调整。
2.膜形成剂：膜形成剂是水基防锈剂中的关键成分，能够在金属表面
形成致密的保护膜，起到防止氧气和水分接触金属的作用。
膜形成剂的配
比一般在5-15%之间。
3.缓蚀剂：缓蚀剂是水基防锈剂中的另一个重要成分，它能够抑制金
属表面的腐蚀反应，延缓金属腐蚀的速率。
缓蚀剂的配比通常在2-5%之间。
4.pH调节剂：pH调节剂用于调节水基防锈剂的pH值，使其处于适合
的酸碱环境中，以提高防锈效果。
pH调节剂的比例一般在0.5-1.5%之间。
5.稳定剂：稳定剂用于提高水基防锈剂的稳定性，防止其在储存和使
用过程中发生变化。
稳定剂的配比一般在0.5-1%之间。
6.抗乳化剂：抗乳化剂用于防止水基防锈剂在与其他液体混合时发生
乳化作用。
抗乳化剂的配比一般在0.5-1%之间。
7.抗菌剂：抗菌剂用于防止水基防锈剂在储存和使用过程中发生微生
物污染。
抗菌剂的比例通常在0.1-0.3%之间。
水基防锈工艺
水基防锈工艺一、简述水基防锈工艺是指采用水溶性防锈剂防锈的办法，这种防锈剂是以多种有机缓蚀剂与无离子水构成。
它的防锈作用大致如下：1、能与金属作用，并在金属表面生成不溶的致密的氧化物薄膜，阻止金属的阳极溶解，从而抑制金属的锈蚀。
2、能生成难溶的盐类化合物，此化合物可将金属与腐蚀物质隔离，保护金属免于锈蚀。
3、可能生成难容的络合物，覆盖在金属表面，从而保护金属免于锈蚀。
二、水基防锈工艺该工艺主要用于经水基材料切削加工后的零部件。
1、清洗：因水基切削加工后的零部件表面都不同程度的附着水溶性污物，这些污物的存在就会使金属锈蚀。
因此，防锈处理之前必须用3-5%的清洗剂（水温50-60摄氏度）清洗。
2、漂洗：漂洗的目的是进一步排除水溶性污物和多余的洗液，通常采用2%的水溶性防锈剂漂洗。
3、浸涂防锈剂：水溶性防锈剂不能用水稀释，只能原液浸涂。
4、浸涂防锈剂的制品应用塑料袋密封装箱。
5、以上防锈工艺，本公司可派员参与其配合，并制定有效的工艺流程。
SF-1水溶性防锈剂一、性能简介SF-1水溶性防锈剂是由各种有机缓蚀剂和表面活性剂组成。
产品透明，不含硫、氯、亚硝酸钠及重金属等有害物质，不腐蚀皮肤、无异常气味，对钢、铸铁、铜、铝都具有良好的缓蚀能力和优良的防蚀能力和优良的防锈性能。
二、主要技术指标：Q/TH2001-11三、应用范围及使用方法：1、本产品主要用于不宜用防锈油防锈的制件，如汽车飞轮、刹车鼓、电极托板等要求6个月以上的防锈。
在使用时将SF-1原液倒入加有隔板的浸涂槽中，再将制件放入SF-1浸涂槽中浸泡取出包装，如作为工序间短期防锈可用1-2倍的去离子水稀释使用；2、长期防锈的零部件应用塑料袋包装，包装袋应选50微米以上的聚乙烯或聚丙烯塑料袋，制件入袋后应将口封严再装箱入库并防止破损；3、随着浸涂量的增加污物沉积隔板下部会增多，应定期排除下部沉积物，尽可能保证上部溶液洁净。
四、注意事项1、本品属非危险品，按一般方法运输储存，有效期为12个月；2、SF-1防锈剂的防锈效果很大程度取决于前处理，因此必须做好表面油污的清洗工作；3、浸涂槽的底部10cm处应加隔离板，有利于污物沉降而不易翻起；4、本品严禁混入酸、碱、盐等有害物质；5、本品采用25kg、50kg塑料桶及200L铁桶包装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水基防锈剂配方组成比例，防锈原理及配制方法导读：本文详细介绍了水基防锈剂的研究背景，理论基础，参考配方等，本文中的配方数据经过修改，如需更详细资料，可咨询我们的技术工程师。
广泛应用于金属表面防锈处理，禾川化学引进国外配方破译技术，专业从事水性防锈剂成分分析、配方还原、研发外包服务，为防锈剂相关企业提供一整套配方技术解决方案。
一、背景钢材在生产、储运过程中，如不经防锈处理，在较短时间内就会产生锈蚀，对成品钢材的外观和性能产生不良影响，锈蚀严重的甚至会造成钢材报废。
钢铁生锈给国民经济造成巨大损失，全世界每年因生锈而报废的钢铁达几千万吨，我国2000年因腐蚀造成的经济损失达5000亿人民币，因此防锈液的研究对钢铁材料的保护具有重要作用。
过去使用的金属水基防锈液大多数都含有亚硝酸钠，亚硝酸盐型水基防锈液具有价廉、效果良好及使用方便、易去除等明显优点，故被广泛使用，但人们证明亚硝酸盐能转化成致癌物而使其使用和排放受到严格限制。
由于环保等原因，多年来人们一直在致力于非亚硝酸盐环保型水基防锈剂的研究，取得了较大的进展。
防锈油防锈性虽好，但成本高，而且给钢铁制品后期处理带来困难。
近几年，环保型水基防锈剂的研究得到国内外的广泛关注，特别是长效水基防锈剂的研制已成为一种趋势。
近年来纳米技术也开始应用到水基防锈技术中，这无疑给防锈技术的研究和应用开辟了广阔前景。
近年来，科研人员从天然植物中提取高效、低毒防锈剂，如米糠、芒果皮、柑桔皮、芦荟叶、石榴皮、芦苇、睡莲、黄柏、松香等，或者利用工农业的副产品提取防锈剂，并经复配改性处理，提高防锈性能，这样可变废为宝，实现资源充分利用。
多功能的水基防锈剂研究开发及应用渐成趋势，如除油、除锈“二合一”，除油、除锈、防锈三合一的产品也日益增多，它们通过对油层的乳化，对锈层的渗透和转化，起到对金属产品的保护作用。
研究和开发防锈性好，性质稳定，价格低廉，减少污染，功能齐全，使用方便的水基金属防锈剂，应该是科研工作者今后努力的方向。
禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。
样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。
有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！二、防锈剂钢材防锈处理的方式很多，但防锈的效果应从防锈时间、腐蚀环境和成本上考量。
对于短期防锈（几个月），一般采用油性防锈剂或水性防锈剂处理；对于中期防锈（几年），一般采用有机涂料（油漆）进行防腐处理；对于长期防锈（10 年以上），一般采用热浸镀锌（或铝）进行防腐处理。
对于弱腐蚀环境，如室内环境，可采用简单的防锈处理，对于强腐蚀环境，如室外工业环境和海洋性气候，则需要采用重防腐处理。
下面将成品钢材常用的防锈方式介绍如下：2.1油性防锈剂油性防锈处理又包括软膜防锈油和硬膜防锈油。
软膜防锈油是由矿物油（如煤油、柴油、机油或润滑油）、油溶性缓蚀剂（如石油磺酸钡、硬脂酸铝）和其他添加剂组成，其特点是操作简单，具有一定的防锈效果（室内存放防锈期大约2-3月）；软膜防锈油在实际应用的特点：1)是最终用户在使用钢材时，表面的防锈油去除困难，需用溶剂清洗或高压水清洗，否则将会对钢材表面的后续处理产生不良影响；2)是经防锈处理后的钢材在运输过程中，易对运输工具（如箱体）造成油渍污染；3)是钢材生产企业在用油性防锈剂对大量钢材进行防锈处理时，由于油性防锈剂的挥发性和易燃性，给生产过程控制带来严重的安全隐患。
硬膜防锈油是将有机树脂（如生漆片、醇酸树脂、聚脂树脂、丙烯酸树脂、环氧树脂等）溶解于有机溶剂（如二甲苯、丙酮、醋酸乙酯等），属于传统的有机涂层防腐处理。
有机涂层是应用最为广泛的一种防腐方式，适用于各种腐蚀环境中的中长期防腐处理。
有机涂层处理具有以下特点：1)与油性和水性防锈处理比较，防锈时间长，可适用于不同的腐蚀环境，通过涂料的选择，可适应于室外工业环境，海洋环境等。
2)不可以象水性处理时用大槽子浸泡处理，只能采用喷涂、刷涂方式。
由于涂料中的有机溶剂挥发速度快，容易引起火灾和爆炸，所以不能在室内大规模施工，只能在室外通风处施工。
3)由于涂料中的溶剂如二甲苯、醋酸丁脂、甲醛等极易挥发，对操作工人和环境影响很大，长期在这种环境工作，容易使人致癌、致残。
欧美国家已经很少使用有机涂料。
4)有机涂层处理工作量大，成本高，一般作为产品终极防腐而不作为产品加工或储运过程防锈。
三、水性防锈剂金属因生锈每年造成巨大经济损失。
目前的金属防锈技术存在很多缺点，相比之下，环保型水基防锈剂在金属材料保护方面有许多优点。
市面常见几种使用较好的防锈剂作简单介绍。
3.1乙醇胺与酸的复配防锈剂乙醇胺包括单乙醇胺、二乙醇胺及三乙醇胺，与他们复配的酸可以是无机酸和有机酸。
醇胺与酸常温下复配生成醇胺盐。
蒋海珍等合成并研究了水溶性有机羧酸醇胺盐防锈剂，表明其防锈性与分子烷链长度、分子中的极性基团种类及数目有关，并据此合成出了有机羧酸醇胺盐防锈剂atea-1，其0.25%的水溶液可使钢铁制品48h不锈。
单乙醇胺与二乙醇胺与羧酸加热生成的酰胺也是一种很有效的防锈剂，很稀的烷基醇酰胺溶液即能防止钢铁生锈，并具有良好的耐水解性能，同时对防锈水有增稠作用，从而避免了防锈剂从金属表面流失，并使防锈剂在金属表面牢固附着。
有机羧酸醇胺盐和烷基醇酰胺分子中的氮原子和氧原子都有孤对电子，可与铁等有空轨道的金属表面作用生成络合物膜，阻止氧、水等分子与金属表面接触。
3.2多元醇酯防锈剂失水山梨醇单油酸酯是一种性能优良的防锈剂，其他还有季戊四醇酯、糖酯等。
张玉芳等人合成了硫代磷酸酯并用于碳钢的防锈处理，结果表明该防锈剂可在很短时间内在碳钢表面形成多层膜，内层为反应沉积型膜，与基体金属结合力较强，从而有效防止了金属的生锈。
肌醇六磷酸酯一个分子中含有能同金属配位的24个氧原子、12个羟基和六个磷酸基，它与金属络合时易形成多个稳定螯合环，并在金属表面迅速形成一层致密的透明单分子膜，从而有效地抵抗金属的腐蚀，防锈期可达1a以上，适合于钢铁及有色金属的工序间及长期封存防锈处理，还可代替金属涂装前的磷化处理，避免了含磷废水排放引起的水质污染。
该防锈剂由于它是从粮食作物中提取而来，同时配制时需要用去离子水，所以生产成本是一个问题。
3.3金属表面自组装防锈剂有些有机物分子在溶液中能自发地吸附在金属表面，形成一层取向性好、排列紧密的疏水性单分子层，可有效阻止水分子、氧分子及电子向金属表面的传输，使基体金属发生氧化的临界电位正移，金属表面的氧化-还原电流显著降低，从而起到对金属的保护作用，这个过程就是防锈剂分子在金属表面的自组装。
铁电极表面经正癸烷基硫醇自组装修饰后，能有效抵抗so2的腐蚀，目前用于钢铁表面自组装修饰的防锈剂主要是油酸咪唑啉类。
李道华和忻新泉研究了过渡金属配离子mos42-和ws42-在金属表面的自组装，获得了具有优异抗腐蚀性能的彩色簇合物膜。
其成膜机理是过渡金属配离子与基体金属发生氧化还原反应生成稳定的簇合物保护膜。
试验表明mo (w) s42-离子能在包括铁在内的大多数过渡金属氧化物层上自组装形成彩色防锈性的簇合物膜。
3.4硅烷偶联防锈剂硅烷偶联剂按其化学结构可分为两大类：单硅烷和双硅烷偶联剂，二者的结构通式分别为y-(ch2)n-si-(or)3和(ro)3-si- (ch2)n-y- ch2)n-si-(or)3，其中，y 为官能团，ro-为可水解的烷氧基。
近年来，硅烷偶联剂被用于金属材料的防锈剂，并有望替代铬酸盐钝化和传统的磷化工艺。
当用于防锈剂时，先让硅烷进行水解，生成的硅醇与金属表面的氧化物或氢氧化物发生缩合反应产生si-o-me 共价键，me代表被保护的金属，而吸附在金属表面的剩余的-sioh基团彼此间进行缩合反应而形成致密的硅烷膜。
研究发现：1,2-二乙氧基硅酯基乙烷等硅烷偶联剂可明显提高金属的防锈性。
影响硅烷膜质量的因素很多，如硅烷的种类，硅烷溶液的浓度，硅烷的水解程度，溶液的ph值，成膜方式、膜的固化方式及温度等，有时偶联剂与金属表面产生倒吸附，有些在水解后与金属表面作用形成的膜太薄或太厚，难以控制达到50 ~ 100nm 的最佳厚度，尽管如此，由于硅烷偶联剂价廉易得，环保性好，防锈性能优良，可处理铁、铝等很多金属，所以对它的研究与应用已显示出巨大的潜力。
3.5气相防锈水气相防锈剂是在常温下有较大蒸气压的防锈化学品，把它溶解在水中即得气相防锈水，挥发后的气体吸附在金属表面后，能抑制金属的阴、阳极的电化学反应，从而防止金属生锈。
它适用于机械加工过程中，对需防锈的金属制品进行工序间浸泡或喷淋。
罗永秀、吴正前等人研制出z-55黑色金属水基气相防锈液，室内挂片试验及内腔防锈试验表明，z-55具有很好的防锈效果，灰口铸铁和钢试片在该防锈液中浸泡1min后室温挂放，防锈效果优于f-124水基防锈剂，内腔防锈试验结果表明，z-55气相防锈水可使普通碳钢保持8个月不锈，可用于铁制品的工序间特别是内腔防锈。
湖南大学研制的1-羟基苯并三唑是一种对多种金属都有防锈效果的气相防锈剂，它的水溶液在0.05%时对钢铁有较好的防锈作用，与磷酸盐复配时防锈性进一步提高。
张大全等人合成的4-（n,n-二环己基）-胺甲基吗啉，对黑色金属具有良好的防锈性。
气相防锈水防锈周期较长，使用方便，成本低廉，但其中的防锈剂大多有毒，而且往往只适用于一种金属，而对其它金属没有防锈作用，甚至加速它们的腐蚀。
传统的气相防锈水主要用于碳钢的防锈，近年来由于铝、铜等金属及合金的广泛应用，能用于此类金属的防锈水的研究也得到了重视。
四、水基防锈剂实例实例一：新型水基防锈剂配方利用我国丰富的天然资源松香，合成了一种环保、经济、高效的水基防锈剂。
松香在165～200 oc的高温下，与顺酐发生diels-alder反应生成马来松香，马来松香进一步与二乙醇胺反应，得到黄色透明的防锈剂，实验证明，其具有良好的水溶性和防锈性能。
这是由于其极性基团对金属有较大的亲合能力，牢固吸附在金属表面上，形成定向吸附层，因此，具有优良的防锈性能。
结果表明：用松香、顺酐和二乙醇胺的投料比为1:0.8:2.8，加入表面活性剂(司盘-80)，加入适量润湿剂(甘油)，合成出来的防锈剂配成防锈水，防锈水的使用浓度一般在1.0%左右效果最佳。
实例二：kj水基金属防锈剂配方kj水基金属防锈剂，以肌醇六磷酸酯为主要成份，与其它几种无毒金属缓蚀剂经科学复配而成。
肌醇六磷酸酯是一种从粮食作物中提取的天然无毒化工产品，由于其独特的分子结构与理化性能，对金属有极强的螫合性能，作为金属防锈剂使用时，可在金属表面形成一层致密的钝化保护膜层，有效地抑制金属的腐蚀。
