弹性力学中的弹性体的振动和谐振频率
弹性材料的共振频率与振动模式分析
弹性材料的共振频率与振动模式分析引言：弹性材料是指能够在受到外力作用后发生形变，但在外力消失后又能够恢复原状的物质。
弹性材料的振动特性对于材料的应用具有重要意义。
本文将探讨弹性材料的共振频率与振动模式分析，以带领读者深入了解这一主题。
I. 共振频率的理解共振频率是指弹性材料在振动过程中达到最大幅值的频率。
当外力的频率与材料自身的共振频率相同或接近时，材料会呈现出共振的现象。
共振频率的求解不仅仅涉及材料的物理特性，还涉及材料的几何形状以及材料的边界条件等因素。
II. 共振频率与材料的密度和弹性模量关系共振频率与材料的密度和弹性模量之间存在一定的关系。
常见的材料中，密度和弹性模量越大，共振频率越高。
这是因为材料的密度和弹性模量决定了材料内的原子和分子之间的相互作用力，从而影响了材料的振动特性。
III. 悬挂与支撑边界条件对共振频率的影响材料的边界条件对共振频率有重要影响。
当弹性材料悬挂时，其共振频率受到悬挂点的约束，频率较低；当弹性材料支撑时，频率较高。
这是因为悬挂条件下，材料的自由度减少，振动受到约束；而支撑条件下，材料自由度增加，振动受到材料本身的特性影响。
IV. 振动模式的分析弹性材料的振动模式是指在共振频率下发生的振动形式。
通过振动模式的分析，可以了解到材料在不同频率下的振动情况。
不同材料、不同形状和不同边界条件下的振动模式各有特点。
例如，材料的形状和边界条件会影响材料是否呈现对称振动、反对称振动或扭曲等形式。
V. 共振频率与实际应用弹性材料的共振频率与振动模式的分析在实际应用中具有广泛的意义。
在工程设计中，准确预测材料的共振频率可以避免共振现象对结构的破坏；在声学领域中，共振频率的控制和分析可以用于噪音控制和声波传输等方面；在材料工艺和制造中，对弹性材料振动特性的深入理解可以优化材料的性能和功能。
结论：弹性材料的共振频率与振动模式的分析对于了解材料性质、设计结构和开发新材料具有重要价值。
通过对共振频率的研究，可以预测材料在受到外力作用时的响应行为，并避免共振现象对结构造成损害。
振动系统的谐振频率和振幅计算
振动系统的谐振频率和振幅计算振动是物体在某一点围绕平衡位置做周期性往复运动的现象。
振动系统是指由质点、弹簧、摆线等组成的系统。
在物理学中，谐振是振幅达到最大值并保持稳定的情况，其频率称为谐振频率。
谐振频率和振幅的计算是研究振动系统的重要内容。
首先，我们来计算谐振频率。
谐振频率与系统的性质有关，即质量、弹性系数和弹簧的劲度。
假设系统中有一个质点质量为m，弹簧的劲度系数为k。
谐振频率的计算公式为：f = 1 / (2π) * sqrt(k/m)，其中f表示谐振频率，π表示圆周率。
例如，假设一个振动系统质量为2kg，弹簧劲度系数为10N/m，我们可以通过代入上述公式计算其谐振频率。
计算过程如下：f = 1 / (2π) * sqrt(10/2)= 1 / (2π) * sqrt(5)≈ 0.446Hz因此，该振动系统的谐振频率为约0.446Hz。
接下来，我们来计算振幅。
振幅是指振动过程中质点离开平衡位置的最大位移。
振幅的计算需要考虑初始条件和振动系统的能量。
对于简谐振动系统，振幅与振动能量之间存在关系。
假设初始状态时，振动系统位于平衡位置，质点的速度为v0，位移为x0。
振动系统的总能量E为E = (1/2)m(v0^2) = (1/2)k(x0^2)。
根据振动能量与振幅之间的关系，我们可以推导得到振幅的计算公式：A =sqrt(2E/m)，其中A表示振幅。
例如，振动系统的质量为2kg，初始状态时速度为4m/s，根据上述公式我们可以计算其振幅。
计算过程如下：E = (1/2)m(v0^2) = (1/2) * 2 * (4^2) = 16JA = sqrt(2E/m) = sqrt((2 * 16) / 2) = sqrt(16) = 4m因此，该振动系统的振幅为4m。
在实际应用中，振动系统的谐振频率和振幅计算对于设计和调整振动系统非常重要。
例如，在建筑物和桥梁的设计中，需要考虑谐振频率，以避免共振现象的发生，从而保证结构的稳定性。

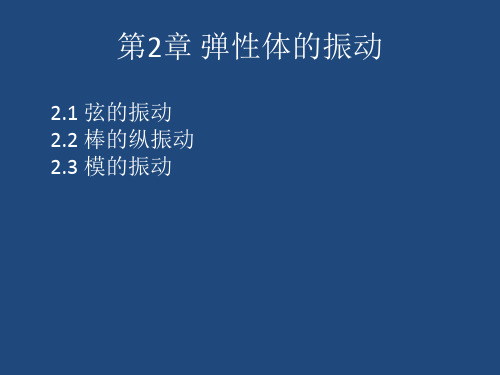

工程物理基础 第1篇 声学基础 第2章 弹性体的振动
2.2 棒的纵振动
我们这里所讨论的棒是均匀的细棒（密度均匀，粗细均 匀）。“细”的意思是说它的横截面直径d比在其中传播之 弹性波的波长 小得多，即 ，因而振动沿着轴线方向 传播。在棒振动中，恢复力主要是棒的劲度。我们知道，在 弦振动中的恢复力主要是弦的张力。 棒振动可分为三类，即纵振动，横振动和扭转振动。因 为振动沿棒轴传播，因此做纵振动时，棒上各点振动方向与 轴平行；横振动时，质点振动方向与轴垂直；而做扭转振动 时，质点绕轴振动。本节只研究棒的纵振动，其他两种振动 形式可参看有关书籍。
由于是小振动，垂直位移
很小，因此
和
很小为 ，则元段的质量为 牛顿第二定律就可以得到该元段弦的运动方程
，于是根据
所以
其中
因为元段的选择具有任意性，所以式（2-1-3）可以用来描述 弦上任意位置的振动规律，称之为弦的振动方程．
2.1.2 弦振动方程的一般解
弦振动方程（2-1-3）是一个二阶偏微分方程，它的解应 是两个独立变量x和t的函数，设该方程的解具有下列形式：
这表明在经过t2 －t1的时间后， 在t=t1，x=x1处弦的位移状态 没有变化地向x的正方向由x1 点移到x2点，而移动的速度 为c，因为位移的选择是任意 的，因此每个横向波均以相 同的速度向x正向移动。这意 味着扰动的形状保持不变； 函数f1（ ct－x ）表示了一个 在x正方向传播的波动过程， 称为波函数。
在
腹）。
处振幅极大（波
由式（2-1-17）可求得第n次振动方式的波节与波腹，令
得到波节位置为 可以看出n次振动有n+1个波节。 令 ，则波腹位置为
由此式可以看出第n次简正振动有n个波腹。从上面的讨论 得出，对于一定的振动方式，波节和波腹的位置是固定的，可 见在弦上的振动是驻波方式．
弹性频率单位
弹性频率单位
弹性振动：f=(1/2π)sqr(k/m)这里k为倔强系数(弹性系数)；m 为质量；f为振动频率。
单摆振动：f=(1/2π)sqr(l/m)这里l为单摆的线长；m为摆锤质量。
电磁振动：f=(1/2π)sqr(1/LC)这里L为电感量；C为电容量。
弹性振动方程(elastic vibration equation)描述弹性体振动的方程。
设弹性体平衡时占据区域月CR3，设点x=(x1，x2，,x3)处的位移为
弹性振动方程
为应变，弹性系数为Qejkh，应力满足虎克定律}ij-aijkhEkh}u}，弹性体受密度为J=}fl}几}f3)的力，则弹性体的振动方程为结合边界上的位移或应变的给定数据可确定u.当u不依赖t时即得弹性平衡方程
对各向同性的均匀弹性体，当外力为零时，弹性振动方程化为
其中P是密度，几，产是弹性体的拉梅常数。
每个分量u，都满足由两个不同的波动算子所组成的四阶方程
当弹性体平衡时得到重调和方程}zu=0。
第5章 弹性体振动分析(48页).
d 2T 2T 0 2 dt d2X X 0 dx 2 c
式（5.1.8）和式（5.1.9）的解分别为
2
\* MERGEFORMAT (5.1.8)
\* MERGEFORMAT (5.1.9)
T At cos t Bt sin t X Ax cos
1 2T c2 2 X T (t ) t 2 X ( x ) x 2
\* MERGEFORMAT (5.1.7)
上式的左边只与 t 有关，右边只与 x 有关，而 x 和 t 都是独立变量，因此上式必然等于一个 与 x 和 t 都无关的常数，不妨令这个常数为 ，代入 (5.1.7) 式就得到两个独立的方程
129
X i ( x ) Bi sin
其中 Bi 由初始条件确定。
i x , (i =1,2,3 ) \* MERGEFORMAT (5.1.16) l
上式表明：当弦作基频振动时，在弦的两端振幅为零，而在 x
l 处振幅最大，我们将 2
振幅为零的位置称为波节（两端固定必为波节） ，而将振幅最大的位置称为波腹。对于二阶 振型，对应地出现 3 个波节和 2 个波腹，以此类推，n 阶振型对应地出现 n+1 个波节和 n 个波腹。弦振动的前 3 阶振型参见图 5.1.3 。由于弦的每一阶振型对应的波节和波腹的位 置是固定的，因此将这种振动方式为驻波方式。
u ( x, t ) Bi sin
i 1
i x cos( it i ) \* MERGEFORMAT (5.1.18) l
式中 Bi ， i 由初始条件确定。 现在来考虑初始条件对弦振动的影响。 不失一般性， 我们假设初始时刻弦的位移和速度 分别为 u ( x, 0) 和 v ( x, 0) ，它们均为 x 的函数。将初始条件代入（5.1.18）式得到
第2章 弹性体的振动(2-1,2-2)
c 2 d 2 X ( x) 1 d 2T (t ) 2 X ( x) dx 2 T (t ) dt 2
可得到两个独立方程,即:
d 2T (t ) 2T (t ) 0 dt 2 d 2 X ( x) 2 2 X ( x) 0 2 dx c
上述两方程的实数解为
T (t ) At cos t Bt sin t X ( x) Ax cos
c
x Bx sin
c
x
将面两式代入 ( x, t ) X ( x)T (t )
( x, t ) X ( x)T (t )
( Ax cos ( Ax cos c
某一瞬时外力突然对它作用,弦上某点被拉动,偏 离平衡位置,然后外力去掉.可以观察到, 初始位置 上的位移并没有保持固定,而是以沿弦传播的两个 方向各自扰动,一个向左一个向右,具有相等速度, 这样弦上形成一定的振动形状. 弦的各部分振动与弦长垂直,而振动的传播方向是 沿弦长方向,称弦的振动方式为横振动.
c为波速
c
T
l
可见弦的传播速度是一个仅同弦的固有力学参量 有关的常数,弦的张力越大或线密度越小,传播速度 越大；弦的张力越小或线密度越大,传播速越小.
§2-1-3 弦自由振动的一般规律—弦振动的驻波解 因为 x,t 是两个独立变量,用分离变量法来解弦振 动方程. 设方程的解可写成如下形式:
( x, t ) X ( x)T (t )
c
l 0
由于 A=0 ,所以要有非零解, B 0 ,因此: sin l 0 l n , n 1, 2,3...
c c
令
简谐振动实验探究弹簧的弹性系数与振动频率的关系
04
弹簧弹性系数影响因素探究
材料性质对弹性系数影响
材料类型
不同材料（如金属、塑料、橡胶等）具有不同的弹性模量，直接 影响弹簧的弹性系数。
材料纯度
材料中的杂质和缺陷会降低其弹性模量，从而影响弹簧的弹性系数 。
材料晶体结构
晶体结构决定了材料的力学性能，如弹性模量和屈服强度等，进而 影响弹簧的弹性系数。
5. 使用尺子测量弹簧在不同质量下的形变 量，并记录数据。
05
06
6. 结束实验后，关闭数据采集系统并整理 实验器材。
数据记录与处理
2. 根据实验数据绘制振动频率与 质量的散点图，观察它们之间的 关系。
3. 使用最小二乘法对实验数据进 行线性拟合，得到振动频率与质 量之间的线性关系式。
4. 根据线性关系式计算弹簧的弹 性系数，并与理论值进行比较。
验证简谐振动的基本 规律。
实验原理
简谐振动
01
物体在平衡位置附近做往复运动，且回复力与位移成正比，方
向始终指向平衡位置。
弹性系数
02
描述弹簧弹性特征的物理量，表示单位形变量下弹簧产生的弹
力。
振动频率
03
单位时间内物体振动的次数，与物体的质量、弹性系数等因素
有关。
弹性系数与振动频率关系
理论公式
根据简谐振动的理论，弹簧的振动频率 f 与其弹性系数 k 和质 量 m 有关，满足公式 f = (1/2π) * √(k/m)。
阻尼作用对振动频率影响
阻尼是指振动过程中能量的耗散现象，通常由摩擦、空气 阻力等因素引起。阻尼作用会导致振动幅度逐渐减小，同 时也会影响振动频率。
在简谐振动实验中，当阻尼作用较小时，振动频率基本保 持不变；但随着阻尼作用的增大，振动频率会逐渐降低。 这是因为阻尼作用使得振动物体在每次振动中损失的能量 增多，导致振动的周期性变长，频率降低。
振动系统的谐振频率分析
振动系统的谐振频率分析振动系统是物体在受到外力作用或内部能量释放时，由于弹性变形产生的周期性运动。
谐振频率是指振动系统在特定条件下的固有频率，也是能够使振动系统得到最大能量传输的频率。
一、引言振动系统的谐振频率是研究振动现象的重要参数。
通过对振动系统的谐振频率进行分析，可以更好地了解振动系统的特性和性能，对于设计和优化振动系统具有重要意义。
二、振动系统的基本原理振动系统由质量、弹簧（或刚性支撑）和阻尼器组成。
质量提供了惯性，弹簧提供了弹性力，并使系统恢复到平衡位置，阻尼器消耗能量，减小振幅。
振动系统的物体在受到外界激励力作用时，会产生振动，其振动的频率由振动系统的固有特性决定。
三、单自由度谐振频率分析在单自由度振动系统中，只存在一个质点可以自由振动。
对于一个单自由度的振动系统，其谐振频率可以通过以下公式计算：f_n = (1/2π) * √(k/m)其中，f_n 表示第n个谐振频率，k 表示系统的弹性劲度系数，m 表示质量。
四、多自由度谐振频率分析在多自由度振动系统中，存在多个质点可以自由振动，并相互影响。
由于多自由度振动系统的复杂性，无法简单通过公式计算得到谐振频率。
而需要使用数值计算方法，如有限元法、模态分析等来确定系统的谐振频率。
五、谐振频率的意义谐振频率是振动系统固有的频率，当外力频率等于谐振频率时，系统的振幅将会达到最大值，即共振。
因此，对于振动系统的设计和优化，谐振频率的分析至关重要，可以避免共振引发的损坏和不稳定现象。
六、应用案例振动系统的谐振频率分析在各个领域都有广泛的应用。
例如，机械设计中的结构优化、汽车行驶中的悬挂系统研究、建筑物的地震响应分析等。
通过对振动系统的谐振频率进行分析，可以提高系统的性能和稳定性。
七、结论振动系统的谐振频率是系统固有的频率，通过分析和计算可以得到。
通过对振动系统谐振频率的研究，可以更好地了解系统的特性和性能，为系统的设计和优化提供指导和依据。
振动系统的谐振频率分析在各个领域都具有重要意义，并广泛应用于实际工程中。
第九章 弹性体振动
2 Y ' ' ( x) 2 Y ( x) 0
y 0 ( x, t ) Y ( x)T (t )
T ' ' (t ) 2T (t ) 0 （1）
2 Y ' ' ( x) 2 Y ( x) 0 （2）
y ( x, t ) [C3 cos x C4 sin x][C1 cost C2 sin t ] C4 sin x[C1 cost C2 sin t ]
第九章 弹性体振动
离散体的振动：
研究每个自由度处的运动和外力之间的关系
弹性体的振动： 研究连续体每一点的运动与外力的关系 1、连续体振动 2、振动时处于弹性阶段，材料均匀、各相同性 连续体(结构)：弦、杆、轴 梁、板、 壳、 一般弹性体
坐标的连续函数
研究方法：取微段，列平衡方程
乐器为何能发出不同音调、 不同音色的声音？
1 2 l i Bi 0 sin l x ( x)dx i l
y ( x, t )
yi ( x, t ) sin
i 1
2 l i Ai sin x ( x)dx l 0 l
i x[ Ai cosi t Bi sin i t ] l 1 2 l i Bi 0 sin l x ( x)dx i l
sincossincos连续体与离散体振动求解的区别与联系有限质点系连续体系模型特点理想的质刚分离简化模型实际的质量刚度连续分布模型自由度数有限自由度无限自由度振动方程常微分方程组单一偏微分方程频率方程高次代数方程超越方程固有频率有限个无限个各自由度系数比振型函数解特点近似解精确解复杂结构工程计算实用简单构件精确解理论探讨直杆纵向振动运动方程平截面假定忽略横向位移
07214第五章 弹性体振动(讲)
第五章弹性体振动§5-1 概述（回顾前面单自由度、两自由度、多自由度系统的振动）任何机器的零部件都是由质量和刚度连续分布的物体组成的，也就是说这些零件都是弹性体（连续系统continuous system）。
在有些工程实践中，都要求对弹性体振动作严密的分析，这时就不能对它进行离散化处理。
因此，对工程上常用的连续弹性体（如杆、轴、梁、板、壳，以及它们的组合系统）进行振动分析，求出它们的固有频率和主振型，计算它们的动力响应，这在实用上和理论研究上都有非常重要的意义。
从振动特性来看，多自由度系统振动特性的推广即为弹性体的振动特性；而弹性体振动特性的近似即为多自由度系统的振动特性。
（相互转换）在本章中，我们只研究弹性体的最简单情况，即等截面的杆、轴、梁的振动。
而且假设弹性体的质量和刚度均匀分布，在振动过程中弹性体不产生裂纹，即要求广义坐标的变化是连续的。
此外，我们讨论只局限在线性范围内，即认为弹性体的应力应变关系服从虎克定律（Hooke’s law），而且是均质各向同性的。
§5-2 杆的纵向振动一、运动方程假设有一根均质等截面的棱柱形杆，杆长为l，截面积为A，质ρ，拉压弹性模量为E。
取杆件中心线为x轴，原点取在量密度为杆的左端面（见图5.2a）假设在振动过程中杆的横截面只有x方向的位移，而且每一截面都始终保持平面并垂直于x轴线。
当杆件处于平衡状态时，杆上各截面的位置用它们的x坐标来表示。
当杆件振动时，x截面的纵向位移则用广义坐标u来表示。
显然对应于一个x就有一个u，而不同时间内每个u也在变化，因此u是x和t两个变量的函数，即()t xu,=u现在，我们在x截面处取杆件上一个微小的单元体来研究（见图5.2b），分析其受力状态。
x+截面处的振动位移就应该设x截面的振动位移为u，则在dx是dx xu u ∂∂+，又设x 截面上的拉压内力为S ，则dx x +截面上的拉内力应为dx xS S ∂∂+，这一微元段所产生的惯性力是22tuA d x ∂∂ρ。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弹性力学中的弹性体的振动和谐振频率
弹性体是指在外力作用下，能够发生形变，但在外力作用消失后，
又能够恢复原状的材料。
在弹性体的振动过程中，涉及到振动和谐共
振频率的概念。
本文将探讨弹性力学中的弹性体的振动和谐共振频率，并介绍相关理论和应用。
一、弹性力学基础
在深入理解弹性体的振动和谐共振频率前，先了解一些弹性力学的
基础知识是必要的。
弹性力学是研究物体在外力作用下产生形变的一
门学科。
在弹性力学中，有两个重要的基本方程：胡克定律和牛顿第
二定律。
胡克定律是描述物体弹性形变的关系，简单来说就是弹性体的形变
与受力成正比。
具体公式为：
F = -kx
其中，F表示受力，k表示弹簧系数，x表示形变。
牛顿第二定律是描述物体受力与加速度之间关系的定律。
其公式为：
F = ma
其中，F表示受力，m表示物体质量，a表示加速度。
二、弹性体的振动
当一个弹性体受到外力作用后，如果形变足够小，就可以认为弹性
体是弹性的，可以发生振动。
弹性体的振动有两种基本形式：自由振
动和受迫振动。
1. 自由振动
自由振动是指弹性体在没有外力作用下的振动。
当弹性体受到外力
作用后，会发生形变，但是外力消失后，弹性体会按照自己的固有特
性恢复原状，继续向前振动。
弹性体的自由振动是周期性的，振动的
周期取决于弹性体的固有特性，与外力无关。
2. 受迫振动
受迫振动是指弹性体在外力作用下的振动。
外力可以是周期性的，
弹性体会跟随外力的周期进行振动，这种振动称为强制振动；外力也
可以是非周期性的，弹性体会根据外力的不同而产生各种不规则的振动。
三、弹性体的谐振频率
在自由振动中，弹性体的振动可以通过谐振频率进行描述。
谐振频
率是指使得振动呈现最大幅度的频率。
在弹性体受到自由振动的情况下，当振动频率等于谐振频率时，振幅最大；当振动频率与谐振频率
有一定偏差时，振幅逐渐减小。
弹性体的谐振频率与弹性体的固有特性有关。
根据弹性力学的理论，谐振频率与弹性体的质量和弹性系数相关。
谐振频率可用以下公式表示：
f = 1 / (2π) * √(k / m)
其中，f表示振动的频率，k表示弹簧系数，m表示物体质量。
通过上述公式可以看出，谐振频率与弹性体的质量成反比，与弹簧
系数成正比。
当弹性体的质量较大或弹簧系数较小时，谐振频率较低；当弹性体的质量较小或弹簧系数较大时，谐振频率较高。
四、弹性体振动的应用
弹性体的振动在现实生活和工程应用中有着广泛的应用。
下面以几
个具体案例来介绍其中的应用。
1. 机械振动
在机械领域，弹性体的振动应用广泛。
例如，汽车的弹簧悬挂系统
利用弹性体的振动原理来减震和提供更好的行驶舒适性；机械钟中的摆，通过弹性体的振动来驱动钟表指针的转动。
2. 声学振动
声音是一种机械振动在介质中的传播。
弹性体的振动在声学领域中
有着重要的应用。
例如，乐器中的弦、气体中的声柱等都是通过弹性
体的振动而产生声音。
3. 地震工程
地震是地球内部产生的强烈振动，对建筑物和结构物造成巨大破坏。
地震工程通过研究弹性体的振动特性，设计建筑物的结构，使其能够
在地震中承受振动力和保持稳定。
结论
弹性体的振动和谐共振频率是弹性力学研究中的重要内容。
通过了
解弹性力学的基础理论和应用，我们可以更好地理解和应用弹性体的
振动特性。
不仅在工程领域，弹性体的振动也渗透到生活的方方面面，深刻影响着我们的生活和科学研究。
