波峰焊接工艺91402206
常见焊接缺陷及排除
• 桥 接 1、焊接温度过高 2、焊接时间过长 3、轨道倾角太小 • 解决方法 1、降低焊接温度 • 2、减少焊接时间 • 3、提高轨道倾角
常见焊接缺陷及排除
• 焊点破裂 此一情形通常是焊锡,基板,导通孔,及零件脚 之间膨胀系数,未配合而造成,应在基板材质, 零件材料及设计上去改善
牌号
J422/J502 J505GX
适用焊件的 焊条范围
F1 F1、F2
F1 F2
钛型、钛钙 型
低氢型、碱 性 钛型、钛钙 碱性
F3
F3J
EXXX(X)16/-17
EXX15/-16
G202
J427/J507 R507/R307 A132/A302 A137/A307
F1、F3
F1、F3、 F3J F4 F4、F4J
• ①F1 钛钙型 EXX03 F1 （J422、 J502) GB/ T5117 • 这类焊条为钛钙型，药皮中含30%以上的 氧化钛和20%以下的钙或镁的碳酸盐
常见焊接缺陷及排除
• • • • • • • • • • 焊点不全 1、助焊剂喷涂量不足 2、预热不好 3、传送速度过快 4、波峰不平 5、元件氧化 6、焊盘氧化 7、焊锡有较多浮渣 解决方法 1、加大助焊剂喷涂量 2、提高预热温度、延长预热时间 3、降低传送速度 4、稳定波峰 5、除去元件氧化层或更换元件 6、更换PCB 7、除去浮渣
锅炉压力容器压力管道 焊工考试规则
第一十三条：焊接操作技能考试应从焊 接方法、试件材料、焊接材料及试件 形式等方面进行考核。 焊接方法及代号见表1， 焊条类别代号及适用范围见表2， 试件钢号分类及代号见表3， 各种试件形式、位置及代号见表4， 焊接要素及代号见表5。
表1 焊接方法及代号
焊接方法
常见焊接缺陷及排除
• 针孔及气孔 a.基板与零件脚都可能产生气体而造成针孔 或气孔,其污染源可能来自自动植件机或储 存状况不佳造成,此问题较为简单只要用溶 剂清洗即可 b.基板有湿气:如使用较便宜的基板材质,或使 用较粗糙的钻孔方式,在贯孔处容易吸收湿 气,焊锡过程中受到高热蒸发出来而造成,解 决方法是放在烤箱中120℃烤二小时.
常见焊接缺陷及排除
• 焊点灰暗 a.焊锡内杂质:必须定期检验焊锡内的金属成 分 b.焊剂在热的表面上亦会产生某种程度的灰 暗色 c.在焊锡合金中,锡含量低者(如40/60焊锡)焊 点亦较灰暗 .
常见焊接缺陷及排除
• 桥连BRIDGING a.基板吃锡时间不够,预热不足; b.助焊剂不良,助焊剂比重不当,劣化等; c.基板进行方向与锡波配合不良,更改吃锡方 向; d.路设计不良:线路或接点间太过接近(应有 0.6mm以上间距); e.被污染的锡或积聚过多的氧化物被PUMP带 上造成短路应清理锡炉氧化物.
F4
F4J
EXXX(X)16/-17 EXXX(X)16/-17
.二、锅炉、压力容器和压力管道使用国产焊 条所执行的国家标准有三个：GB/T983－ 1995， GB/T5117－1995， GB/T5118－ 1995， 行业标准一个： JB/T4747－2002。 • 表2 焊条代号、类别及适用范围
焊接过程中的工艺参数控制
• 波峰高度 波峰的高度会因焊接工作时间的推移而有 一些变化，应在焊接过程中进行适当的修 正，以保证理想高度进行焊接波峰高度， 以压锡深度为PCB厚度的1/2 - 1/3为准
焊接过程中的工艺参数控制
• 焊接温度 焊接温度是影响焊接质量的一个重要的工 艺参数。焊接温度过低时，焊料的扩展率、 润湿性能变差，使焊盘或元器件焊端由于 不能充分的润湿，从而产生虚焊、拉尖、 桥接等缺陷；焊接温度过高时，则加速了 焊盘、元器件引脚及焊料的氧化，易产生 虚焊。焊接温度应控制在熔点之上50-60℃。
焊条电弧焊 钨极气体保护焊 熔化极气体保护焊
代号
SMAW GTAW GMAW（含药芯焊丝电 弧焊FCAW）
埋弧焊
SAW
（一）、“2002年考规”对八种焊接方 法的焊工考试作出规定，除此以外的 焊接方法都按四十三条规定进行考试。 • 药芯焊丝电弧焊考试规定与熔化极 气体保护焊相同，常用半自动与自动 焊方式( 实质上是手工焊与机械焊）。 • 堆焊不能称为焊接方法，只是焊接 方法的运用，各种焊接方法焊接操作 技能考试规定也适用于堆焊的运用。 • 对于焊接方法按“2002年考规”分 为手 工焊接和机械化焊接两种 方法；
助焊剂(flux)的功能
• • • • １．助焊剂的作用 a.溶解被焊母材(PCB)表面的氧化膜 b.防止被焊母材的再氧化 c.降低熔融焊料的表面张力
焊接过程中的工艺参数控制
• 预热温度的控制 预热的作用：①使助焊剂中的溶剂充 分挥发，以免印制板通过焊锡时，影响印 制板的润湿和焊点的形成；②使印制板在 焊接前达到一定温度，以免受到热冲击产 生翘曲变形。根据我们的经验，一般预热 温度控制PCB底部在90-130℃，预热时间1 - 3分钟。
对焊工操作技能“2002年考规”分 为手工和焊机操作技能两种。 对试件对接形式分为板材对接焊缝、 管材对接焊缝和管板角接头试件三种。 焊接不锈钢复合钢之间焊缝及过渡 焊缝的焊工，应取得耐蚀堆焊资格
表2 焊条类别、代号及范围
焊条类别
钛钙型 纤维素型钛 型
焊条类别代 号
相应型号
EXX03 EXX10
常见焊接缺陷及排除
• 焊点锡量太大 a. 锡炉输送角度不正确会造成焊点过大,倾斜角度 由1到7度依基板设计方式，角度越大沾锡越薄角 度越小沾锡越厚 b. 提高锡槽温度,加长焊锡时间,使多余的锡再回流 到锡槽 c. 提高预热温度,可减少基板沾锡所需热量,曾加助焊 效果 d.改变助焊剂比重,略为降低助焊剂比重,通常比重 越高吃锡越厚也越易短路,比重越低吃锡越薄但越 易造成锡桥,锡尖
焊接过程中的工艺参数控制
• 焊接轨道倾角 轨道倾角对焊接效果的影响较为明显，特 别是在焊接高密度SMT器件时更是如此。 当倾角太小时，较易出现桥接，特别是焊 接中，SMT器件的“遮蔽区”更易出现桥 接；而倾角过大，虽然有利于桥接的消除， 但焊点吃锡量太小，容易产生虚焊。轨道 倾角应控制在5°- ７°之间。
波峰焊接技术及应用分析-
波峰焊接技术及应用分析导言波峰焊接是一种电子元器件的焊接方法。
它具有快速、稳定等特点，因而在工业生产中广泛应用。
本文将详细介绍波峰焊接技术的原理、优势和应用。
波峰焊接技术的原理波峰焊接是一种通过熔化两个元器件，将它们连接在一起的方法。
在波峰焊接中，焊接材料通常是锡-铅合金，这种合金通常会被塑成一种形状，和被焊接的元器件放在一起。
波峰焊接的原理是，通过向焊接合金施加瞬时高温，使其部分熔化，形成波峰，然后将被焊接元器件浸入波峰中，使焊料和元器件表面相接触并冷却凝固，保证了焊接的完整性。
波峰焊接技术的优势与传统的手工焊接相比，波峰焊接具有以下优势：高效性波峰焊接机械化程度高，运作速度快。
操作人员无需等待焊料熔化，通过即时加热和冷却，焊接速度更快，大大缩短了焊接的时间。
稳定性波峰焊接能够控制焊接温度和焊接时间。
通过调整加热和冷却时间，可以保证焊接质量和稳定性。
一致性由于波峰焊接机器以相同的方式执行焊接，因此它可以保证产生相同的焊接结果，避免了手工焊接的浪费和不稳定性。
波峰焊接技术的应用波峰焊接技术在如下领域得到广泛应用：电路板组装波峰焊接能够快速、稳定、一致地焊接电路板。
这种焊接方式几乎不会损坏精细电路板或微小元件，极大地提高了组装效率和精度。
电子器件制造由于波峰焊接机器和技术的高效和可靠性，这种方法已经被广泛应用于生产各种电子器件，如晶体管、集成电路等。
铁路列车保养波峰焊接技术能够快速、一致地焊接车辆的主要电路，从而提高铁路列车的可靠性和安全性。
波峰焊接技术是一种高效、稳定、一致的焊接方法，在电路板组装、电子器件制造和铁路列车保养等领域得到广泛的应用。
理解这种焊接技术的原理和优势，可以帮助生产厂商更好地控制产品质量和节约时间成本。
波峰焊接的流程和特点
波峰焊接的流程和特点
波峰焊接是一种常见的电子组装焊接技术。
其特点是使用一个喷
嘴涂覆熔化的焊锡于基板表面所需的位置，之后使用波峰机进行波峰
焊接。
下面是波峰焊接的详细流程和特点：
1. 准备工作：在完成设备的检查和调节后，需要对基板进行预
热和清洁，以消除潮气和减少氧化物。
2. 涂覆焊膏：将焊膏涂覆在焊接区域的基板表面上。
3. 放置元件：在焊接区域放置元件，使其与基板表面保持水平。
4. 进行波峰焊接：在波峰机上设置合适的参数，然后开始波峰
焊接过程。
波峰焊接会与元件的引脚相互作用，熔化焊膏并形成焊点。
波峰焊接的特点：
1. 高可靠性：这种电子组装技术产生的焊点品质稳定，且与元
件的引脚形成的焊点非常牢固。
2. 无需贴片：波峰焊接可以在单面电路板和双面电路板上进行，因此不需要使用贴片技术。
3. 生产效率高：与手工焊接技术相比，波峰焊接可以显著提高
生产效率。
4. 低成本：由于使用波峰焊接技术，因此使用的零部件数量较少，从而可以降低制造成本。
总而言之，波峰焊接是一种可靠、高效且成本低廉的电子组装技术，广泛应用于电子制造业中。
波峰焊的工艺流程
波峰焊的工艺流程
波峰焊是一种常用的电子元器件焊接工艺，它能够有效地提高焊接质量和效率。
下面将详细介绍波峰焊的工艺流程。
首先，准备工作。
在进行波峰焊之前，需要准备好焊接设备、焊锡丝、PCB板和需要焊接的元器件。
确保焊接设备的工作状态良好，焊锡丝的质量符合要求，PCB板的表面清洁平整，元器件的引脚整齐无损。
接下来，进行PCB板的预处理。
在进行波峰焊之前，需要对PCB板进行预处理，包括清洗、酸洗、去油等步骤。
清洗可以去除表面的污垢和氧化物，酸洗可以去除氧化层，去油可以提高焊接的粘附性。
这些步骤能够保证焊接的质量和可靠性。
然后，进行元器件的安装。
在PCB板预处理完成后，需要将元器件按照设计要求安装到PCB板上。
这个过程需要注意元器件的方向、位置和间距，确保安装的准确性和稳固性。
接着，进行波峰焊的操作。
将已经安装好元器件的PCB板放置在波峰焊设备上，调整焊接参数，包括焊接温度、焊接速度和波峰
高度等。
然后启动波峰焊设备，让焊锡丝在波峰的作用下涂覆在PCB板的焊盘上，完成焊接过程。
最后，进行焊后处理。
焊接完成后，需要对焊接点进行检查和清洁。
检查焊接点的质量和外观，确保没有虚焊、短路和焊锡溢出等问题。
清洁焊接点和周围的区域，去除焊接过程中产生的焊渣和污垢。
总结，波峰焊的工艺流程包括准备工作、PCB板的预处理、元器件的安装、波峰焊的操作和焊后处理。
通过严格按照工艺流程进行操作，可以保证波峰焊的质量和可靠性，提高生产效率，降低生产成本。
波峰焊接
名稱 凸波
平波
作用 主要作用就是通过快速移动的锡波,冲刷掉因遮蔽效应而滞留在 贴装等元件背后的助焊剂,让焊点得到可靠的润滑 进一步修整已被润滑但形状不规格的焊点,使之更完美

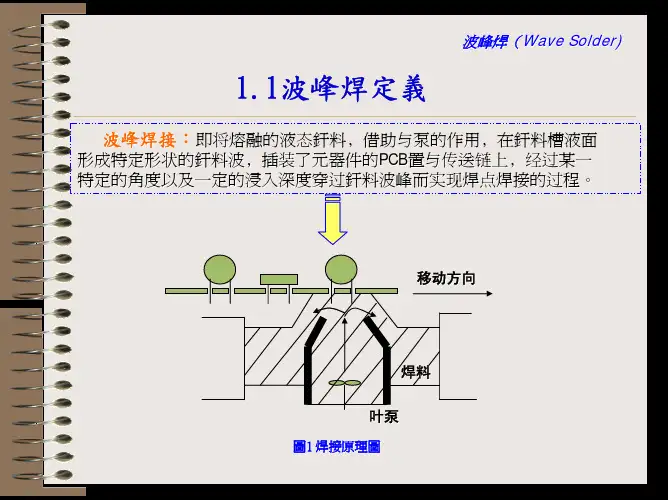

波峰焊（Wave Solder)
2.2波峰焊接設備系統的構造及作用
1 2 3 4 5 6 7 8
D
E
E
#1 #2 #3
260.60 260.60 259.80
◆ ◆ ◇
0.80
0.00 0.00 7.00
0.00 0.00 8.17
205.50 201.50 232.50
0.81 0.85 1.10
165.60 170.60 255.20
-22.60 37.60 -2.40
0.07 0.06 0.07
2.3軟焊料的常識
2.3.1軟焊料的定義
電子焊接技術從焊接學科的分類來講，屬於軟釬焊技術領域。釬焊過程可以定義如 下：釬焊是把被連接材料（又稱母材）加熱到適當的溫度，並使填充材料（又 稱釬料或者焊料）熔化，利用毛細作用使液態釬料填充固態母材之間的間隙， 經母材與釬料發生相互作用，然後冷卻凝固，從而形成冶金結合的一類連接方 法。 釬焊技術又可以具體細分為多種類型。最常見的分類方法就是按照所使用的釬料合 金的溶點進行分類。 釬焊定義： 當所採用的釬料的液相線溫度（即完全溶化溫度）低於450℃時，稱為軟釬 焊（Soldering). 而采用的釬料的液相線溫度高於450℃時，稱之為硬釬焊
波峰焊（Wave Solder)
2.2波峰焊接設備系統的構造及作用
2.2.4焊接系統
焊接系統:釬料波峰發生器
/釬料槽/發熱與控溫部分等構成.
波峰焊接工艺

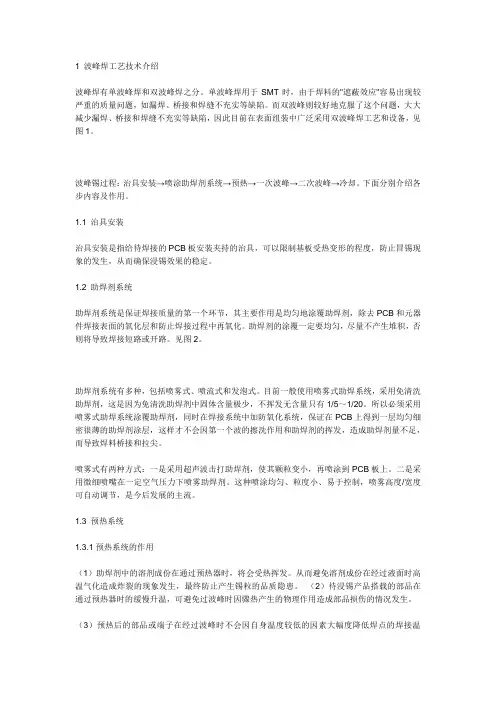

1 波峰焊工艺技术介绍波峰焊有单波峰焊和双波峰焊之分。
单波峰焊用于SMT时，由于焊料的"遮蔽效应"容易出现较严重的质量问题，如漏焊、桥接和焊缝不充实等缺陷。
而双波峰则较好地克服了这个问题，大大减少漏焊、桥接和焊缝不充实等缺陷，因此目前在表面组装中广泛采用双波峰焊工艺和设备，见图1。
波峰锡过程：治具安装→喷涂助焊剂系统→预热→一次波峰→二次波峰→冷却。
下面分别介绍各步内容及作用。
1.1 治具安装治具安装是指给待焊接的PCB板安装夹持的治具，可以限制基板受热变形的程度，防止冒锡现象的发生，从而确保浸锡效果的稳定。
1.2 助焊剂系统助焊剂系统是保证焊接质量的第一个环节，其主要作用是均匀地涂覆助焊剂，除去PCB和元器件焊接表面的氧化层和防止焊接过程中再氧化。
助焊剂的涂覆一定要均匀，尽量不产生堆积，否则将导致焊接短路或开路。
见图2。
助焊剂系统有多种，包括喷雾式、喷流式和发泡式。
目前一般使用喷雾式助焊系统，采用免清洗助焊剂，这是因为免清洗助焊剂中固体含量极少，不挥发无含量只有1/5～1/20。
所以必须采用喷雾式助焊系统涂覆助焊剂，同时在焊接系统中加防氧化系统，保证在PCB上得到一层均匀细密很薄的助焊剂涂层，这样才不会因第一个波的擦洗作用和助焊剂的挥发，造成助焊剂量不足，而导致焊料桥接和拉尖。
喷雾式有两种方式：一是采用超声波击打助焊剂，使其颗粒变小，再喷涂到PCB板上。
二是采用微细喷嘴在一定空气压力下喷雾助焊剂。
这种喷涂均匀、粒度小、易于控制，喷雾高度/宽度可自动调节，是今后发展的主流。
1.3 预热系统1.3.1预热系统的作用（1）助焊剂中的溶剂成份在通过预热器时，将会受热挥发。
从而避免溶剂成份在经过液面时高温气化造成炸裂的现象发生，最终防止产生锡粒的品质隐患。
（2）待浸锡产品搭载的部品在通过预热器时的缓慢升温，可避免过波峰时因骤热产生的物理作用造成部品损伤的情况发生。
（3）预热后的部品或端子在经过波峰时不会因自身温度较低的因素大幅度降低焊点的焊接温度，从而确保焊接在规定的时间内达到温度要求。
波峰焊工艺及曲线说明
问题与对策④
焊点比原来亮度下降 主要是锡的杂质在长期使用下，由于PCB及元件的铜分子及其它金属分子的 提高造成的。
除铜、更换焊锡、或在锡炉内做除杂质的工作
爱迅通信 工程部 培训专用
曲线测试
测量波峰焊温度曲线所需的材料和仪器： K 型热电偶； 铝箔纸高温胶带； 温度曲线测试仪； 专用测温板； 热电偶的粘贴方法： 热电偶数量至少3根； 其中2根用于测量PCB焊接面的预热/焊接温 度及引脚焊接时间，分别固定左右两边； 第3根测量PCB元件面的阻温度均匀性，热 电偶贴在PCB元件面中间适当的位置； 必须固定牢固热电偶探头，保持平直，不 能扭曲，已确保温度探测的可靠性 ； 热到偶的测量精度和响应时间取决于热电 偶粘贴的方法和粘贴的质量； 波峰焊温度曲线测量要求 由于产品特性不同，尺寸大小不同，PCB的 布线方式及铜箔量不同，PCB元件量不同， 故PCB所需的温度量也不会同，所以每个产 品必须使用专用测温板，测试一条专用温 度曲线，确保设备设定温度，适合产品需 求； 当设备和产品发生变更的情况下，必须重 新测试温度曲线； 确定后的曲线及设定的设备程序，以生产 的产品型号及日期命名保存； 再次生产时，调用对应的型号进行生产作 业； 规范使用专用测温板，放置及使用有专人 负责； 品质部负责监督，确保曲线及产品质量。
爱迅通信 工程部 培训专用
双面板或多层板铜孔不透锡 首先确认PCB的铜孔是否有印刷漆； 必须在可焊的情况，可提高预热温度和降低焊接的速度可使铜孔和地线孔上 锡；
建议PCB改善焊盘及焊孔的设计，反馈并记录问题；
波峰焊接工艺
波峰焊接工艺波峰焊接工艺是一种高效、高质量的焊接方法，广泛应用于电子、通讯、汽车、航空航天等领域。
它采用了先进的电子技术和机械控制技术，能够实现高速、高精度的焊接，同时还具有良好的焊接质量和稳定性。
下面将从原理、特点、应用等方面进行介绍。
一、原理波峰焊接工艺是一种通过电磁感应加热的焊接方法。
在焊接过程中，焊接件被放置在焊接台上，通过传送带或机械臂等装置，将焊接件送入焊接区域。
然后，焊接区域内的感应线圈会产生高频电磁场，使焊接件表面产生涡流，从而使焊接件表面产生热量。
同时，焊接区域内的熔化池也会被加热，从而实现焊接。
二、特点波峰焊接工艺具有以下几个特点：1.高效：波峰焊接工艺采用了先进的电子技术和机械控制技术，能够实现高速、高精度的焊接，大大提高了生产效率。
2.高质量：波峰焊接工艺能够实现焊接过程中的自动化控制，从而保证了焊接质量的稳定性和一致性。
3.节能环保：波峰焊接工艺采用了电磁感应加热的方式，不需要使用明火，从而减少了能源的消耗和环境污染。
4.适用范围广：波峰焊接工艺适用于各种材料的焊接，包括金属、塑料、陶瓷等。
三、应用波峰焊接工艺在电子、通讯、汽车、航空航天等领域都有广泛的应用。
其中，电子领域是波峰焊接工艺的主要应用领域之一。
在电子领域中，波峰焊接工艺主要用于电路板的焊接。
由于电路板上的元器件非常小，需要高精度的焊接，而波峰焊接工艺正好能够满足这一需求。
此外，波峰焊接工艺还可以用于汽车零部件的焊接、航空航天零部件的焊接等。
总之，波峰焊接工艺是一种高效、高质量的焊接方法，具有广泛的应用前景。
随着科技的不断发展，波峰焊接工艺将会在更多的领域得到应用，为人们的生产和生活带来更多的便利和效益。
电子组件的波峰焊接工艺
电子组件的波峰焊接工艺电子组件的波峰焊接工艺是一种常用的电子生产中的焊接工艺，它经常用于焊接电子线路板和电子器件，是通过洗涤、预热、涂焊膏、波峰熔炼、冷却等多个步骤来完成整个焊接过程。
下面就详细介绍一下电子组件的波峰焊接工艺的实现过程和特点。
一、电子组件的波峰焊接工艺的实现过程1、焊接前的准备：焊接前需要清理线路板，去除表面的氧化物和污渍，保证焊接表面的光洁。
同时，为了提高焊接效果，可以在焊接前对线路板进行预热处理，使其达到适宜的温度。
2、涂焊膏：涂上焊膏是完成波峰熔炼的关键步骤。
焊膏中含有活性物质，它们可以吸收氧化物和其他杂质，并形成与焊接对象的可靠接触。
涂焊膏需要根据焊接的具体要求进行选择合适种类的焊膏。
3、波峰熔炼：波峰熔炼是焊接的最重要的一步，它通过升高焊接区域的温度和熔化焊膏使线路板和电子器件得到焊接。
波峰熔炼设备采用了熔炼锡的方式，并采用短、高的波峰来熔化所需的焊料。
4、冷却：波峰熔炼完成后，需要快速降温，以保证焊接成功。
冷却过程通常采用风扇和水冷却方法，让焊料在短时间内快速凝固。
二、电子组件的波峰焊接工艺的特点1、高效性：电子组件的波峰焊接工艺可以高效地完成大量的焊接任务，提高生产效率，并能满足高品质和高精度电子线路板的生产需求。
2、可靠性：由于焊接时采用焊膏提供电子器件和线路板之间的接触，可以更好地实现焊接的可靠性，减少焊接后的故障率，提高产品的质量。
3、一次完成：电子组件的波峰焊接工艺是可以一次性完成整个焊接过程，并且可以实现同一线路板上不同部分的焊接，满足了不同要求的焊接需求。
总结：通过以上分析，可以得出，电子组件的波峰焊接工艺是现代电子生产的一种重要技术手段，可极大地提高电子设备的生产效率，保证了产品的质量，减少了产品的故障率和使用成本，是一种高效、可靠的焊接方式。
最新-波峰焊接工艺技术分析 精品
波峰焊接工艺技术分析摘要分析了波峰焊接工艺技术，并提出了提升波峰焊接技术质量的有效方式。
关键词波峰焊接工艺；技术；焊接质量波峰焊接技术在表面贴装领域得到普及，尤其是在焊接插装电路板的时候，更是得到广泛的应用。
现今，波峰焊接技术已经在电子制造行业得到广泛普及，在很多不需要小型化的产品上，还在运用穿孔或是混和技术线路板，例如电视、家庭音像设施与数字机顶盒等，仍然都在运用穿孔元件，所以就需要使用波峰焊接工艺。
1波峰焊接工艺技术的概述波峰焊接技术的运用范围非常大，特别是在电子制造行业，得到了极大的普及与应用。
波峰焊接技术在对非小型化设计元件进行穿孔等技术处理的过程中，均需要波峰焊。
在波峰焊接的过程中，要先把融化的焊料经由压力泵喷流成符合焊接设计所需的焊料波峰，进而使得预设在电子元器件中的印制板能够有效经过焊料波峰，这就能够让线路板各元器件的焊接端部和印制板焊盘之间借助软钎焊，实现机械和电子之间的良好连接。
现今，波峰焊接工艺不断发展，已经相对成熟，这种技术主要是运用于混合组装方法与通孔插装组件的焊接技术。
波峰焊接技术在实际的运用过程中具备很大的优势，焊接速度较快、焊接生产成本能够得到有效控制并且能够使得焊接质量得到有效的保障，这就使得波峰焊接技术在电子器件焊接过程中得到普及与运用。
2提升波峰焊接质量的有效方式21焊接前对印制板质量与元件的控制。
1焊盘设计。
在插件元件焊盘的设计过程中，焊盘大小尺寸一定要恰当，倘若焊盘太大，或是焊料铺展面积较大，这就会使得形成的焊点不饱满，若是较小的焊盘铜箔，表面张力过小，这就使得形成的焊点为不浸润焊点，并且孔径和元件引线之间配合的间隙过大，就会产生虚焊的风险。
焊接最佳的条件就是孔径相较于引线宽005~02，并且焊盘直径是孔径的2~25倍的情况下。
在贴片元件焊盘的设计过程中，一定要重视下面几个方面的因素要想使得阴影效应尽量除去，的焊端或是引脚一定要正对着锡流的方向，这就能够使得和锡流之间的接触更加容易，并且有效避免虚焊与漏焊的现象；波峰焊接不能运用在细间距、、以及小间距器件焊接的情况下，意思是在要波峰焊接的时候最好不要选用这类元件；较小的元件最好要排在较大元件之前，这样就能够有效防止产生较大元件影响锡流和较小元件焊盘接触的问题，进而有效降低漏焊的风险。
