数控快走丝线切割机床操作
数控机床编程与操作第三版电加工机床分册第二章 数控线切割机床基本操作
第一节 数控线切割机床概述
二、数控线切割机床主要技术参数
数控电火花线切割机床的主要 技术参数包括工作台行程(纵向行 程×横向行程)、最大切割厚度、 加工表面粗糙度值、加工精度、切 割速度、加工锥度和数控系统的控 制方式等。DK77系列数控电火花线 切割机床的主要型号及技术参数见 表。
12 第 二 章 数 控 线 切 割 机 床 基 本 操 作
4．工作液循环系统
在线切割加工中，工作液对 加工工艺指标的影响很大，如对 切割速度、表面粗糙度、加工精 度等都有影响。在线切割加工中 工作液是循环使用的，工作液循 环系统由工作液箱、工作液泵、 流量控制系统、连接导管和上、 下水嘴等组成，如图所示。
10 第 二 章 数 控 线 切 割 机 床 基 本 操 作
开机操作过程
19 第 二 章 数 控 线 切 割 机 床 基 本 操 作
第一节 数控线切割机床概述
1．开机、关机 关机操作过程见表。
关机操作过程
20 第 二 章 数 控 线 切 割 机 床 基 本 操 作
第一节 数控线切割机床概述
2．手控盒操作 手控盒可以控制电极丝的启停、
工作液的开关、工作台的移动等。 线切割机床手控盒如图所示。
（4）正式加工工件前，应确认工件位置正确，以防工件碰撞丝架或 因超载碰坏丝杠、螺母等传动部件。
（5）加工时打开安全开关，将导轮及工作台防护罩安装好后方可进 行放电加工。
（6）禁止用湿手按开关或接触电气部分，防止工作液等导电物进入 电气部分。
27 第 二 章 数 控 线 切 割 机 床 基 本 操 作
二、设备的维护保养方法
（6）机床防尘罩上不要放置重物，不要随意拆卸机床。如果需要拆 卸，应防止灰尘落入。

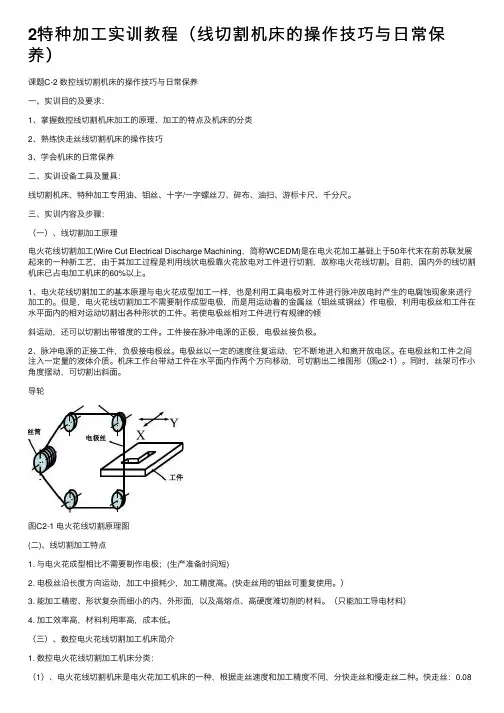

2特种加工实训教程（线切割机床的操作技巧与日常保养）
2特种加⼯实训教程（线切割机床的操作技巧与⽇常保养）课题C-2 数控线切割机床的操作技巧与⽇常保养⼀、实训⽬的及要求：1、掌握数控线切割机床加⼯的原理、加⼯的特点及机床的分类2、熟练快⾛丝线切割机床的操作技巧3、学会机床的⽇常保养⼆、实训设备⼯具及量具：线切割机床、特种加⼯专⽤油、钼丝、⼗字/⼀字螺丝⼑、碎布、油扫、游标卡尺、千分尺。
三、实训内容及步骤：（⼀）、线切割加⼯原理电⽕花线切割加⼯(Wire Cut Electrical Discharge Machining，简称WCEDM)是在电⽕花加⼯基础上于50年代末在前苏联发展起来的⼀种新⼯艺，由于其加⼯过程是利⽤线状电极靠⽕花放电对⼯件进⾏切割，故称电⽕花线切割。
⽬前，国内外的线切割机床已占电加⼯机床的60%以上。
1、电⽕花线切割加⼯的基本原理与电⽕花成型加⼯⼀样，也是利⽤⼯具电极对⼯件进⾏脉冲放电时产⽣的电腐蚀现象来进⾏加⼯的。
但是，电⽕花线切割加⼯不需要制作成型电极，⽽是⽤运动着的⾦属丝（钼丝或铜丝）作电极，利⽤电极丝和⼯件在⽔平⾯内的相对运动切割出各种形状的⼯件。
若使电极丝相对⼯件进⾏有规律的倾斜运动，还可以切割出带锥度的⼯件。
⼯件接在脉冲电源的正极，电极丝接负极。
2、脉冲电源的正接⼯件，负极接电极丝。
电极丝以⼀定的速度往复运动，它不断地进⼊和离开放电区。
在电极丝和⼯件之间注⼊⼀定量的液体介质。
机床⼯作台带动⼯件在⽔平⾯内作两个⽅向移动，可切割出⼆维图形（图c2-1）。
同时，丝架可作⼩⾓度摆动，可切割出斜⾯。
导轮图C2-1 电⽕花线切割原理图(⼆)、线切割加⼯特点1. 与电⽕花成型相⽐不需要制作电极；(⽣产准备时间短)2. 电极丝沿长度⽅向运动，加⼯中损耗少，加⼯精度⾼。
(快⾛丝⽤的钼丝可重复使⽤。
）3. 能加⼯精密、形状复杂⽽细⼩的内、外形⾯，以及⾼熔点、⾼硬度难切削的材料。
（只能加⼯导电材料）4. 加⼯效率⾼，材料利⽤率⾼，成本低。
快走丝线切割机床使用小窍门
或在 公差 允 许 范 围 内 ，可 以放 心 切 割 内型 面 或 外 型
参磊
冷 加
的
一
２ ．切割 内子 Ｌ 、键槽、外圆或齿形工件的找正
（ １ ） 火花 放 电找 正 电火 花 线 切 割加 工钼 丝 与 工 件 问的 放 电间 隙约 为 ０ ． ０ １～０ ． ０ ２ ａ ｒ ｍ，加 工 时用 火
些 小窍 门 ，以供 大家参 考 、借鉴 。
一
、
线切割工件找正的小窍 门
花 法找 正 ，即 用 钼丝 逐 步 接 近 工 件 产 生 火 花 来 确 定 钼 丝 的位 置 ，如果 内孔 与外 径 同轴 度 要 求 比较 高 的
话 ，考 虑到 钼 丝 运 转 时 的 抖 动 ，火 花 的爆 力 对 钼 丝
１ ．切割直线或带直线段 的曲线 工件 的找正
（ １ ）用 百分 表找 正 Ｄ Ｋ ７ ７系列线 切 割机 床不 管
再 切割 ，或 利 用 工 艺 直 角 缺 口法 进 行 调 整 ，即在 板
及 弱 磁力 夹 具 等装 夹 方 法 ，利 用 这 些 夹 具 可 以 初 步 定位 工件 ，将 工 件 顺 着 两 平 行 桥 板 平 行 摆 放 ，稍 带
材 内腔 或 四周 象 限点 处 切 割 工 艺 直 角 缺 口 ，先 行 测
撑 、双端 支 撑 、桥式 支 撑 、板 式 支 撑 、复 式 支 撑 以
在 热处 理后 可 能会 有 不 导 电 的氧 化 物 等 杂 质 ，造 成 无 法切 割 ，甚 至 断 丝 。对 此 ，可 以用 锉 刀 或 者 砂 轮 打 磨工 件切 入 点 ，去 除 不 导 电物 质 ，露 出导 电部 分
ｉ ｅ ＆ Ｍ
Ｉ 模 具
数控线切割机床的操作与编程
在图6-2所示结构中，在储丝筒旋转的同时，通过二级齿轮减速传动带动 丝杆转动，由于丝杆螺母副的作用而使得储丝筒所在的滑动走丝拖板相对于 机床座体(丝架所在)产生轴向位移。如果二级齿轮传动中，每一级减速比为1 : 4，丝杆的螺距为2.75 mm，则当储丝筒转过一圈时，其轴向位移为 1/16×2.75= 0.172 mm，就算用直径为( 0.15 mm的钼丝都不会产生叠丝。为 了保证收丝方与放丝方不叠丝，可在丝架的上面和下面各放一块硬质合金挡 丝块，并特地偏开一定的距离(约1.5 mm)。
2．慢走丝线切割机床的走丝机构
如图6-3所示。走丝系统 自上而下，丝由送丝轮经张力 轮到上导向轮、工件孔、下导 向轮，再到速度轮、排丝轮， 最后到达收丝轮。和快走丝系 统明显不同的就是该系统采用 的电极丝是一次性的，走丝速 度慢而连续可调(0.5～8 m / min)。走丝速度由速度轮后面 的DC电机控制，调节机床面板 上的“丝速调节”旋钮即可。 顺时针转动为加速，逆时针转 动为降速。
• 数控线切割机床，又称数控电火花线切割机床， 其加工过程是利用一根移动着的金属丝(钼丝、钨 丝或铜丝等)作工具电极，在金属丝与工件间通以 脉冲电流，使之产生脉冲放电而进行切割加工的 。
如图6-1所示，电极丝穿过工件上预先钻好的小孔(
穿丝孔)，经导轮由走丝机构带动进行轴向走丝运动。
工件通过绝缘板安装在工作台上，由数控装置按加工程
3. 加工零件 在试制新产品时，用线切割在坯料上直接割出零件
，由于不需另行制造模具，可大大缩短制造周期、降低 成本。另外修改设计、变更加工程序比较方便。在零件 制造方面，可用于加工品种多、数量少的零件，特殊难 加工材料的零件、材料试验样件、各种型孔、特殊齿轮 凸轮、样板、成型刀具。同时还可进行微细加工，异形 槽和人工标准缺陷的窄缝加工等。
线切割机床安全操作规程
线切割机床安全操作规程
1.操作前必须规范穿着劳防用品（工作服、工作鞋），工作服穿着要做到“三紧”（袖口紧靠、领口紧、下摆紧）；女生须戴工作帽，并将前后头发包入帽内。
2 .开动机床前应检查机床是否完好，调整水平精度，紧固地脚螺钉。
按照润滑规定加足润滑油，并保持清洁，检查各管道接头是否牢靠。
3 .检查机床与控制箱的联接线是否接好，输入信号是否与拖板移动方向一致，并将高频脉冲电源调好。
4 .检查工作台的纵横移动行程是否灵活，滚丝筒拖板往复移动是否灵活,并将滚丝筒拖板移至行程开关在两挡板的中间位置。
5 .切割工件时，先启动滚丝筒，撤走丝按钮，待导轮转动后再启动工作液电机，打开工作液阀。
6 .铝丝运动和输送工作液后，按加工要求和具体情况选择高频电源。
如需在切割中途停车或加工完毕停机时，必须先关变频，切断高频电源，再关工作液泵，待导轮上工作液甩掉后，最后关断滚丝筒电机。
7 .工作液应保持清洁，管道畅通。
为减少工作液中的电蚀物，可在工作台面及回水槽和工作液箱内放置泡沫塑料进行过滤，并定期清洗工作液箱、过滤器，更换工作液。
8 .工作完毕后，使机床各部处于原始状态，关闭照明灯并切断电源，清
理维护机床。

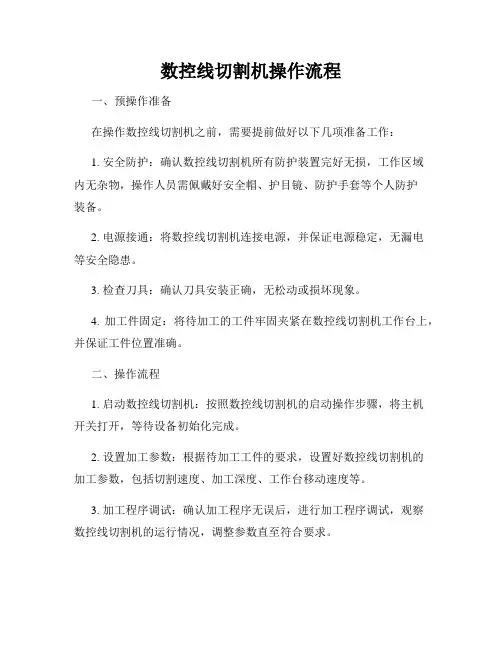

数控线切割机操作流程
数控线切割机操作流程一、预操作准备在操作数控线切割机之前，需要提前做好以下几项准备工作：1. 安全防护：确认数控线切割机所有防护装置完好无损，工作区域内无杂物，操作人员需佩戴好安全帽、护目镜、防护手套等个人防护装备。
2. 电源接通：将数控线切割机连接电源，并保证电源稳定，无漏电等安全隐患。
3. 检查刀具：确认刀具安装正确，无松动或损坏现象。
4. 加工件固定：将待加工的工件牢固夹紧在数控线切割机工作台上，并保证工件位置准确。
二、操作流程1. 启动数控线切割机：按照数控线切割机的启动操作步骤，将主机开关打开，等待设备初始化完成。
2. 设置加工参数：根据待加工工件的要求，设置好数控线切割机的加工参数，包括切割速度、加工深度、工作台移动速度等。
3. 加工程序调试：确认加工程序无误后，进行加工程序调试，观察数控线切割机的运行情况，调整参数直至符合要求。
4. 开始加工：当一切准备就绪后，点击启动按钮，数控线切割机开始按照设定参数进行工件加工。
5. 监控加工过程：在加工过程中，操作人员需时刻关注数控线切割机的运行情况，确保加工质量和操作安全。
6. 完成加工：当数控线切割机加工完成时，停止加工程序，关闭主机开关，等待数控线切割机静止后方可打开安全门，取出加工好的工件。
三、收尾工作1. 清理工作台：将数控线切割机的工作台进行清理，清除工件上的残渣，并保持工作台干净整洁。
2. 切断电源：在确认数控线切割机内无残留加工物品后，切断电源，确保操作环境安全。
3. 故障排除：如果在操作过程中出现任何异常情况或故障，应及时停机处理，不要强行操作，以免造成更大的损失。
4. 操作日志记录：在完成数控线切割机操作后，及时记录操作日志，包括加工时间、加工参数、加工结果等重要信息，便于后续查询和分析。
通过严格按照数控线切割机的操作流程进行操作，可以有效提高加工效率，确保加工质量，同时也能避免操作失误带来的安全隐患，保障操作人员的人身安全和设备的正常运行。
线切割操作规程
线切割操作规程标题：线切割操作规程引言概述：线切割是一种常见的金属加工方式，通过电脑数控系统控制电极线在工件表面进行切割，从而实现精确的加工。
为了确保线切割操作的安全和高效，制定了一系列的操作规程。
本文将详细介绍线切割操作规程的内容和要点。
一、设备准备1.1 确认设备状态：在进行线切割操作之前，需要确认设备的各项功能是否正常，包括电脑数控系统、电极线、工作台等。
1.2 检查刀具：检查线切割机的刀具是否磨损严重，如有磨损需要及时更换，以确保切割质量。
1.3 调整工件位置：根据加工要求，调整工件在工作台上的位置，确保切割时不会发生偏差。
二、参数设置2.1 电极线速度：根据工件材料和厚度，设置合适的电极线速度，以确保切割效果和加工效率。
2.2 放电电流：根据工件材料的导电性，设置合适的放电电流，过大或者过小都会影响切割质量。
2.3 放电时间：根据工件的厚度和复杂程度，设置合适的放电时间，以确保切割深度和精度。
三、安全操作3.1 穿戴防护装备：在进行线切割操作时，操作人员需要穿戴好防护眼镜、手套等防护装备，确保人身安全。
3.2 避免漏电：线切割机工作时会产生高压电流，操作人员需要注意避免漏电，避免触电事故发生。
3.3 紧急停机：在操作过程中，如果浮现异常情况，操作人员需要即将按下紧急停机按钮，确保设备和人员的安全。
四、加工质量控制4.1 检查切割质量：在切割完成后，需要对工件进行检查，确保切割质量符合要求，如有问题需要及时调整参数。
4.2 清理工作台：及时清理工作台上的切割渣滓和废料，保持工作环境整洁，有利于下一次操作。
4.3 记录加工数据：记录每次加工的参数设置和切割质量，以便后续分析和改进操作流程。
五、日常维护5.1 定期保养：定期对线切割机进行保养，包括清洁设备、润滑部件等，延长设备寿命。
5.2 替换易损件：定期检查线切割机的易损件，如电极线、刀具等，及时更换，避免影响切割质量。
5.3 培训操作人员：定期对操作人员进行培训，提升其操作技能和安全意识，确保线切割操作的顺利进行。
数控快走丝电火花线切割机床安全操作规程
数控快走丝电火花机床安全操作规程
数控快走丝电火花机床安全操作规程如下。
①操作人员必须接受操作培训，了解机床基本结构，掌握机床的
使用方法。
②操作员必须熟悉线切割过程，正确选择加工参数，按要求操作。
③用手柄操作储丝筒后，应及时将摇柄取出。
④装卸焊丝时，防止焊丝伤手。
用过的电极丝应统一处理，不得
随意丢弃。
⑤正式加工之前，检查并确认所有准备工作均正确无误。
⑥在机床允许范围内加工，不得超载或超行程工作。
⑦加工前安装防护罩。
⑧加工时，不要同时触摸工件和机床工作台，以防触电。
⑨机床附近不得放置易燃材料、易爆物品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快走丝电火花线切割机床的操作本文以苏州长风DK7725E 型线切割机床为例，介绍线切割机床的操作。
图1为DK7725E 型线切割机床的操作面板。
（一）开机与关机程序1．开机程序（1）合上机床主机上电源总开关；（2）松开机床电气面板上急停按钮SB1；（3）合上控制柜上电源开关，进入线切割机床控制系统；（4）按要求装上电极丝；时针旋转SA1；（6）按SB2，启动运丝电机；（7）按SB4，启动冷却泵；（8）顺时针旋转SA3，接通脉冲电源。
图1DK7725E型线切割机床操作面板2．关机程序（1）逆时针旋转SA3，切断脉冲电源；（2）按下急停按钮SB1；运丝电机和冷却泵将同时停止工作；（3）关闭控制柜电源；（4）关闭机床主机电源。
（二）脉冲电源1．ＤK7725E型线切割机床脉冲电源简介（1）机床电气柜脉冲电源操作面板简介，如图2所示。
SA1——脉冲宽度选择SA2~SA7——功率管选择 SA8——电压幅值选择 RP1——脉冲间隔调节PV1——电压幅值指示急停按钮——按下此键，机床运丝、水泵电机全停，脉冲电源输出切断。
图2DK7725E型线切割机床脉冲电源操作面板（2）电源参数简介①脉冲宽度脉冲宽度ti 选择开关SA1共分六档，从左边开始往右边分别为：第一档：5us第二档：15us 第三档：30us第四档：50us 第五档：80us 第六档：120us②功率管功率管个数选择开关SA2~SA7可控制参加工作的功率管个数，如六个开关均接通，六个功率管同时工作，这时峰值电流最大。
如五个开关全部关闭，只有一个功率管工作，此时峰值电流最小。
每个开关控制一个功率管。
③幅值电压幅值电压选择开关SA8用于选择空载脉冲电压幅值，开关按至“L”位置，电压为75V 左右，按至“H”位置，则电压为100V 左右。
④脉冲间隙改变脉冲间隔t0调节电位器RP1阻值，可改变输出矩形脉冲波形的脉冲间隔t0，即能改变加工电流的平均值，电位器旋置最左，脉冲间隔最小，加工电流的平均值最大。
⑤电压表电压表PV1，由0~150V直流表指示空载脉冲电压幅值。
（三）线切割机床控制系统ＤK7725E 型线切割机床配有CNC-10A 自动编程和控制系统。
1．系统的启动与退出在计算机桌面上双击YH图标，即可进入CNC-10A控制系统。
按“Ctrl+Q”退出控制系统。
2．CNC-10A控制系统界面示意图图3 CNC-10A控制系统主界面图3为CNC-10A 控制系统界面。
3．CNC-10A控制系统功能及操作详解本系统所有的操作按钮、状态、图形显示全部在屏幕上实现。
各种操作命令均可用轨迹球或相应的按键完成。
鼠标器操作时，可移动鼠标器，使屏幕上显示的箭状光标指向选定的屏幕按钮或位置，然后用鼠标器左键点击，即可选择相应的功能。
现将各种控制功能介绍如下（参见图[显示窗口]：该窗口下用来显示加工工件的图形轮廓、加工轨迹或相对坐标、加工代码。
志]：用轨迹球点取该标志（或按‘F10’键），可改变显示窗口的内容。
系统进入时，首先显示图形，以后每点取一次该标志，依次显示“相对坐标”、“加工代码”、“图形”、．．．．．．，其中相对坐标方式，以大号字体显示当前加工代码的相对坐标。
示放电间隙的平均电压波形（也可以设定为指针式电压表方式）。
在波形显示方式下，指示器两边各有一条10等分线段，空载间隙电压定为100%（即满幅值），等分线段下端的黄色线段指示间隙短路电压的位置。
波形显示的上方有二个指示标志：短路[电机开关状态]：在电机标志右边有状态指示标志ON（红色）或OFF（黄色）。
ON 状态，表示电机上电锁定（进给）；OFF状态为电机释放。
用光标点取该标志可改变电机状态（或用数字小键盘区的‘Home’键）。
[高频开关状态]：在脉冲波形图符右侧有高频电压指示标志。
ON （红色）、OFF （黄色）表示高频的开启与关闭；用光标点该标志可改变高频状态（或用数字小键盘区的“PgUp”键）。
在高频开启状态下，间隙电压指示将显示电压波形。
[拖板点动按钮]：屏幕右中部有上下左右向四个箭标按钮，可用来控制机床点动运行。
若电机为“ＯＮ”状态，光标点取这四个按钮可以控制机床按设定参数作X、Y或U 、V方向点动或定长走步。
在电机失电状态“ＯＦＦ”下，点取移动按钮，仅用作坐标计数。
[原点]：用光标点取该按钮（或按“I”键）进入回原点功能。
若电机为ON状态，系统将控制拖板和丝架回到加工起点（包括“U-V”坐标），返回时取最短路径；若电机为OFF状态，光标返回坐标系原点。
[加工]：工件安装完毕，程序准备就绪后（已模拟无误），可进入加工。
用光标点取该按钮（或按“W”键），系统进入自动加工方式。
首先自动打开电机和高频，然后进行插补加工。
此时应注意屏幕上间隙电压指示器的间隙电压波形（平均波形）和加工电流。
若加工电流过小且不稳[暂停]：用光标点取该按钮（或按“P”键或数字小键盘取的“Del”键），系统将终止当前的功能（如加工、单段、控制、定位、回退）。
[复位]：用光标点取该按钮（或按“R”键）将终止当前一切工作，消除数据和图形，关闭高频和电机。
[单段]：用光标点取该按钮（或按“S”键），系统自动打开电机、高频，进入插补工作状态，加工至当前代码段结束时，系统自动关闭高频，停止运行。
再按[单段]，继续进行下段加工。
[检查]：用光标点取该按钮（或按“T”键），系统以插补方式运行一步，若电机处于ON状态，机床拖板将作响应的一步动作，在此方式下可检查系统插补及机床的功能是否正常。
[模拟]：模拟检查功能可检验代码及插补的正确性。
在电机失电状态下（OFF状态），系统以每秒2500步的速度快速插补，并在屏幕上显示其轨迹及坐标。
若在电机锁定状态下（ON 状态），机床空走插补，拖板将随之动作，可检查机床控制联动的精度及正确性。
“模拟”操作方法如（1）读入加工程序；（2）根据需要选择电机状态后，按[模拟]钮（或‘D’键），即进入模拟检查状态。
屏幕下方显示当前插补的X-Y、U-V坐标值（绝对坐标），若需要观察相对坐标，可用光标点取显示窗右上角的[显示切换标志]（或‘F10’键），系统将以大号字体显示，再点取[显示切换标志]，将交替地处于图形/相对坐标显示方式，点取显示调节按钮最左边的局部观察钮[定位]：系统可依据机床参数设定，自动定中心及±X、±Y四个端面。
（1）定位方式选择：①用光标点取屏幕右中处的参数窗标志[OPEN]（或按“O”键），屏幕上将弹出参数设定窗，可见其中有[定位LOCATIO N XOY]一项。
②将光标移至‘XOY ’处轻点左键，将依次显示为XOY、XMAX、XMIN、YMAX、YMIN。
③选定合适的定位方式后，用光标点取参数设定窗左下角的CLOSE标志。
（2）定位：光标点取电机状态标志，使其成为‘ON’（原为‘ON’可省略）。
按[定位]钮（或‘C’键），系统将根据选定的方式自动进行对中心、定端面的操作。
在钼丝遇到工件某一端面时，屏幕会在相应位置显示一条亮线。
按[暂停]钮可中止定位操作。
[读盘]：将存有加工代码文件的软盘插入软驱中，用光标点取该按钮（或按“L”键），屏幕将出现磁盘上存贮全部代码文件名的数据窗。
用光标指向需读取的文件名，轻点左键，该文件名背景变成黄色；然后用光标点取该数据窗左上角的‘囗’（撤消）钮，系统自动读入选定的代码文[回退]：系统具有自动/手动回退功能。
在加工或单段加工中，一旦出现高频短路现象，系统即自动停止插补，若在设定的控制时间内（由机床参数设置），短路达到设定的次数，系统将自动回退。
若在设定的控制时间内，短路仍不能消除，系统将自动切断高频，停机。
在系统静止状态（非[加工]或[单段]），按下[回退]钮（或按“B”键），系统作回退运行，回退至当前段结束时，自动停止；若再按该按钮，继续前一段的回退。
[跟踪调节器]：该调节器用来调节跟踪的速度和稳定性，调节器中间红色指针表示调节量的大小；表针向左移动，位跟踪加强（加速）；向右移动，位跟踪减弱（减速）。
指针表两侧有二个按钮，“+”按钮（或“Eed”键）加速，“-”按钮（或“PgDn”键）减速；调节器上方英[段号显示]：此处显示当前加工的代码段号，也可用光标点取该处，在弹出屏幕小键盘后，键入需要起割的段号。
（注：锥度切割时，不能任意设置段号）。
[局部观察窗]：点击该按钮（或F1键），可在显示窗口的左上方打开一局部窗口，其中将显示放大十倍的当前插补轨迹；再按该按钮时，局部窗关闭。
[图形显示调整按钮]：这六个按钮有双重功能，在图形显示状态时，其功能依次为：“+”或F2键：图形放大1.2倍“－”或Ｆ3键：图形缩小0.8倍“←”或F4键：图形向左移动20单位“→”或F5键：图形向右移动２0单位“↑”或F6键：图形向上移动20单位“↓”或F7键：图形向下移动20单位[坐标显示]：屏幕下方“坐标”部分显示X、Y、U 、V的绝对坐标值。
[效率]：此处显示加工的效率，单位：mm/min ；系统每加工完一条代码，即自动统计所用的时间，并求出效率。
[YH窗口切换]：光标点取该标志或按“ESC”键，系统转换到绘图式编程屏幕。
[图形显示的缩放及移动]：在图形显示窗下有小按钮，从最左边算起分别为对称加工，平移加工，旋转加工和局部放大窗开启/关闭（仅在模拟或加工态下有效），其余依次为放大、缩小、左移、右移、上移、下移，可根据需要选用这些功能，调整在显示窗口中图形的大小及位置。
具体操作可用轨迹球点取相应的按钮，或从局部放大起直接按F1、F2、F3、F4、F5、F6、F7键。
[代码的显示、编辑、存盘和倒置]：用光标点取显示窗右上角的[显示切换标志]（或‘F10’键），显示窗依次为图形显示、相对坐标显示、代码显示（模拟、加工、单段工作时不能进入代码显示方式）。
在代码显示状态下用光标点取任一有效代码行，该行即点亮，系统进入编辑状态，显示调节功能钮上的标记符号变成：S、I 、D、Q、↑、↓，各键的功能变换成：S——代码存盘 I ——代码倒置（倒走代码变换）D——删除当前行（点亮行） Q——退出编辑态↑——向上翻页↓——向下翻页在编辑状态下可对当前点亮行进行输入、删除操作（键盘输入数据）。
编辑结束后，按Q 键退出，返回图形显示状态。
[记时牌功能]：系统在[加工]、[模拟]、[单段]工作时，自动打开记时牌。
终止插补运行，记时自动停止。
用光标点取记时牌，或按“O”键可将记时牌清零。
[倒切割处理]：读入代码后，点取[显示窗口切换标志]或按“F10”键，直至显示加工代码。
用光标在任一行代码处轻点一下，该行点亮。
窗口下面的图形显示调整按钮标志转成S、I 、D、Q 等；按“I”钮，系统自动将代码倒置（上下异形件代码无此功能）；按“Q”键退出，窗口返回图形[断丝处理]：加工遇到断丝时，可按[原点]（或按“I”键）拖板将自动返回原点，锥度丝架也将自动回直（注：断丝后切不可关闭电机，否则即将无法正确返回原点）。
