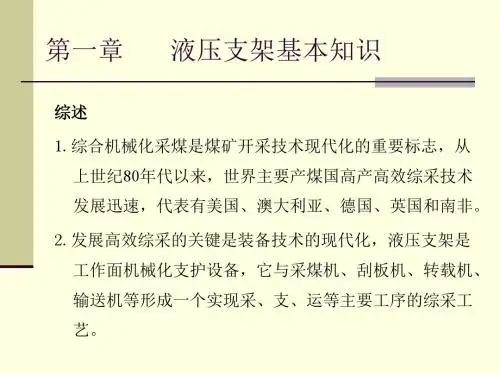

液压支架讲义
前设计过桥，提高底座整体刚性和抗扭能力，但其排
矸性能差，容易堵卡，损坏推移机构。
1.3液压支架的组成
1.3液压支架的组成
底分式刚性底座 底座底板为中分式，中档推移机构直接落在煤层底板 上，前立柱柱窝前有过桥，中档后部上方为箱型结构， 底板不封闭，排矸性能好。
1.3液压支架的组成
铰接分体式底座 底座分为左右相对独立的两部分，从中档处铰 接，左右底座在垂直方向可相对错动，无刚性 约束。这种底座对底板不平的适应性好，减少 了底座的扭转和偏载，支架的整体刚性有所降 低。
复合支护：—般循环方式为：割煤一支架伸出伸缩梁一
推溜一收伸缩梁一移架。特点是：支护滞后时间短， 但增加了反复支撑次数。可适用于各种顶板条件，但 支架操作次数增加，不能适应高产高效要求，目前应 用较少。
1.4支架的工作原理
2、液压支架的动作 液压支架在工作过程中必须具备升、降、推、移四个基 本动作，这些动作是利用泵站供给的高压乳化液通过
缸体前移完成支架的前移；输送机前移时，支架支撑
顶板后，高压液进入推移千斤顶的活塞腔，另一腔回 液，以支架为支点，活塞杆伸出，把输送机推向煤壁。
1.4支架的工作原理
3.液压支架升起支撑顶板到下降脱离顶板的整个工作过 程分为四个阶段： 初撑阶段：立柱上升，达到初撑力。 立柱初撑力：Pzc=πD²/4×Pb×10﹣³ 支架初撑力：Pjc=Pzc×n×η
5.工作面成套液压支架的组成： 过渡液压支架：置于顺槽与工作面过渡区，用于支护顺 槽与工作面过渡区的顶板
端头液压支架：置于工作面上下两端头，用于支护工作
面上下两端包括输送机机头机尾上方的顶板，并作为 工作面支架调整位置的方向时的基准架。对整个工作面 支架的防倒防滑至关重要。
液压支架说明说
精品文档ZZ6400/15/29型综采液压支架使用说明书2005年6月一•概述二.支架的组成、用途及特点三.主要技术特征四.配套设备五.主要结构部件及作用六.液压系统七.主要液压元件八.支架的验收、运输及井下安装九.支架的使用、操作和维护十.常见故障、原因及处理、概述ZZ6400/15/29型支撑掩护式综采液压支架是根据我国中厚煤层的地质条件，并针对铁煤集团的具体使用条件和特殊要求，在吸收同类型支架优点的基础上而设计的。
该型支架与运输机、采煤机、过渡支架及端头支架配套使用，25度可实现水平工作面或倾角小于的倾斜工作面中厚煤层的割煤、支护、移架和运煤等综合机械化作业，为减轻工人劳动强度，大幅度提高工作面单产，增加经济效益，实现安全生产提供了一种较为理想的综采设备。
该支架为四柱四连杆支撑掩护式型式。
四根立柱支撑顶梁，主要承受顶板的垂直压力；同时通过掩护梁及前、后连杆与底座各自铰接构成四连杆机构，来承受支架所受的水平力和侧向力；顶梁带有护帮板，使得该支架支撑能力大，切顶与防护性能好，支架纵横向稳定性强。
ZZ6400/15/29 型液压支架主要参数合理，结构比较完善，功能较为全面，纵横向稳定性强；材料及制造立足国内，拆装、检修较方便；液控元件均择优采用国产定型质量可靠的产品，配件供应有充分的保证。
本支架的性能参数较为广泛的适应于国内中厚煤层的地质条件，各局、矿可根据具体条件选择使用。
二、支架的组成、用途及特点ZZ6400/15/29 型液压支架（外观见附图）主要由金属结构件、液压系统和防倒、调架装置三大部分组成。
主要金属结构件有：护帮板、顶梁、掩护梁、底座、前、后连杆、推杆及侧护板等。
液压控制系统除了立柱、各种千斤顶外，还包括各种液压控制元件（操纵阀组、安全阀、液控单向阀等）和液压辅助元件（管接头件、胶管等）。
防倒、调架装置包括顶梁、掩护梁的左右侧护板及各自的侧推千斤顶、弹簧套筒等。
支架各结构件之间及结构件与液压元件间均通过销轴、螺栓等连接，管路连接采用快速接头、U型卡，拆装维护方便。
综采工作面掩护式液压支架
前言是我国常规能源的主体，随着国民经济的发展，煤炭的需要量越来越大。
为了加速我国煤炭工业的发展，必须实现综合机械化采煤。
在综采工作面，液压支架是中国综采工作面最主要的技术装备之一，于提高采煤效率，降低成本，改善作业环境，减少笨重的体力劳动具有举足轻重的作用，也是国产综采工作面装备中生产量最大的产品，正确、合理地设计液压支架，以适应不同地质条件的采煤工作面需要就成为十分重要的环节。
毕业设计已经接近了尾声，大学的生活即将结束，很快我们就离开着生活了四年的校园奔赴不同的工作岗位了。
在这四年里，老师们用汗水和心血滋润我干枯的心田，用知识的乳汁将我哺育，在我即将离开母校的时候，我向我最尊敬的老师们表达我最真诚的谢意，谢谢你们四年来对我们的亲切关怀。
在今后的日子里，我将努力奋斗，把您在学校里传授给我们的知识运用到实际工作中去，为我国的机械行业做出我们应有的贡献。
最后，感谢各位评阅老师在百忙之中评阅本文。
由于时间仓促，本人水平有限，难免有错误和不足之处，敬请各位老师指正。
1绪论1.1国内外液压支架的现状20世纪50年代前，在国内外煤矿生产中，基本上采用木支柱、木顶梁或金属摩擦支柱和铰接顶梁来支护顶板。
1945年英国首次研制出液压支架，通过对液压支架的逐步改进完善，进而推广应用，使采煤工作面采煤过程中的落煤、装煤、运煤和支护等工序全部实现了综合机械化。
到20世纪90年代初，寻找到适合矿区资源条件的先进采煤方法，采用了放定煤技术。
随着计算机技术和自动化技术的不变应用和提高，为煤矿生产自动化和高效生产提供了新的出路。
液压支架电液控制系统的应用，大大加快了工作面的移架、推溜速度，改善了采煤工作面顶板的支护状况，使工作面产量成倍增加，安全状况明显改善，吨煤成本大幅度下降，为煤矿生产的高效、安全和煤矿工人劳动环境的改变提供了条件。
目前，以液压之家为主体的综采设备，已逐步向程控、遥控和自动化方向发展。
液压支架作为煤矿长壁综采工作面的关键设备，近年来得了迅速地发展，它与综采系统中的“三机”（刮板输送机、转载机、带式输送机）配合使用，是煤矿开采技术现代化的重要标志。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZZ6400/15/29型综采液压支架使用说明书铁煤集团机械制造有限责任公司2005年6月目录一. 概述二. 支架的组成、用途及特点三. 主要技术特征四. 配套设备五. 主要结构部件及作用六. 液压系统七. 主要液压元件八. 支架的验收、运输及井下安装九. 支架的使用、操作和维护十. 常见故障、原因及处理一、概述ZZ6400/15/29型支撑掩护式综采液压支架是根据我国中厚煤层的地质条件，并针对铁煤集团的具体使用条件和特殊要求，在吸收同类型支架优点的基础上而设计的。
该型支架与运输机、采煤机、过渡支架及端头支架配套使用，可实现水平工作面或倾角小于25度的倾斜工作面中厚煤层的割煤、支护、移架和运煤等综合机械化作业，为减轻工人劳动强度，大幅度提高工作面单产，增加经济效益，实现安全生产提供了一种较为理想的综采设备。
该支架为四柱四连杆支撑掩护式型式。
四根立柱支撑顶梁，主要承受顶板的垂直压力；同时通过掩护梁及前、后连杆与底座各自铰接构成四连杆机构，来承受支架所受的水平力和侧向力；顶梁带有护帮板，使得该支架支撑能力大，切顶与防护性能好，支架纵横向稳定性强。
ZZ6400/15/29型液压支架主要参数合理，结构比较完善，功能较为全面，纵横向稳定性强；材料及制造立足国内，拆装、检修较方便；液控元件均择优采用国产定型质量可靠的产品，配件供应有充分的保证。
本支架的性能参数较为广泛的适应于国内中厚煤层的地质条件，各局、矿可根据具体条件选择使用。
二、支架的组成、用途及特点ZZ6400/15/29型液压支架（外观见附图）主要由金属结构件、液压系统和防倒、调架装置三大部分组成。
主要金属结构件有：护帮板、顶梁、掩护梁、底座、前、后连杆、推杆及侧护板等。
液压控制系统除了立柱、各种千斤顶外，还包括各种液压控制元件（操纵阀组、安全阀、液控单向阀等）和液压辅助元件（管接头件、胶管等）。
防倒、调架装置包括顶梁、掩护梁的左右侧护板及各自的侧推千斤顶、弹簧套筒等。
支架各结构件之间及结构件与液压元件间均通过销轴、螺栓等连接，管路连接采用快速接头、U型卡，拆装维护方便。
该支架的用途是：支护工作面顶板，掩护采煤机、输送机的工作空间，使采煤机一次采完工作面高度，并由输送机将采下的煤运出，分别通过割煤、移架、推溜等工序组成作业循环，实现综采机械化连续生产。
ZZ6400/15/29型液压支架的主要特点是：1、工作面三机配套设备能力较大，而且推移千斤顶行程达900mm，配置800mm截深采煤机滚筒，可实现高产高效；2、四柱支撑，支撑能力大，切顶性能好，且初撑力也较大，占工作阻力的82%，同时前连杆采用双连杆，支架抗扭能力大；3、设置护帮板可适应及时和超前支护，起到防止片帮、冒顶作用；4、支架结构件板材均采用60kg/c㎡高强度钢板，强度比普通16Mn提高一倍；主要销轴材质均采用30CrMnTi，比普通40Cr提高强度近一倍，既可以减轻重量增加了强度，又能提高支架的安全系数；5、支架的液压系统采用大流量系统，立柱、千斤顶均采用350l/min（DHC）大流量操纵阀，可显著提高升、降架、移架及支架其它动作速度。
6、顶梁与掩护梁铰接处采用顶梁顶板延长、顶梁侧护板设置立封板结构，挡矸效果好。
三、主要技术特征1、型式：四柱四连杆支撑掩护式2、支撑高度：不加柱帽/加柱帽 1.5～2.9/1.5～3.1m3、工作高度：不加柱帽/加柱帽 1.7～2.7/1.7～2.85m4、支护宽度： 1.43～1.60 m5、中心距： 1.5 m6、初撑力：P=31.5 MPa 5236KN7、工作阻力：P=38.5 MPa 6400KN8、支护强度：平均0.95MPa9、对底板比压：平均 2.48Mpa10、通风断面：架高1.5m/1.7m/2.9m 3.24/4.12/9.3m211、适应煤层倾角: ≤ 25︒12、运输外形尺寸：（长×宽×高）约6.11 ⨯1.43⨯1.5m13、质量：≈17.9t14、泵站压力：31.5MPa15、操作方式：本架操作16、立柱：单伸缩机械加长4根缸径/柱径：Φ230/Φ220 mm杆径：Φ179 mm行程: 液压/机械685/712mm初撑力: P=31.5MPa 1309KN工作阻力: P=38.5MPa 1600 KN 17、推移千斤顶1根缸径Φ180mm杆径Φ120mm行程900 mm推力/拉力: P=31.5MPa（差动配置）356/445KN 18、护帮千斤顶2根缸径：Φ100mm杆径：Φ70mm行程：423 mm推力/拉力：P=31.5MPa 247/126KN工作阻力: P=34.0MPa 267KN19、侧推千斤顶3根缸径Φ80mm杆径Φ60mm行程170 mm推力/拉力: P=31.5MPa 158/69KN四、配套设备（1）采煤机： MGTY250/600-1.1D；（2）输送机： SGZ880/800；（3）过渡支架：ZZG6400/17/35；（4）加宽过渡支架：ZZG8000/19/35；（5）端头支架：ZTZ22500/19/35A；（6）转载机：SZZ800/315；（7）破碎机：PCM160五、主要结构部件及作用（参阅随机图纸）各结构部件板材均采用60kg/c㎡高强度钢板。
1、顶梁、护帮板顶梁直接与顶板接触，支撑顶板，承受顶板压力并切断采空区顶板，使顶板冒落，同时为回采工作面提供足够安全的工作空间，是液压支架的主要承载部件之一。
顶梁由四条主筋板、若干条横筋及上、下盖板等组焊成变截面箱形结构。
四条主筋夹空内焊有前后共四个柱窝，与立柱球头呈球面接触；顶梁前部铰接护帮板；顶梁箱体中部设有四处套筒，套筒内通过弹簧套筒、侧推千斤顶及导杆和活动侧护板相连接；顶梁后部与掩护梁铰接。
护帮板是与顶梁铰接的部件，由顶板、腹板、立筋组焊而成，通过两个φ100mm的护帮千斤顶的控制，用以超前（采煤机割煤前）及时支护因片帮暴露的顶板或采煤机割过后新暴露出的顶板并护帮。
2、掩护梁掩护梁主要用来阻挡采空区冒落的矸石窜入架内，维护架内工作空间；同时通过与前、后连杆铰接及前、后连杆与底座依次铰接来构成支架四连杆机构，既要承受顶板的水平推力、侧向力及扭转力矩，还要保证支架的梁端距变化尽可能小，所以掩护梁是支架的主要连接和掩护部件，必须要有足够的强度和刚度。
该掩护梁由四条主筋板、若干条横筋及上、下盖板等组焊成箱形结构。
掩护梁上端与顶梁后端铰接，下端与前、后连杆上端铰接；在两侧以与顶梁相同方式设置侧推装置，分别装有活动侧护板。
3、前、后连杆该支架的前连杆为两侧双向布置，后连杆为整体箱形结构，分别与底座和掩护梁铰接组成支架四连杆机构，使支架上下构成一个完整的运动整体，并按一定的双纽线轨迹运动，从而保证了支架具有合理的梁端距；同时还承受较大的侧向力和扭转力矩，使支架具有抗扭能力。
4、底座底座是整个支架的重要承载部件，它的主要作用是将支架承受的顶板压力传递到底板，所以底座既要有足够的刚度和强度，又要满足对底板比压的要求。
底座亦为箱形结构，在四条主筋间设有前、后四个柱窝，与前、后立柱缸底呈球面接触；中部空间设置推溜及拉架装置；底座中部和后部与前、后连杆铰接。
5、活动侧护板支架的顶梁和掩护梁均设有活动侧护板，主要用来保证支架之间具有良好的接触，以调节架间距，防止架间漏矸，并起到一定的防倒作用。
各活动侧护板的伸缩均由两套弹簧套筒和各自侧推千斤顶控制，最大伸缩量为170mm。
本支架的侧推千斤顶缸径为φ80mm。
6、推杆推杆前端通过连接头与输送机相连，后部耳座与推移千斤顶连接构成推溜拉架装置，靠推移千斤顶的伸缩实现移架、推溜。
推杆为箱形结构。
六．液压系统（参阅随机图册及后附原理图）将立柱、各千斤顶和各种阀类，通过各管接头附件和高压胶管同泵站、主进回液管路连接起来，使液压支架能够完成其预定的动作与要求，就构成了支架的液压系统。
本支架液压系统的特点：1．主进、回液分别为φ31.5D及φ51K；相应至操纵阀管径为φ19;操纵阀至立柱下腔及推移缸为φ16管径。
2．立柱、各千斤顶操纵阀均按350l/min配置。
3．本架操作、管路简单、布置合理、维修方便。
4．工作液为5％乳化油和平95％中硬以下水的乳化液。
七、主要液压元件1．立柱及各种用途千斤顶立柱、各千斤顶都是单伸缩双作用液压缸，所用元件均为标准件、通用件，结构简单，检修方便。
2．操纵阀操纵阀均采用DHC型350l/min大流量型，操作自如，检修方便，可同时操作两片以上以实现复合运动的要求。
3．液控单向阀、液控双向锁及安全阀均采用国产定型产品，均具有结构简单、动作灵活、性能可靠、检修方便特点，液控单向阀为FDY280/42型；液控双向锁为SYD-PK125/400IY型；安全阀有ZHYF1A和DAF.00型两种。
FDY280/42型液控单向阀直接与立柱连接，不必配阀接板，便于拆装、检修。
4．主进、回液及喷雾截止阀主进液选用KQGJP19/31.5D型双交替可清洗过滤三通截止阀；主回液采用HSHT19/51K型回液三通断路阀；喷雾主管路选用QJ13/25型截止阀。
三种阀用于切断支架架内的进、回液及喷雾进水，便于在架内检修时不影响其它支架正常供液。
KQGJP19/31.5D型双交替可清洗过滤三通截止阀为我公司新研制产品，阀体内增设了不必拆卸即可反向高压清洗的双侧过滤器，既能保证供液质量，又省时方便。
5、液控喷雾阀采用我公司研制的目前国内最为先进的YPF-42/160型液控喷雾阀，该阀具有流量大、动作迅速、开闭自如的特点，其顶杆与滑套的材质为不锈钢，且密封结构合理，经久耐用。
6、喷雾过滤器、定向交替单向阀喷雾过滤器采用GLQ13A型，安装在QJ13/25型截止阀出液端，用来过滤来自喷雾主管路的喷雾用水。
定向交替单向阀型号为JDF4C.00，用于推移千斤顶起差动作用。
7、喷雾杆与喷嘴采用我公司研制的喷雾杆上安设喷雾嘴的新型喷雾装置，该装置具有所需喷水压力小，雾化效果好，喷雾面积大，体积小，安设方便的特点。
八、支架的验收、运输及井下安装（一）支架的验收1．液压支架出厂的工作必须严格按《综合机械化设备出厂检验技术规范》的规定执行。
2．应由使用单位和制造厂及设计单位共同组成验收小组，对液压支架整架、部件进行抽样检验。
详细记录，并写出验收报告，验收合格（包括验收不合格经返修处理好）后才能出厂发运。
3．验收中出现问题不能及时处理的，应由各方协商解决，并上报有关部门。
4．使用单位可派人到制造单位进行中检5．支架出厂应包括技术文件、装箱单、产品合格证（每架一个）产品使用说明书三份及备件明细表一份。
（二）支架地面运输和试运转1、地面运输应采用整架运输，出厂发运前必须将支架顶梁及掩护梁的活动侧护板收回并锁定，同时将护帮板收回锁定，将支架降至最低位置，进行整架运输。
