码垛机操作作业指导书

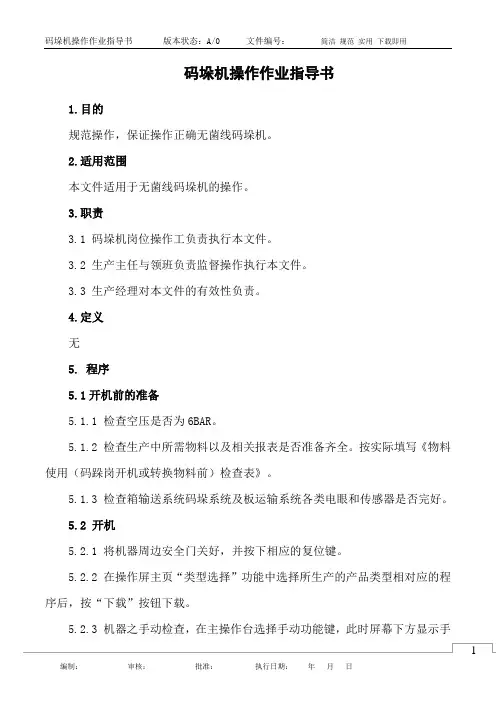

码垛机操作作业指导书1.目的规范操作，保证操作正确无菌线码垛机。
2.适用范围本文件适用于无菌线码垛机的操作。
3.职责3.1 码垛机岗位操作工负责执行本文件。
3.2 生产主任与领班负责监督操作执行本文件。
3.3 生产经理对本文件的有效性负责。
4.定义无5. 程序5.1开机前的准备5.1.1 检查空压是否为6BAR。
5.1.2 检查生产中所需物料以及相关报表是否准备齐全。
按实际填写《物料使用（码跺岗开机或转换物料前）检查表》。
5.1.3 检查箱输送系统码垛系统及板运输系统各类电眼和传感器是否完好。
5.2 开机5.2.1 将机器周边安全门关好，并按下相应的复位键。
5.2.2 在操作屏主页“类型选择”功能中选择所生产的产品类型相对应的程序后，按“下载”按钮下载。
5.2.3 机器之手动检查，在主操作台选择手动功能键，此时屏幕下方显示手动菜单。
5.2.4 在手动菜单中，分别选择机器、装料站、包装件推入。
包装件进料中的子菜单中的各项后，分别按启动键，检查行推层推装载平台主提升及定位挡板各部份运行是否正常，有无异响。
5.2.5 正常后选择触摸屏，功能菜单下的子菜单，“打开/关闭1”中将模拟运行功能、手动调用剩余包装件功能及清空机器功能分别关闭。
5.2.6 选择功能菜单下的子菜单“打开/关闭3”中将垛板进口，垛板出口功能分别打开。
5.2.7 选择功能菜单下的子菜单“打开/关闭4”中将包装件进口功能项选择打开，将形成一个垛层包装件进料停止功能项选择关闭。
5.2.8 选择功能菜单下的子菜单“打开/关闭5”中将包装辅助材料处理器功能项选择关闭。
5.2.9 在功能菜单项中选择“复位”功能，分别按下“机器”和“包装件输送带”复位按钮，直到按钮变成蓝色。
5.2.10 在主控台上按下“自动功能键”后，“启动功能键”闪烁，按下“启动功能键”后，机器自动复位，并处于自动状态下。
5.3 生产运行5.3.1 生产中密切留意机器运行状态，出现异常及时处理，确保设备高效运行。
码垛机操作培训
维护保养
3个月定期保养： 1、检查主链驱动皮带有无翻松 2、检查转箱装置固定螺丝有无翻松 3、给推杆传动螺杆及导轨加油脂
维护保养
6个月定期保养： 1、主链、成品链链条加润滑油 2、清洁电柜风扇，电柜内部清尘 3、气动三联件换油、换滤芯 一年定期保养： 电机减速箱换油
自动运行时需留意的地方：
进箱数量及转向是否正常 推杆是否将箱子推到位 码垛链上面的托板是否到位（贴着止板 阀）
自动运行过程中出现任何问题
1、按急停，让机器暂停运作。（注意：不 能按“停止”按钮！） 2、排除问题后，按复位，输送带恢复工作， 再按一次复位，机器人恢复工作。
生产过程中以下三种情况的操作
二、急停 生产过程中，遇到紧急情况，按“急停”按钮， 码垛机全部部件停在原位。 对策： 1、排除故障后，松开“急停”按钮。 2、将进箱链最靠近主链的箱子拿掉。 3、按1次复位，输送部分开始运转，再按1次复 位，机器人开始运转。 注意：此种情况下不需要按“启动”按钮！
生产过程中以下三种情况的操作
自动运行前切记！
检查输送带、滚筒上面有无异物 检查机器人是否停在安全的位ቤተ መጻሕፍቲ ባይዱ 检查各光眼是否正常工作 检查板库链上面有无托板，如有托板则 将其移至检测光眼处 检查压缩空气是否打开
自动运行码垛机
1、释放所有急停开关，接通电源。 2、将操作面板上的手、自动选择开关打到 自动状态。 3、在触摸屏上选择码垛类型，选定后按 “确认”按钮。 4、确定机器人已经启动完毕之后，长按启 动按钮，直到蜂鸣声音结束，电源指示 灯由黄色变成绿色。
三、停止（暂停） 生产过程中，如因生产需要，按“停止”按钮， 码垛机输送部分立刻停止，机器人完成最后一 次抓取后停止。 对策： 1、把进箱链最靠近主链的箱子拿掉。 2、按1下“启动”按钮，码垛机恢复正常运行。 注意：此种情况下不能长按“启动”按钮！
高架码垛机安装调试说明书
高架码垛机安装调试操作说明书高架码垛机是由下列部机组成：大斜坡输送机，缓停压平机，转位缓停机，转位机，编组机，推袋机，分层机，码垛机，托盘输送机，垛盘输送机，托盘仓等组成。
一码垛机安装：1．首先按照设备平立面图纸，把码垛机要安装的位置确定下来，然后把码垛机所有要预制的地脚安装孔做好，预制安装孔做完后，下面开始安装码垛机。
首先根据码垛机在厂房内的位置，然后排列好安装顺序这样安装起来比较省时省力。
例如我们经常安装的是控制柜和走台在里面。
里面又进不去叉车，所以在安装人员比较少的时候，安装起来就比较不方便，所以我们把码垛机安装顺序排列好借用叉车就非常好安装了。
下面介绍这类布置的码垛机安装顺序：1)先把码垛机框架运放到位，并且对好安装尺寸，然后再安装控制台下面走台支架，再把控制柜上面走台框架安装上。
2)控制柜送到位后，安装垛盘输送机侧走台支架和框架。
3)选择好转位机、压平机、缓停机下面的支腿，因为下面支腿是有区别的，然后把转位机下面支腿立起和控制台下面走台框架连接到一起，再立起一个支腿，然后用叉车把缓停机和压平机侧面走台框架叉起放到下面支腿上再和控制台下面走台框架用螺栓连接到一起。
再把走台板全部安装上，然后再安装外护栏。
4)护栏安装完成后，用叉车叉起缓停机下面平台框架放到支腿上，用螺栓把它和支腿连接上，但暂时不要拧紧。
然后再用叉车叉起转位机下面平台框架，把它放到支腿上先和码垛机平台连接到一起，然后再和缓停机下面平台框架连接。
设备连接完成后，把支腿和平台框架调正后，再把所有的螺丝拧紧。
5)平台安装完后，再用叉车把转位机叉到平台上安装，上好螺丝，用同样方法把缓停机和压平机全部安装到平台上，把它们之间距调整3厘米后上紧螺丝。
然后再把外边小走台及护栏安装上。
6)护栏安装完成后，开始安装码垛分层机，首先把推袋缓停板和框架连接螺丝拆下，这样缓停板可以抬起，分层机框架安装时可以抬到位。
首先把分层机送到码垛升降机下面，然后用两台叉车在两头把分层框架水平叉起，放到码垛框架安装位置上，调正上好螺丝水平分层机就安装完成。
码垛机器人使用说明

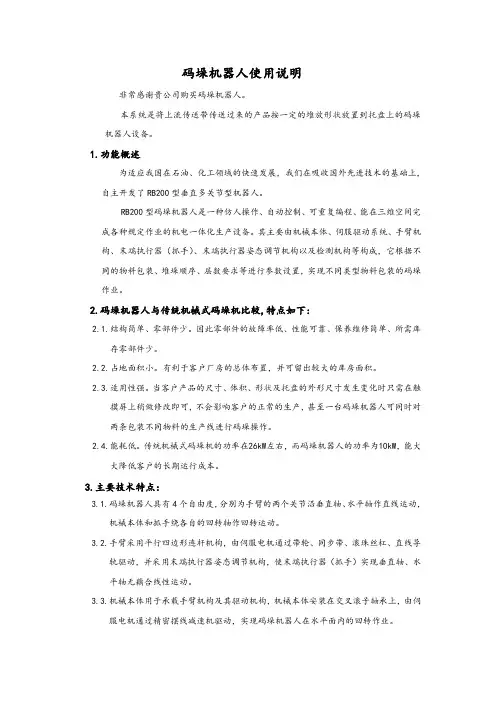

码垛机器人使用说明非常感谢贵公司购买码垛机器人。
本系统是将上流传送带传送过来的产品按一定的堆放形状放置到托盘上的码垛机器人设备。
1.功能概述为适应我国在石油、化工领域的快速发展，我们在吸收国外先进技术的基础上，自主开发了RB200型垂直多关节型机器人。
RB200型码垛机器人是一种仿人操作、自动控制、可重复编程、能在三维空间完成各种规定作业的机电一体化生产设备。
其主要由机械本体、伺服驱动系统、手臂机构、末端执行器（抓手）、末端执行器姿态调节机构以及检测机构等构成，它根据不同的物料包装、堆垛顺序、层数要求等进行参数设置，实现不同类型物料包装的码垛作业。
2.码垛机器人与传统机械式码垛机比较,特点如下:2.1.结构简单、零部件少。
因此零部件的故障率低、性能可靠、保养维修简单、所需库存零部件少。
2.2.占地面积小。
有利于客户厂房的总体布置，并可留出较大的库房面积。
2.3.适用性强。
当客户产品的尺寸、体积、形状及托盘的外形尺寸发生变化时只需在触摸屏上稍做修改即可，不会影响客户的正常的生产，甚至一台码垛机器人可同时对两条包装不同物料的生产线进行码垛操作。
2.4.能耗低。
传统机械式码垛机的功率在26kW左右，而码垛机器人的功率为10kW，能大大降低客户的长期运行成本。
3.主要技术特点：3.1.码垛机器人具有4个自由度，分别为手臂的两个关节沿垂直轴、水平轴作直线运动，机械本体和抓手绕各自的回转轴作回转运动。
3.2.手臂采用平行四边形连杆机构，由伺服电机通过带轮、同步带、滚珠丝杠、直线导轨驱动，并采用末端执行器姿态调节机构，使末端执行器（抓手）实现垂直轴、水平轴无藕合线性运动。
3.3.机械本体用于承载手臂机构及其驱动机构，机械本体安装在交叉滚子轴承上，由伺服电机通过精密摆线减速机驱动，实现码垛机器人在水平面内的回转作业。
精选文库3.4.抓手腕部回转由伺服电机通过精密摆线减速机驱动。
3.5.机械手主要材料采用铝合金型材，具有质量轻，动作灵活等特点。
(完整版)全自动高位码垛机说明书
电气控制系统1.系统概述电气控制系统控制并协调码垛系统各单元的动作，使码垛机按照工艺流程来完成整个生产过程。
工艺过程如下：包装好的料袋经过斜坡输送机进入压平机和加速输送机，对料袋进行整平、加速，然后进行转位（需要时）和编组操作，将竖袋2袋编为1组，横袋3袋编为1组；编好组的料袋由推袋机推到分层机上，一层5个料袋在分层机上再次整形后，打开分层机放到升降机上的托盘上，升降机下降一层料袋的高度，即码好一层；这样码完8层（或10层）即为一垛，码好后升降机下降到最低位，再由垛盘输送机将垛盘输送到无动力垛盘输送机上，最后由叉车运走。
托盘的供给：叉车将空托盘（最多10个）放入托盘仓中，托盘仓能自动地将托盘放到托盘输送机上，再由托盘输送机送到升降机上。
码垛机电气控制系统原理框图如图1-1所示，包括中央处理单元PLC－CPU及其I/0扩展单元、检测单元（光电开关、接近开关）、操作与显示单元（触摸屏、按钮开关和指示灯）、控制元件（交流接触器、变频器和电磁阀）以及执行部件（电机和气缸）等几个部分组成。
操作与显示单元作为设备操作的操作界面，接受来自操作人员的操作指令并指示设备的运行状态；检测元件检测料袋、托盘、垛盘的位置状态以及各单元的运行状态，PLC自动循环扫描各输入输出点的当前状态，并根据程序所确定的逻辑关系更新输出点的状态，通过通断交流接触器和换向电磁阀来控制电机的启停和气缸的动作，从而完成码垛全过程的控制。
PLC（可编程序控制器）图1-1 电控系统原理框图2.系统的主要特点及技术说明2.1 电源部分现场的主电源380VAC进入控制柜后，首先经过旋钮开关和总断路器。
在不打开控制柜的情况下，可方便地通过控制柜门上的旋转手柄完成接通和断开主电源的操作。
码垛机的每一个电机均有一个单独的断路器对其进行保护。
因此保证了每个电机得到最佳的保护，并且便于在发生故障的情况下查找故障点。
本系统所采用的保护断路器集成了多种保护功能，即短路、过载及断相保护，因而省去了传统的热继电器。
自动码垛机操作说明书
图 2.1.4.8
15
杭州青菱自动化技术有限公司
上图 2.1.4.8 为基础数据界面，如果厂家以某一个料框的各 类尺寸为基准，在进行“料架检测”完成之后，可以点选“料架数据 导入”，将此料架扫描所得的参数作为与其它料架对比的标准参数。
本手册提供了码垛机标准操作方法的尽可能详细的信息。但不可能 把所有需避免的可能操作、条件或情况都完全地描述出来。所以，在
2
杭州青菱自动化技术有限公司
操作中碰到任何未描述的问题或情况时，请联络杭州青菱自动化技术 有限公司。请参阅本手册最后一页上的联系信息。
3
目录
杭州青菱自动化技术有限公司
一，安全须知..............................................................................................5 1.1，总纲............................................................................................ 5 1.2 注意细则....................................................................................... 5
1.2 注意细则
1.2.1 在码垛机操作运行中或者等待中，决不可进入码垛机的运动范 围，特别是料叉在垂直方向运动时，禁止任何人员在料叉下方走动， 以免遭受高空意外坠物的伤害。
1.2.2 操作人员在手动或自动运行码垛机的时候，需确认无闲杂人员 穿梭于码垛机附近。码垛机遥控器需由指定人员操作，无关人员禁止
码垛机使用说明书
MDROBORT-100码垛机器人系统用户操作手册长春北方仪器设备有限公司目录前言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 1．注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 2．系统各部分说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 3．控制系统操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 4．故障检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 5．电气图前言非常感谢贵公司购买了本公司输送码垛机器人产品。
本系统是将包装后的产品输送过来按一定的堆放形状放置托盘上的码垛机器人。
本操作手册主要针对MDROBORT-100的本体操作进行说明。
在使用本设备前请务必认真阅读本手册，充分理解本机器的功能、能力与操作流程等事项。
如对本手册的内容有所异议，请与我们联系。
长春北方仪器设备有限公司地址：长春高新技术产业开发区软件三路177号邮编：130012销售电话：*************售后电话：400-656-8266传真：*************网址：电子邮箱：*******************1注意事项1.1一般注意事项1）本机器人必须由被授权的和接受培训过的人员来操作。
2) 一旦出现紧急情况,请立即按下急停按钮.在控制面板上设有急停按钮。
3）如果进入机器人的动作区域（安全护栏内），请务必关闭控制电源，停止机器人运行。
4）在运行过程中请千万不要越过防护栏进入防护区内。
5）在机器人运行过程中，请不要用手触碰限位开关及光电开关等传感器。
否则可能会引起机器人的误动作。
6）请定期检查空气过滤器，适时将冷凝水排除。
7）请不要使用不良托盘：托盘尺寸误差许可范围为±10mm（长度和宽度）±2mm(高度)。
码垛机操作说明
一、机械手自动状态的操作1. 开启机器人电源，成功启动后，将机器人控制柜上的两位旋钮切换至再现模式（亦可称为自动），显示如上画面；2. 将示教器上的示教锁两位旋钮切换至“OFF ”位置；3. 选择步骤：在触摸屏面板上点击机器人程序复位按钮；亦可在示教器点击步骤数位置，弹出步骤操作下拉菜单，键盘输入“1”，按登陆；4. 调整再现速度：点击7.再现速度，弹出下拉菜单，光标选中“+10%”或“-10%”按登陆；5. A 和运行同时按住将开启运行状态，示教器上的2.运行指示会被点亮，停止只需按下示教器上的暂停键即可；建议：当天第一次开机时，建议先调整在低一点的码垛速度（7.再现速度），等码完一托盘无问题后，再恢复至高速。
注意：步骤选择到1，无论如何都会从第1层开始码垛，而不受接口面板里“层数”的影响。
选择其他的步骤，将导致不可控的情况出现！！！7.再现速度9.错误显示 5.程序名6.步骤 1.运行模式3.马达 2.运行4.循环二、生产线启动操作1.检查气源、电源等都已经准备好；2.确保机械手在抓取位短距离附近；3.机械手按上一步的自动操作步骤准备完成；4.将操作面板上的旋钮打到自动位置；5.6.进箱数和转箱数显示都为0；7.8.9.错误显示区域，根据提示操作后，重新启动机器人；附：机器人自动运行（即机器人按钮灯）条件：1.再现模式2.示教锁关3.运行状态4.循环启动5.步骤连续6.再现连续7.解除干运行9.按钮灯点亮；若没有点亮，检查错误并重新启动；10.11.停止的办法，按照相反的顺序执行，托盘输送也可在任意时间停止，不必按照顺序执行；12.三、码垛机手动操作8.手动速度1.开启机器人电源，成功启动后，将机器人电源柜上的两位旋钮切换至示教模式（亦可称为手动），显示如上画面；2.将示教器上的示教锁切换至“ON”位置；3.同时按住A和运行将开启运行状态，同时示教器上的2.运行指示会被点亮，停止只需按下示教器上的暂停键即可；4.同时按住A 和马达开将开启马达，同时示教器上的3.马达指示会被点亮；5.用手动速度按键，将8.手动速度选择至合适的速度，一般建议为3。
