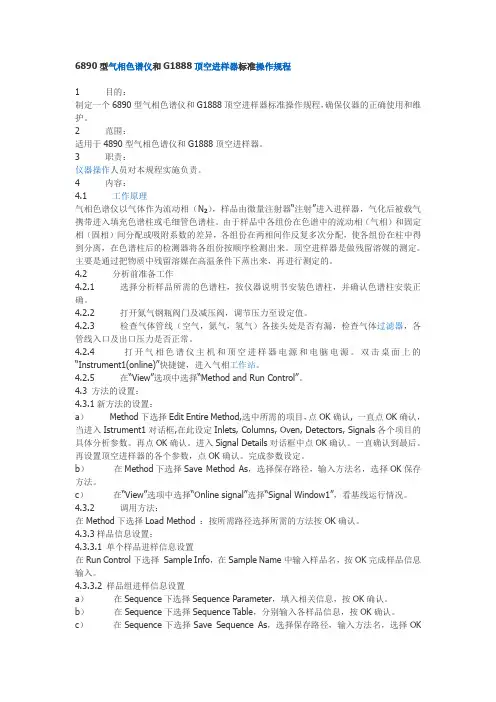

6890型气相色谱仪和G1888顶空进样器标准操作规程

6890型气相色谱仪和G1888顶空进样器标准操作规程

1 目的：

制定一个6890型气相色谱仪和G1888顶空进样器标准操作规程，确保仪器的正确使用和维护。

2 范围：

适用于4890型气相色谱仪和G1888顶空进样器。

3 职责：

仪器操作人员对本规程实施负责。

4 内容：

4.1 工作原理

气相色谱仪以气体作为流动相(N2)，样品由微量注射器“注射”进入进样器，气化后被载气携带进入填充色谱柱或毛细管色谱柱。由于样品中各组份在色谱中的流动相(气相)和固定相(固相)间分配或吸附系数的差异，各组份在两相间作反复多次分配，使各组份在柱中得到分离，在色谱柱后的检测器将各组份按顺序检测出来。顶空进样器是做残留溶媒的测定。主要是通过把物质中残留溶媒在高温条件下蒸出来，再进行测定的。

4.2 分析前准备工作

4.2.1 选择分析样品所需的色谱柱，按仪器说明书安装色谱柱，并确认色谱柱安装正确。

4.2.2 打开氮气钢瓶阀门及减压阀，调节压力至设定值。

4.2.3 检查气体管线(空气，氮气，氢气)各接头处是否有漏，检查气体过滤器，各管线入口及出口压力是否正常。

4.2.4 打开气相色谱仪主机和顶空进样器电源和电脑电源。双击桌面上的“Instrument1(online)”快捷键，进入气相工作站。

4.2.5 在“View”选项中选择“Method and Run Control”。

4.3 方法的设置：

4.3.1新方法的设置：

a) Method下选择Edit Entire Method,选中所需的项目，点OK确认, 一直点OK确认，当进入Istrument1对话框,在此设定Inlets, Columns, Oven, Detectors, Signals各个项目的具体分析参数。再点OK确认。进入Signal Details对话框中点OK确认。一直确认到最后。再设置顶空进样器的各个参数，点OK确认。完成参数设定。

b) 在Method下选择Save Method As，选择保存路径，输入方法名，选择OK保存方法。

c) 在“View”选项中选择“Online signal”选择“Signal Window1”，看基线运行情况。

4.3.2 调用方法：

在Method下选择Load Method ：按所需路径选择所需的方法按OK确认。

4.3.3样品信息设置：

4.3.3.1 单个样品进样信息设置

在Run Control下选择Sample Info，在Sample Name中输入样品名，按OK完成样品信息输入。

4.3.3.2 样品组进样信息设置

a) 在Sequence下选择Sequence Parameter，填入相关信息，按OK确认。

b) 在Sequence下选择Sequence Table，分别输入各样品信息，按OK确认。

c) 在Sequence下选择Save Sequence As，选择保存路径，输入方法名，选择OK保存Sequence 方法。

4.4 样品进样操作：样品进样前，基线运行正常，则点击“FID”，选中“flame”，点火。

4.4.1单个样品进样：

按4.3.1或4.3.2建立或调用方法，按4.3.3.1行单个样品进样信息设置。手动进样后按仪器面板上START运行方法，若用顶空进样，则按照4.3.3.2完成顶空进样器参数设置后，在Run control选项中，选择Run Sequence。

4.4.2用顶空进样器对样品组进样

按4.3.1或4.3.2.建立或调用方法，按4.3.3.2进行样品组进样信息设置后，在Sequence下选择Load Sequence调用已存在的样品组，按Run Sequence运行样品组。

4.5 双击电脑主机上的离线工作站，屏幕出现离线工作站画面。

4.5.1 在File选择Load Signal，在所需路径中选中谱图文件名，按OK调出谱图。

4.5.2 在Graphics 中选择Signal Options 输入Time Range的最小值和最大值，按OK确认。进行谱图的优化。

4.5.3 在Integration 中选择Integration Events，改动Slope Sensitivity、Peak Width、Area Reject、Height Reject 、Shoulders等参数值以调节谱图积分。调节完毕按积分参数上面的保存图标保存参数。进行谱图的积分优化。

4.5.4 打印出图谱。

4.6 根据记录的气相色谱图计算样品含量。也可以直接打印报告，利用各种方法计算样品的含量。

4.7 测定结束后，关闭氢气、空气。待火焰熄灭后，设定色谱柱箱温度、检测器温度、进样器温度至室温，待各个温度降至室温后，分别关闭各仪器电源，最后关闭载气。

4.8 登记仪器使用操作记录。

4.9 注意事项

4.9.1气相色谱仪存放在温度10～30℃，湿度40～80%的环境。

4.9.2完成测定后将相关工具、设备清洁干净放回原处。

4.9.3仪器应严格在规定的条件下工作，在某些条件不符合时，必须采取相应的措施。

4.9.4严格按照操作规程进行工作，严禁油污及其它物质进入检测器及管道以免造成管道堵塞或仪器性能恶化。

4.9.5严禁柱温超过固定相中固定液允许使用最高温度，一般柱温低于固定液允许使用最高温度，在做高灵敏操作时选择柱温应更低。

4.9.6 严禁柱箱温度、检测器温度、进样器温度超过其允许使用最高温度350℃。

4.9.7 用FID检测器，仪器开机时应先通载气后升温，待检测器升温至设定值15分钟后方能点火。仪器关机时应先灭火后降温，然后才能关载气。

4.9.8 关机时，等柱温降至室温时再关掉载气。

4.9.9 仪器用三芯电源线，为了保护人身安全，必须检测电源插座是否正确接地，决不可使用电源的中线代替地线。

4.9.10 避免触电危险，当打开后盖板时，必须拔掉电源插座。

4.9.11 非仪器操作人员不得使用仪器，操作人员不得对仪器进行装拆维修。
