积分滑模控制方法

滑模控制方法文献学习
1 / 4
积分滑模控制方法
1.1 积分滑模控制[1]
滑模变结构控制的基本概念对于一般的存在模型不确定性和外部扰动的非线性动态系统，滑模控制技术起源于变结构系统理论。

滑模在变结构系统理论中起主要作用，变结构系统控制算法的核心思想在于enforcing this type of motion in some mainfolds in system space 。

传统地，这些mainfolds 由状态空间的超平面相交构成，通常称为开关平面。

当系统状态到达开关平面后，反馈控制系统结构自适应变化为趋势系统状态沿着开关平面滑动，因此，系统响应将取决于开关平面的梯度并保持对系统参数变化和外部扰动的不敏感性，这种运动成为滑模。

滑模运动阶段运动方程的阶数为，其中为状态空间维数，为控制输入的维数。

但是，在趋近阶段（滑模阶段到达之前），系统不具备这种不敏感特性，因此，传统滑模控制不能保证对全局响应的不敏感性。

通常可通过高增益反馈控制提高趋近阶段的鲁棒性，但是不可避免会引入稳定性问题。

积分滑模的基本思想积分滑模的思想集中于实现全局状态空间的鲁棒运动，运动方程的阶数与状态空间的维数相同。

因此，积分滑模控制方法可以保证从初始时刻开始的状态空间全局鲁棒性。

积分滑模控制的设计步骤为在已知非线性系统和合理设计的反馈控制基础上，在控制律中加入不连续控制项以抵消未知动态和外部扰动。

另外，利用积分滑模设计扰动估计器可实现连续控制，并消除抖振，同时保证滑模控制的强鲁棒性和高精度。

积分滑模的基本原理对于如下状态空间形式动态系统
(0-1) 其中。

假设存在连续或者非连续反馈控制律使得系统(0-1)稳定（如在给的的精度范围内，系统状态轨迹可跟踪参考轨迹）。

定义该理想闭环控制系统如下：
(0-2) 其中为理想系统在控制律下的状态轨迹。

但是系统(0-1)往往存在参数变化、未建模动态和外部扰动等不确定性，因此，实际控制系统可表示为
(0-3) 其中
表示系统总的摄动并且满足如下匹配条件（matching condition ）
(0-4) 或者亦可表示如下
(0-5)。

合集下载

滑膜方法概述

之前发的资源删除了，个人总结，重新发一份，各位网友可以参考一下。

滑模变结构控制方法的原理是先使整个系统的状态空间运动轨迹确定在一个超平面上，同时找到一个有许多不稳定平衡状态点的非线性系统，令其慢慢达到稳定状态，超平面就叫作滑模面。

这种控制方法属于离散控制，整个系统在状态空间运动的过程中受到一个反复变换的“指令”的影响。

这种影响会使系统快速的进行有限幅度地，极高频率的反复振动。

正是由于这种“指令”的影响，整个系统在不断改变运动状态并且沿着预设的轨迹运动，最后在有限的时间内达到平衡状态，即到达滑模面并且滑到原点。

若要保证整个系统可以运动到滑模面上并以一种振动状态达到最后的稳定状态，则需要一定的数学约束条件。

如果在有限的时间之内系统要切换到过渡曲线，那么系统的切线方向的向量必须时刻指向需要到达的过渡曲线。

切换函数S和滑模面函数S 必须要保证一个大于0的时候另一个小于0，即要满足如下形式： 0<S S在保证滑动模态的到达条件之后，我们需要进行滑模面的设计，滑模面的设计一般分为如下三种：(1) 具有线性特征的滑模面其表达式如下：cx x S =)(式中，参数c 为n 维空间中的常数，x 为系统的状态变化量。

线性滑模面可以让系统获得更加完美的动态特性，常见的设计方法包括最优方法，极点法等等。

线性滑模面一般令系统有两个运动阶段，第一个阶段为滑动模态接近滑模面的阶段，第二个阶段是是系统的误差慢慢趋近于0，而收敛的速度则与线性系数c 有关。

(2) 具有非线性特征的滑模面具有非线性特征的滑模面是从线性滑模面的设计上加以改进而来，一般经常采用的有两种设计方式：一种为终端滑模控制方法：这种控制方法所设计的滑模面可以分为很多种，最常见的一种被叫作快速终端滑模：pq x xx S β+= )(该滑模面状态变量的非线性部分可以改变调节系统趋近于稳态的速度，并且会在系统越接近稳态时获得越快的收敛速度。

第二种为积分控制方法：在整个系统的运动过程里，当系统快要到达滑模面的时候，系统内积分项会变为0。

基于四旋翼无人机的二阶PD积分滑模控制算法研究

(7)
其中， ξc是加速度控制信号，即：
ξc = ξT + kd (ξT − ξ) + k p (ξT
二阶PD控制器控制参数。由式(1)～式(6)，推导得到控制信号加速度矢量与
控制律u1的关系如下：
图2 控制器结构图【34】第40卷第3期 2018-03
由于为：
，则上式变 (9)
由式(9)可得：
则： (10)
由式(8)可得： (11)
为了防止式(11)左边值超出[-1,+1]，而造成 θc 不存
在，用分段取值的思想来解决这个问题：令。
(12)
其中，如果俯仰角θ大于 π ，极有可能出现坠机的
2
现象。因此取θ临界值为 π 。
2
结合式(2)、式(5)、式(8)、式(10)、式(12)，可以推导得到外环控制律u1：
四旋翼无人机简化结构如图1所示，机体中心为无人机的控制中心，四个旋翼由机臂末端的直流无刷电机驱动，相邻两个电机旋转的方向相反，主要是用来平衡飞行器的总角动量防止机身失衡而发生翻转。另外，还包括两个主要的坐标系：地面惯性坐标系
；依附于飞行器的机体坐标系。
图1 四旋翼无人机简化结构图
假设忽略微小的空气动力学效应，四旋翼无人机的数学模型如下[6,7]：
基于四旋翼无人机的
二阶PD积分滑模控制算法研究
Research on second-order PD integral sliding
mode control algorithm based on quadrotor UAV
陈洪楷，满红，余义斌
CHEN Hong-kai, MAN Hong, YU Yi-bin

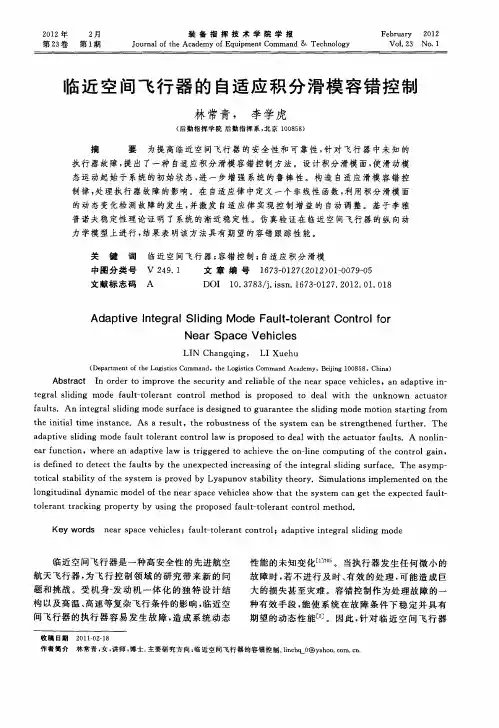

临近空间飞行器的自适应积分滑模容错控制

ＡｂｔｃＩｒｅｏｉｐｏｅｔｅｓｃｒｙａｄｒｌｂｅｏｈｅｒｓａｅｖｈｃｅ，ａｄｐｉｅｉ — ｓｒｔｎｏｄｒｔｍｒｖｈｅｕｉｎｅｉｌｆｔｅｎａｐｃｅｉｌｓｎａａｔａｔａｖｎ
制效益损失故障和漂移故障，文提出一种自适本应积分滑模容错控制方法设计容错控制器，飞使行器在故障条件下获得期望的动态性能。
ｆＰＸ。一［５６０１００００１ｏ１０１０．３００５３Ｕ０一Ｅ．８ — ００６］Ｏ１３．０６
临近空间飞行器的自适应积分滑模容错控制
林常青李学虎，
（勤指挥学院后勤指挥系，后北京１０５）０８８
摘
要为提高临近空间飞行器的安全性和可靠性，对飞行器中未知的针
执行器故障，出了一种自适应积分滑模容错控制方法。设计积分滑模面，滑动模提使
ｂａｆｒｅ，ｒｏｃ）１磅推力一４４、（推力）．５Ｎ）Ｄ磅、丁（推力）磅、（推力・英尺）别为升力、磅分阻
构。文献［］于自适应机制在线估计执行器故５基
障，并将其用于滑模控制律线性部分的设计。文
Ｖ２９１４．
Ａ
文章编号
１７— １７２１）１０７ —５６３０２（０２０ —０９０

c语言滑模控制算法

c语言滑模控制算法滑模控制（Sliding Mode Control，SMC）是一种非线性控制方法，主要用于处理系统的不确定性和外界干扰。

滑模控制的主要思想是在状态空间中设计一个滑动模态，该模态对应于系统的一种特殊状态，当系统状态到达滑动模态时，系统将沿着滑动模态向原点滑动，直到系统达到平衡状态。

以下是一个简单的滑模控制的C语言实现：#include <stdio.h>#include <math.h>// 系统参数double Kp = 1.0; // 比例增益double Ki = 0.01; // 积分增益double Kd = 0.1; // 微分增益double integral = 0; // 积分项double pre_error = 0; // 上一次的误差// 控制器函数double sliding_mode_control(double setpoint, double actual_position) {double error = setpoint - actual_position; // 计算误差integral += error; // 积分项增加double derivative = error - pre_error; // 计算误差的导数pre_error = error; // 更新上一次的误差double u = Kp * error + Ki * integral + Kd * derivative; // 计算控制输入return u;}int main() {double setpoint = 10.0; // 设置点double actual_position = 0.0; // 实际位置for (int i = 0; i < 100; i++) {double control_input = sliding_mode_control(setpoint, actual_position); // 计算控制输入// 在这里添加实际系统的控制逻辑，例如：更新实际位置等actual_position += control_input; // 更新实际位置printf("Time: %d, Setpoint: %f, Actual Position: %f, Control Input: %f ", i, setpoint, actual_position, control_input); // 打印信息}return 0;}这个简单的例子中，我们设定了一个期望的位置setpoint和实际的位置actual_position。

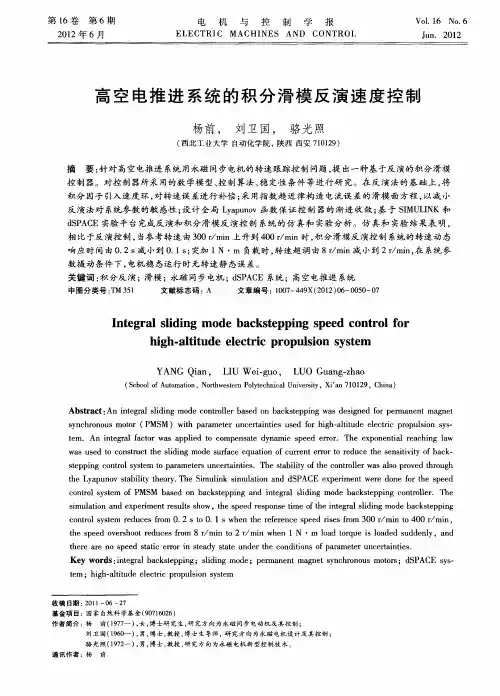

高空电推进系统的积分滑模反演速度控制
