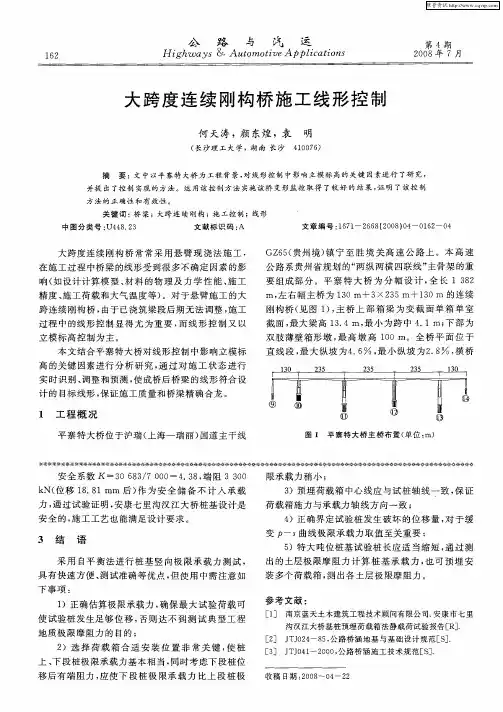

大跨度连续刚构桥施工线形控制
力 ， 过 试验 证 明 ， 通 安康七 里 沟汉江 大桥 桩基 设计 是
安全 的 ， 工 工艺也 能满 足设 计要 求 。 施
３ 结 语
采用 自平 衡法 进行 桩基 竖 向极 限承 载 力 测试 ， 具 有 快速 方便 、 测试 准确 等优点 ， 使用 中需 注意 如 但
下 事项 ：
直 线段 ， 大 纵坡 为 ４ ６ ， 小 纵坡 为２ ８ ， 桥 最 ． 最 ． 横
立 模标 高控 制为 主 。 本 文结 合平 寨特 大桥对 线形 控制 中影 响立 模标 高 的关 键 因素进 行 分析 研 究 ， 过 对 施 工 状态 进 行 通 实 时 识别 、 调整 和预测 ， 使成 桥后 桥梁 的线 形符 合设 计 的 目标 线 形 ， 证施 工质 量和桥 梁精 确 合龙 。 保
１ 工 程 概 况
平 寨特 大桥 位于 沪瑞 （ 海一 瑞 丽） 上 国道主 于线
图 １ 平 寨 特 大桥 主 桥 布 置 （ 位 ： 单 ｍ）
安 全 系数 Ｋ＝３ ８ ／ ０ —４ ３ ， 阻 ３３ ０ ０６ ３ ７０ ０ ． ８ 端 ０ ｋ 位移 １ ． １ｍｍ 后 ） 为安 全储 备 不 计 入 承 载 Ｎ（ ８ ８ 作
跨 连续 刚构 桥 ， 由于 已浇筑 梁段 后期无 法 调整 ， 工 施 过 程 中 的线 形控 制 显得 尤 为重 要 ， 线 形 控 制 又 以 而
ＧＺ ５ 贵 州境 ） 宁 至 胜 境 关 高 速 公 路上 。本 高 速 ６（ 镇 公路 系贵 州省规 划 的“ 纵 两横 四联线 ” 两 主骨架 的重 要组 成部 分 。平 寨 特 大 桥 为 分 幅 设 计 ， 长 １３ ２ 全 ８
１ ）正确估 算极 限承载 力 ， 确保 最 大 试验 荷 载 可

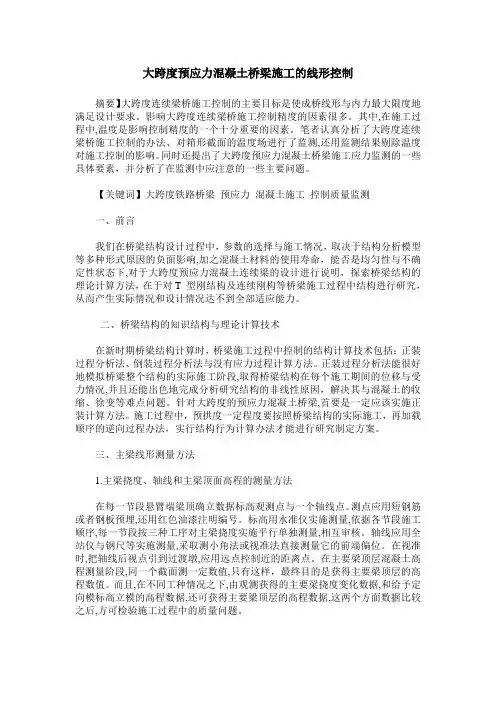

大跨度预应力混凝土桥梁施工的线形控制
大跨度预应力混凝土桥梁施工的线形控制摘要】大跨度连续梁桥施工控制的主要目标是使成桥线形与内力最大限度地满足设计要求。
影响大跨度连续梁桥施工控制精度的因素很多。
其中,在施工过程中,温度是影响控制精度的一个十分重要的因素。
笔者认真分析了大跨度连续梁桥施工控制的办法、对箱形截面的温度场进行了监测,还用监测结果剔除温度对施工控制的影响。
同时还提出了大跨度预应力混凝土桥梁施工应力监测的一些具体要素，并分析了在监测中应注意的一些主要问题。
【关键词】大跨度铁路桥梁预应力混凝土施工控制质量监测一、前言我们在桥梁结构设计过程中，参数的选择与施工情况，取决于结构分析模型等多种形式原因的负面影响,加之混凝土材料的使用寿命，能否是均匀性与不确定性状态下,对于大跨度预应力混凝土连续梁的设计进行说明，探索桥梁结构的理论计算方法，在于对T 型刚结构及连续刚构等桥梁施工过程中结构进行研究，从而产生实际情况和设计情况达不到全部适应能力。
二、桥梁结构的知识结构与理论计算技术在新时期桥梁结构计算时，桥梁施工过程中控制的结构计算技术包括：正装过程分析法、倒装过程分析法与没有应力过程计算方法。
正装过程分析法能很好地模拟桥梁整个结构的实际施工阶段,取得桥梁结构在每个施工期间的位移与受力情况,并且还能出色地完成分析研究结构的非线性原因，解决其与混凝土的收缩、徐变等难点问题。
针对大跨度的预应力混凝土桥梁,首要是一定应该实施正装计算方法。
施工过程中，预拱度一定程度要按照桥梁结构的实际施工，再加载顺序的逆向过程办法，实行结构行为计算办法才能进行研究制定方案。
三、主梁线形测量方法1.主梁挠度、轴线和主梁顶面高程的测量方法在每一节段悬臂端梁顶确立数据标高观测点与一个轴线点。
测点应用短钢筋或者钢板预埋,还用红色油漆注明编号。
标高用水准仪实施测量,依据各节段施工顺序,每一节段按三种工序对主梁挠度实施平行单独测量,相互审核。
轴线应用全站仪与钢尺等实施测量,采取测小角法或视准法直接测量它的前端偏位。
大跨度预应力混凝土桥梁施工的线形控制
大跨度预应力混凝土桥梁施工的线形控制摘要：由于大跨度预应力混凝土桥梁施工技术高，加之受周围环境的影响，大大增加了桥梁的施工难度，因此，十分有必要对大跨度预应力混凝土桥梁施工控制技术进行探讨与解析，以确保建设过程中人员的安全与桥梁质量，同时可以节省后期后期桥梁保养过程中的财力与精力。
本文对大跨度预应力混凝土梁桥施工过程中的线形控制作了较为深入的研究，旨在为桥梁建设提供参考。
关键词：桥梁施工；大跨度；预应力混凝土；线性控制；1. 大跨度预应力混凝土桥梁施工控制的主要内容大跨度预应力混凝土桥梁施工控制的主要内容可归结为以下几个方面。
一是桥梁结构应力控制，一方面，采用应力控制方法对预应力钢材进行张拉时，需按照伸长值进行校核。
另一方面，在张拉器具和锚具进入现场时，需进行压力表与千斤顶配套校验，其中压力表的精度等级要控制在1.5级以上。
二是桥梁结构变形控制，在桥梁施工过程中应尽量对设计尺寸与结构尺寸的偏差进行相应的控制，确保偏差能够处于合理的范围内，对于桥梁结构施工的最终误差可根据国家的有关规定进行参考。
表1为混凝土梁的允许偏差。
三是桥梁结构稳定控制，在进行桥梁施工中，需要对各结构构件的整体与局部的稳定进行严格控制。
通常情况下，衡量桥梁结构安全的主要系数是其安全稳定系数，大跨度预应力混凝土桥梁结构的稳定，可根据轴心受压计算公式验算。
表1大跨度预应力混凝土桥梁的允许偏差2. 桥梁施工线形控制的目标桥梁在设计时已经充分考虑了施工过程中可能出现的各种情况，但是受施工中诸多因素的影响，如混凝土徐变收缩、材料的弹性模量、预应力大小、施工荷载以及温度等，事先难以精确估计以上因素对结构的非线性影响，很难在设计时准确把握，因此在施工过程中需要对桥梁的结构进行实时监测，根据监测所得结果对设计进行相应的调整，以确保桥梁在建成后最大程度地接近原先设计状态。
3. 桥梁施工线形控制的必要性大跨度预应力混凝土梁桥的建设是一项复杂的施工过程，随着施工阶段的不同，结构体系呈现不断的变化状态。
大跨度桥梁施工控制
大跨度桥梁施工控制引言大跨度桥梁施工是一项复杂的工程，需要对施工过程进行全面的控制和管理。
本文将介绍大跨度桥梁施工控制的关键要点，包括施工前准备、施工过程控制、施工质量控制等方面的内容。
施工前准备前期调研与设计在开始施工前，必须进行充分的前期调研和设计工作。
这一阶段的工作主要包括对桥梁所处地理环境、地质条件、交通状况等进行详细的调查，以便为后续的施工控制提供准确的数据支持。
此外，还需要进行桥梁的结构设计和施工方案设计，确保施工过程的可行性和安全性。
设备准备与人员培训在施工前，还需要做好设备准备和人员培训工作。
根据施工方案的要求，采购和准备必要的施工设备和机械设备。
同时，对施工人员进行培训，提高他们的技能水平和安全意识，以确保施工过程的顺利进行。
施工过程控制施工进度控制大跨度桥梁施工通常需要分为多个施工阶段进行，每个阶段都有明确的施工任务和时间计划。
在施工过程中，需要根据实际情况对施工进度进行控制和调整。
如果施工进度严重滞后，可能会导致工期延长和成本增加，因此需要及时采取相应的措施来保证施工任务按计划进行。
资源控制在施工过程中，需要对各种资源进行合理的调配和管理。
这些资源包括人力资源、材料资源、设备资源等。
通过合理的资源控制，可以提高施工效率，确保施工过程的顺利进行。
例如，要根据施工任务的需求，合理安排施工人员的工作时间和岗位分工，以提高工作效率。
施工安全控制施工安全是大跨度桥梁施工中最重要的问题之一。
在施工过程中，需要采取一系列措施来确保施工人员的安全。
例如，要对施工现场进行合理的布局和划分，设置安全标志和警示牌，提供必要的安全防护设施等。
此外，还需要定期进行安全培训和演练，提高施工人员的安全意识和应急处理能力。
施工质量控制材料质量控制材料质量是影响大跨度桥梁施工质量的重要因素之一。
在施工过程中，需要对所采购的材料进行质量检验和监控。
只有确保材料的质量合格，才能保证桥梁的施工质量。
施工工艺控制大跨度桥梁施工涉及到许多复杂的施工工艺，如预应力张拉、模板拆除等。
大跨度连续梁线性控制技术
大跨度连续梁线性控制技术摘要:大跨度桥梁施工中最为重要的就是在连续梁施工中控制其线性指标,保证整个桥梁的形变尽量与设计曲线向吻合,以此保证桥梁在使用过程中不会因为形变而影响行程速度或者平整度。
关键词:线性控制线性预测线性控制措施1 大跨度连续梁的线性预测在大跨度连续梁的线性控制的主要循环过程是“施工-测量-修正-预告-施工”的循环过程,由此看出应根据结构分析对整个连续梁进行参数计算,确定箱梁的理论模型高度并进行施工,然后进行测量已浇筑完成的梁段的高层和平面位置进行测量,将已完成的高层和计算高程向比较,对其产生的偏差进行分析,并以此对未浇注的梁段的浇注模高层和平面位置进行控制和调整,即完成了整个控制过程。
从具体的过程看可以从以下几个方面进行预测。
1.1 线性预测和监控大跨度梁的线性预测主要增加的一个预测的过程,即“预测-施工-测量-修正-预测“,也就是在浇注前根据实际的组织设计、设计资料、已知参数、经验参数等为基础,采用各种软件对梁体的施工状态进行正向和反向的模拟,以此形成在不同的施工状况中梁的挠度变化,并指导实际的施工过程；大跨度梁是的过程中,通过检测梁体结构在不同的施工阶段的变形情况对整个结构的挠度变化进行及时的检测,并随时对得到的数据进行分析,并提出修正的参数,并经过计算调整下一个梁段的立模的高程参数,如此反复循环就是完成了对整个过程的预测与监控,达到控制线性变形范围的目的。
1.2 梁体线性的预测要点1.2.1 利用理论模型对参数进行修正第一,对混凝土的容重进行预测,利用设计图纸计算出各个梁段的容重的参数,以此建立起理论模型并确定赋初值；然后再根据施工中实际采用的混凝土的实测容重与之进行对比,并对理论赋初值进行修正,以此消除理论模型与实际梁体容重的偏差。
第二,对梁体实际浇注尺寸的控制。
建立模型的时候依据设计形成的梁体截面积为依据,并将实际施工中还应对浇注体尺寸包括:梁段长度、顶底部板厚度等,以此计算出梁体尺寸与设计尺寸之间的差距,根据实际测量的值来修正梁体模型的参数。
大跨度混凝土桥梁线性控制
大跨度混凝土桥梁线性控制【摘要】本文主要围绕着大跨度桥梁展开分析，探讨了大跨度桥梁线性控制的要点和方法，以期可以确保大跨度混凝土桥梁的线性符合要求，进而提高大跨度混凝土桥梁的建设质量。
【关键词】大跨度；混凝土桥梁；线性控制一、前言桥梁的线性对桥梁的稳定和美观起到了很重要的作用，特别是对于大跨度混凝土桥梁来说，线性问题显得更加重要，所以，分析大跨度混凝土桥梁线性控制问题非常有意义。
二、线形控制理论及影响因素线形控制过程中，为了保证桥梁线性满足设计要求，可以通过控制立模的标高来控制线形，控制施工质量，为了保证线性能够达到设计要求，常常在施工前对预应力混凝土构件施加一个预拱度，使得结构标高在规定的时刻与设计标高的误差在允许范围内，降低成桥以后梁体内附加应力，使桥梁在运营过程中处于良好的受力状态。
超厚太多经济上不划算，且加大桥梁的自重；太薄则承载力不足易产生裂缝或发生破坏。
为保证使用性能，只有根据下承载层的高程状况对面层的高程进行调整。
1.混凝土桥梁面层施工中最大的矛盾是平整度、厚度、标高三者之间的矛盾，在下承层平整度较差时矛盾尤为突出。
主要原因在于面层设计厚度一般为8～12cm，回旋余地很小。
而在实际检测中的标准是3m直尺量测时，直尺与路面间的最大空隙，我国公路规范规定高速公路此值应小于3mm。
2.混凝土桥梁面层施工后的理想状况是成为一条平滑的曲线（纵断面），而且与设计纵断面曲线完全一致。
当然，由于客观条件的限制，这种理想状况很难做到。
3.施工中线形的监测。
在施工过程中，为了保证桥梁能够达到设计效果，应该对图纸进行审核，了解设计相关的参数，结合有关桥梁设计规范，确定施工计划和质量控制方案，一定要做好施工中的线形控制工作，在监测过程中收集数据，并对数据进行处理。
预测同施工条件下的拱挠度，然后对下一段粱的施工进行调整，从而确定立模的高度。
三、线形控制工作的内容、范围、分工与支出1.梁的几何要素梁体包括以下几何要素:(一)高程与中线,曲线梁还要包括横截面的扭转角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1大跨度桥梁的线形
控制
目录
第一篇大跨度桥梁的线形控制 (3)
1桥梁线形控制的意义及目的 (3)
2桥梁线形控制的工作流程 (4)
3桥梁线形测试截面及测点总体布置 (4)
4桥梁线形监控方法 (5)
5桥梁线形监控影响因素 (6)
6桥梁线形控制计算 (6)
7桥梁线形监控要点 (6)
8小榄水道特大桥施工监控实例介绍 (7)
9沙田赣江特大桥施工监控实例介绍 (10)
第一篇大跨度桥梁的线形控制
1 桥梁线形控制的意义及目的
桥梁线形控制不仅是桥梁施工技术的重要组成部分，也是确保桥梁施工宏观质量控制的关键及桥梁建设的安全保证，它在施工过程中起着安全预警、施工指导以及及时为设计提供依据。
任何体系的桥梁在每一个施工阶段的变形和内力是可以预计的，因此当施工中发现监测的实际值和预计值相差过大时，随即进行检查和分析，找出原因并排除问题后方可继续施工，避免出现事故，造成不必要的损失。
1 ）通过各桥梁施工过程中的线形监测，及时掌握桥梁施工过程中的线形状态，了解施工过程中各关键截面的挠度变化。
2）通过各桥梁施工过程中控制截面的应力测试，及时跟踪各施工阶段关键截面的应力大小，了解桥梁结构的应力状况。
3 ）通过测定新型结构桥梁施工过程中的温度效应、混凝土的收缩徐变效应，为施工过程中的相关决策提供数据依据。
4 ）通过对桥梁施工过程中关键工况的应力及变形监测，吊杆力、斜拉索力等的监测，了解施工过程最不利工况下关键截面的受力状况、关键截面的挠度，并与理论计算结果作对比，评价施工工艺的可行性，并在必要时提供改进建议。
2 桥梁线形控制的工作流程
一般大跨度桥梁的施工控制是一个施工→量测→识别→修正→预告→施工的循环过程。
该过程中需要对主梁标高和应力实行双控。
它主要包括两个部分：数据采集系统，即在桥上埋设各类传感器和设置监控系统，采集资料；资料分析仿真模拟系统，将采集到的资料进行分析处理，以确定下一个施工阶段的参数。
桥梁线形等监控系统框图
3 桥梁线形测试截面及测点总体布置
桥梁结构位移测试截面及测点布置如下：悬臂梁段的各节段，拱、塔的位移控制断面.
在结构位移测试的同时，通常进行其他如应力的测试：
1）应力测试截面及测点布置：结构控制截面、受力复杂位置。
2 ）温度测点布置：结构混凝土内部、结构外表、箱梁内等
3 ）斜拉索力、大缆索力、吊杆索力等测试。
4 桥梁线形监控方法
1）线形监控测试系统
线形是衡量桥梁施工质量的宏观要素，施工过程中线形控制的质量直接关系到结构的应力状态，也是桥梁施工阶段中能否准确合拢的关键因素。
为实现这一目的，采用的线形测试系统如下：
（a）精密水准仪量测系统。
（b）全站仪量测系统。
在进行线形监控的同时，一般还同步进行应力的测试。
同样应力有其监控系统。
2）线形监控理论计算及校核计算软件
计算软件采用平面桥梁专用分析软件如：BSAS、桥梁博士、MIDAS-Civil 等。
并采用另一平面分析软件，或空间有限元分析软件如ANSYS、Mark等作计算校核。
3）施工控制中的线形施工误差调整理论方法
➢结构参数识别与修正法；
➢卡尔曼滤波法；
➢灰色系统法；
➢最小二乘法；
➢约束优化反演法等
5 桥梁线形监控影响因素
1）结构参数；
2）施工工艺；
3）监测测试；
4）结构计算分析模型；
5）温度变化；
6）材料收缩；
7）施工监控设施的保护。
6 桥梁线形控制计算
1）施工控制计算方法
➢正装计算法/试算法；
➢倒装计算法；
➢无应力状态法；
2）施工控制计算过程
➢建立桥梁有限元模型及相应施工工序工况；
➢采用相应的方法进行计算分析并提取结果；
➢将计算结果处理为施工立模标高及各阶段高程结果。
7 桥梁线形监控要点
1）测试元件设备的选用及检验校核；
2）挠度、应力等的测试应在每天的同一时间，且应该在每天的早晨日出之前完成测试工作。
3）及时处理测试数据，并进行分析，对下一步施工做出指导。
4）严格及时控制，减小偏差的积累。
5）施工误差出现后的调整工作非常关键。
0)
主桥中心里程： DK43+018.42 主桥全长：421.7 m
8 小榄水道特大桥施工监控实例介绍
工程简介：
广珠城际快速轨道交通工程设计旅客列车最高行车速度高达200km/h ，站站停旅客列车的最高运营速度为140km/h 。
广珠城际快速轨道交通工程小榄水道特大桥，主跨为（100+220+100）m V 构—拱组合桥 。
斜腿采用单箱双室箱形截面，横桥向宽10m ，高4m 。
主梁采用单箱双室 截面 ，主梁支点处梁高采用7.8m ，主跨跨中和边跨支座处梁高3.8m ，V 构内部最小梁高采用4.8m ；拱肋采用N 形桁架， 在靠近拱脚位置采用变高度哑铃形截面。
刚构典型截面
吊杆
刚构主跨跨中截面
拱肋截面型式
斜腿及主梁线形测试截面及测点布置
立模标高测点布置：斜腿及主梁立模标高的测点位置为底板底部两侧两个特定位置，如图中“|”。
☐应力测试截面及测点布置
小榄水道特大桥应力测试截面共计28个，其中主梁15个测试截面，V型斜腿8个测试截面，拱肋5个测试截面，具体位置及各截面测点布置见下图。
此外针对197＃墩内侧斜腿节点处横向的中部布置一定数量应力测点以重点考察节点在施工过程中的应力状况。
全桥应力测点总计172个。
☐温度测试截面及测点布置
温度测试截面与测点布置同应力测点。
9 沙田赣江特大桥施工监控实例介绍
沙田赣江特大桥施工监控实例介绍
1、工程简介：
改建铁路南昌枢纽新建西环线沙田赣江特大桥主要跨越赣江、赣江大堤、富山大道以及南昌县小兰经济开发区规划道路，主跨为⨯120连续梁。
主桥(69+4⨯120+69) m连续梁梁体为单箱单室、变高度、变截面箱梁，梁体全长619.6m，中跨中部26m梁段和边跨端部22.8m梁段为等高梁段，梁高5.4m；中墩处梁高为10m，其余梁段梁底下缘按二次抛物线Y=5.4+4.6X2/1901(m)变化
-6.00
-4.00-2.000.002.00
4.00
6.00
222426282102122142162182
节点号竖向挠度值（c m ）
2 计算程序及计算模型
计算程序采用桥梁博士对结构进行离散，结构包括主梁及墩柱，均采用梁单元，全桥主梁共划分188个单元。
全桥结构计算模型如图5.1所示，单T 构最大悬臂状态结构模型如图所示。
计算程序采用桥梁博士对结构进行离散，结构包括主梁及墩柱，均采用梁单元，全桥主梁共划分188个单元。
全桥结构计算模型如图所示，单T 构最大悬臂状态结构模型如图所示。
3 恒载挠度及组合挠度值
主桥考虑收缩徐变10年的恒载挠度见图7.5.1所示。
可以看出中跨跨中上挠最大值为4.5cm ，边跨下挠最大值为-4.8cm 。
图 成桥10年时恒载挠度图
4 线形测点布置
在每一主梁节段上，均设置有高程测点。
测点布置在梁段悬臂施工方向一侧的悬出端（前端），横向为三个测点，即桥轴线处、上游侧和下游侧，
具体平面布置如图7所示。
主梁零号块亦设置测点，其测点布置在块的中心处梁顶及两临时固结支座处的梁顶。
沙田赣江特大桥线形测量阶段主要包括：
-主梁节段混凝土浇筑之前；
-主梁节段混凝土浇筑之后；
-挂篮移动就位之后；
-边跨或主跨合龙之前和之后；
-其他关键施工阶段
图7 主梁节段高程测点平面布置（单位：cm）5计算主梁预拱度及立模标高控制的实现结果
主梁预拱度及立模标高控制是主梁线形控制的重要工作。
只有当主梁预拱度设置合理，立模标高控制准确，才能保证桥跨合龙顺利及合龙精度满足要求，以及桥面线形的顺畅，并在竣工后一段时间后达到设计的预期线形。
表3 17#墩部分主梁节段立模标高表
6 计算成桥状态的控制实现结果
沙田赣江特大桥于2009年7月份完成底板束张拉后，全桥即基本形成。
沙田赣江特大桥的现场施工监控工作随之基本完成。
沙田赣江特大桥的整个悬臂施工过程得到了合理的控制，合拢精度得到保证，合拢线形顺畅，与理论计算状态吻合较好，整个过程结构应力状态处于合理安全限制范围内，从而保证了成桥状态合理的变形和受力。
