10kV及以下城农网工程验评规定

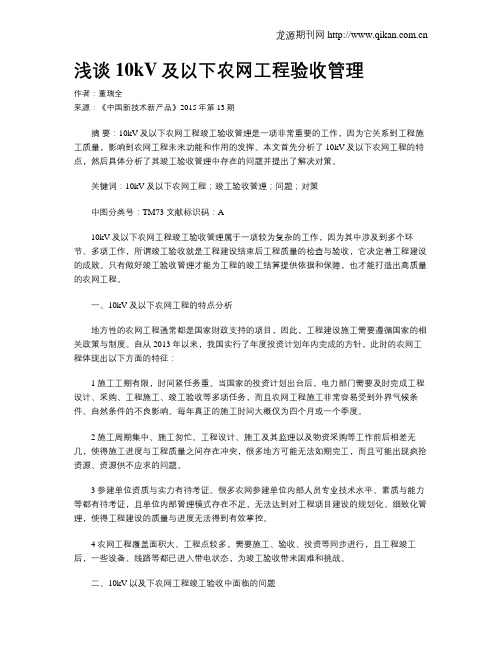

浅谈10kV及以下农网工程验收管理
浅谈10kV及以下农网工程验收管理作者：董瑞全来源：《中国新技术新产品》2015年第13期摘要：10kV及以下农网工程竣工验收管理是一项非常重要的工作，因为它关系到工程施工质量，影响到农网工程未来功能和作用的发挥。
本文首先分析了10kV及以下农网工程的特点，然后具体分析了其竣工验收管理中存在的问题并提出了解决对策。
关键词：10kV及以下农网工程；竣工验收管理；问题；对策中图分类号：TM73 文献标识码：A10kV及以下农网工程竣工验收管理属于一项较为复杂的工作，因为其中涉及到多个环节、多项工作，所谓竣工验收就是工程建设结束后工程质量的检查与验收，它决定着工程建设的成败。
只有做好竣工验收管理才能为工程的竣工结算提供依据和保障，也才能打造出高质量的农网工程。
一、10kV及以下农网工程的特点分析地方性的农网工程通常都是国家财政支持的项目，因此，工程建设施工需要遵循国家的相关政策与制度。
自从2013年以来，我国实行了年度投资计划年内完成的方针，此时的农网工程体现出以下方面的特征：1 施工工期有限，时间紧任务重。
当国家的投资计划出台后，电力部门需要及时完成工程设计、采购、工程施工、竣工验收等多项任务，而且农网工程施工非常容易受到外界气候条件、自然条件的不良影响。
每年真正的施工时间大概仅为四个月或一个季度。
2 施工周期集中、施工匆忙。
工程设计、施工及其监理以及物资采购等工作前后相差无几，使得施工进度与工程质量之间存在冲突，很多地方可能无法如期完工，而且可能出现疯抢资源、资源供不应求的问题。
3 参建单位资质与实力有待考证。
很多农网参建单位内部人员专业技术水平、素质与能力等都有待考证，且单位内部管理模式存在不足，无法达到对工程项目建设的规划化、细致化管理，使得工程建设的质量与进度无法得到有效掌控。
4 农网工程覆盖面积大、工程点较多，需要施工、验收、投资等同步进行，且工程竣工后，一些设备、线路等都已进入带电状态，为竣工验收带来困难和挑战。

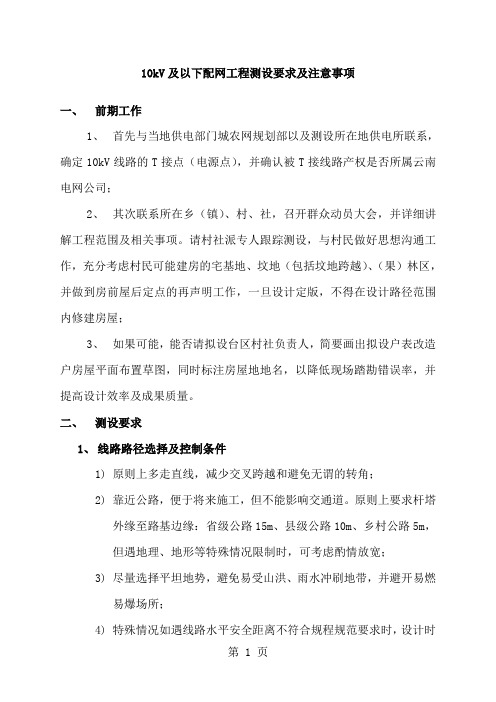

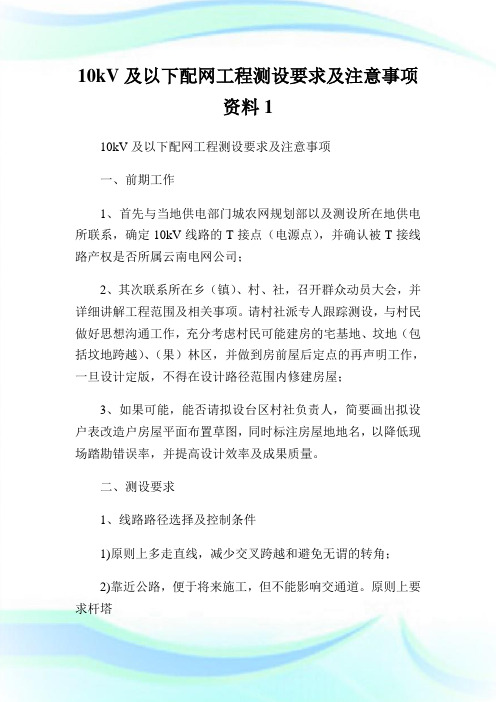

10kV及以下配网工程测设要求及注意事项资料1.doc
10kV及以下配网工程测设要求及注意事项资料110kV及以下配网工程测设要求及注意事项一、前期工作1、首先与当地供电部门城农网规划部以及测设所在地供电所联系，确定10kV线路的T接点（电源点），并确认被T接线路产权是否所属云南电网公司；2、其次联系所在乡（镇）、村、社，召开群众动员大会，并详细讲解工程范围及相关事项。
请村社派专人跟踪测设，与村民做好思想沟通工作，充分考虑村民可能建房的宅基地、坟地（包括坟地跨越）、（果）林区，并做到房前屋后定点的再声明工作，一旦设计定版，不得在设计路径范围内修建房屋；3、如果可能，能否请拟设台区村社负责人，简要画出拟设户表改造户房屋平面布置草图，同时标注房屋地地名，以降低现场踏勘错误率，并提高设计效率及成果质量。
二、测设要求1、线路路径选择及控制条件1)原则上多走直线，减少交叉跨越和避免无谓的转角；2)靠近公路，便于将来施工，但不能影响交通道。
原则上要求杆塔外缘至路基边缘：省级公路15m、县级公路10m、乡村公路5m，但遇地理、地形等特殊情况限制时，可考虑酌情放宽；3)尽量选择平坦地势，避免易受山洪、雨水冲刷地带，并避开易燃易爆场所；4)特殊情况如遇线路水平安全距离不符合规程规范要求时，设计时应考虑使用绝缘线；5)在交叉跨越电力线路时，低电压等级线路必须在高电压等级线路下方；6)为保证供电质量，设计供电半径应尽量控制在600米范围内，特殊情况下可适当延长，但必须经辖区供电公司农网项目部同意，同时满足电压质量要求。
7)同一电杆横担层数不得超过三层（下户线横担除外）；8)10kV转角杆及转角耐张杆不得T接分支线（低压可酌情考虑）；2、杆型选择及设计要求1)设计杆型选择按统一提供的杆型要求选择，不得擅自更改或增加。
2)测设时在草图上必须标明转角方向及度数，做到草图与现场地理走向吻合，并在草图上标明南北指向。
由于目前农网台区设计深度及条件还不能达到使用仪器测量线路转角度数，为保证设计转角度数更接近现场线路真实转角度数，建议用以下两种方法测量转角度数：①量角器粗测法。
10kV及以下农网工程验收管理
10kV及以下农网工程验收管理摘要：近年来，随着我国社会经济的不断发展，人们生活水平不断提升，且对电能的需求量也越来越大，在社会发展当中，电能是非常重要的能源之一，在当前我国的民生工程当中，10KV及以下农网工程是非常重要的[1]。
只有保证该工程施工到位，才能从根本上提升工程施工整体质量，保证农网工程后期应用安全性和可靠性。
要想从根本上提升10KV及以下农网工程施工效益，必须在掌握其施工特点以及相关问题的基础上，加大验收管理力度，促进农网工程建设的长期稳定发展。
关键词：10KV及以下农网工程；电能；验收管理；问题；完善措施10kV及以下农网工程竣工验收管理属于一项较为复杂的工作，因为其中涉及到多个环节、多项工作，所谓竣工验收就是工程建设结束后工程质量的检查与验收，它决定着工程建设的成败。
只有做好竣工验收管理才能为工程的竣工结算提供依据和保障，也才能打造出高质量的农网工程。
一、10KV及以下农网工程特点研究针对10KV及以下农网工程来说，其特点是比较显著的，主要包括三大特点。
第一，该工程施工时间和工期是受限制的。
在当前的农网工程施工当中，相应的施工质量要求比较严格，各个工程施工都对应相应的工期和时间，必须在标准时间和工期当中完成施工，这样就会导致工期紧张问题出现，另外，针对农网工程施工来说，受到的客观干扰因素是比较多的，会从根本上影响工程施工建设。
第二，该工程施工周期比较集中，且施工工作量大。
针对10KV及以下农网工程来说，其各施工环节中间的时间差距比较小，施工周期往往都比较集中化，因此工程施工人员任务量是比较大的，这样会导致进度和质量不统一的问题出现，产生比较多的质量问题，另外还会出现材料供应不到位问题和竣工不及时等问题。
第三，该工程施工难度比较高。
针对农网工程施工来说，其主要目的是服务大量农民，农村工程覆盖面积过大的话，会导致工程建设难度增加，且还会受到地质和地形等客观因素的影响，大大降低工程施工效率，最终影响工程施工质量，还会给后期的验收管理工作带来难题。
10kV与以下电力客户受电工程中间检查和竣工检验规范(试行)
南方电网市场〔2013〕32号附件1. . . .10kV及以下电力客户受电工程中间检查和竣工检验规范（试行）2013年12月目录前言 (II)1 总则 (1)1.1目的 (1)1.2适用范围 (1)1.3规范性引用文件 (1)1.4术语和定义 (3)2管理职责 (6)2.1供电企业 (6)2.2建设（业主）单位 (6)2.3施工单位 (6)2.4监理单位 (7)3中间检查和竣工检验要求 (7)3.1检查和检验范围 (7)3.2检查和检验对象 (7)3.3检查方法和时限 (8)3.4检查资料 (9)3.5安全要求 (11)4中间检查内容 (12)4.1电缆线路 (12)4.2架空线路 (17)4.3户外开关箱、电缆分接箱 (20)4.4箱式变电站 (23)4.5柱上变压器 (25)4.6配电站土建及安装布置 (28)5竣工检验内容 (35)5.1电缆线路 (35)5.2高压架空线路 (41)5.3户外开关箱 (51)5.4电缆分接箱 (55)5.5高压柜 (58)5.6变压器 (64)5.7低压母线槽 (68)5.8低压柜 (73)5.9低压架空线路 (80)5.10无功补偿装置 (87)5.11直流电源系统 (93)5.12电能计量装置 (98)5.13继电保护装置 (103)5.14箱式变电站 (107)5.15柱上变压器 (112)5.16电力滤波装置 (116)5.17配电站土建及安装布置 (120)前言为了规范南方电网公司区域10kV及以下客户受电工程中间检查和竣工检验工作，统一客户受电工程的检验流程、检验项目和检验标准，保障电力客户安全可靠供电，南方电网公司市场营销部组织制定了《10kV及以下电力客户受电工程中间检查和竣工检验规范》（以下简称规范）。
《规范》遵循国家、行业及企业的相关规范、标准，明确了供电企业中间检查和竣工检验的职责、范围和内容，期望为客户受电工程的规范化、标准化管理给予指导。
10千伏及以下验收细则
10千伏及以下部分验收细则6.1.1预应力混凝土电杆外观检查内容：6.1.1.1表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
6.1.1.2应无纵、横向裂缝。
6.1.1.3 电杆是否编号。
6.1.2 电杆基础检查内容：坑深是否符合埋深规定。
6.1.3 单电杆立好后应正直，位臵偏差应符合下列规定：6.1.3.1直线杆的横向位移不应大于50mm。
6.1.3.2 直线杆的倾斜，杆梢的位移不应大于杆梢直径的1/2。
6.1.3.3 转角杆的横向位移不应大于50mm。
6.1.3.4电杆埋深是否符合规定（电杆埋深线与地平面平齐）。
6.2 10千伏及以下项目铁附件、金具部分6.2.1线路单横担的安装，直线杆应装于受电侧。
6.2.2 横担安装应平正，安装偏差应符合下列规定：6.2.2.1 横担端部上下歪斜不应大于20mm。
6.2.2.2 横担端部左右扭斜不应大于20mm。
6.2.2.3 双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。
6.2.3 绝缘子安装应符合下列规定：6.2.3.1安装应牢固，连接可靠，防止积水。
6.2.3.2绝缘子表面应无灰垢、附着物及不应有的涂料。
6.2.3.3 悬式绝缘子安装，尚应符合下列规定：6.2.3.3.1 与电杆、导线金具连接处，无卡压现象。
6.2.3.3.2耐张串上的弹簧销子、螺栓及穿钉应由上向下穿。
当有特殊困难时可由内向外或由左向右穿入。
6.2.3.3.3 悬垂串上的弹簧销子、螺栓及穿钉应向受电侧穿入。
两边线应由内向外，中线应由左向右穿入。
6.2.3.3.4 绝缘子裙边与带电部位的间隙不应小于50mm。
6.2.4 采用的闭口销或开口销不应有折断、裂纹等现象。
当采用开口销时应对称开口，开口角度应为30°-60°。
严禁用线材或其它材料代替闭口销、开口销。
6.3 10千伏及以下项目拉线部分6.3.1拉线棒外露地面部分的长度应为500～700mm。
10kV及以下配网工程测设要求及注意事项共12页
10kV及以下配网工程测设要求及注意事项一、前期工作1、首先与当地供电部门城农网规划部以及测设所在地供电所联系，确定10kV线路的T接点（电源点），并确认被T接线路产权是否所属云南电网公司；2、其次联系所在乡（镇）、村、社，召开群众动员大会，并详细讲解工程范围及相关事项。
请村社派专人跟踪测设，与村民做好思想沟通工作，充分考虑村民可能建房的宅基地、坟地（包括坟地跨越）、（果）林区，并做到房前屋后定点的再声明工作，一旦设计定版，不得在设计路径范围内修建房屋；3、如果可能，能否请拟设台区村社负责人，简要画出拟设户表改造户房屋平面布置草图，同时标注房屋地地名，以降低现场踏勘错误率，并提高设计效率及成果质量。
二、测设要求1、线路路径选择及控制条件1)原则上多走直线，减少交叉跨越和避免无谓的转角；2)靠近公路，便于将来施工，但不能影响交通道。
原则上要求杆塔外缘至路基边缘：省级公路15m、县级公路10m、乡村公路5m，但遇地理、地形等特殊情况限制时，可考虑酌情放宽；3)尽量选择平坦地势，避免易受山洪、雨水冲刷地带，并避开易燃易爆场所；4)特殊情况如遇线路水平安全距离不符合规程规范要求时，设计时应考虑使用绝缘线；5)在交叉跨越电力线路时，低电压等级线路必须在高电压等级线路下方；6)为保证供电质量，设计供电半径应尽量控制在600米范围内，特殊情况下可适当延长，但必须经辖区供电公司农网项目部同意，同时满足电压质量要求。
7)同一电杆横担层数不得超过三层（下户线横担除外）；8)10kV转角杆及转角耐张杆不得T接分支线（低压可酌情考虑）；2、杆型选择及设计要求1)设计杆型选择按统一提供的杆型要求选择，不得擅自更改或增加。
2)测设时在草图上必须标明转角方向及度数，做到草图与现场地理走向吻合，并在草图上标明南北指向。
由于目前农网台区设计深度及条件还不能达到使用仪器测量线路转角度数，为保证设计转角度数更接近现场线路真实转角度数，建议用以下两种方法测量转角度数：①量角器粗测法。
10kv以下输变电及配电工程质量验收与评定标准
10kv以下输变电及配电工程质量验收与评定标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!10kV以下输变电及配电工程质量验收与评定标准详解在电力工程中，10kV以下的输变电及配电工程的质量直接影响到电网的安全稳定运行和用户的用电质量。
10kV及以下城农网工程验评规定
10kV 及以下城农网工程验评规定2009年10月第一章编制说明一、为了加强城农网建设与改造工程质量管理，加强施工质量控制、质量检验、质量监督和等级评定方面的工作，特编制本验评规定。
二、适用于10kV及以下城农网建设与改造工程的施工质量验收及评定。
三、编制依据1、《35kV及以下架空电力线路施工及验收规范》GB50173－1992。
2、《架空绝缘配电线路施工及验收规范》DL/T602－1996。
3、《架空配电线路设计技术规程》中“农村低压电力技术规程”，以及国家及有关部委颁发的与架空电力线路工程有关的其他施工及验收规范、技术规程和技术标准。
4、《35kV及以下城农网工程设计控制条件》四、施工质量评定标准分为优良、合格和不合格三个等级。
检验结果符合规范要求为合格，高于、优于规范要求为优良，达不到规范要求为不合格。
五、单位工程的检查（检验）项目100％达到合格级标准，且优良级数达70％以上，则该工程评为优良工程，优良级数达不到70％则评为合格工程。
不合格项目处理及处理后的质量评定1、凡不合格的工程项目在竣工验收前一经发现即自行处理者，仍按本标准规定评定。
2、凡关键项目在竣工验收中发现有不合格工程项目者，一次修复达优良者仍可评为优良级，否则不得评为优良级。
3、凡不合格项目，经设计研究同意且业主认可，可降低要求或加固处理者仍可准予合格，但该项目不得评为优良。
4、凡经有关方面共同鉴定，确定因非施工原因造成的质量缺陷，虽经施工人员努力改进仍影响评级者，则该项目可以不参加评级。
六、工程施工及验收质量的检验评定工作一般由三方面人员参加并负责。
1、业主代表，包括监理工程师或业主委托的运行单位代表；2、设计单位代表；3、施工单位代表。
七、工程优良率为工程质量评定的依据，其计算方法如下：优良率＝达到优良级检验项目数/全部检验项目数第二章城农网工程施工质量验评项目划分第三章验评记录表工程质量等级评定表工程名称：工程编号：注：单位工程的检查（检验）项目100％达到合格级标准，且优良级数达70％以上，则该工程评为优良工程，优良级数达不到70％则评为合格工程。
农网改造升级配网工程验收标准
农网改造升级配网工程验收标准一、电杆1、型号规格符合设计要求；外观表面光洁，无纵。
横向裂纹；杆身弯曲度不应超过杆长1/1000。
2、直线杆横向线路方向位移，转角杆.分支杆横.顺线路方向位移均不超过50毫米。
3、直线杆倾斜度杆：顶端位移≤1/2梢径;转角杆应向外角倾斜杆梢位移≤杆梢直径；终端杆向拉线侧预偏值不大于杆梢直径；同基双杆直线杆结构中心与中心桩横向位移、转角杆结构中心与中心桩横顺向位移及迈步均≤50毫米，根开误差在（+30 —30）毫米之间4、防沉土层及培土高度：防沉土上部不宜小于坑口面积，培土高应超过地面300mm二、横担1、单横担安装:直线杆装在受电侧;分支杆.90º。
转角杆.终端杆装在拉线侧。
横担端部上下左.右扭斜均≤20毫米。
三、螺栓连接在构件1、螺栓连接的构件螺杆与构件面垂直，螺头平面与构件间不应有间隙；紧固后螺杆露出长度单螺母露出二扣，双螺母可平扣2、螺栓穿入方向应符合规程规定四、拉线安装1、拉线盘的埋设深度和方向：拉线棒外露地面长度500—700毫米；拉线坑回填土应有斜坡。
回填夯实。
且有防沉层2、跨越道路拉线对通车路面边缘垂直距离不应小于6米，线夹外露尾线长300—500毫米3、电杆拉线，当装设绝缘子时，拉线绝缘子距地面在拉线断线情况下不小于2。
5米4、顶（撑)杆的安装：顶杆底部埋深不宜小于0。
5米,且有防沉层，与主杆之间夹角应满足设计要求,允许偏差±5度五、导线架设1、同档距,同一根导线上接头不应超过1个;接头与导线固定处距离大于0.5米；导线弛度偏差≤±5％设计值同档距内各相弛度宜一致;水平排列导线（同档内)弛度相差≤50毫米2、过引线及引下线安全距离（1—10KV）≥300毫米，（1KV以下）≥150毫米; 导线与拉线电杆或构件间距离（1-10KV)≥200毫米，（1KV以下）≥100毫米3、导线对地距离及交叉跨越距离应符合规程规定六、变台制作1、台架槽钢高度距离地面大于2。
农村电网建设与改造工程施工及验收规范1全解
农村电网建设与改造工程施工及验收规范（试行）第一章总则第一条为保证四川名山电力有限责任公司（以下简称公司）10kV及以下架空电力线路的施工质量，促进工程施工技术水平的提高，确保电力线路安全运行，特制定本规范。
第二条本规范适用于农村电网建设与改造工程10kV及以下架空电力线路新建、改造工程、公司农电年度大修、技改、检修、日常维护项目；公司负责承建的其它10kV及以下工程。
第三条工程项目设计标准应按按照四川省电力公司《农村电网10KV 及以下工程典型设计》、雅安公司《农村电网10KV及以下工程技施设计通用图集》及补充部分进行设计。
第四条工程项目的施工及验收，除按设计进行施工及验收的同时应符合本规范和国家现行的有关标准和规范。
第二章原材料及器材检验第五条架空电力线路使用的线材，架设前应进行外观检查，且应符合下列规定：一、不应有松股、交叉、折叠、断裂及破损等缺陷。
二、不应有严重腐蚀现象。
三、钢绞线、镀锌铁线表面镀锌层应良好，无锈蚀。
四、绝缘线表面应平整、光滑、色泽均匀，绝缘层厚度应符合规定。
第六条金属附件及螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀等现象。
第七条金具组装配合应良好、安装前应进行外观检查，且应符合下列规定：一、表面光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
二、线夹转动灵活，与导线接触面符合要求。
三、镀锌良好，无锌皮剥落、锈蚀现象。
第八条绝缘子及瓷横担绝缘子安装前应进行外观检查，且应符合下列规定：一、瓷件与铁件组合无歪斜现象，且结合紧密，铁件镀锌良好。
二、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏现象等缺陷。
三、弹簧销、弹簧垫的弹力适宜。
第九条环形钢筋混凝土电杆制造质量应符合现行国家标准《环形钢筋混凝土电杆》的规定。
安装前应进行外观检查，且应符合下列规定：一、表面光洁平整，壁厚均匀，无露筋、跑浆等现象。
二、放置地平面检查时，应无纵向裂缝，横向裂缝的宽度不应超过0.1mm。
三、杆身弯曲不应超过杆长的1/1000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV 及以下城农网工程验评规定
2009年10月
第一章编制说明
一、为了加强城农网建设与改造工程质量管理，加强施工质量控制、质量检验、质量监督和等级评定方面的工作，特编制本验评规定。
二、适用于10kV及以下城农网建设与改造工程的施工质量验收及评定。
三、编制依据
1、《35kV及以下架空电力线路施工及验收规范》GB50173－1992。
2、《架空绝缘配电线路施工及验收规范》DL/T602－1996。
3、《架空配电线路设计技术规程》中“农村低压电力技术规程”，以及国家及有关部委颁发的与架空电力线路工程有关的其他施工及验收规范、技术规程和技术标准。
4、《35kV及以下城农网工程设计控制条件》
四、施工质量评定标准分为优良、合格和不合格三个等级。
检验结果符合规范要求为合格，高于、优于规范要求为优良，达不到规范要求为不合格。
五、单位工程的检查（检验）项目100％达到合格级标准，且优良级数达70％以上，则该工程评为优良工程，优良级数达不到70％则评为合格工程。
不合格项目处理及处理后的质量评定
1、凡不合格的工程项目在竣工验收前一经发现即自行处理者，仍按本标准规定评定。
2、凡关键项目在竣工验收中发现有不合格工程项目者，一次修
复达优良者仍可评为优良级，否则不得评为优良级。
3、凡不合格项目，经设计研究同意且业主认可，可降低要求或加固处理者仍可准予合格，但该项目不得评为优良。
4、凡经有关方面共同鉴定，确定因非施工原因造成的质量缺陷，虽经施工人员努力改进仍影响评级者，则该项目可以不参加评级。
六、工程施工及验收质量的检验评定工作一般由三方面人员参加并负责。
1、业主代表，包括监理工程师或业主委托的运行单位代表；
2、设计单位代表；
3、施工单位代表。
七、工程优良率为工程质量评定的依据，其计算方法如下：
优良率＝达到优良级检验项目数/全部检验项目数
第二章城农网工程施工质量验评项目划分
第三章验评记录表
工程质量等级评定表
工程名称：工程编号：
注：单位工程的检查（检验）项目100％达到合格级标准，且优良级数达70％以上，则该工程评为优良工程，优良级数达不到70％则评为合格工程。
路径复测记录
杆（塔）基础及隐蔽工程检查验收记录表
工程名称：施工单位：检查时间：编号：
填表说明：
一、本表主要针对10kV及以下的架空电力线工程施工单位检查使用。
二、具体填写要求见下表：：
号。
杆（塔）组立及附件安装检查验收记录表
填表说明：
一、本表主要针对10kV及以下的架空电力线工程施工单位检查使用。
二、具体填写要求见下表：
三、检查表的各项评定，所有检查项内容都符合相关设计施工规范的要求后才评定为合格打“√”，如有不合格项应在不合格栏内注明相对应的序号。
放紧线及交叉跨越检查记录表
建设（监理）代表：质检员：施工负责人：施工班组：
填表说明：
一、本表主要针对10kV及以下的架空电力线工程施工单位检查使用。
二、具体填写要求见下表：
三、检查表的各项评定，所有检查项内容都符合相关设计施工规范的要求后才评定为合格打“√”，如有不合格项应在不合格栏内注明相对应的序
号。
户表安装记录表
安装人员：记录人员：检查人员：
JP柜安装记录表
台架变压器安装验收记录表
箱式变压器(分支箱)安装验收记录表
配电变压器试验记录
柱上开关及隔离开关安装验收记录表
直埋电缆隐蔽前检查记录
电缆敷设检查记录
编号：
电力电缆中间接头位置检查记录
缺陷整改记录表验收时间：年月日
第四章施工自检报告
施工单位在工程竣工时进行三级自检后出具的报告，做为竣工报验单的附件。
工程
自检报告
工程编号：
工程名称：
自检形式：施工单位内部自检
施工单位：（章）
施工负责人：（签字）
自检负责人：（签字）
自检日期：年月日
一、自检工程范围：
1、10/0.4kV线路、配变及户表新建（改造）已完工工程。
2、自检内容：。
3、10kV架空线路长千米，电缆长 / 千米；
4、0.22/0.38kV线路千米；
5、配电变压器型号：，容量： kVA，台数：；“一户一表”户数户，动力户户。
二、自检工程项目：
工程项目在施工过程中按设计要求，遵照（GB 50173—92）《电气装置安装工程35kV及以下架空电力线路施工及验收规范》的要求进行了自检工作，自检项目如下：
1、导线的型号、规格及电气设备的型号、规格符合设计要求：
符合（）基本符合（）不符合（）
2、电杆组立的各项误差符合规范，杆号标示清楚：
符合（）基本符合（）不符合（）
3、拉线制作、安装工艺符合规范：
符合（）基本符合（）不符合（）
4、电杆埋深，拉盘埋深接地等隐蔽工程已经建设单位质检人员签字验收，完全符合规程规范及设计要求：
符合（）基本符合（）不符合（）
5、导线的驰度、相间距离、对地距离及交叉跨越距离符合规范要求：
符合（）基本符合（）不符合（）
6、配变相位正确，接地良好，安装牢固可靠；安全标牌安装正确，
标示清晰：
是（）否（）
7、电气设备外观完整无损；瓷件表面光洁无破损等现象：
是（）否（）
8、沿线的故障物（如树木、旧电杆）已清除完毕：
完毕（）基本完毕（）不完毕（）以上项目经我公司（施工队）严格认真地自检，已全部满足规程规范和设计要求，特此报告。
第五章竣工验收鉴证书
在工程竣工验收投运后由各参建单位参与工程移交签证，具体由施工单位编制。
工程竣工验收签证书
200 年月日
工程验收鉴定书
工程验收组对该工程全部设施的质量进行了全面严格的检查验收，并按照试运方案，于200 年月日时进行带电运行，经二十四小时带负荷运行和测试，运行情况正常，其各项设施性能均达国家标准，工程质量评为，即日交付运行单位使用。
工程验收组组长：
接收（运行）单位代表：
移交（施工）单位代表：
200 年月日
工程概况
移交资料清单
附件№：1
第六章质量监督检查报告
在工程竣工投运前由质检单位对工程进行检查，报告由质检单位出具。
工程
质量监督检查报告
工程项目
电压等级 10/0.4kV 监检阶段
监检机构
（盖章）
200 年月日
附表：工程质量监检项目：。
