堆垛机说明书资料
堆垛机操作手册_[全文]
![堆垛机操作手册_[全文]](https://img.taocdn.com/s3/m/900eebeadd36a32d72758179.png)
堆垛机操作手册_[ 全文]堆垛机操作手册一、全自动堆垛机操作步骤:1，合上电源总闸，堆垛机电机箱和出入库电机箱的电源指示灯亮2，将堆垛机电机箱和出入库电机箱上的手动/ 自动开关都切换到自动档, 且保证急停按钮未按下3，运行立体库操作软件，在报警信息页面中查看当前实际位置是否正确，如不正确，输入正确的位置4，在立体库操作软件任务分配页面中选择要执行的任务，点击开始任务按钮5，等待 5 秒钟左右，堆垛机会自动完成任务中的全部工作二、中央控制室立体库操作软件的使用方法:1，在中央控制室的电脑桌面上点击立体库，即进入到立体库操作软件，该软件共有三页画面，第一页为启动画面，第二页为任务分配画面，第三页为报警信息画面。
2 ，启动后显示第一页启动画面，该画面上有二个按钮，分别为任务分配按钮和报警信息按钮，点击它们分别进入到任务分配画面和报警信息画面。
还有一个远程驱动选项，选择远程驱动，本机则不能操作，只能由仓储配送中心施行出入库。
3，进入到任务分配画面后，设置任务方式及任务目标，任务方式分为出库和入库; 任务目标为排、层、列即需要出入库的目标仓位。
任务方式和任务目标全部用下拉菜单来选择，设定好任务方式（选择出库时同时要选择出口，即货物出库后从那个出口分拣出来）和任务目标后，按添加按钮，任务加入到任务栏中，任务栏中会显示刚才添加的任务。
任务栏分为四列，任务栏第一列为源排层列，出库时该列才有数据; 任务栏第二列为目的排层列，入库时该列才有数据, 它们都是四位数据，格式为: 第一位数据为排，第二位为层，第三、四位为列; 任务栏第三列为去向，出库时该列才有用，入库时该列数据不起作用; 任务栏第四列为标志，标志一直为1，表示需要施行该任务。
如果在添加任务时把不需要的任务添加进去了或者任务方式和任务目标选择错了，可以选中错误任务，按删除按钮把它删掉。
任务可以添加多条，但任务栏中必须要全部为出库或入库，添加完毕后，点击开始任务。
堆垛机安装指导书
堆垛机安装指导书一、引言堆垛机是一种智能化的物流设备，用于在仓库或生产线上自动地堆放、存储和取出货物。
本安装指导书的目的是为了确保堆垛机的正确安装，保证其正常运行和安全性能。
在进行堆垛机的安装之前，请务必阅读本指导书并按照其中的步骤操作。
二、安全注意事项1. 在进行堆垛机的安装之前，操作人员应熟悉堆垛机的操作手册和安全规范，并且具备相关的操作经验。
2. 安装过程中，请确保工作区域周围没有其他人员进入，以防意外发生。
3. 安装时应使用适当的工具，并确保其处于良好的工作状态。
4. 在进行电气连接时，务必断开电源并使用绝缘工具，以避免电击风险。
5. 安装过程中，如遇到任何问题或疑问，请及时联系堆垛机的制造商或售后服务团队。
三、堆垛机安装步骤1. 确定安装位置：在进行堆垛机的安装之前，应先确定其安放的位置。
需要考虑到堆垛机与其他设备或墙壁之间的安全距离和操作空间。
2. 确保基础平整：堆垛机需要坚固的基础来确保其稳定运行。
在进行安装之前，应先确保安装基础平整并具备足够的强度。
3. 安装列车轨道：首先，根据堆垛机的尺寸，将列车轨道放置在安装位置，并确保其位置正确和水平。
4. 安装驱动设备：根据堆垛机的规格和尺寸，安装驱动设备，如电机、减速器等，并确保其安装牢固。
5. 安装举升装置：根据堆垛机的工作要求，安装举升装置，并与驱动设备连接，确保举升装置能够正确运作。
6. 连接电气/控制系统：根据堆垛机的电气图纸和控制系统要求，进行电气连接。
同时，确保所有电气线路正确连接并进行必要的测试。
7. 进行系统调试：在完成所有安装步骤后，进行堆垛机系统的调试。
首先，检查各项功能和操作是否正常。
然后，根据实际工作要求，进行系统参数的设置和调整。
8. 进行安全测试：在系统调试完成后，对堆垛机进行安全测试。
包括检查安全传感器和限位器的工作情况，确保堆垛机能够安全地运行。
四、总结堆垛机的正确安装对于其正常运行和安全性能至关重要。
本安装指导书提供了一系列安装步骤和安全注意事项，为堆垛机的安装提供了指导和参考。
双立柱式堆垛机操作维护说明书
巷道宽度(mm)： 1800
⑴运行机构
定位方式：检测片
停准精度：±10mm
驱动功率：2.2/3.8kw（△/Y），380V，50/100Hz，IP54，F级
⑵起升机构
定位方式：光电传感器+检测片
停准精度：±10mm
驱动功率：5.5/9.5（Y/△），380/220V，50/87HZ，IP54，F级
4.4货叉伸缩机构
货叉伸缩机构是堆垛机存取货物的执行机构，装设于载货台上，为减小巷道宽度，且有足够的伸出距离，采用链条传动三层伸缩货叉结构。货叉由上层叉，中层叉和下层叉（固定叉）组成，能够向堆垛机左右两侧伸叉作业（图4）。根据用户要求和托盘（货箱）结构可分为单叉、双叉或多叉式，货叉伸缩行程根据巷道宽度和货格深度确定。货叉驱动机构是由减速电机经过链轮、链条和限力矩联轴器、带动货叉传动套筒滚子链来使中、上叉作伸缩运动。减速电机选用带常闭式电磁制动功能的电机。限力矩联轴器的作用是防止货叉伸出时发生卡住或遇障碍物而损坏电动机。
2 主要技术参数
电 源：三相交流， 380V±10%， 50Hz
运行速度(m/min)：5-90 变频调速
起升速度(m/m
单元规格（L×W×Hmm）：1800×1400×1720（一区）/1020（二区）
货叉最高位置标高(mm)：5183（一区）/5783（二区）
4 主要结构与工作原理
本堆垛机由金属结构（包括立柱、上横梁、下横梁）、起升机构、运行机构、货叉伸缩机构、载货台、电器控制柜等各大部件组成（如图1），其特点如下：
4.1金属结构
金属结构是堆垛机的主要承载件之一，它由立柱，上横梁和下横梁等几个部件组成。它的上部安装滑轮或链轮机构，上水平导轮，电缆拖挂机构或滑触线供电装置。中部或下部安装起升机构，立柱内侧安装升降导轨，使载货台平稳上升及下降。下部安装主动及被动车轮，运行驱动装置及下水平导轮，缓冲器等部件；后部和两侧安装有电器控制柜和上升及下降终端限位开关和选层认址板等部件，整个结构布局紧凑，强度高，刚性好。
系统说明文档(堆垛机部分)
天津市供电公司电能计量资产智能管理系统说明全自动立体库房硬件主要由堆垛机、货架、输送链、控制台四大部分组成，控制软件主要由组态软件构成，整个系统的自动化程度很高，无需人为控制。
本文介绍手动操作之后，重点说明自动控制部分。
1.将堆垛机控制柜上的“手动/自动”开关打到手动档（图示位置，PLC输入点I0.1亮）2.在操作过程中面对堆垛机控制柜，点动一下“向上”按钮，叉伸平台即会向上移动一个位置；点动一下“向下”按钮，叉伸平台即会向下移动一个位置；点动一下“前”按钮，堆垛机即会向前方移动一个位置；点动一下“向后”按钮，堆垛机即会向后方移动一个位置；点动一下“向右”按钮，叉板就会向右边移动一个位置；点动一下“向左”按钮，叉板就会向左边移动一个位置。
当到达某个位置时堆垛机会自动停下。
在叉板伸出后点动“向前”“向后”按钮将不会有任何反应，此时需点动“向左”或“向右”按钮使叉板回到中间位置。
这样就起到了一个保护的作用。
3.堆垛机位置的确定：货仓从左至右依次是1-14列，从下至上1—7层。
立体货仓的仓位地址使用字符串表示：前两位表示仓位所在行,用A2表示;中间两位是堆垛机的所在列；后两位是堆垛机的所在层。
如：“A20401”，表示堆垛机的当前所在位置为外面一行第4列第1层。
需要注意的是堆垛机叉板每层都有上下两个位置，用来抬起货物和放下货物。
正确的初始位置应该是在每层的下位。
将输送链和堆垛机电源全部打开后直接点击桌面上名为自动仓储系统的快捷方式，此时将同时打开条码扫描和组态王两个程序。
界面分别如下：图1.条码扫描程序图2.组态王程序进入运行界面后,要核对堆垛机当前所在的位置。
若实际位置和软件显示不符，请点击堆垛机复位按钮。
（请勿在堆垛机运行时点击）如果出现以下界面说明是条码扫描程序已经打开。
出现建立DDE失败的情况说明在组态王软件打开时，条码扫描程序未能打开。
堆垛机的出入库指令由管理软件来发，堆垛机自动执行该任务。

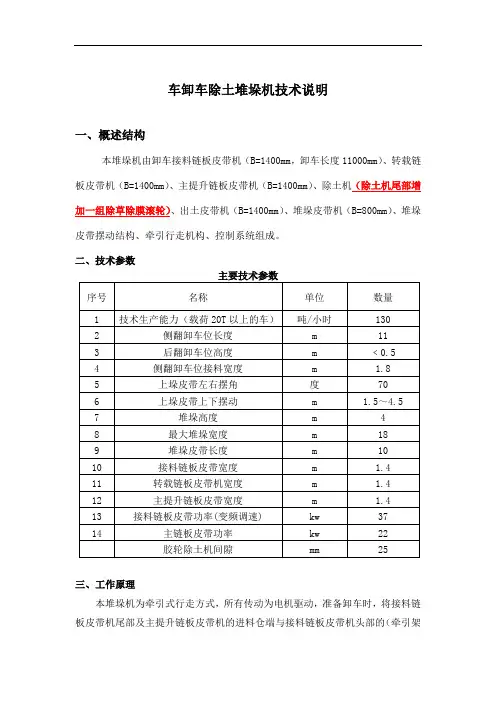

车卸车除土堆垛机技术说明
车卸车除土堆垛机技术说明一、概述结构本堆垛机由卸车接料链板皮带机（B=1400mm，卸车长度11000mm）、转载链板皮带机（B=1400mm）、主提升链板皮带机（B=1400mm）、除土机（除土机尾部增加一组除草除膜滚轮）、出土皮带机（B=1400mm）、堆垛皮带机（B=800mm）、堆垛皮带摆动结构、牵引行走机构、控制系统组成。
二、技术参数三、工作原理本堆垛机为牵引式行走方式，所有传动为电机驱动，准备卸车时，将接料链板皮带机尾部及主提升链板皮带机的进料仓端与接料链板皮带机头部的（牵引架下的）升降结构（液压油缸）同时放下，接料链板皮带机及主提升链板皮带机头部落地，可开始卸车。
卸车时将自侧翻拖拉机或汽车的车槽部分侧面靠近接料链板皮带机，开启接料链板皮带机、转载链板皮带机、提升链板皮带机、除土机、堆垛皮带，拖拉机或汽车开始侧翻自卸，将甜菜卸入接料仓内的接料链板皮带机(变频调速)主提升链板皮带机，经转载链板皮带机及提升皮带机至除土机，将甜菜中的土及软草、软菜叶等杂物经除土机除去，干净的甜菜经堆垛皮带（可左右摆动70°）将甜菜集垛，杂物落入除土机下部的出土皮带上，并达到一定厚度自动（PLC控制）开启行走一段距离，待在卸车将甜菜卸完后将车移至出土皮带下降杂物接走。
堆垛皮带可通过其摆动结构进行摆动，堆垛时可人为控制摆动，当在堆垛皮带的摆动范围内全部堆满甜菜后，要停止卸车，必须移动堆垛机。
准备行走时，将接料链板皮带机尾部及主提升链板皮带机的进料仓端与接料链板皮带机头部的（牵引架下的）升降结构（液压油缸）同时升起，接料链板皮带机及主提升链板皮带机头部离地，即可向前移动；移动过程中，牵引架连接的前轮可随牵引架自由转向。
本堆垛机可在有动力电源的场地拉电缆使用。
使用电机都经过PLC控制。
整机配有照明装置。
堆垛机说明指导书
堆垛机说明指导书堆垛机使用说明堆垛机的手动操作1、将堆垛机控制柜内的“手动/自动”开关打到手动档（图示位置，PLC输入点I0.1亮）2、在操作过程中面对堆垛机控制柜，点动一下“向上”按钮，堆垛机即会向上移动一个位置；点动一下“向下”按钮，堆垛机即会向下移动一个位置；点动一下“前”按钮，堆垛机即会向前方移动一个位置；点动一下“向后”按钮，堆垛机即会向后方移动一个位置；点动一下“向右”按钮，叉板即会向右边的货架方向（B区）移动一个位置；点动一下“向左”按钮，叉板即会向左边的货架方向（A区）移动一个位置。
当到达某个位置时堆垛机会自动停下。
在叉板伸出后点动“向前”“向后”按钮将不会有任何反应，此时需点动“向左”或“向右”按钮使叉板回到中间位置。
这样就起到了一个保护的作用。
本系统堆垛机类似：前为叉板方向，反向为后。
上就是上，下就是下。
左叉是站在后的位置，此时左边就是左叉，右边就是右叉。
堆垛机的叉板能停在其所在层货架仓位平齐位置下方一点或上方一点。
手动控制堆垛机取货时先停在其所在层货架仓位平齐位置下方一点，然后将叉板伸入货仓，提升至货架仓位平齐位置上方一点，最后把叉板缩回将货物取出。
手动控制堆垛机放货时停在其所在层货架仓位平齐位置上方一点，然后将叉板伸入货仓，下降至货架仓位平齐位置下方一点，将货物放入，最后把叉板缩回。
注意：将手/自动开关拨到自动档前，必须点动“左”或“右”按钮使叉伸回到中间位置，层的位置为某一层的下方。
3堆垛机位置的确定货仓从左至右依次是1-12列，0列为入货台那列，结尾列为出货台那一列。
从下至上1-5层。
前排以A1为命名，共60个货位。
后排以B1为命名，也有60个货位。
立体货仓的仓位地址使用字符串表示：前两位表示仓位所在行(本实验室有两行，定义为A1和B1)；中间两位是堆垛机的所在列；后两位是堆垛机的所在层。
如：“A10101”，表示堆垛机的当前所在位置为外面一行第1列第1层。
如：“B10405”，表示堆垛机的当前所在位置为靠墙一行第4列第5层。
堆垛机PLC说明书
广西大学《机电传动与控制》课程作业题目：基于PLC巷道堆垛机定位控制系统专业：机械工程学院物流工程专业班级：物流工程071班姓名：苏晓春指导教师：莫以为成绩：摘要现代社会物流概念已经备广泛接受，仓储作为物流活动的一个重要环节正在不断向自动化发展。
计算机自控技术的飞速发展，为现代企业的物流管理提供了重要的技术支持。
仓储技术的发展决定了仓储活动的效率，因此自动化仓储技术被广泛应用。
自动化立体仓库就是自控技术在物流管理上的一个很好的应用。
自动化立体仓库不仅具有节省用地、减轻劳动强度、提高物流效率、降低储运损耗、减少流动资金积压等功能，而且在沟通物流信息、衔接产需、保证生产均衡、合理利用资源、进行科学储备与生产经营决策等方面发挥着独特的作用，使人们真正享受到现代计算机技术应用于企业物流管理的益处。
本文主要针对自动化立体仓库的必备设备——巷道堆垛机的自动取货控制系统进行定位设计。
首先选择堆垛机的驱动电机，然后针对系统需要选择调节速度的变频器，接着确定堆垛机的寻址方式再选用PLC，最后是控制电路的设计，包括堆垛机步序确定、绘制梯形图及步序指令编写。
关键字：堆垛机认址变频 PLC目录第一章巷道式堆垛机概述------------------------------------------------- 41.1 巷道式堆垛机---------------------------------------------------- 41.2 堆垛机系统分析-------------------------------------------------- 4 第二章驱动电机的选择--------------------------------------------------- 52.1 堆垛机电机特点-------------------------------------------------- 52.2 堆垛机水平运行机构电机选择-------------------------------------- 62.3 起升机构电机选择------------------------------------------------ 62.4 货叉驱动电机的选择---------------------------------------------- 7 第三章变频器的选择------------------------------------------------------ 83.1 变频器简介------------------------------------------------------ 83.2 水平运行机构变频器的选择--------------------------------------- 103.3 提升机构变频器的选择------------------------------------------- 10 第四章认址方式的选择--------------------------------------------------- 114.1 光电传感器原理------------------------------------------------- 114.2认址方式选择---------------------------------------------------- 12 第五章输入输出及元器件确定-------------------------------------------- 155.1输入输出点确定-------------------------------------------------- 155.2元器件选择------------------------------------------------------ 16 第六章 PLC的选用------------------------------------------------------ 176.1 PLC的选用------------------------------------------------------ 176.2 PLC的I/O点分配------------------------------------------------ 18 第七章堆垛机取货PLC控制---------------------------------------------- 197.1堆垛机出库动作顺序---------------------------------------------- 197.2堆垛机运行分析-------------------------------------------------- 197.3 PLC接线-------------------------------------------------------- 217.4 PLC控制的实现-------------------------------------------------- 22 总结------------------------------------------------------------------- 28 参考文献--------------------------------------------------------------- 28第一章巷道式堆垛机概述1.1 巷道式堆垛机1.1.1巷道式堆垛机简述巷道式堆垛机是现代自动化立体仓库的主要设备之一，主要用来进行出、入库作业。
型钢堆垛机说明书
摘要型钢堆垛机是一种省力、省资源的一种对成型钢材自动打捆的设备，型钢堆垛机系统结构简单，自动化程度高，操作灵活方便，本文主要介绍了型钢堆垛机的总体方案设计和拨钢机构的设计，主要针对总体方案设计过程作了详细介绍，主要包括液压系统的方案设计、传动系统的方案设计、控制系统的方案设计、翻转机构的方案设计、升降机构的方案设计、定位机构的方案设计、移钢机构的方案设计，其中还对拨钢机构中轴的设计、减速器的选型、电机选择和链轮设计部分做了一些必要的说明。
关键字：型钢堆垛机总体方案设计拨钢AbstractSteel stacking machine is a labor-saving, resource saving an automatic bale of steel forming equipment, Steel stacker system is simple, highly automated, flexible operation，the paper introduces the overall scheme of steel stacker design and allocation of the design of steel bodies, mainly made for the overall design process , including the hydraulic system design, transmission design, control system design, flip design agency, lifting body design, positioning mechanism design, moving steel body design, which also dial the central axis of the design of steel bodies, gear selection, motor selection and chain design part of doing the necessary instructions.Keywords: stacker section overall scheme of steel stacker design dial steel目录摘要 (I)Abstract...................................................................................................................... I I 第1章概述 . (5)1.1磁性堆垛机 (6)1.2非磁性堆垛机 (7)第2章型钢堆垛机总体设计 (10)2.1 设计型钢堆垛机应考虑的问题 (10)2.1.1 型钢堆垛机的设计参数 (10)2.1.2 型钢堆垛机的工艺参数 (11)2.1.3 堆垛机的工艺流程 (12)2.1.4 堆垛机平面示意图 (12)2.1.5 堆垛机的结构设计 (13)2.1.6 堆垛机总体尺寸 (14)2.2型钢堆垛机的总体方案设计 (14)2.2.1 单传辊道的方案设计 (14)2.2.2 传动系统的方案选择 (14)2.2.3 定位机构的方案设计 (16)2.2.4 液压系统的方案设计 (16)2.2.5 移钢机构的方案设计 (19)2.2.6 翻转机构的方案设计 (19)2.2.7 升降机构的方案设计 (20)2.2.8 控制系统的方案设计 (20)第3章拨钢机构的设计 (23)3.1 电动机和减速器的选择 (23)3.1.1 电动机类型的选择 (23)3.1.2 减速器的选择 (25)3.2 滚子链传动的设计 (25)3.2.1 链传动的特点及应用 (25)3.2.2 链传动的参数选择原则 (27)3.2.3 拨钢机构滚子链的设计 (27)3.2.4 链轮结构尺寸的确定 (29)3.2.5 链轮的选材及热处理 (30)3.2.6 链传动的润滑 (30)3.3 轴的设计与校核 (32)3.3.1 轴的结构工艺性 (32)3.3.2 轴的材料 (32)3.3.3 轴上的力分析 (33)3.3.3 轴一的校核 (35)3.3.4 确定轴一的各段尺寸和长度 (40)3.3.5 轴上零件的周向定位 (41)3.3.6 确定圆角和倒角的尺寸 (41)3.3.7 平键的校核 (41)3.4 螺栓的选择 (42)第四章经济性分析 (43)第5章结论 (44)参考文献 (45)致谢 (46)第1章概述堆垛机是用来将预定根数的成排的型钢码成紧密有序的方形或矩形钢材垛，然后送往打捆区进行捆扎以完成安全运输和储存的市场需要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
堆垛机说明书资料
一、引言
堆垛机是一种自动化物料搬运设备，广泛应用于仓储、物流和创造业等领域。
本文档旨在提供堆垛机的详细说明，包括设备的基本原理、结构组成、操作方法、安全注意事项等内容，以匡助用户正确使用和维护堆垛机。
二、设备概述
1. 设备名称：堆垛机
2. 设备型号：XYZ-1234
3. 设备用途：用于自动化堆垛和搬运物料
4. 设备特点：高效、精确、可靠、安全
5. 设备结构：包括底盘、立柱、升降机构、横移机构、夹具等部件
三、工作原理
堆垛机采用先进的控制系统和传感器，通过自动化程序实现物料的堆垛和搬运。
其工作原理如下：
1. 感应：堆垛机通过激光、红外线等传感器感知物料的位置和尺寸。
2. 规划：根据感应结果，控制系统规划最佳的堆垛路径和搬运动作。
3. 动作：堆垛机根据规划结果，通过升降机构、横移机构和夹具等部件实现物
料的堆垛和搬运。
4. 监控：控制系统实时监控设备运行状态和物料堆垛情况，确保工作安全和效率。
四、设备组成
1. 底盘：提供设备的基本支撑和挪移功能。
2. 立柱：支撑升降机构和横移机构，实现垂直和水平方向的运动。
3. 升降机构：通过液压或者电动机驱动，实现物料的升降操作。
4. 横移机构：通过电动机驱动，实现物料的水平横移操作。
5. 夹具：用于夹持物料，确保安全和稳定的堆垛和搬运。
五、操作方法
1. 开机准备：确认设备电源连接正常，检查各部件是否完好。
2. 参数设置：根据物料尺寸和堆垛要求，设置设备的工作参数，如堆垛高度、
堆垛速度等。
3. 物料摆放：将待堆垛的物料放置在指定位置，确保物料整齐且不超出设备承
载范围。
4. 操作控制：通过设备控制面板或者远程控制器，选择相应的操作模式和动作，启动堆垛机工作。
5. 监控与调整：在堆垛过程中，实时监控设备运行状态和物料堆垛情况，根据
需要进行调整和干预。
6. 关机操作：在堆垛作业完成后，按照设备操作规程进行关机操作，断开电源
并进行设备的清洁和维护。
六、安全注意事项
1. 操作人员必须经过专业培训，熟悉设备的操作方法和安全规程。
2. 在操作过程中，严禁站在设备工作区域内或者挨近设备运动部件。
3. 确保物料的尺寸和分量在设备的承载范围之内，避免超载。
4. 定期检查设备的电气系统、液压系统和机械部件，确保其正常工作。
5. 在设备维护和故障排除时，必须切断电源并采取相应的安全措施。
6. 严禁对设备进行非授权的改装和拆卸，以免影响设备的性能和安全性。
七、维护保养
1. 定期对设备进行清洁，清除积尘和杂物，保持设备的正常运行。
2. 检查润滑油和液压油的油位和质量，及时添加或者更换。
3. 检查设备的传动部件和紧固件，确保其正常工作和连接可靠。
4. 定期对设备的电气系统进行检查和维护，确保电路畅通和元器件正常。
5. 根据设备使用情况，制定合理的保养计划和维护记录，及时发现和处理问题。
八、故障排除
1. 在设备故障时，首先切断电源，并采取相应的安全措施，防止二次事故发生。
2. 根据设备的故障现象和报警信息，查找故障原因，并进行相应的维修和更换。
3. 在维修过程中，严格按照设备的维修手册和操作规程进行操作，确保安全和
有效。
以上是关于堆垛机的说明书资料，包括设备概述、工作原理、设备组成、操作
方法、安全注意事项、维护保养和故障排除等内容。
通过详细的说明，用户可以了解堆垛机的基本知识和使用要点，以确保设备的正常运行和安全使用。
如需更详细的信息，请参考附带的堆垛机说明书。
