阈值计算是图像处理中的一项重要任务，它可以将图像中的像素分为两类：背景和前景。

常用的阈值计算方法有以下几种：
1. Otsu算法
Otsu算法是一种自适应阈值计算方法，它可以根据图像的灰度分布自动计算出最佳阈值。

该算法的基本思想是：将图像分为两类，使得类内方差最小，类间方差最大。

具体实现过程是：首先计算出图像的灰度直方图，然后遍历所有可能的阈值，计算出每个阈值对应的类内方差和类间方差，最后选择使类间方差最大的阈值作为最佳阈值。

2. 均值法
均值法是一种简单的阈值计算方法，它将图像中所有像素的灰度值求平均，然后将平均值作为阈值。

该方法的缺点是对噪声比较敏感，容易产生误判。

3. 中值法
中值法是一种基于排序的阈值计算方法，它将图像中所有像素的灰度值排序，然后选择中间值作为阈值。

该方法的优点是对噪声不敏感，但是计算量较大。

4. 迭代法
迭代法是一种基于直方图的阈值计算方法，它通过不断迭代计算出最佳阈值。

具体实现过程是：首先选择一个初始阈值，然后将图像分为两类，计算出每个类的平均灰度值，然后将两个平均值的平均值作为新的阈值，重复以上步骤直到阈值不再变化为止。

阈值计算是图像处理中的一项重要任务，不同的阈值计算方法适用于不同的图像处理场景，需要根据具体情况选择合适的方法。

基于核空间的Otsu阈值法

基于核空间的Ｏｔｕ阈值法ｓ
吴成茂
（安邮电学院电子工程学院，安，１１１西西７０２）
摘要：了改善传统Ｏｔｕ分割方法的分割性能，出了一种基于核空间函数变换的崭新Ｏｔｕ阈值化分割方法。为ｓ提ｓ
该方法首先利用再生核空间的核函数将低维空间的样本映射到高维空间，样本之间的差异性度量采用基于核其
函数的距离测度；次得到了一种基于核空间距离的最小二乘法并采用迭代法来估计样本均值；后得到了基其最
ｂｓｄｏｉｔｎｅｉｈｅｎｌｐｃｂａｎｄａｄｔｅｎｗｏｕａｉｎｍｅｈｄｆｒｔｅｓｍ— ａｅｎｄｓａｃｎｔｅｋｒｅａｅｉｏｔｉｅｎｈｅｃｍｐｔｔｏｔｏｏｈａｓｓ
于核函数距离和一维直方图相结合的最小偏差图像阈值化分割方法，其简称为核空间Ｏｔｕ阚值法。实验结果将ｓ
表明，于核空间的Ｏｔｕ法相对传统０ｔｕ法有更好的分割性能。基ｓｓ
关键词：像分割；图阈值法；ｔｕ法；Ｏｓ高斯核；多项式核中图分类号：３１ＴＰ９文献标识码：Ａ
ＯｔｕｈｅｈｏｄｉｇｍｅｈｏｏｈｏｔＥｘｒｍｅａｅｕｔｓｗｈｔｔｅｏｃｎｇＨｉｂｅｔｓｔｒｓｌｎｔｄｆｒｓｒ．ｐｅｉｎｔｌｒｓｌｓｈｏｔａｈｅｒｐｒｄｕｉｌｒｓｃａｅｓｈｒｓｌｎｔｄｉｔｅｈａｒｄｔｏｎｌＯｔｕｔｒｓｏｌｎｔｄｏｎｐａｅｂｓｄＯｔｕｔｅｈｏｄｉｇｍｅｈｏｓｂｅｔｒｔｎｔａｉｉａｓｈｅｈｄｉｇｍｅｈｏｔｅｓｇｍｅａｉｎｐｒｏｍａｅｈｅｎｔｔｏｅｆｒｎｃ．Ｋｅｒｓ：ｉｇｅｓｇｅｔｔｏｙｗｏｄｍａｅｍｎａｉｎ；ｔｅｈｏｄｉｔｏｈｒｓｌｎｇｍｅｈｄ；Ｏｔｕｍｅｈｏｓｔｄ；Ｇａｓａｅｎｅ；ｐｏｙｕｓｉｎｋｒｌｌ— ｎｏｍｉｌｋｅｎ】ａｒｅ

OTSU算法进行图像二值化的实现

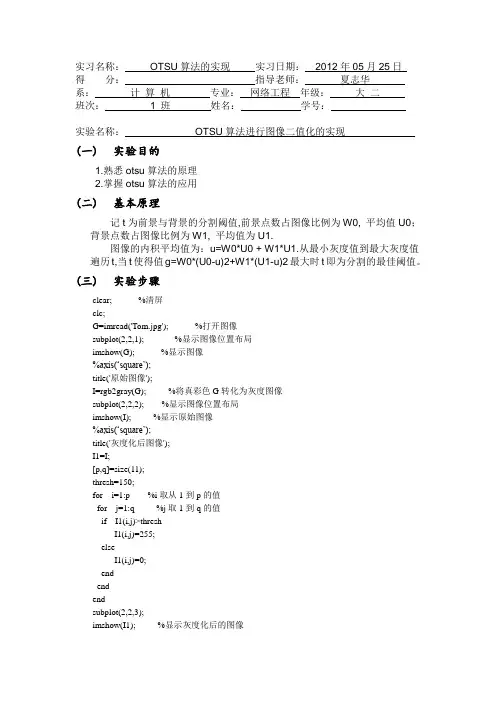

实习名称：OTSU算法的实现实习日期：2012年05月25日得分：指导老师：夏志华系：计算机专业：网络工程年级：大二班次： 1 班姓名：学号：实验名称：OTSU算法进行图像二值化的实现(一)实验目的1.熟悉otsu算法的原理2.掌握otsu算法的应用(二)基本原理记t为前景与背景的分割阈值,前景点数占图像比例为W0, 平均值U0；背景点数占图像比例为W1, 平均值为U1.图像的内积平均值为：u=W0*U0 + W1*U1.从最小灰度值到最大灰度值遍历t,当t使得值g=W0*(U0-u)2+W1*(U1-u)2最大时t即为分割的最佳阈值。
